МИТОХОНДРИИ И ПЛАСТИДЫ.
МИТОХОНДРИИ Строение. Электронная микрофотография матрикс внутренняя мембрана наружная мембрана межмембранное пространство
МИТОХОНДРИИ Митохондрион (митохондриальная сеть) митохондрии микротрубочки

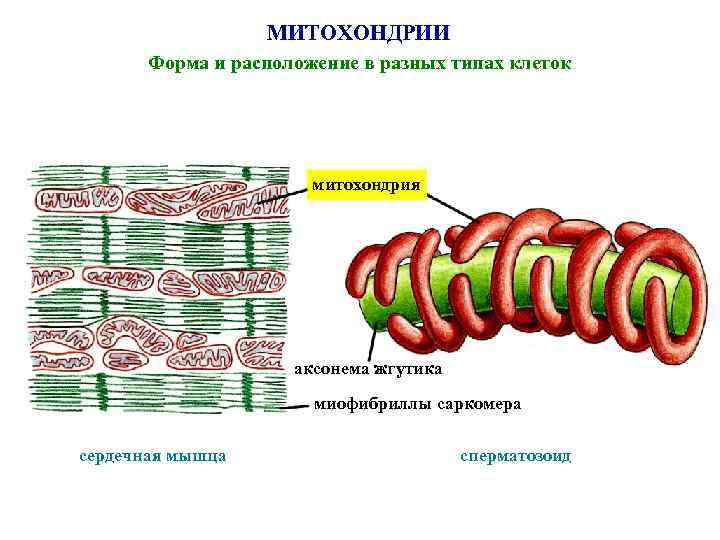

МИТОХОНДРИИ Форма и расположение в разных типах клеток митохондрия аксонема жгутика миофибриллы саркомера сердечная мышца сперматозоид

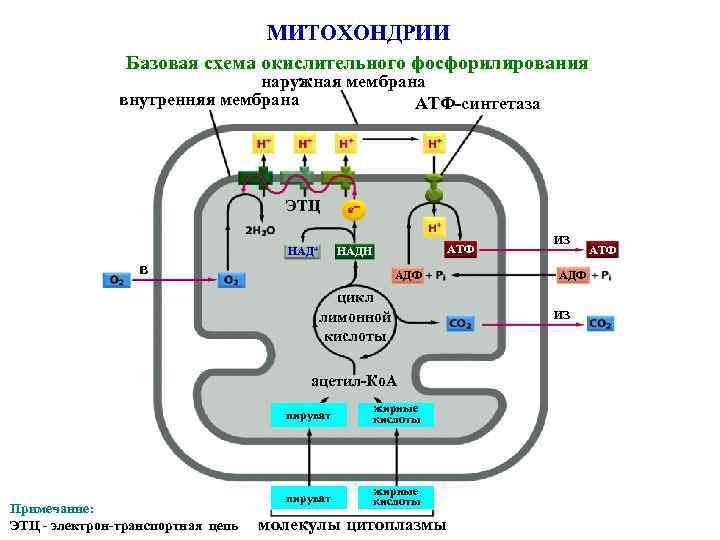

МИТОХОНДРИИ Базовая схема окислительного фосфорилирования наружная мембрана внутренняя мембрана АТФ-синтетаза ЭТЦ в АТФ НАДН НАД+ АДФ цикл лимонной кислоты ацетил-Ко. А пируват Примечание: ЭТЦ - электрон-транспортная цепь жирные кислоты пируват жирные кислоты молекулы цитоплазмы из АДФ из АТФ

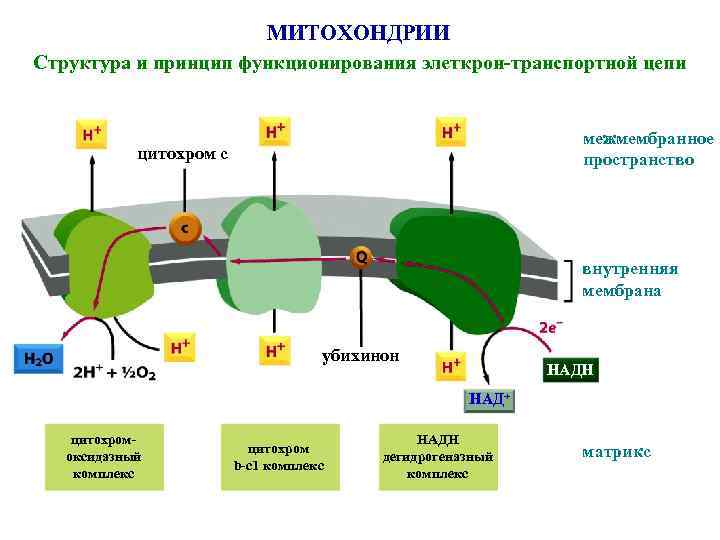

МИТОХОНДРИИ Структура и принцип функционирования элеткрон-транспортной цепи межмембранное пространство цитохром с внутренняя мембрана убихинон НАДН НАД+ цитохромоксидазный комплекс цитохром b-c 1 комплекс НАДН дегидрогеназный комплекс матрикс

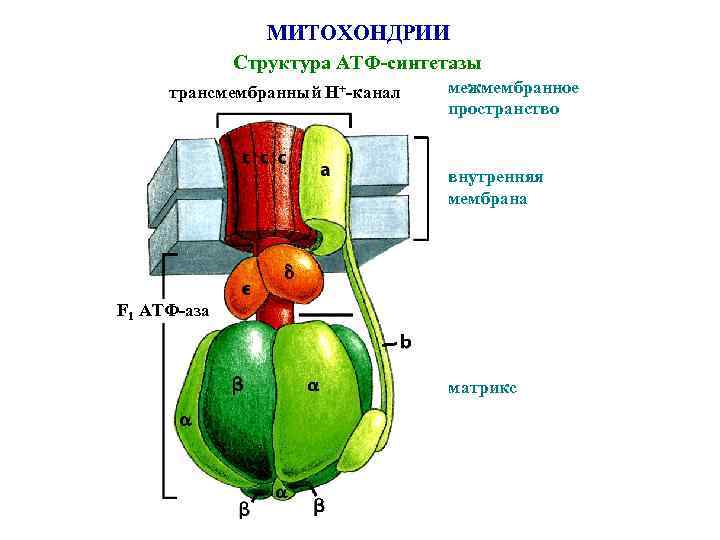

МИТОХОНДРИИ Структура АТФ-синтетазы трансмембранный Н+-канал межмембранное пространство внутренняя мембрана F 1 АТФ-аза матрикс

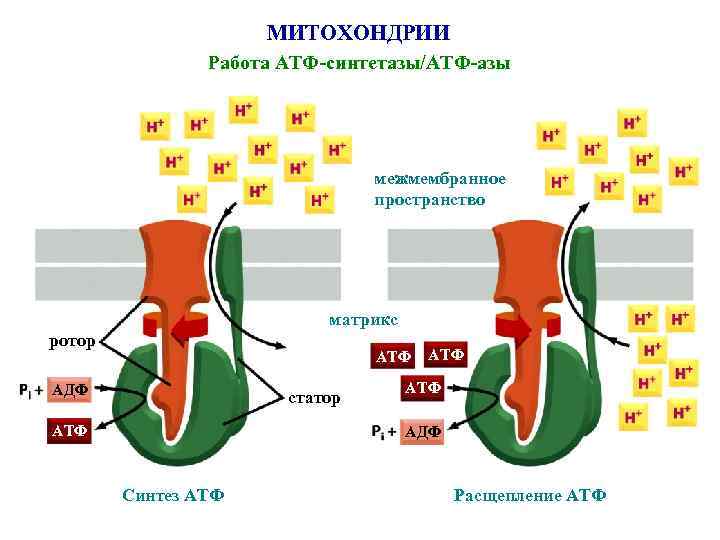

МИТОХОНДРИИ Работа АТФ-синтетазы/АТФ-азы межмембранное пространство матрикс ротор АТФ АДФ статор АТФ АТФ АДФ Синтез АТФ Расщепление АТФ

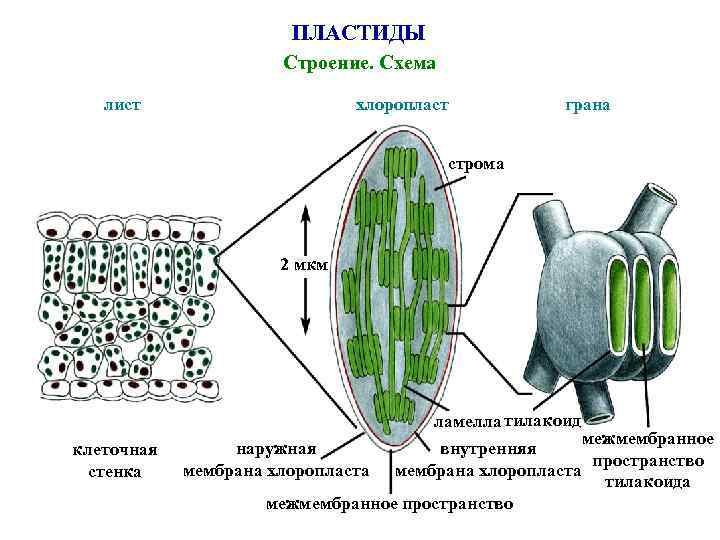

ПЛАСТИДЫ Строение. Схема лист хлоропласт грана строма 2 мкм ламелла тилакоид клеточная стенка межмембранное внутренняя пространство мембрана хлоропласта тилакоида межмембранное пространство наружная мембрана хлоропласта
ПЛАСТИДЫ Строение. Электронная микрофотография хлоропласта ламелла граны клеточная стенка наружная мембрана хлоропласта
ПЛАСТИДЫ Строение. Электронная микрофотография хлоропласта наружная мембрана хлоропласта ламелла крахмальные зерна граны клеточная стенка липидные капли

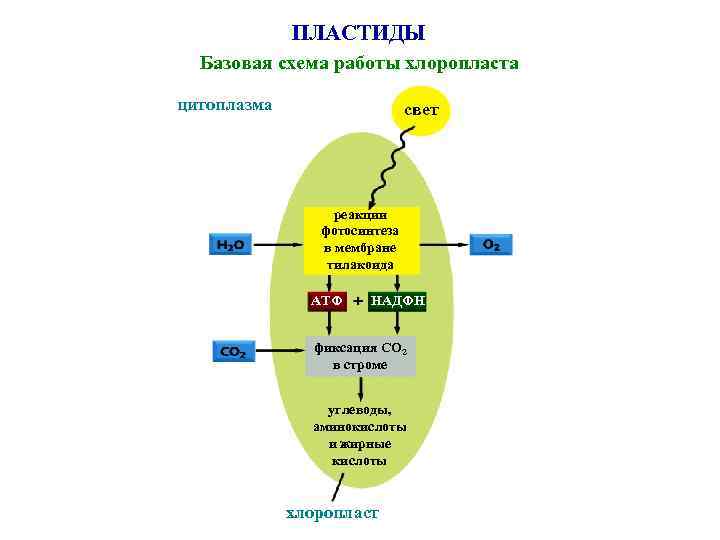

ПЛАСТИДЫ Базовая схема работы хлоропласта цитоплазма свет реакции фотосинтеза в мембране тилакоида АТФ НАДФН фиксация CO 2 в строме углеводы, аминокислоты и жирные кислоты хлоропласт
ПЛАСТИДЫ Схема работы тилакоида межмембранное пространство тилакоида свет фотолиз воды свет пластоцианин мембрана тилакоида антенный комплекс пластохинон FNR ферредоксин НАДФ+ фотосистема II цитохром b 6 -f комплекс фотосистема I строма хлоропласта синтез АТФ-синтетазой НАДФН ферредоксин НАДФН редуктаза

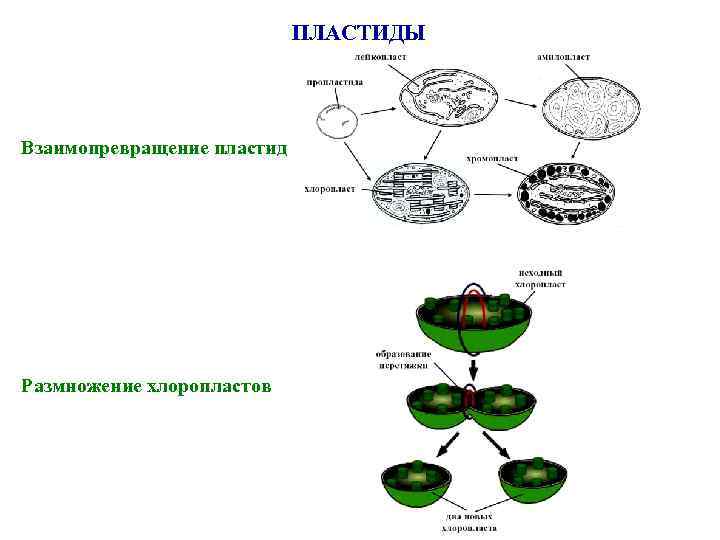

ПЛАСТИДЫ Взаимопревращение пластид Размножение хлоропластов
