Мир без нефти — Аэро ГЭС Круговорот воды

Зарегистрируйтесь, чтобы просмотреть полный документ!

Мир без нефти - Аэро ГЭС Круговорот воды – самый мощный процесс в Природе – это почти четверть всей падающей солнечной энергии или почти половина энергии Солнца, достигающей поверхности Земли

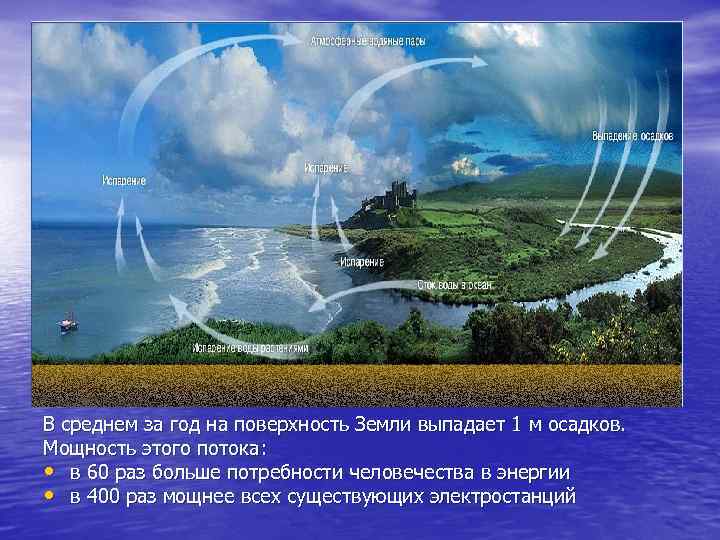

В среднем за год на поверхность Земли выпадает 1 м осадков. Мощность этого потока: • в 60 раз больше потребности человечества в энергии • в 400 раз мощнее всех существующих электростанций

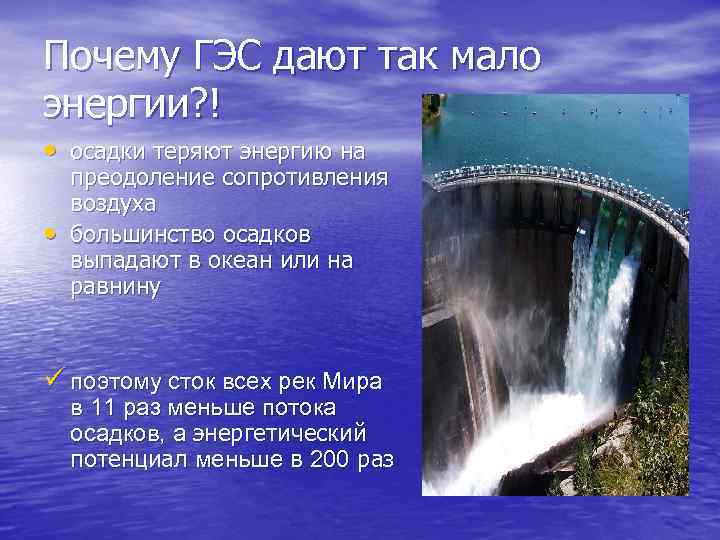

Почему ГЭС дают так мало энергии? ! • осадки теряют энергию на • преодоление сопротивления воздуха большинство осадков выпадают в океан или на равнину ü поэтому сток всех рек Мира в 11 раз меньше потока осадков, а энергетический потенциал меньше в 200 раз

Замысел! • Собирать воду на той высоте, где она реально конденсируется – прямо в облаках • Использовать энергию воды в любом месте земли или океана, где есть облака

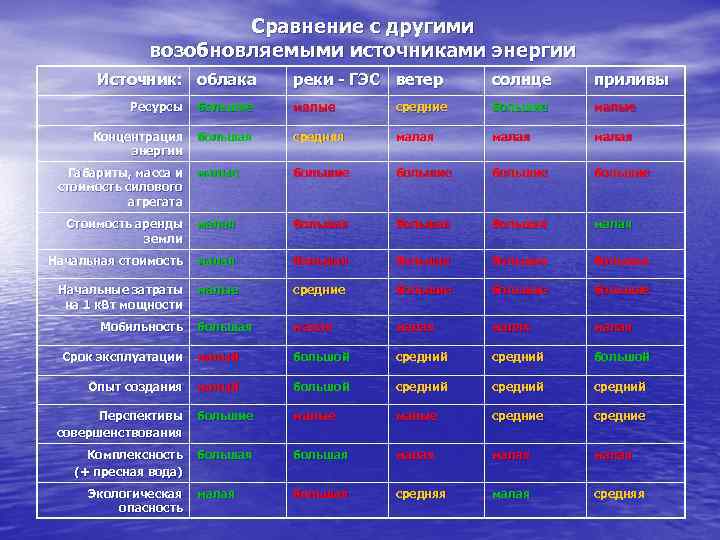

Сравнение с другими возобновляемыми источниками энергии Источник: облака реки - ГЭС ветер солнце приливы Ресурсы большие малые средние большие малые Концентрация энергии большая средняя малая Габариты, масса и стоимость силового агрегата малые большие Стоимость аренды земли малая большая малая Начальная стоимость малая большая Начальные затраты на 1 к. Вт мощности малые средние большие большая малая Срок эксплуатации малый большой средний большой Опыт создания малый большой средний Перспективы совершенствования большие малые средние Комплексность (+ пресная вода) большая малая большая средняя малая средняя Мобильность Экологическая опасность

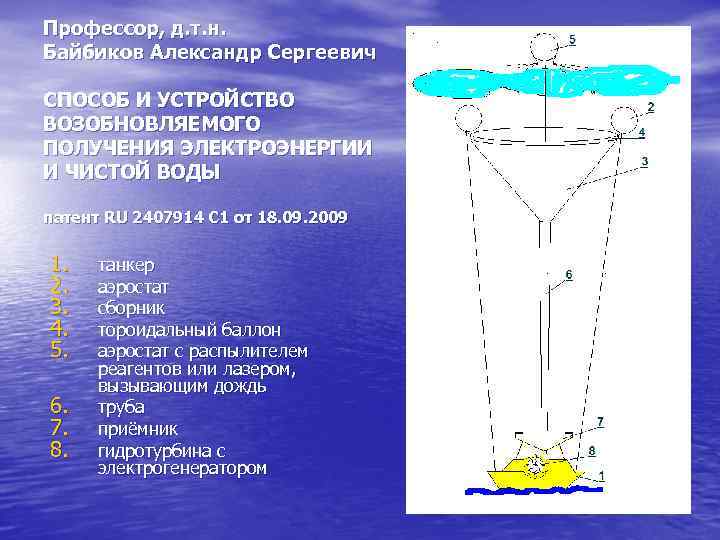

Профессор, д. т. н. Байбиков Александр Сергеевич СПОСОБ И УСТРОЙСТВО ВОЗОБНОВЛЯЕМОГО ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ И ЧИСТОЙ ВОДЫ патент RU 2407914 C 1 от 18. 09. 2009 1. 2. 3. 4. 5. 6. 7. 8. танкер аэростат сборник тороидальный баллон аэростат с распылителем реагентов или лазером, вызывающим дождь труба приёмник гидротурбина с электрогенератором

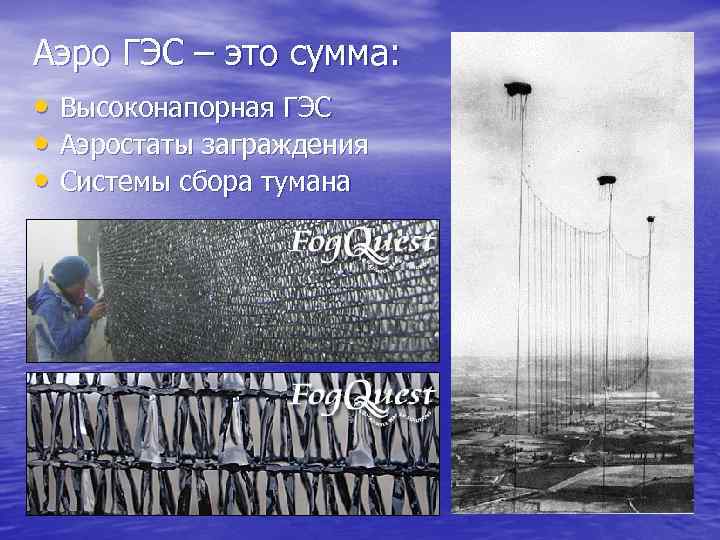

Аэро ГЭС – это сумма: • Высоконапорная ГЭС • Аэростаты заграждения • Системы сбора тумана

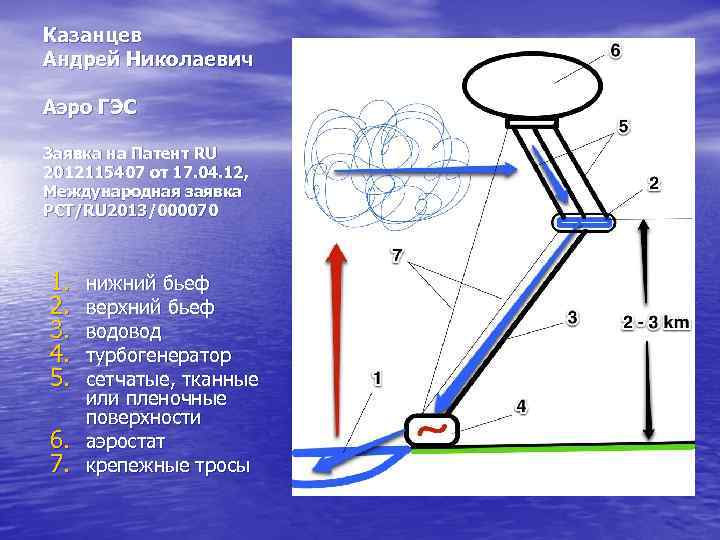

Казанцев Андрей Николаевич Аэро ГЭС Заявка на Патент RU 2012115407 от 17. 04. 12, Международная заявка PCT/RU 2013/000070 1. 2. 3. 4. 5. 6. 7. нижний бьеф верхний бьеф водовод турбогенератор сетчатые, тканные или пленочные поверхности аэростат крепежные тросы

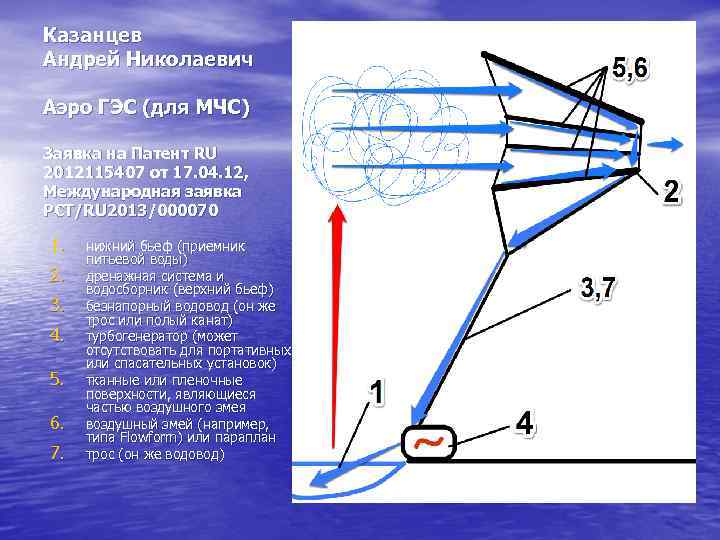

Казанцев Андрей Николаевич Аэро ГЭС (для МЧС) Заявка на Патент RU 2012115407 от 17. 04. 12, Международная заявка PCT/RU 2013/000070 1. 2. 3. 4. 5. 6. 7. нижний бьеф (приемник питьевой воды) дренажная система и водосборник (верхний бьеф) безнапорный водовод (он же трос или полый канат) турбогенератор (может отсутствовать для портативных или спасательных установок) тканные или пленочные поверхности, являющиеся частью воздушного змея воздушный змей (например, типа Flowform) или параплан трос (он же водовод)

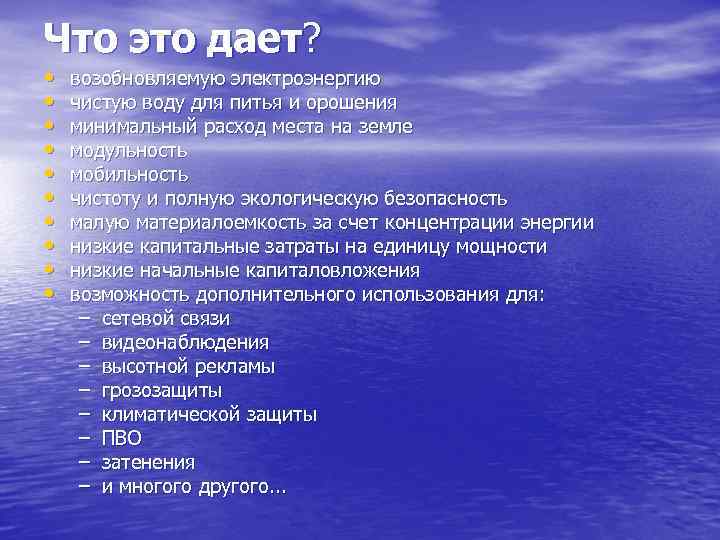

Что это дает? • • • возобновляемую электроэнергию чистую воду для питья и орошения минимальный расход места на земле модульность мобильность чистоту и полную экологическую безопасность малую материалоемкость за счет концентрации энергии низкие капитальные затраты на единицу мощности низкие начальные капиталовложения возможность дополнительного использования для: – сетевой связи – видеонаблюдения – высотной рекламы – грозозащиты – климатической защиты – ПВО – затенения – и многого другого. . .

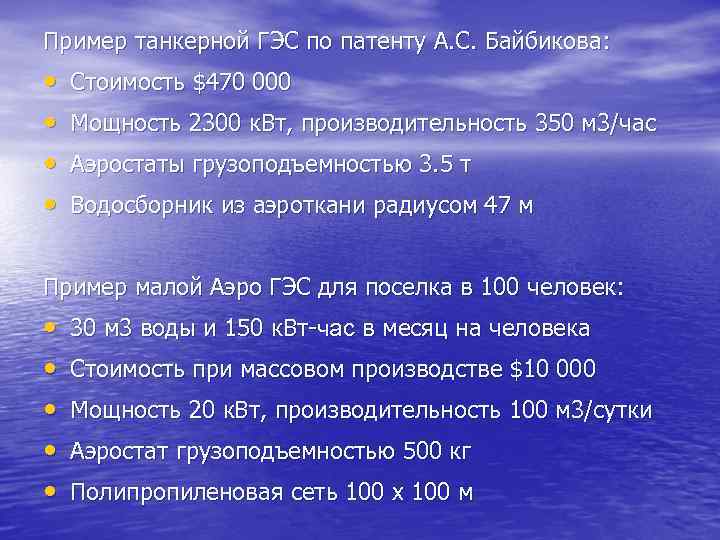

Пример танкерной ГЭС по патенту А. С. Байбикова: • • Стоимость $470 000 Мощность 2300 к. Вт, производительность 350 м 3/час Аэростаты грузоподъемностью 3. 5 т Водосборник из аэроткани радиусом 47 м Пример малой Аэро ГЭС для поселка в 100 человек: • • • 30 м 3 воды и 150 к. Вт-час в месяц на человека Стоимость при массовом производстве $10 000 Мощность 20 к. Вт, производительность 100 м 3/сутки Аэростат грузоподъемностью 500 кг Полипропиленовая сеть 100 х 100 м

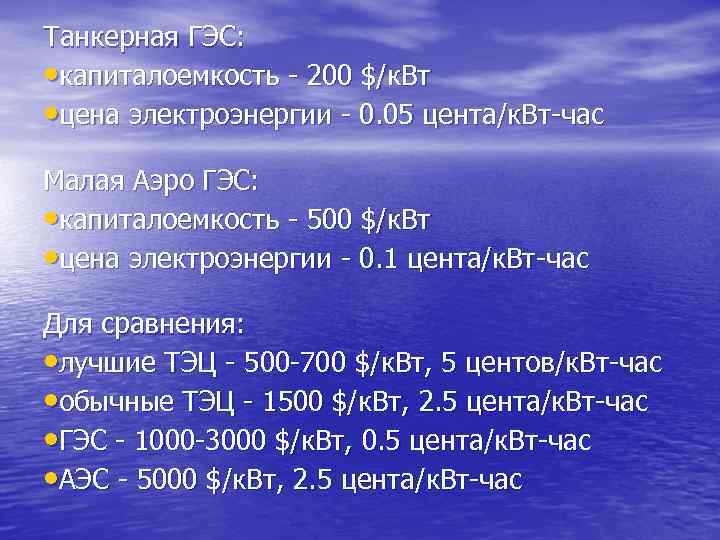

Танкерная ГЭС: • капиталоемкость - 200 $/к. Вт • цена электроэнергии - 0. 05 цента/к. Вт-час Малая Аэро ГЭС: • капиталоемкость - 500 $/к. Вт • цена электроэнергии - 0. 1 цента/к. Вт-час Для сравнения: • лучшие ТЭЦ - 500 -700 $/к. Вт, 5 центов/к. Вт-час • обычные ТЭЦ - 1500 $/к. Вт, 2. 5 цента/к. Вт-час • ГЭС - 1000 -3000 $/к. Вт, 0. 5 цента/к. Вт-час • АЭС - 5000 $/к. Вт, 2. 5 цента/к. Вт-час

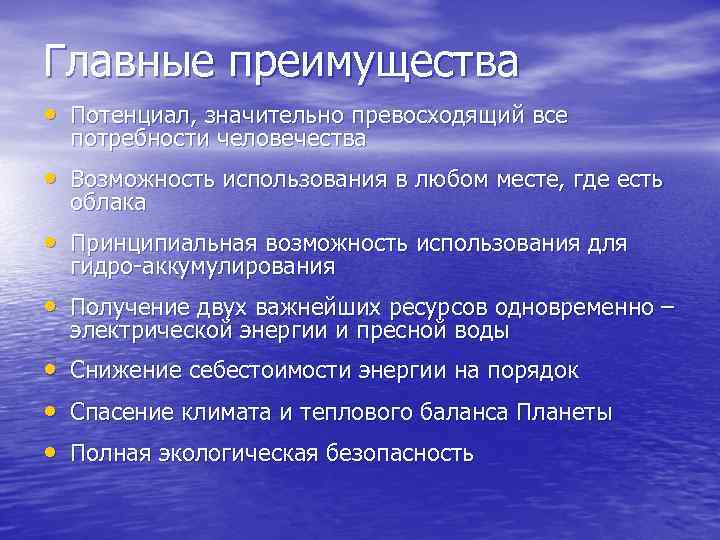

Главные преимущества • Потенциал, значительно превосходящий все потребности человечества • Возможность использования в любом месте, где есть облака • Принципиальная возможность использования для гидро-аккумулирования • Получение двух важнейших ресурсов одновременно – электрической энергии и пресной воды • • • Снижение себестоимости энергии на порядок Спасение климата и теплового баланса Планеты Полная экологическая безопасность

Главные проблемы Физические • замерзание воды Эксплуатационные • неравномерность облаков Инженерные • получение энергии с высоты 2 -3 км • аэродинамическая устойчивость • прочностные расчеты

Рынки применения и сбыта для Аэро ГЭС соответствуют зонам интенсивных осадков на климатической карте: Европа, США, Латинская Америка, Центральная Африка, Индия, Китай, Япония, Индокитай. . .

Что уже сделано: • Создана группа разработчиков под научным руководством профессора, д. т. н. А. С. Байбикова • Получено 2 патента (RU 2407914 C 1 и RU 2453470 C 1) и поданы 3 заявки на изобретения • Опубликовано 2 статьи в журналах «Энергетика и промышленность России» и «Альтернативный киловатт» • Закуплено оборудование и подготовлены испытания научного прототипа Аэро ГЭС • Проведены предварительные расчеты габаритов и материалоёмкости двух пилотных вариантов энергоустановок • • • Разработана спецификация на основные узлы энергоустановки Разработаны Технические Требования к определяющим узлам Создан сайт http: //AIRHES. COM Подана заявка в Сколково на постройку прототипа Аэро ГЭС Получены запросы от 8 потенциальных инвесторов из международной сети Angel Investment Network
