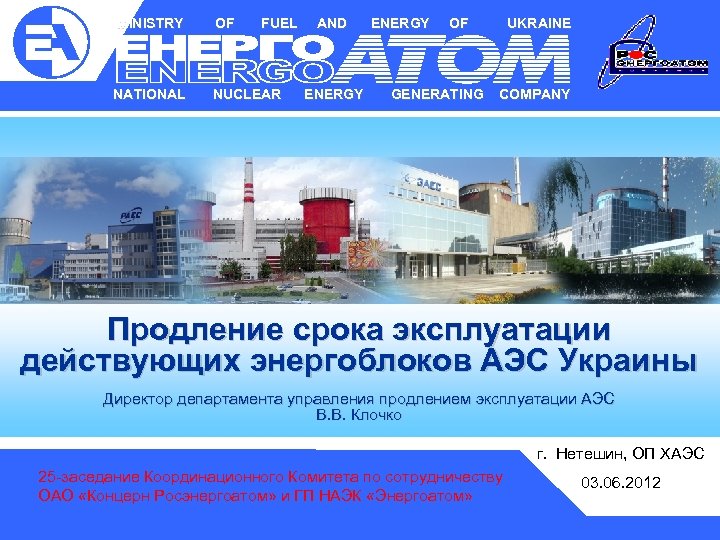

MINISTRY OF FUEL NATIONAL NUCLEAR AND ENERGY OF GENERATING UKRAINE COMPANY Продление срока эксплуатации действующих энергоблоков АЭС Украины Директор департамента управления продлением эксплуатации АЭС В. В. Клочко г. Нетешин, ОП ХАЭС 25 -заседание Координационного Комитета по сотрудничеству ОАО «Концерн Росэнергоатом» и ГП НАЭК «Энергоатом» 03. 06. 2012

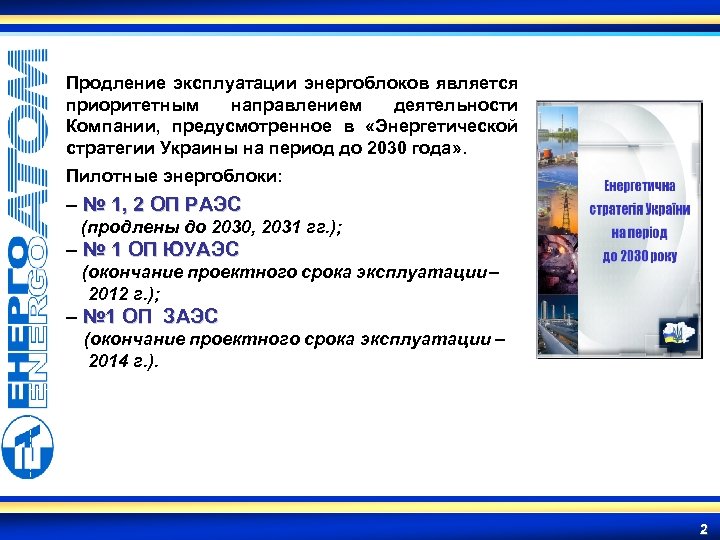

Продление эксплуатации энергоблоков является приоритетным направлением деятельности Компании, предусмотренное в «Энергетической стратегии Украины на период до 2030 года» . Пилотные энергоблоки: – № 1, 2 ОП РАЭС (продлены до 2030, 2031 гг. ); – № 1 ОП ЮУАЭС (окончание проектного срока эксплуатации – 2012 г. ); – № 1 ОП ЗАЭС (окончание проектного срока эксплуатации – 2014 г. ). 2

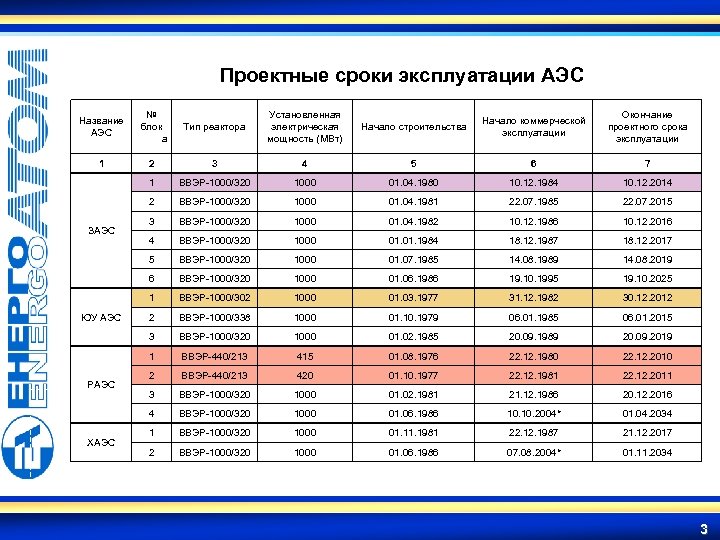

Проектные сроки эксплуатации АЭС 2 3 4 5 6 7 ВВЭР-1000/320 1000 01. 04. 1980 10. 12. 1984 10. 12. 2014 ВВЭР-1000/320 1000 01. 04. 1981 22. 07. 1985 22. 07. 2015 3 ВВЭР-1000/320 1000 01. 04. 1982 10. 12. 1986 10. 12. 2016 4 ВВЭР-1000/320 1000 01. 1984 18. 12. 1987 18. 12. 2017 ВВЭР-1000/320 1000 01. 07. 1985 14. 08. 1989 14. 08. 2019 ВВЭР-1000/320 1000 01. 06. 1986 19. 10. 1995 19. 10. 2025 ВВЭР-1000/302 1000 01. 03. 1977 31. 12. 1982 30. 12. 2012 2 ВВЭР-1000/338 1000 01. 10. 1979 06. 01. 1985 06. 01. 2015 3 ВВЭР-1000/320 1000 01. 02. 1985 20. 09. 1989 20. 09. 2019 1 ВВЭР-440/213 415 01. 08. 1976 22. 1980 22. 12. 2010 2 ВВЭР-440/213 420 01. 10. 1977 22. 1981 22. 12. 2011 3 ВВЭР-1000/320 1000 01. 02. 1981 21. 12. 1986 20. 12. 2016 4 ХАЭС Окончание проектного срока эксплуатации 1 РАЭС Начало коммерческой эксплуатации 6 ЮУ АЭС Начало строительства 5 ЗАЭС Установленная электрическая мощность (МВт) 2 1 Тип реактора 1 Название АЭС № блок ВВЭР-1000/320 1000 01. 06. 1986 10. 2004* 01. 04. 2034 1 ВВЭР-1000/320 1000 01. 1981 22. 1987 21. 12. 2017 2 ВВЭР-1000/320 1000 01. 06. 1986 07. 08. 2004* 01. 11. 2034 а 3

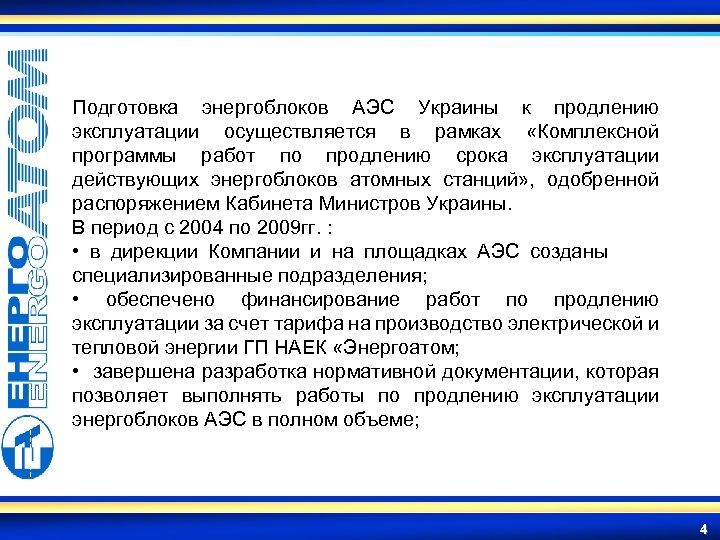

Подготовка энергоблоков АЭС Украины к продлению эксплуатации осуществляется в рамках «Комплексной программы работ по продлению срока эксплуатации действующих энергоблоков атомных станций» , одобренной распоряжением Кабинета Министров Украины. В период с 2004 по 2009 гг. : • в дирекции Компании и на площадках АЭС созданы специализированные подразделения; • обеспечено финансирование работ по продлению эксплуатации за счет тарифа на производство электрической и тепловой энергии ГП НАЕК «Энергоатом; • завершена разработка нормативной документации, которая позволяет выполнять работы по продлению эксплуатации энергоблоков АЭС в полном объеме; 4

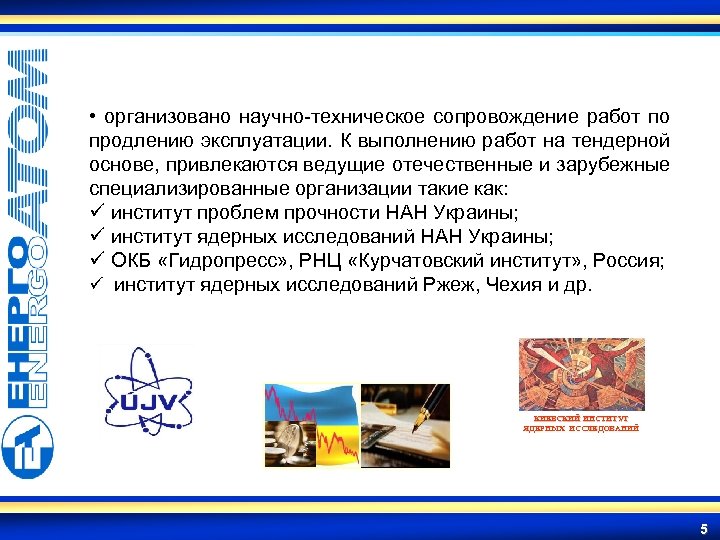

• организовано научно-техническое сопровождение работ по продлению эксплуатации. К выполнению работ на тендерной основе, привлекаются ведущие отечественные и зарубежные специализированные организации такие как: ü институт проблем прочности НАН Украины; ü институт ядерных исследований НАН Украины; ü ОКБ «Гидропресс» , РНЦ «Курчатовский институт» , Россия; ü институт ядерных исследований Ржеж, Чехия и др. КИЕВСКИЙ ИНСТИТУТ ЯДЕРНЫХ ИССЛЕДОВАНИЙ 5

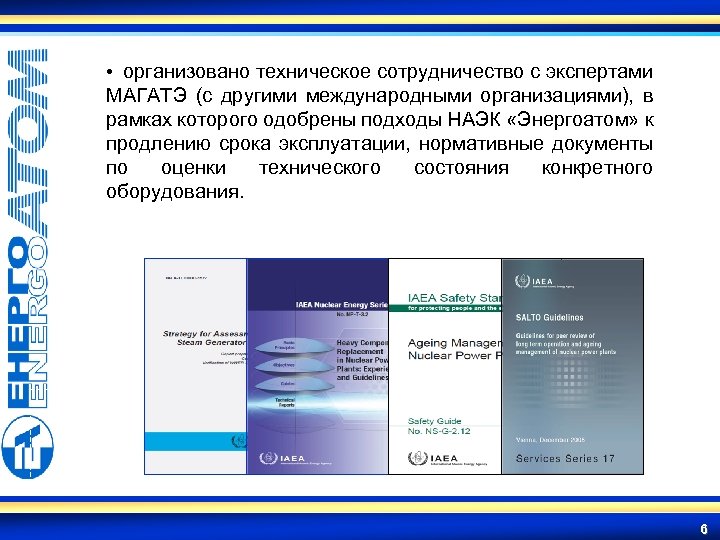

• организовано техническое сотрудничество с экспертами МАГАТЭ (с другими международными организациями), в рамках которого одобрены подходы НАЭК «Энергоатом» к продлению срока эксплуатации, нормативные документы по оценки технического состояния конкретного оборудования. 6

В рамках проекта с МАГАТЭ UKR 4/013 проведены миссии: На Ровенскую АЭС по вопросам управления старением и оценки технического состояния корпуса реакторов энергоблоков № 1, 2 На Южно-Украинскую по вопросам: • внедрения программы управления старением на энергоблоке № 1; • Mini AMAT по управлению старением кабеля; • выбора элементов для программы управления старением; 7

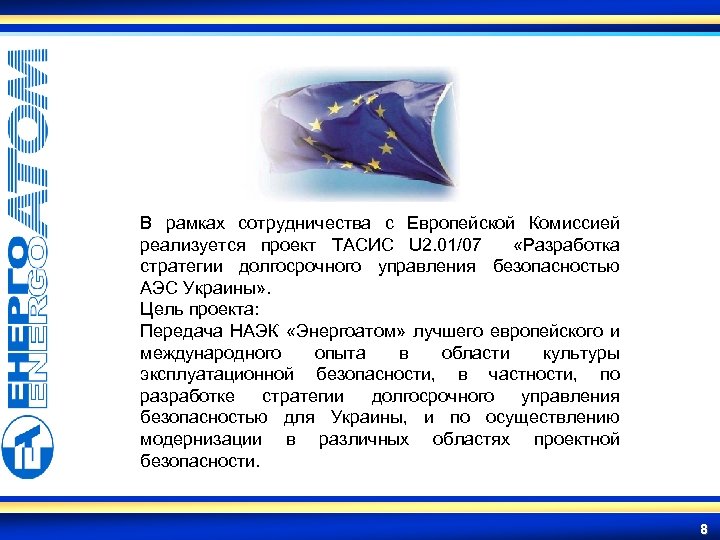

В рамках сотрудничества с Европейской Комиссией реализуется проект ТАСИС U 2. 01/07 «Разработка стратегии долгосрочного управления безопасностью АЭС Украины» . Цель проекта: Передача НАЭК «Энергоатом» лучшего европейского и международного опыта в области культуры эксплуатационной безопасности, в частности, по разработке стратегии долгосрочного управления безопасностью для Украины, и по осуществлению модернизации в различных областях проектной безопасности. 8

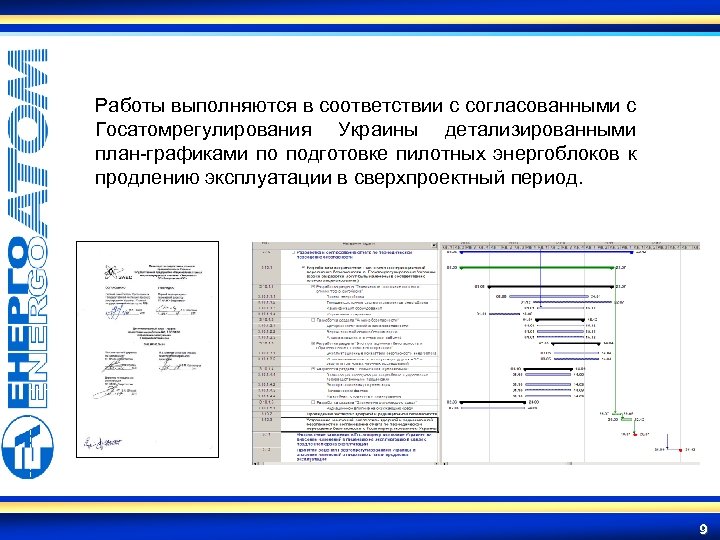

Работы выполняются в соответствии с согласованными с Госатомрегулирования Украины детализированными план-графиками по подготовке пилотных энергоблоков к продлению эксплуатации в сверхпроектный период. 9

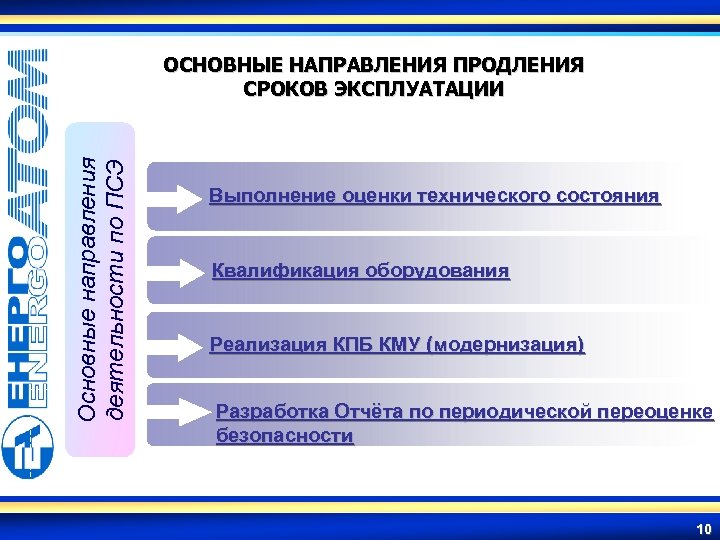

Основные направления деятельности по ПСЭ ОСНОВНЫЕ НАПРАВЛЕНИЯ ПРОДЛЕНИЯ СРОКОВ ЭКСПЛУАТАЦИИ Выполнение оценки технического состояния Квалификация оборудования Реализация КПБ КМУ (модернизация) Разработка Отчёта по периодической переоценке безопасности 10

Энергоблок № 1, 2 РАЭС Результаты выполненных работ позволили эксплуатирующей организации получить новую лицензию на эксплуатацию ядерных установок энергоблоков № 1, 2 РАЭС сроком до 2030, 2031 года. 11

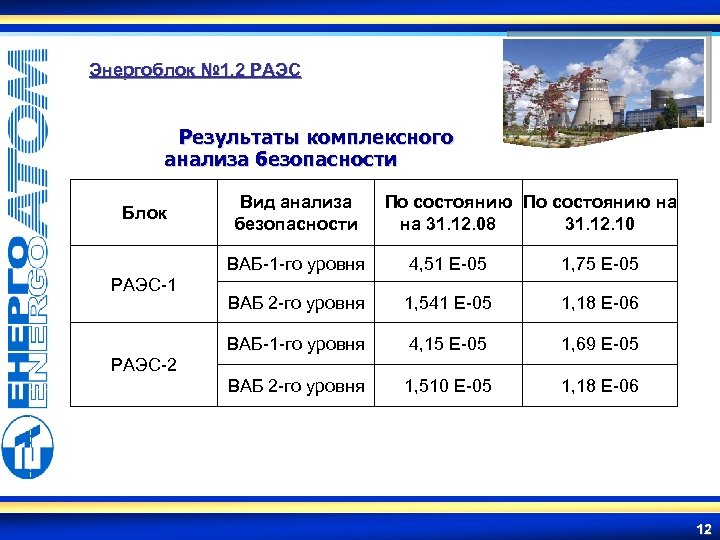

Энергоблок № 1, 2 РАЭС Результаты комплексного анализа безопасности Блок Вид анализа безопасности По состоянию на на 31. 12. 08 31. 12. 10 ВАБ-1 -го уровня 1, 75 E-05 ВАБ 2 -го уровня 1, 541 E-05 1, 18 E-06 ВАБ-1 -го уровня РАЭС-1 4, 51 Е-05 4, 15 Е-05 1, 69 E-05 ВАБ 2 -го уровня 1, 510 E-05 1, 18 E-06 РАЭС-2 12

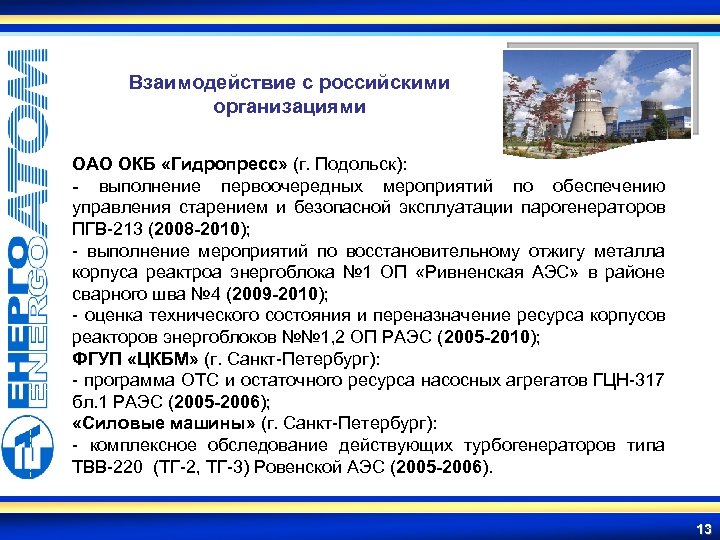

Взаимодействие с российскими организациями ОАО ОКБ «Гидропресс» (г. Подольск): - выполнение первоочередных мероприятий по обеспечению управления старением и безопасной эксплуатации парогенераторов ПГВ-213 (2008 -2010); - выполнение мероприятий по восстановительному отжигу металла корпуса реактроа энергоблока № 1 ОП «Ривненская АЭС» в районе сварного шва № 4 (2009 -2010); - оценка технического состояния и переназначение ресурса корпусов реакторов энергоблоков №№ 1, 2 ОП РАЭС (2005 -2010); ФГУП «ЦКБМ» (г. Санкт-Петербург): - программа ОТС и остаточного ресурса насосных агрегатов ГЦН-317 бл. 1 РАЭС (2005 -2006); «Силовые машины» (г. Санкт-Петербург): - комплексное обследование действующих турбогенераторов типа ТВВ-220 (ТГ-2, ТГ-3) Ровенской АЭС (2005 -2006). 13

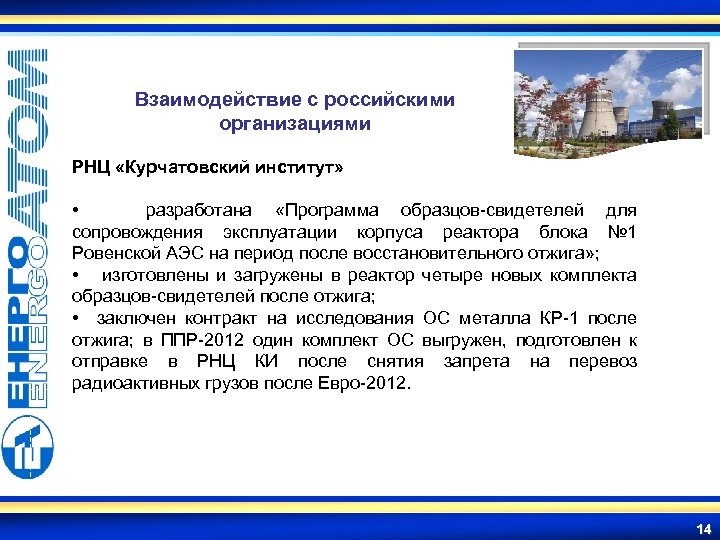

Взаимодействие с российскими организациями РНЦ «Курчатовский институт» • разработана «Программа образцов-свидетелей для сопровождения эксплуатации корпуса реактора блока № 1 Ровенской АЭС на период после восстановительного отжига» ; • изготовлены и загружены в реактор четыре новых комплекта образцов-свидетелей после отжига; • заключен контракт на исследования ОС металла КР-1 после отжига; в ППР-2012 один комплект ОС выгружен, подготовлен к отправке в РНЦ КИ после снятия запрета на перевоз радиоактивных грузов после Евро-2012. 14

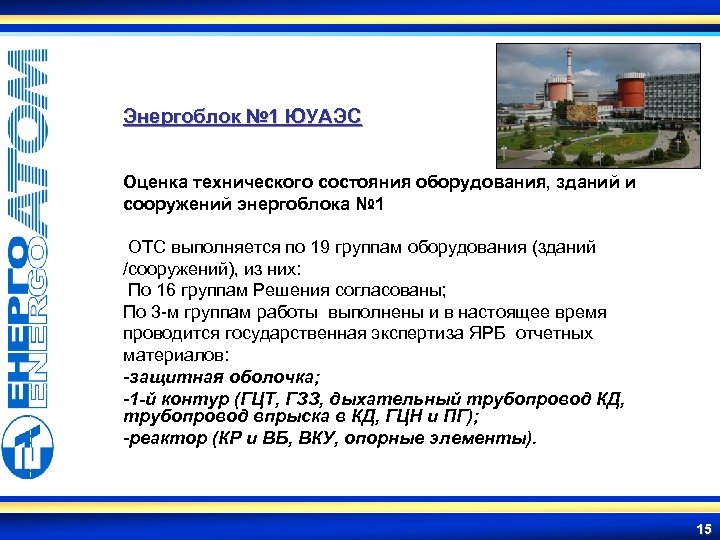

Энергоблок № 1 ЮУАЭС Оценка технического состояния оборудования, зданий и сооружений энергоблока № 1 ОТС выполняется по 19 группам оборудования (зданий /сооружений), из них: По 16 группам Решения согласованы; По 3 -м группам работы выполнены и в настоящее время проводится государственная экспертиза ЯРБ отчетных материалов: -защитная оболочка; -1 -й контур (ГЦТ, ГЗЗ, дыхательный трубопровод КД, трубопровод впрыска в КД, ГЦН и ПГ); -реактор (КР и ВБ, ВКУ, опорные элементы). 15

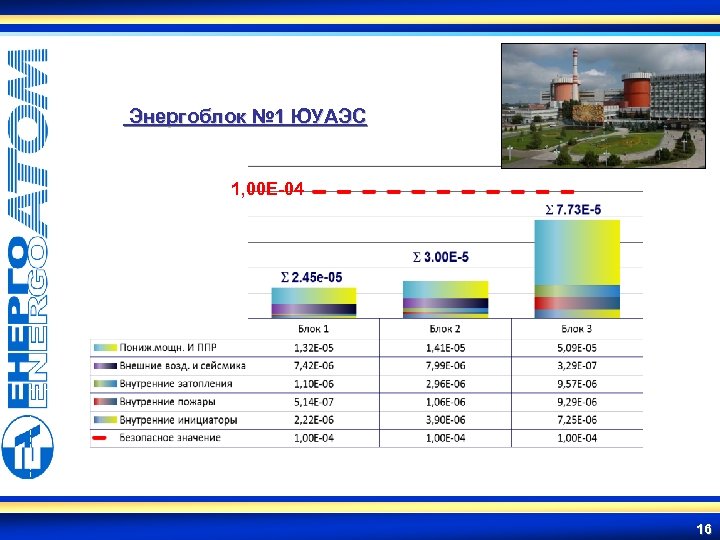

Энергоблок № 1 ЮУАЭС 1, 00 Е-04 16

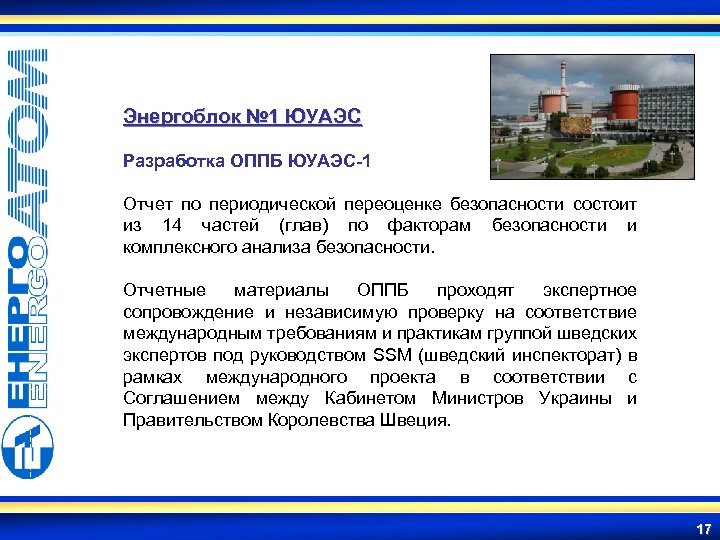

Энергоблок № 1 ЮУАЭС Разработка ОППБ ЮУАЭС-1 Отчет по периодической переоценке безопасности состоит из 14 частей (глав) по факторам безопасности и комплексного анализа безопасности. Отчетные материалы ОППБ проходят экспертное сопровождение и независимую проверку на соответствие международным требованиям и практикам группой шведских экспертов под руководством SSM (шведский инспекторат) в рамках международного проекта в соответствии с Соглашением между Кабинетом Министров Украины и Правительством Королевства Швеция. 17

Энергоблок № 1 ЮУАЭС Взаимодействие с рамках работ На энергоблоке № 1 в российскими по продлению срока организациями эксплуатации элементов реактора российскими субподрядными организациями ООО «Газпроект» (Россия) и ООО НПП «ЦМи. Р» (Россия) выполнен визуальноизмерительный контроль (корпуса реактора, ШВКУ, БЗТ) и контроль механических свойств металла (шахта, ГРР, ВБ, опорные элементы). 18

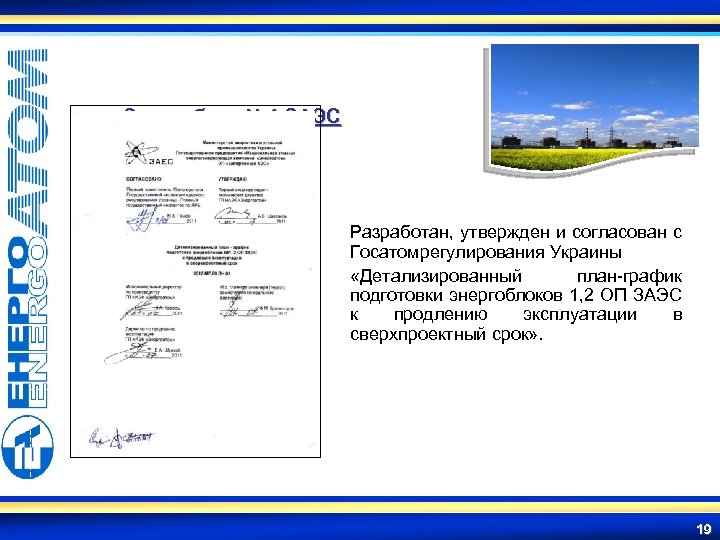

Энергоблок № 1 ЗАЭС Разработан, утвержден и согласован с Госатомрегулирования Украины «Детализированный план-график подготовки энергоблоков 1, 2 ОП ЗАЭС к продлению эксплуатации в сверхпроектный срок» . 19

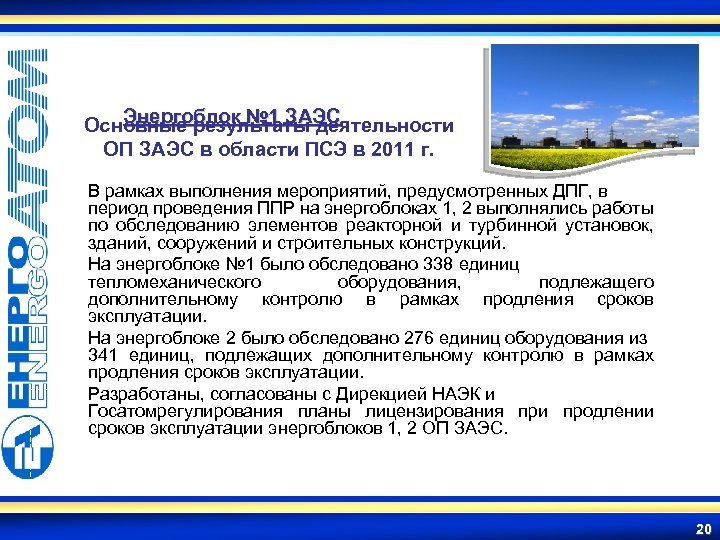

Энергоблок № 1 ЗАЭС Основные результаты деятельности ОП ЗАЭС в области ПСЭ в 2011 г. В рамках выполнения мероприятий, предусмотренных ДПГ, в период проведения ППР на энергоблоках 1, 2 выполнялись работы по обследованию элементов реакторной и турбинной установок, зданий, сооружений и строительных конструкций. На энергоблоке № 1 было обследовано 338 единиц тепломеханического оборудования, подлежащего дополнительному контролю в рамках продления сроков эксплуатации. На энергоблоке 2 было обследовано 276 единиц оборудования из 341 единиц, подлежащих дополнительному контролю в рамках продления сроков эксплуатации. Разработаны, согласованы с Дирекцией НАЭК и Госатомрегулирования планы лицензирования при продлении сроков эксплуатации энергоблоков 1, 2 ОП ЗАЭС. 20

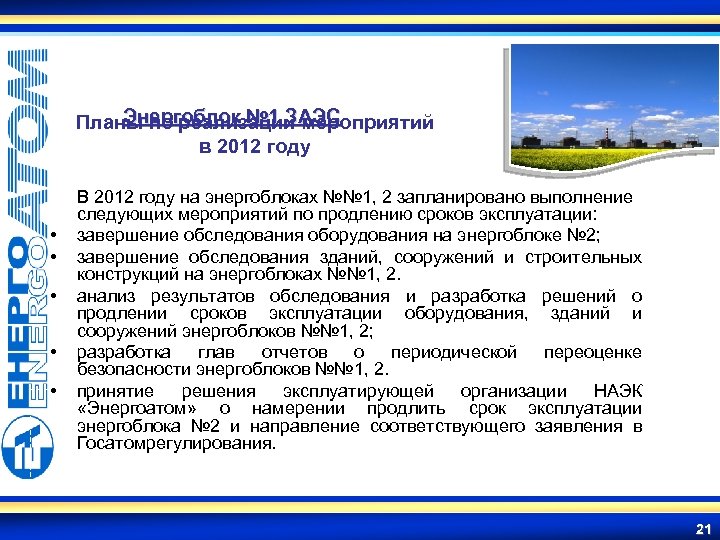

Энергоблок № 1 З мероприятий Планы по реализации АЭС в 2012 году • • • В 2012 году на энергоблоках №№ 1, 2 запланировано выполнение следующих мероприятий по продлению сроков эксплуатации: завершение обследования оборудования на энергоблоке № 2; завершение обследования зданий, сооружений и строительных конструкций на энергоблоках №№ 1, 2. анализ результатов обследования и разработка решений о продлении сроков эксплуатации оборудования, зданий и сооружений энергоблоков №№ 1, 2; разработка глав отчетов о периодической переоценке безопасности энергоблоков №№ 1, 2. принятие решения эксплуатирующей организации НАЭК «Энергоатом» о намерении продлить срок эксплуатации энергоблока № 2 и направление соответствующего заявления в Госатомрегулирования. 21

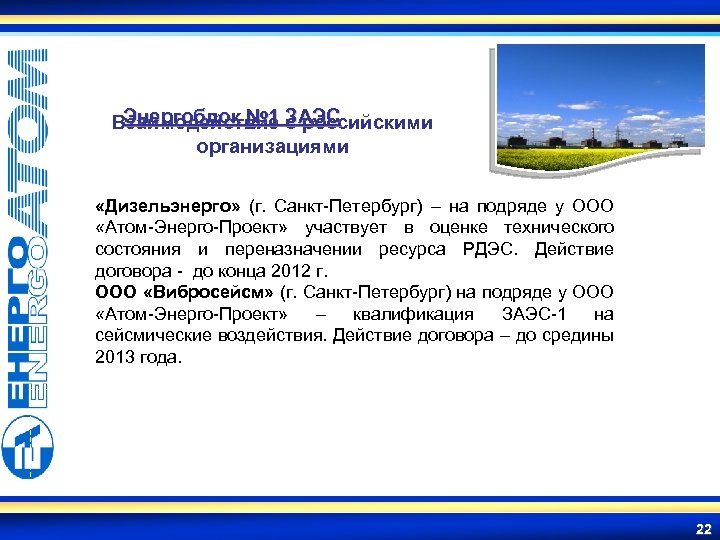

Энергоблок № 1 З российскими Взаимодействие с АЭС организациями «Дизельэнерго» (г. Санкт-Петербург) – на подряде у ООО «Атом-Энерго-Проект» участвует в оценке технического состояния и переназначении ресурса РДЭС. Действие договора - до конца 2012 г. ООО «Вибросейсм» (г. Санкт-Петербург) на подряде у ООО «Атом-Энерго-Проект» – квалификация ЗАЭС-1 на сейсмические воздействия. Действие договора – до средины 2013 года. 22

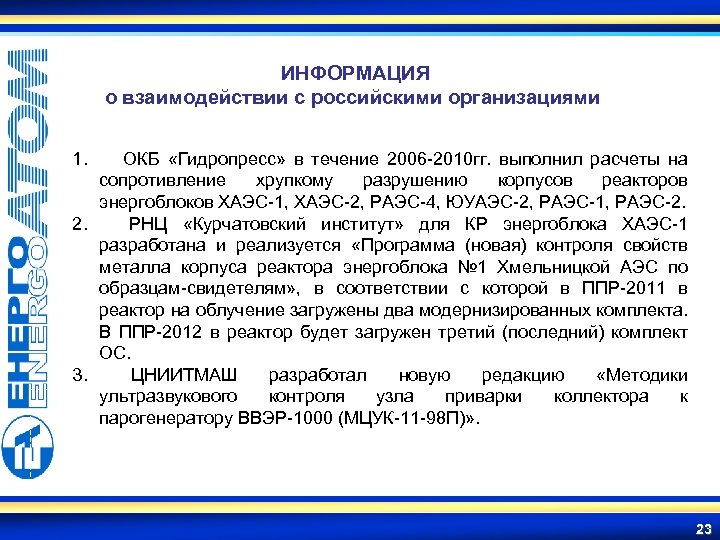

ИНФОРМАЦИЯ о взаимодействии с российскими организациями 1. ОКБ «Гидропресс» в течение 2006 -2010 гг. выполнил расчеты на сопротивление хрупкому разрушению корпусов реакторов энергоблоков ХАЭС-1, ХАЭС-2, РАЭС-4, ЮУАЭС-2, РАЭС-1, РАЭС-2. 2. РНЦ «Курчатовский институт» для КР энергоблока ХАЭС-1 разработана и реализуется «Программа (новая) контроля свойств металла корпуса реактора энергоблока № 1 Хмельницкой АЭС по образцам-свидетелям» , в соответствии с которой в ППР-2011 в реактор на облучение загружены два модернизированных комплекта. В ППР-2012 в реактор будет загружен третий (последний) комплект ОС. 3. ЦНИИТМАШ разработал новую редакцию «Методики ультразвукового контроля узла приварки коллектора к парогенератору ВВЭР-1000 (МЦУК-11 -98 П)» . 23

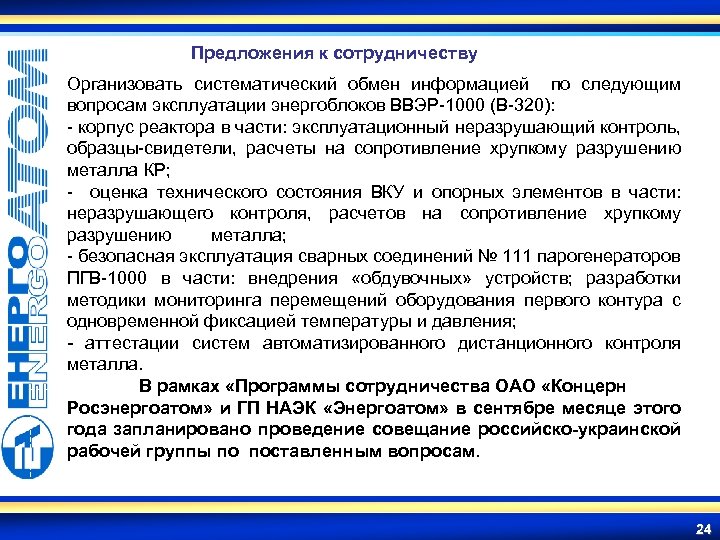

Предложения к сотрудничеству Организовать систематический обмен информацией по следующим вопросам эксплуатации энергоблоков ВВЭР-1000 (В-320): - корпус реактора в части: эксплуатационный неразрушающий контроль, образцы-свидетели, расчеты на сопротивление хрупкому разрушению металла КР; - оценка технического состояния ВКУ и опорных элементов в части: неразрушающего контроля, расчетов на сопротивление хрупкому разрушению металла; - безопасная эксплуатация сварных соединений № 111 парогенераторов ПГВ-1000 в части: внедрения «обдувочных» устройств; разработки методики мониторинга перемещений оборудования первого контура с одновременной фиксацией температуры и давления; - аттестации систем автоматизированного дистанционного контроля металла. В рамках «Программы сотрудничества ОАО «Концерн Росэнергоатом» и ГП НАЭК «Энергоатом» в сентябре месяце этого года запланировано проведение совещание российско-украинской рабочей группы по поставленным вопросам. 24

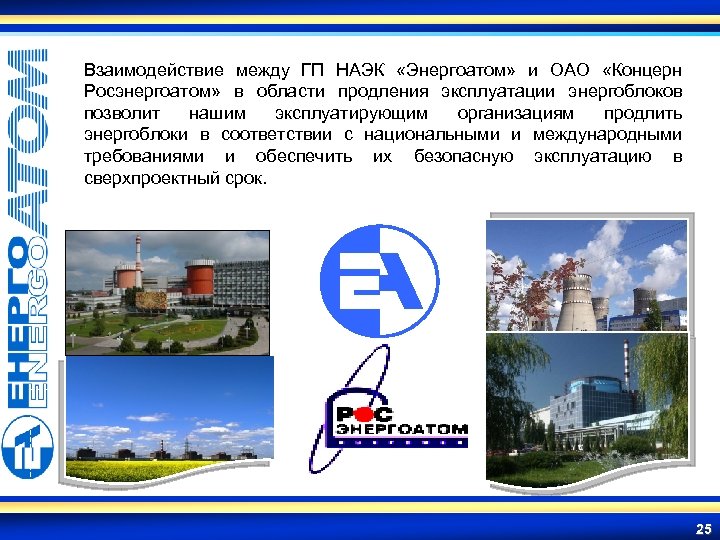

Взаимодействие между ГП НАЭК «Энергоатом» и ОАО «Концерн Росэнергоатом» в области продления эксплуатации энергоблоков позволит нашим эксплуатирующим организациям продлить энергоблоки в соответствии с национальными и международными требованиями и обеспечить их безопасную эксплуатацию в сверхпроектный срок. 25

СПАСИБО ЗА ВНИМАНИЕ! 26
