Министерство строительства и ЖКХ Самарской области ЛЕДОВЫЙ ДВОРЕЦ «ЛАДА АРЕНА» г. Тольятти. Автозаводской район ул. Ботаническая владения. 20 ОАО "АВТОЗАВОДСТРОЙ"

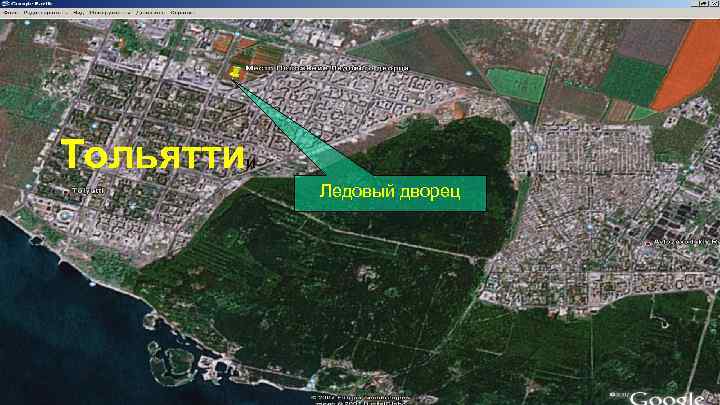

Тольяттии Ледовый дворец

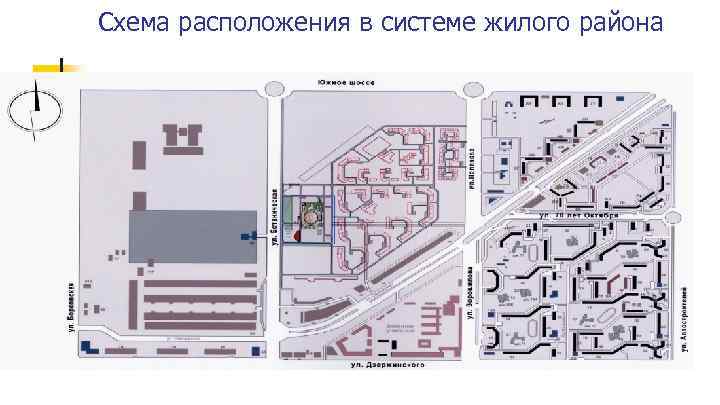

Схема расположения в системе жилого района

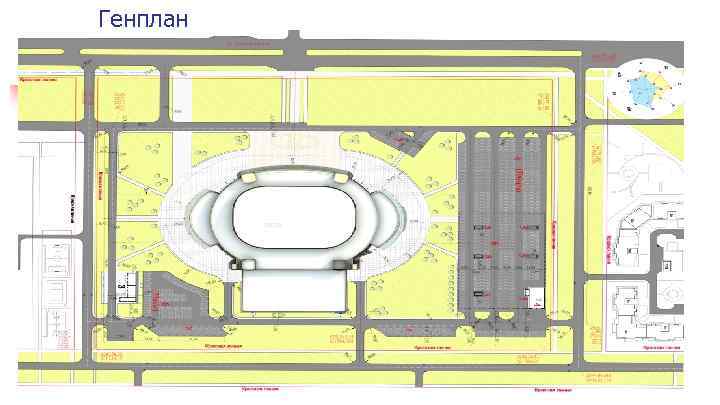

Генплан

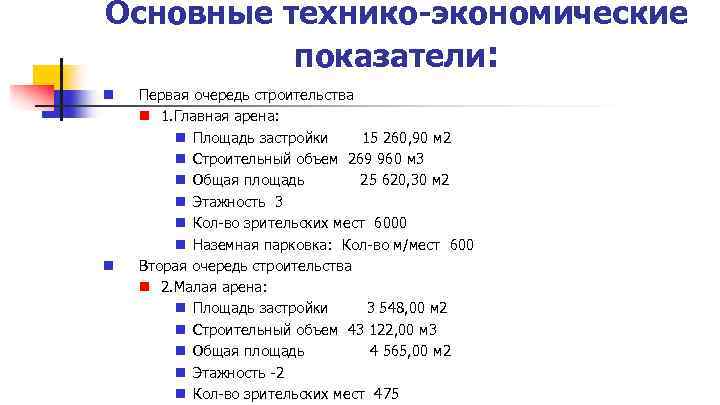

Основные технико-экономические показатели: Первая очередь строительства 1. Главная арена: Площадь застройки 15 260, 90 м 2 Строительный объем 269 960 м 3 Общая площадь 25 620, 30 м 2 Этажность 3 Кол-во зрительских мест 6000 Наземная парковка: Кол-во м/мест 600 Вторая очередь строительства 2. Малая арена: Площадь застройки 3 548, 00 м 2 Строительный объем 43 122, 00 м 3 Общая площадь 4 565, 00 м 2 Этажность -2 Кол-во зрительских мест 475

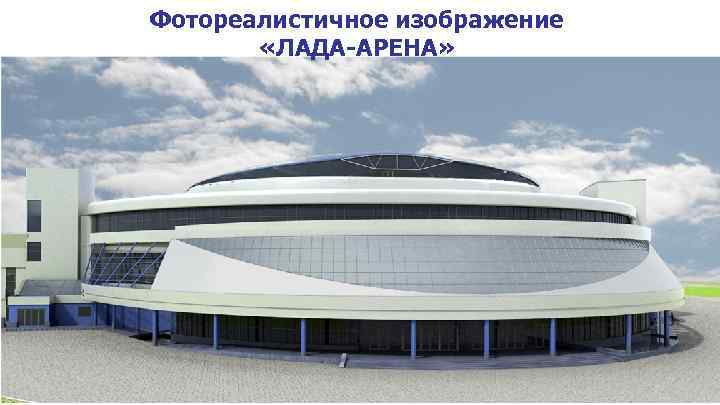

Фотореалистичное изображение «ЛАДА-АРЕНА»
Видео презентация «ЛАДА-АРЕНА»

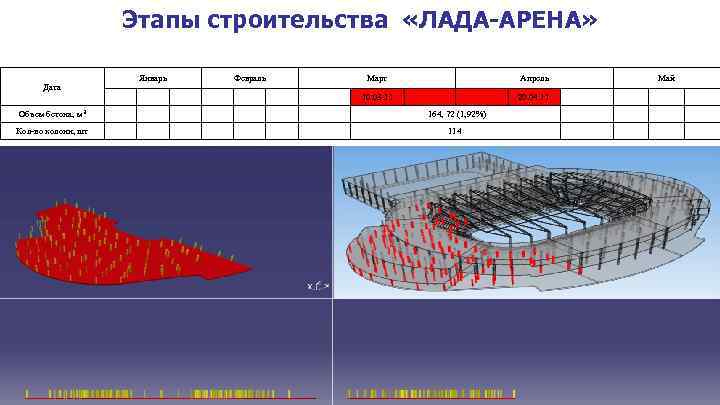

Этапы строительства «ЛАДА-АРЕНА» Январь Дата Февраль Март Объем бетона, м 3 Кол-во колонн, шт Апрель 10. 03. 11 20. 04. 11 Май 164, 72 (1, 92%) 114

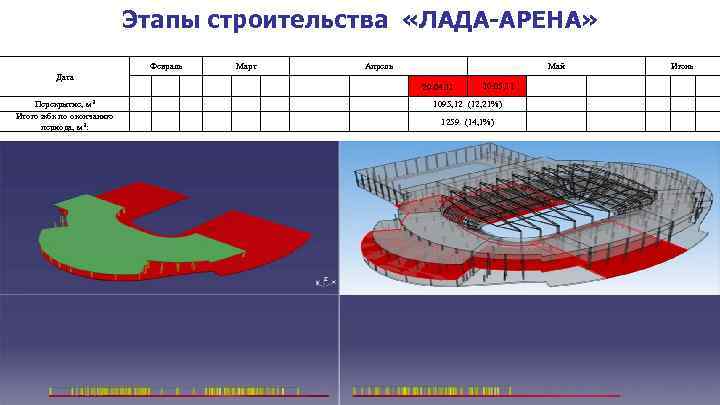

Этапы строительства «ЛАДА-АРЕНА» Февраль Дата Перекрытие, м 3 Итого жбк по окончанию периода, м 3: Март Апрель Май 20. 04. 11 10. 05. 11 1095, 12 (12, 21%) 1259 (14, 1%) Июнь

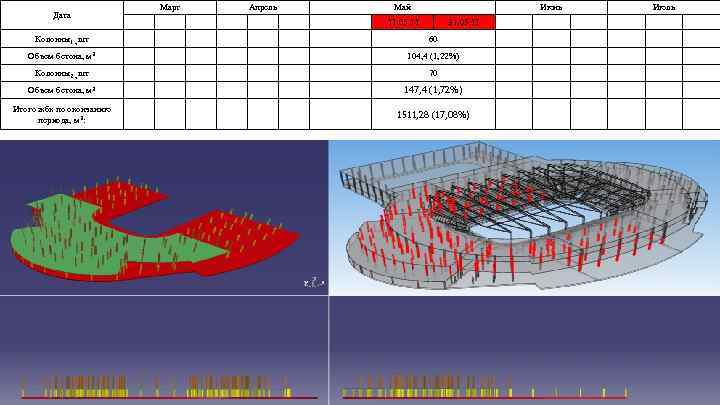

Дата Март Апрель Май Июнь Колонны1 , шт 60 Объем бетона, м 3 104, 4 (1, 22%) Июль 11. 05. 11 31. 05. 11 Колонны2 , шт 147, 4 (1, 72%) Итого жбк по окончанию периода, м 3: 1511, 28 (17, 08%) 70 Объем бетона, м 3

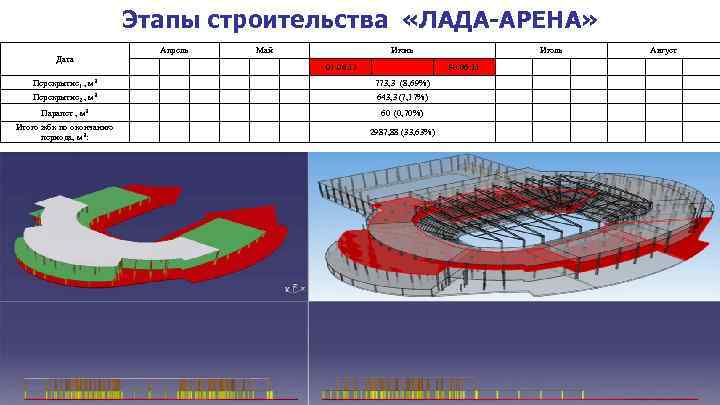

Этапы строительства «ЛАДА-АРЕНА» Апрель Дата Перекрытие 1 , м 3 Май Июнь 01. 06. 11 Июль 30. 06. 11 Август 773, 3 (8, 69%) Перекрытие 2 , м 3 643, 3 (7, 17%) Парапет , м 3 60 (0, 70%) Итого жбк по окончанию периода, м 3: 2987, 88 (33, 63%)

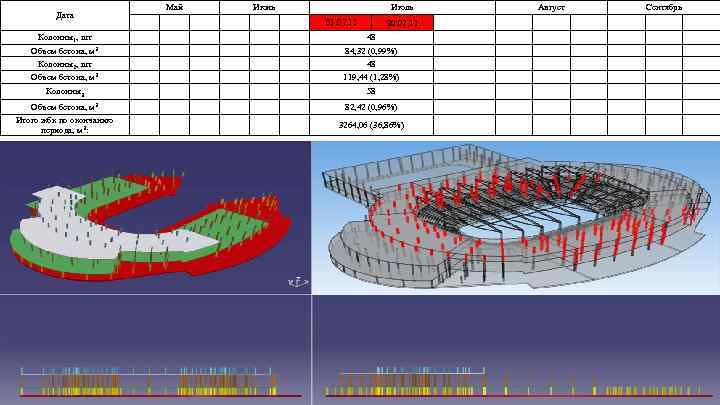

Дата Колонны1, шт Объем бетона, м 3 Колонны2, шт Объем бетона, м 3 Май Июнь Июль 20. 07. 11 01. 07. 11 Август 48 84, 32 (0, 99%) 48 119, 44 (1, 28%) Колонны3 58 Объем бетона, м 3 82, 42 (0, 96%) Итого жбк по окончанию периода, м 3: 3264, 06 (36, 86%) Сентябрь
Этапы строительства «ЛАДА-АРЕНА» Июнь Дата Июль Перекрытие 1, м 3 Август Сентябрь 21. 07. 11 20. 08. 11 495, 26 (5, 44%) Перекрытие 2, м 3 605, 52 (6, 84%) , м 3 590, 26 (6, 55%) Перекрытие 3 Итого жбк по окончанию периода, м 3: 4965, 10 (55, 69%) Октябрь

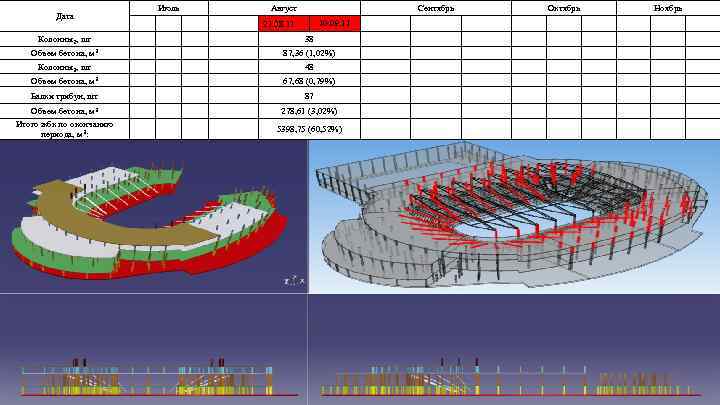

Дата Колонны2, шт Объем бетона, м 3 Июль Август Сентябрь 10. 09. 11 21. 08. 11 38 87, 36 (1, 02%) Колонны3, шт 48 Объем бетона, м 3 67, 68 (0, 79%) Балки трибун, шт 87 Объем бетона, м 3 278, 61 (3, 02%) Итого жбк по окончанию периода, м 3: 5398, 75 (60, 52%) Октябрь Ноябрь

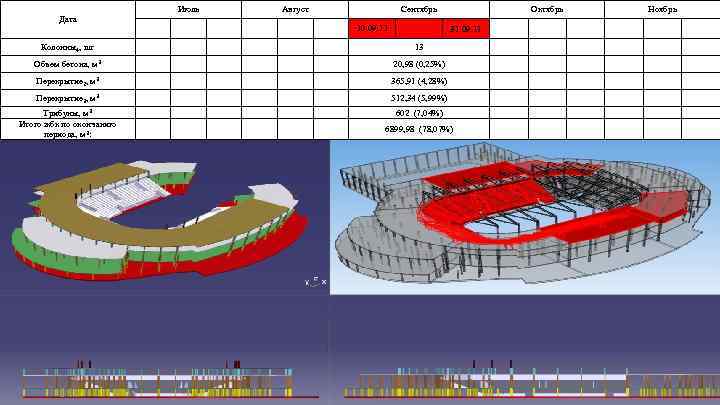

Дата Колонны4, шт Июль Август Сентябрь 10. 09. 11 Октябрь 31. 09. 11 13 Объем бетона, м 3 20, 98 (0, 25%) Перекрытие 2, м 3 365, 91 (4, 28%) Перекрытие 3, м 3 512, 34 (5, 99%) Трибуны, м 3 Итого жбк по окончанию периода, м 3: 602 (7, 04%) 6899, 98 (78, 07%) Ноябрь

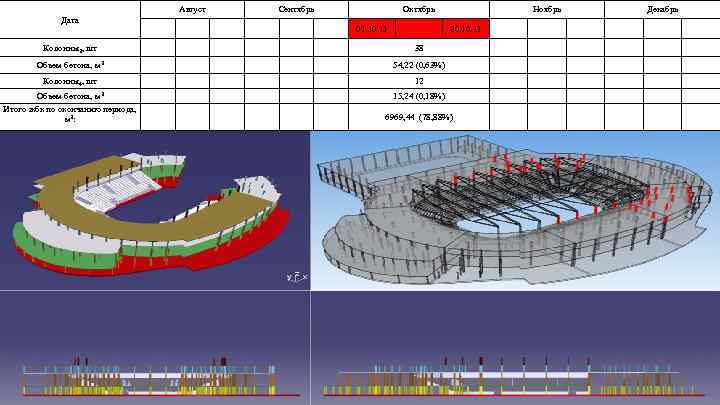

Август Дата Колонны3, шт Объем бетона, м 3 Сентябрь Октябрь 01. 10. 11 Ноябрь 20. 11 38 54, 22 (0, 63%) Колонны4, шт 12 Объем бетона, м 3 Итого жбк по окончанию периода, м 3: 15, 24 (0, 18%) 6969, 44 (78, 88%) Декабрь

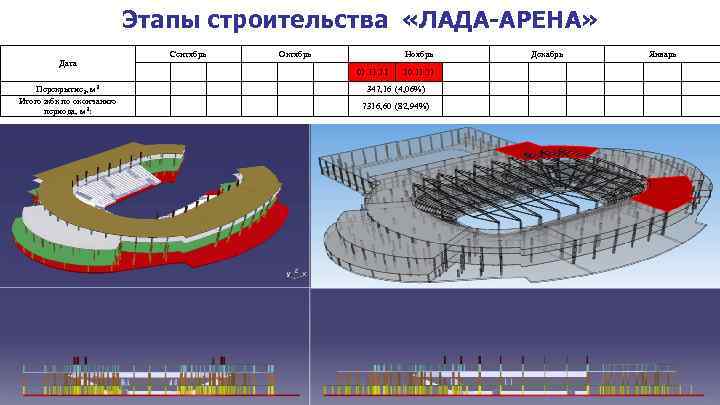

Этапы строительства «ЛАДА-АРЕНА» Дата Перекрытие 3, м 3 Итого жбк по окончанию периода, м 3: Сентябрь Октябрь Ноябрь 01. 11 Декабрь 10. 11 347, 16 (4, 06%) 7316, 60 (82, 94%) Январь

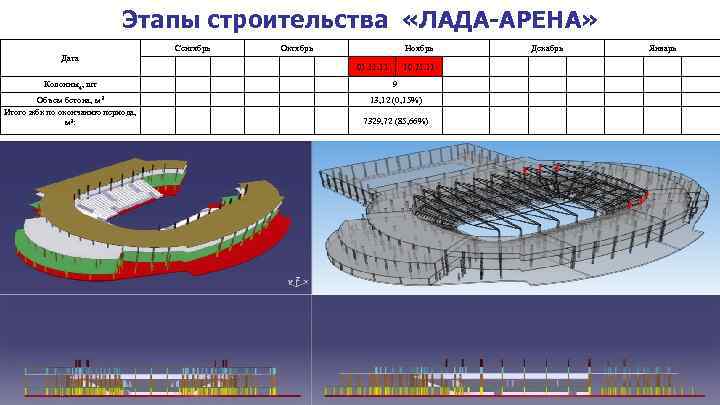

Этапы строительства «ЛАДА-АРЕНА» Дата Колонны4, шт Сентябрь Октябрь Ноябрь 10. 11 01. 11 Декабрь 9 Объем бетона, м 3 13, 12 (0, 15%) Итого жбк по окончанию периода, м 3: 7329, 72 (85, 66%) Январь

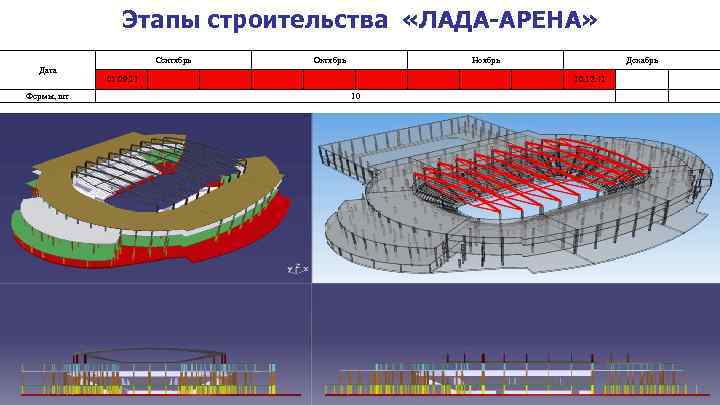

Этапы строительства «ЛАДА-АРЕНА» Сентябрь Дата Фермы, шт 01. 09. 11 Октябрь Ноябрь 10 Декабрь 10. 12. 11

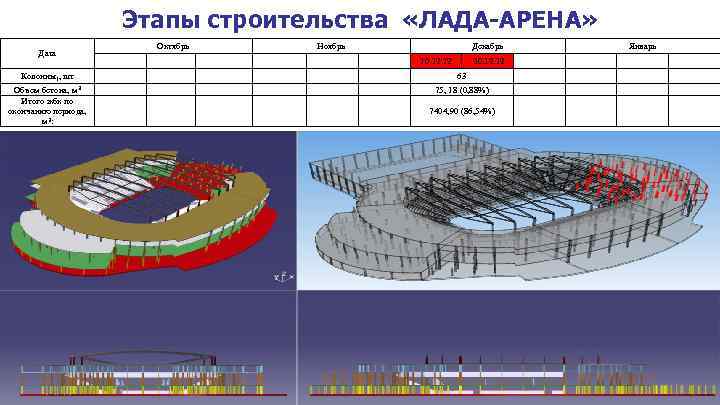

Этапы строительства «ЛАДА-АРЕНА» Дата Колонны1, шт Объем бетона, м 3 Итого жбк по окончанию периода, м 3: Октябрь Ноябрь Декабрь 10. 12 20. 12 63 75, 18 (0, 88%) 7404, 90 (86, 54%) Январь

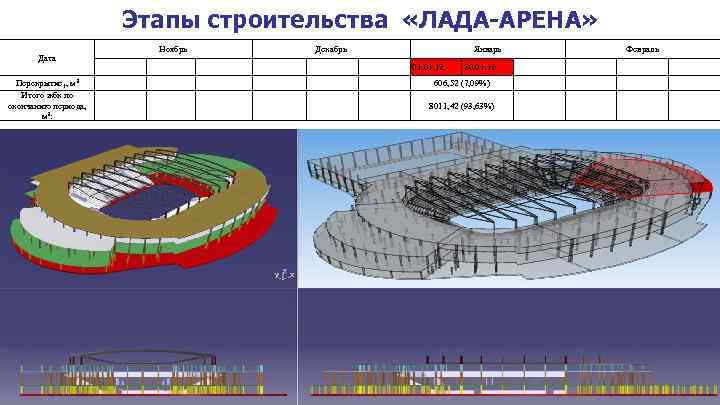

Этапы строительства «ЛАДА-АРЕНА» Ноябрь Дата , м 3 Перекрытие 1 Итого жбк по окончанию периода, м 3: Декабрь Январь 01. 12 20. 01. 12 606, 52 (7, 09%) 8011, 42 (93, 63%) Февраль

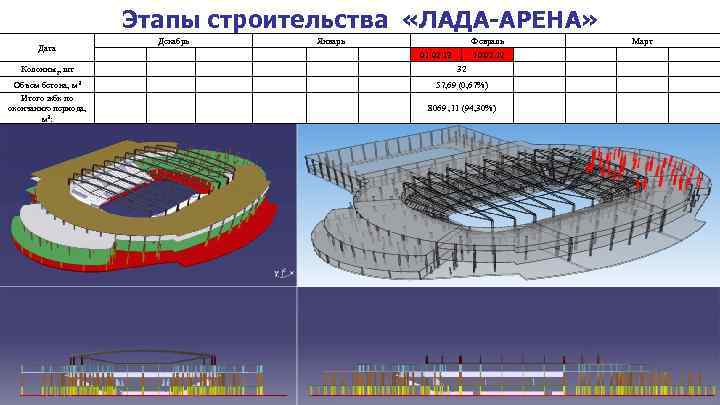

Этапы строительства «ЛАДА-АРЕНА» Дата Декабрь Январь Февраль 01. 02. 12 10. 02. 12 Колонны2, шт 32 Объем бетона, м 3 Итого жбк по окончанию периода, м 3: 57, 69 (0, 67%) 8069 , 11 (94, 30%) Март

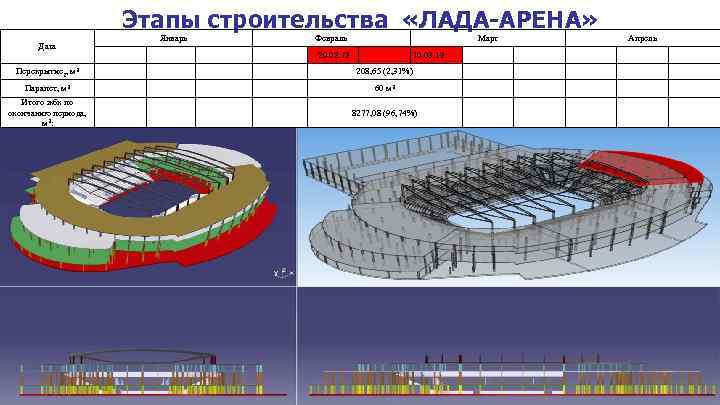

Этапы строительства «ЛАДА-АРЕНА» Январь Дата Перекрытие 2 , м 3 Февраль Март 20. 02. 12 10. 03. 12 208, 65 (2, 31%) Парапет, м 3 60 м 3 Итого жбк по окончанию периода, м 3: 8277, 08 (96, 74%) Апрель

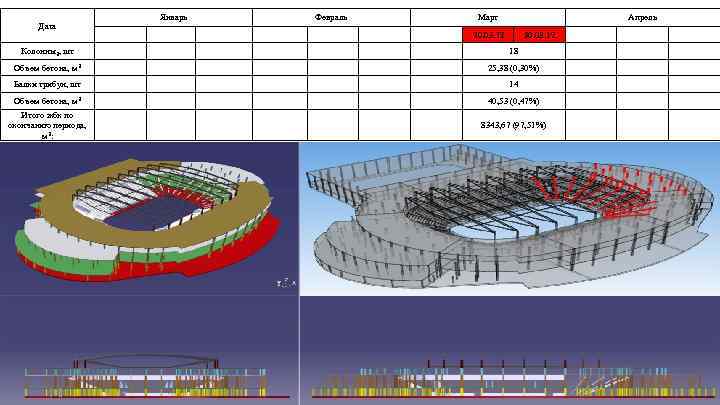

Дата Январь Февраль Март Апрель 20. 03. 12 30. 03. 12 Колонны3, шт 18 Объем бетона, м 3 25, 38 (0, 30%) Балки трибун, шт 14 Объем бетона, м 3 40, 53 (0, 47%) Итого жбк по окончанию периода, м 3: 8343, 67 (97, 51%)

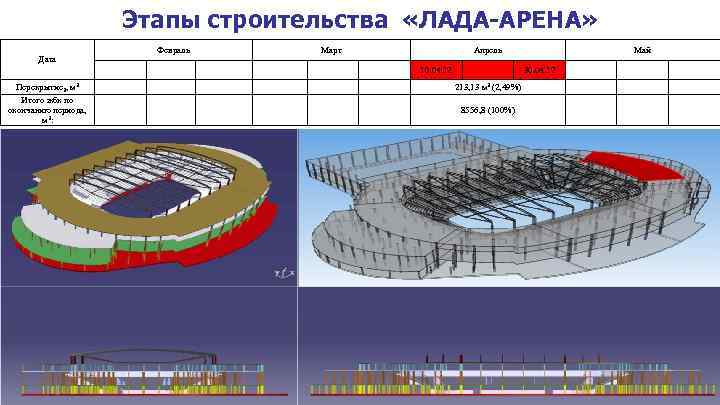

Этапы строительства «ЛАДА-АРЕНА» Февраль Дата , м 3 Перекрытие 3 Итого жбк по окончанию периода, м 3: Март Апрель 10. 04. 12 213, 13 м 3 (2, 49%) 8556, 8 (100%) Май 30. 04. 12

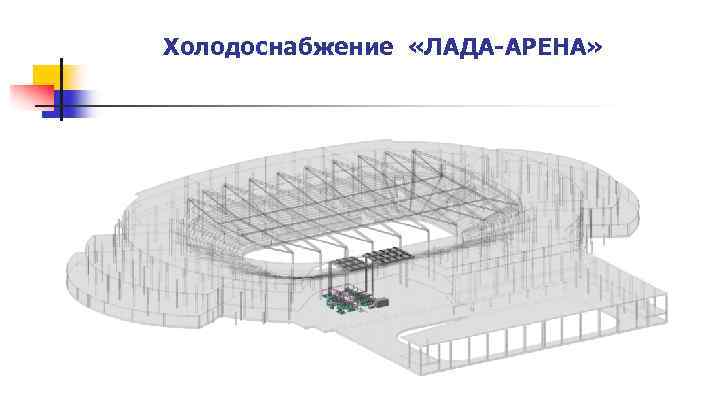

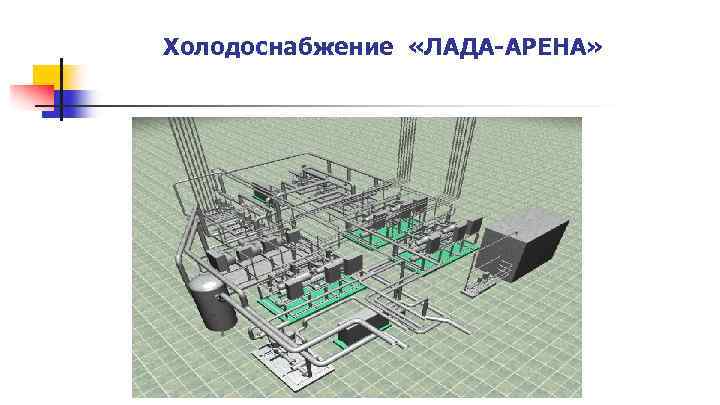

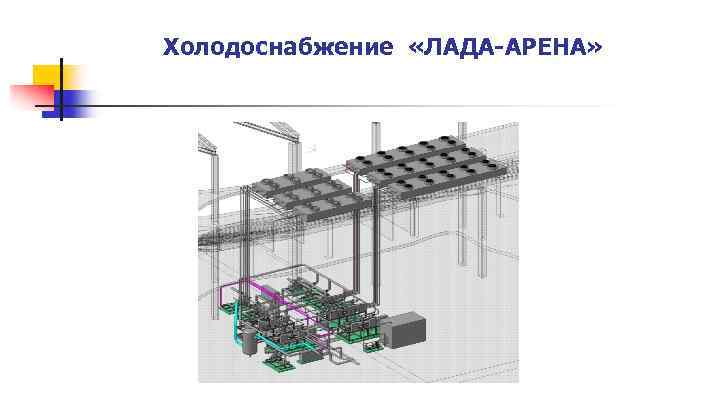

Холодоснабжение «ЛАДА-АРЕНА»
Холодоснабжение «ЛАДА-АРЕНА»
Холодоснабжение «ЛАДА-АРЕНА»

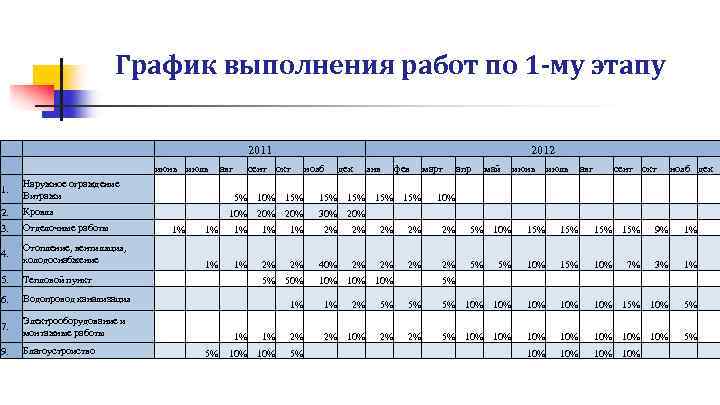

График выполнения работ по 1 -му этапу 1. 2. 3. 2011 Наружное ограждение Витражи июнь июль 5% 10% 15% Кровля 10% 20% Отделочные работы 4. Отопление, вентиляция, холодоснабжение 5. Тепловой пункт 6. Водопровод канализация 7. 9. 1% авг 2012 сент окт нояб дек янв фев март 30% 20% май июнь июль авг сент окт нояб дек 10% 15% 15% апр 1% 1% 1% 2% 2% 2% 5% 10% 15% 15% 9% 1% 1% 1% 2% 2% 40% 2% 2% 5% 10% 15% 10% 3% 1% Электрооборудование и монтажные работы Благоустроиство 5% 50% 1% 10% 10% 5% 7% 1% 1% 5% 10% 1% 2% 5% 5% 5% 10% 10% 10% 15% 10% 5% 2% 2% 10% 2% 2% 5% 10% 10% 5% 10% 10% 5%
Заказчик: Правительство Самарской области Министерство строительства и ЖКХ «ЛАДА-АРЕНА» СПАСИБО ЗА ВНИМАНИЕ !
Заказчик: Правительство Самарской области Министерство строительства и ЖКХ При поддержке губернатора Самарской области Артякова Владимировича Разработчик: ОАО «АВТОЗАВОДСТРОЙ» при участии компании: «FAST-ER» Программный продукт: «Catia-V 5 R 19» E-mail: azstroy@tolcom. ru Факс: 75 -66 -17 Телефон: 613 -466 «ЛАДА-АРЕНА»
