Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий Управление организации программно-целевого планирования «Создание разведывательно-технологического аварийно-спасательного многофункционального комплекса ведения специализированных работ на радиоактивных загрязненных территориях и объектах» п. 3. 4. 1. 7. (16) организационно-финансового плана реализации в 2012 году ФЦП «Преодоление последствий радиационных аварий на период до 2015 года» Исполнитель: ФГБУ ВНИИ ГОЧС (ФЦ) Москва, 2012
Цель работы повышение технической оснащенности специализированных подразделений МЧС России, привлекаемых к ведению аварийно-спасательных и других неотложных работ на радиоактивно загрязненных территориях путем создания авиатранспортабельного высокоманевренного модуля инженерной и радиационной разведки, отбора проб, а также обеспечения управления АСР применительно к Челябинской области Российской Федерации
ТЕХНИЧЕСКАЯ СПРАВКА ПО разведывательно-технологическому аварийноспасательному многофункциональному комплексу ведения специализированных работ на радиоактивных загрязненных территориях и объектах

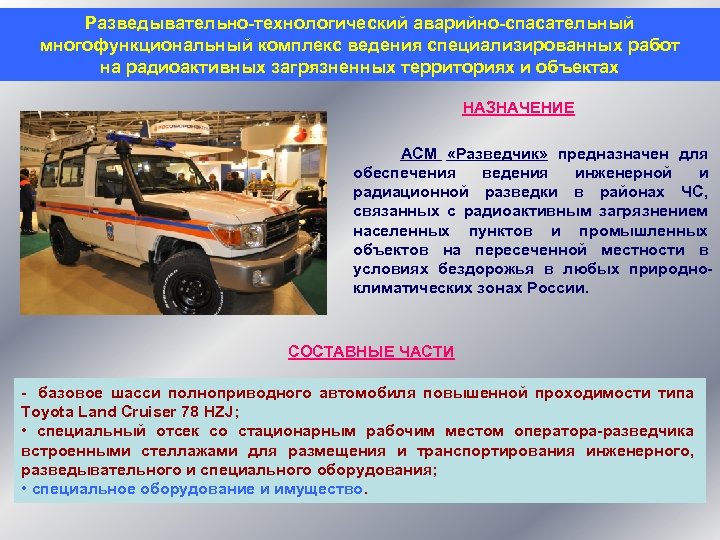

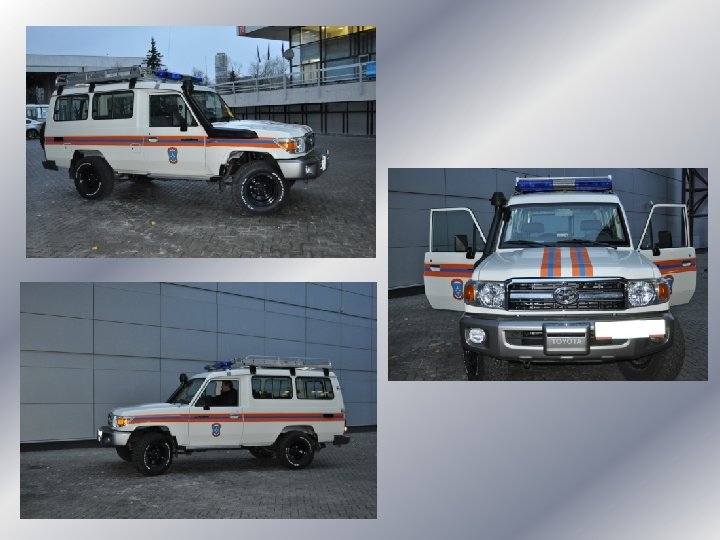

Разведывательно-технологический аварийно-спасательный многофункциональный комплекс ведения специализированных работ на радиоактивных загрязненных территориях и объектах НАЗНАЧЕНИЕ АСМ «Разведчик» предназначен для обеспечения ведения инженерной и радиационной разведки в районах ЧС, связанных с радиоактивным загрязнением населенных пунктов и промышленных объектов на пересеченной местности в условиях бездорожья в любых природноклиматических зонах России. СОСТАВНЫЕ ЧАСТИ - базовое шасси полноприводного автомобиля повышенной проходимости типа Toyota Land Cruiser 78 HZJ; • специальный отсек со стационарным рабочим местом оператора-разведчика встроенными стеллажами для размещения и транспортирования инженерного, разведывательного и специального оборудования; • специальное оборудование и имущество.

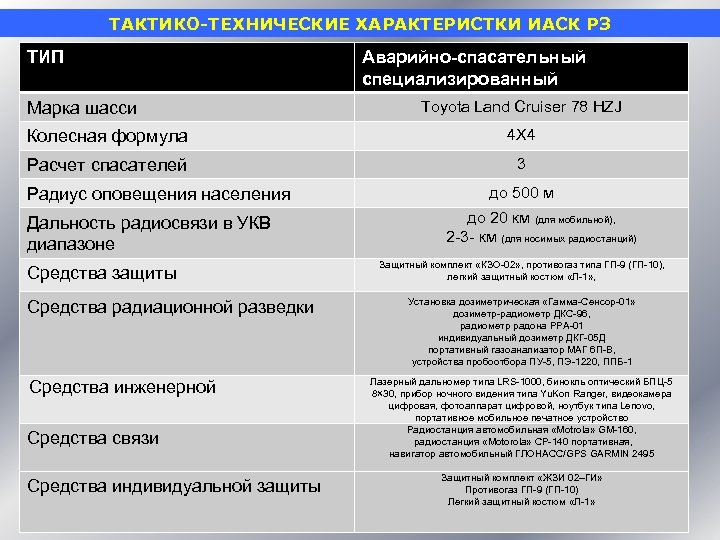

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ ИАСК РЗ ТИП Марка шасси Аварийно-спасательный специализированный Toyota Land Cruiser 78 HZJ Колесная формула 4 Х 4 Расчет спасателей 3 Радиус оповещения населения Дальность радиосвязи в УКВ диапазоне Средства защиты Средства радиационной разведки Средства инженерной Средства связи Средства индивидуальной защиты до 500 м до 20 км (для мобильной), 2 -3 - км (для носимых радиостанций) Защитный комплект «КЗО-02» , противогаз типа ГП-9 (ГП-10), легкий защитный костюм «Л-1» , Установка дозиметрическая «Гамма-Сенсор-01» дозиметр-радиометр ДКС-96, радиометр радона РРА-01 индивидуальный дозиметр ДКГ-05 Д портативный газоанализатор МАГ 6 П-В, устройства пробоотбора ПУ-5, ПЭ-1220, ППБ-1 Лазерный дальномер типа LRS-1000, бинокль оптический БПЦ-5 8× 30, прибор ночного видения типа Yu. Kon Ranger, видеокамера цифровая, фотоаппарат цифровой, ноутбук типа Lenovo, портативное мобильное печатное устройство Радиостанция автомобильная «Motrola» GM-160, радиостанция «Motorola» CP-140 портативная, навигатор автомобильный ГЛОНАСС/GPS GARMIN 2495 Защитный комплект «ЖЗИ 02–ГИ» Противогаз ГП-9 (ГП-10) Легкий защитный костюм «Л-1»

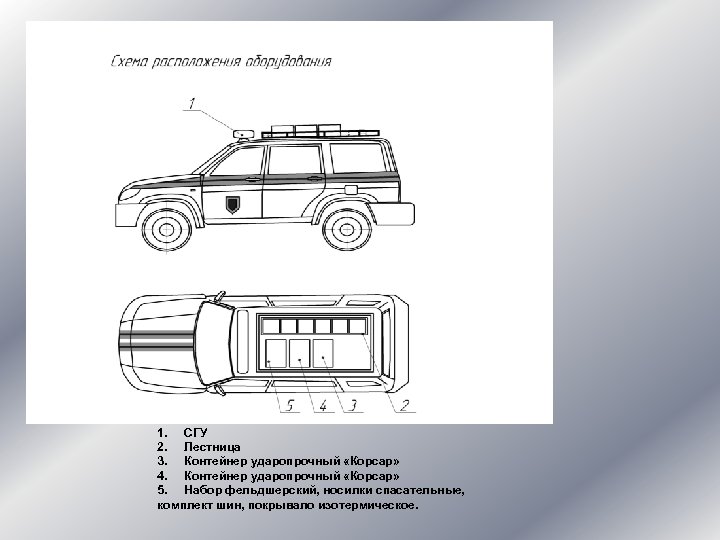

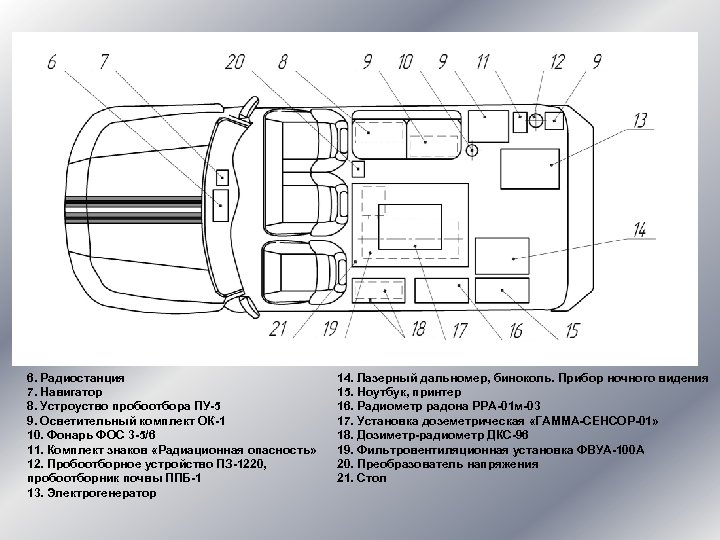

1. СГУ 2. Лестница 3. Контейнер ударопрочный «Корсар» 4. Контейнер ударопрочный «Корсар» 5. Набор фельдшерский, носилки спасательные, комплект шин, покрывало изотермическое.
6. Радиостанция 7. Навигатор 8. Устроуство пробоотбора ПУ-5 9. Осветительный комплект ОК-1 10. Фонарь ФОС 3 -5/6 11. Комплект знаков «Радиационная опасность» 12. Пробоотборное устройство ПЗ-1220, пробоотборник почвы ППБ-1 13. Электрогенератор 14. Лазерный дальномер, биноколь. Прибор ночного видения 15. Ноутбук, принтер 16. Радиометр радона РРА-01 м-03 17. Установка доземетрическая «ГАММА-СЕНСОР-01» 18. Дозиметр-радиометр ДКС-96 19. Фильтровентиляционная установка ФВУА-100 А 20. Преобразователь напряжения 21. Стол

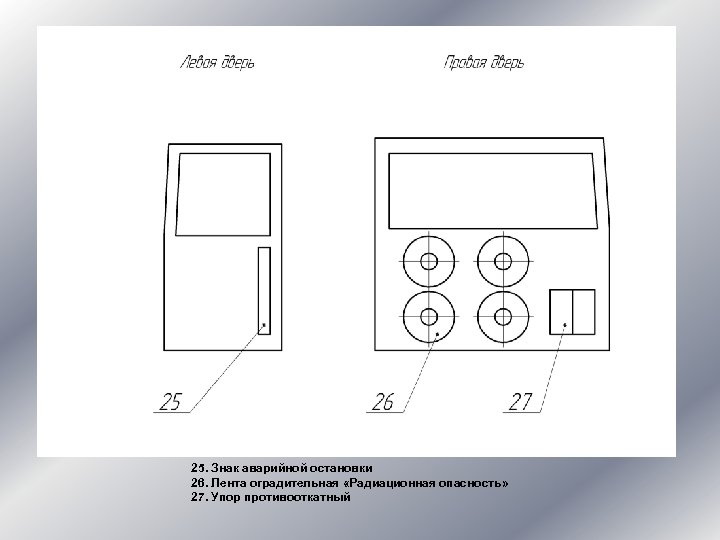

25. Знак аварийной остановки 26. Лента оградительная «Радиационная опасность» 27. Упор противооткатный
КОМПЛЕКТАЦИЯ разведывательно-технологического аварийно-спасательного многофункционального комплекса ведения специализированных работ на радиоактивных загрязненных территориях и объектах

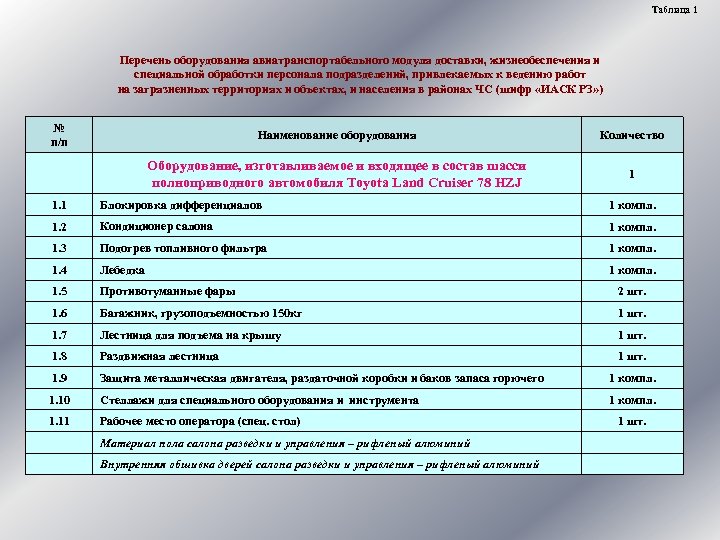

Таблица 1 Перечень оборудования авиатранспортабельного модуля доставки, жизнеобеспечения и специальной обработки персонала подразделений, привлекаемых к ведению работ на загрязненных территориях и объектах, и населения в районах ЧС (шифр «ИАСК РЗ» ) № п/п Наименование оборудования Количество Оборудование, изготавливаемое и входящее в состав шасси полноприводного автомобиля Toyota Land Cruiser 78 HZJ 1 1. 1 Блокировка дифференциалов 1 компл. 1. 2 Кондиционер салона 1 компл. 1. 3 Подогрев топливного фильтра 1 компл. 1. 4 Лебедка 1 компл. 1. 5 Противотуманные фары 2 шт. 1. 6 Багажник, грузоподъемностью 150 кг 1 шт. 1. 7 Лестница для подъема на крышу 1 шт. 1. 8 Раздвижная лестница 1 шт. 1. 9 Защита металлическая двигателя, раздаточной коробки и баков запаса горючего 1 компл. 1. 10 Стеллажи для специального оборудования и инструмента 1 компл. 1. 11 Рабочее место оператора (спец. стол) Материал пола салона разведки и управления – рифленый алюминий Внутренняя обшивка дверей салона разведки и управления – рифленый алюминий 1 шт.

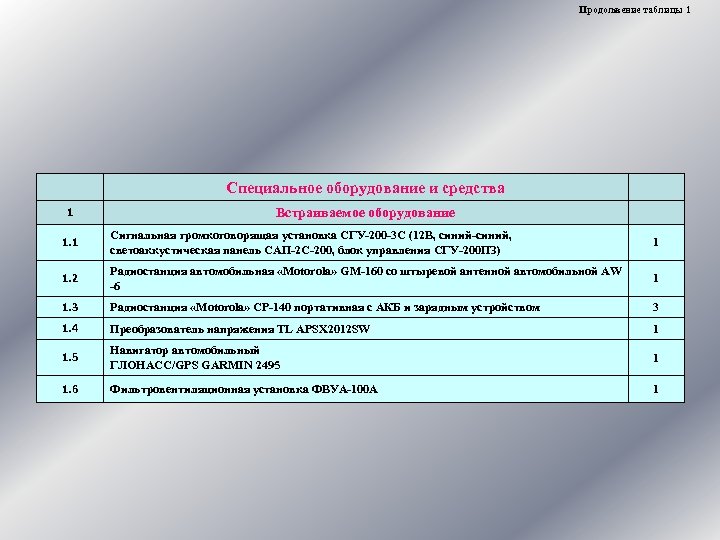

Продолжение таблицы 1 Специальное оборудование и средства 1 Встраиваемое оборудование 1. 1 Сигнальная громкоговорящая установка СГУ-200 -3 С (12 В, синий-синий, светоаккустическая панель САП-2 С-200, блок управления СГУ-200 ПЗ) 1 1. 2 Радиостанция автомобильная «Motorola» GM-160 со штыревой антенной автомобильной AW -6 1 1. 3 Радиостанция «Motorola» CP-140 портативная с АКБ и зарядным устройством 3 1. 4 Преобразователь напряжения TL APSX 2012 SW 1 1. 5 Навигатор автомобильный ГЛОНАСС/GPS GARMIN 2495 1 1. 6 Фильтровентиляционная установка ФВУА-100 А 1

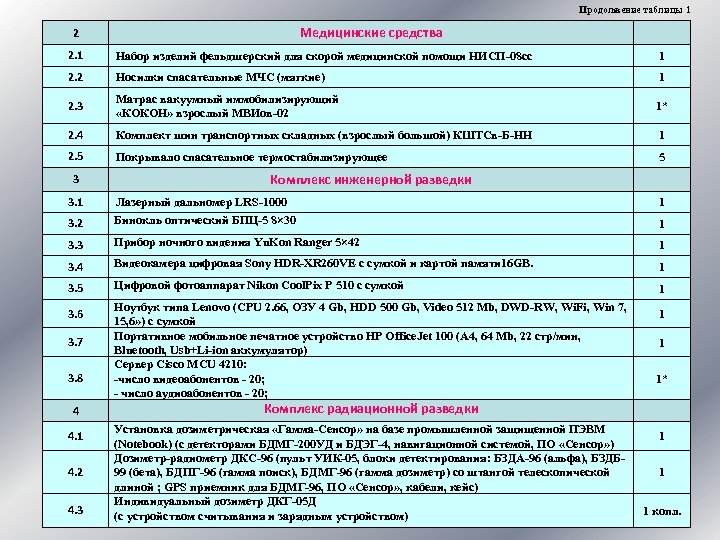

Продолжение таблицы 1 Медицинские средства 2 2. 1 Набор изделий фельдшерский для скорой медицинской помощи НИСП-08 сс 1 2. 2 Носилки спасательные МЧС (мягкие) 1 2. 3 Матрас вакуумный иммобилизирующий «КОКОН» взрослый МВИов-02 1* 2. 4 Комплект шин транспортных складных (взрослый большой) КШТСв-Б-НН 1 2. 5 Покрывало спасательное термостабилизирующее 5 3 Комплекс инженерной разведки 3. 1 Лазерный дальномер LRS-1000 1 3. 2 Бинокль оптический БПЦ-5 8× 30 1 3. 3 Прибор ночного видения Yu. Kon Ranger 5× 42 1 3. 4 Видеокамера цифровая Sony HDR-XR 260 VE с сумкой и картой памяти 16 GB. 1 3. 5 Цифровой фотоаппарат Nikon Cool. Pix P 510 с сумкой 1 3. 6 3. 7 3. 8 4 4. 1 4. 2 4. 3 Ноутбук типа Lenovo (CPU 2. 66, ОЗУ 4 Gb, HDD 500 Gb, Video 512 Mb, DWD-RW, Wi. Fi, Win 7, 15, 6» ) с сумкой Портативное мобильное печатное устройство HP Office. Jet 100 (A 4, 64 Mb, 22 стр/мин, Bluetooth, Usb+Li-ion аккумулятор) Сервер Cisco MCU 4210: -число видеоабонентов - 20; - число аудиоабонентов - 20; 1 1 1* Комплекс радиационной разведки Установка дозиметрическая «Гамма-Сенсор» на базе промышленной защищенной ПЭВМ (Notebook) (с детекторами БДМГ-200 УД и БДЭГ-4, навигационной системой, ПО «Сенсор» ) Дозиметр-радиометр ДКС-96 (пульт УИК-05, блоки детектирования: БЗДА-96 (альфа), БЗДБ 99 (бета), БДПГ-96 (гамма поиск), БДМГ-96 (гамма дозиметр) со штангой телескопической длиной ; GPS приемник для БДМГ-96, ПО «Сенсор» , кабели, кейс) Индивидуальный дозиметр ДКГ-05 Д (с устройством считывания и зарядным устройством) 1 1 1 копл.

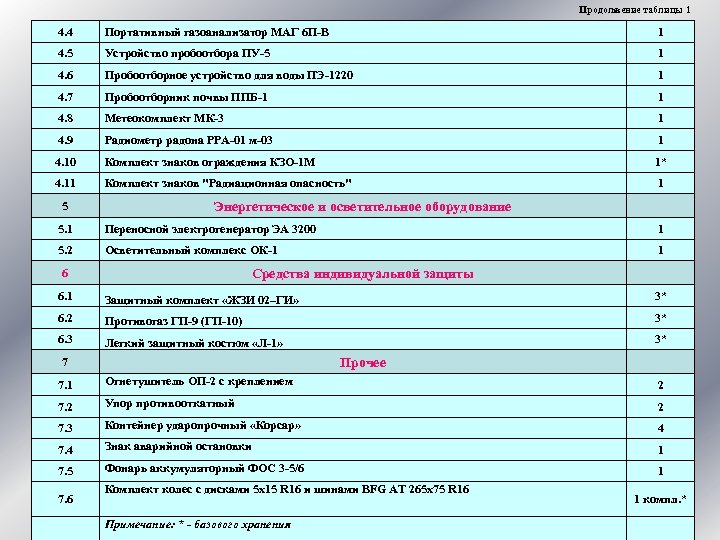

Продолжение таблицы 1 4. 4 Портативный газоанализатор МАГ 6 П-В 1 4. 5 Устройство пробоотбора ПУ-5 1 4. 6 Пробоотборное устройство для воды ПЭ-1220 1 4. 7 Пробоотборник почвы ППБ-1 1 4. 8 Метеокомплект МК-3 1 4. 9 Радиометр радона РРА-01 м-03 1 4. 10 Комплект знаков ограждения КЗО-1 М 1* 4. 11 Комплект знаков "Радиационная опасность" 1 5 Энергетическое и осветительное оборудование 5. 1 Переносной электрогенератор ЭА 3200 1 5. 2 Осветительный комплекс ОК-1 1 Средства индивидуальной защиты 6 6. 1 Защитный комплект «ЖЗИ 02–ГИ» 3* 6. 2 Противогаз ГП-9 (ГП-10) 3* 6. 3 Легкий защитный костюм «Л-1» 3* Прочее 7 7. 1 Огнетушитель ОП-2 с креплением 2 7. 2 Упор противооткатный 2 7. 3 Контейнер ударопрочный «Корсар» 4 7. 4 Знак аварийной остановки 1 7. 5 Фонарь аккумуляторный ФОС 3 -5/6 1 7. 6 Комплект колес с дисками 5 х15 R 16 и шинами BFG AT 265 х75 R 16 Примечание: * - базового хранения 1 компл. *
ОБОРУДОВАНИЕ ОТДЕЛЬНЫХ ГРУПП ПО НАЗНАЧЕНИЮ
Шасси Toyota Land Cruiser 78 HZJ

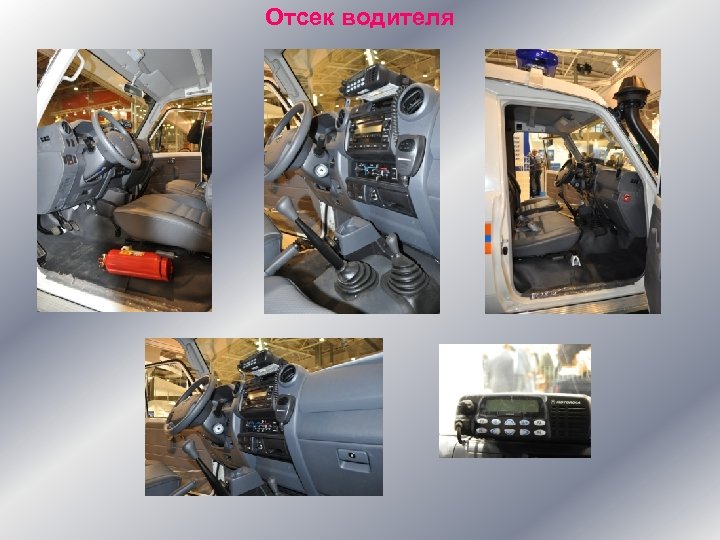

Отсек водителя

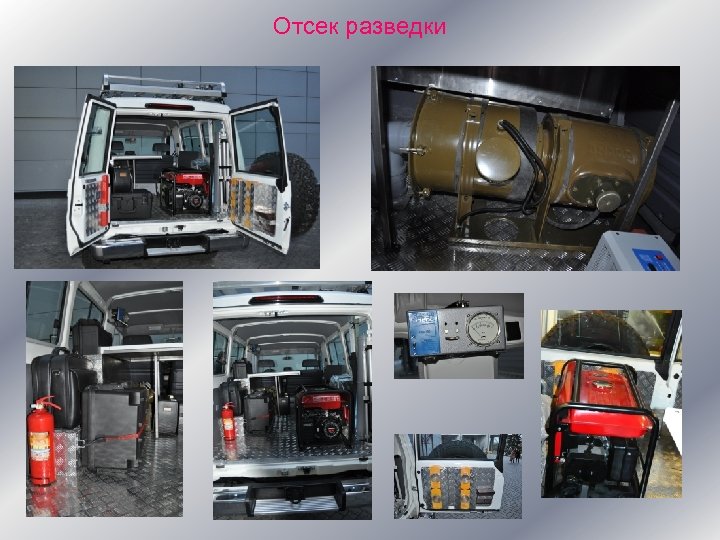

Отсек разведки

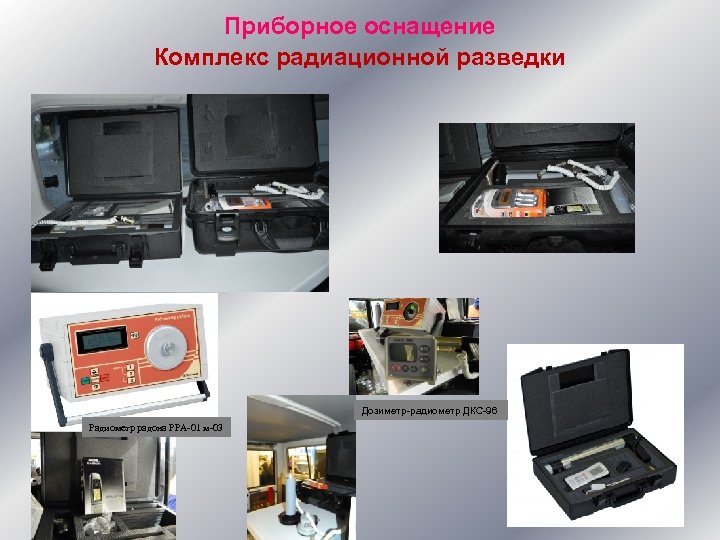

Приборное оснащение Комплекс радиационной разведки Дозиметр-радиометр ДКС-96 Радиометр радона РРА-01 м-03

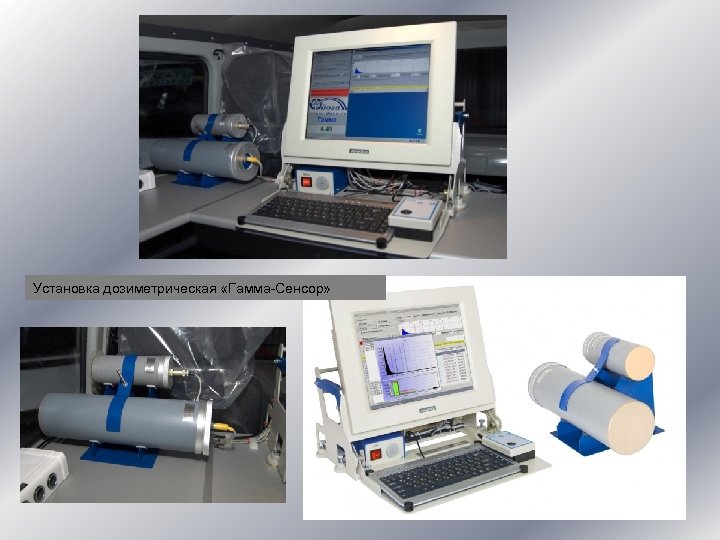

Установка дозиметрическая «Гамма-Сенсор»

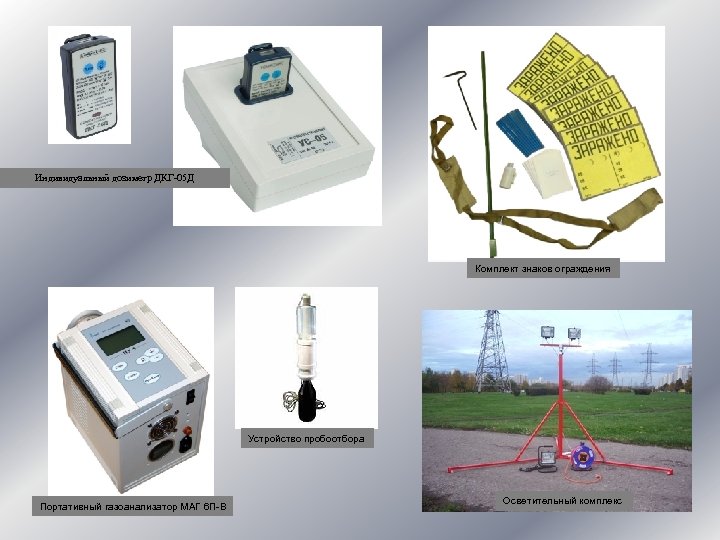

Индивидуальный дозиметр ДКГ-05 Д Комплект знаков ограждения Устройство пробоотбора Портативный газоанализатор МАГ 6 П-В Осветительный комплекс

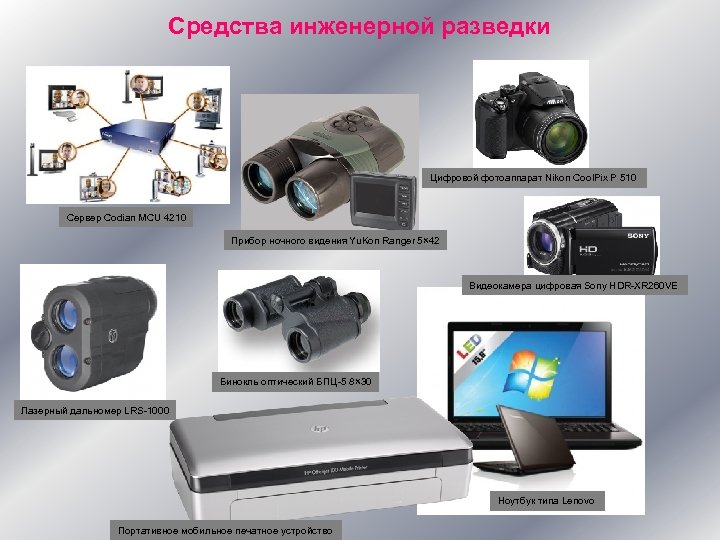

Средства инженерной разведки Цифровой фотоаппарат Nikon Cool. Pix P 510 Сервер Сodian MCU 4210 Прибор ночного видения Yu. Kon Ranger 5× 42 Видеокамера цифровая Sony HDR-XR 260 VE Бинокль оптический БПЦ-5 8× 30 Лазерный дальномер LRS-1000 Ноутбук типа Lenovo Портативное мобильное печатное устройство

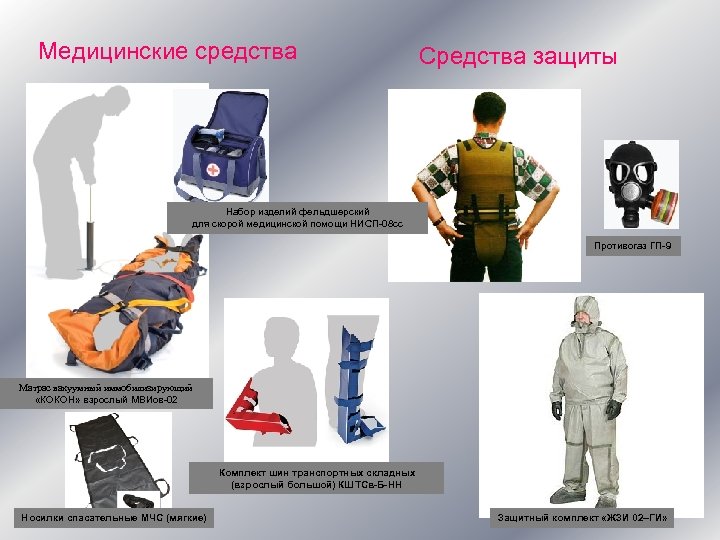

Медицинские средства Средства защиты Набор изделий фельдшерский для скорой медицинской помощи НИСП-08 сс Противогаз ГП-9 Матрас вакуумный иммобилизирующий «КОКОН» взрослый МВИов-02 Комплект шин транспортных складных (взрослый большой) КШТСв-Б-НН Носилки спасательные МЧС (мягкие) Защитный комплект «ЖЗИ 02–ГИ»
