* Міністерство освіти і науки України Запорізький гідроенергетичний коледж Запорізької державної інженерної академії ПРОЕКТ КАПІТАЛЬНОГО РЕМОНТУ РЕДУКТОРА ЕЛЕВАТОРА Розробив А. Р. Мемарнішвілі Керівник проекту Ю. А. Барінова 2014 р.

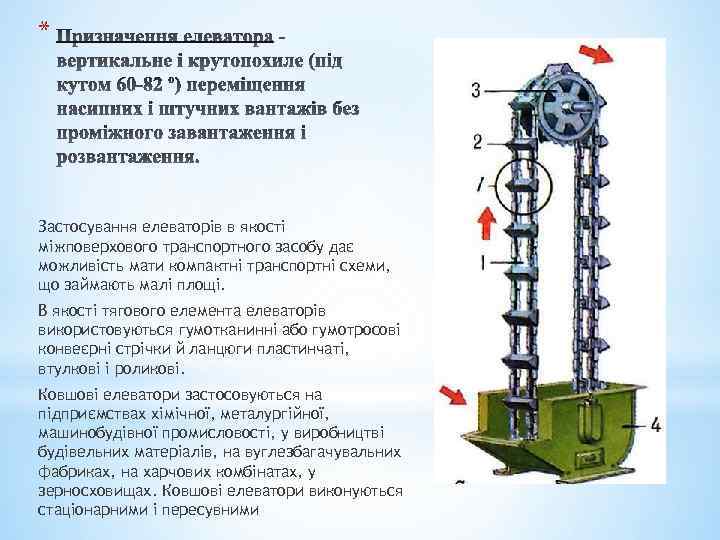

* Застосування елеваторів в якості міжповерхового транспортного засобу дає можливість мати компактні транспортні схеми, що займають малі площі. В якості тягового елемента елеваторів використовуються гумотканинні або гумотросові конвеєрні стрічки й ланцюги пластинчаті, втулкові і роликові. Ковшові елеватори застосовуються на підприємствах хімічної, металургійної, машинобудівної промисловості, у виробництві будівельних матеріалів, на вуглезбагачувальних фабриках, на харчових комбінатах, у зерносховищах. Ковшові елеватори виконуються стаціонарними і пересувними

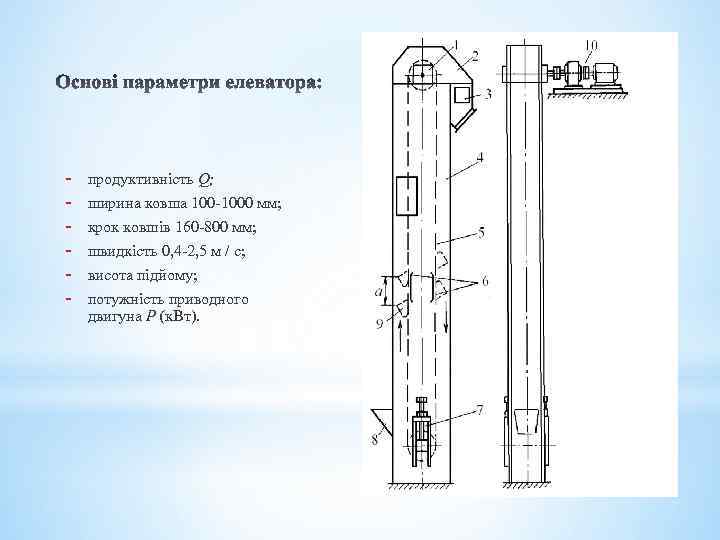

- продуктивність Q; ширина ковша 100 -1000 мм; крок ковшів 160 -800 мм; швидкість 0, 4 -2, 5 м / с; висота підйому; потужність приводного двигуна Р (к. Вт).

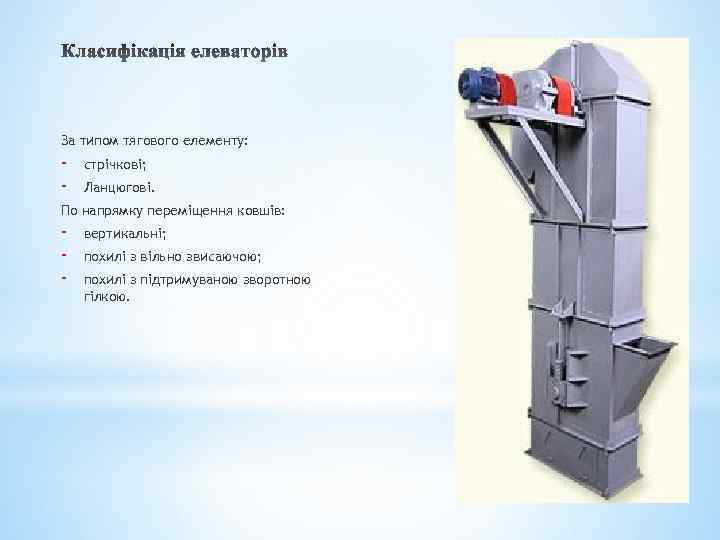

За типом тягового елементу: - стрічкові; Ланцюгові. По напрямку переміщення ковшів: - вертикальні; похилі з вільно звисаючою; похилі з підтримуваною зворотною гілкою.

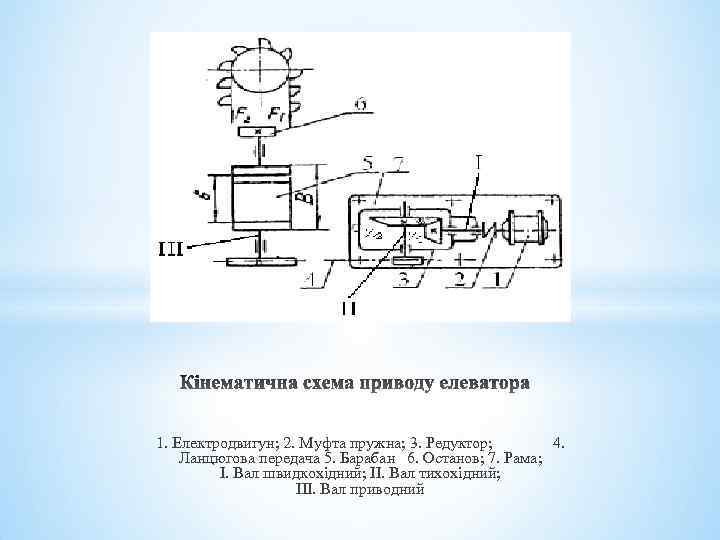

1. Електродвигун; 2. Муфта пружна; 3. Редуктор; 4. Ланцюгова передача 5. Барабан 6. Останов; 7. Рама; I. Вал швидкохідний; II. Вал тихохідний; III. Вал приводний

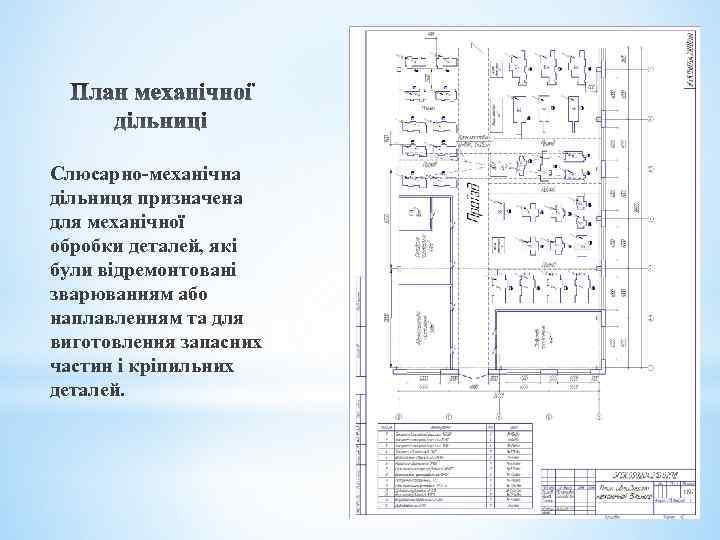

Слюсарно-механічна дільниця призначена для механічної обробки деталей, які були відремонтовані зварюванням або наплавленням та для виготовлення запасних частин і кріпильних деталей.

* На другому листі знаходиться робоче креслення валу-шестерні m = 7, z = 14. * Вал-шестерня є проміжним валом між тихохідним і швидкохідним валами у редукторі. На ньому за допомогою шпонки встановлене зубчате колесо

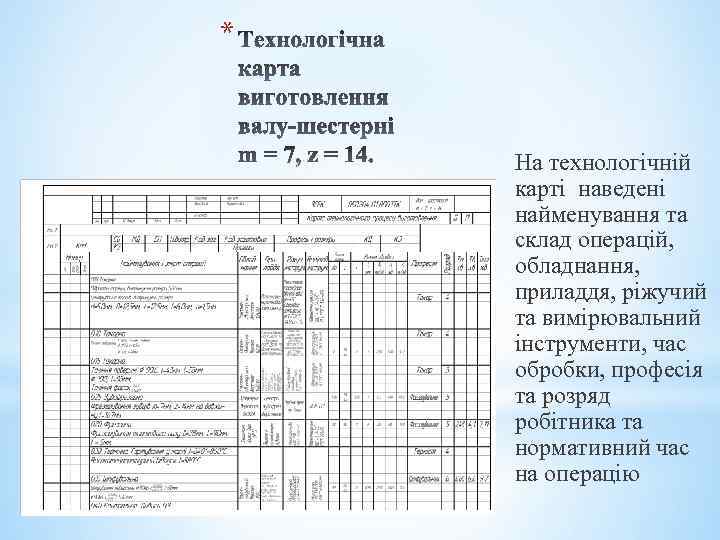

* На технологічній карті наведені найменування та склад операцій, обладнання, приладдя, ріжучий та вимірювальний інструменти, час обробки, професія та розряд робітника та нормативний час на операцію

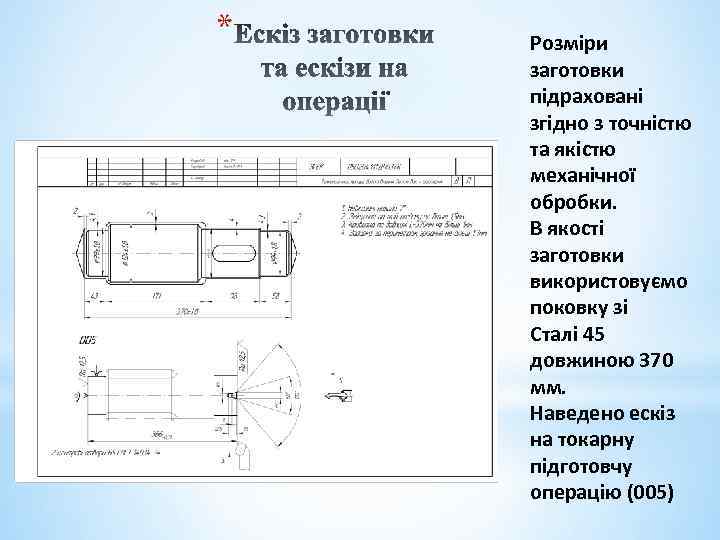

* Розміри заготовки підраховані згідно з точністю та якістю механічної обробки. В якості заготовки використовуємо поковку зі Сталі 45 довжиною 370 мм. Наведено ескіз на токарну підготовчу операцію (005)

*

*

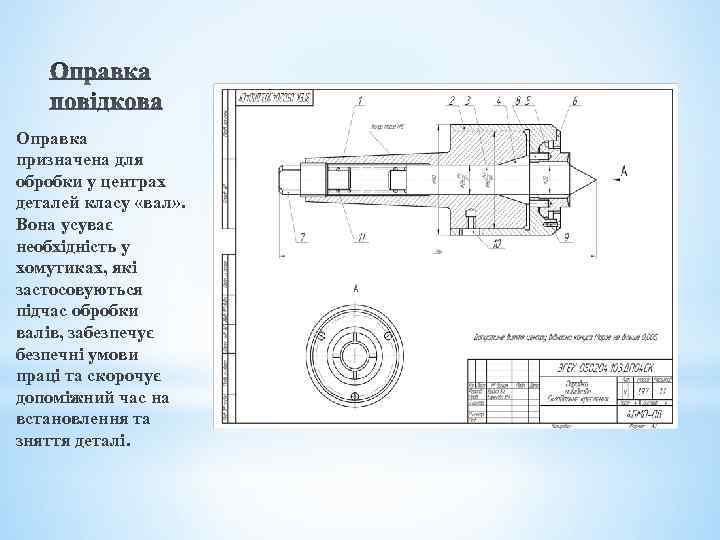

Оправка призначена для обробки у центрах деталей класу «вал» . Вона усуває необхідність у хомутиках, які застосовуються підчас обробки валів, забезпечує безпечні умови праці та скорочує допоміжний час на встановлення та зняття деталі.

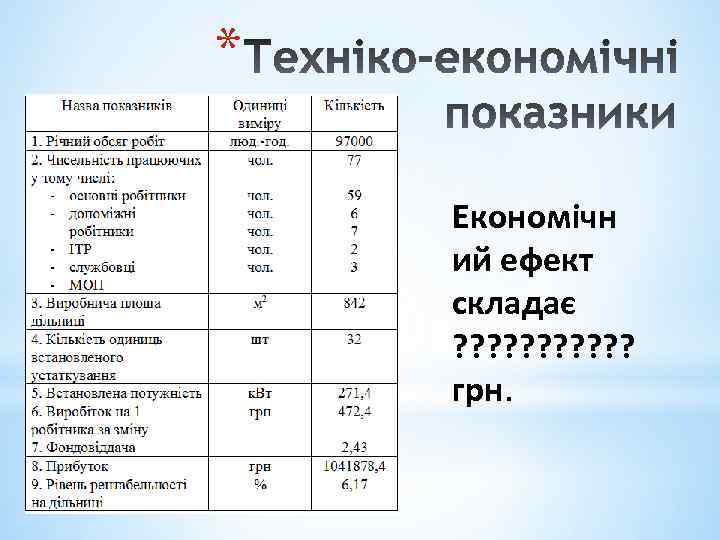

* Економічн ий ефект складає ? ? ? грн.

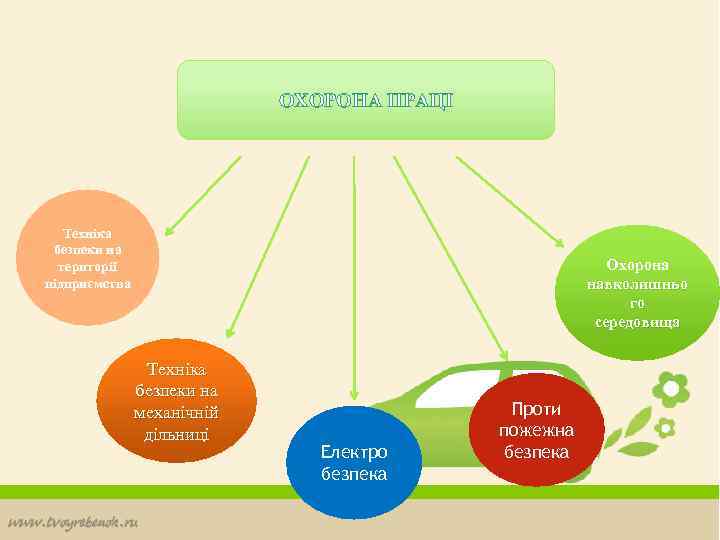

ОХОРОНА ПРАЦІ Техніка безпеки на території підприємства Охорона навколишньо го середовища Техніка безпеки на механічній дільниці Електро безпека Проти пожежна безпека
