Міністерство освіти і науки України Вище професійне училище № 21 м. Миколаєва Технологія збірки системного блоку. Підключення основних та периферійних пристроїв. Виконав: учень гр. О-31 Загороднюк Богдан м. Миколаїв - 2016 р

Метою дипломної роботи є розповісти з чого складається системний блок та для чого він призначений, та яким чином проводиться підключення його частин та переферійних пристроїв.

План: 1. Що таке системний блок 2. Переферійні пристрої 3. Технологія збірки системного блоку

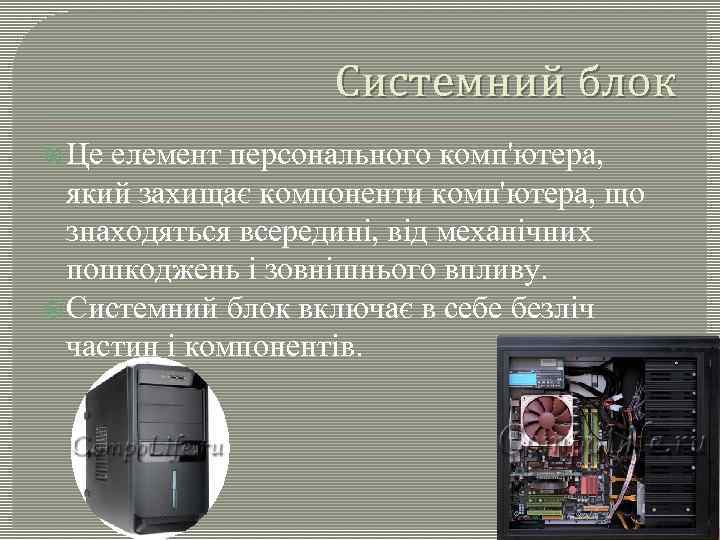

Системний блок Це елемент персонального комп'ютера, який захищає компоненти комп'ютера, що знаходяться всередині, від механічних пошкоджень і зовнішнього впливу. Системний блок включає в себе безліч частин і компонентів.

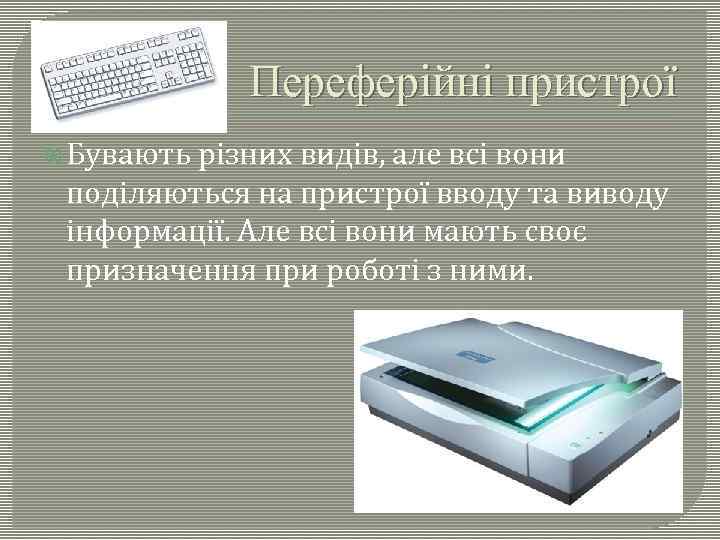

Переферійні пристрої Бувають різних видів, але всі вони поділяються на пристрої вводу та виводу інформації. Але всі вони мають своє призначення при роботі з ними.

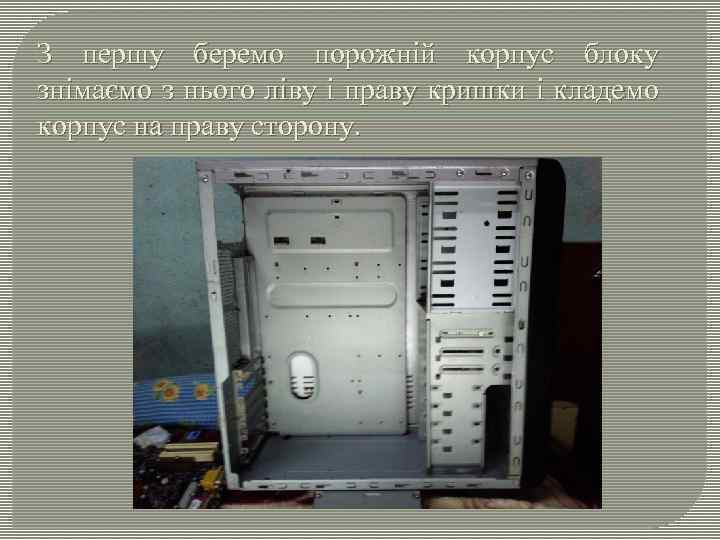

З першу беремо порожній корпус блоку знімаємо з нього ліву і праву кришки і кладемо корпус на праву сторону.

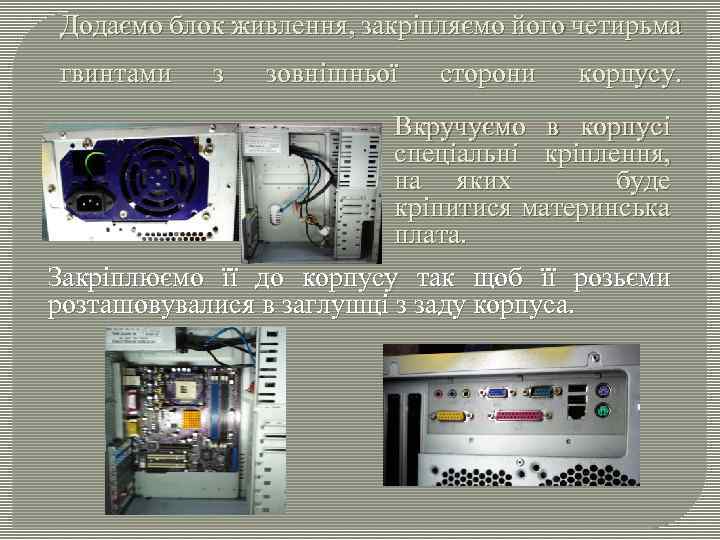

Додаємо блок живлення, закріпляємо його четирьма гвинтами з зовнішньої сторони корпусу. Вкручуємо в корпусі спеціальні кріплення, на яких буде кріпитися материнська плата. Закріплюємо її до корпусу так щоб її розьєми розташовувалися в заглушці з заду корпуса.

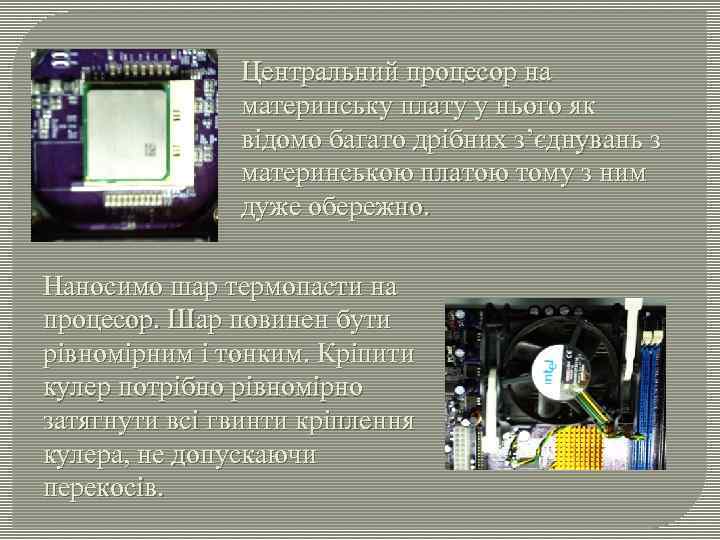

Центральний процесор на материнську плату у нього як відомо багато дрібних з’єднувань з материнською платою тому з ним дуже обережно. Наносимо шар термопасти на процесор. Шар повинен бути рівномірним і тонким. Кріпити кулер потрібно рівномірно затягнути всі гвинти кріплення кулера, не допускаючи перекосів.

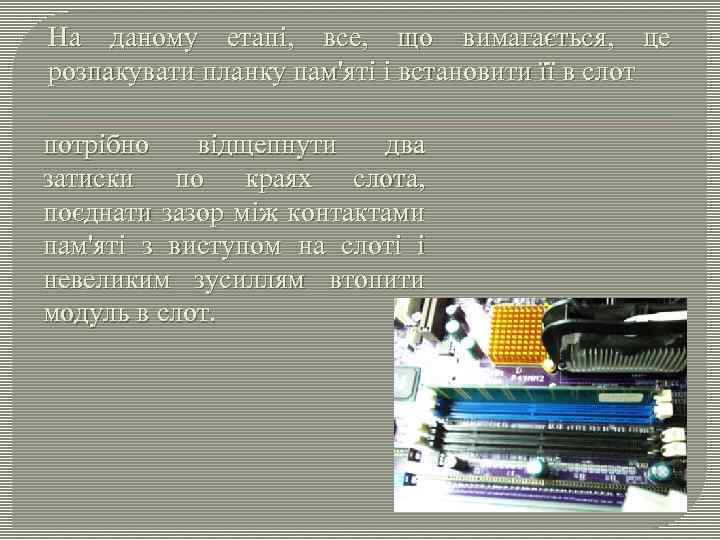

На даному етапі, все, що вимагається, це розпакувати планку пам'яті і встановити її в слот потрібно відщепнути два затиски по краях слота, поєднати зазор між контактами пам'яті з виступом на слоті і невеликим зусиллям втопити модуль в слот.

Підключаю USB та Audio роз'єми на передній панелі корпусу. Потрібно просто увіткнути їх у відповідний йому на материнській платі. Зазвичай всі роз'єми підписані. Важливо при підключенні індикаторів (коннектори з написом HDD LED і POWER LED) не плутати полярність. При підключенні кнопок (коннектори з написом POWER SW і RESET SW) дотримуватись полярності необов'язково.

Живлення на материнську плату підключаємо за допомогою 24 -х контактного роз'єму. Живлення на процесор підключаємо за допомогою 4 -х або 8 -ми контактного роз'єму.

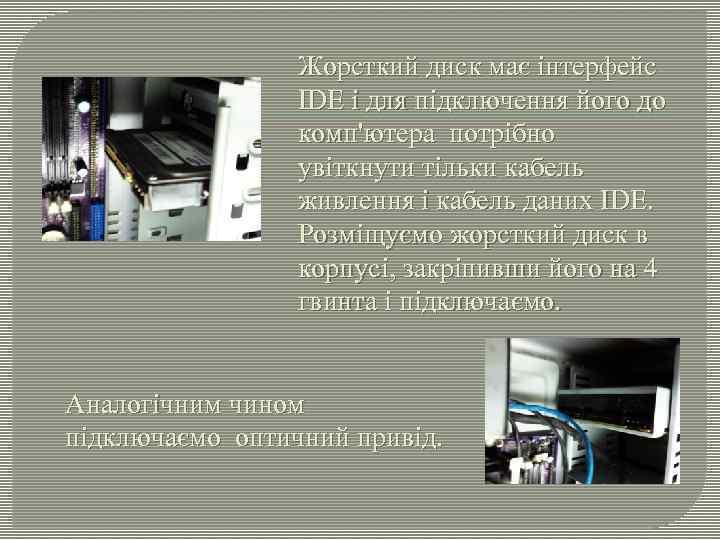

Жорсткий диск має інтерфейс IDE і для підключення його до комп'ютера потрібно увіткнути тільки кабель живлення і кабель даних IDE. Розміщуємо жорсткий диск в корпусі, закріпивши його на 4 гвинта і підключаємо. Аналогічним чином підключаємо оптичний привід.

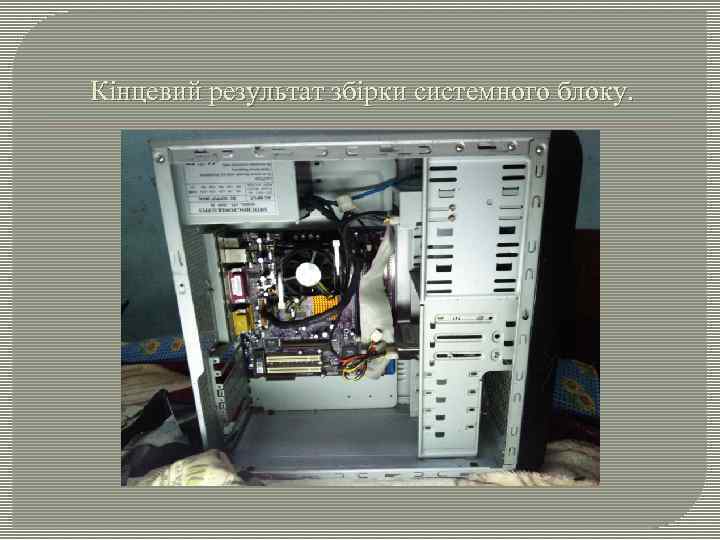

Кінцевий результат збірки системного блоку.

Висновок В період створення дипломної роботи стало зрозуміло що складові системного блоку дійсно дуже цікаві і різні але разом вони працюють на одну мету, вони взаємодіють і без одного із них ПК не буде працювати або буде давати збій в той чи іншій роботі.
