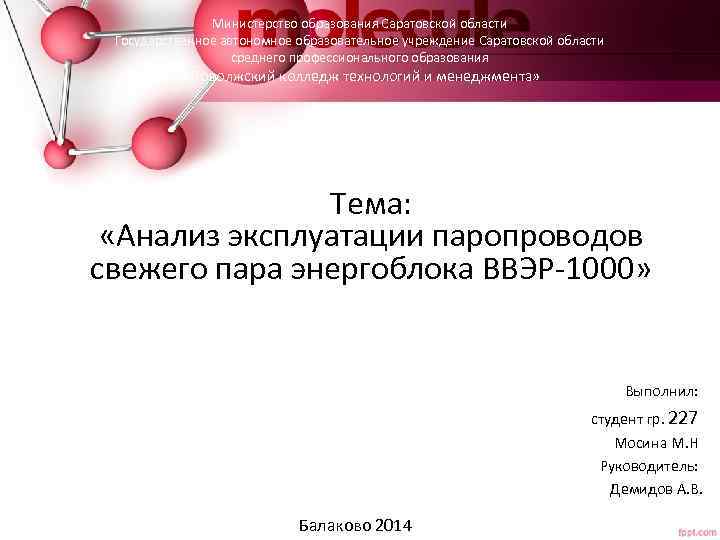

Министерство образования Саратовской области Государственное автономное образовательное учреждение Саратовской области среднего профессионального образования «Поволжский колледж технологий и менеджмента» Тема: «Анализ эксплуатации паропроводов свежего пара энергоблока ВВЭР-1000» Выполнил: студент гр. 227 Мосина М. Н Руководитель: Демидов А. В. Балаково 2014
Цель проекта Поиск путей повышения тепловой экономичности при эксплуатации трубопроводов и арматуры АЭС Поиск путей повышения надёжности трубопроводов и арматуры АЭС Поиск путей продления срока службы трубопроводов и арматуры АЭС

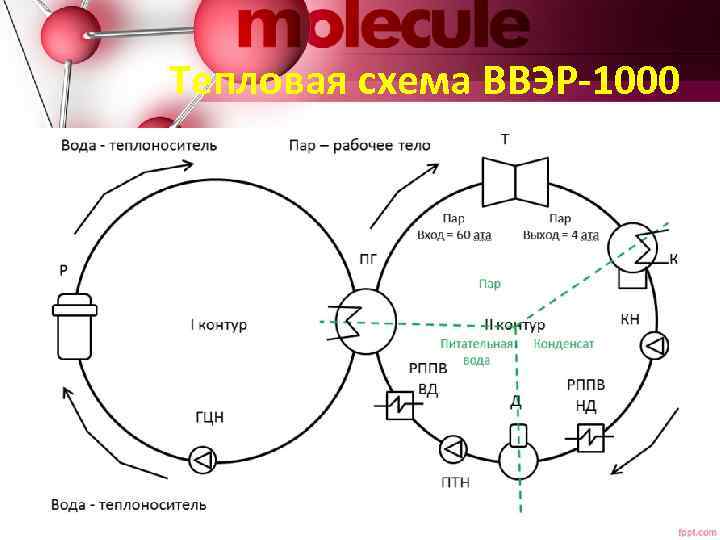

Тепловая схема ВВЭР-1000
Классификация трубопроводов Классификация по назначению по техническим характеристикам

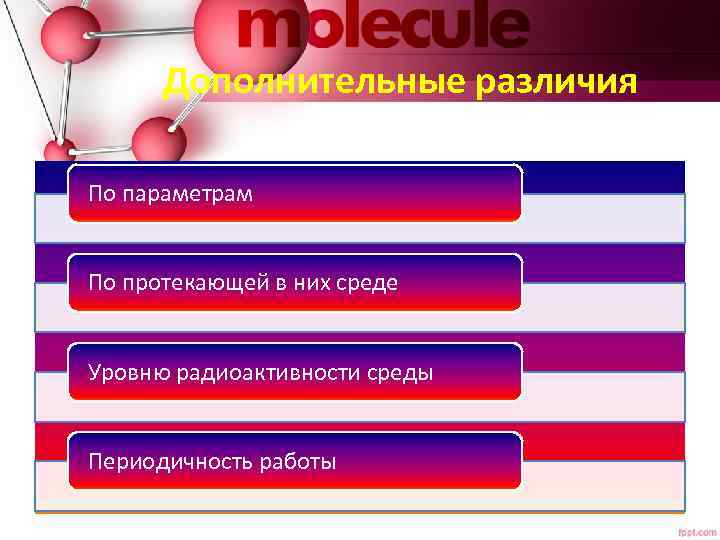

Дополнительные различия По параметрам По протекающей в них среде Уровню радиоактивности среды Периодичность работы

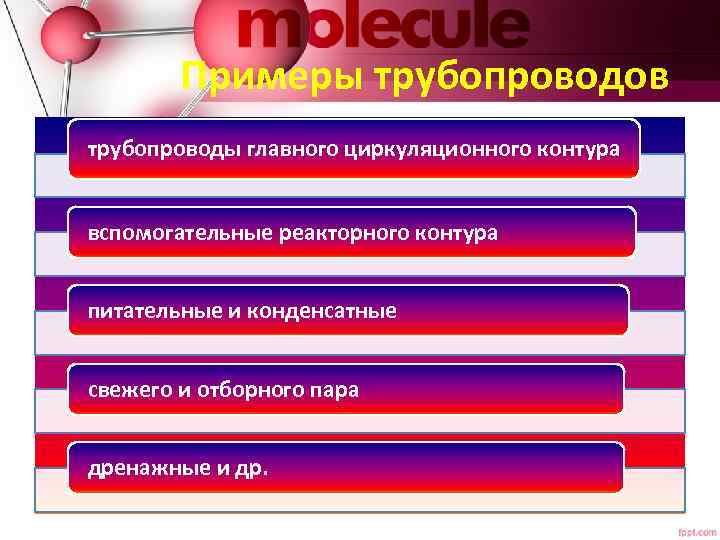

Примеры трубопроводов трубопроводы главного циркуляционного контура вспомогательные реакторного контура питательные и конденсатные свежего и отборного пара дренажные и др.

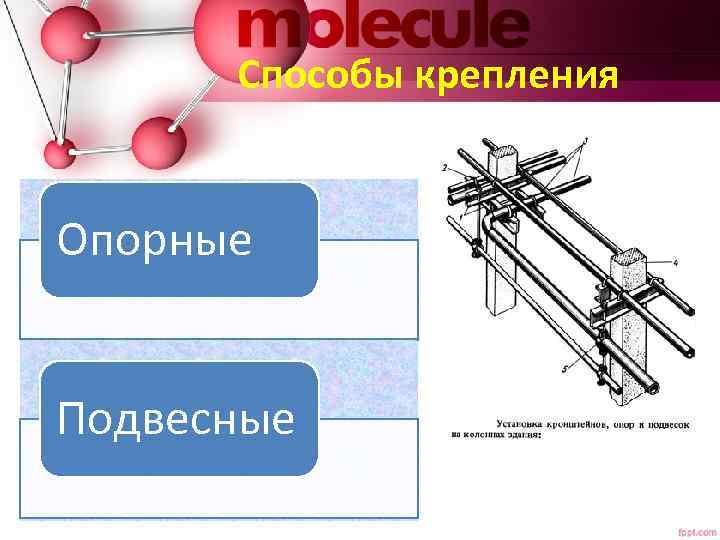

Способы крепления Опорные Подвесные

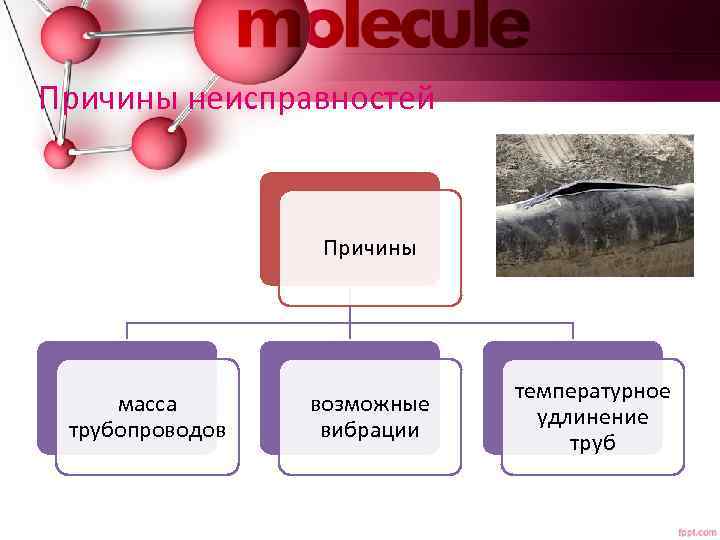

Причины неисправностей Причины масса трубопроводов возможные вибрации температурное удлинение труб

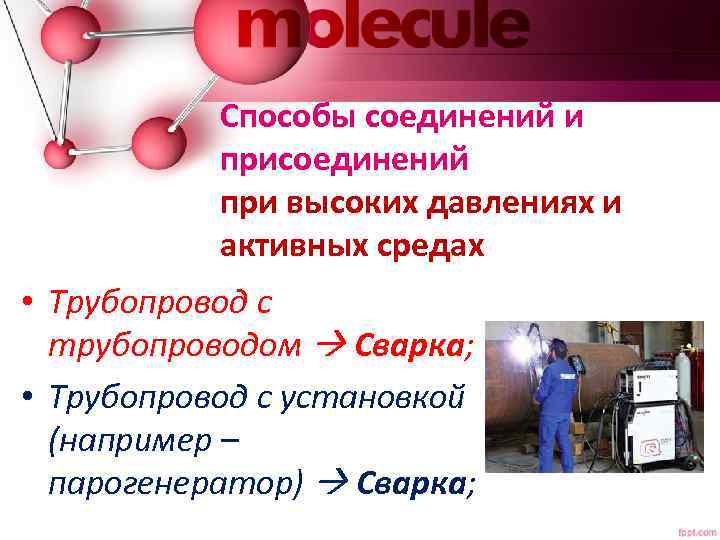

Способы соединений и присоединений при высоких давлениях и активных средах • Трубопровод с трубопроводом Сварка; • Трубопровод с установкой (например – парогенератор) Сварка;

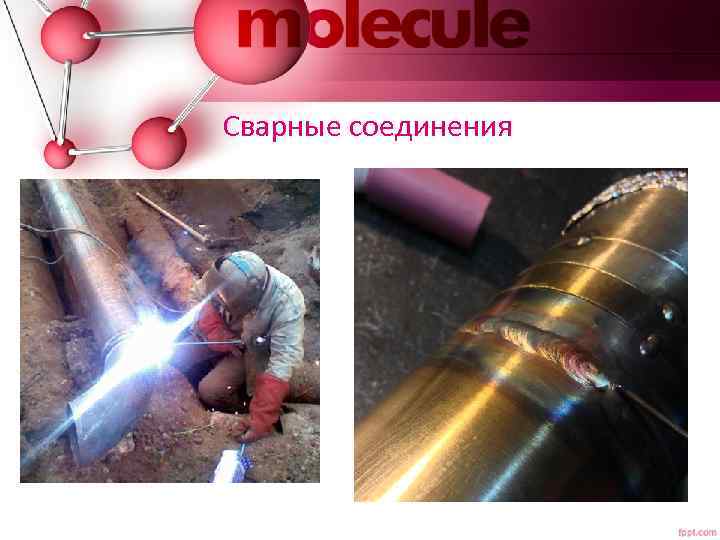

Сварные соединения

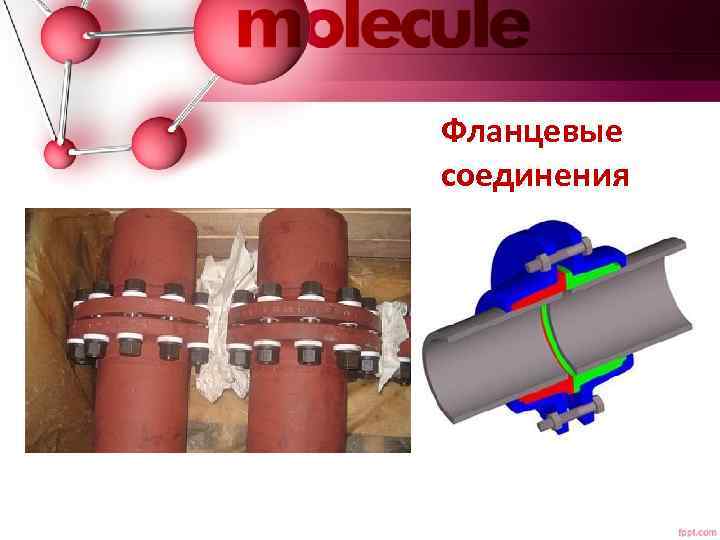

Фланцевые соединения

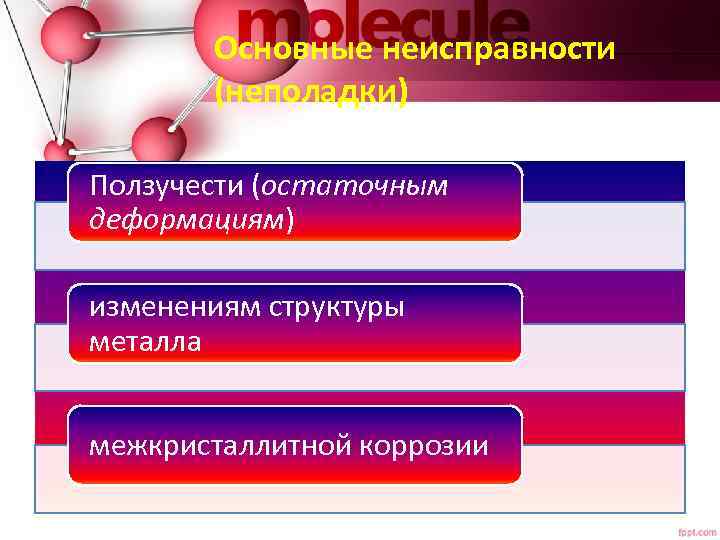

Основные неисправности (неполадки) Ползучести (остаточным деформациям) изменениям структуры металла межкристаллитной коррозии

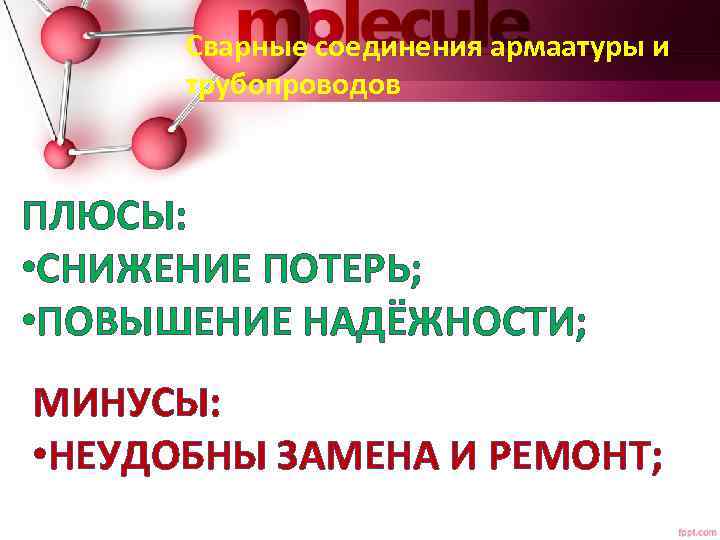

Сварные соединения армаатуры и трубопроводов ПЛЮСЫ: • СНИЖЕНИЕ ПОТЕРЬ; • ПОВЫШЕНИЕ НАДЁЖНОСТИ; МИНУСЫ: • НЕУДОБНЫ ЗАМЕНА И РЕМОНТ;

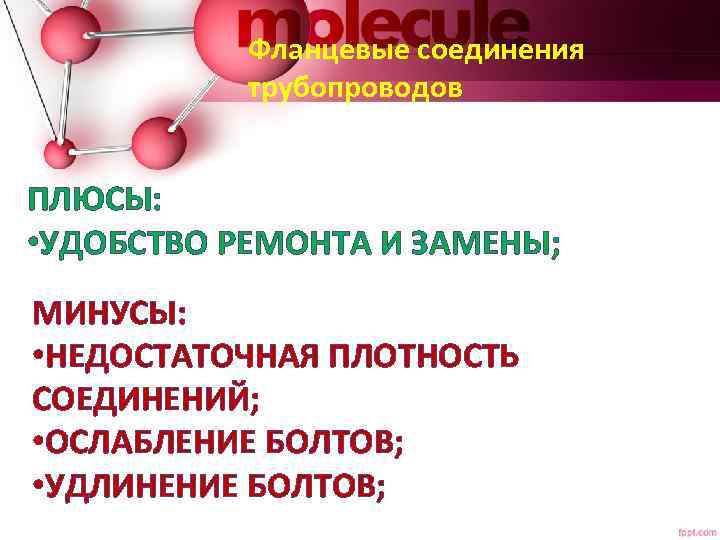

Фланцевые соединения трубопроводов ПЛЮСЫ: • УДОБСТВО РЕМОНТА И ЗАМЕНЫ; МИНУСЫ: • НЕДОСТАТОЧНАЯ ПЛОТНОСТЬ СОЕДИНЕНИЙ; • ОСЛАБЛЕНИЕ БОЛТОВ; • УДЛИНЕНИЕ БОЛТОВ;

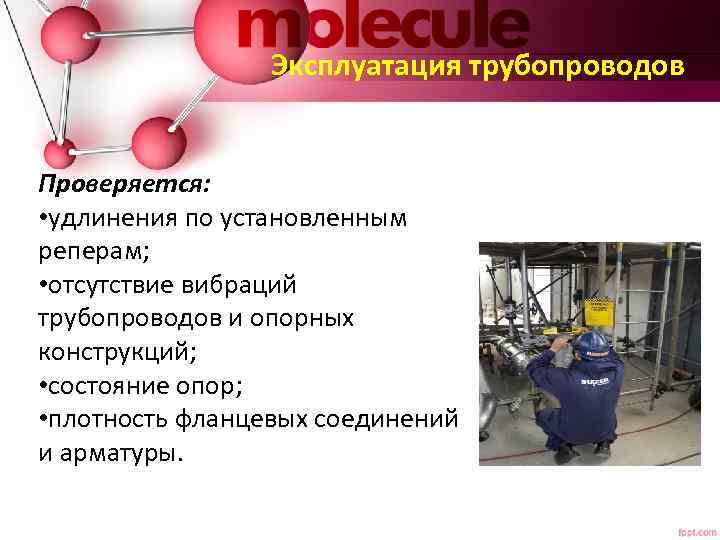

Эксплуатация трубопроводов Проверяется: • удлинения по установленным реперам; • отсутствие вибраций трубопроводов и опорных конструкций; • состояние опор; • плотность фланцевых соединений и арматуры.

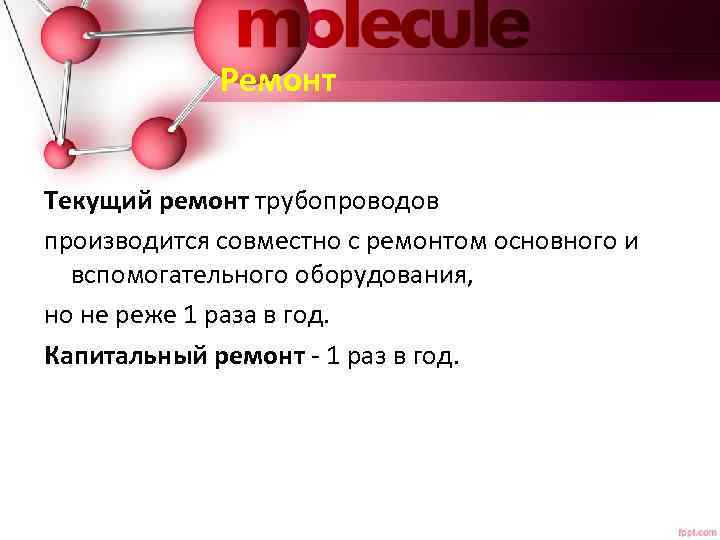

Ремонт Текущий ремонт трубопроводов производится совместно с ремонтом основного и вспомогательного оборудования, но не реже 1 раза в год. Капитальный ремонт - 1 раз в год.

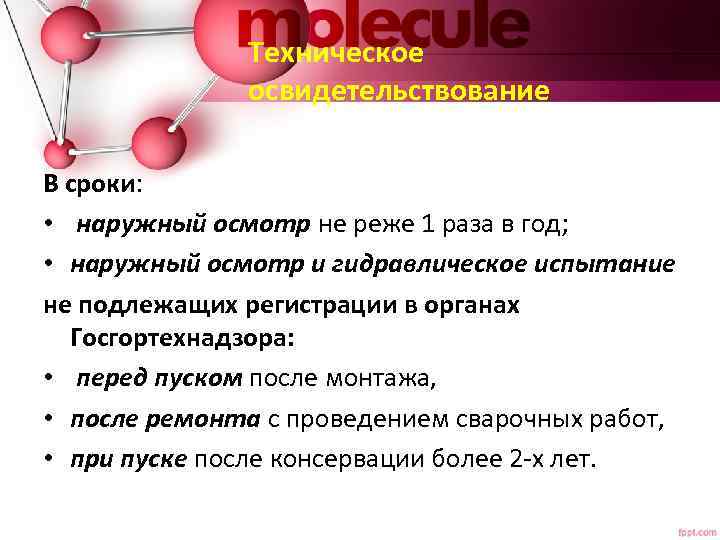

Техническое освидетельствование В сроки: • наружный осмотр не реже 1 раза в год; • наружный осмотр и гидравлическое испытание не подлежащих регистрации в органах Госгортехнадзора: • перед пуском после монтажа, • после ремонта с проведением сварочных работ, • при пуске после консервации более 2 -х лет.

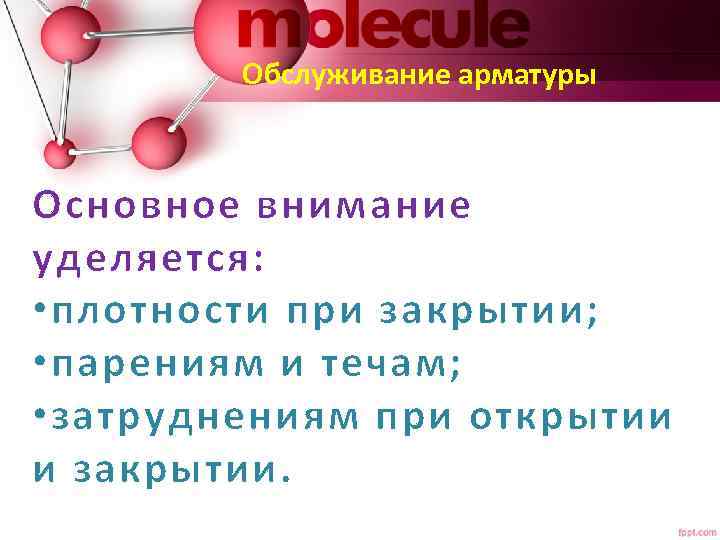

Обслуживание арматуры Основное внимание уделяется: • плотности при закрытии; • парениям и течам; • затруднениям при открытии и закрытии.

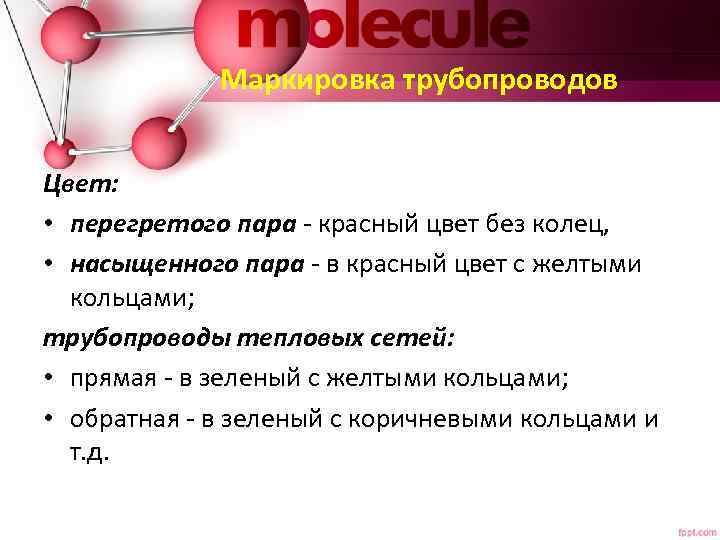

Маркировка трубопроводов Цвет: • перегретого пара - красный цвет без колец, • насыщенного пара - в красный цвет с желтыми кольцами; трубопроводы тепловых сетей: • прямая - в зеленый с желтыми кольцами; • обратная - в зеленый с коричневыми кольцами и т. д.

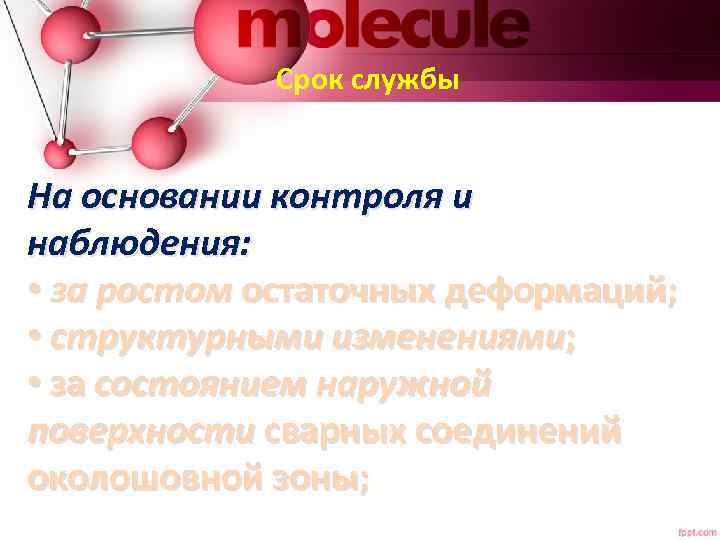

Срок службы На основании контроля и наблюдения: • за ростом остаточных деформаций; • структурными изменениями; • за состоянием наружной поверхности сварных соединений околошовной зоны;

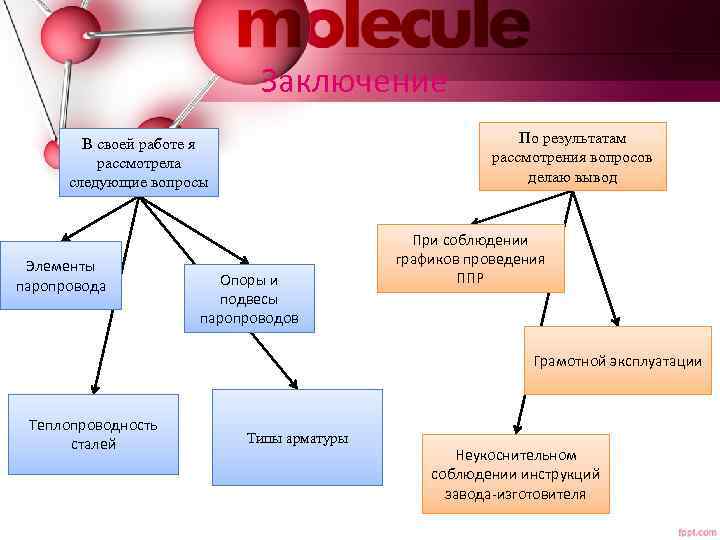

Заключение По результатам рассмотрения вопросов делаю вывод В своей работе я рассмотрела следующие вопросы Элементы паропровода Опоры и подвесы паропроводов При соблюдении графиков проведения ППР Грамотной эксплуатации Теплопроводность сталей Типы арматуры Неукоснительном соблюдении инструкций завода-изготовителя
