Министерство образования Рязанской области Областное государственное бюджетное профессиональное образовательное учреждение «РЯЗАНСКИЙ КОЛЛЕДЖ ЭЛЕКТРОНИКИ» Выпускная квалификационная работа на тему: Проектирование локальной вычислительной сети с доступом в сеть Интернет Павелецкой СОШ № 1 Скопинского района Выполнил студент ОГБПОУ «РКЭ» группы КС-405 специальности (09. 02 Компьютерные сети) Мирошкин Александр Сергеевич Руководитель дипломного проекта: Зав. лабораторией ОГБПОУ «Рязанский колледж электроники» Янкина О. В. ОГБПОУ "Рязанский колледж электроники"
Актуальность выбранной темы определяется следующим: – – отсутствие доступа в сеть Интернет в кабинетах директора, учительской и в кабинете информатики использование одного МФУ с нескольких рабочих станций ОГБПОУ "Рязанский колледж электроники"
Объект и предмет исследования Объектом исследования является проектируемая локальная сеть в Павелецкой СОШ № 1 Предметом исследования является проектируемая проводная локальная вычислительная сеть с доступом в сеть Интернет Павелецкой СОШ № 1 ОГБПОУ "Рязанский колледж электроники"
Цель дипломного проекта – проектирование проводной ЛВС для нескольких кабинетов Павелецкой СОШ № 1 Скопинского района. – обеспечение доступа в сеть Интернет всех рабочих станций в выбранных кабинетах ОГБПОУ "Рязанский колледж электроники"
Задачи, которые необходимо решить для достижения цели дипломного проектирования Спроектировать сеть с доступом в сеть Интернет Проанализировать структуру Выбрать наиболее подходящую топологию сети Подобрать оборудование Рассчитать экономическую эффективность ОГБПОУ "Рязанский колледж электроники"
Введение в тему дипломного проекта Павелецкая СОШ № 1 действует с 60 -х годов в посёлке Павелец. На данный момент в школе производится обучение 205 человек. На данный момент в школе присутствует доступ в глобальную сеть интернет представленный компанией Мегафон. ОГБПОУ "Рязанский колледж электроники"
Раздел 1. Теоретическая часть. В теоретической части описываются: подробная информация об образовательном учреждении; информация о сетевых топологиях; сведения о локальных сетях; ОГБПОУ "Рязанский колледж электроники"
Раздел 2. Проектная часть В проектной части осуществлено: подобрана топология; спроектирована вертикальная и горизонтальная СКС; произведён расчет длины СКС; подобрано сетевое оборудование; ОГБПОУ "Рязанский колледж электроники"
Топология звезда ОГБПОУ "Рязанский колледж электроники"
Вертикальная СКС ОГБПОУ "Рязанский колледж электроники"

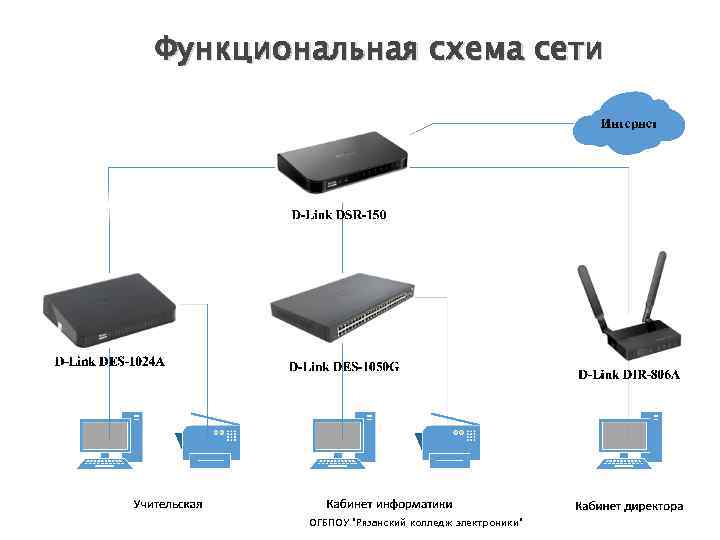

Функциональная схема сети ОГБПОУ "Рязанский колледж электроники"

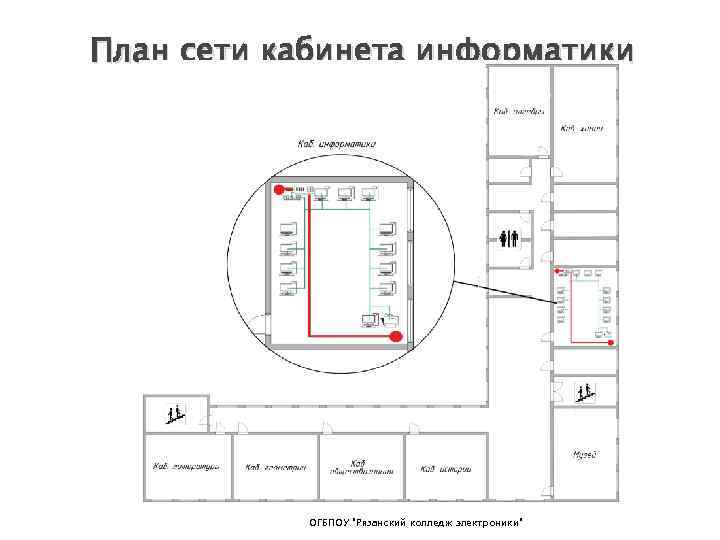

План сети кабинета информатики ОГБПОУ "Рязанский колледж электроники"

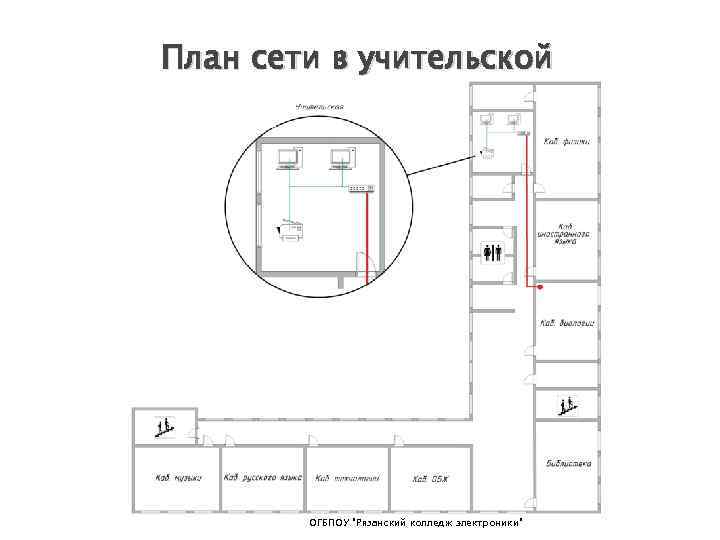

План сети в учительской ОГБПОУ "Рязанский колледж электроники"

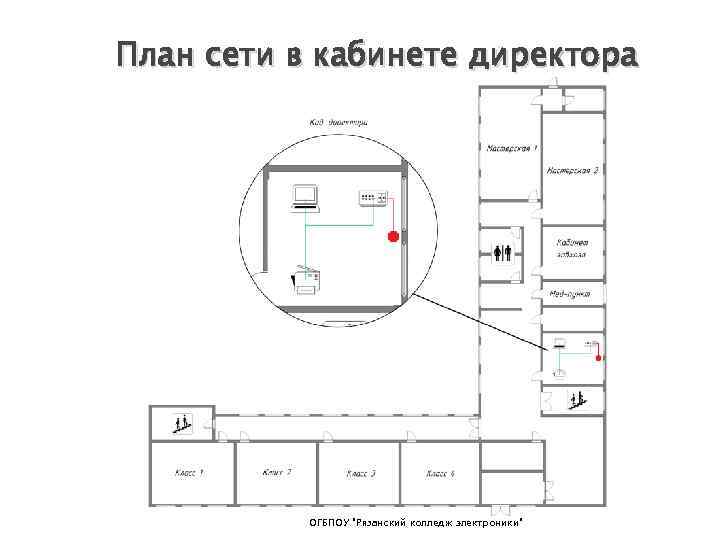

План сети в кабинете директора ОГБПОУ "Рязанский колледж электроники"

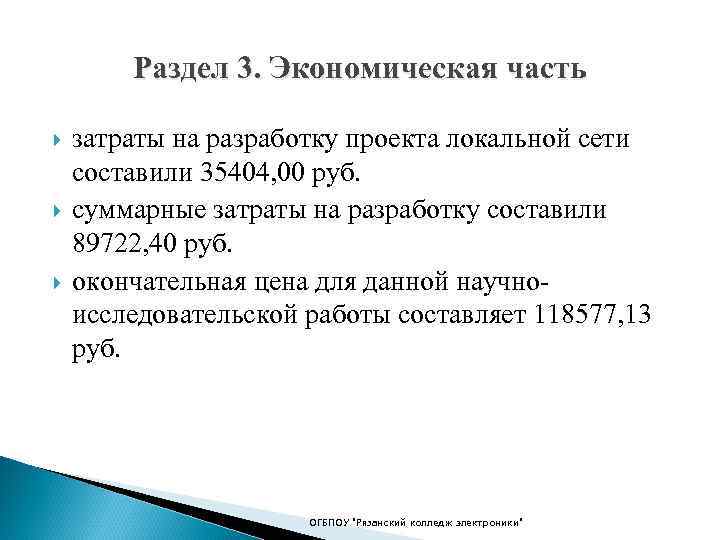

Раздел 3. Экономическая часть затраты на разработку проекта локальной сети составили 35404, 00 руб. суммарные затраты на разработку составили 89722, 40 руб. окончательная цена для данной научноисследовательской работы составляет 118577, 13 руб. ОГБПОУ "Рязанский колледж электроники"

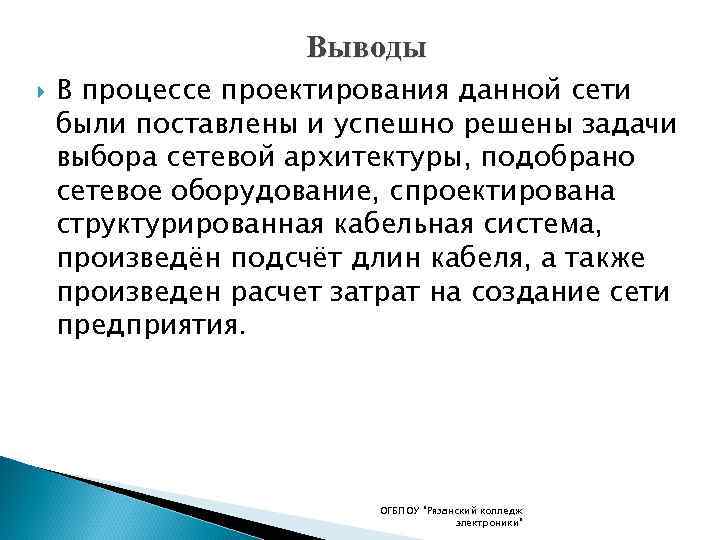

Выводы В процессе проектирования данной сети были поставлены и успешно решены задачи выбора сетевой архитектуры, подобрано сетевое оборудование, спроектирована структурированная кабельная система, произведён подсчёт длин кабеля, а также произведен расчет затрат на создание сети предприятия. ОГБПОУ "Рязанский колледж электроники"
Спасибо за внимание! ОГБПОУ "Рязанский колледж электроники"
