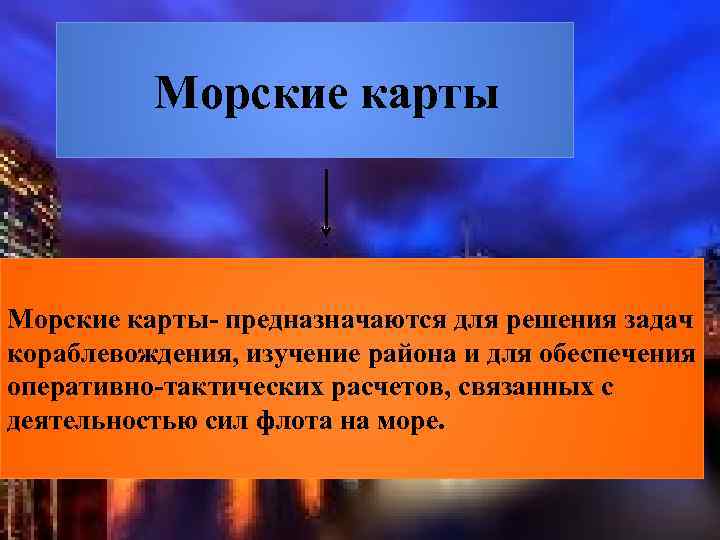

Морские карты- предназначаются для решения задач кораблевождения, изучение района и для обеспечения оперативно-тактических расчетов, связанных с деятельностью сил флота на море.
По своему назначению морские карты делятся на следующие: морские навигационные ; морские вспомога тельные; морские справочные; специальные

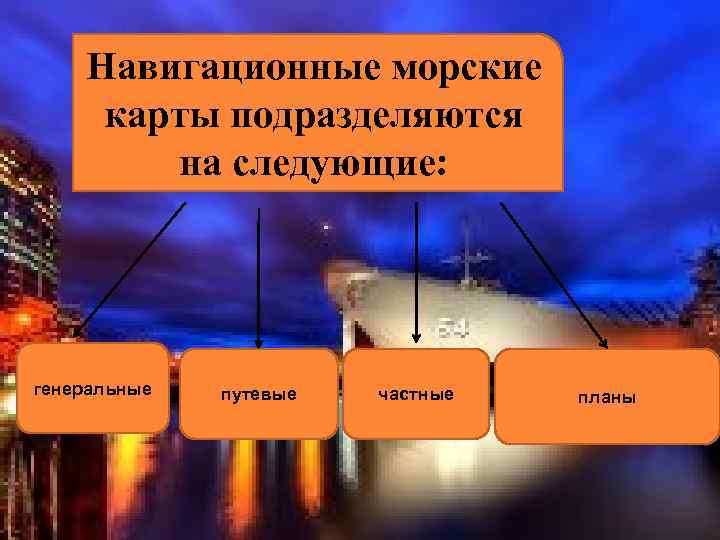

Навигационные морские карты подразделяются на следующие: генеральные путевые частные планы
Генеральные – предназначены для общего изучения условий плавания в большом водном районе, предварительной прокладки маршрута предстоящего похода, общих навигационных расчетов. Масштаб 1: 50 000 – 1: 500 000
Путевые предназначены для обеспечения плавания в открытых и прибрежных районах Мирового океана, обеспечения подхода с моря к берегу. Масштаб таких карт 1: 1 000 до 1: 100 000; –

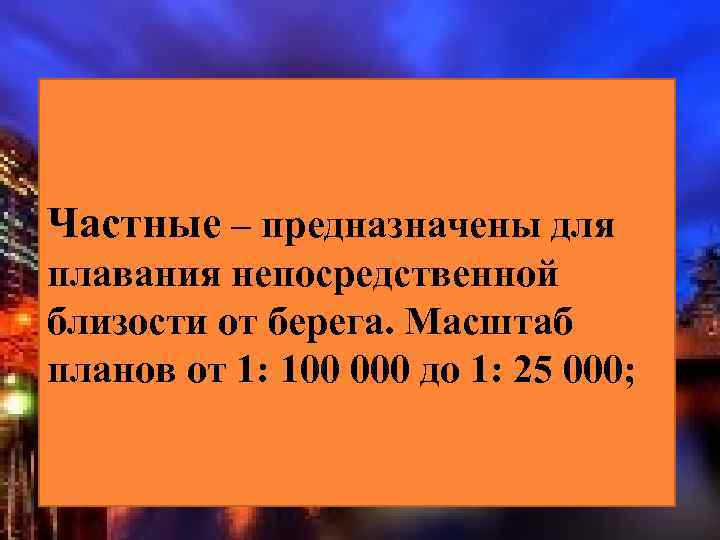

Частные – предназначены для плавания непосредственной близости от берега. Масштаб планов от 1: 100 000 до 1: 25 000;

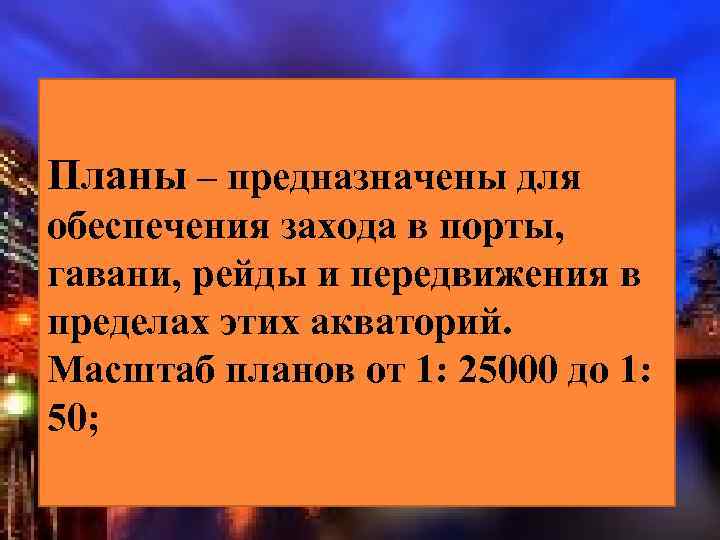

Планы – предназначены для обеспечения захода в порты, гавани, рейды и передвижения в пределах этих акваторий. Масштаб планов от 1: 25000 до 1: 50;
Радионавигационные морские карты – это навигационные карты с дополнительной нагрузкой в виде сеток изолиний, предназначенных для определения места с помощью радионавигационных систем (РНС) дальнего действия.

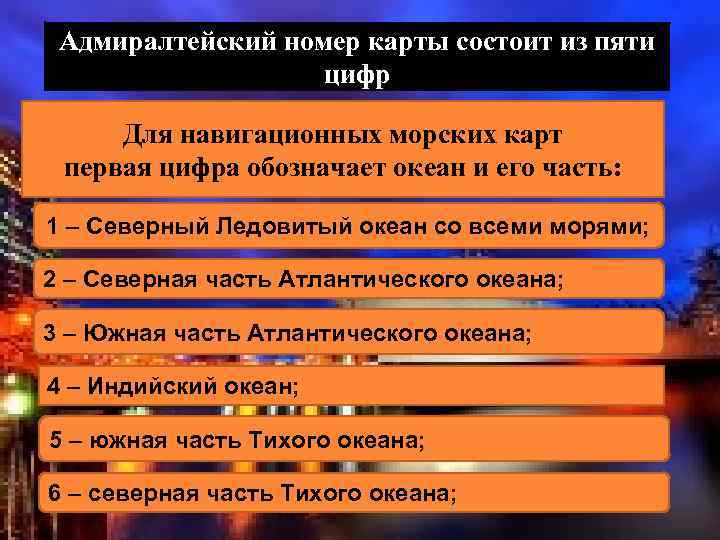

Адмиралтейский номер карты состоит из пяти цифр Для навигационных морских карт первая цифра обозначает океан и его часть: 1 – Северный Ледовитый океан со всеми морями; 2 – Северная часть Атлантического океана; 3 – Южная часть Атлантического океана; 4 – Индийский океан; 5 – южная часть Тихого океана; 6 – северная часть Тихого океана;
Вторая цифра обозначает масштаб карты. 0 – 1 : 1. 000. и мельче 1 – 1 : 500. 000; 2 – 1 : 300. 000 – 1 : 200. 000 3 и 4 – 1 : 150. 000 – 1 : 100. 000; 5 и 6 – 1 : 75. 000 – 1: 25. 000; 7 – резерв 8 и 9 – 1 : 25. 000 и крупнее;

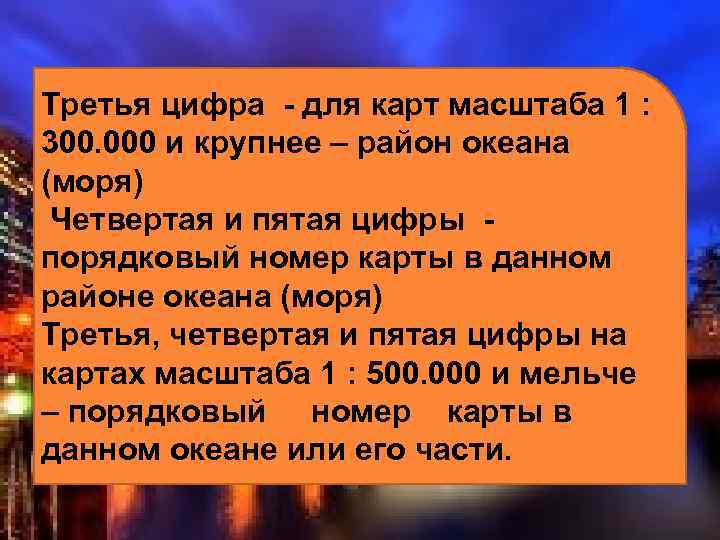

Третья цифра - для карт масштаба 1 : 300. 000 и крупнее – район океана (моря) Четвертая и пятая цифры порядковый номер карты в данном районе океана (моря) Третья, четвертая и пятая цифры на картах масштаба 1 : 500. 000 и мельче – порядковый номер карты в данном океане или его части.

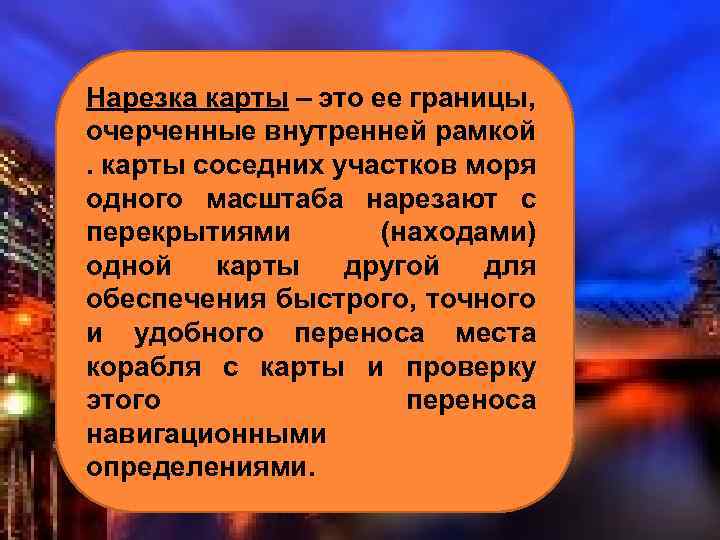

Нарезка карты – это ее границы, очерченные внутренней рамкой. карты соседних участков моря одного масштаба нарезают с перекрытиями (находами) одной карты другой для обеспечения быстрого, точного и удобного переноса места корабля с карты и проверку этого переноса навигационными определениями.

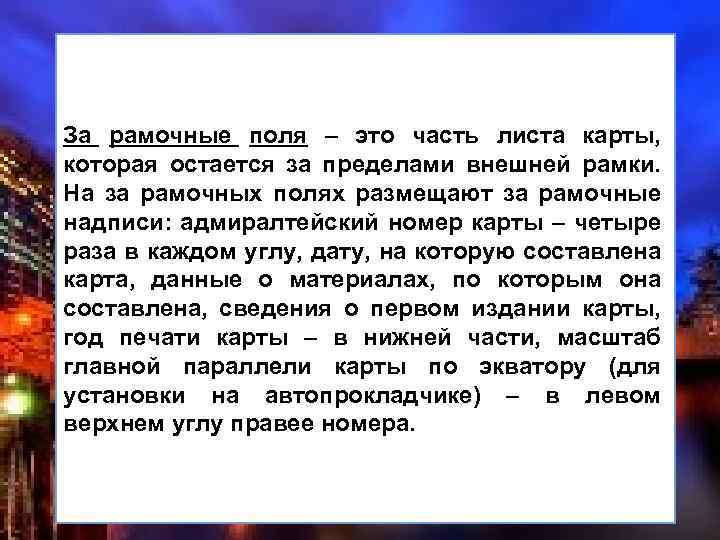

За рамочные поля – это часть листа карты, которая остается за пределами внешней рамки. На за рамочных полях размещают за рамочные надписи: адмиралтейский номер карты – четыре раза в каждом углу, дату, на которую составлена карта, данные о материалах, по которым она составлена, сведения о первом издании карты, год печати карты – в нижней части, масштаб главной параллели карты по экватору (для установки на автопрокладчике) – в левом верхнем углу правее номера.

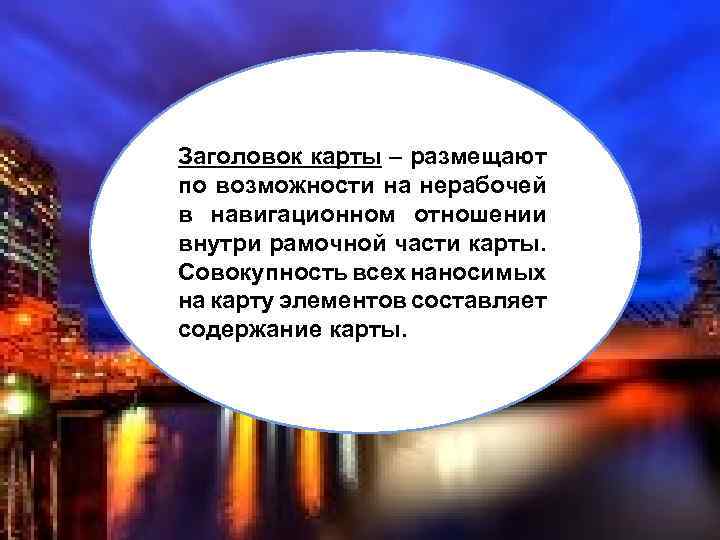

Заголовок карты – размещают по возможности на нерабочей в навигационном отношении внутри рамочной части карты. Совокупность всех наносимых на карту элементов составляет содержание карты.

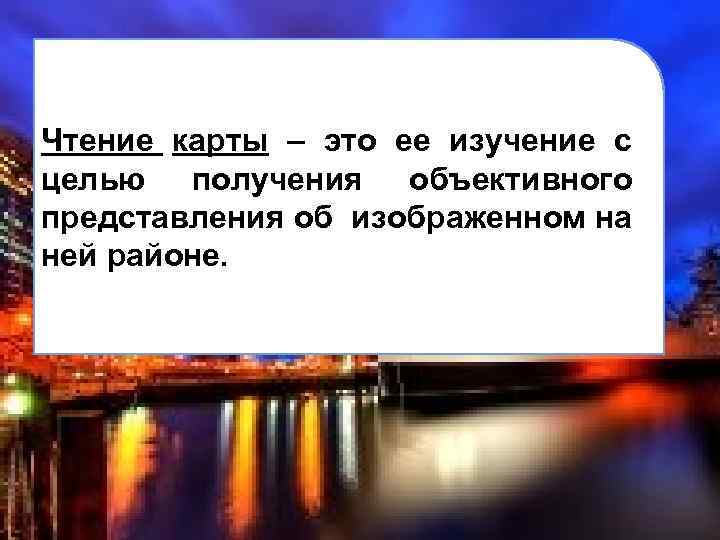

Чтение карты – это ее изучение с целью получения объективного представления об изображенном на ней районе.
Картографические условные знаки – это применяемые на картах обозначения различных объектов и их качественных характеристик.
Различают условные знаки линейные, площадные и внемасштабные Линейные условные знаки – картографические условные знаки, применяемые для изображения объектов линейного характера, длина которых выражается в масштабе карты. Площадные условные знаки картографические условные знаки для заполнения площадей объектов, размеры которых не выражаются в масштабе карты
Основное содержание карты: Общегеографические элементы – береговая черта, рельеф и гидрография суши (реки, озера, каналы), населенные пункты; Гидрологические элементы – течения, сведения о приливах, границы распространения льдов;
Морские элементы – характер береговой черты, осушки, пляжи, рельеф дна (глубина и изобаты), характер грунта, навигационные опасности (отмели, рифы, скалы, банки, затонувшие суда, подводные препятствия и т. п. ), запретные и опасные районы, фарватеры, рекомендованные курсы, зоны разделения движения
