Министерство образования Республики Башкортостан ГАОУ СПО Уфимский топливно- энергетический колледж Специальность 230103 Лабораторная работа: Индукционные и электронные счетчики Выполнил: Шакиров В. Д Проверила: Сагдеева Г. А

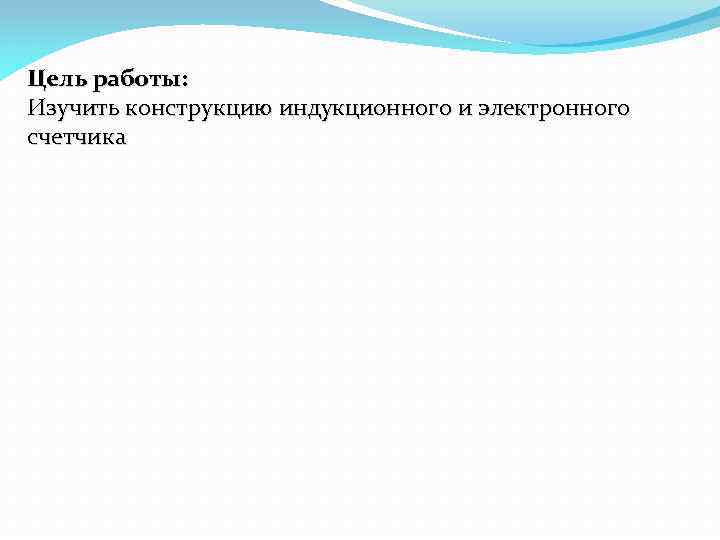

Цель работы: Изучить конструкцию индукционного и электронного счетчика

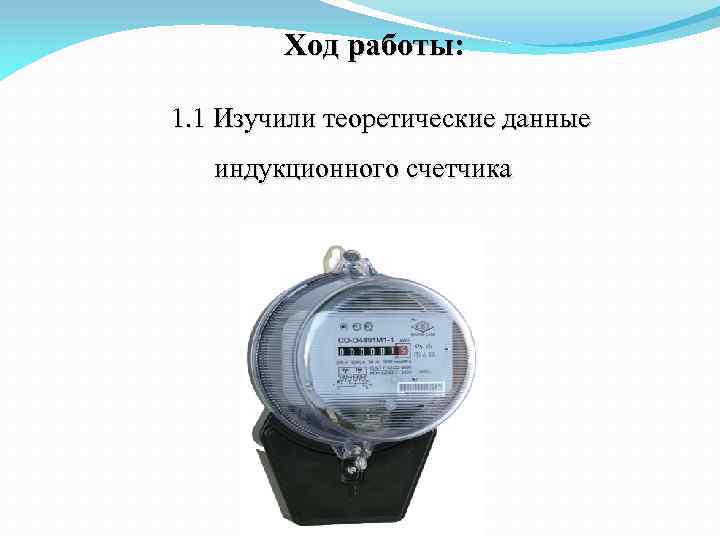

Ход работы: 1. 1 Изучили теоретические данные индукционного счетчика

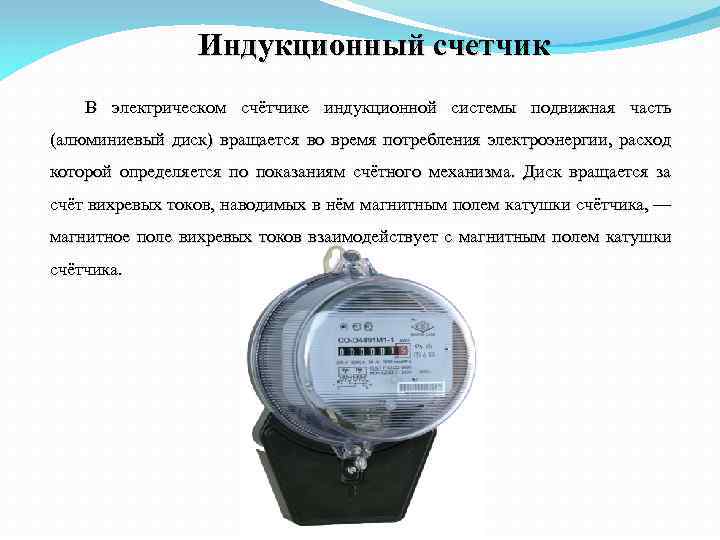

Индукционный счетчик В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

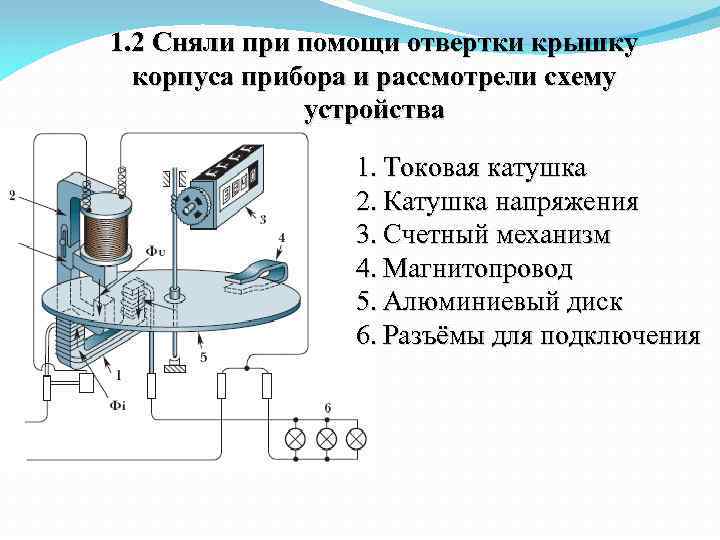

1. 2 Сняли при помощи отвертки крышку корпуса прибора и рассмотрели схему устройства 1. Токовая катушка 2. Катушка напряжения 3. Счетный механизм 4. Магнитопровод 5. Алюминиевый диск 6. Разъёмы для подключения
1. 3 Выписали обозначения из шкалы индукционного счетчика Счетчик ватт-часов или вар-часов с измерительным элементом, имеющий одну цепь тока и одну цепь напряжения (для однофазных двухпроводных цепей) Класс II защиты изоляции счетчика Класс точности прибора Измерительная цепь изолирована от корпуса и испытана напряжением 4 Кв Стопор обратного хода (механическое или электронное устройство, препятствующее обратному ходу) А=600 r/k. W*h - 600 оборотов на 1 к. Вт·ч

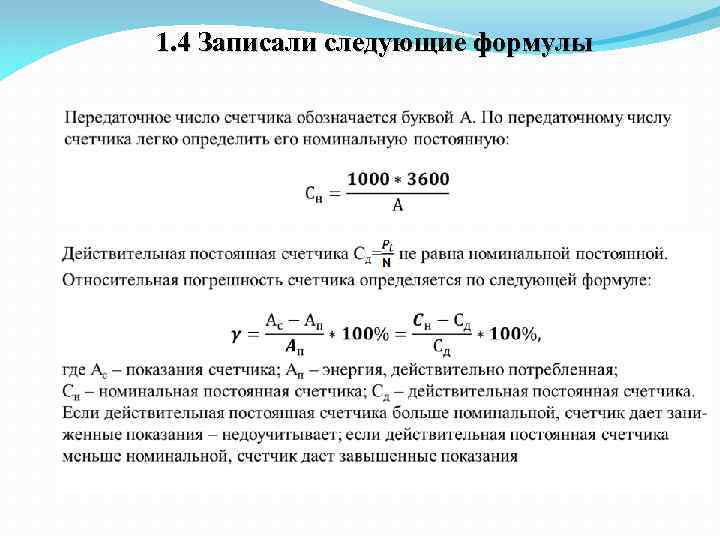

1. 4 Записали следующие формулы

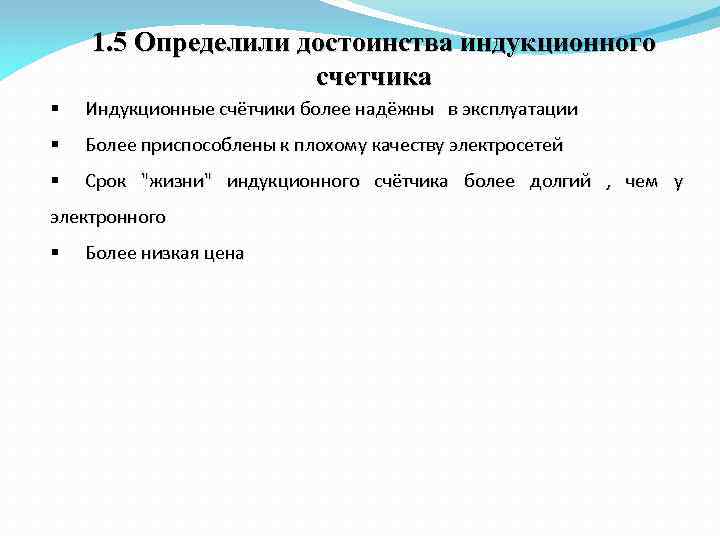

1. 5 Определили достоинства индукционного счетчика § Индукционные счётчики более надёжны в эксплуатации § Более приспособлены к плохому качеству электросетей § Срок "жизни" индукционного счётчика более долгий , чем у электронного § Более низкая цена

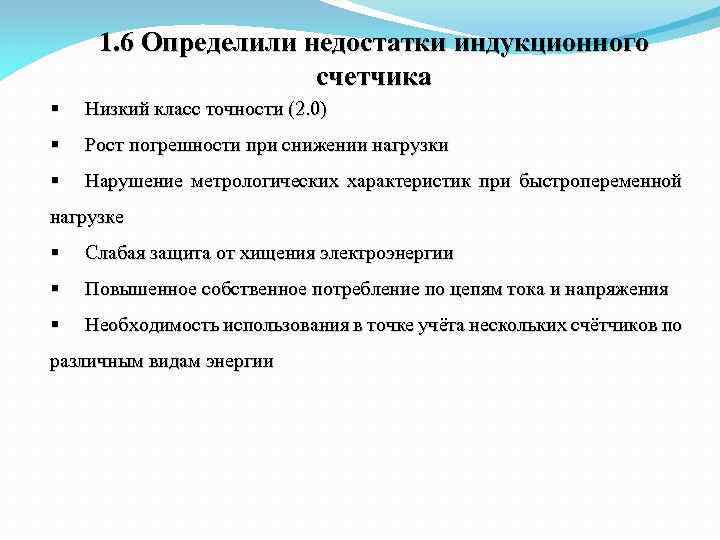

1. 6 Определили недостатки индукционного счетчика § Низкий класс точности (2. 0) § Рост погрешности при снижении нагрузки § Нарушение метрологических характеристик при быстропеременной нагрузке § Слабая защита от хищения электроэнергии § Повышенное собственное потребление по цепям тока и напряжения § Необходимость использования в точке учёта нескольких счётчиков по различным видам энергии

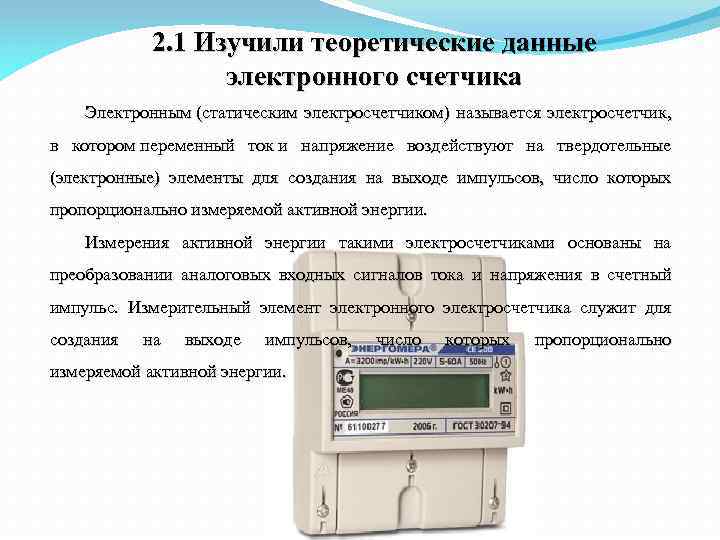

2. 1 Изучили теоретические данные электронного счетчика Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, измеряемой активной энергии. число которых пропорционально

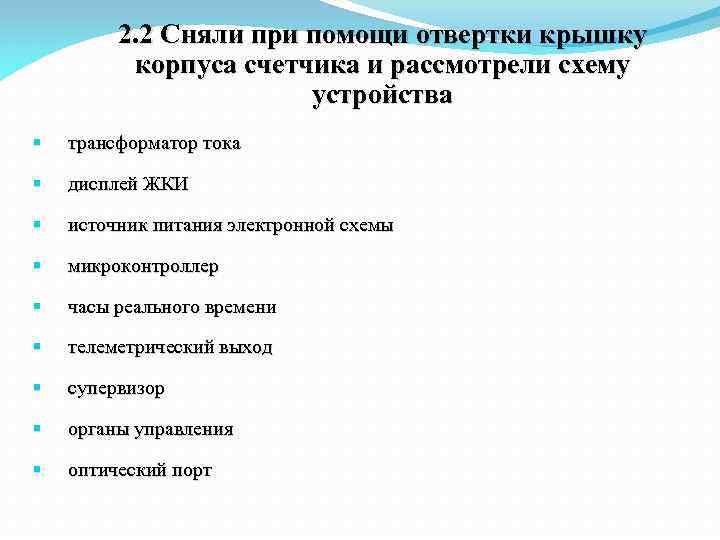

2. 2 Сняли при помощи отвертки крышку корпуса счетчика и рассмотрели схему устройства § трансформатор тока § дисплей ЖКИ § источник питания электронной схемы § микроконтроллер § часы реального времени § телеметрический выход § супервизор § органы управления § оптический порт

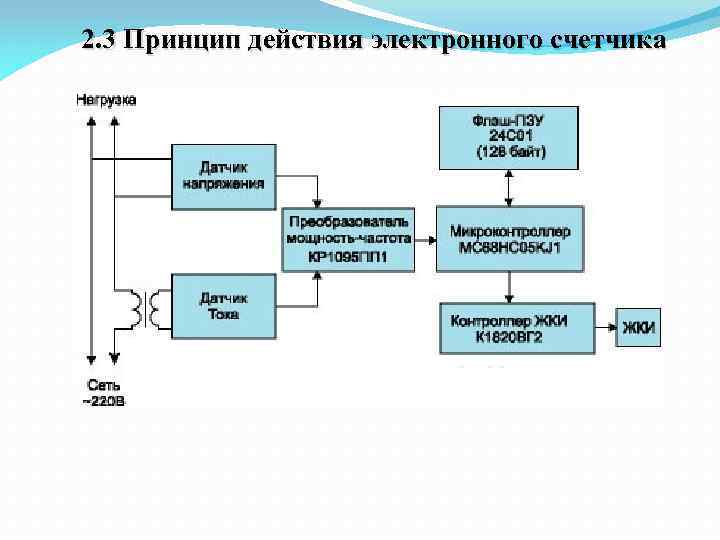

2. 3 Принцип действия электронного счетчика

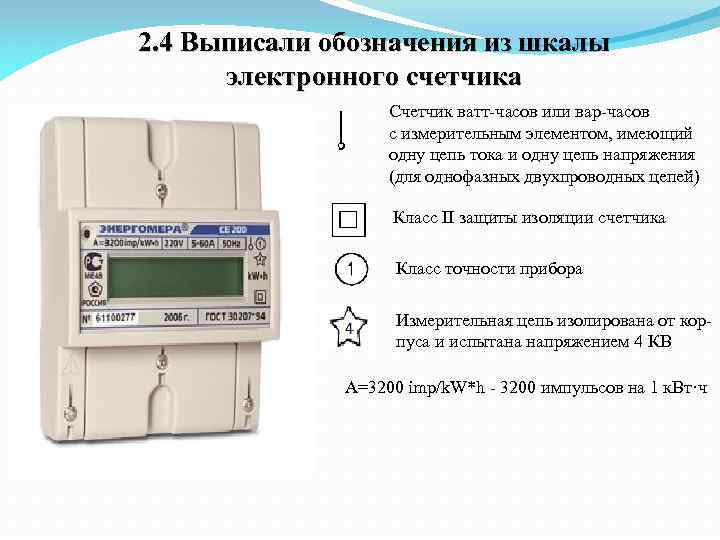

2. 4 Выписали обозначения из шкалы электронного счетчика Счетчик ватт-часов или вар-часов с измерительным элементом, имеющий одну цепь тока и одну цепь напряжения (для однофазных двухпроводных цепей) Класс II защиты изоляции счетчика Класс точности прибора Измерительная цепь изолирована от корпуса и испытана напряжением 4 КВ А=3200 imp/k. W*h - 3200 импульсов на 1 к. Вт·ч
2. 5 Определили достоинства электронного счетчика § Высокий класс точности (до 0. 2) § Класс точности сохраняется в условиях низких и быстропеременных нагрузок § Возможность работать по различным тарифам § Учёт разных видов энергии одним прибором § Измерения показателей количества и качества энергии и мощности § Фиксация несанкционированного доступа и случаев хищения электроэнергии § Возможность расчёта потерь § Учёт одним прибором разных видов энергии в двух направлениях

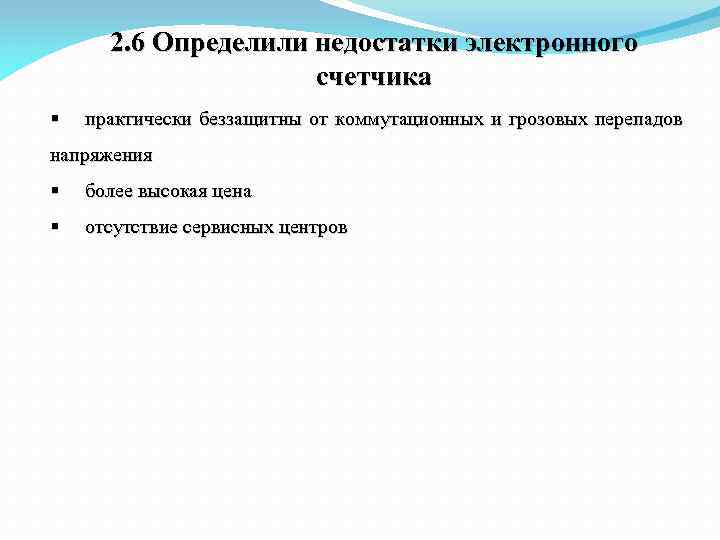

2. 6 Определили недостатки электронного счетчика § практически беззащитны от коммутационных и грозовых перепадов напряжения § более высокая цена § отсутствие сервисных центров
3. Собрали схему включения однофазного индукционного счетчика активной электрической энергии

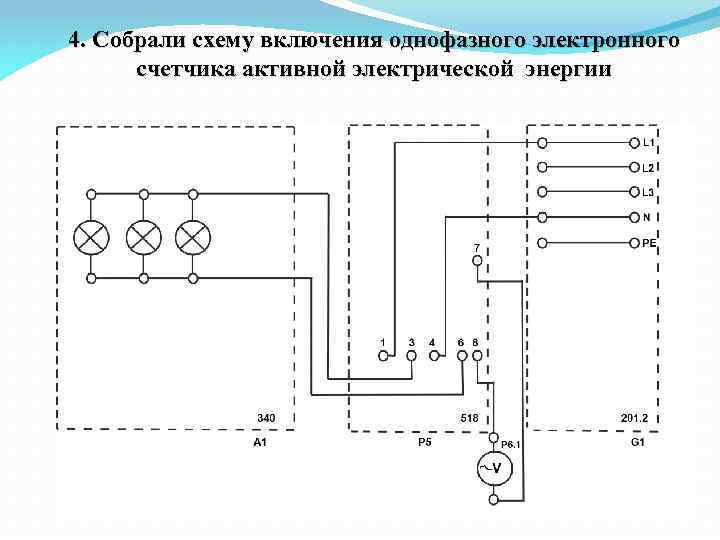

4. Собрали схему включения однофазного электронного счетчика активной электрической энергии

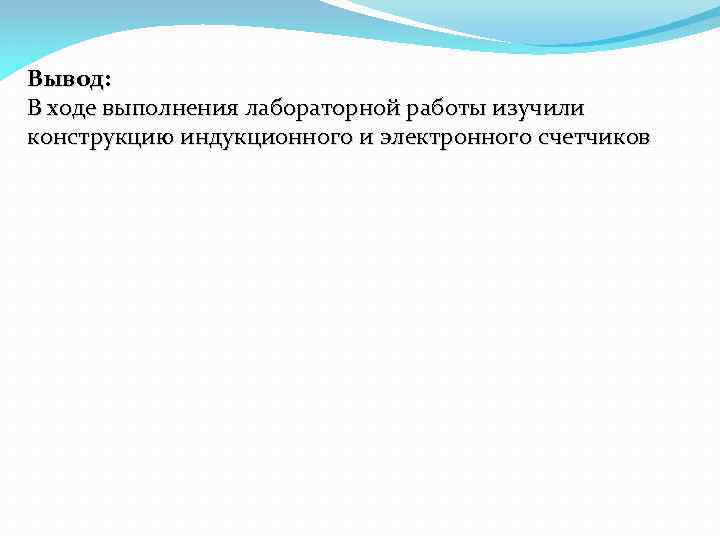

Вывод: В ходе выполнения лабораторной работы изучили конструкцию индукционного и электронного счетчиков
