МИНИСТЕРСТВО ОБРАЗОВАНИЯ КАЛИНИНГРАДСКОЙ ОБЛАСТИ государственное бюджетное образовательное учреждение среднего профессионального образования «Гусевский политехнический техникум» Курсовой проект Тема: Разработка технологического процесса изготовления детали «Накладка» Разработал: Стеценко Богдан Олегович Гусев 2013

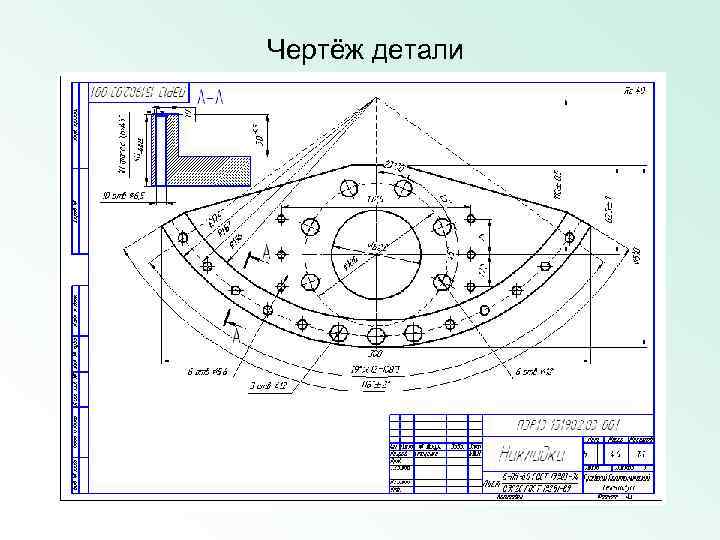

Чертёж детали
Химические свойства C % Si % Mn % до 0. 5 - 1. 3 0. 12 0. 8 1. 7 Ni % до 0. 3 S % до 0. 04 Cr % N % до 0. 3 до 0. 00 8 Cu % до 0. 3 P % As % до до 0. 03 0. 0 5 8
Механические свойства Предел прочности м. Па 285 Относитель Твёрдость ное сужение по Бринелю удлинение (%) НВ (%) 21 21 130
Масса детали где – объём детали γ – удельный вес стали = 7. 9 = 570, 126 мм 2
Выбор типа производства Масса Величина годовой программы выпуска детал Едини Мелкос Серий Крупнос Массо и чное ерийное вое кг <1 < 10 10 – 1500 – 100000 – >2000 100000 200000 00 1 – 2. 5 < 10 10 – 1000 – 50000 – >1000 50000 100000 00 2. 5 – 5 < 10 10 – 500 – 35000 – >7500 35000 75000 0 5 – 10 < 10 10 – 300 – 2500 – >5000 250000 0

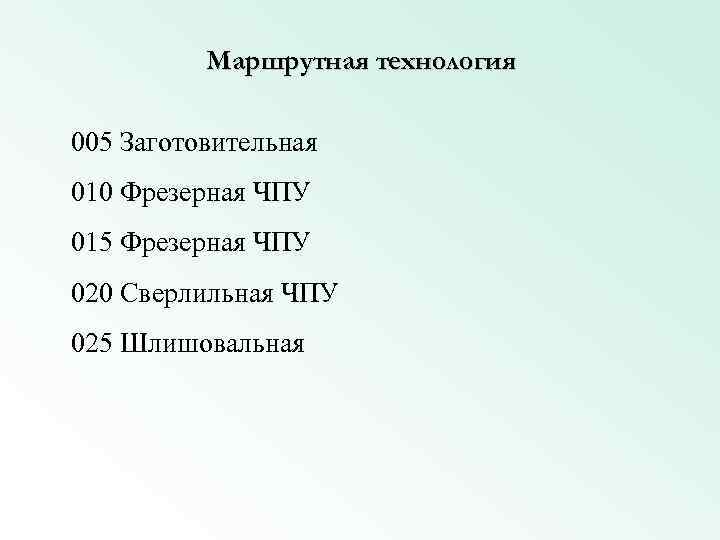

Маршрутная технология 005 Заготовительная 010 Фрезерная ЧПУ 015 Фрезерная ЧПУ 020 Сверлильная ЧПУ 025 Шлишовальная
Размеры поковки Нормальный размер детали Шероховатость заготовки Общий припус к Номинальный размер заготовки Допус к R 175 Rz 10 1. 5 175+(1. 5+0. 6)× 2=179. 2 2. 0 R 167 Rz 10 1. 5 167+(1. 5+0. 6)× 2=171. 2 2. 0 R 156 Rz 10 1. 5 156+(1. 5+0. 6)× 2=170. 2 2. 0 300 Rz 10 1. 6 300+(1. 6+0. 6)× 2=304. 4 2. 2 127 Rz 10 1. 5 127+(1. 5+0. 6)× 2=131. 2 1. 6 19 Rz 10 1. 4 19+(1. 4+0. 6)× 2=23 1. 4 50 1. 25 1. 4 50+(1. 4+0. 6)× 2=54 1. 2 30 Rz 10 1. 3 30+(1. 3+0. 6)× 2=33. 8 1. 2 Размер с отклонениями

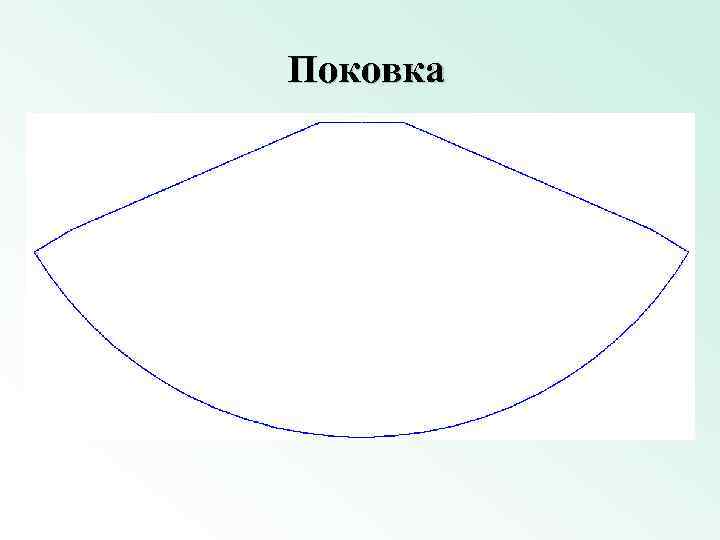

Поковка
Коэффициент использования материала

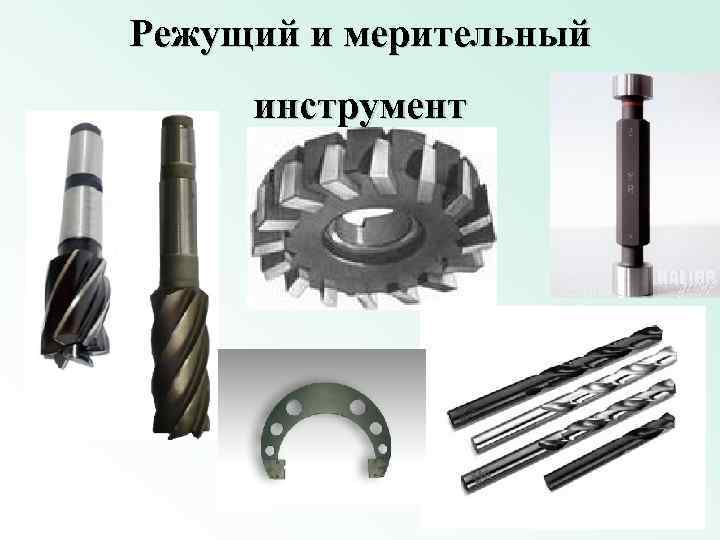

Режущий и мерительный инструмент

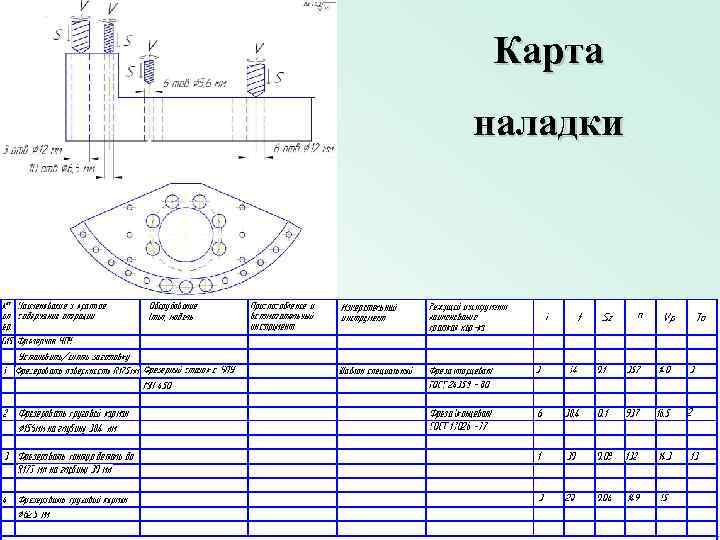

Карта наладки
Карта наладки
Карта наладки
Расчёт режимов резания S → Vт → K 1… 6 → Vp → n → To
Охрана труда Классификация опасных и вредных производственных факторов и причин травматизма
Спасибо за внимание!
