Министерство образования и науки Украины Харьковский национальный университет радиоэлектроники Сети связи ДИПЛОМНАЯ РАБОТА «Построение сети абонентского доступа на основе технологии ADSL» Выполнила: ст. гр. ИССсз-08 -1 Гречко Д. Ю. Руководитель: доц. Омельченко А. В. 2014 г 1

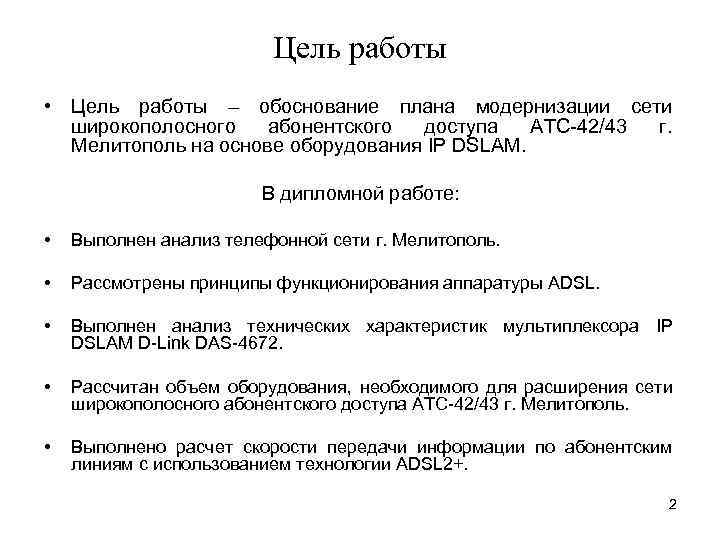

Цель работы • Цель работы – обоснование плана модернизации сети широкополосного абонентского доступа АТС-42/43 г. Мелитополь на основе оборудования IP DSLAM. В дипломной работе: • Выполнен анализ телефонной сети г. Мелитополь. • Рассмотрены принципы функционирования аппаратуры ADSL. • Выполнен анализ технических характеристик мультиплексора IP DSLAM D-Link DAS-4672. • Рассчитан объем оборудования, необходимого для расширения сети широкополосного абонентского доступа АТС-42/43 г. Мелитополь. • Выполнено расчет скорости передачи информации по абонентским линиям с использованием технологии ADSL 2+. 2

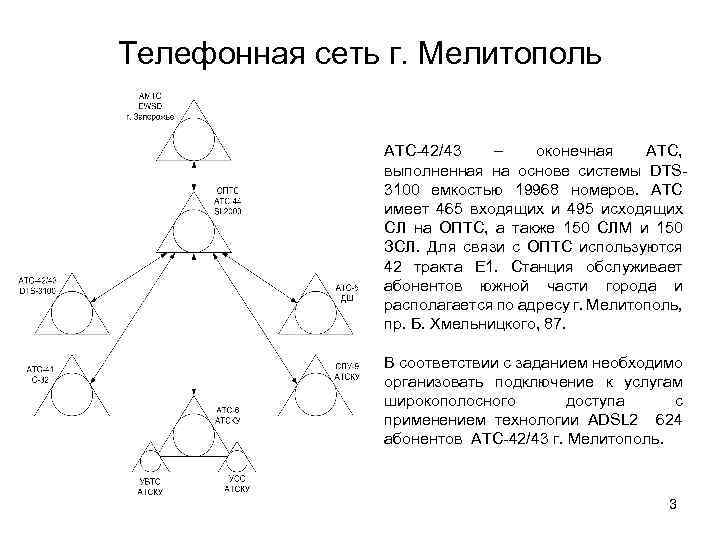

Телефонная сеть г. Мелитополь АТС-42/43 – оконечная АТС, выполненная на основе системы DTS 3100 емкостью 19968 номеров. АТС имеет 465 входящих и 495 исходящих СЛ на ОПТС, а также 150 СЛМ и 150 ЗСЛ. Для связи с ОПТС используются 42 тракта Е 1. Станция обслуживает абонентов южной части города и располагается по адресу г. Мелитополь, пр. Б. Хмельницкого, 87. В соответствии с заданием необходимо организовать подключение к услугам широкополосного доступа с применением технологии ADSL 2 624 абонентов АТС-42/43 г. Мелитополь. 3
Cхема подключения абонентов ADSL 4

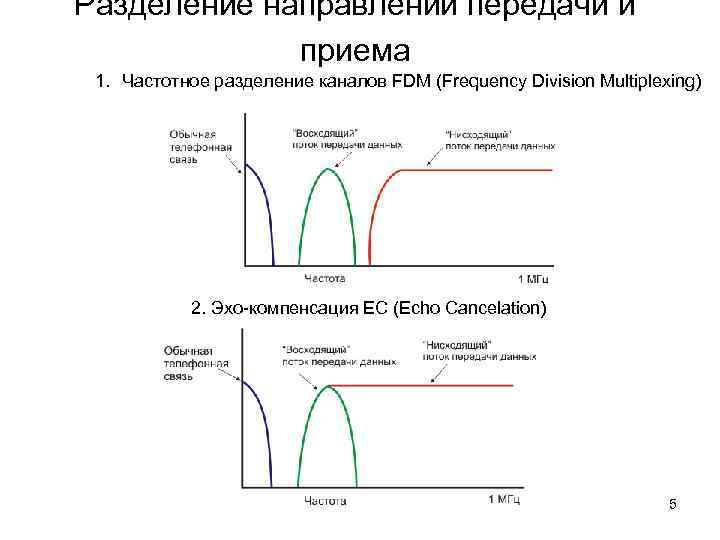

Разделение направлений передачи и приема 1. Частотное разделение каналов FDM (Frequency Division Multiplexing) 2. Эхо-компенсация EC (Echo Cancelation) 5

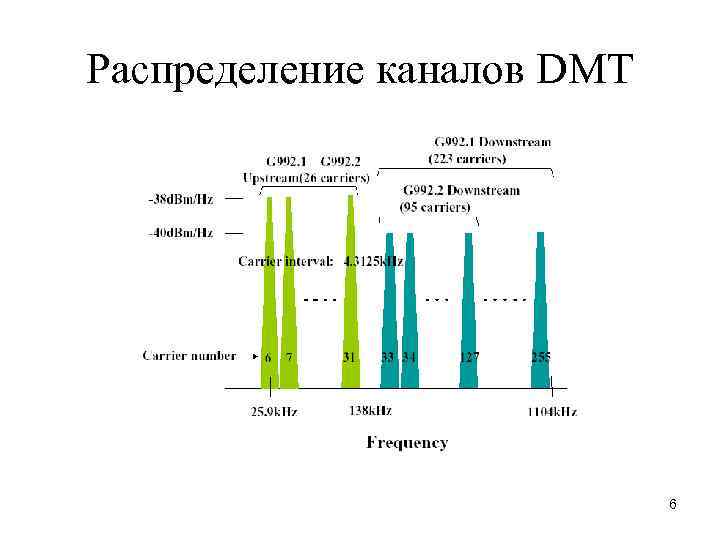

Распределение каналов DMT 6

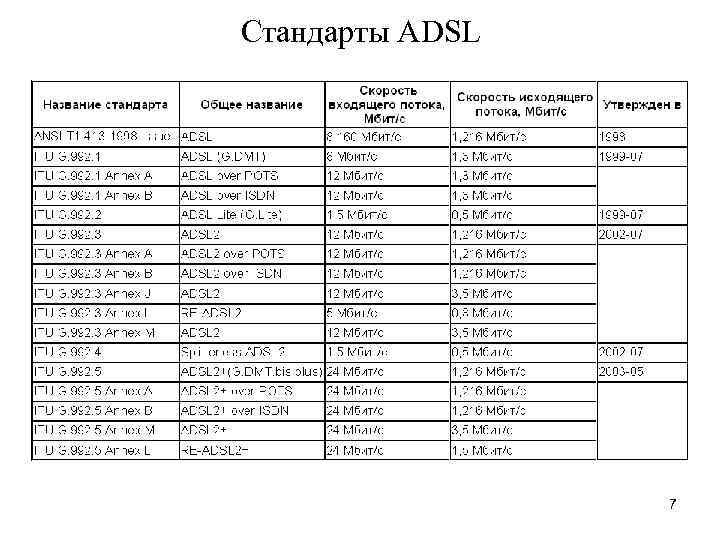

Стандарты ADSL 7

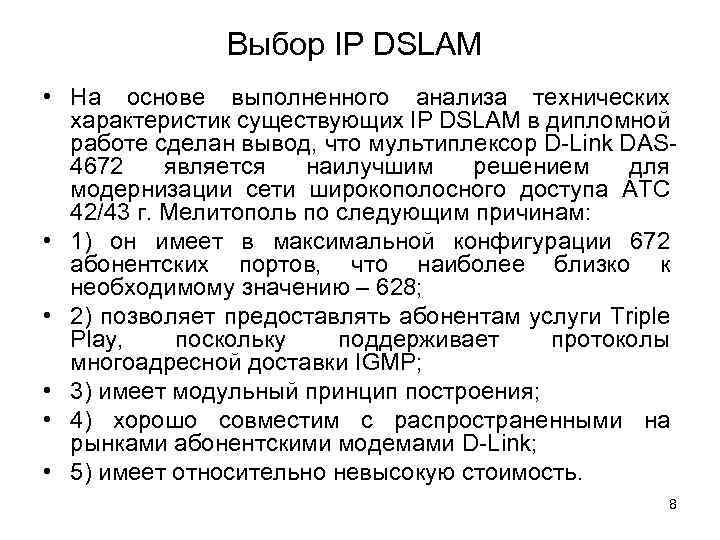

Выбор IP DSLAM • На основе выполненного анализа технических характеристик существующих IP DSLAM в дипломной работе сделан вывод, что мультиплексор D-Link DAS 4672 является наилучшим решением для модернизации сети широкополосного доступа АТС 42/43 г. Мелитополь по следующим причинам: • 1) он имеет в максимальной конфигурации 672 абонентских портов, что наиболее близко к необходимому значению – 628; • 2) позволяет предоставлять абонентам услуги Triple Play, поскольку поддерживает протоколы многоадресной доставки IGMP; • 3) имеет модульный принцип построения; • 4) хорошо совместим с распространенными на рынками абонентскими модемами D-Link; • 5) имеет относительно невысокую стоимость. 8

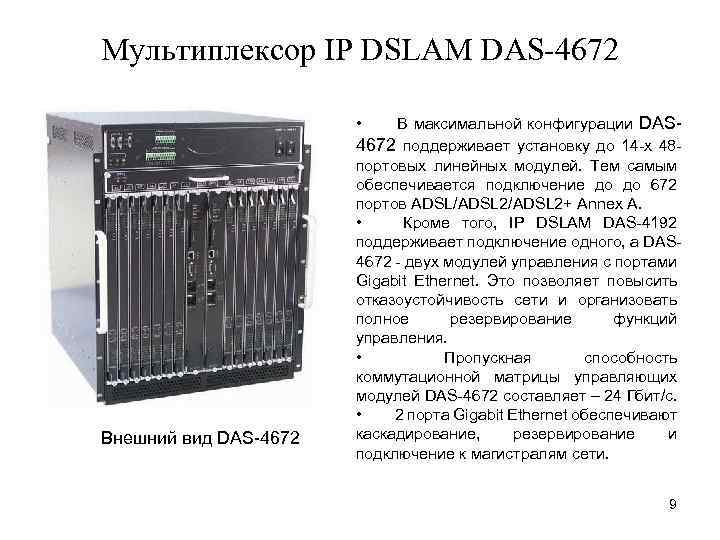

Мультиплексор IP DSLAM DAS-4672 В максимальной конфигурации DAS 4672 поддерживает установку до 14 -х 48 портовых линейных модулей. Тем самым обеспечивается подключение до до 672 портов ADSL/ADSL 2+ Annex A. • Кроме того, IP DSLAM DAS-4192 поддерживает подключение одного, а DAS 4672 - двух модулей управления с портами Gigabit Ethernet. Это позволяет повысить отказоустойчивость сети и организовать полное резервирование функций управления. • Пропускная способность коммутационной матрицы управляющих модулей DAS-4672 составляет – 24 Гбит/с. • 2 порта Gigabit Ethernet обеспечивают каскадирование, резервирование и подключение к магистралям сети. • Внешний вид DAS-4672 9

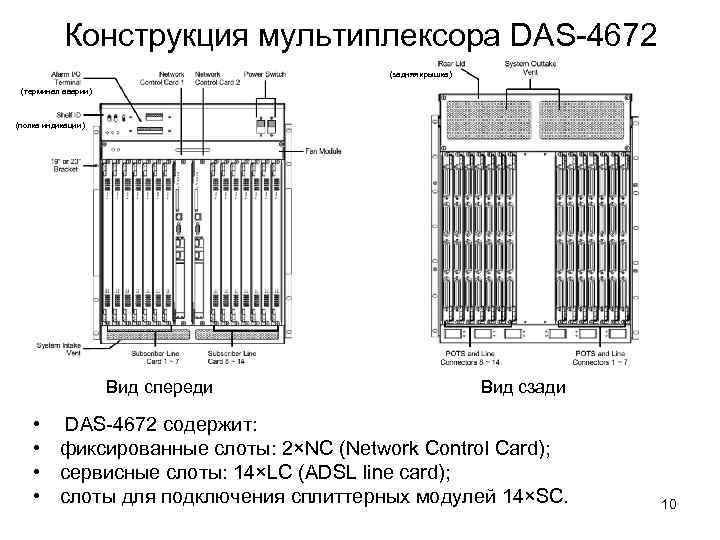

Конструкция мультиплексора DAS-4672 (задняя крышка) (терминал аварии) (полка индикации) Вид спереди Вид сзади • DAS-4672 содержит: • фиксированные слоты: 2×NC (Network Control Card); • сервисные слоты: 14×LC (ADSL line card); • слоты для подключения сплиттерных модулей 14×SC. 10

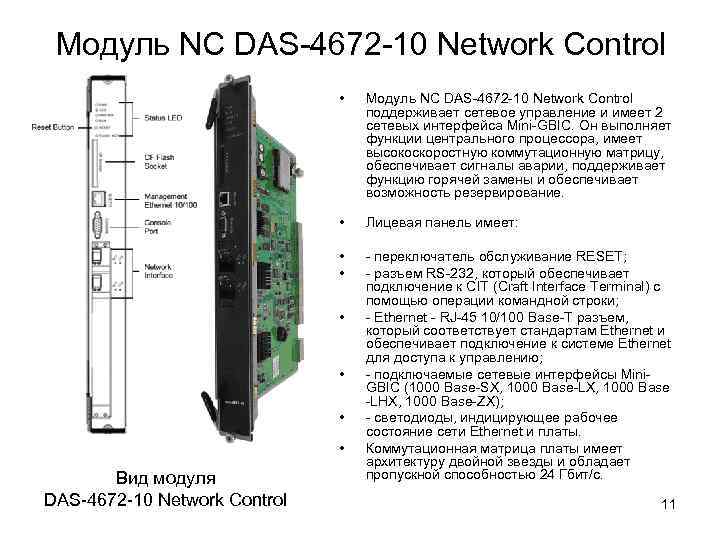

Модуль NC DAS-4672 -10 Network Control • Модуль NC DAS-4672 -10 Network Control поддерживает сетевое управление и имеет 2 сетевых интерфейса Mini-GBIC. Он выполняет функции центрального процессора, имеет высокоскоростную коммутационную матрицу, обеспечивает сигналы аварии, поддерживает функцию горячей замены и обеспечивает возможность резервирование. • Лицевая панель имеет: • • - переключатель обслуживание RESET; - разъем RS-232, который обеспечивает подключение к CIT (Craft Interface Terminal) с помощью операции командной строки; - Ethernet - RJ-45 10/100 Base-T разъем, который соответствует стандартам Ethernet и обеспечивает подключение к системе Ethernet для доступа к управлению; - подключаемые сетевые интерфейсы Mini. GBIC (1000 Base-SX, 1000 Base-LX, 1000 Base -LHX, 1000 Base-ZX); - светодиоды, индицирующее рабочее состояние сети Ethernet и платы. Коммутационная матрица платы имеет архитектуру двойной звезды и обладает пропускной способностью 24 Гбит/с. • • Вид модуля DAS-4672 -10 Network Control 11

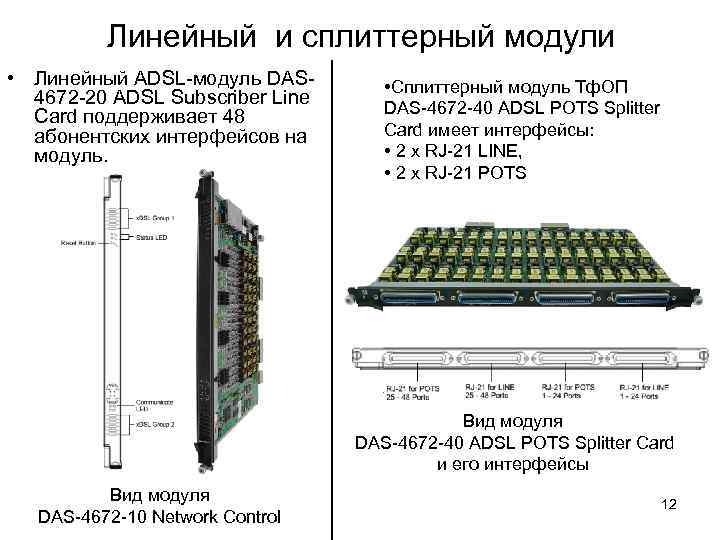

Линейный и сплиттерный модули • Линейный ADSL-модуль DAS 4672 -20 ADSL Subscriber Line Card поддерживает 48 абонентских интерфейсов на модуль. • Сплиттерный модуль Тф. ОП DAS-4672 -40 ADSL POTS Splitter Card имеет интерфейсы: • 2 x RJ-21 LINE, • 2 x RJ-21 POTS Вид модуля DAS-4672 -40 ADSL POTS Splitter Card и его интерфейсы Вид модуля DAS-4672 -10 Network Control 12

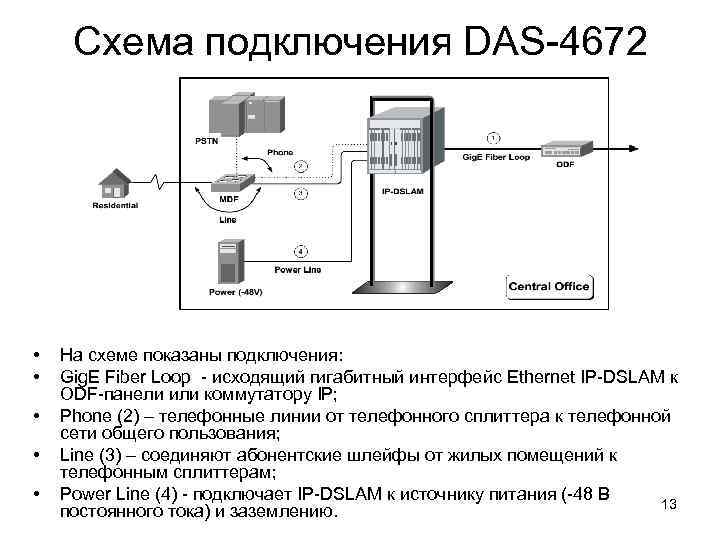

Схема подключения DAS-4672 • • • На схеме показаны подключения: Gig. E Fiber Loop - исходящий гигабитный интерфейс Ethernet IP-DSLAM к ODF-панели или коммутатору IP; Phone (2) – телефонные линии от телефонного сплиттера к телефонной сети общего пользования; Line (3) – соединяют абонентские шлейфы от жилых помещений к телефонным сплиттерам; Power Line (4) - подключает IP-DSLAM к источнику питания (-48 В 13 постоянного тока) и заземлению.

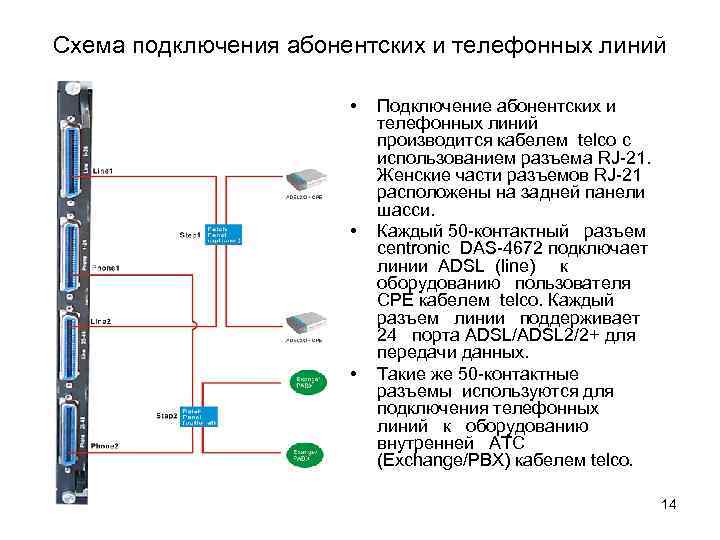

Схема подключения абонентских и телефонных линий • • • Подключение абонентских и телефонных линий производится кабелем telco с использованием разъема RJ-21. Женские части разъемов RJ-21 расположены на задней панели шасси. Каждый 50 -контактный разъем centronic DAS-4672 подключает линии ADSL (line) к оборудованию пользователя CPE кабелем telco. Каждый разъем линии поддерживает 24 порта ADSL/ADSL 2/2+ для передачи данных. Такие же 50 -контактные разъемы используются для подключения телефонных линий к оборудованию внутренней АТС (Exchange/PBX) кабелем telco. 14
Cеть широкополосного абонентского доступа 15

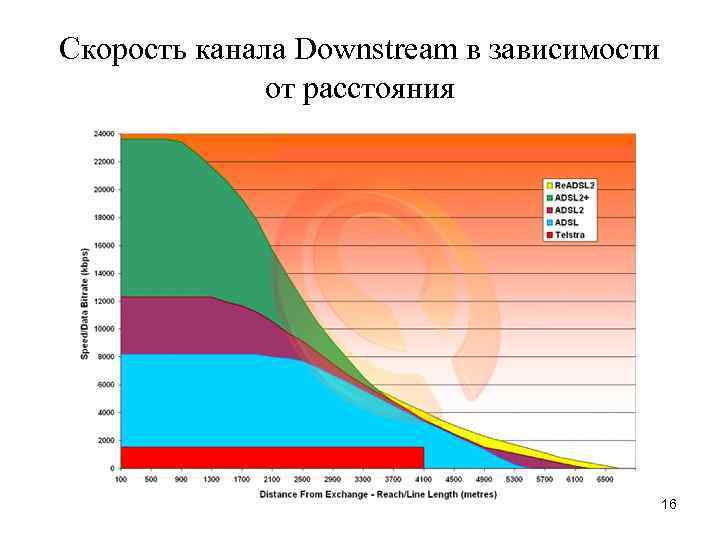

Скорость канала Downstream в зависимости от расстояния 16

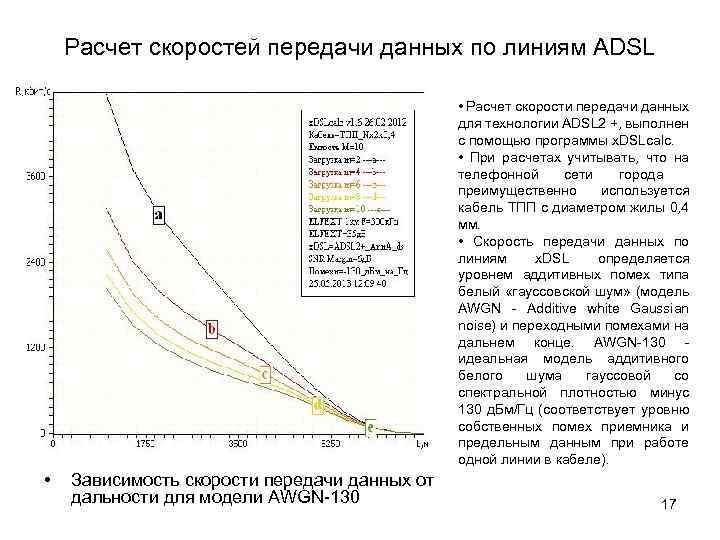

Расчет скоростей передачи данных по линиям ADSL • Расчет скорости передачи данных для технологии ADSL 2 +, выполнен с помощью программы x. DSLcalc. • При расчетах учитывать, что на телефонной сети города преимущественно используется кабель ТПП с диаметром жилы 0, 4 мм. • Скорость передачи данных по линиям x. DSL определяется уровнем аддитивных помех типа белый «гауссовской шум» (модель AWGN - Additive white Gaussian noise) и переходными помехами на дальнем конце. AWGN-130 идеальная модель аддитивного белого шума гауссовой со спектральной плотностью минус 130 д. Бм/Гц (соответствует уровню собственных помех приемника и предельным данным при работе одной линии в кабеле). • Зависимость скорости передачи данных от дальности для модели AWGN-130 17
Выводы • Современные версии технологии ADSL (ADSL 2, ADSL 2+ и ADSL 2++) способны предоставить пользователю пропускную способность, которая позволяет ему получать доступ практически к любой широкополосной сетевой услуге, как в ближайшем, так и в отдалённом будущем. При удалении абонента до 3 км технология ADSL 2+ может обеспечить скорость канала downstream до 8 Мбит/с. • На основе выполненного анализа технических характеристик существующих IP DSLAM в дипломной работе сделан вывод, что мультиплексор D-Link DAS-4672 является наилучшим решением для модернизации сети широкополосного доступа АТС 42/43 г. 18

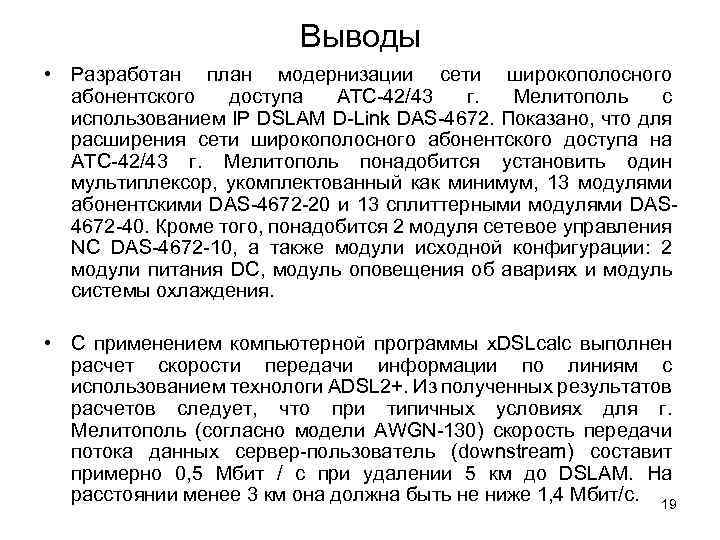

Выводы • Разработан план модернизации сети широкополосного абонентского доступа АТС-42/43 г. Мелитополь с использованием IP DSLAM D-Link DAS-4672. Показано, что для расширения сети широкополосного абонентского доступа на АТС-42/43 г. Мелитополь понадобится установить один мультиплексор, укомплектованный как минимум, 13 модулями абонентскими DAS-4672 -20 и 13 сплиттерными модулями DAS 4672 -40. Кроме того, понадобится 2 модуля сетевое управления NC DAS-4672 -10, а также модули исходной конфигурации: 2 модули питания DC, модуль оповещения об авариях и модуль системы охлаждения. • С применением компьютерной программы x. DSLcalc выполнен расчет скорости передачи информации по линиям с использованием технологи ADSL 2+. Из полученных результатов расчетов следует, что при типичных условиях для г. Мелитополь (согласно модели AWGN-130) скорость передачи потока данных сервер-пользователь (downstream) составит примерно 0, 5 Мбит / с при удалении 5 км до DSLAM. На расстоянии менее 3 км она должна быть не ниже 1, 4 Мбит/с. 19

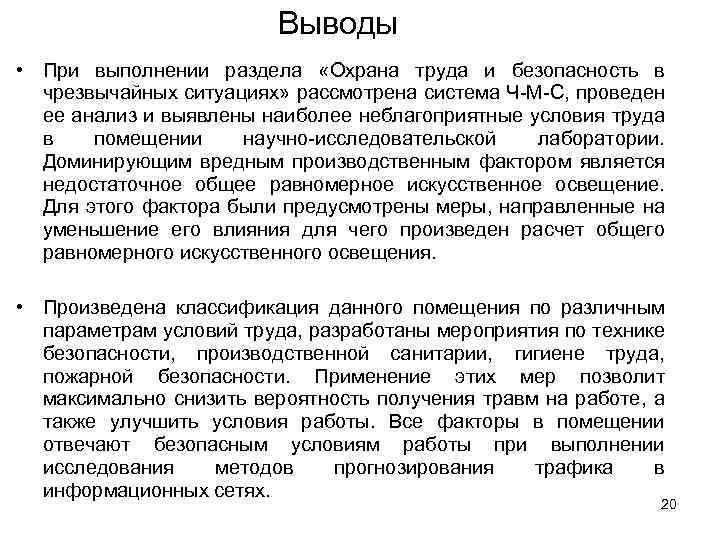

Выводы • При выполнении раздела «Охрана труда и безопасность в чрезвычайных ситуациях» рассмотрена система Ч-М-С, проведен ее анализ и выявлены наиболее неблагоприятные условия труда в помещении научно-исследовательской лаборатории. Доминирующим вредным производственным фактором является недостаточное общее равномерное искусственное освещение. Для этого фактора были предусмотрены меры, направленные на уменьшение его влияния для чего произведен расчет общего равномерного искусственного освещения. • Произведена классификация данного помещения по различным параметрам условий труда, разработаны мероприятия по технике безопасности, производственной санитарии, гигиене труда, пожарной безопасности. Применение этих мер позволит максимально снизить вероятность получения травм на работе, а также улучшить условия работы. Все факторы в помещении отвечают безопасным условиям работы при выполнении исследования методов прогнозирования трафика в информационных сетях. 20
Выводы • В результате выполненных мероприятий все факторы производственной среды и трудового процесса в помещении приведены в норму и соответствуют безопасным условиям труда при выполнении работ по управлению АТС. • Выполнено экономическое обоснование модернизации сети широкополосного абонентского доступа АТС-42/43 г. Мелитополь на основе IP DSLAM D-Link DAS-4672. Показано, что срок окупаемости модернизации АТС составляет 2, 2 года. 21
