Министерство образования и науки Украины Национальный аэрокосмический университет

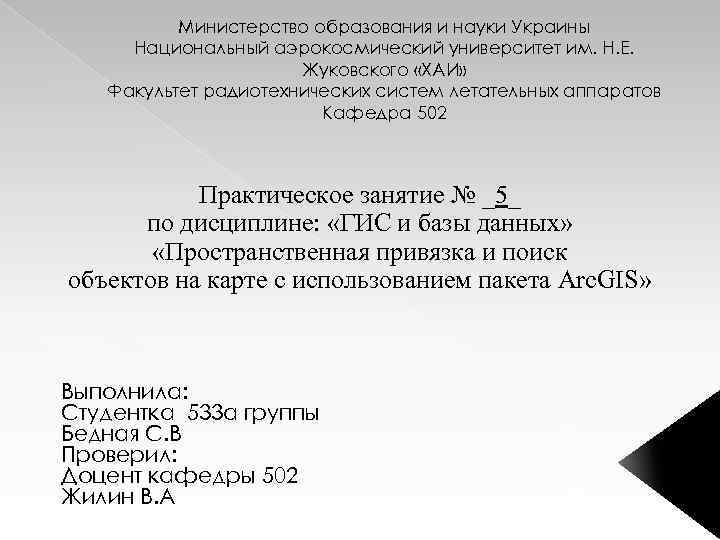

Министерство образования и науки Украины Национальный аэрокосмический университет им. Н. Е. Жуковского «ХАИ» Факультет радиотехнических систем летательных аппаратов Кафедра 502 Практическое занятие № _5_ по дисциплине: «ГИС и базы данных» «Пространственная привязка и поиск объектов на карте с использованием пакета Arc. GIS» Выполнила: Студентка 533 а группы Бедная С. В Проверил: Доцент кафедры 502 Жилин В. А

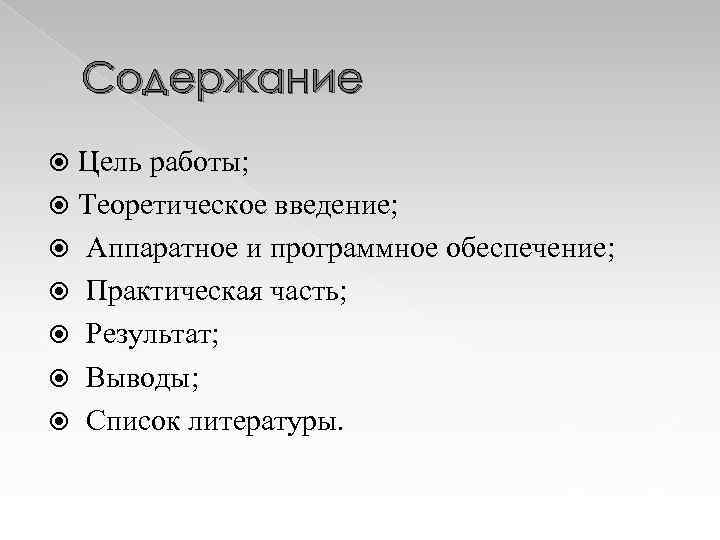

Содержание Цель работы; Теоретическое введение; Аппаратное и программное обеспечение; Практическая часть; Результат; Выводы; Список литературы.

2 Цель работы: практическое освоение методов привязки космического снимка к карте с использованием инструментов Arc. Map; приобретение навыков визуального представления карты в Arc. Map и поиска заданных объектов на карте.

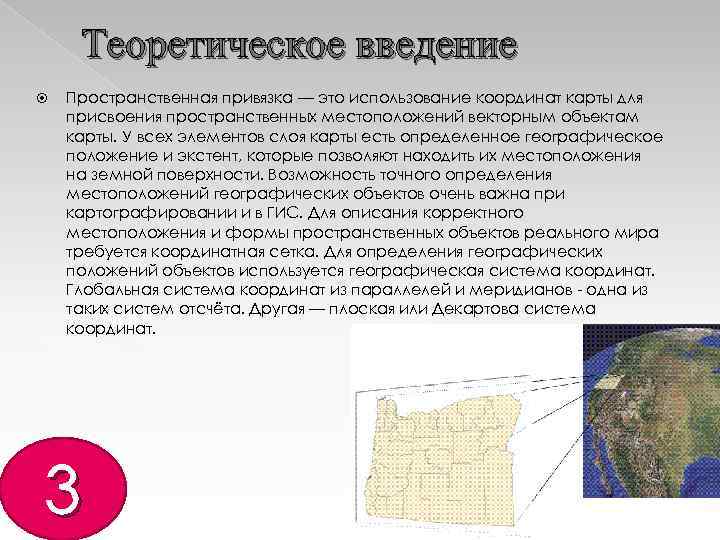

Теоретическое введение Пространственная привязка — это использование координат карты для присвоения пространственных местоположений векторным объектам карты. У всех элементов слоя карты есть определенное географическое положение и экстент, которые позволяют находить их местоположения на земной поверхности. Возможность точного определения местоположений географических объектов очень важна при картографировании и в ГИС. Для описания корректного местоположения и формы пространственных объектов реального мира требуется координатная сетка. Для определения географических положений объектов используется географическая система координат. Глобальная система координат из параллелей и меридианов - одна из таких систем отсчёта. Другая — плоская или Декартова система координат. 3

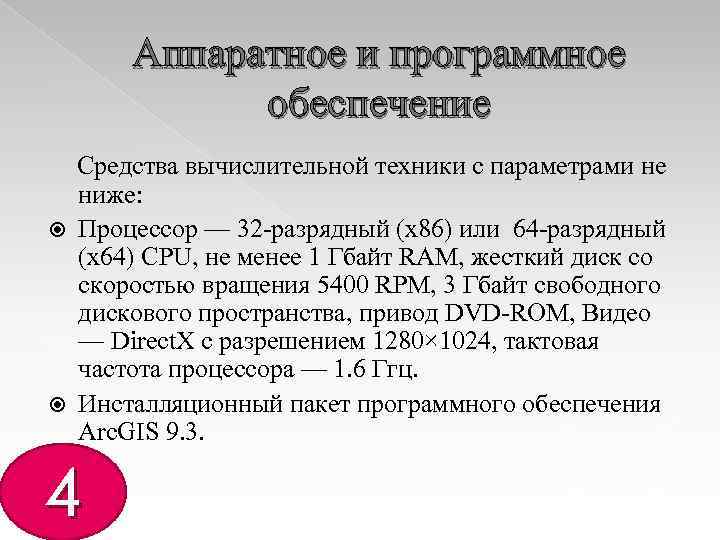

Аппаратное и программное обеспечение Средства вычислительной техники c параметрами не ниже: Процессор — 32 -разрядный (x 86) или 64 -разрядный (x 64) CPU, не менее 1 Гбайт RAM, жесткий диск со скоростью вращения 5400 RPM, 3 Гбайт свободного дискового пространства, привод DVD-ROM, Видео — Direct. X с разрешением 1280× 1024, тактовая частота процессора — 1. 6 Ггц. Инсталляционный пакет программного обеспечения Arc. GIS 9. 3. 4

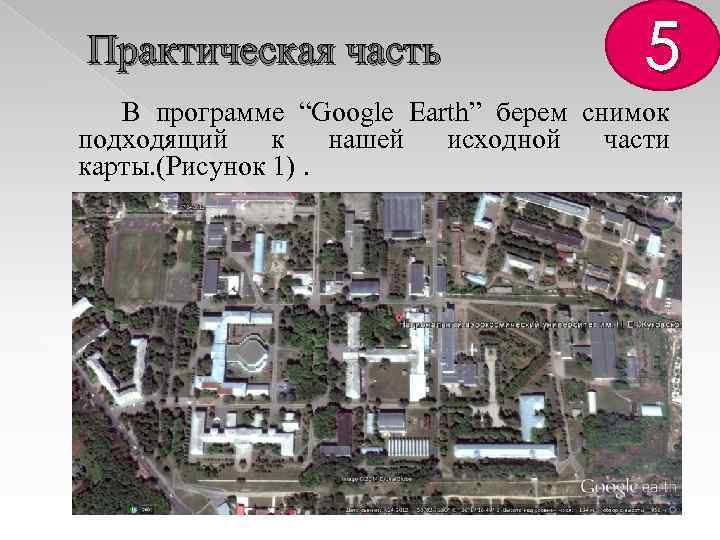

Практическая часть 5 В программе “Google Earth” берем снимок подходящий к нашей исходной части карты. (Рисунок 1).

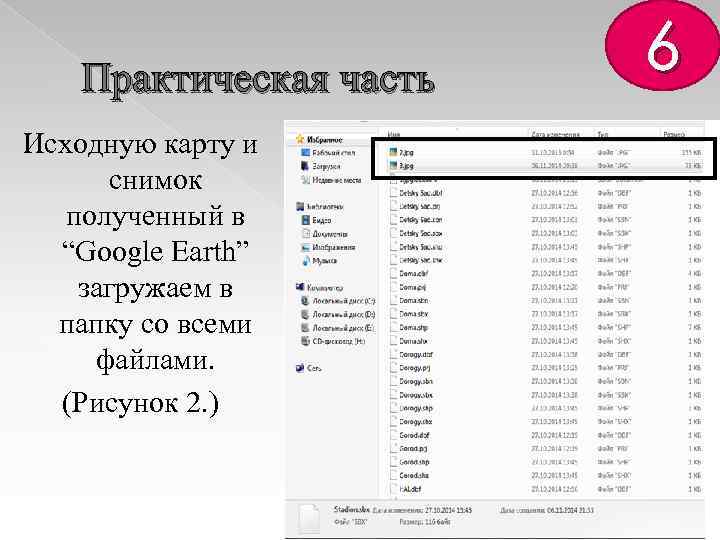

Практическая часть Исходную карту и снимок полученный в “Google Earth” загружаем в папку со всеми файлами. (Рисунок 2. ) 6

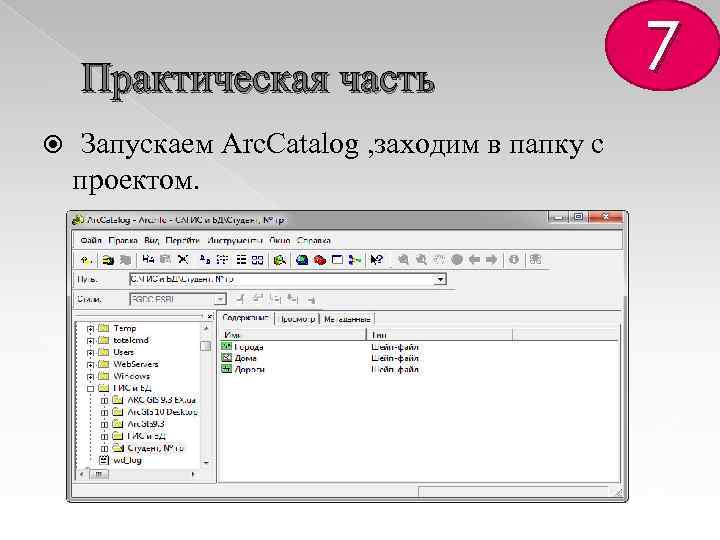

Практическая часть Запускаем Arc. Catalog , заходим в папку с проектом. 7

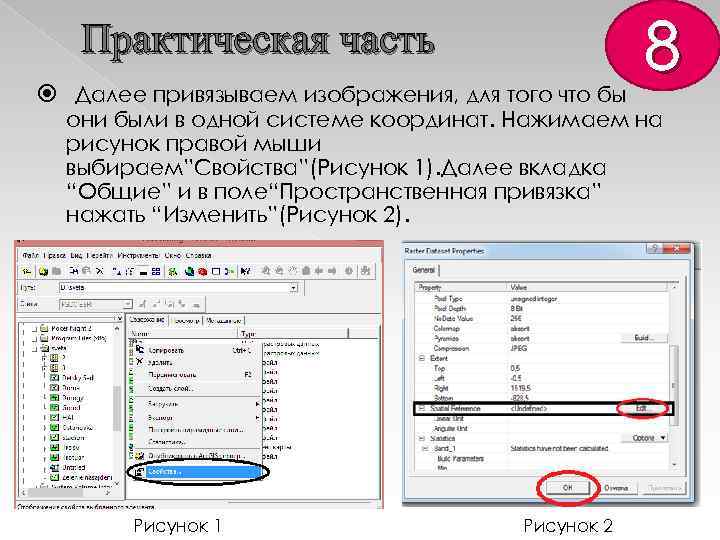

Практическая часть Далее привязываем изображения, для того что бы 8 они были в одной системе координат. Нажимаем на рисунок правой мыши выбираем”Свойства”(Рисунок 1). Далее вкладка “Общие” и в поле“Пространственная привязка” нажать “Изменить”(Рисунок 2). Рисунок 1 Рисунок 2

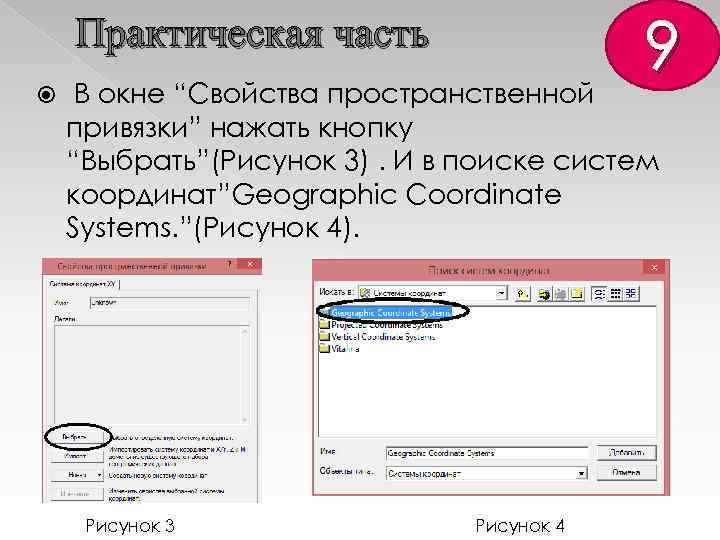

9 Практическая часть В окне “Свойства пространственной привязки” нажать кнопку “Выбрать”(Рисунок 3). И в поиске систем координат”Geographic Coordinate Systems. ”(Рисунок 4). Рисунок 3 Рисунок 4

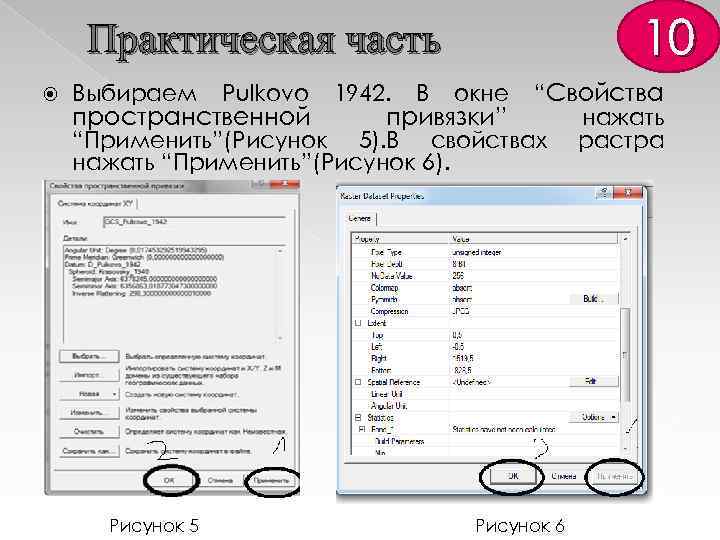

10 Практическая часть “Свойства пространственной привязки” нажать “Применить”(Рисунок 5). В свойствах растра нажать “Применить”(Рисунок 6). Выбираем Рисунок 5 Pulkovo 1942. В окне Рисунок 6

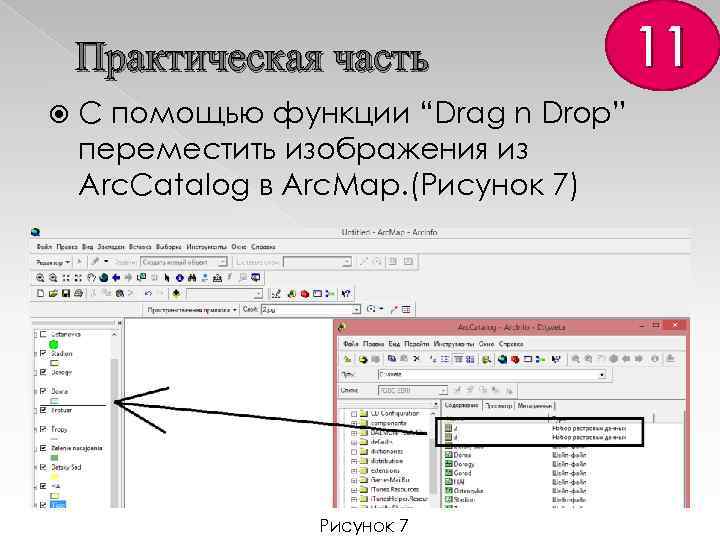

Практическая часть C помощью функции “Drag n Drop” переместить изображения из Arc. Catalog в Arc. Map. (Рисунок 7) Рисунок 7 11

Практическая часть В Arc. Map добавить на панель задач инструменты пространственной привязки. (Рисунок 8). Рисунок 8 12

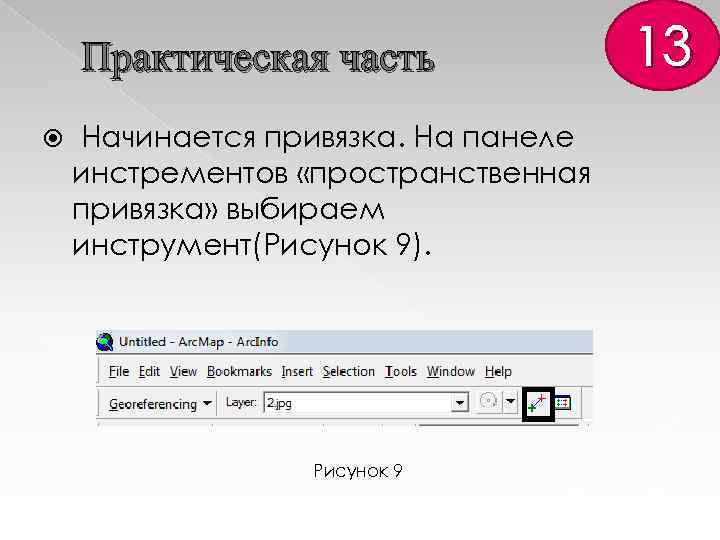

Практическая часть Начинается привязка. На панеле инстрементов «пространственная привязка» выбираем инструмент(Рисунок 9). Рисунок 9 13

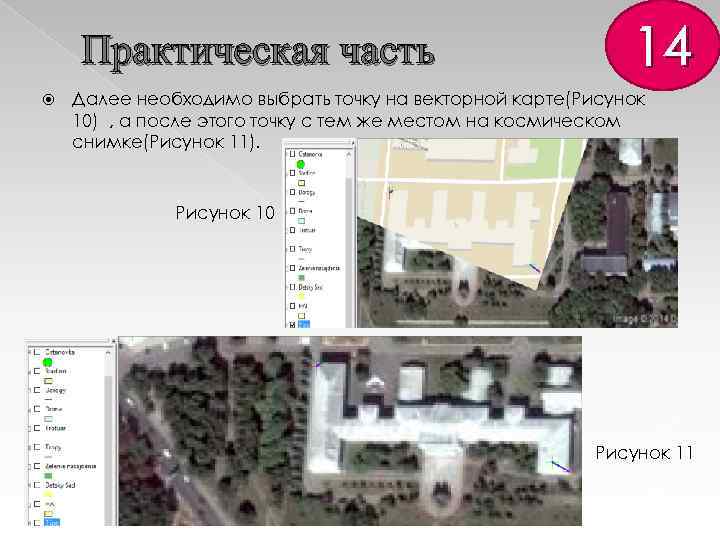

Практическая часть 14 Далее необходимо выбрать точку на векторной карте(Рисунок 10) , а после этого точку с тем же местом на космическом снимке(Рисунок 11). Рисунок 10 Рисунок 11

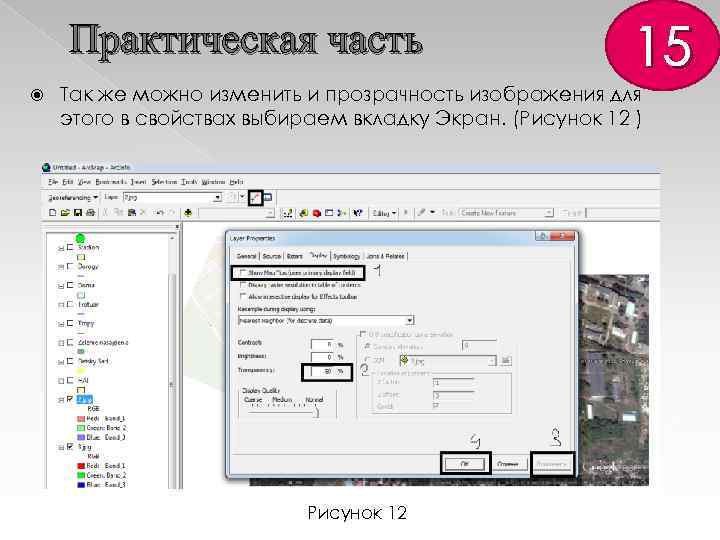

Практическая часть 15 Так же можно изменить и прозрачность изображения для этого в свойствах выбираем вкладку Экран. (Рисунок 12 ) Рисунок 12

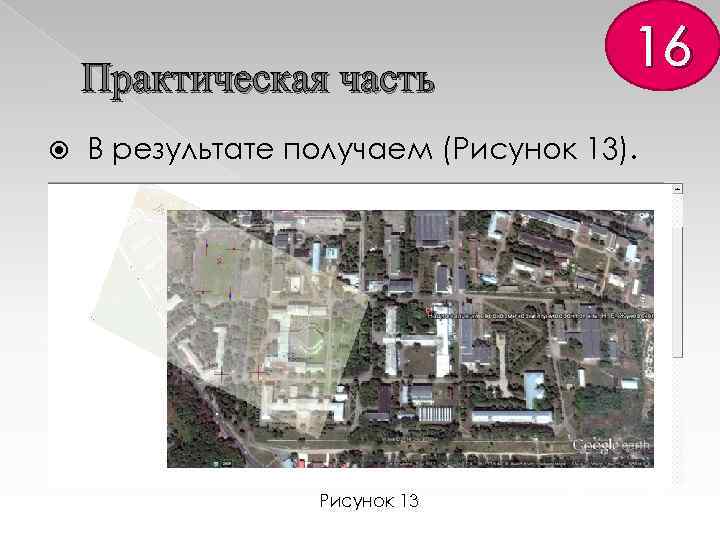

Практическая часть 16 В результате получаем (Рисунок 13). Рисунок 13

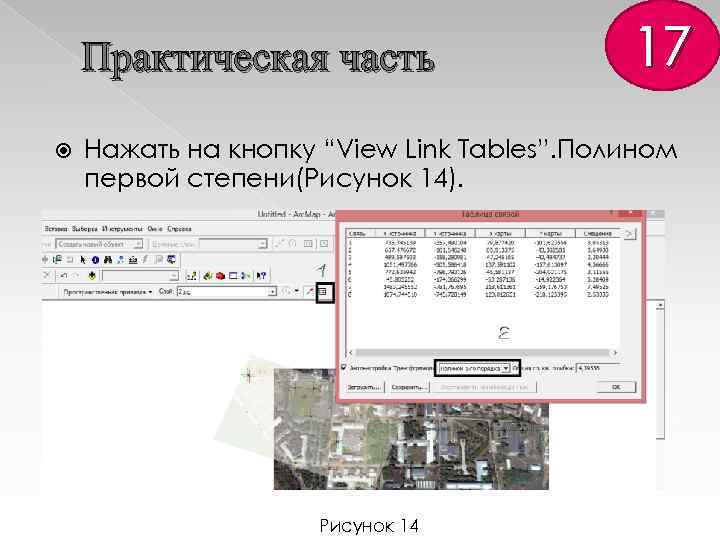

Практическая часть 17 Нажать на кнопку “View Link Tables”. Полином первой степени(Рисунок 14). Рисунок 14

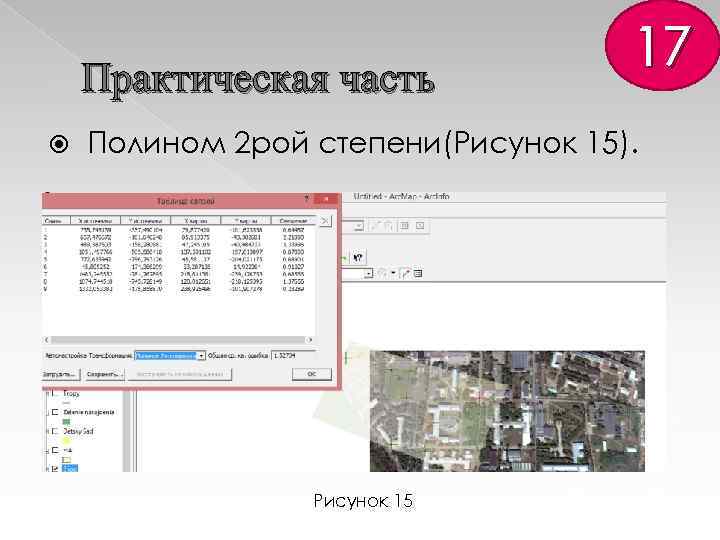

Практическая часть 17 Полином 2 рой степени(Рисунок 15). Рисунок 15

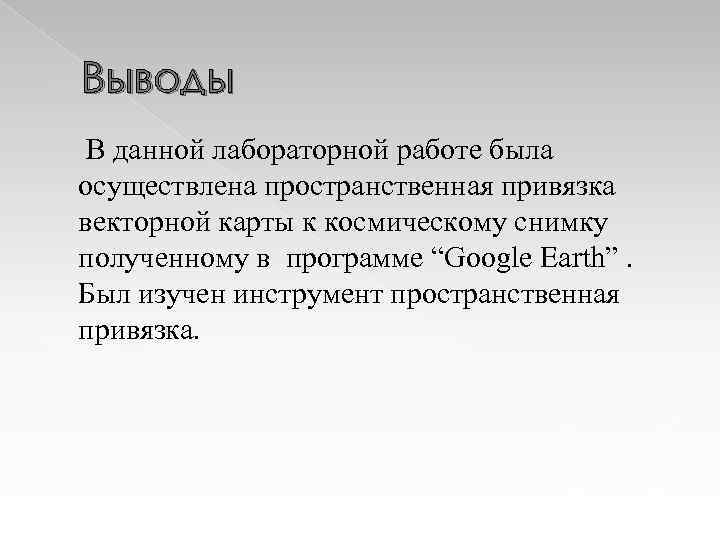

Выводы В данной лабораторной работе была осуществлена пространственная привязка векторной карты к космическому снимку полученному в программе “Google Earth”. Был изучен инструмент пространственная привязка.
