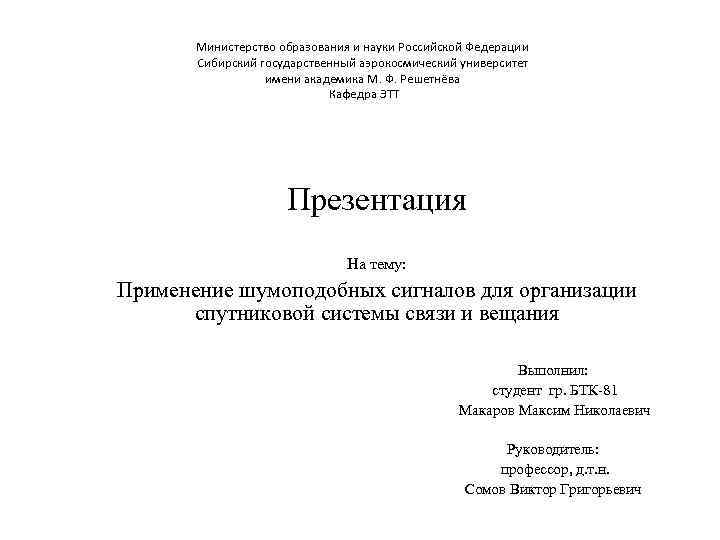

Министерство образования и науки Российской Федерации Сибирский государственный аэрокосмический университет имени академика М. Ф. Решетнёва Кафедра ЭТТ Презентация На тему: Применение шумоподобных сигналов для организации спутниковой системы связи и вещания Выполнил: студент гр. БТК-81 Макаров Максим Николаевич Руководитель: профессор, д. т. н. Сомов Виктор Григорьевич

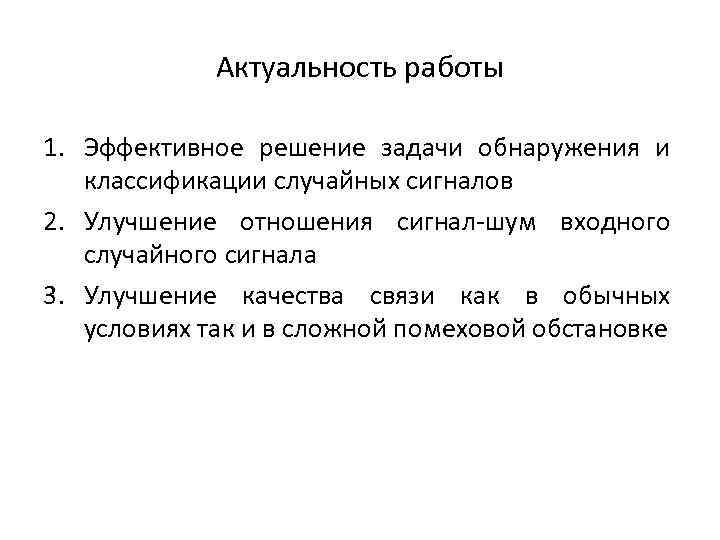

Актуальность работы 1. Эффективное решение задачи обнаружения и классификации случайных сигналов 2. Улучшение отношения сигнал-шум входного случайного сигнала 3. Улучшение качества связи как в обычных условиях так и в сложной помеховой обстановке

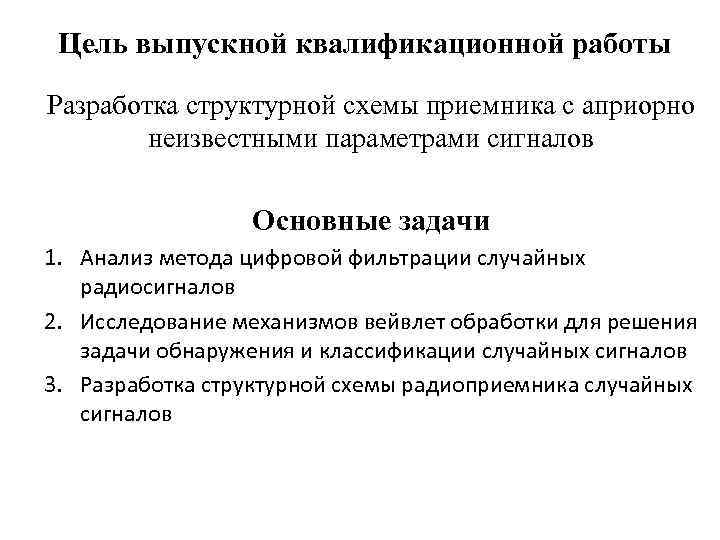

Цель выпускной квалификационной работы Разработка структурной схемы приемника с априорно неизвестными параметрами сигналов Основные задачи 1. Анализ метода цифровой фильтрации случайных радиосигналов 2. Исследование механизмов вейвлет обработки для решения задачи обнаружения и классификации случайных сигналов 3. Разработка структурной схемы радиоприемника случайных сигналов

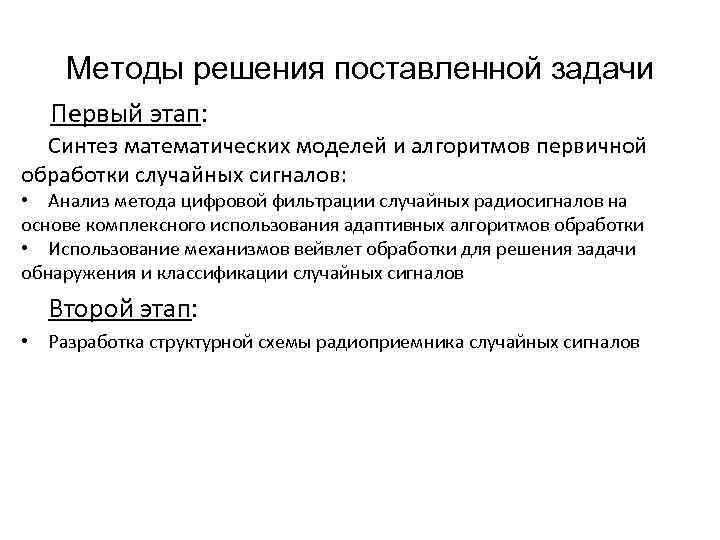

Методы решения поставленной задачи Первый этап: Синтез математических моделей и алгоритмов первичной обработки случайных сигналов: • Анализ метода цифровой фильтрации случайных радиосигналов на основе комплексного использования адаптивных алгоритмов обработки • Использование механизмов вейвлет обработки для решения задачи обнаружения и классификации случайных сигналов Второй этап: • Разработка структурной схемы радиоприемника случайных сигналов

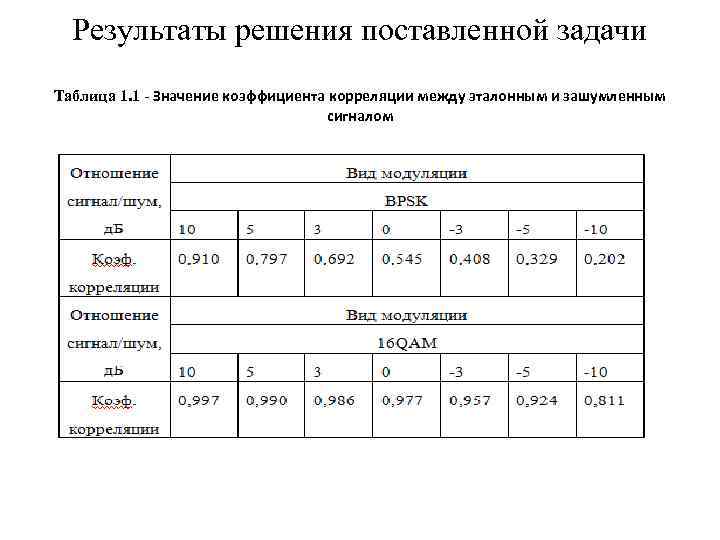

Результаты решения поставленной задачи Таблица 1. 1 - Значение коэффициента корреляции между эталонным и зашумленным сигналом

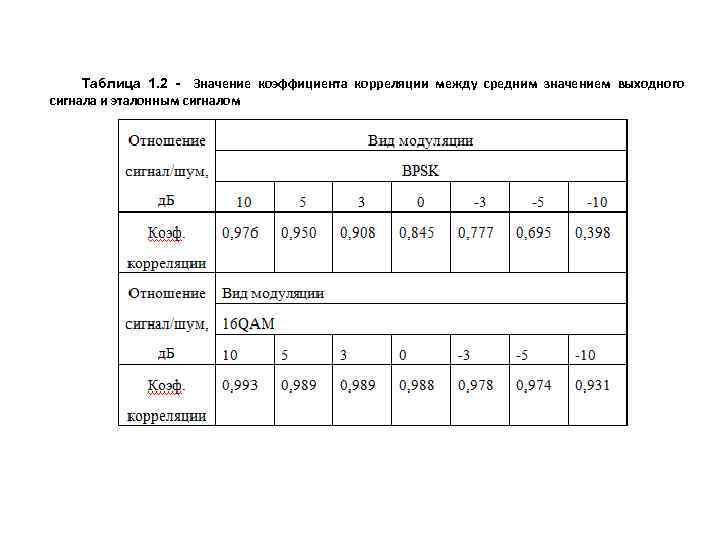

Таблица 1. 2 - Значение коэффициента корреляции между средним значением выходного сигнала и эталонным сигналом
РИСУНОК 1 - СТРУКТУРНАЯ СХЕМА ПРИЕМНИКА С ОДНОКРАТНЫМ ПРЕОБРАЗОВАНИЕМ ЧАСТОТЫ АФТ – антенно-фидерное устройство; ВЦ - входная цепь; СМ - смеситель; Г - гетеродин; ДМ - демодулятор; Н - нагрузка; АРУ - автоматическая регулировка усиления; АПЧГ автоматическая подстройка частоты гетеродина; ПРД – передатчик.
Заключение В ходе выполнения выпускной квалификационной работы, получены следующие результаты касательно случайных сигналов: 1. Исследован способ фильтрации, на основе комплексного алгоритма, включающего в себя: – адаптивных алгоритмов фильтрации с линейным предсказанием; – сглаживающих полиномиальных алгоритмов фильтрации; – алгоритмов вейвлет фильтрации. Предлагаемый метод цифровой фильтрации сигналов позволяет увеличить отношение сигнал-шум на 4 -9 д. Б. 2. Исследован механизмов вейвлет обработки для решения задачи обнаружения и классификации случайных сигналов: • Повышение разрешающей способности одновременно во времени и частотной представлении взаимоисключаются. Соотношение неопределенностей не позволяет проводить жесткую привязку вейвлет спектра ко времени. Существующие недостатки вейвлет разложения не позволяют проводить достоверную классификацию входного сигнала. Результатом работы является – разработка структурной схемы радиоприемника случайных сигналов.
