Министерство образования и науки Российской Федерации Пермский национальный исследовательский политехнический университет (ПНИПУ) Контрольная работа по дисциплине «Сетевые технологии» на тему «Проектирование двух кампусных сетей, соединенных оптоволоконным каналом» (вариант 1) Выполнил: Студент группы АСУ-09 сз Сибирев В. В.
Проектирование ККС «Небесная Сеть» Заказчик – компания «Небесная Сеть» строит 2 здания в г. Екатеринбург Ø Центральный офис по ул. Бебеля 11 В Ø Автоматизированый сборочный цех по ул. Крауля 170 Необходимо: q Спроектировать сеть передачи данных, объеденяющую оба здания q Выбрать активное оборудование q Расчитать необходимое пассивное оборудование 2/13

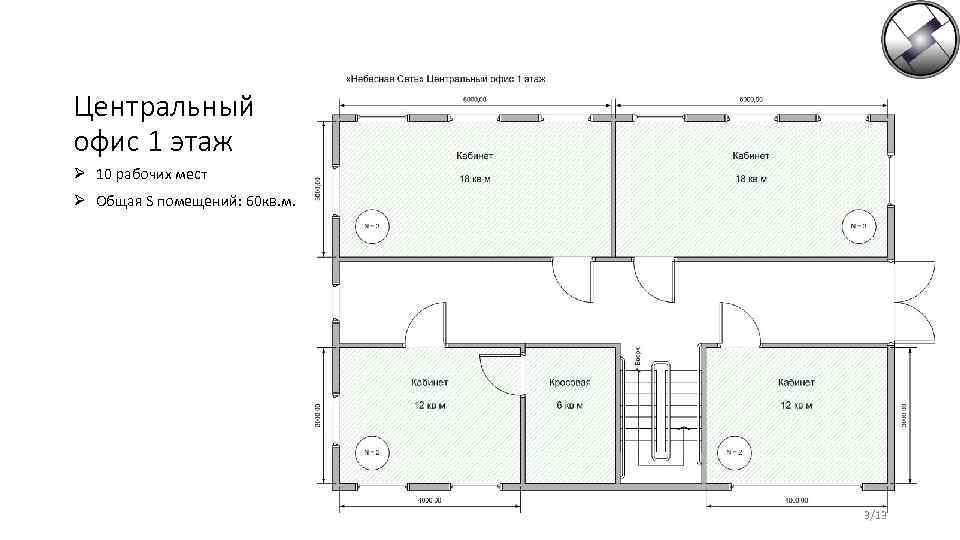

Центральный офис 1 этаж Ø 10 рабочих мест Ø Общая S помещений: 60 кв. м. 3/13

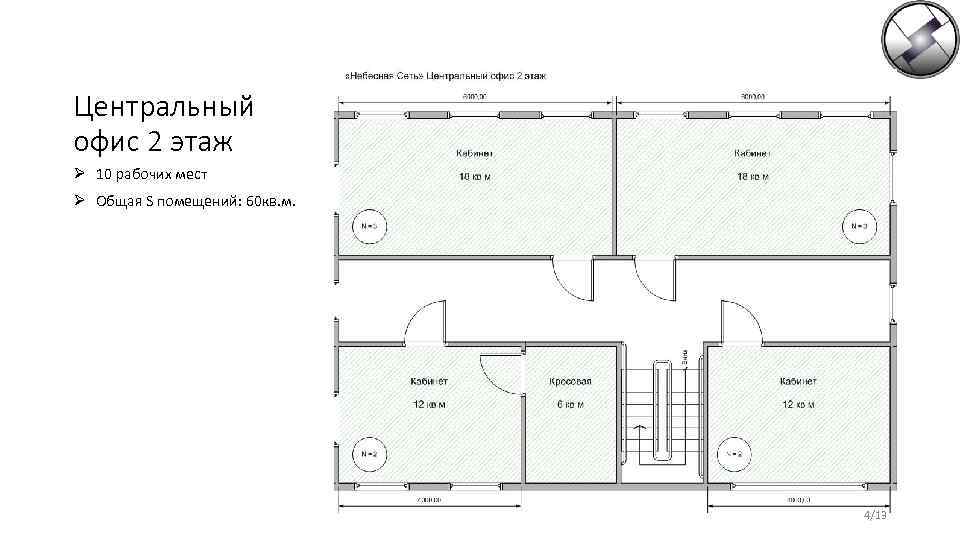

Центральный офис 2 этаж Ø 10 рабочих мест Ø Общая S помещений: 60 кв. м. 4/13

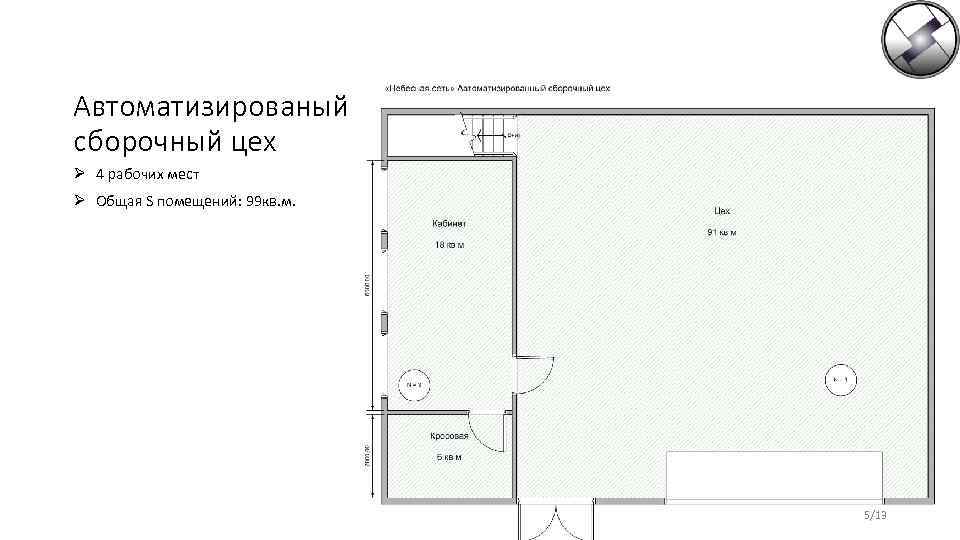

Автоматизированый сборочный цех Ø 4 рабочих мест Ø Общая S помещений: 99 кв. м. 5/13

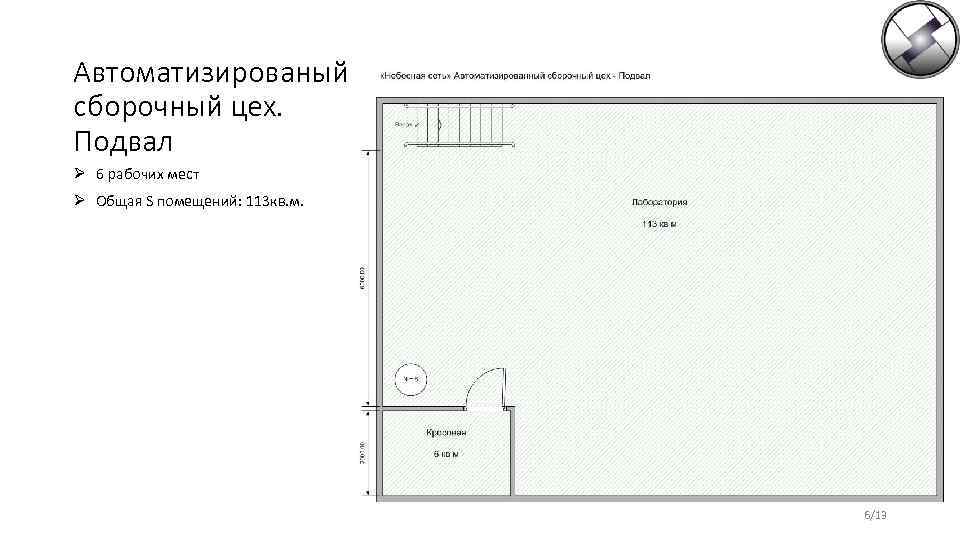

Автоматизированый сборочный цех. Подвал Ø 6 рабочих мест Ø Общая S помещений: 113 кв. м. 6/13
Иерархическая модель Cisco Компания Cisco определила 3 иерархических уровня: Ø Уровень ядра – быстрая коммутация трафика Ø Уровень распределения – маршрутизация, фильтрация и сетевые политики доступа Ø Уровень доступа – конечные пользователи 7/13

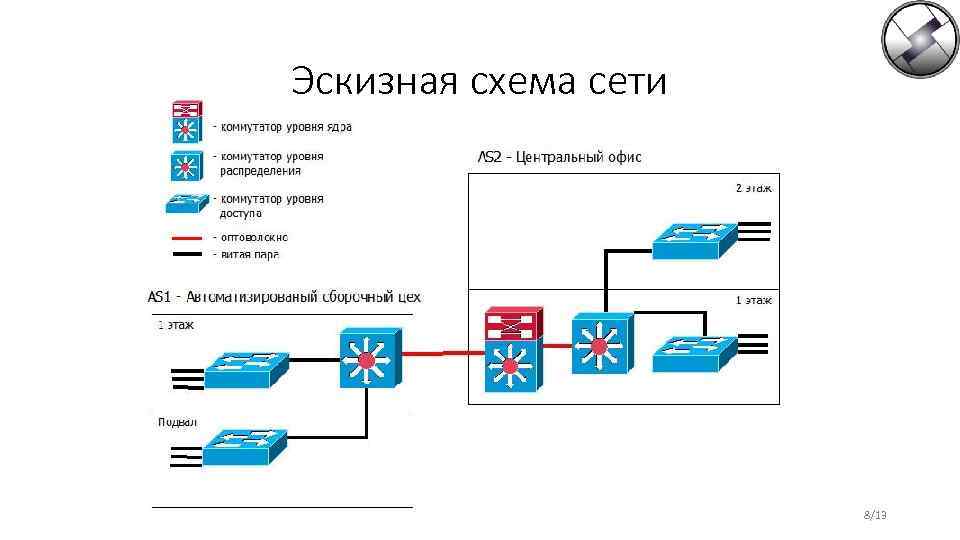

Эскизная схема сети 8/13

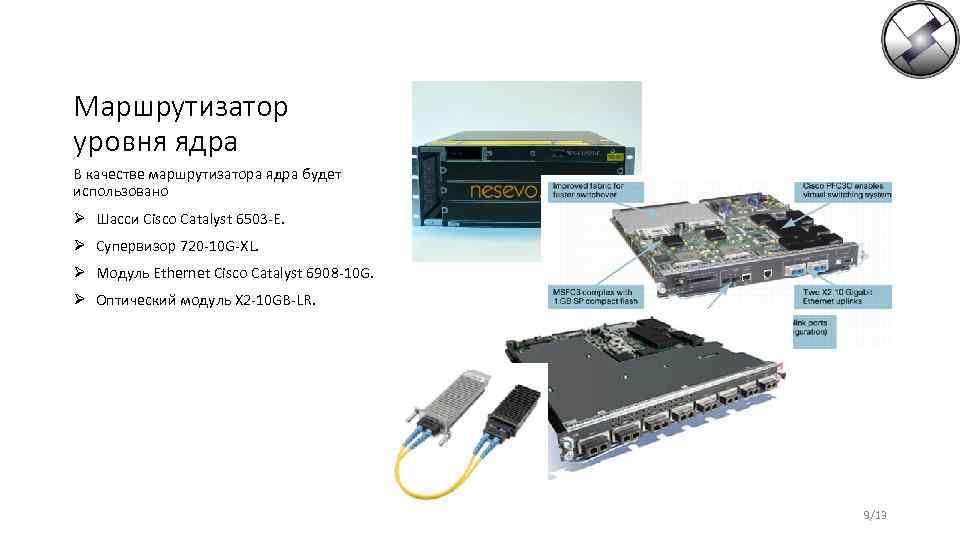

Маршрутизатор уровня ядра В качестве маршрутизатора ядра будет использовано Ø Шасси Cisco Catalyst 6503 -E. Ø Супервизор 720 -10 G-XL. Ø Модуль Ethernet Cisco Catalyst 6908 -10 G. Ø Оптический модуль X 2 -10 GB-LR. 9/13

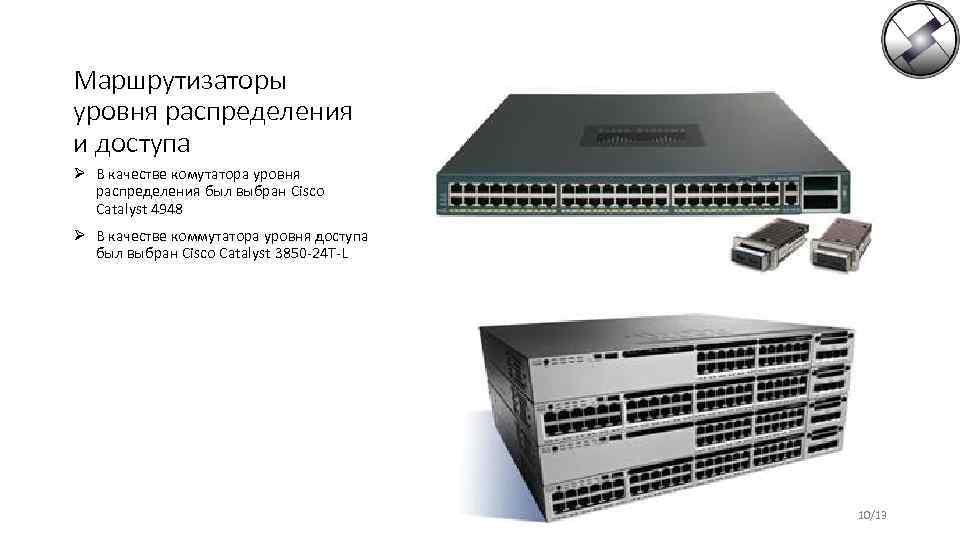

Маршрутизаторы уровня распределения и доступа Ø В качестве комутатора уровня распределения был выбран Cisco Catalyst 4948 Ø В качестве коммутатора уровня доступа был выбран Cisco Catalyst 3850 -24 T-L 10/13

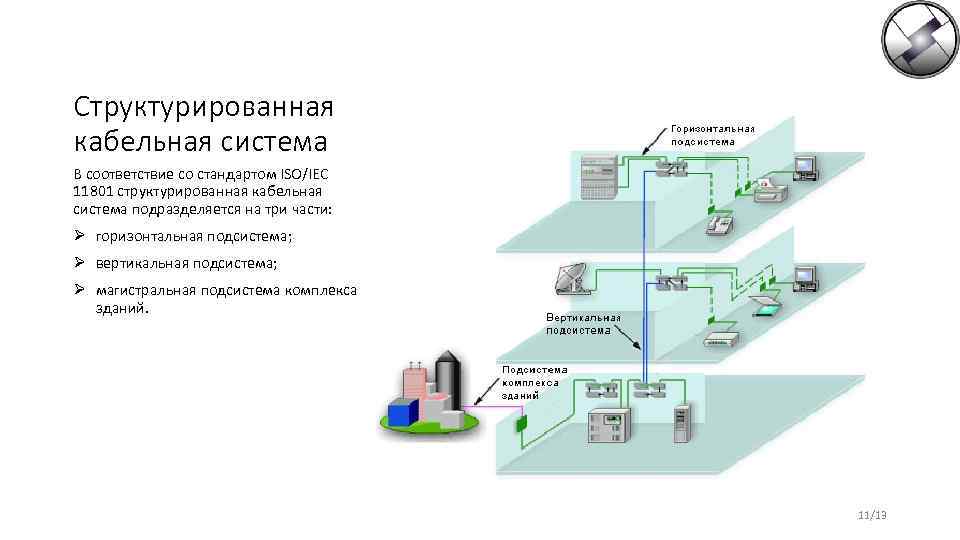

Структурированная кабельная система В соответствие со стандартом ISO/IEC 11801 структурированная кабельная система подразделяется на три части: Ø горизонтальная подсистема; Ø вертикальная подсистема; Ø магистральная подсистема комплекса зданий. 11/13
Принципиальная схема сети 12/13
ККС «Небесная Сеть» В результате проделанной работы: ü Спроектирована сеть передачи данных, объеденяющую оба здания ü Выбрано активное оборудование ü Расчитано необходимое пассивное оборудование Спасибо за внимание! 13/13
