Министерство образования и науки Российской Федерации Норильский индустриальный институт Кафедра Информационных систем и технологий АРМ Мастера инструментального участка Механического завода ДИПЛОМНАЯ РАБОТА Автор работы: Шестопалов А. В. гр. ИЭ-00 (СПО) Руководитель: 2004 г. к. т. н. , доцент Сизова О. В.

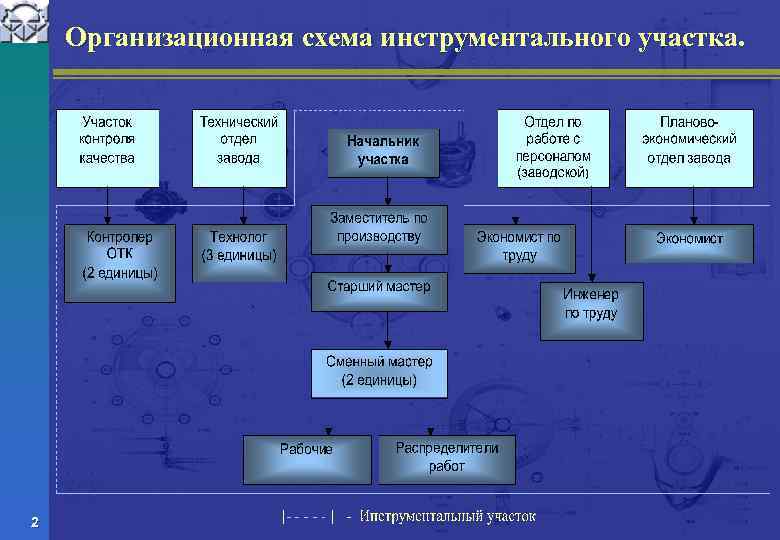

Организационная схема инструментального участка. 2

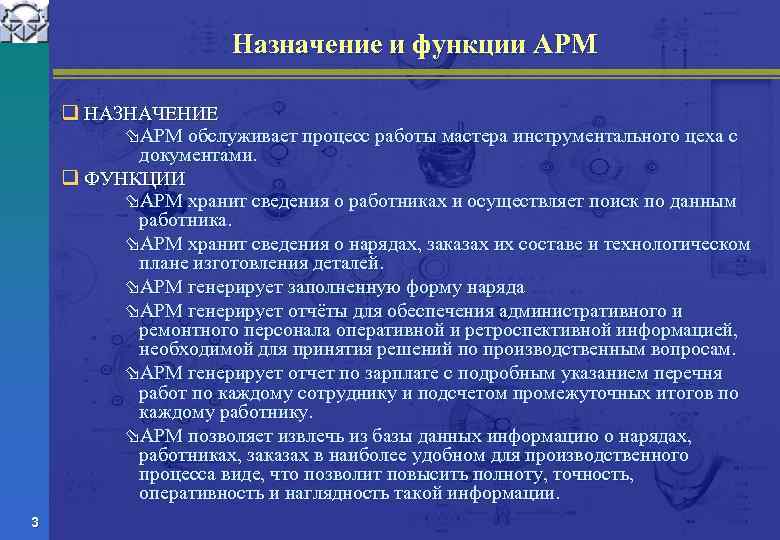

Назначение и функции АРМ q НАЗНАЧЕНИЕ øАРМ обслуживает процесс работы мастера инструментального цеха с документами. q ФУНКЦИИ øАРМ хранит сведения о работниках и осуществляет поиск по данным работника. øАРМ хранит сведения о нарядах, заказах их составе и технологическом плане изготовления деталей. øАРМ генерирует заполненную форму наряда øАРМ генерирует отчёты для обеспечения административного и ремонтного персонала оперативной и ретроспективной информацией, необходимой для принятия решений по производственным вопросам. øАРМ генерирует отчет по зарплате с подробным указанием перечня работ по каждому сотруднику и подсчетом промежуточных итогов по каждому работнику. øАРМ позволяет извлечь из базы данных информацию о нарядах, работниках, заказах в наиболее удобном для производственного процесса виде, что позволит повысить полноту, точность, оперативность и наглядность такой информации. 3

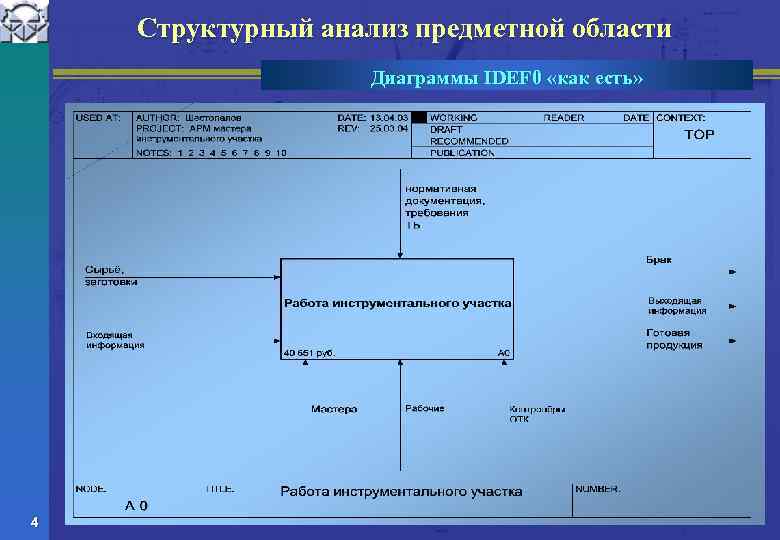

Структурный анализ предметной области Диаграммы IDEF 0 «как есть» 4

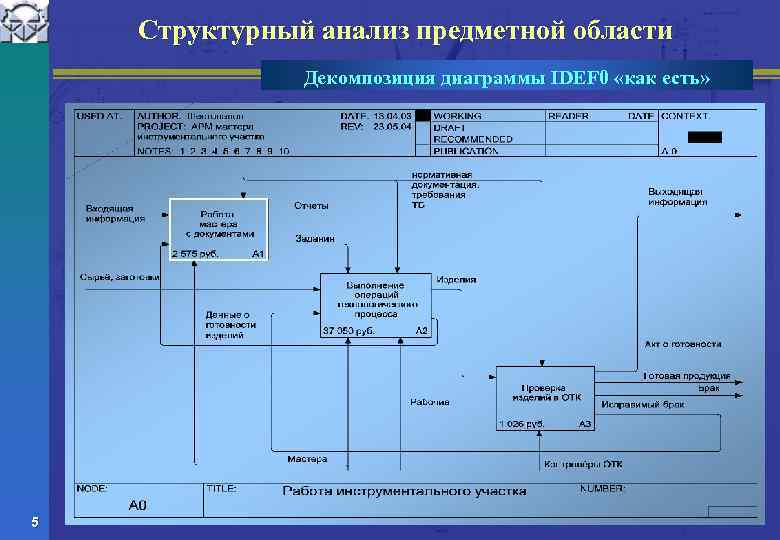

Структурный анализ предметной области Декомпозиция диаграммы IDEF 0 «как есть» 5

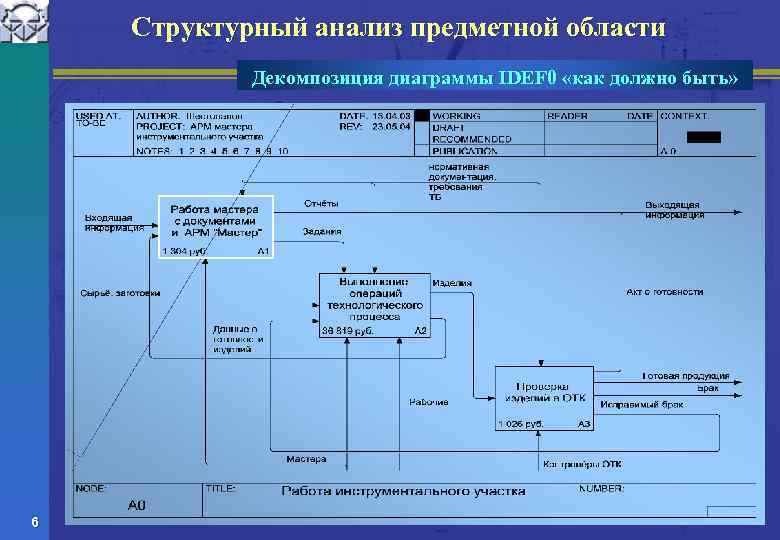

Структурный анализ предметной области Декомпозиция диаграммы IDEF 0 «как должно быть» 6
Структурный анализ предметной области Диаграмма информационных потоков DFD «как есть» 7
Структурный анализ предметной области Декомпозиция диаграммы DFD «как есть» 8
Структурный анализ предметной области Декомпозиция диаграммы DFD «как будет» 9
Инфологическое моделирование Диаграмма ERD - Логический уровень 10

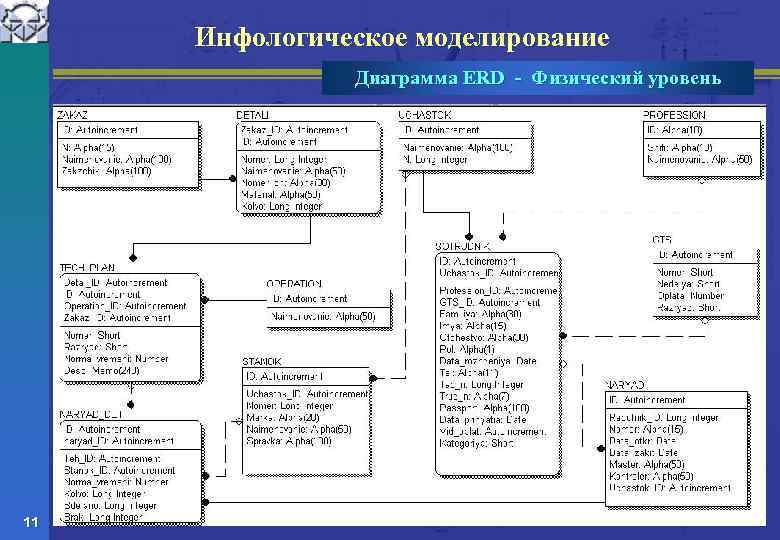

Инфологическое моделирование Диаграмма ERD - Физический уровень 11

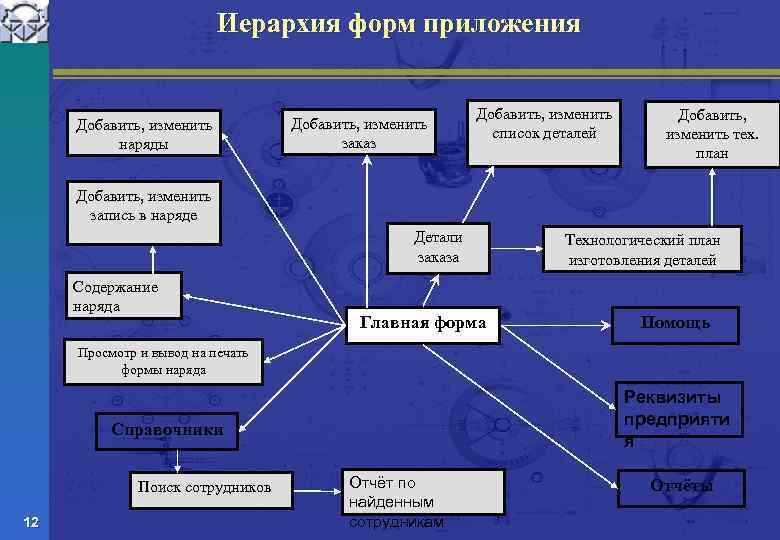

Иерархия форм приложения Добавить, изменить наряды Добавить, изменить заказ Добавить, изменить список деталей Добавить, изменить тех. план Добавить, изменить запись в наряде Детали заказа Содержание наряда Главная форма Технологический план изготовления деталей Помощь Просмотр и вывод на печать формы наряда Реквизиты предприяти я Справочники Поиск сотрудников 12 Отчёт по найденным сотрудникам Отчёты
Оценка экономической эффективности Экономический эффект: Срок окупаемости: При проведении функционально-стоимостного анализа было установлено, что затраты времени мастеров уменьшаются с 15, 73 до 7, 95 часа т. е. уменьшаются в 1, 97 раза. Следовательно в связи с уменьшением объёма работы мастера возможно высвобождение одной единицы мастера. 13

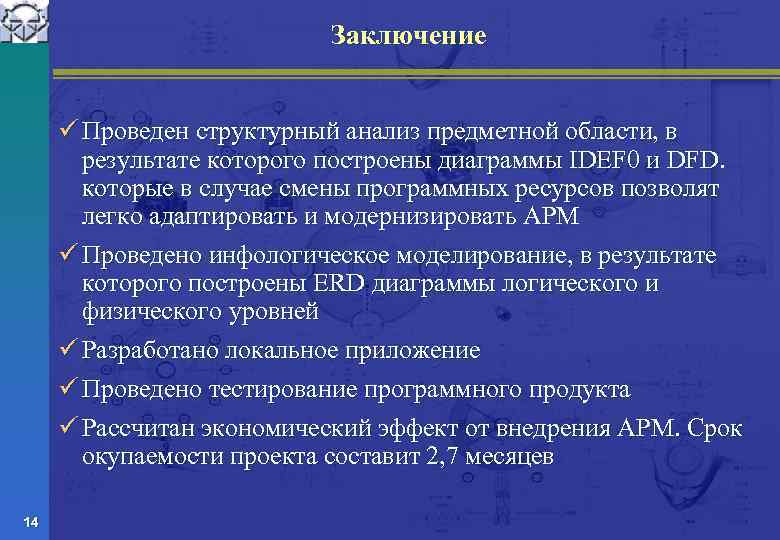

Заключение ü Проведен структурный анализ предметной области, в результате которого построены диаграммы IDEF 0 и DFD. которые в случае смены программных ресурсов позволят легко адаптировать и модернизировать АРМ ü Проведено инфологическое моделирование, в результате которого построены ERD диаграммы логического и физического уровней ü Разработано локальное приложение ü Проведено тестирование программного продукта ü Рассчитан экономический эффект от внедрения АРМ. Срок окупаемости проекта составит 2, 7 месяцев 14
