Министерство образования и науки Российской Федерации Институт материаловедения и металлургии кафедра «Метрологии, стандартизации и сертификации» РАЗРАБОТКА ПРОЕКТА ТЕХНИЧЕСКИХ УСЛОВИЙ. ВАРИАНТ 9 Пояснительная записка 200503 000000 309 ПЗ Руководитель, ст. преподаватель Консультант, ст. преподаватель Нормоконтролер, доц. , к. т. н. Студент гр. МТ-391101 Н. В. Богданова В. В. Грибов А. В. Медведев

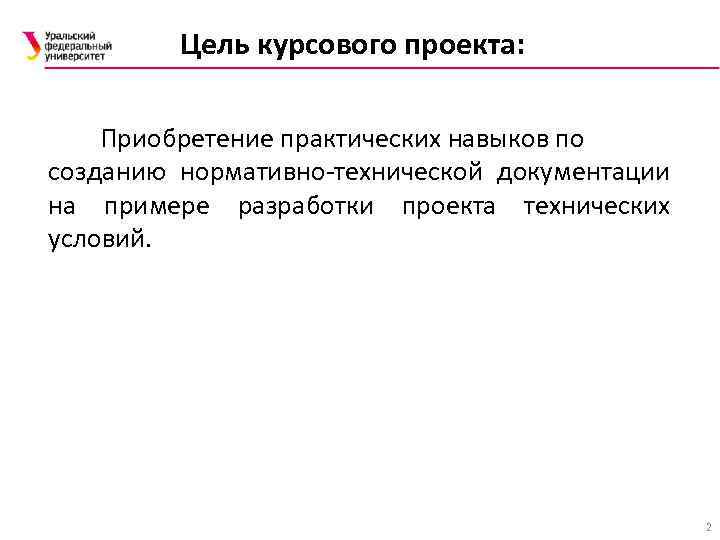

Цель курсового проекта: Приобретение практических навыков по созданию нормативно-технической документации на примере разработки проекта технических условий. 2

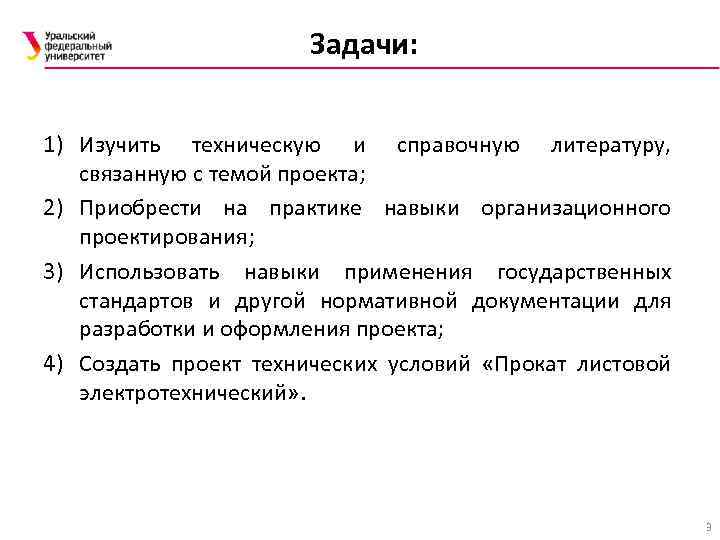

Задачи: 1) Изучить техническую и справочную литературу, связанную с темой проекта; 2) Приобрести на практике навыки организационного проектирования; 3) Использовать навыки применения государственных стандартов и другой нормативной документации для разработки и оформления проекта; 4) Создать проект технических условий «Прокат листовой электротехнический» . 3

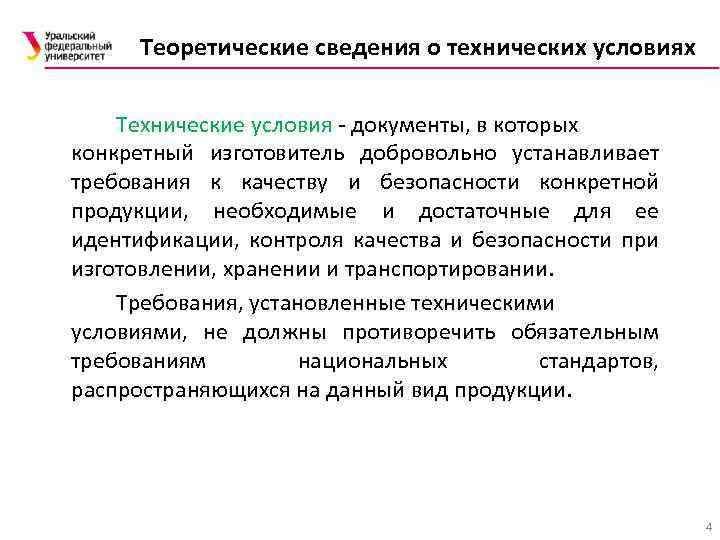

Теоретические сведения о технических условиях Технические условия - документы, в которых конкретный изготовитель добровольно устанавливает требования к качеству и безопасности конкретной продукции, необходимые и достаточные для ее идентификации, контроля качества и безопасности при изготовлении, хранении и транспортировании. Требования, установленные техническими условиями, не должны противоречить обязательным требованиям национальных стандартов, распространяющихся на данный вид продукции. 4

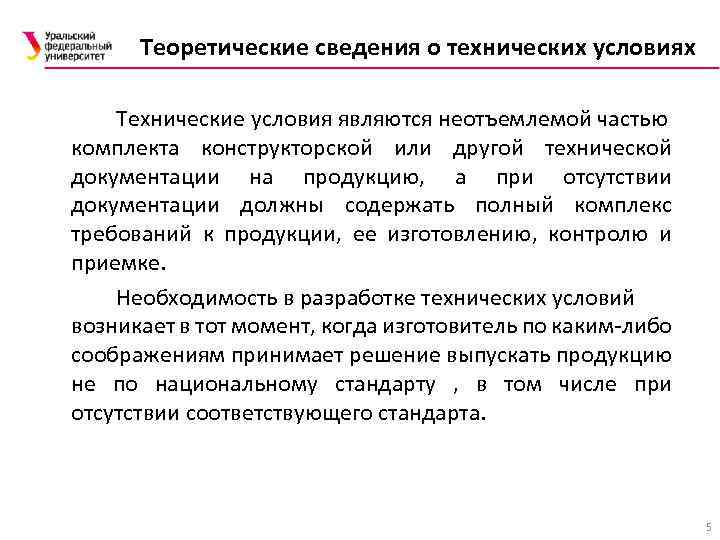

Теоретические сведения о технических условиях Технические условия являются неотъемлемой частью комплекта конструкторской или другой технической документации на продукцию, а при отсутствии документации должны содержать полный комплекс требований к продукции, ее изготовлению, контролю и приемке. Необходимость в разработке технических условий возникает в тот момент, когда изготовитель по каким-либо соображениям принимает решение выпускать продукцию не по национальному стандарту , в том числе при отсутствии соответствующего стандарта. 5
Теоретические сведения о технических условиях Процесс создания технических условий содержит три этапа: а) Разработка технических условий; б) Согласование с контролирующими органами и заказчиками технических условий; в) Регистрация технических условий. Во время разработки технических условий создаются разделы и их содержательная часть, а также при необходимости подразделы. 6

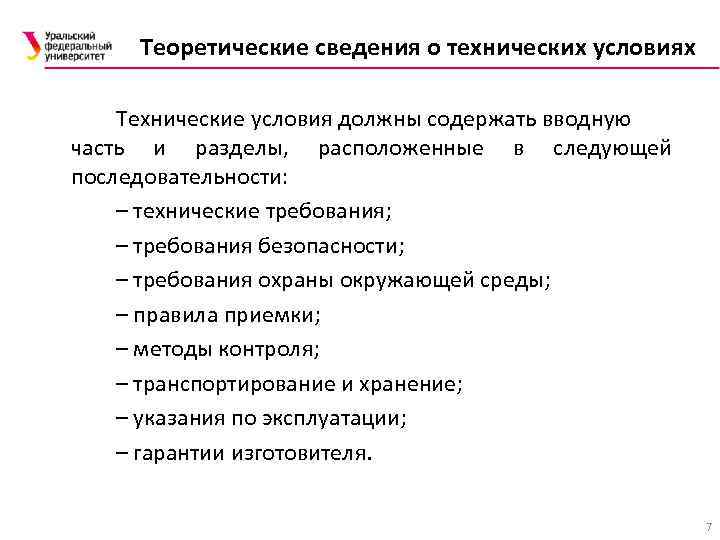

Теоретические сведения о технических условиях Технические условия должны содержать вводную часть и разделы, расположенные в следующей последовательности: – технические требования; – требования безопасности; – требования охраны окружающей среды; – правила приемки; – методы контроля; – транспортирование и хранение; – указания по эксплуатации; – гарантии изготовителя. 7

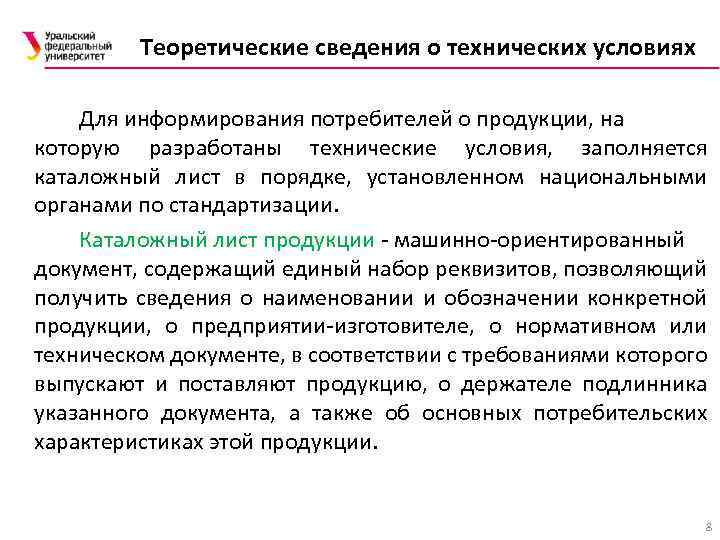

Теоретические сведения о технических условиях Для информирования потребителей о продукции, на которую разработаны технические условия, заполняется каталожный лист в порядке, установленном национальными органами по стандартизации. Каталожный лист продукции - машинно-ориентированный документ, содержащий единый набор реквизитов, позволяющий получить сведения о наименовании и обозначении конкретной продукции, о предприятии-изготовителе, о нормативном или техническом документе, в соответствии с требованиями которого выпускают и поставляют продукцию, о держателе подлинника указанного документа, а также об основных потребительских характеристиках этой продукции. 8

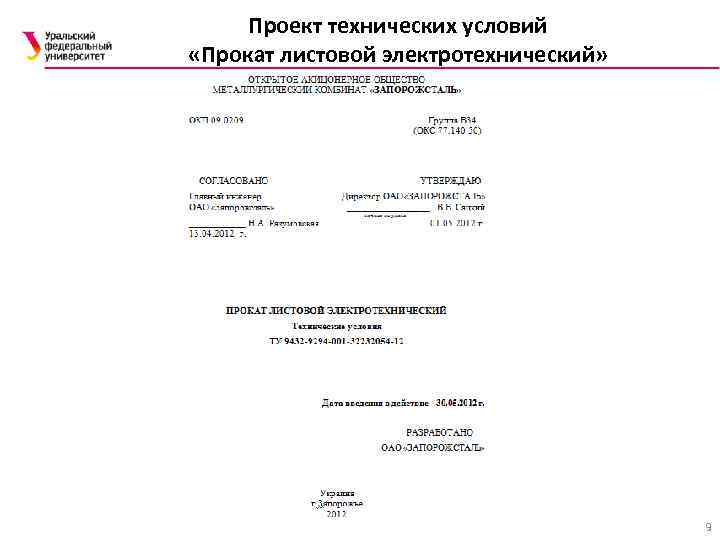

Проект технических условий «Прокат листовой электротехнический» 9
Проект технических условий «Прокат листовой электротехнический» Структура технических условий: 1. Область применения 2. Требования к качеству и безопасности 3. Маркировка 4. Упаковка 5. Правила приемки 6. Методы контроля 7. Правила транспортирования и хранения 8. Гарантия изготовителя Приложение А. Магнитные и технологические свойства проката Приложение Б. Перечень ссылочных документов Лист регистрации изменений настоящих технических условий Каталожный лист 10

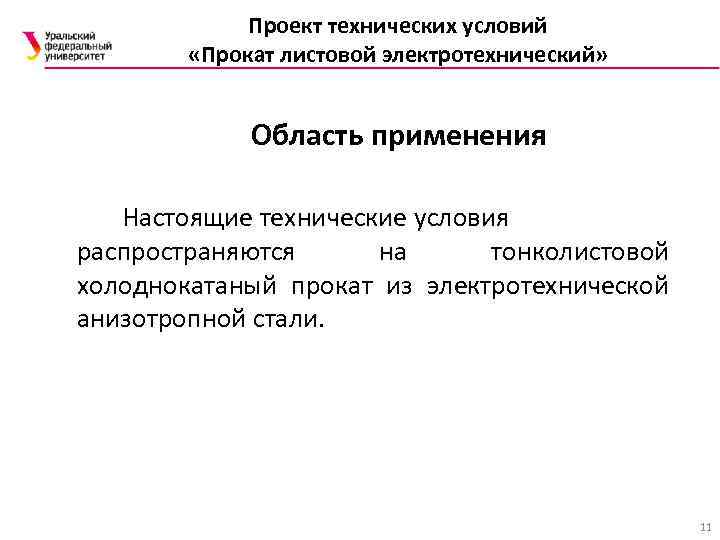

Проект технических условий «Прокат листовой электротехнический» Область применения Настоящие технические условия распространяются на тонколистовой холоднокатаный прокат из электротехнической анизотропной стали. 11

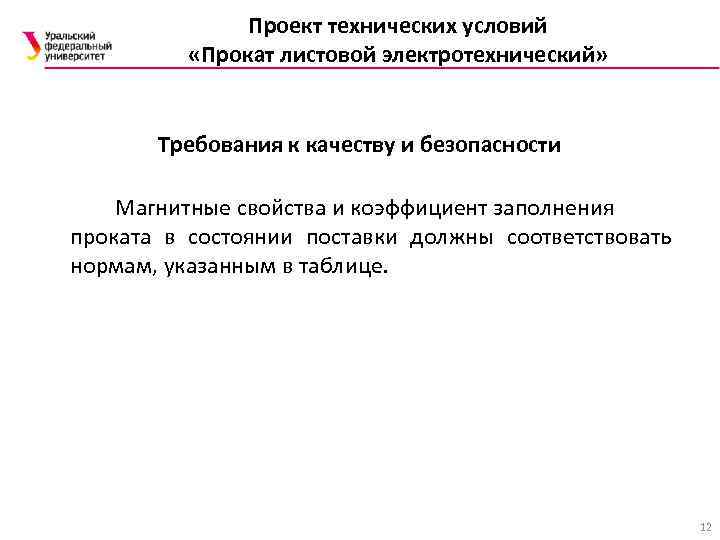

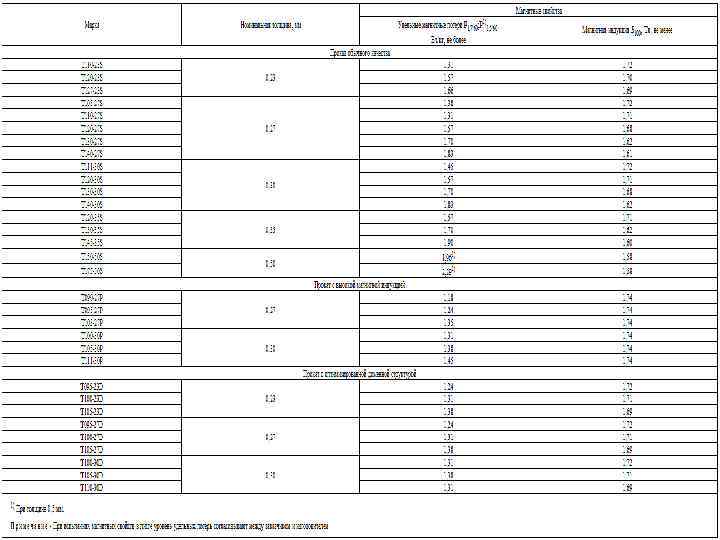

Проект технических условий «Прокат листовой электротехнический» Требования к качеству и безопасности Магнитные свойства и коэффициент заполнения проката в состоянии поставки должны соответствовать нормам, указанным в таблице. 12
13

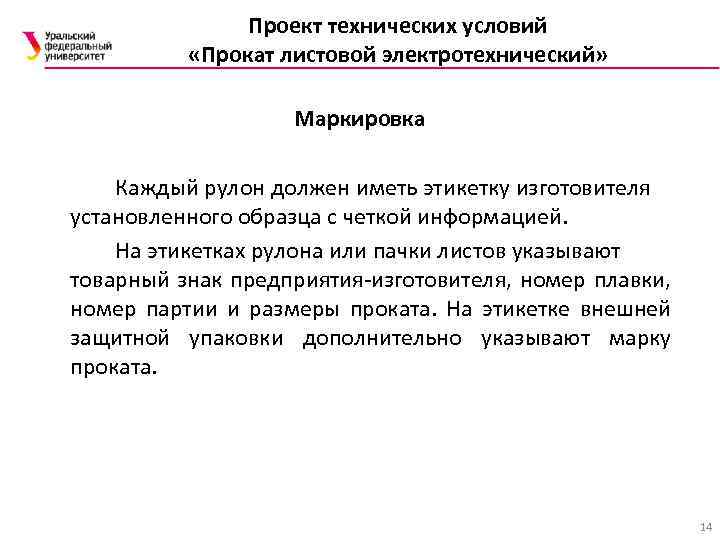

Проект технических условий «Прокат листовой электротехнический» Маркировка Каждый рулон должен иметь этикетку изготовителя установленного образца с четкой информацией. На этикетках рулона или пачки листов указывают товарный знак предприятия-изготовителя, номер плавки, номер партии и размеры проката. На этикетке внешней защитной упаковки дополнительно указывают марку проката. 14

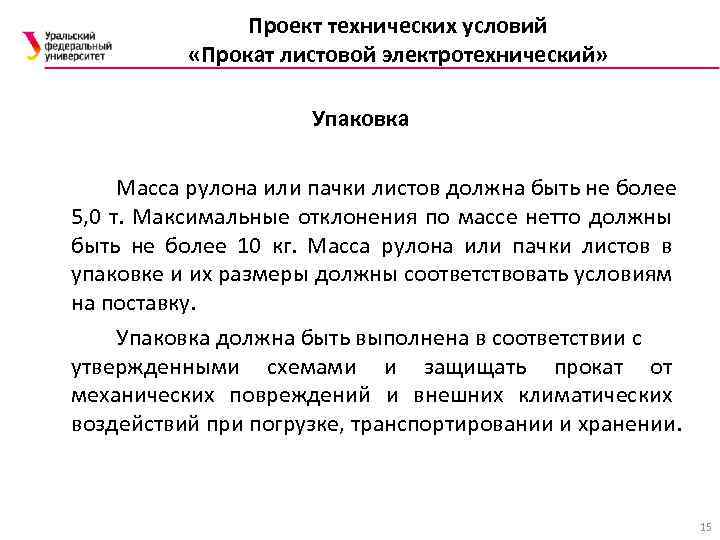

Проект технических условий «Прокат листовой электротехнический» Упаковка Масса рулона или пачки листов должна быть не более 5, 0 т. Максимальные отклонения по массе нетто должны быть не более 10 кг. Масса рулона или пачки листов в упаковке и их размеры должны соответствовать условиям на поставку. Упаковка должна быть выполнена в соответствии с утвержденными схемами и защищать прокат от механических повреждений и внешних климатических воздействий при погрузке, транспортировании и хранении. 15

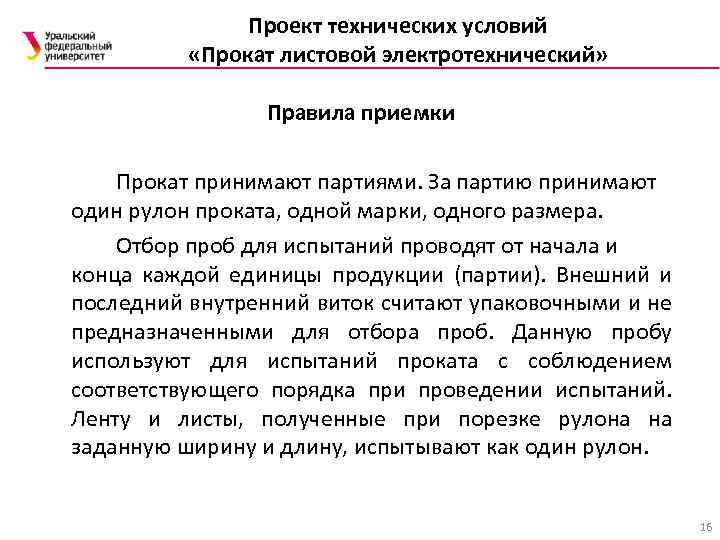

Проект технических условий «Прокат листовой электротехнический» Правила приемки Прокат принимают партиями. За партию принимают один рулон проката, одной марки, одного размера. Отбор проб для испытаний проводят от начала и конца каждой единицы продукции (партии). Внешний и последний внутренний виток считают упаковочными и не предназначенными для отбора проб. Данную пробу используют для испытаний проката с соблюдением соответствующего порядка при проведении испытаний. Ленту и листы, полученные при порезке рулона на заданную ширину и длину, испытывают как один рулон. 16

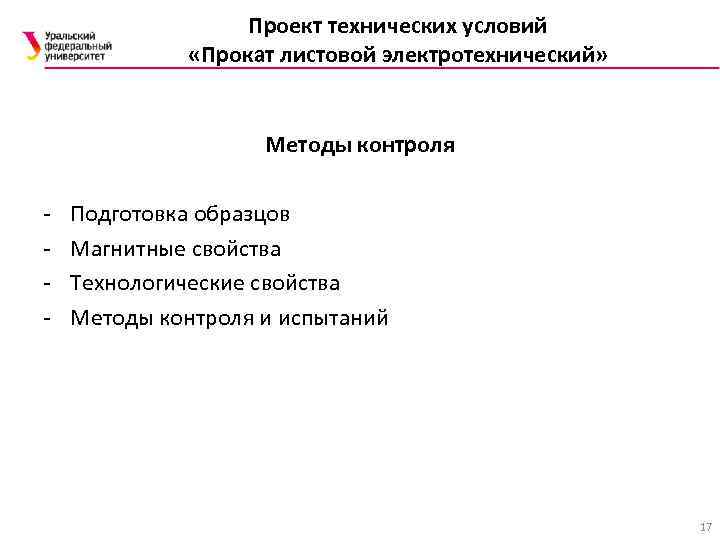

Проект технических условий «Прокат листовой электротехнический» Методы контроля - Подготовка образцов Магнитные свойства Технологические свойства Методы контроля и испытаний 17

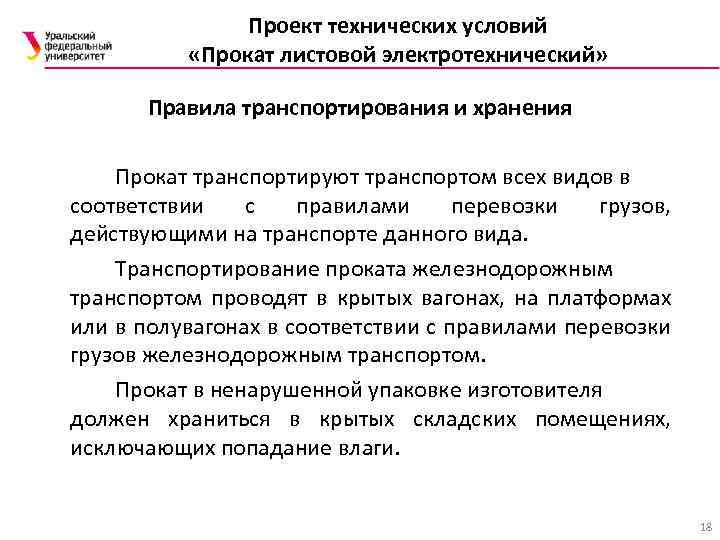

Проект технических условий «Прокат листовой электротехнический» Правила транспортирования и хранения Прокат транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Транспортирование проката железнодорожным транспортом проводят в крытых вагонах, на платформах или в полувагонах в соответствии с правилами перевозки грузов железнодорожным транспортом. Прокат в ненарушенной упаковке изготовителя должен храниться в крытых складских помещениях, исключающих попадание влаги. 18

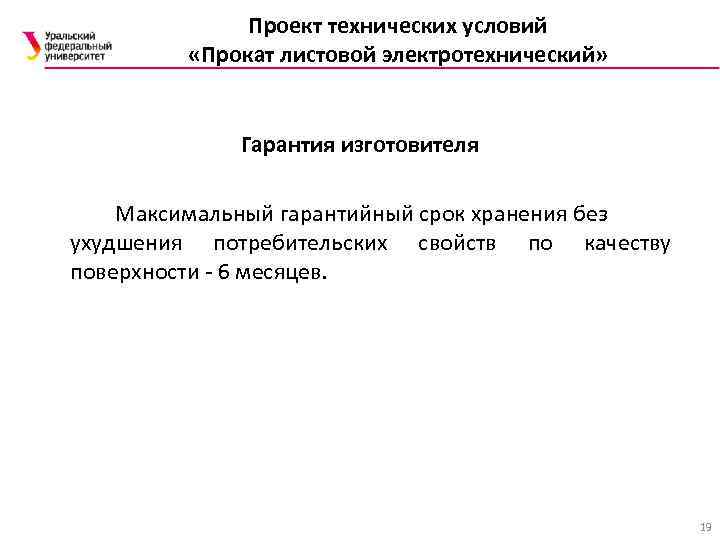

Проект технических условий «Прокат листовой электротехнический» Гарантия изготовителя Максимальный гарантийный срок хранения без ухудшения потребительских свойств по качеству поверхности - 6 месяцев. 19

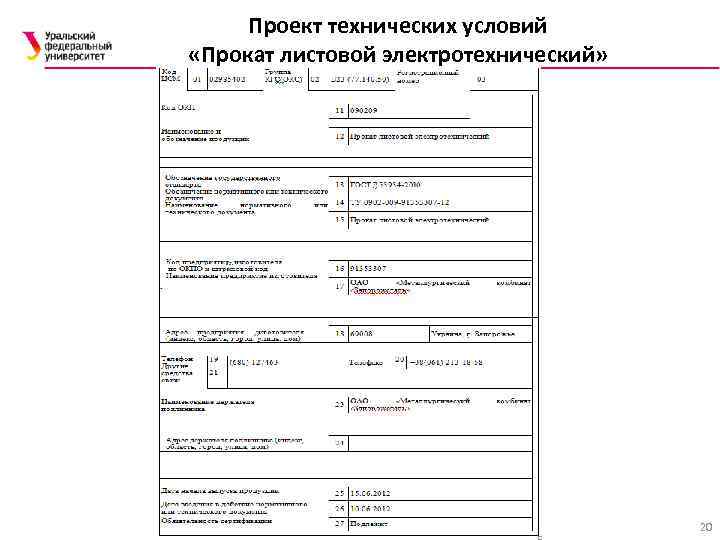

Проект технических условий «Прокат листовой электротехнический» 20

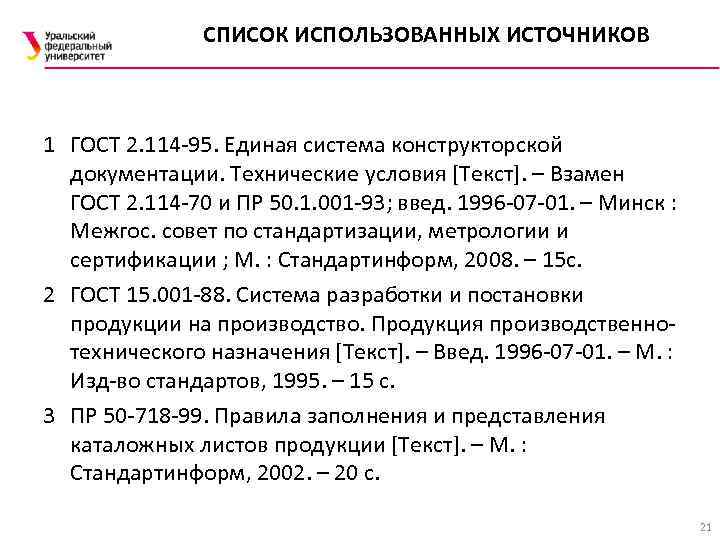

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 1 ГОСТ 2. 114 -95. Единая система конструкторской документации. Технические условия [Текст]. – Взамен ГОСТ 2. 114 -70 и ПР 50. 1. 001 -93; введ. 1996 -07 -01. – Минск : Межгос. совет по стандартизации, метрологии и сертификации ; М. : Стандартинформ, 2008. – 15 с. 2 ГОСТ 15. 001 -88. Система разработки и постановки продукции на производство. Продукция производственнотехнического назначения [Текст]. – Введ. 1996 -07 -01. – М. : Изд-во стандартов, 1995. – 15 с. 3 ПР 50 -718 -99. Правила заполнения и представления каталожных листов продукции [Текст]. – М. : Стандартинформ, 2002. – 20 с. 21
Благодарю за внимание! 22
