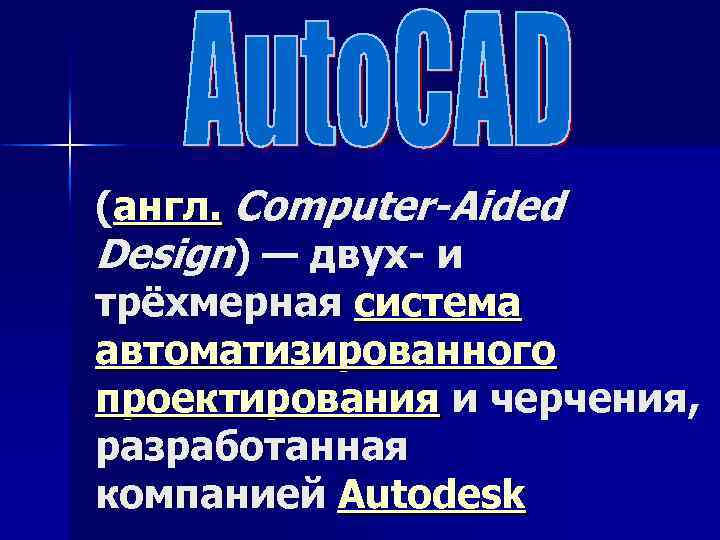

(англ. Computer-Aided Design) — двух- и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk

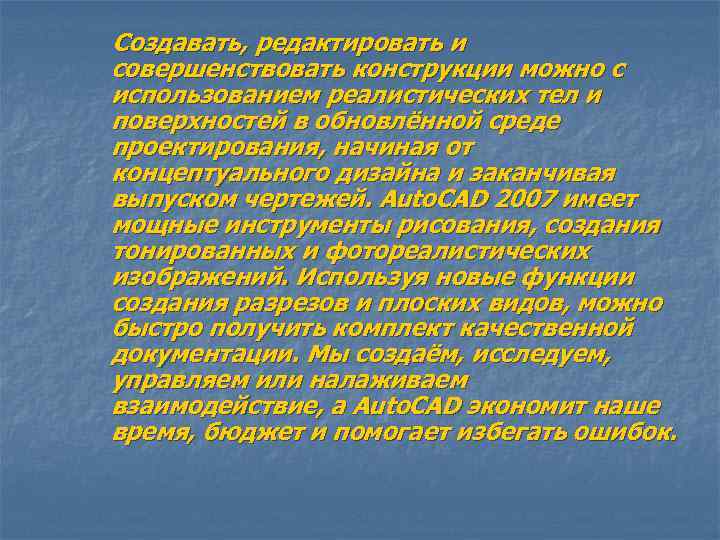

Создавать, редактировать и совершенствовать конструкции можно с использованием реалистических тел и поверхностей в обновлённой среде проектирования, начиная от концептуального дизайна и заканчивая выпуском чертежей. Auto. CAD 2007 имеет мощные инструменты рисования, создания тонированных и фотореалистических изображений. Используя новые функции создания разрезов и плоских видов, можно быстро получить комплект качественной документации. Мы создаём, исследуем, управляем или налаживаем взаимодействие, а Auto. CAD экономит наше время, бюджет и помогает избегать ошибок.

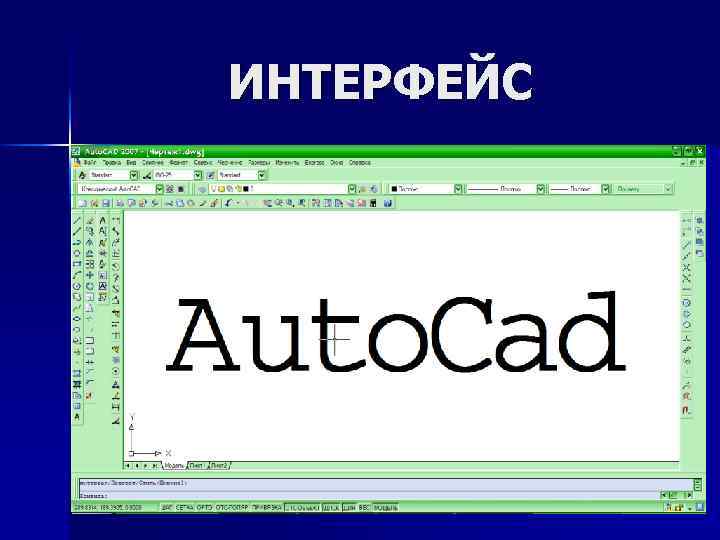

ИНТЕРФЕЙС

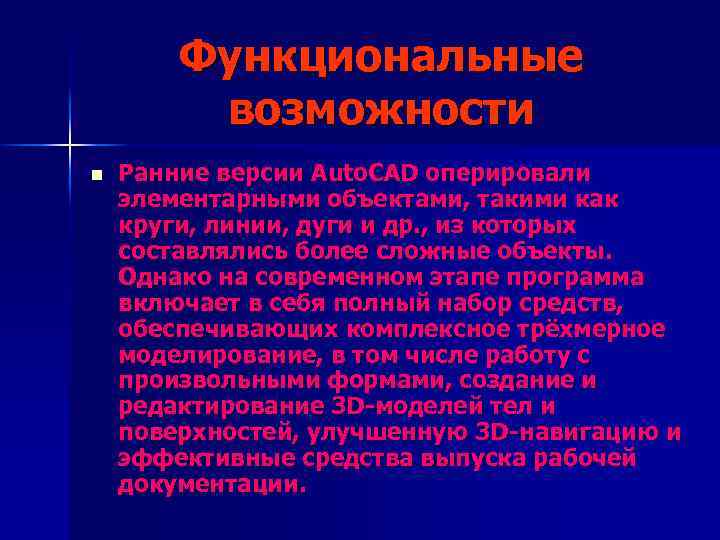

Функциональные возможности n Ранние версии Auto. CAD оперировали элементарными объектами, такими как круги, линии, дуги и др. , из которых составлялись более сложные объекты. Однако на современном этапе программа включает в себя полный набор средств, обеспечивающих комплексное трёхмерное моделирование, в том числе работу с произвольными формами, создание и редактирование 3 D-моделей тел и поверхностей, улучшенную 3 D-навигацию и эффективные средства выпуска рабочей документации.

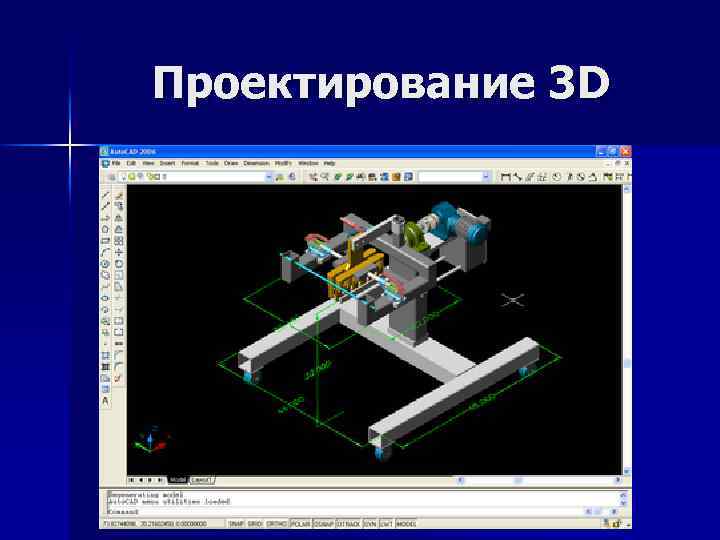

Проектирование 3 D

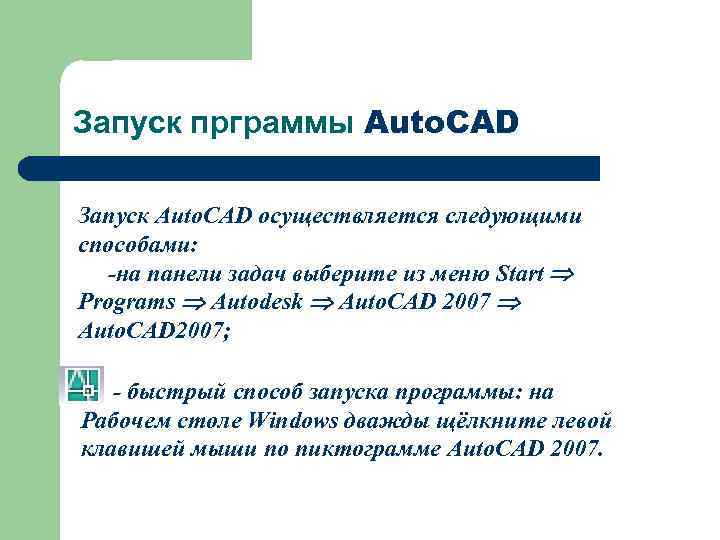

Запуск прграммы Auto. CAD Запуск Auto. CAD осуществляется следующими способами: -на панели задач выберите из меню Start Programs Autodesk Auto. CAD 2007; - быстрый способ запуска программы: на Рабочем столе Windows дважды щёлкните левой клавишей мыши по пиктограмме Auto. CAD 2007.
Интерфейс включает… Заголовок окна Системы падающих меню

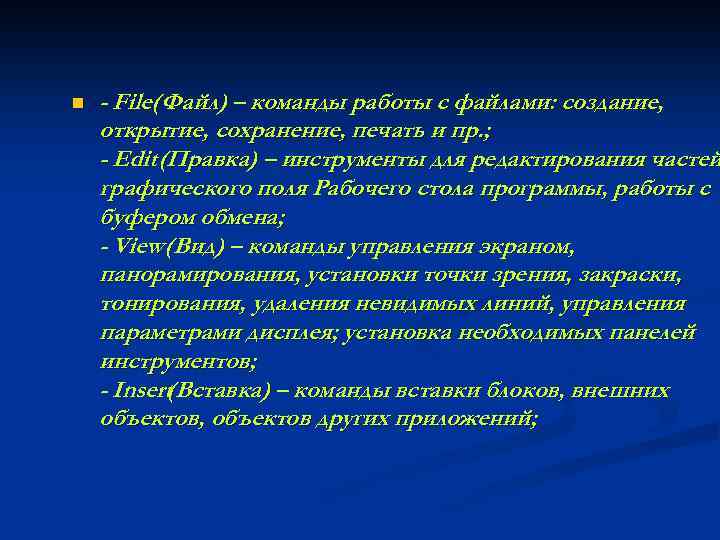

n - File(Файл) – команды работы с файлами: создание, открытие, сохранение, печать и пр. ; - Edit (Правка) – инструменты для редактирования частей графического поля Рабочего стола программы, работы с буфером обмена; - View (Вид) – команды управления экраном, панорамирования, установки точки зрения, закраски, тонирования, удаления невидимых линий, управления параметрами дисплея; установка необходимых панелей инструментов; - Insert (Вставка) – команды вставки блоков, внешних объектов, объектов других приложений;

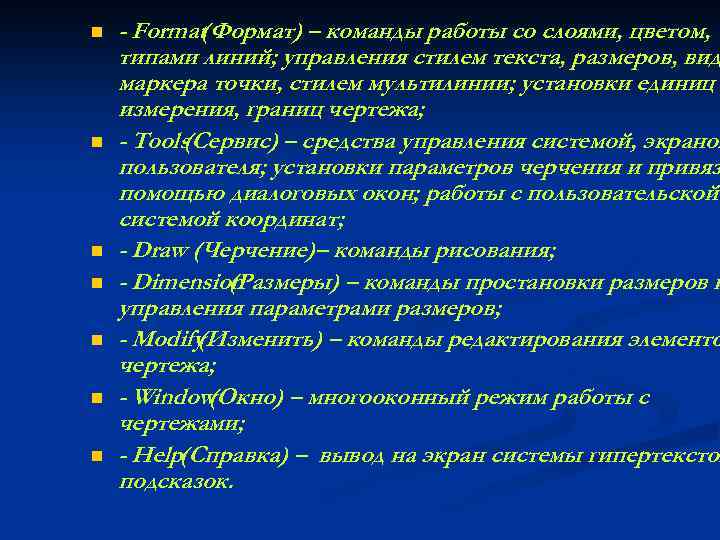

n n n n - Format (Формат) – команды работы со слоями, цветом, типами линий; управления стилем текста, размеров, вид маркера точки, стилем мультилинии; установки единиц измерения, границ чертежа; - Tools (Сервис) – средства управления системой, экраном пользователя; установки параметров черчения и привяз помощью диалоговых окон; работы с пользовательской системой координат; - Draw (Черчение)– команды рисования; - Dimension (Размеры) – команды простановки размеров и управления параметрами размеров; - Modify (Изменить) – команды редактирования элементо чертежа; - Window (Окно) – многооконный режим работы с чертежами; - Help(Справка) – вывод на экран системы гипертекстов подсказок.

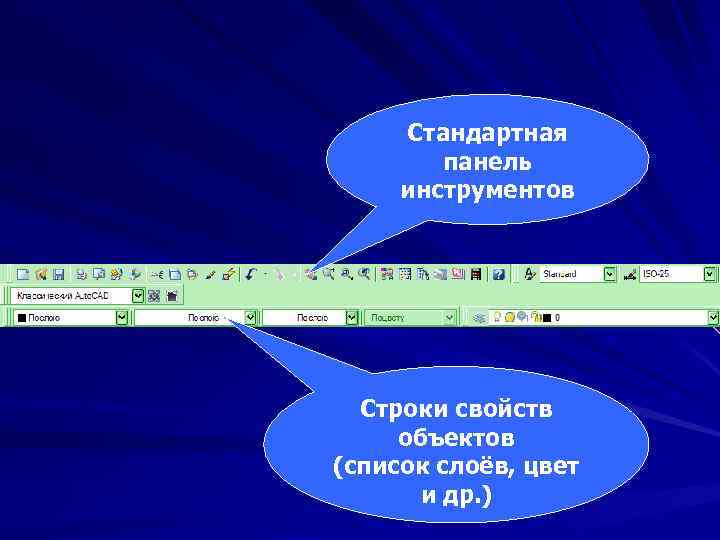

Стандартная панель инструментов Строки свойств объектов (список слоёв, цвет и др. )

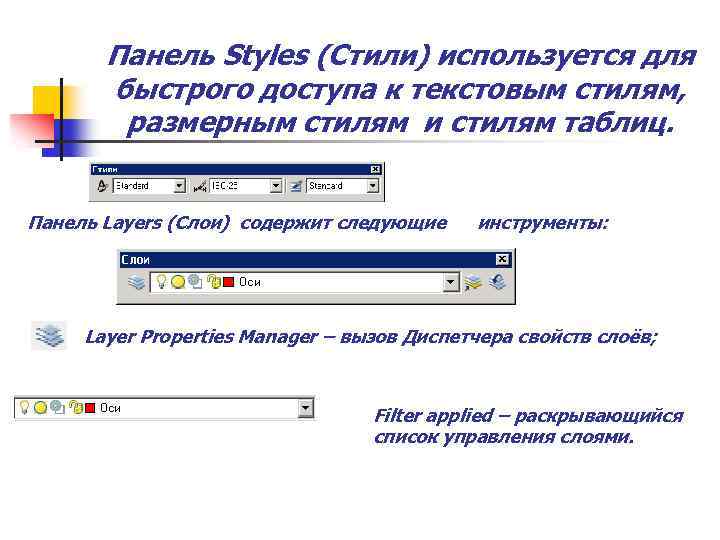

Панель Styles (Стили) используется для быстрого доступа к текстовым стилям, размерным стилям и стилям таблиц. Панель Layers (Слои) содержит следующие инструменты: Layer Properties Manager – вызов Диспетчера свойств слоёв; Filter applied – раскрывающийся список управления слоями.
Дуга Вставить сплайн блок круг штриховка Отрезок Создать элипс Прямая таблица блок Прямоугольник градиент Полилиния Многострочный точка … Эллиптическая облако Многоугольник дуга область

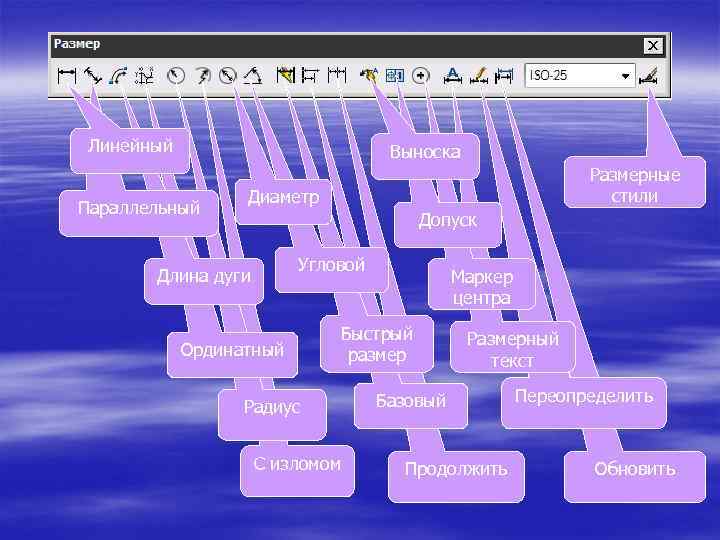

Линейный Выноска Параллельный Размерные стили Диаметр Допуск Угловой Длина дуги Ординатный Маркер центра Быстрый размер Радиус С изломом Размерный текст Базовый Продолжить Переопределить Обновить

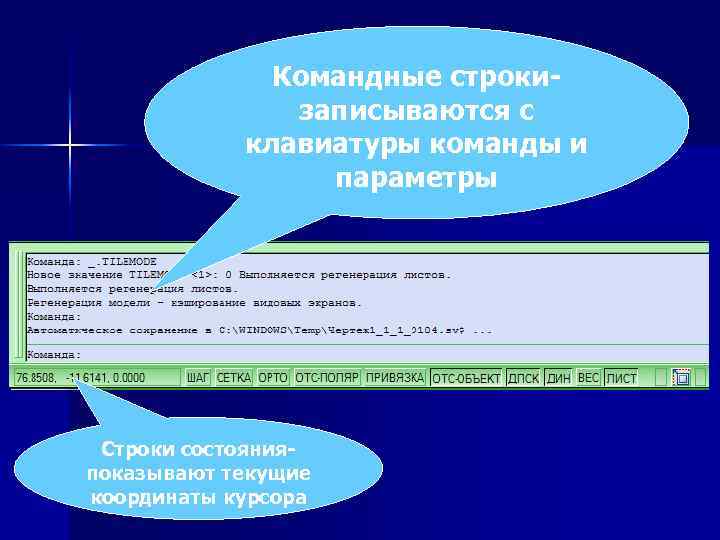

Командные строкизаписываются с клавиатуры команды и параметры Строки состоянияпоказывают текущие координаты курсора

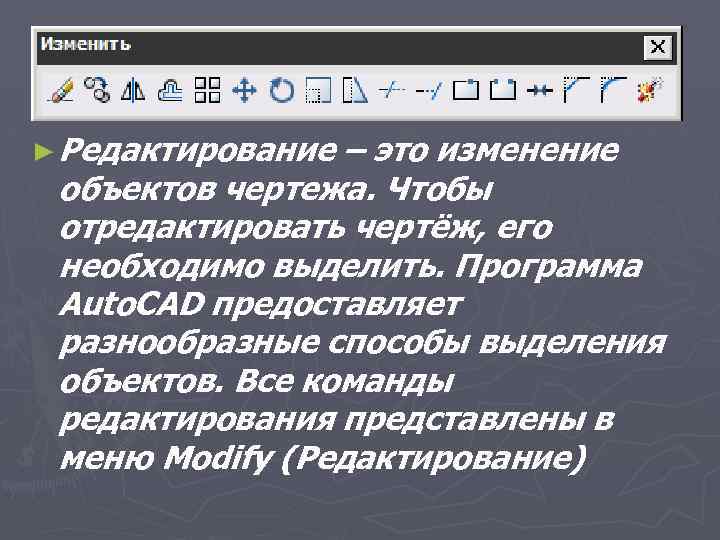

► Редактирование – это изменение объектов чертежа. Чтобы отредактировать чертёж, его необходимо выделить. Программа Auto. CAD предоставляет разнообразные способы выделения объектов. Все команды редактирования представлены в меню Modify (Редактирование)

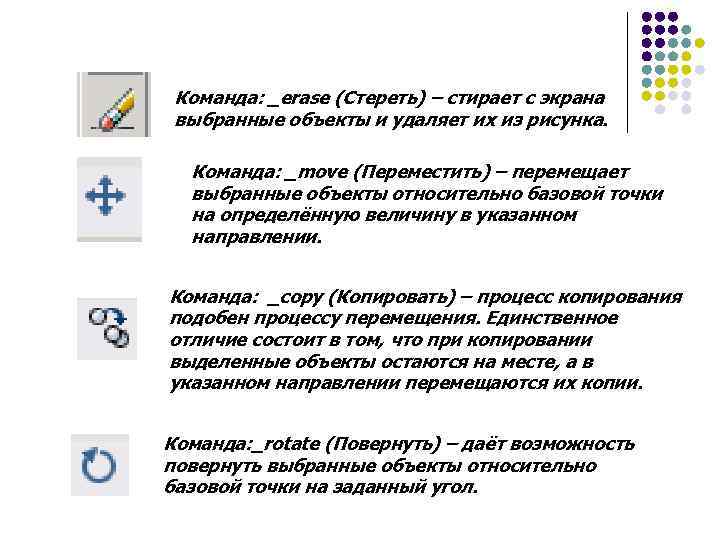

Команда: _erase (Стереть) – стирает с экрана выбранные объекты и удаляет их из рисунка. Команда: _move (Переместить) – перемещает выбранные объекты относительно базовой точки на определённую величину в указанном направлении. Команда: _copy (Копировать) – процесс копирования подобен процессу перемещения. Единственное отличие состоит в том, что при копировании выделенные объекты остаются на месте, а в указанном направлении перемещаются их копии. Команда: _rotate (Повернуть) – даёт возможность повернуть выбранные объекты относительно базовой точки на заданный угол.
Команда: _array (Массив) копирует выделенный объект (или объекты) столько раз, сколько задаст пользователь, и располагает их в форме прямоугольного или кругового массива. Эта команда является мощным и удобным средством создания сложных чертежей, содержащих повторяющиеся конструкции.

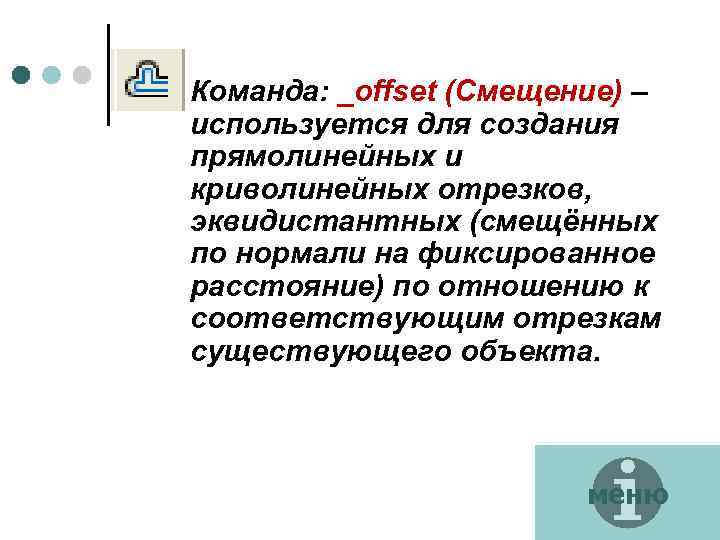

¢ Команда: _offset (Смещение) – используется для создания прямолинейных и криволинейных отрезков, эквидистантных (смещённых по нормали на фиксированное расстояние) по отношению к соответствующим отрезкам существующего объекта. меню
Лабораторная работа № 1 Титульный лист альбома чертежей

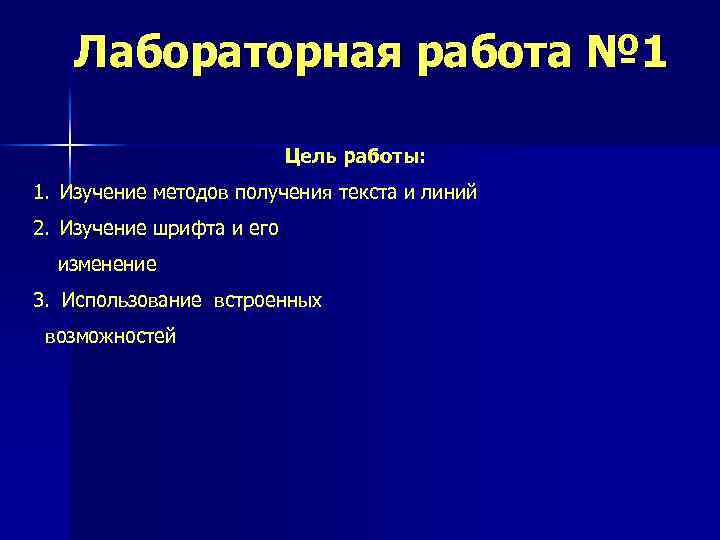

Лабораторная работа № 1 Цель работы: 1. Изучение методов получения текста и линий 2. Изучение шрифта и его изменение 3. Использование встроенных возможностей
На титульном листе приводят: надзаголовочные данные n имя автора (соавторов) n название работы n подзаголовочные данные n выходные данные n

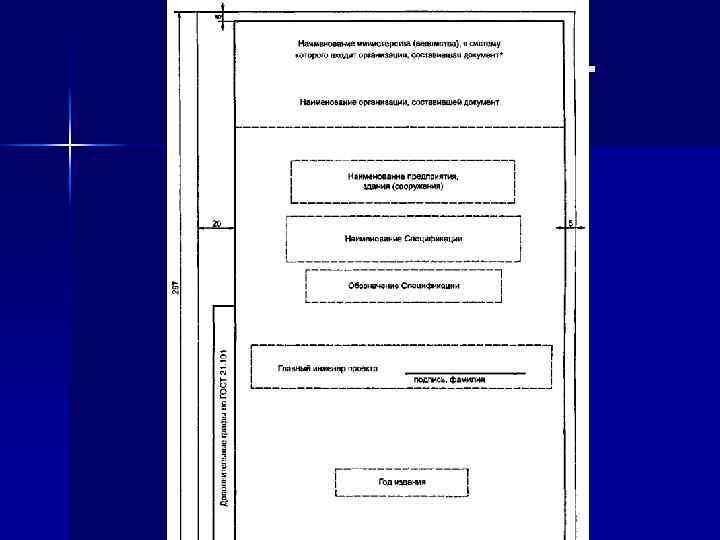

Образец титульного листа

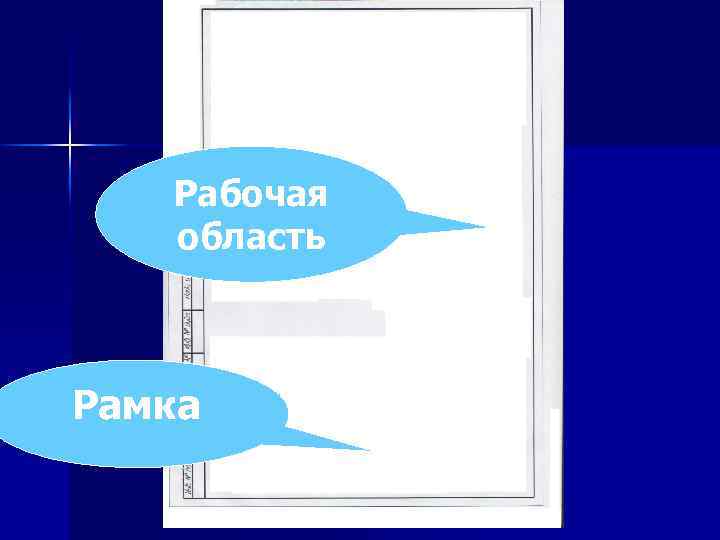

рамка Рабочая область Рамка

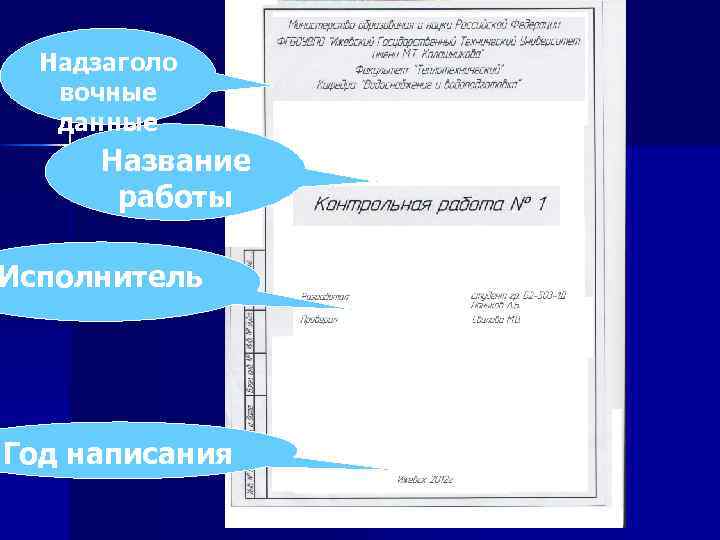

Надзаголо вочные данные Название работы Исполнитель Год написания рамка

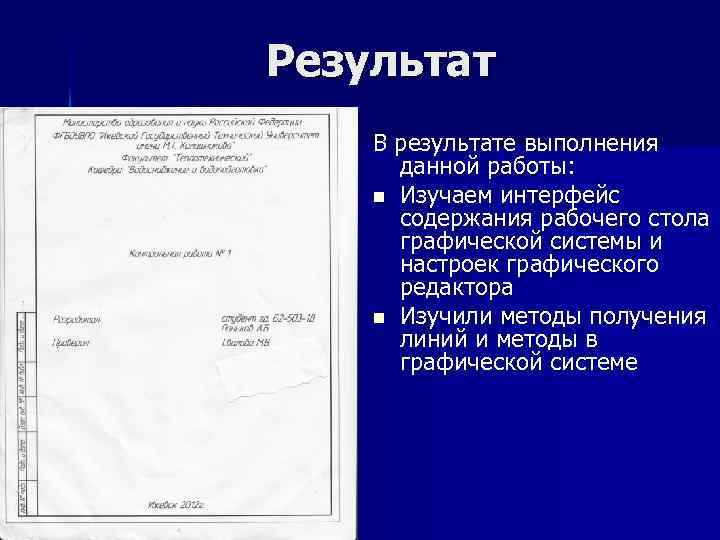

Результат В результате выполнения данной работы: n Изучаем интерфейс содержания рабочего стола графической системы и настроек графического редактора n Изучили методы получения линий и методы в графической системе
ТИТУЛЬНЫЙ ЛИСТ

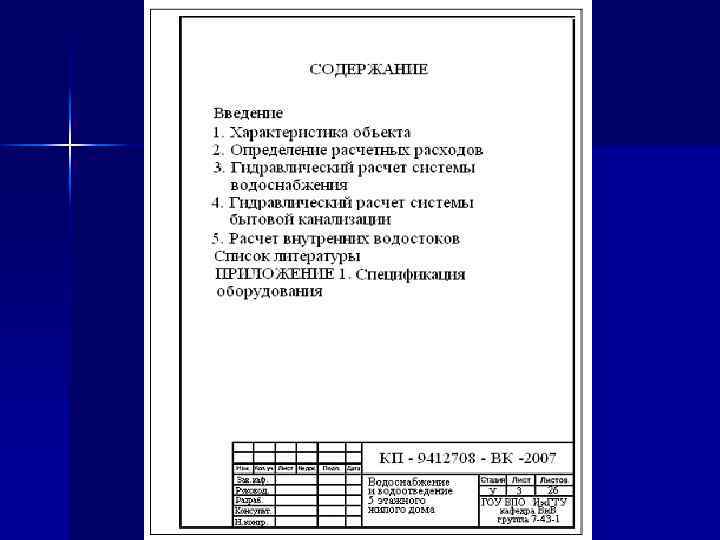

СОДЕРЖАНИЕ
ОСНОВНЫЕ НАДПИСИ 1. На листах чертежей.

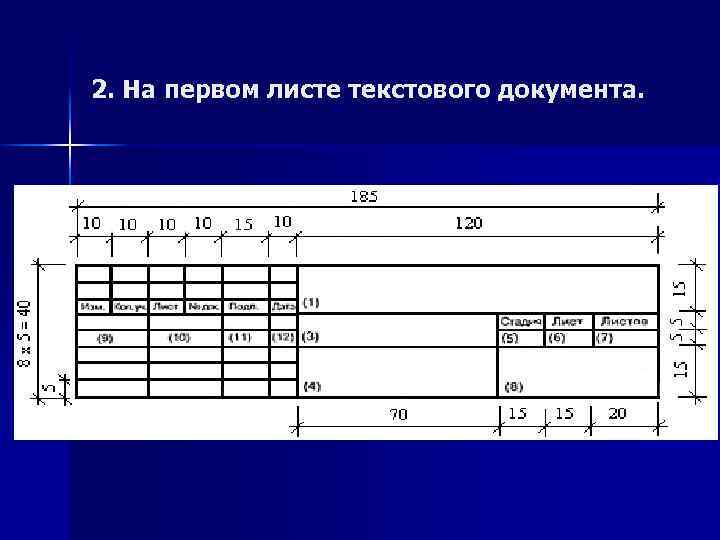

2. На первом листе текстового документа.

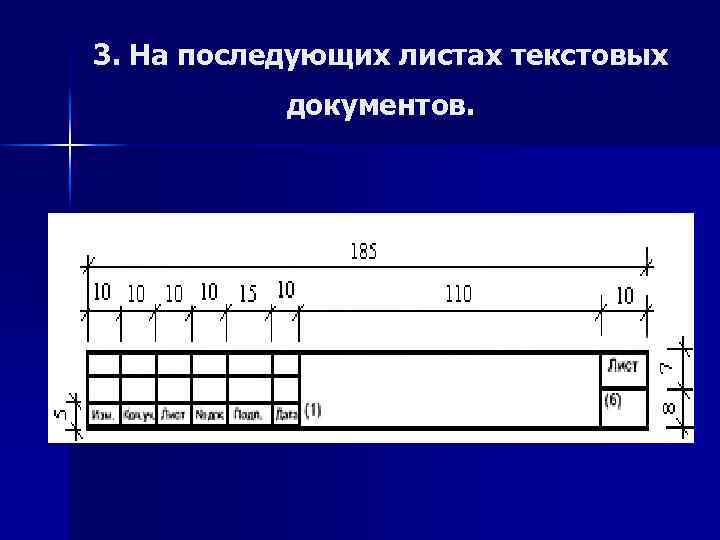

3. На последующих листах текстовых документов.

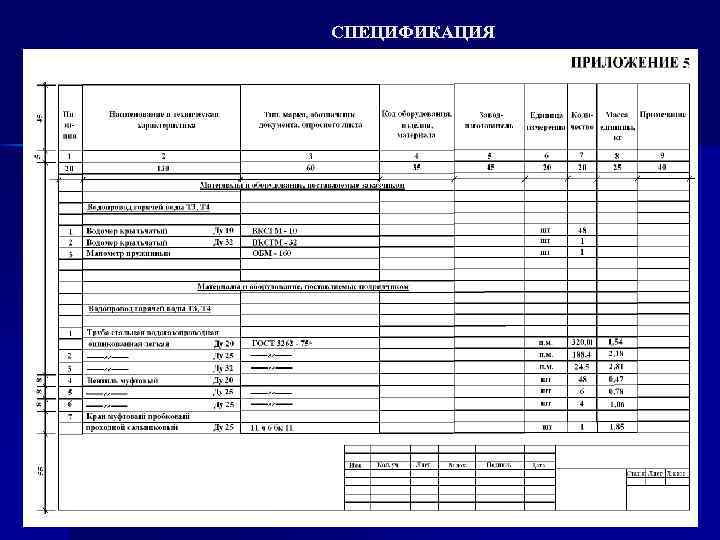

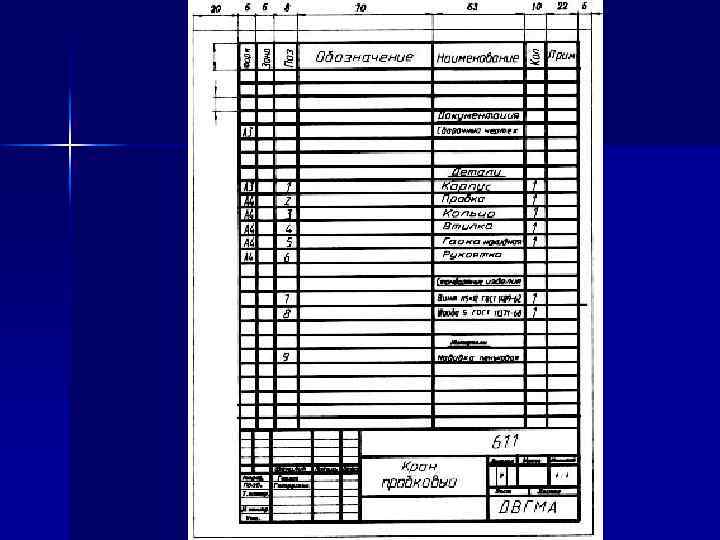

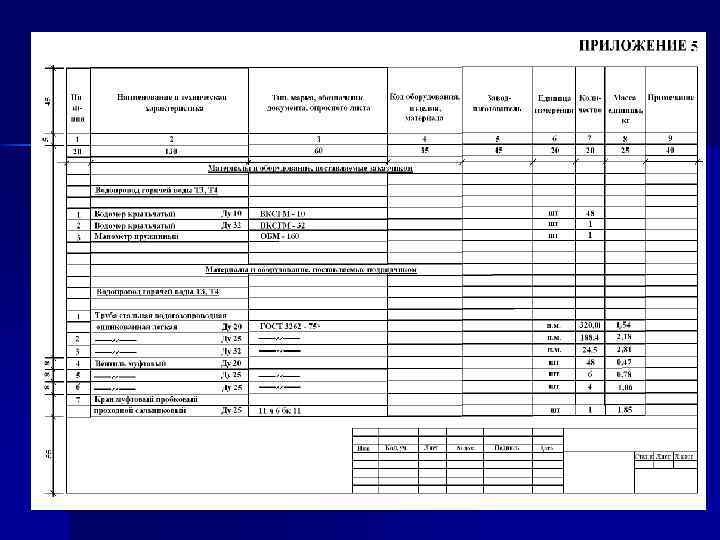

СПЕЦИФИКАЦИЯ

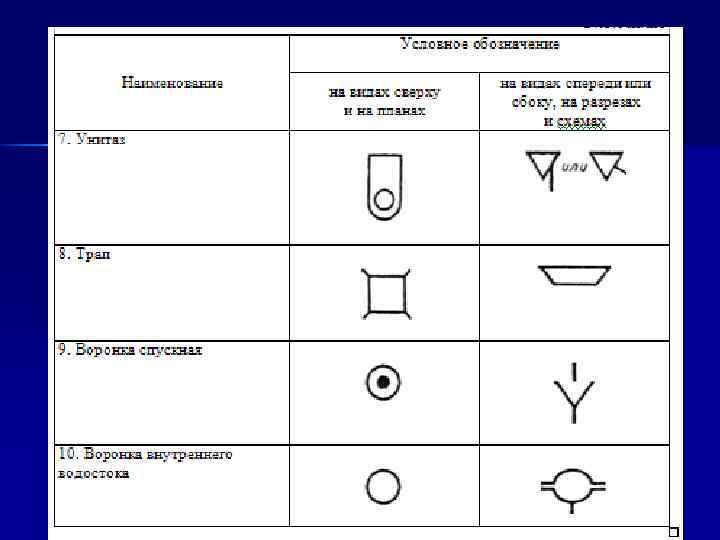

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ САНИТАРНО – ТЕХНИЧЕСКИХ СИСТЕМ

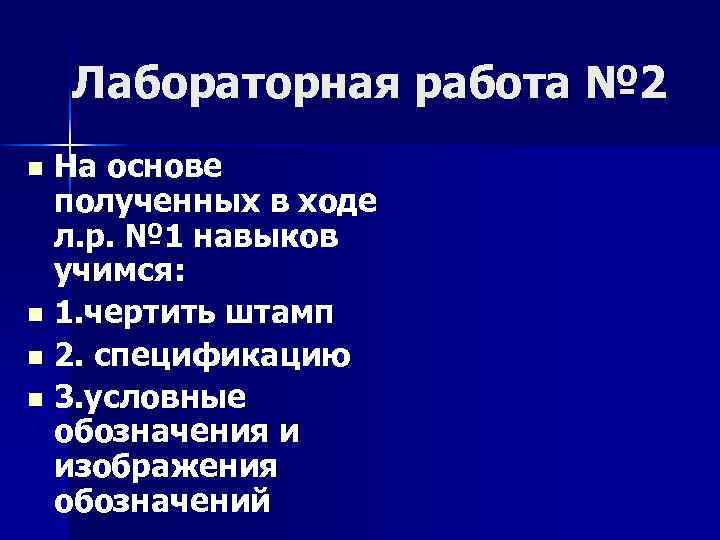

Лабораторная работа № 2 На основе полученных в ходе л. р. № 1 навыков учимся: n 1. чертить штамп n 2. спецификацию n 3. условные обозначения и изображения обозначений n

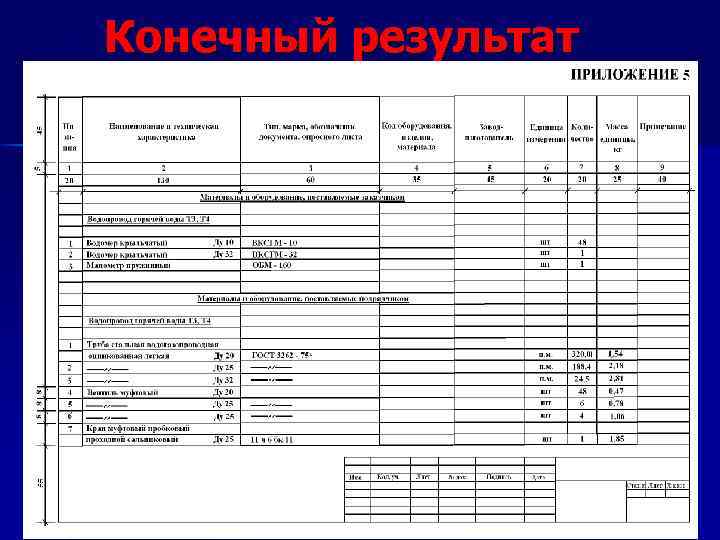

Конечный результат
СПЕЦИФИКАЦИЯ

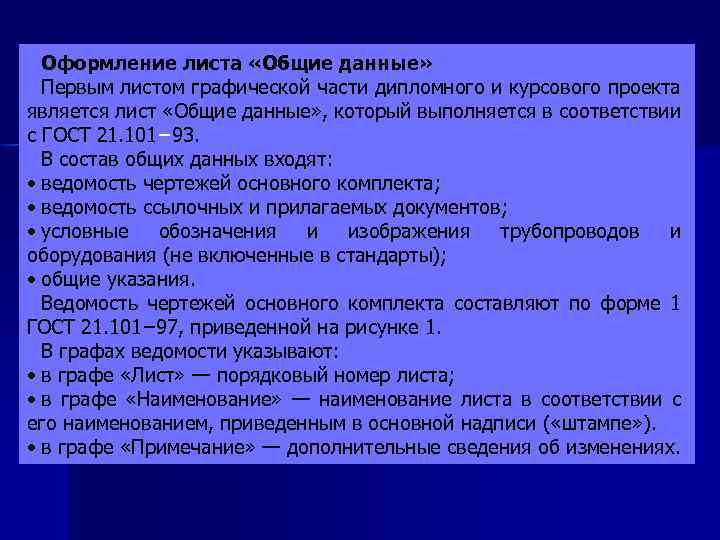

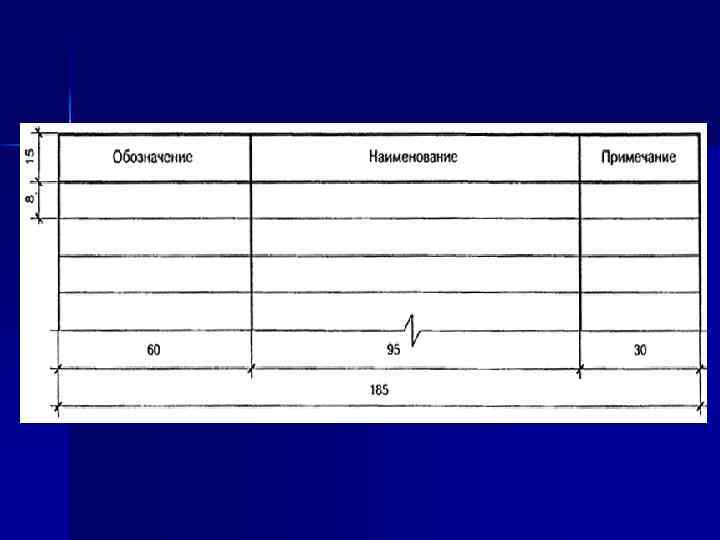

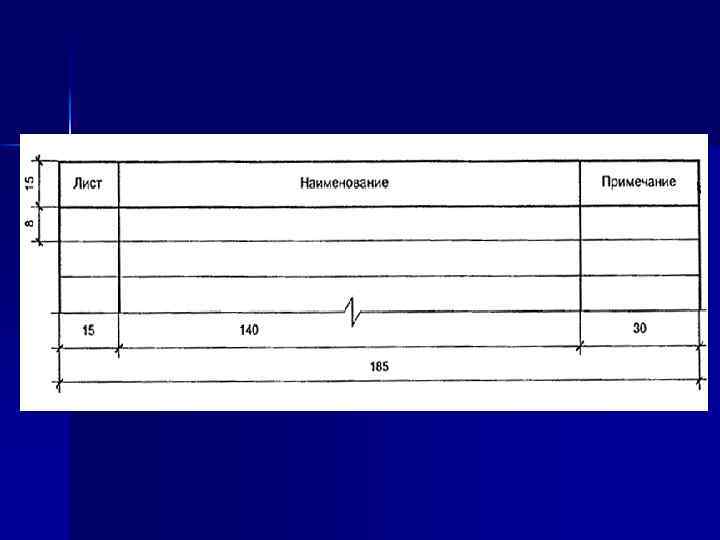

Оформление листа «Общие данные» Первым листом графической части дипломного и курсового проекта является лист «Общие данные» , который выполняется в соответствии с ГОСТ 21. 101− 93. В состав общих данных входят: • ведомость чертежей основного комплекта; • ведомость ссылочных и прилагаемых документов; • условные обозначения и изображения трубопроводов и оборудования (не включенные в стандарты); • общие указания. Ведомость чертежей основного комплекта составляют по форме 1 ГОСТ 21. 101− 97, приведенной на рисунке 1. В графах ведомости указывают: • в графе «Лист» — порядковый номер листа; • в графе «Наименование» — наименование листа в соответствии с его наименованием, приведенным в основной надписи ( «штампе» ). • в графе «Примечание» — дополнительные сведения об изменениях.

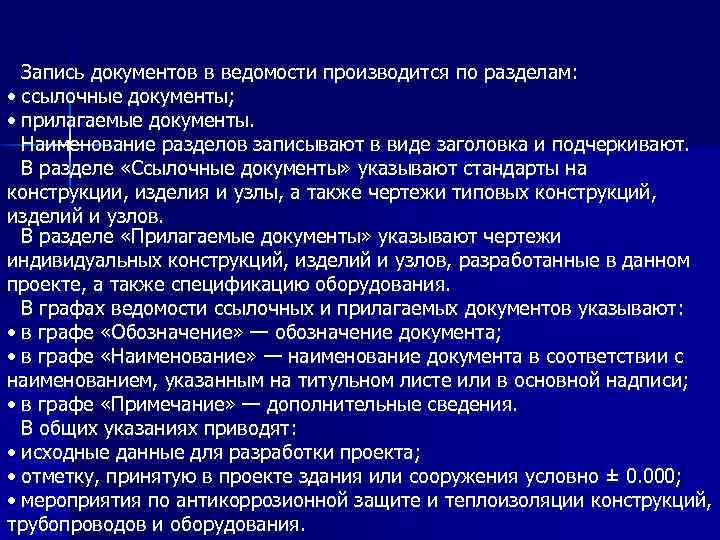

Запись документов в ведомости производится по разделам: • ссылочные документы; • прилагаемые документы. Наименование разделов записывают в виде заголовка и подчеркивают. В разделе «Ссылочные документы» указывают стандарты на конструкции, изделия и узлы, а также чертежи типовых конструкций, изделий и узлов. В разделе «Прилагаемые документы» указывают чертежи индивидуальных конструкций, изделий и узлов, разработанные в данном проекте, а также спецификацию оборудования. В графах ведомости ссылочных и прилагаемых документов указывают: • в графе «Обозначение» — обозначение документа; • в графе «Наименование» — наименование документа в соответствии с наименованием, указанным на титульном листе или в основной надписи; • в графе «Примечание» — дополнительные сведения. В общих указаниях приводят: • исходные данные для разработки проекта; • отметку, принятую в проекте здания или сооружения условно ± 0. 000; • мероприятия по антикоррозионной защите и теплоизоляции конструкций, трубопроводов и оборудования.

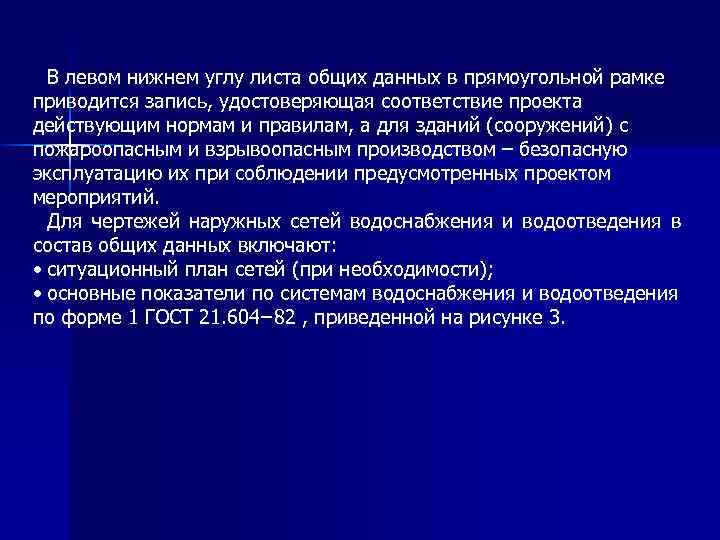

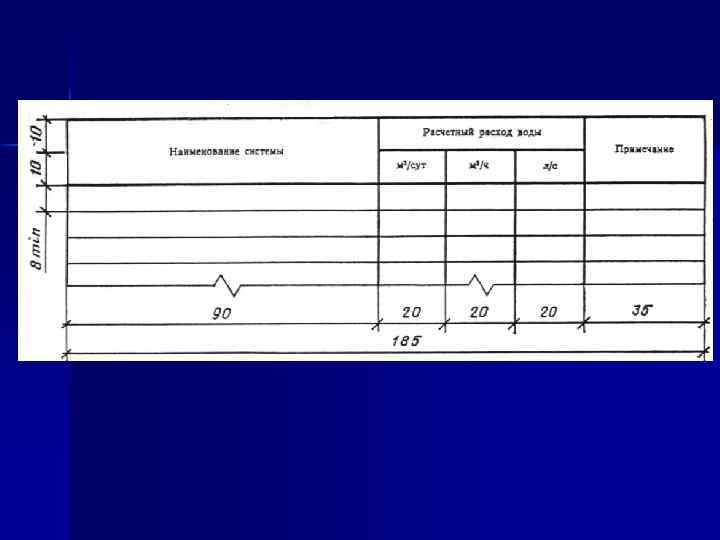

В левом нижнем углу листа общих данных в прямоугольной рамке приводится запись, удостоверяющая соответствие проекта действующим нормам и правилам, а для зданий (сооружений) с пожароопасным и взрывоопасным производством – безопасную эксплуатацию их при соблюдении предусмотренных проектом мероприятий. Для чертежей наружных сетей водоснабжения и водоотведения в состав общих данных включают: • ситуационный план сетей (при необходимости); • основные показатели по системам водоснабжения и водоотведения по форме 1 ГОСТ 21. 604− 82 , приведенной на рисунке 3.

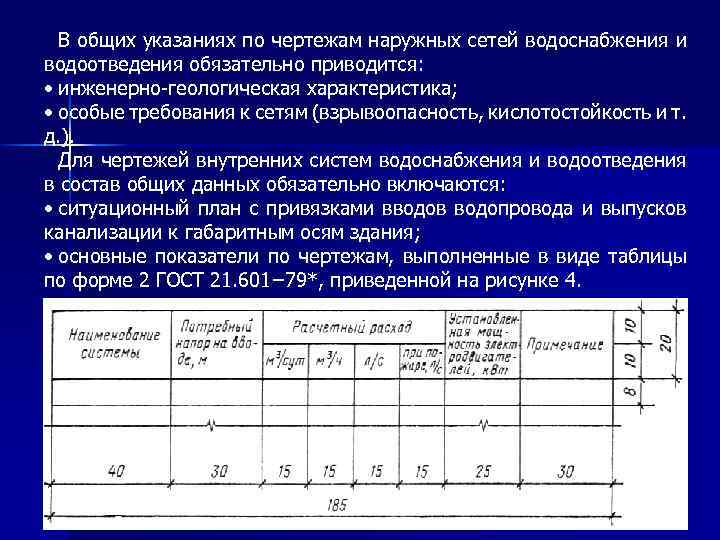

В общих указаниях по чертежам наружных сетей водоснабжения и водоотведения обязательно приводится: • инженерно-геологическая характеристика; • особые требования к сетям (взрывоопасность, кислотостойкость и т. д. ). Для чертежей внутренних систем водоснабжения и водоотведения в состав общих данных обязательно включаются: • ситуационный план с привязками вводов водопровода и выпусков канализации к габаритным осям здания; • основные показатели по чертежам, выполненные в виде таблицы по форме 2 ГОСТ 21. 601− 79*, приведенной на рисунке 4.

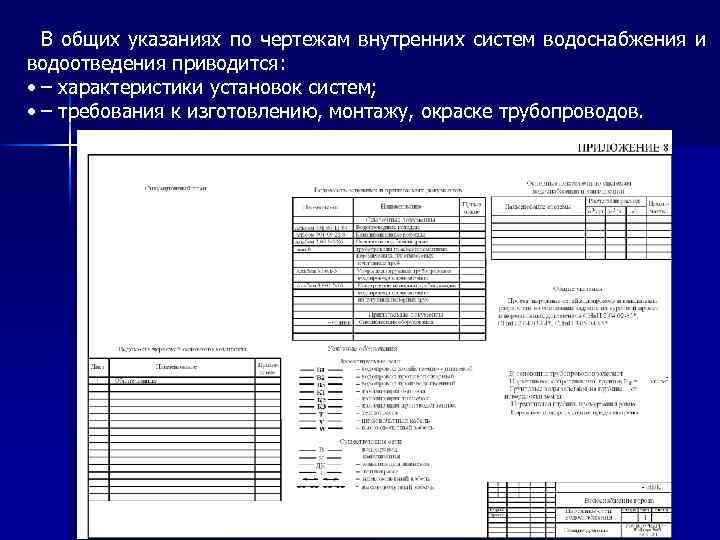

В общих указаниях по чертежам внутренних систем водоснабжения и водоотведения приводится: • – характеристики установок систем; • – требования к изготовлению, монтажу, окраске трубопроводов.

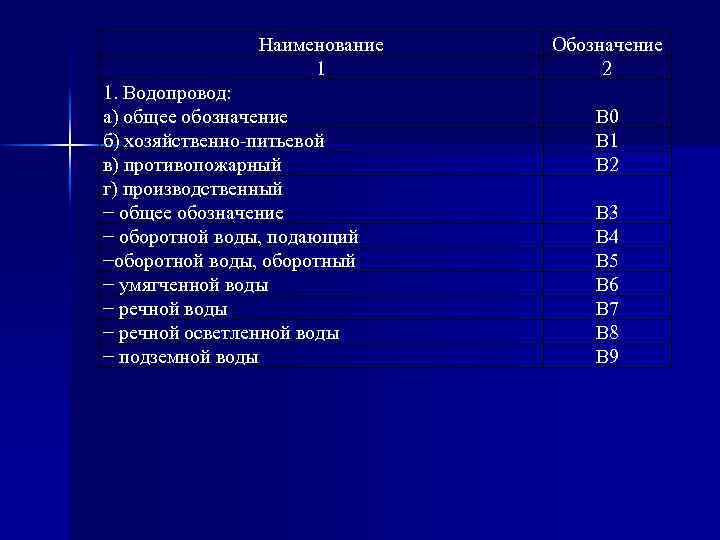

Наименование 1 1. Водопровод: а) общее обозначение б) хозяйственно-питьевой в) противопожарный г) производственный − общее обозначение − оборотной воды, подающий −оборотной воды, оборотный − умягченной воды − речной осветленной воды − подземной воды Обозначение 2 В 0 В 1 В 2 В 3 В 4 В 5 В 6 В 7 В 8 В 9

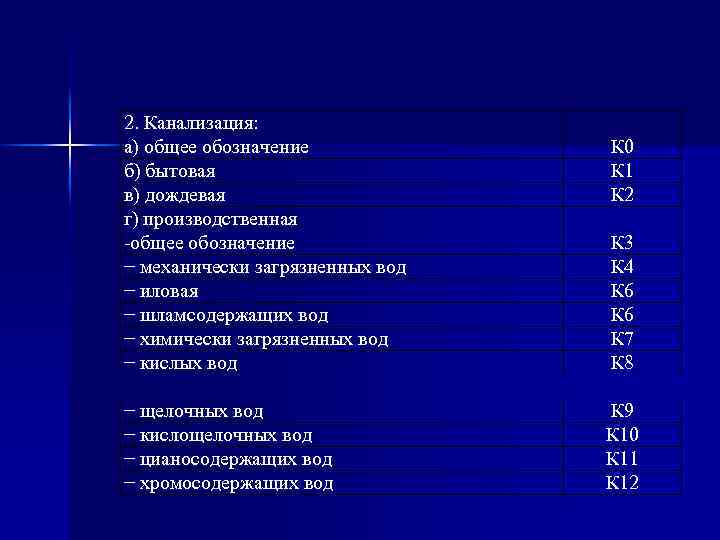

2. Канализация: а) общее обозначение б) бытовая в) дождевая г) производственная -общее обозначение − механически загрязненных вод − иловая − шламсодержащих вод − химически загрязненных вод − кислых вод − щелочных вод − кислощелочных вод − цианосодержащих вод − хромосодержащих вод К 0 К 1 К 2 К 3 К 4 К 6 К 7 К 8 К 9 К 10 К 11 К 12

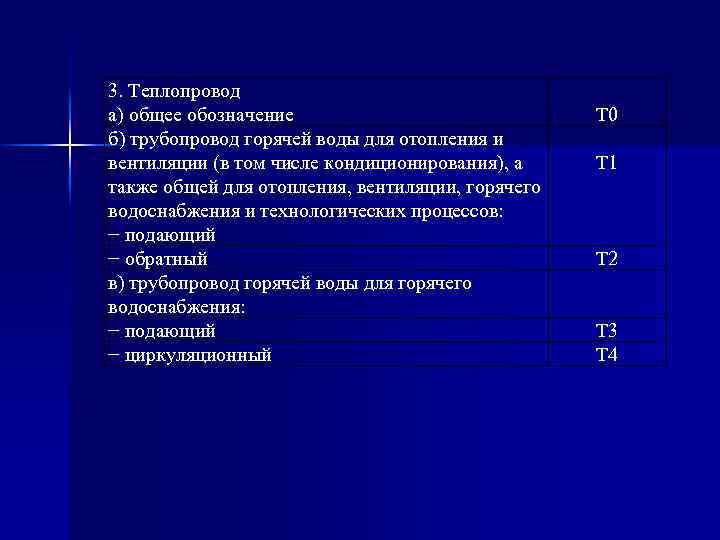

3. Теплопровод а) общее обозначение б) трубопровод горячей воды для отопления и вентиляции (в том числе кондиционирования), а также общей для отопления, вентиляции, горячего водоснабжения и технологических процессов: − подающий − обратный в) трубопровод горячей воды для горячего водоснабжения: − подающий − циркуляционный Т 0 Т 1 Т 2 Т 3 Т 4
