Министерство образования и науки РК Казахский национальный технический университет им. К. И. Сатпаева Общие сведения о деформациях сооружений башенного типа Подготовила: Нұрсанқызы А. Проверила: Земцова А. В. Алматы, 2014

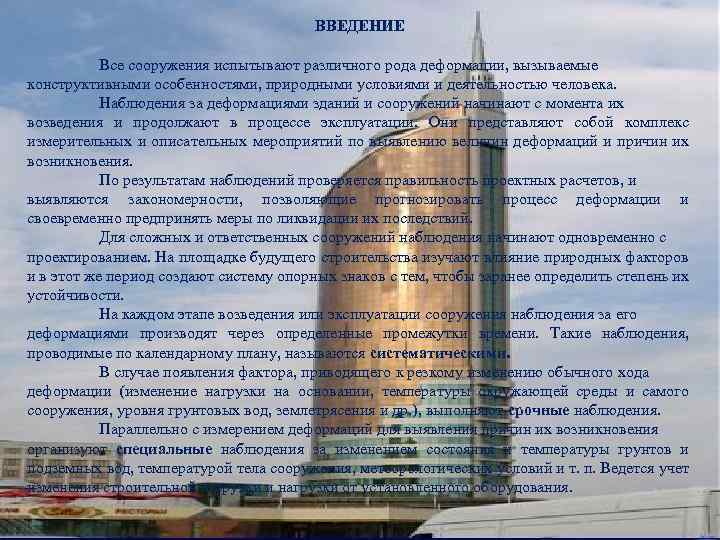

ВВЕДЕНИЕ Все сооружения испытывают различного рода деформации, вызываемые конструктивными особенностями, природными условиями и деятельностью человека. Наблюдения за деформациями зданий и сооружений начинают с момента их возведения и продолжают в процессе эксплуатации. Они представляют собой комплекс измерительных и описательных мероприятий по выявлению величин деформаций и причин их возникновения. По результатам наблюдений проверяется правильность проектных расчетов, и выявляются закономерности, позволяющие прогнозировать процесс деформации и своевременно предпринять меры по ликвидации их последствий. Для сложных и ответственных сооружений наблюдения начинают одновременно с проектированием. На площадке будущего строительства изучают влияние природных факторов и в этот же период создают систему опорных знаков с тем, чтобы заранее определить степень их устойчивости. На каждом этапе возведения или эксплуатации сооружения наблюдения за его деформациями производят через определенные промежутки времени. Такие наблюдения, проводимые по календарному плану, называются систематическими. В случае появления фактора, приводящего к резкому изменению обычного хода деформации (изменение нагрузки на основании, температуры окружающей среды и самого сооружения, уровня грунтовых вод, землетрясения и др. ), выполняют срочные наблюдения. Параллельно с измерением деформаций для выявления причин их возникновения организуют специальные наблюдения за изменением состояния и температуры грунтов и подземных вод, температурой тела сооружения, метеорологических условий и т. п. Ведется учет изменения строительной нагрузки и нагрузки от установленного оборудования.

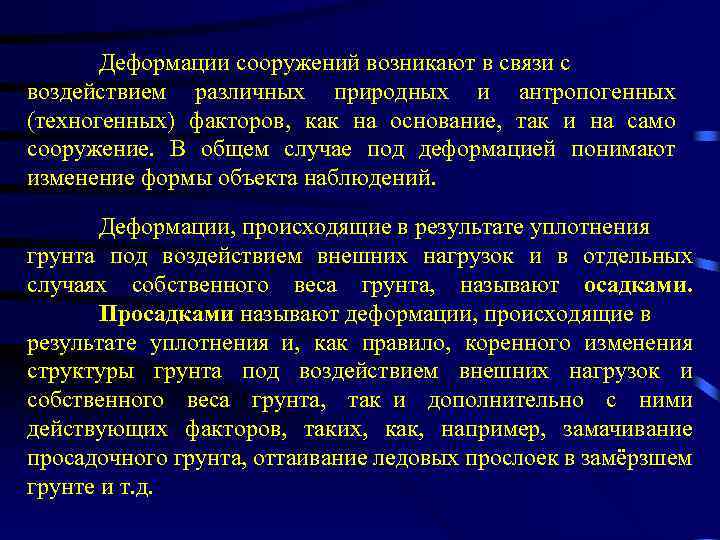

Деформации сооружений возникают в связи с воздействием различных природных и антропогенных (техногенных) факторов, как на основание, так и на само сооружение. В общем случае под деформацией понимают изменение формы объекта наблюдений. Деформации, происходящие в результате уплотнения грунта под воздействием внешних нагрузок и в отдельных случаях собственного веса грунта, называют осадками. Просадками называют деформации, происходящие в результате уплотнения и, как правило, коренного изменения структуры грунта под воздействием внешних нагрузок и собственного веса грунта, так и дополнительно с ними действующих факторов, таких, как, например, замачивание просадочного грунта, оттаивание ледовых прослоек в замёрзшем грунте и т. д.

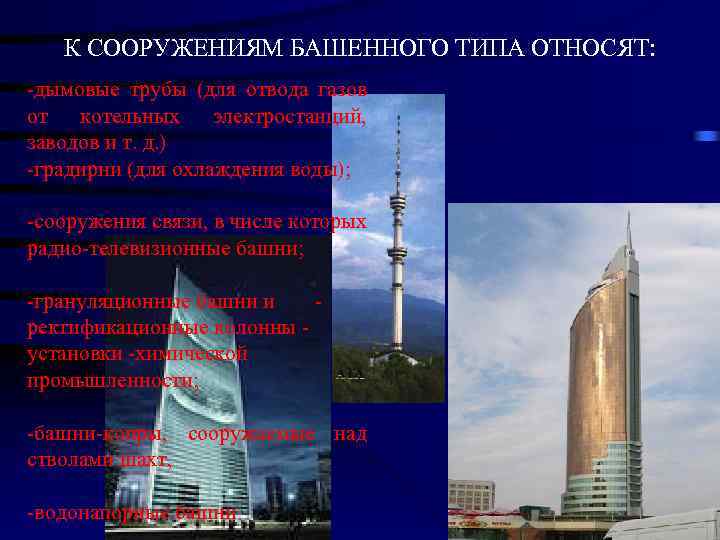

К СООРУЖЕНИЯМ БАШЕННОГО ТИПА ОТНОСЯТ: дымовые трубы (для отвода газов от котельных электростанций, заводов и т. д. ) градирни (для охлаждения воды); сооружения связи, в числе которых радио телевизионные башни; грануляционные башни и ректификационные колонны установки химической промышленности; башни копры, сооружаемые над стволами шахт, водонапорные башни

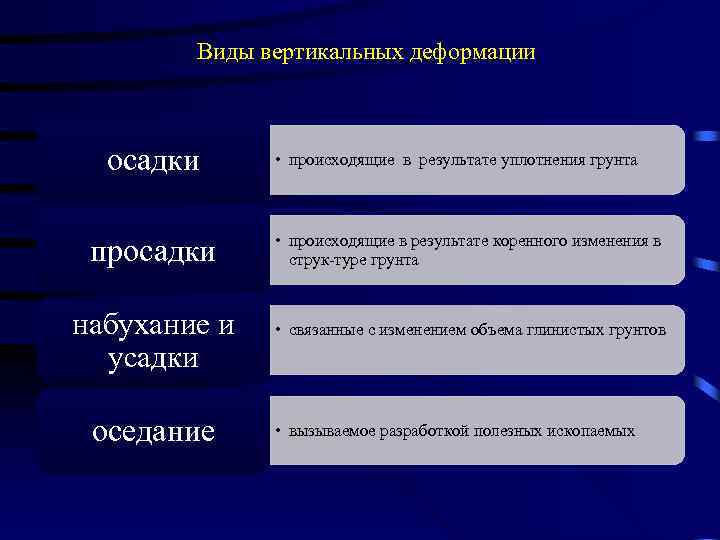

Виды вертикальных деформации осадки просадки набухание и усадки оседание • происходящие в результате уплотнения грунта • происходящие в результате коренного изменения в струк туре грунта • связанные с изменением объема глинистых грунтов • вызываемое разработкой полезных ископаемых
Виды деформаций сооружений Наиболее характерным показателем деформаций высотных сооружений является крен отклонение от вертикального положения. Крен рассматривается как разность абсолютных осадок двух точек фундаментов, отнесенных к расстоянию между ними, и определяется по формуле где S 1 и S 2 — осадки крайних точек сплошного фундамента или двух фундаментов.

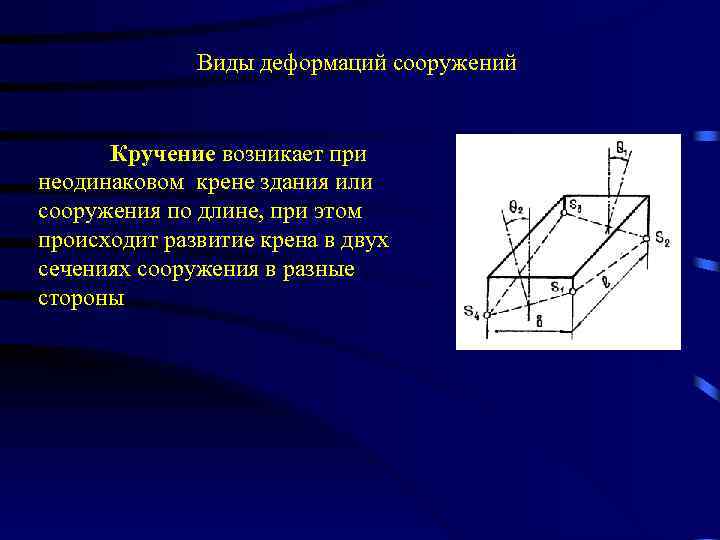

Виды деформаций сооружений Кручение возникает при неодинаковом крене здания или сооружения по длине, при этом происходит развитие крена в двух сечениях сооружения в разные стороны

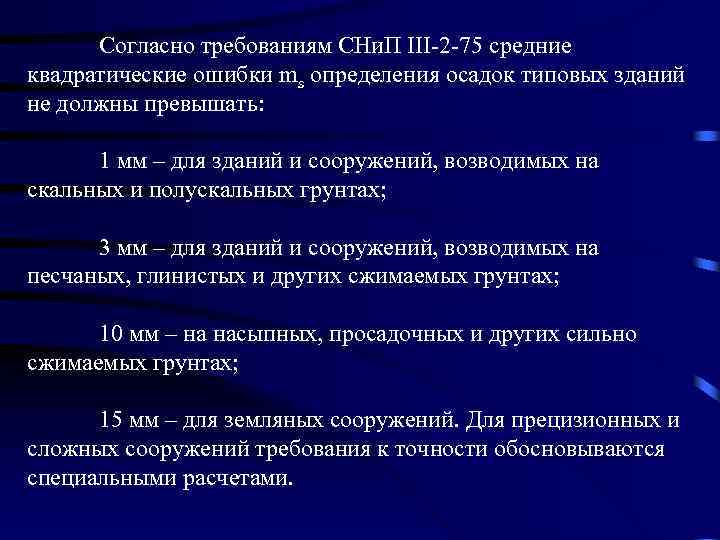

Согласно требованиям СНи. П III 2 75 средние квадратические ошибки ms определения осадок типовых зданий не должны превышать: 1 мм – для зданий и сооружений, возводимых на скальных и полускальных грунтах; 3 мм – для зданий и сооружений, возводимых на песчаных, глинистых и других сжимаемых грунтах; 10 мм – на насыпных, просадочных и других сильно сжимаемых грунтах; 15 мм – для земляных сооружений. Для прецизионных и сложных сооружений требования к точности обосновываются специальными расчетами.

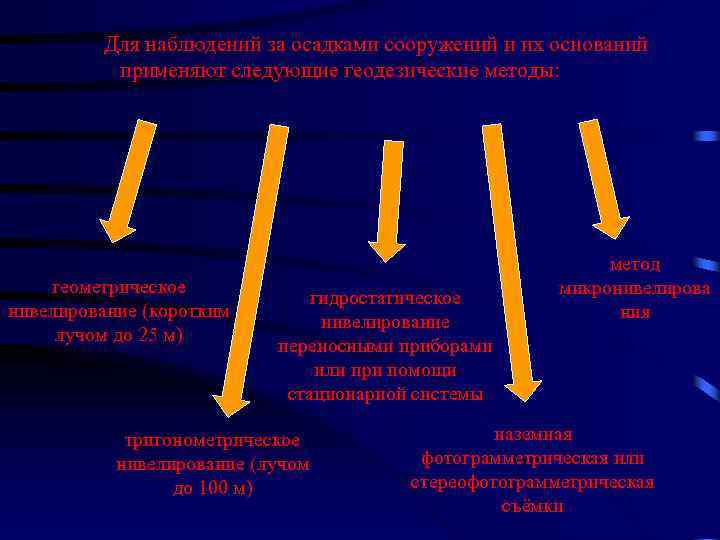

Для наблюдений за осадками сооружений и их оснований применяют следующие геодезические методы: геометрическое нивелирование (коротким лучом до 25 м) гидростатическое нивелирование переносными приборами или при помощи стационарной системы тригонометрическое нивелирование (лучом до 100 м) метод микронивелирова ния наземная фотограмметрическая или стереофотограмметрическая съёмки

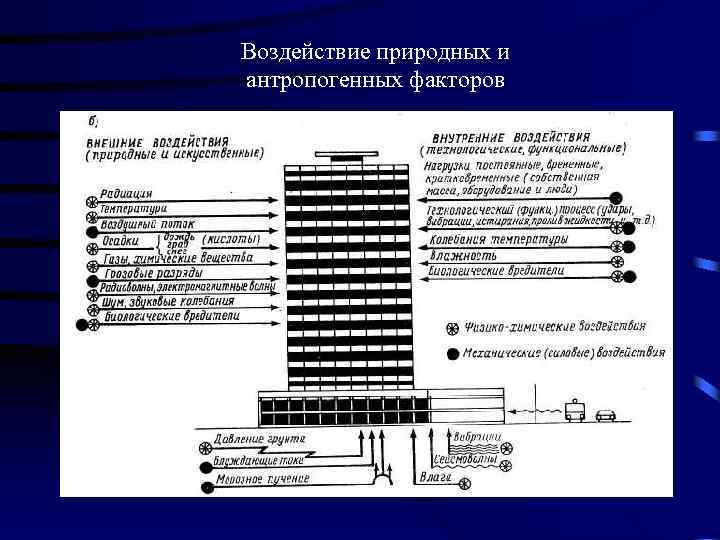

Воздействие природных и антропогенных факторов

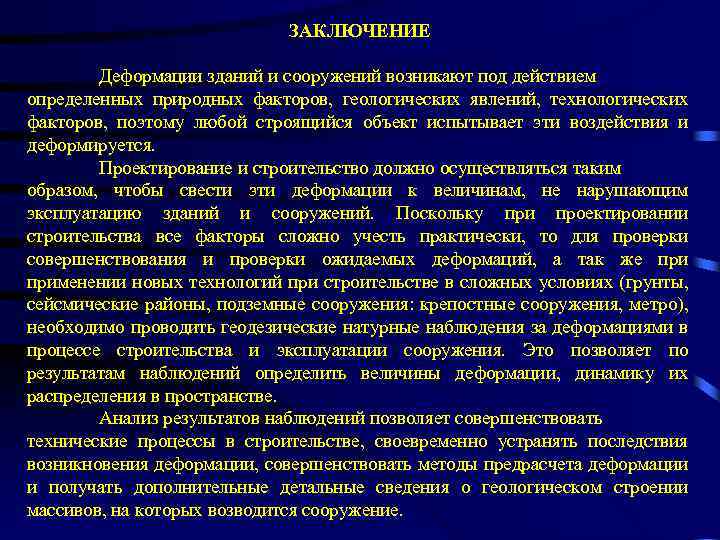

ЗАКЛЮЧЕНИЕ Деформации зданий и сооружений возникают под действием определенных природных факторов, геологических явлений, технологических факторов, поэтому любой строящийся объект испытывает эти воздействия и деформируется. Проектирование и строительство должно осуществляться таким образом, чтобы свести эти деформации к величинам, не нарушающим эксплуатацию зданий и сооружений. Поскольку при проектировании строительства все факторы сложно учесть практически, то для проверки совершенствования и проверки ожидаемых деформаций, а так же применении новых технологий при строительстве в сложных условиях (грунты, сейсмические районы, подземные сооружения: крепостные сооружения, метро), необходимо проводить геодезические натурные наблюдения за деформациями в процессе строительства и эксплуатации сооружения. Это позволяет по результатам наблюдений определить величины деформации, динамику их распределения в пространстве. Анализ результатов наблюдений позволяет совершенствовать технические процессы в строительстве, своевременно устранять последствия возникновения деформации, совершенствовать методы предрасчета деформации и получать дополнительные детальные сведения о геологическом строении массивов, на которых возводится сооружение.
Спасибо за внимание!
