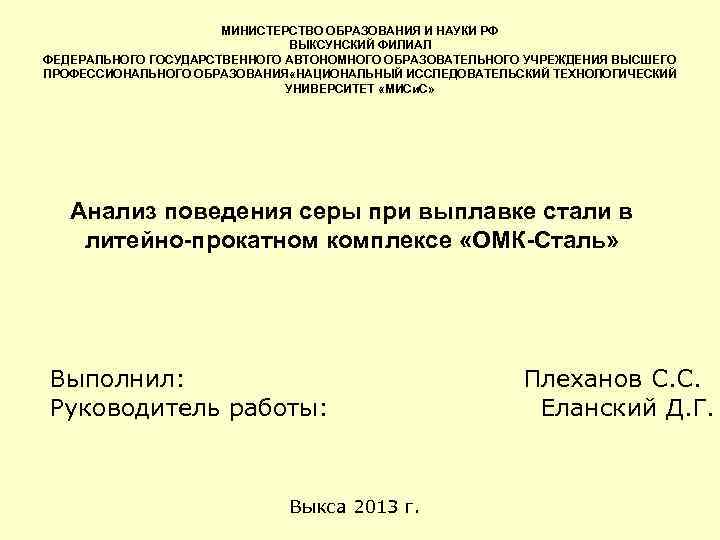

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ ВЫКСУНСКИЙ ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО АВТОНОМНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ «МИСи. С» Анализ поведения серы при выплавке стали в литейно-прокатном комплексе «ОМК-Сталь» Выполнил: Руководитель работы: Выкса 2013 г. Плеханов С. С. Еланский Д. Г.

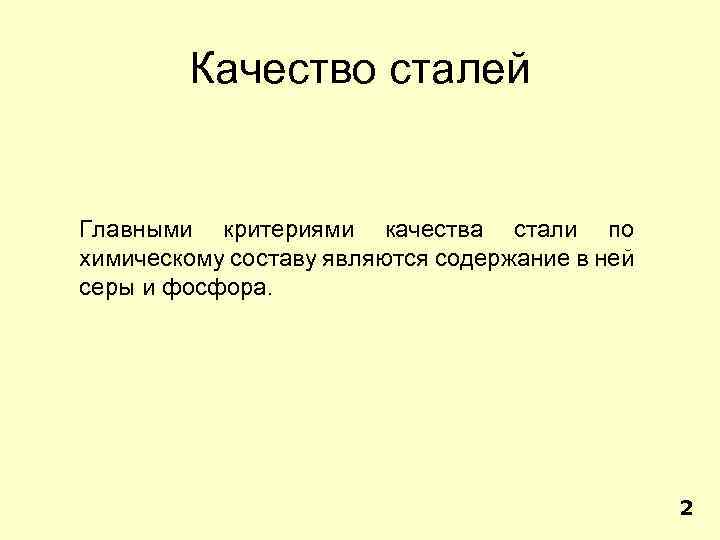

Качество сталей Главными критериями качества стали по химическому составу являются содержание в ней серы и фосфора. 2

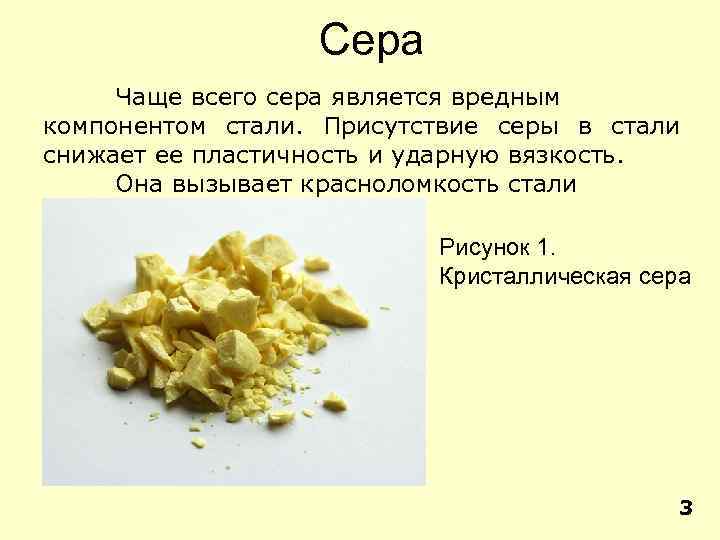

Сера Чаще всего сера является вредным компонентом стали. Присутствие серы в стали снижает ее пластичность и ударную вязкость. Она вызывает красноломкость стали Рисунок 1. Кристаллическая сера 3

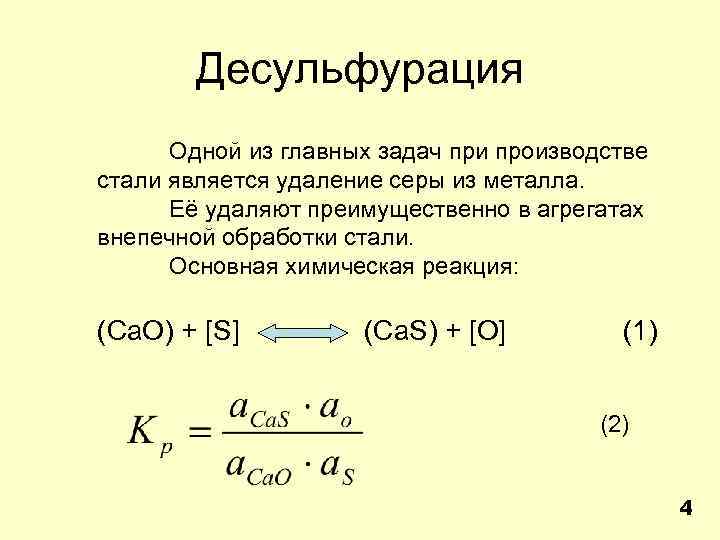

Десульфурация Одной из главных задач при производстве стали является удаление серы из металла. Её удаляют преимущественно в агрегатах внепечной обработки стали. Основная химическая реакция: (Ca. O) + [S] (Ca. S) + [O] (1) (2) 4
Внепечная обработка К агрегатам внепечной обработки относят ковш-печь и вакууматор Рисунок 2. АКП Рисунок 3. Камерный вакууматор фирмы DANIELI 5

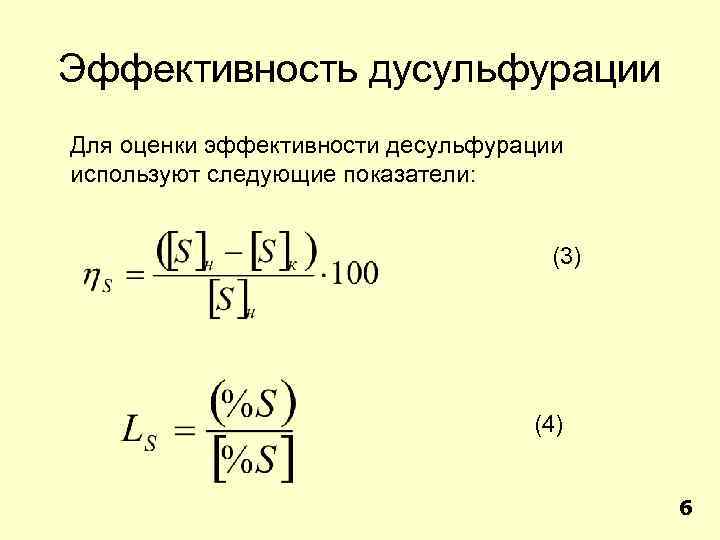

Эффективность дусульфурации Для оценки эффективности десульфурации используют следующие показатели: (3) (4) 6
![Остаточное содержание серы Для определения [S]k в расчетах, если известно [S]Н, применяют формулу: (5)](https://present5.com/presentation/3/95071066_183382735.pdf-img/95071066_183382735.pdf-7.jpg "Остаточное содержание серы Для определения [S]k в расчетах, если известно [S]Н, применяют формулу: (5)")

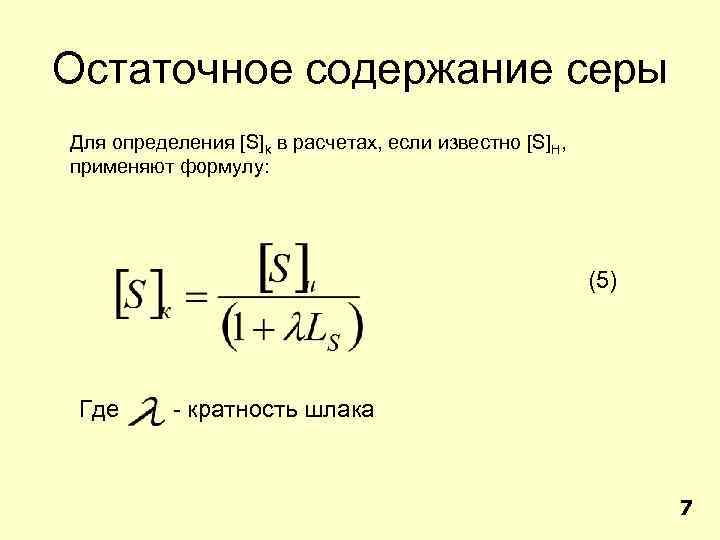

Остаточное содержание серы Для определения [S]k в расчетах, если известно [S]Н, применяют формулу: (5) Где - кратность шлака 7

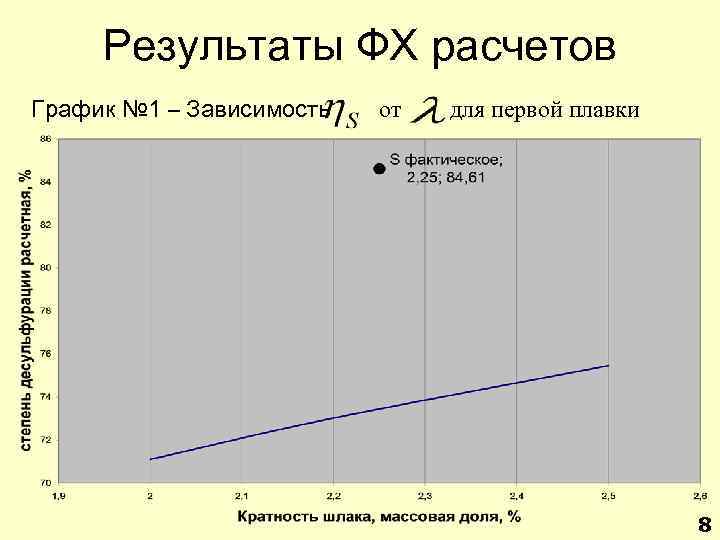

Результаты ФХ расчетов График № 1 – Зависимость от для первой плавки 8
![График № 2 - Зависимость [S]к от кратности шлака для первой плавки 9](https://present5.com/presentation/3/95071066_183382735.pdf-img/95071066_183382735.pdf-9.jpg "График № 2 - Зависимость [S]к от кратности шлака для первой плавки 9")

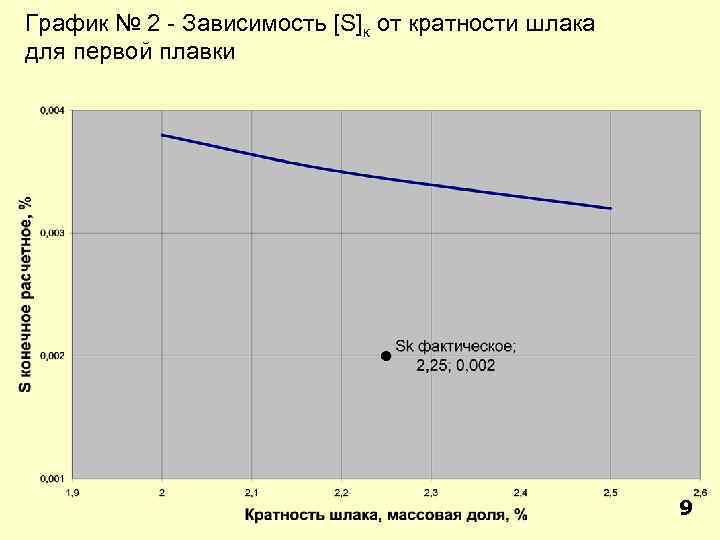

График № 2 - Зависимость [S]к от кратности шлака для первой плавки 9

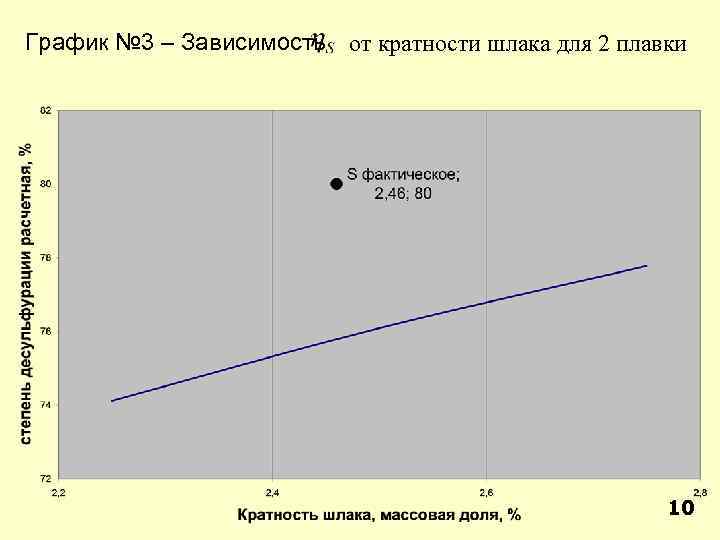

График № 3 – Зависимость от кратности шлака для 2 плавки 10
![График № 4 - Зависимость [S]к от кратности шлака для 2 плавки 11](https://present5.com/presentation/3/95071066_183382735.pdf-img/95071066_183382735.pdf-11.jpg "График № 4 - Зависимость [S]к от кратности шлака для 2 плавки 11")

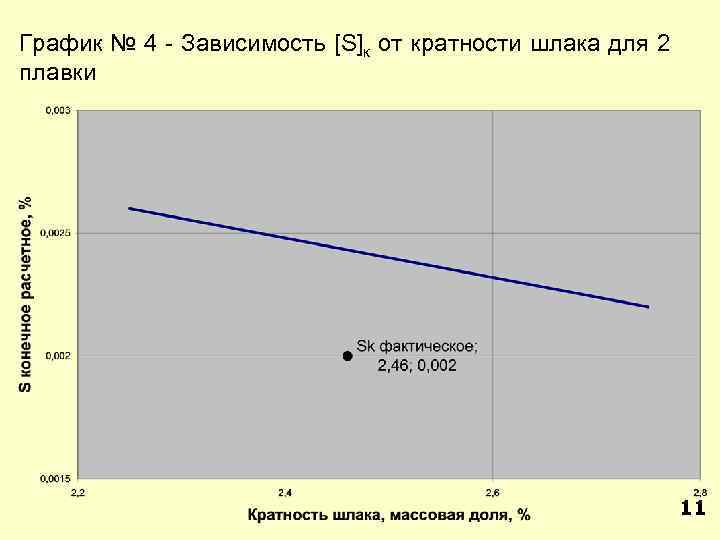

График № 4 - Зависимость [S]к от кратности шлака для 2 плавки 11

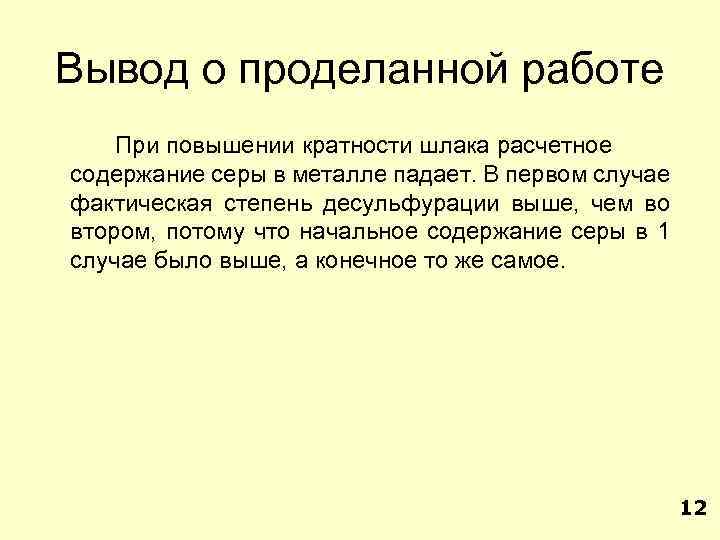

Вывод о проделанной работе При повышении кратности шлака расчетное содержание серы в металле падает. В первом случае фактическая степень десульфурации выше, чем во втором, потому что начальное содержание серы в 1 случае было выше, а конечное то же самое. 12
Спасибо за внимание!
