МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ Тюменский государственный нефтегазовый университет Институт транспорта Совершенствование типовых технологий капитального ремонта двигателей ЯМЗ в ПТФ ОАО «Сургутнефтегаз» Студенты: Лешуков А. А. Нуртдинов А. А. Руководитель: Красовский В. Н Тюмень 2013

Цель исследований: Совершенствование организации и технологии капитального ремонта двигателей на принципах концентрации и специализации ремонтного производства в условиях ОАО «Сургутнефтегаз»

Задачи исследований: n Формирование структуры и общей методики исследований n Сбор и обработка экспериментальных данных о КР транспортных и приводных двигателей ЯМЗ в ПТФ ОАО «СНГ» n Разработка типовых технологических процессов централизованного ремонта двигателей ЯМЗ для ПТФ n Выводы и рекомендации по совершенствованию КР двигателей ЯМЗ в ОАО «СНГ»

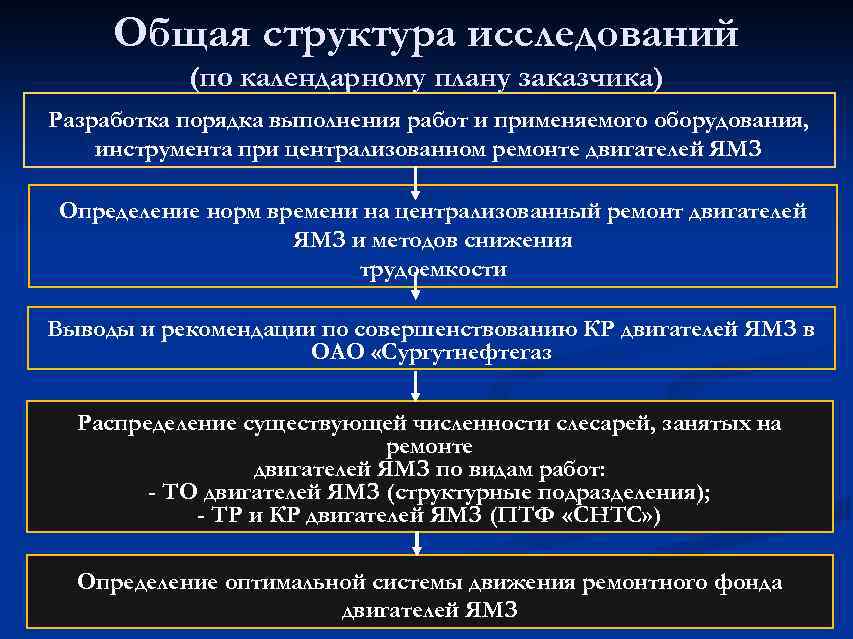

Общая структура исследований (по календарному плану заказчика) Разработка порядка выполнения работ и применяемого оборудования, инструмента при централизованном ремонте двигателей ЯМЗ Определение норм времени на централизованный ремонт двигателей ЯМЗ и методов снижения трудоемкости Выводы и рекомендации по совершенствованию КР двигателей ЯМЗ в ОАО «Сургутнефтегаз Распределение существующей численности слесарей, занятых на ремонте двигателей ЯМЗ по видам работ: - ТО двигателей ЯМЗ (структурные подразделения); - ТР и КР двигателей ЯМЗ (ПТФ «СНТС» ) Определение оптимальной системы движения ремонтного фонда двигателей ЯМЗ

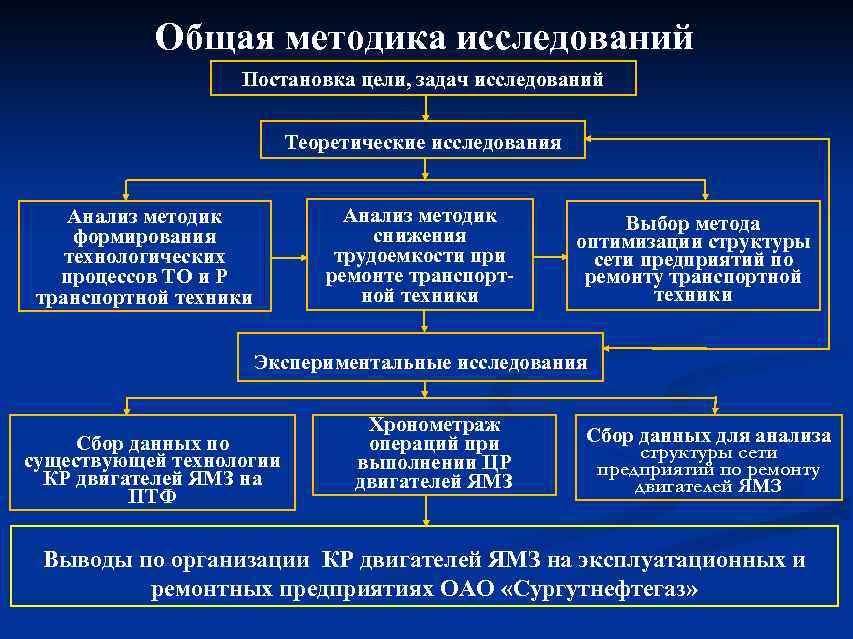

Общая методика исследований Постановка цели, задач исследований Теоретические исследования Анализ методик Выбор метода формирования снижения оптимизации структуры технологических трудоемкости при сети предприятий по процессов ТО и Р ремонте транспорт- ремонту транспортной техники Экспериментальные исследования Хронометраж Сбор данных по операций при Сбор данных для анализа существующей технологии структуры сети выполнении ЦР предприятий по ремонту КР двигателей ЯМЗ на двигателей ЯМЗ ПТФ Выводы по организации КР двигателей ЯМЗ на эксплуатационных и ремонтных предприятиях ОАО «Сургутнефтегаз»

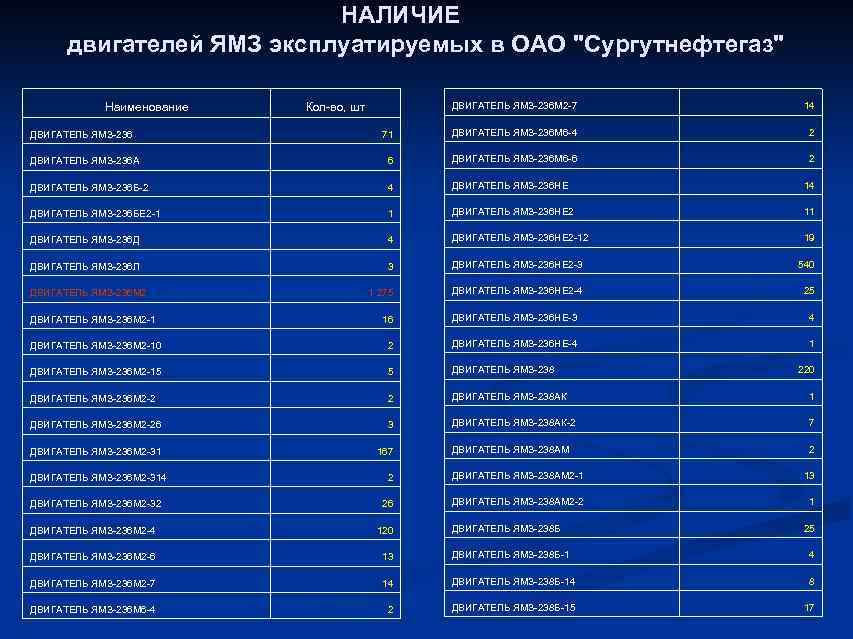

НАЛИЧИЕ двигателей ЯМЗ эксплуатируемых в ОАО "Сургутнефтегаз" Наименование Кол-во, шт ДВИГАТЕЛЬ ЯМЗ-236 М 2 -7 14 ДВИГАТЕЛЬ ЯМЗ-236 71 ДВИГАТЕЛЬ ЯМЗ-236 М 6 -4 2 ДВИГАТЕЛЬ ЯМЗ-236 А 6 ДВИГАТЕЛЬ ЯМЗ-236 М 6 -6 2 ДВИГАТЕЛЬ ЯМЗ-236 Б-2 4 ДВИГАТЕЛЬ ЯМЗ-236 НЕ 14 ДВИГАТЕЛЬ ЯМЗ-236 БЕ 2 -1 1 ДВИГАТЕЛЬ ЯМЗ-236 НЕ 2 11 ДВИГАТЕЛЬ ЯМЗ-236 Д 4 ДВИГАТЕЛЬ ЯМЗ-236 НЕ 2 -12 19 ДВИГАТЕЛЬ ЯМЗ-236 Л 3 ДВИГАТЕЛЬ ЯМЗ-236 НЕ 2 -3 540 ДВИГАТЕЛЬ ЯМЗ-236 М 2 1 275 ДВИГАТЕЛЬ ЯМЗ-236 НЕ 2 -4 25 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -1 16 ДВИГАТЕЛЬ ЯМЗ-236 НЕ-3 4 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -10 2 ДВИГАТЕЛЬ ЯМЗ-236 НЕ-4 1 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -15 5 ДВИГАТЕЛЬ ЯМЗ-238 220 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -2 2 ДВИГАТЕЛЬ ЯМЗ-238 АК 1 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -26 3 ДВИГАТЕЛЬ ЯМЗ-238 АК-2 7 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -31 167 ДВИГАТЕЛЬ ЯМЗ-238 АМ 2 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -314 2 ДВИГАТЕЛЬ ЯМЗ-238 АМ 2 -1 13 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -32 26 ДВИГАТЕЛЬ ЯМЗ-238 АМ 2 -2 1 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -4 120 ДВИГАТЕЛЬ ЯМЗ-238 Б 25 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -6 13 ДВИГАТЕЛЬ ЯМЗ-238 Б-1 4 ДВИГАТЕЛЬ ЯМЗ-236 М 2 -7 14 ДВИГАТЕЛЬ ЯМЗ-238 Б-14 8 ДВИГАТЕЛЬ ЯМЗ-236 М 6 -4 2 ДВИГАТЕЛЬ ЯМЗ-238 Б-15 17

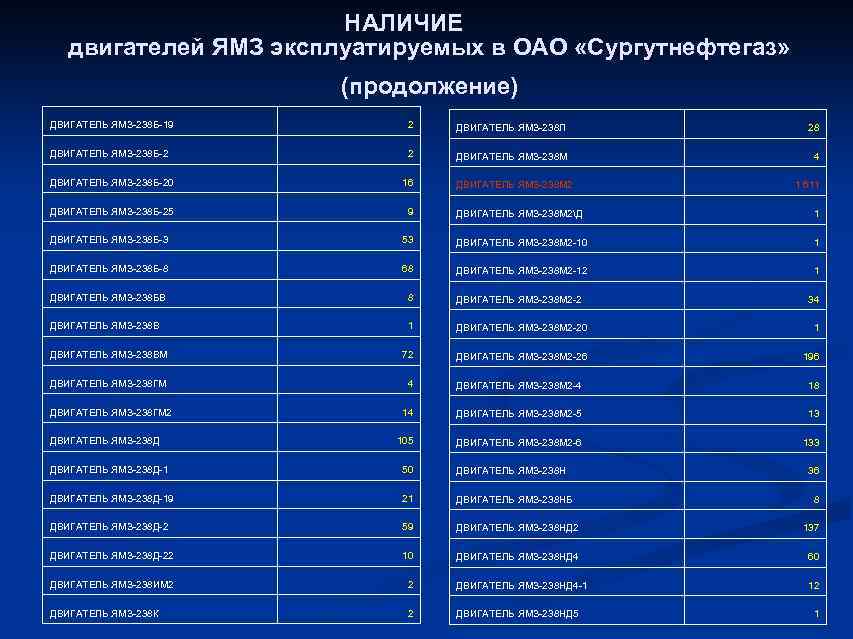

НАЛИЧИЕ двигателей ЯМЗ эксплуатируемых в ОАО «Сургутнефтегаз» (продолжение) ДВИГАТЕЛЬ ЯМЗ-238 Б-19 2 ДВИГАТЕЛЬ ЯМЗ-238 Л 28 ДВИГАТЕЛЬ ЯМЗ-238 Б-2 2 ДВИГАТЕЛЬ ЯМЗ-238 М 4 ДВИГАТЕЛЬ ЯМЗ-238 Б-20 16 ДВИГАТЕЛЬ ЯМЗ-238 М 2 1 611 ДВИГАТЕЛЬ ЯМЗ-238 Б-25 9 ДВИГАТЕЛЬ ЯМЗ-238 М 2Д 1 ДВИГАТЕЛЬ ЯМЗ-238 Б-3 53 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -10 1 ДВИГАТЕЛЬ ЯМЗ-238 Б-8 68 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -12 1 ДВИГАТЕЛЬ ЯМЗ-238 БВ 8 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -2 34 ДВИГАТЕЛЬ ЯМЗ-238 В 1 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -20 1 ДВИГАТЕЛЬ ЯМЗ-238 ВМ 72 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -26 196 ДВИГАТЕЛЬ ЯМЗ-238 ГМ 4 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -4 18 ДВИГАТЕЛЬ ЯМЗ-238 ГМ 2 14 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -5 13 ДВИГАТЕЛЬ ЯМЗ-238 Д 105 ДВИГАТЕЛЬ ЯМЗ-238 М 2 -6 133 ДВИГАТЕЛЬ ЯМЗ-238 Д-1 50 ДВИГАТЕЛЬ ЯМЗ-238 Н 36 ДВИГАТЕЛЬ ЯМЗ-238 Д-19 21 ДВИГАТЕЛЬ ЯМЗ-238 НБ 8 ДВИГАТЕЛЬ ЯМЗ-238 Д-2 59 ДВИГАТЕЛЬ ЯМЗ-238 НД 2 137 ДВИГАТЕЛЬ ЯМЗ-238 Д-22 10 ДВИГАТЕЛЬ ЯМЗ-238 НД 4 60 ДВИГАТЕЛЬ ЯМЗ-238 ИМ 2 ДВИГАТЕЛЬ ЯМЗ-238 НД 4 -1 12 ДВИГАТЕЛЬ ЯМЗ-238 К 2 ДВИГАТЕЛЬ ЯМЗ-238 НД 5 1

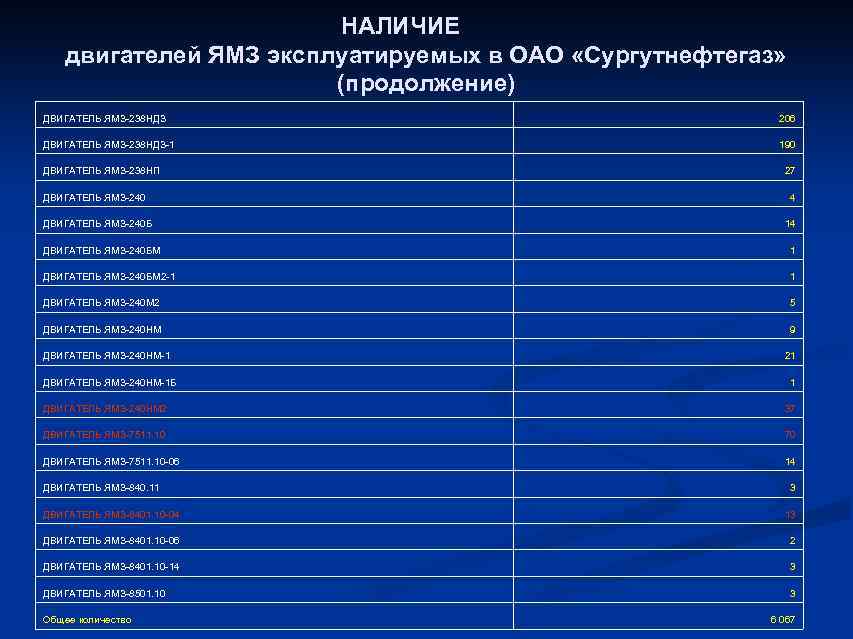

НАЛИЧИЕ двигателей ЯМЗ эксплуатируемых в ОАО «Сургутнефтегаз» (продолжение) ДВИГАТЕЛЬ ЯМЗ-238 НДЗ 206 ДВИГАТЕЛЬ ЯМЗ-238 НДЗ-1 190 ДВИГАТЕЛЬ ЯМЗ-238 НП 27 ДВИГАТЕЛЬ ЯМЗ-240 4 ДВИГАТЕЛЬ ЯМЗ-240 Б 14 ДВИГАТЕЛЬ ЯМЗ-240 БМ 1 ДВИГАТЕЛЬ ЯМЗ-240 БМ 2 -1 1 ДВИГАТЕЛЬ ЯМЗ-240 М 2 5 ДВИГАТЕЛЬ ЯМЗ-240 НМ 9 ДВИГАТЕЛЬ ЯМЗ-240 НМ-1 21 ДВИГАТЕЛЬ ЯМЗ-240 НМ-1 Б 1 ДВИГАТЕЛЬ ЯМЗ-240 НМ 2 37 ДВИГАТЕЛЬ ЯМЗ-7511. 10 70 ДВИГАТЕЛЬ ЯМЗ-7511. 10 -06 14 ДВИГАТЕЛЬ ЯМЗ-840. 11 3 ДВИГАТЕЛЬ ЯМЗ-8401. 10 -04 13 ДВИГАТЕЛЬ ЯМЗ-8401. 10 -06 2 ДВИГАТЕЛЬ ЯМЗ-8401. 10 -14 3 ДВИГАТЕЛЬ ЯМЗ-8501. 10 3 Общее количество 6 067

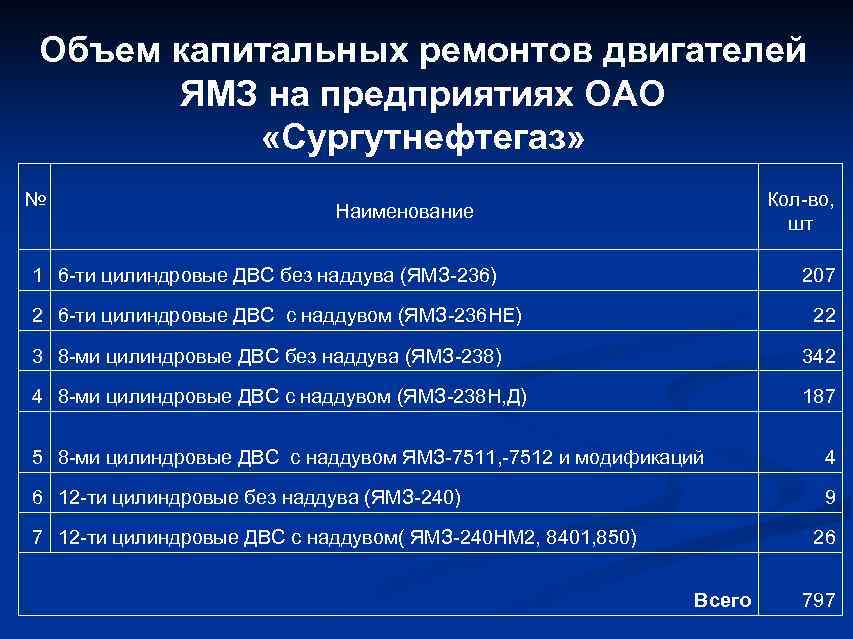

Объем капитальных ремонтов двигателей ЯМЗ на предприятиях ОАО «Сургутнефтегаз» № Кол-во, Наименование шт 1 6 -ти цилиндровые ДВС без наддува (ЯМЗ-236) 207 2 6 -ти цилиндровые ДВС с наддувом (ЯМЗ-236 НЕ) 22 3 8 -ми цилиндровые ДВС без наддува (ЯМЗ-238) 342 4 8 -ми цилиндровые ДВС с наддувом (ЯМЗ-238 Н, Д) 187 5 8 -ми цилиндровые ДВС с наддувом ЯМЗ-7511, -7512 и модификаций 4 6 12 -ти цилиндровые без наддува (ЯМЗ-240) 9 7 12 -ти цилиндровые ДВС с наддувом( ЯМЗ-240 НМ 2, 8401, 850) 26 Всего 797

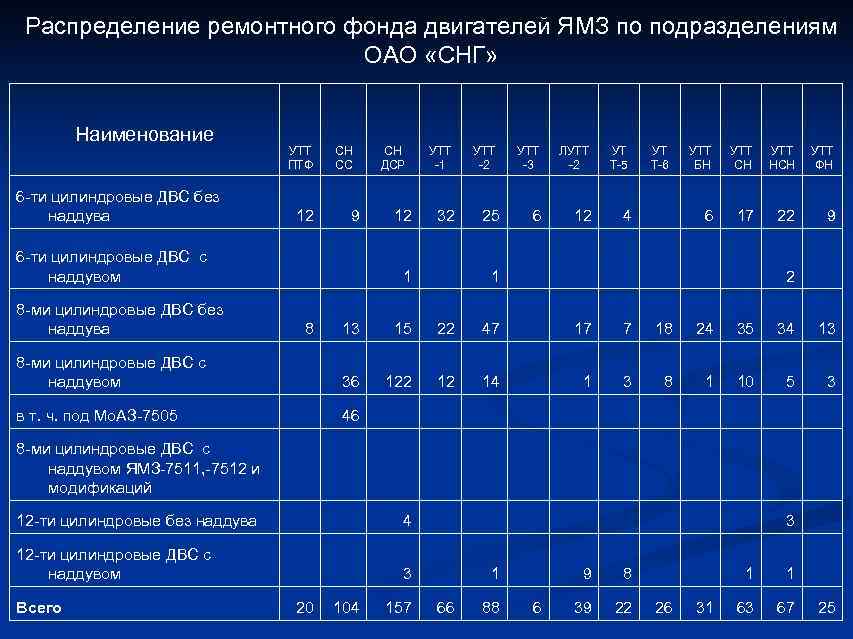

Распределение ремонтного фонда двигателей ЯМЗ по подразделениям ОАО «СНГ» Наименование УТТ СН УТТ УТТ ЛУТТ УТ УТТ УТТ ПТФ СС ДСР -1 -2 -3 -2 Т-5 Т-6 БН СН НСН ФН 6 -ти цилиндровые ДВС без наддува 12 9 12 32 25 6 12 4 6 17 22 9 6 -ти цилиндровые ДВС с наддувом 1 2 8 -ми цилиндровые ДВС без наддува 8 13 15 22 47 17 7 18 24 35 34 13 8 -ми цилиндровые ДВС с наддувом 36 122 14 1 3 8 1 10 5 3 в т. ч. под Мо. АЗ-7505 46 8 -ми цилиндровые ДВС с наддувом ЯМЗ-7511, -7512 и модификаций 12 -ти цилиндровые без наддува 4 3 12 -ти цилиндровые ДВС с наддувом 3 1 9 8 1 1 Всего 20 104 157 66 88 6 39 22 26 31 63 67 25

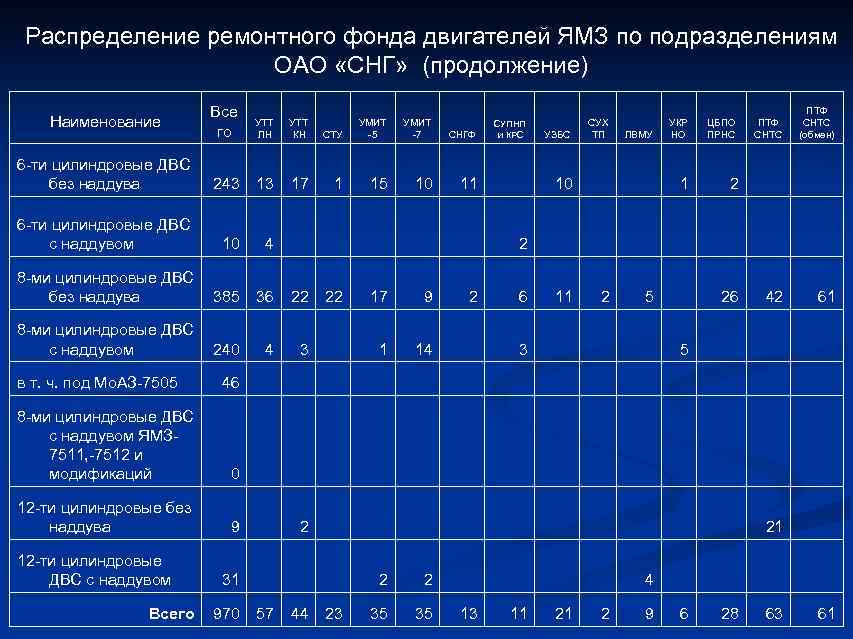

Распределение ремонтного фонда двигателей ЯМЗ по подразделениям ОАО «СНГ» (продолжение) Все ПТФ Наименование УТТ УМИТ СУПНП СУХ УКР ЦБПО ПТФ СНТС го ЛН КН СТУ -5 -7 СНГФ и КРС УЗБС ТП ЛВМУ НО ПРНС СНТС (обмен) 6 -ти цилиндровые ДВС без наддува 243 17 1 15 10 11 10 1 2 6 -ти цилиндровые ДВС с наддувом 10 4 2 8 -ми цилиндровые ДВС без наддува 385 36 22 17 9 2 6 11 2 5 26 42 61 8 -ми цилиндровые ДВС с наддувом 240 4 3 1 14 3 5 в т. ч. под Мо. АЗ-7505 46 8 -ми цилиндровые ДВС с наддувом ЯМЗ- 7511, -7512 и модификаций 0 12 -ти цилиндровые без наддува 9 2 21 12 -ти цилиндровые ДВС с наддувом 31 2 2 4 Всего 970 57 44 23 35 13 11 2 9 6 28 63 61

Значения трудоемкостей КР двигателей ЯМЗ, чел. -ч Средняя трудоемкость Трудоемкость ЯМЗ-236 44, 34 Трудоемкость ЯМЗ-236 НЕ 44, 54 Трудоемкость ЯМЗ-238 49, 24 Трудоемкость ЯМЗ-238 Н 50, 00 Трудоемкость ЯМЗ-240 54, 54 Трудоемкость ЯМЗ-240 Н 60, 00 Общая трудоемкость Трудоемкость ЯМЗ-236 10774, 62 Трудоемкость ЯМЗ-236 НЕ 445, 40 Трудоемкость ЯМЗ-238 18957, 4 Трудоемкость ЯМЗ-238 Н 12000 Трудоемкость ЯМЗ-240 490, 86 Трудоемкость ЯМЗ-240 Н 1860, 00 ИТОГО: 44528, 28 Годовой фонд раб. Времени (40 час). 1988 Потребность в рем. Раб. (40 час. ) 22, 40

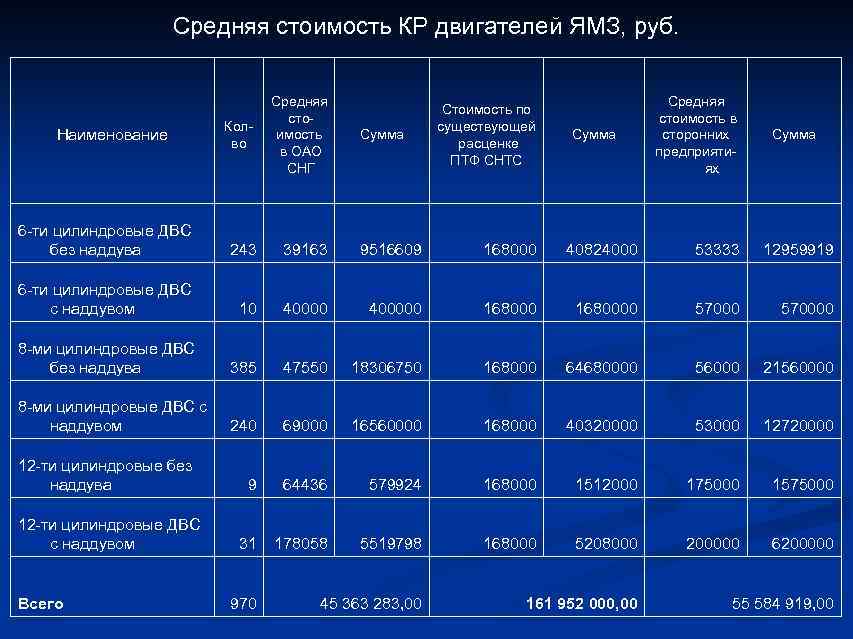

Средняя стоимость КР двигателей ЯМЗ, руб. Средняя Стоимость по сто- стоимость в Кол- существующей Наименование во имость Сумма расценке Сумма сторонних Сумма в ОАО предприяти- ПТФ СНТС СНГ ях 6 -ти цилиндровые ДВС без наддува 243 39163 9516609 168000 40824000 53333 12959919 6 -ти цилиндровые ДВС с наддувом 10 400000 1680000 570000 8 -ми цилиндровые ДВС без наддува 385 47550 18306750 168000 64680000 56000 21560000 8 -ми цилиндровые ДВС с наддувом 240 69000 16560000 168000 40320000 53000 12720000 12 -ти цилиндровые без наддува 9 64436 579924 168000 1512000 175000 1575000 12 -ти цилиндровые ДВС с наддувом 31 178058 5519798 168000 5208000 200000 6200000 Всего 970 45 363 283, 00 161 952 000, 00 55 584 919, 00

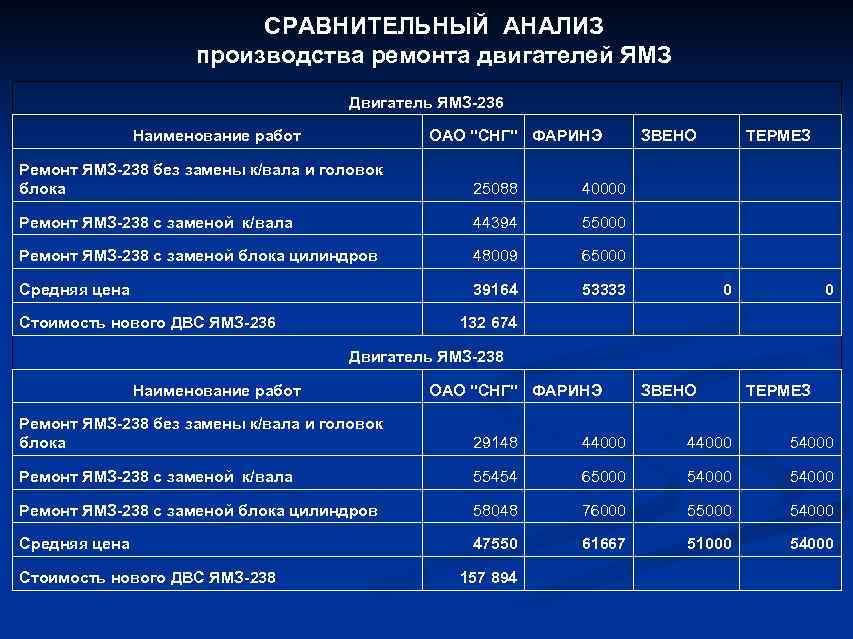

СРАВНИТЕЛЬНЫЙ АНАЛИЗ производства ремонта двигателей ЯМЗ Двигатель ЯМЗ-236 Наименование работ ОАО "СНГ" ФАРИНЭ ЗВЕНО ТЕРМЕЗ Ремонт ЯМЗ-238 без замены к/вала и головок блока 25088 40000 Ремонт ЯМЗ-238 с заменой к/вала 44394 55000 Ремонт ЯМЗ-238 с заменой блока цилиндров 48009 65000 Средняя цена 39164 53333 0 0 Стоимость нового ДВС ЯМЗ-236 132 674 Двигатель ЯМЗ-238 Наименование работ ОАО "СНГ" ФАРИНЭ ЗВЕНО ТЕРМЕЗ Ремонт ЯМЗ-238 без замены к/вала и головок блока 29148 44000 54000 Ремонт ЯМЗ-238 с заменой к/вала 55454 65000 54000 Ремонт ЯМЗ-238 с заменой блока цилиндров 58048 76000 55000 54000 Средняя цена 47550 61667 51000 54000 Стоимость нового ДВС ЯМЗ-238 157 894

СРАВНИТЕЛЬНЫЙ АНАЛИЗ производства ремонта двигателей ЯМЗ (продолжение) Двигатель ЯМЗ-238 Н Наименование работ ОАО "СНГ" ФАРИНЭ ЗВЕНО ТЕРМЕЗ Ремонт ЯМЗ-238 без замены к/вала и головок блока 49950 44000 54000 Ремонт ЯМЗ-238 с заменой к/вала 79408 54000 Ремонт ЯМЗ-238 с заменой блока цилиндров 78002 55000 54000 Средняя цена 69120 0 51000 54000 Стоимость нового ДВС ЯМЗ-238 Н 224 000 Двигатель ЯМЗ-240 Н Наименование работ ОАО "СНГ" ФАРИНЭ ЗВЕНО ТЕРМЕЗ Ремонт ЯМЗ-238 без замены к/вала и головок блока 57562 59000 175000 Ремонт ЯМЗ-238 с заменой к/вала 125473 109000 175000 Ремонт ЯМЗ-238 с заменой блока цилиндров 113946 115000 175000 Средняя цена 98994 0 94333 175000 Стоимость нового ДВС ЯМЗ-240 -Н 412 000

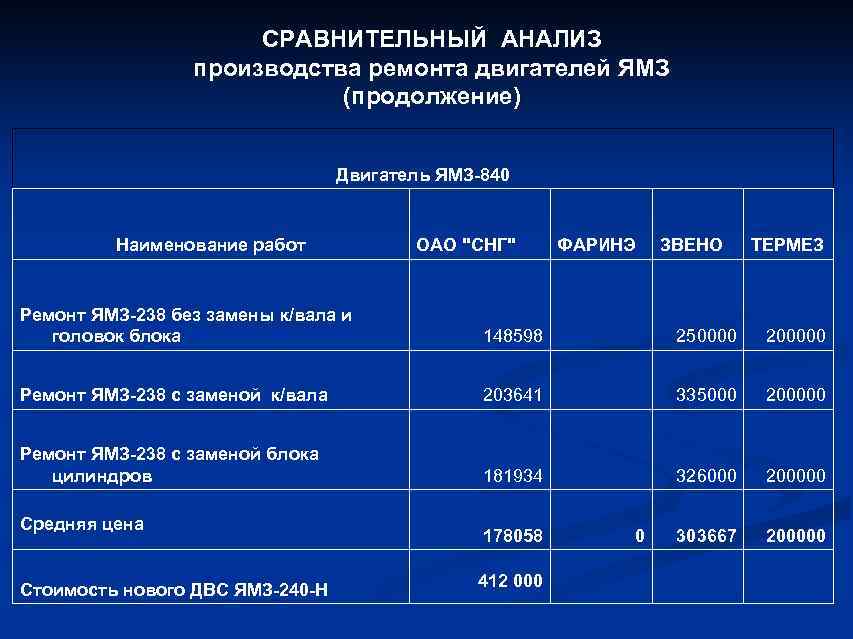

СРАВНИТЕЛЬНЫЙ АНАЛИЗ производства ремонта двигателей ЯМЗ (продолжение) Двигатель ЯМЗ-840 Наименование работ ОАО "СНГ" ФАРИНЭ ЗВЕНО ТЕРМЕЗ Ремонт ЯМЗ-238 без замены к/вала и головок блока 148598 250000 200000 Ремонт ЯМЗ-238 с заменой к/вала 203641 335000 200000 Ремонт ЯМЗ-238 с заменой блока цилиндров 181934 326000 200000 Средняя цена 178058 0 303667 200000 Стоимость нового ДВС ЯМЗ-240 -Н 412 000

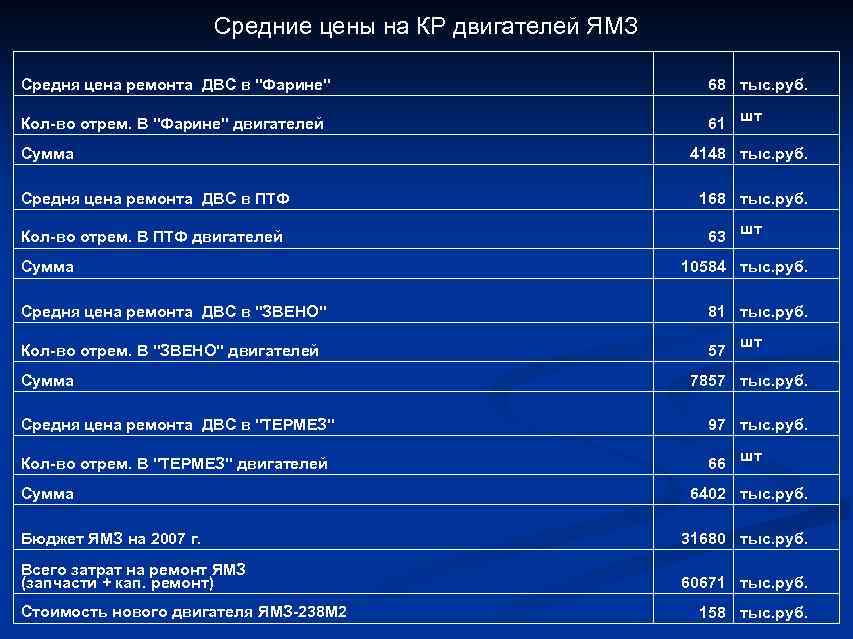

Средние цены на КР двигателей ЯМЗ Средня цена ремонта ДВС в "Фарине" 68 тыс. руб. шт Кол-во отрем. В "Фарине" двигателей 61 Сумма 4148 тыс. руб. Средня цена ремонта ДВС в ПТФ 168 тыс. руб. шт Кол-во отрем. В ПТФ двигателей 63 Сумма 10584 тыс. руб. Средня цена ремонта ДВС в "ЗВЕНО" 81 тыс. руб. шт Кол-во отрем. В "ЗВЕНО" двигателей 57 Сумма 7857 тыс. руб. Средня цена ремонта ДВС в "ТЕРМЕЗ" 97 тыс. руб. шт Кол-во отрем. В "ТЕРМЕЗ" двигателей 66 Сумма 6402 тыс. руб. Бюджет ЯМЗ на 2007 г. 31680 тыс. руб. Всего затрат на ремонт ЯМЗ (запчасти + кап. ремонт) 60671 тыс. руб. Стоимость нового двигателя ЯМЗ-238 М 2 158 тыс. руб.

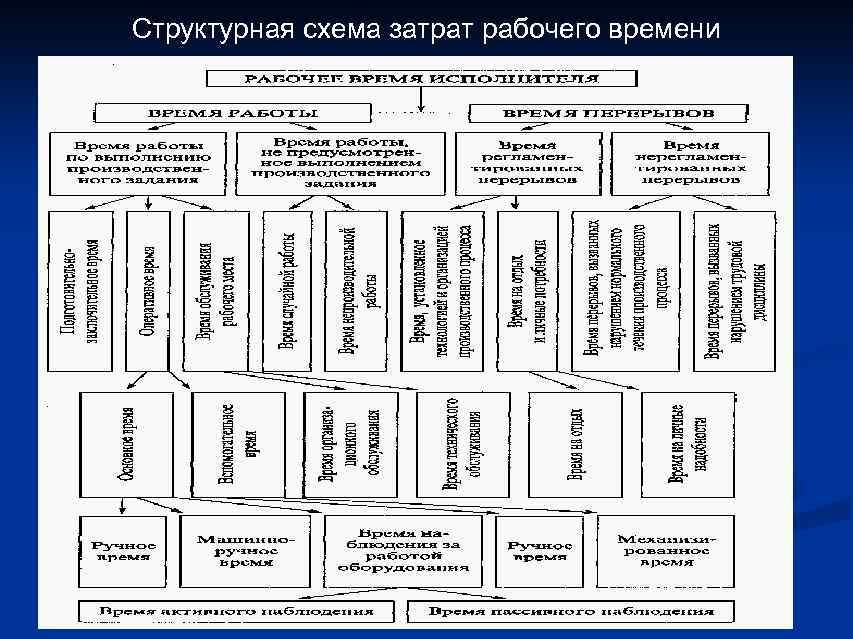

Структурная схема затрат рабочего времени

Структурная схема затрат времени использования оборудования

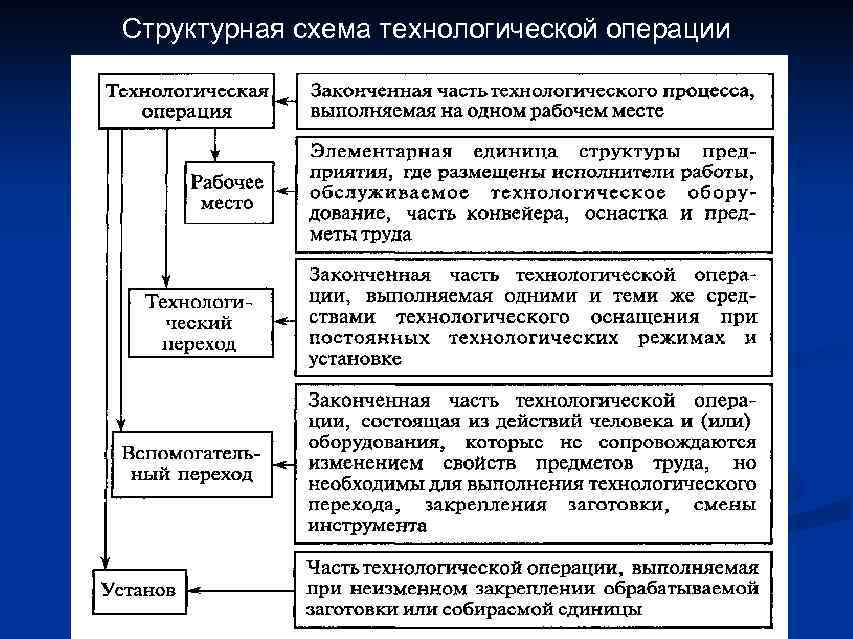

Структурная схема технологической операции

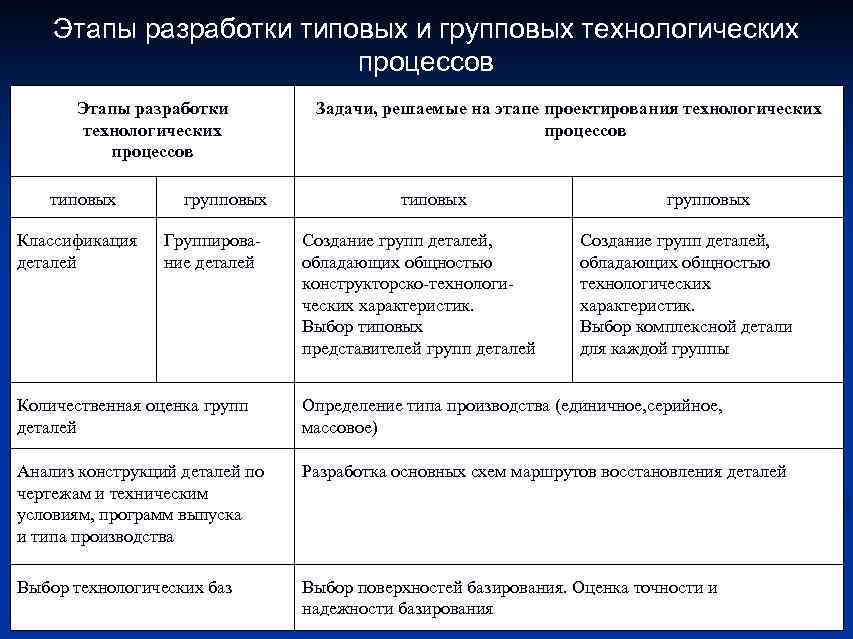

Этапы разработки типовых и групповых технологических процессов Этапы разработки Задачи, решаемые на этапе проектирования технологических процессов типовых групповых типовых групповых Классификация Группирова- Создание групп деталей, деталей ние деталей обладающих общностью конструкторско-технологи- технологических ческих характеристик. Выбор типовых Выбор комплексной детали представителей групп деталей для каждой группы Количественная оценка групп Определение типа производства (единичное, серийное, деталей массовое) Анализ конструкций деталей по Разработка основных схем маршрутов восстановления деталей чертежам и техническим условиям, программ выпуска и типа производства Выбор технологических баз Выбор поверхностей базирования. Оценка точности и надежности базирования

Этапы разработки типовых и групповых технологических процессов (продолжение) Этапы разработки Задачи, решаемые на этапе проектирования технологических технологических процессов Анализ дефектов Выявление дефектов, которые подлежат устранению. деталей Определение допустимых, ремонтных и предельных значений размеров рабочих поверхностей деталей. Разработка ремонтных чертежей деталей Выбор способов Выбор способов устранения дефектов на основе устранения дефектов конструктивно-технологических характеристик детали; показателей физико-механических свойств детали; технико- экономических показателей способов восстановления деталей Составление технологического Определение последовательности операций. маршрута восстановления Определение оборудования по операциям детали Разработка Рациональное построение технологических операций. технологических Выбор структуры операции. операций Установление рациональной последовательности переходов в операции

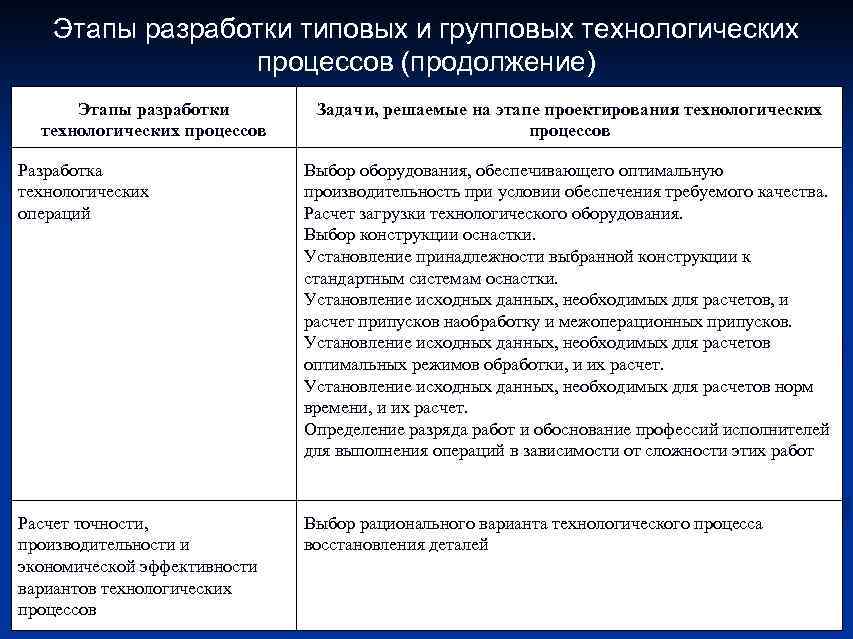

Этапы разработки типовых и групповых технологических процессов (продолжение) Этапы разработки Задачи, решаемые на этапе проектирования технологических процессов процессов Разработка Выбор оборудования, обеспечивающего оптимальную технологических производительность при условии обеспечения требуемого качества. операций Расчет загрузки технологического оборудования. Выбор конструкции оснастки. Установление принадлежности выбранной конструкции к стандартным системам оснастки. Установление исходных данных, необходимых для расчетов, и расчет припусков наобработку и межоперационных припусков. Установление исходных данных, необходимых для расчетов оптимальных режимов обработки, и их расчет. Установление исходных данных, необходимых для расчетов норм времени, и их расчет. Определение разряда работ и обоснование профессий исполнителей для выполнения операций в зависимости от сложности этих работ Расчет точности, Выбор рационального варианта технологического процесса производительности и восстановления деталей экономической эффективности вариантов технологических процессов

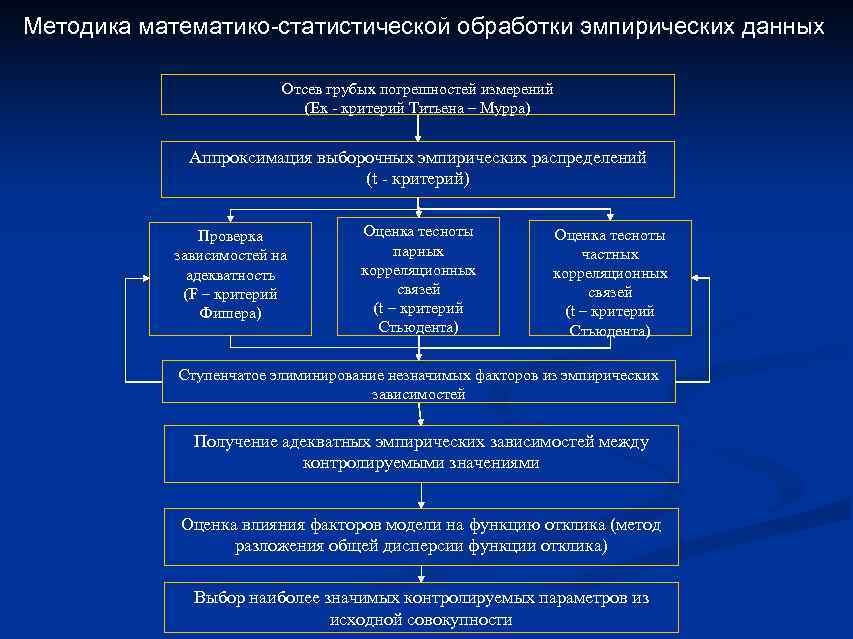

Методика математико-статистической обработки эмпирических данных Отсев грубых погрешностей измерений (Ек - критерий Титьена – Мурра) Аппроксимация выборочных эмпирических распределений (t - критерий) Проверка Оценка тесноты зависимостей на парных частных адекватность корреляционных (F – критерий связей Фишера) (t – критерий Стьюдента) Ступенчатое элиминирование незначимых факторов из эмпирических зависимостей Получение адекватных эмпирических зависимостей между контролируемыми значениями Оценка влияния факторов модели на функцию отклика (метод разложения общей дисперсии функции отклика) Выбор наиболее значимых контролируемых параметров из исходной совокупности

Критерий отсева грубых погрешностей (ошибок) измерений где Ek - критерий Титьена-Мура; - среднее арифметическое из N-k наблюдений, оставшихся после исключения k экстремальных наблюдений; - среднее арифметическое всей выборки.

Планирование числа объектов наблюдений Число измерений определяется по величине относительной предельной ошибки измерений где M - среднее значение измеряемой случайной величины; σ - среднеквадратическое отклонение случайной величины; tα - критерий Стьюдента при заданной доверительной вероятности α; n - объем выборки.

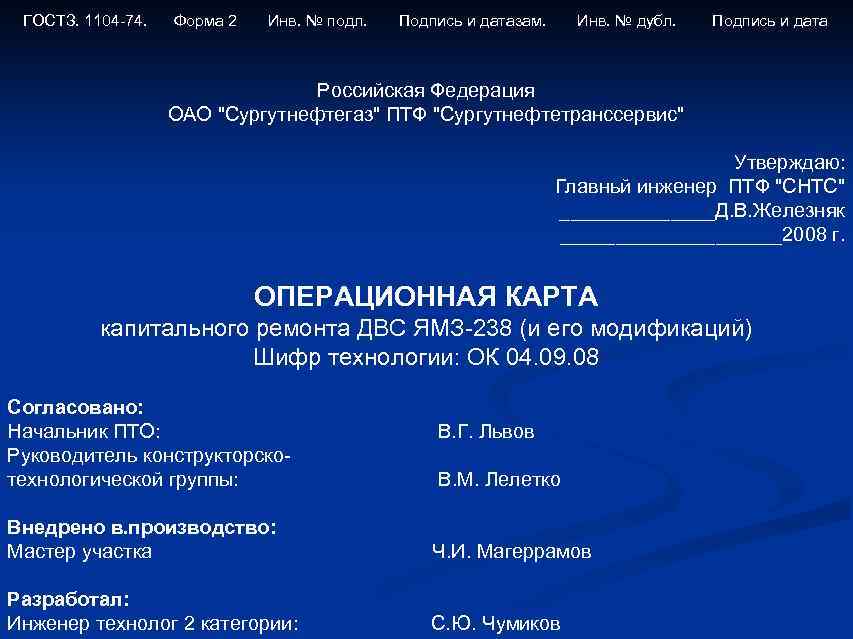

ГОСТЗ. 1104 -74. Форма 2 Инв. № подл. Подпись и датазам. Инв. № дубл. Подпись и дата Российская Федерация ОАО "Сургутнефтегаз" ПТФ "Сургутнефтетранссервис" Утверждаю: Главньй инженер ПТФ "СНТС" _______Д. В. Железняк __________2008 г. ОПЕРАЦИОННАЯ КАРТА капитального ремонта ДВС ЯМЗ-238 (и его модификаций) Шифр технологии: ОК 04. 09. 08 Согласовано: Начальник ПТО: В. Г. Львов Руководитель конструкторско- технологической группы: В. М. Лелетко Внедрено в. производство: Мастер участка Ч. И. Магеррамов Разработал: Инженер технолог 2 категории: С. Ю. Чумиков

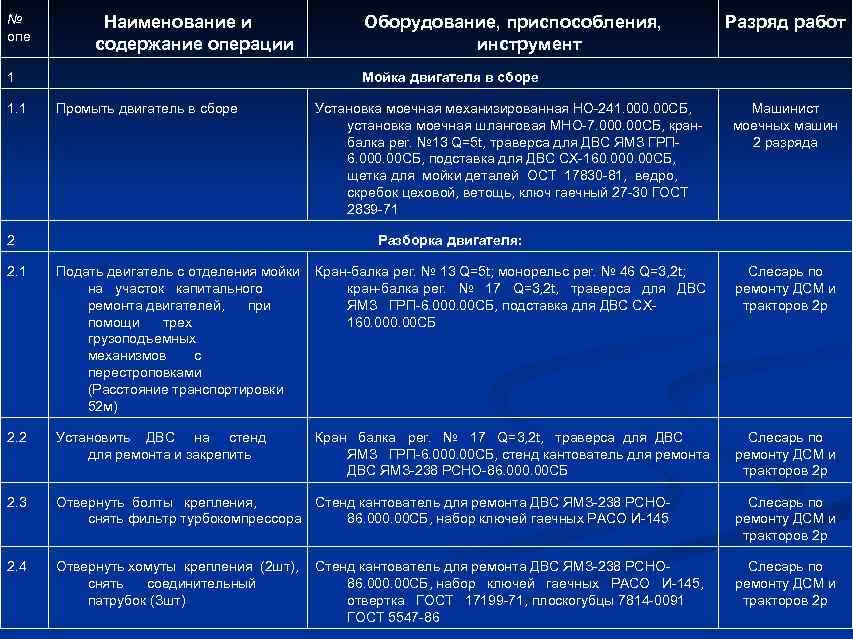

№ Наименование и Оборудование, приспособления, Разряд работ опе содержание операции инструмент 1 Мойка двигателя в сборе 1. 1 Промыть двигатель в сборе Установка моечная механизированная НО-241. 000. 00 СБ, Машинист установка моечная шланговая МНО-7. 000. 00 СБ, кран- моечных машин балка per. № 13 Q=5 t, траверса для ДВС ЯМЗ ГРП- 2 разряда 6. 000. 00 СБ, подставка для ДВС СХ-160. 00 СБ, щетка для мойки деталей ОСТ 17830 -81, ведро, скребок цеховой, ветощь, ключ гаечный 27 -30 ГОСТ 2839 -71 2 Разборка двигателя: 2. 1 Подать двигатель с отделения мойки Кран-балка per. № 13 Q=5 t; монорельс per. № 46 Q=3, 2 t; Слесарь по на участок капитального кран-балка per. № 17 Q=3, 2 t, траверса для ДВС ремонту ДСМ и ремонта двигателей, при ЯМЗ ГРП-6. 000. 00 СБ, подставка для ДВС СХ- тракторов 2 р помощи трех 160. 00 СБ грузоподъемных механизмов с перестроповками (Расстояние транспортировки 52 м) 2. 2 Установить ДВС на стенд Кран балка per. № 17 Q=3, 2 t, траверса для ДВС Слесарь по для ремонта и закрепить ЯМЗ ГРП-6. 000. 00 СБ, стенд кантователь для ремонта ремонту ДСМ и ДВС ЯМЗ-238 РСНО-86. 000. 00 СБ тракторов 2 р 2. 3 Отвернуть болты крепления, Стенд кантователь для ремонта ДВС ЯМЗ-238 РСНО- Слесарь по снять фильтр турбокомпрессора 86. 000. 00 СБ, набор ключей гаечных РАСО И-145 ремонту ДСМ и тракторов 2 р 2. 4 Отвернуть хомуты крепления (2 шт), Стенд кантователь для ремонта ДВС ЯМЗ-238 РСНО- Слесарь по снять соединительный 86. 000. 00 СБ, набор ключей гаечных РАСО И-145, ремонту ДСМ и патрубок (Зшт) отвертка ГОСТ 17199 -71, плоскогубцы 7814 -0091 тракторов 2 р ГОСТ 5547 -86

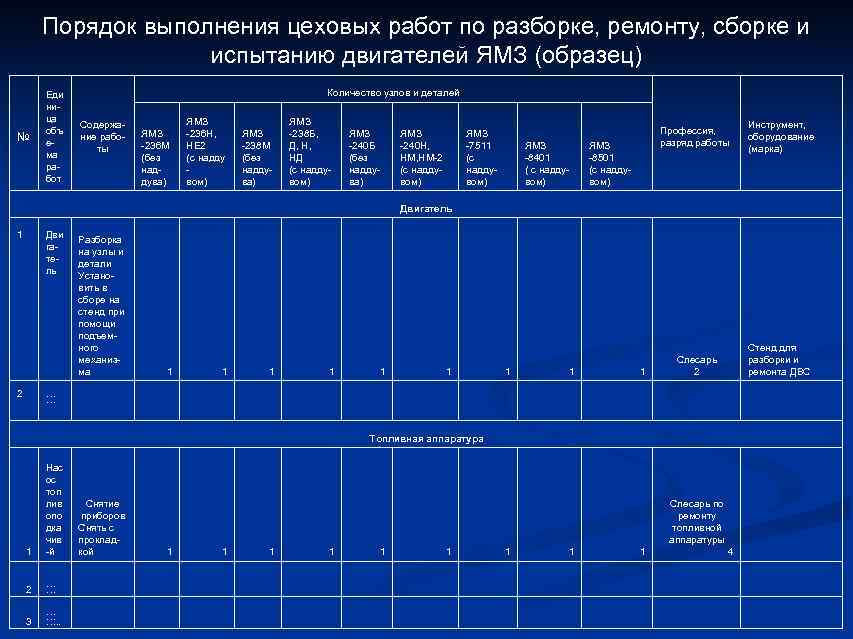

Порядок выполнения цеховых работ по разборке, ремонту, сборке и испытанию двигателей ЯМЗ (образец) Еди Количество узлов и деталей ни- ца ЯМЗ Содержа- Инструмент, объ ЯМЗ -236 Н, ЯМЗ -238 Б, ЯМЗ Профессия, № е- ние рабо- разряд работы оборудование ты -236 М НЕ 2 -238 М Д, Н, -240 Б -240 Н, -7511 ЯМЗ (марка) ма (без (с надду (без НД (без НМ, НМ-2 (с -8401 -8501 ра- над- - надду- (с надду- ( с надду- (с надду- бот дува) вом) ва) вом) Двигатель 1 Дви Разборка га- на узлы и те- детали ль Устано- вить в сборе на стенд при помощи подъем- ного Стенд для механиз- Слесарь разборки и ма 1 1 1 2 ремонта ДВС 2 … Топливная аппаратура Нас ос топ лив Снятие Слесарь по опо приборов ремонту дка Снять с топливной чив проклад- аппаратуры 1 -й кой 1 1 1 4 … 2 … … 3 …. .

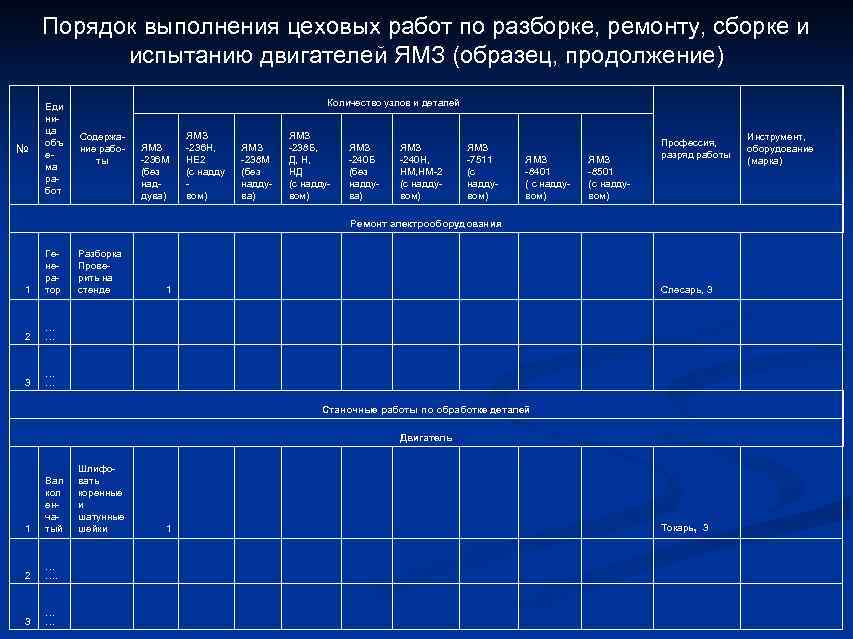

Порядок выполнения цеховых работ по разборке, ремонту, сборке и испытанию двигателей ЯМЗ (образец, продолжение) Еди Количество узлов и деталей ни- ца ЯМЗ Содержа- Инструмент, объ ЯМЗ -236 Н, ЯМЗ -238 Б, ЯМЗ Профессия, № е- ние рабо- разряд работы оборудование ты -236 М НЕ 2 -238 М Д, Н, -240 Б -240 Н, -7511 ЯМЗ (марка) ма (без (с надду (без НД (без НМ, НМ-2 (с -8401 -8501 ра- над- - надду- (с надду- ( с надду- (с надду- бот дува) вом) вом) Ремонт электрооборудования Ге- Разборка не- Прове- ра- рить на 1 тор стенде 1 Слесарь, 3 … 2 … … 3 … Станочные работы по обработке деталей Двигатель Шлифо- Вал вать кол коренные ен- и ча- шатунные 1 тый шейки 1 , Токарь 3 … 2 …. … 3 …

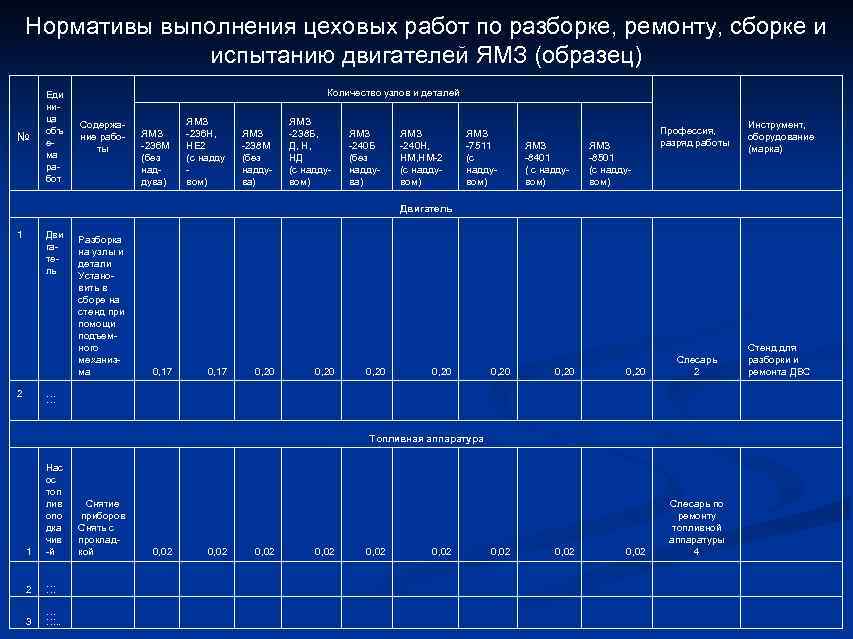

Нормативы выполнения цеховых работ по разборке, ремонту, сборке и испытанию двигателей ЯМЗ (образец) Еди Количество узлов и деталей ни- ца ЯМЗ Содержа- Инструмент, объ ЯМЗ -236 Н, ЯМЗ -238 Б, ЯМЗ Профессия, № е- ние рабо- разряд работы оборудование ты -236 М НЕ 2 -238 М Д, Н, -240 Б -240 Н, -7511 ЯМЗ (марка) ма (без (с надду (без НД (без НМ, НМ-2 (с -8401 -8501 ра- над- - надду- (с надду- ( с надду- (с надду- бот дува) вом) вом) Двигатель 1 Дви Разборка га- на узлы и те- детали ль Устано- вить в сборе на стенд при помощи подъем- ного Стенд для механиз- Слесарь разборки и ма 0, 17 0, 20 0, 20 2 ремонта ДВС 2 … Топливная аппаратура Нас ос топ лив Снятие Слесарь по опо приборов ремонту дка Снять с топливной чив проклад- аппаратуры 1 -й кой 0, 02 0, 02 0, 02 4 … 2 … … 3 …. .

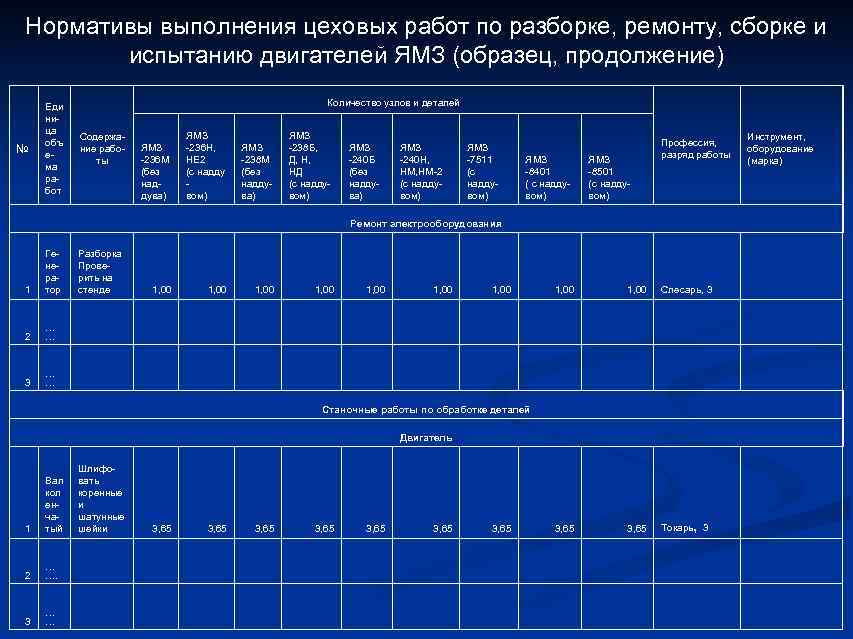

Нормативы выполнения цеховых работ по разборке, ремонту, сборке и испытанию двигателей ЯМЗ (образец, продолжение) Еди Количество узлов и деталей ни- ца ЯМЗ Содержа- Инструмент, объ ЯМЗ -236 Н, ЯМЗ -238 Б, ЯМЗ Профессия, № е- ние рабо- разряд работы оборудование ты -236 М НЕ 2 -238 М Д, Н, -240 Б -240 Н, -7511 ЯМЗ (марка) ма (без (с надду (без НД (без НМ, НМ-2 (с -8401 -8501 ра- над- - надду- (с надду- ( с надду- (с надду- бот дува) вом) вом) Ремонт электрооборудования Ге- Разборка не- Прове- ра- рить на 1 тор стенде 1, 00 1, 00 1, 00 Слесарь, 3 … 2 … … 3 … Станочные работы по обработке деталей Двигатель Шлифо- Вал вать кол коренные ен- и ча- шатунные 1 тый шейки 3, 65 3, 65 3, 65 , Токарь 3 … 2 …. … 3 …

Рабочая (предлагаемая) операционная карта NN Наименование и содержание Трудо- Приборы, инструменты, приспособления и Технические п/п работ ёмкость оборудование требования 1 2 3 4 5 1 Мойка двигателя в сборе 1. 1 Промыть двигатель в сборе 16, 5 Установка моечная механизированная НО- 241. 000. 00 СБ, установка моечная шланговая МНО-7. 000. 00 СБ, кран-балка per. № 13 Q=5 t, траверса для ДВС ЯМЗ ГРП-6. 000. 00 СБ, подставка для ДВС СХ-160. 00 СБ, щетка для мойки деталей ОСТ 17830 -81, ведро, скребок цеховой, ветощь, ключ гаечный 27 - 30 ГОСТ 2839 -71 2 Разборка двигателя 2. 1 Подать двигатель с отделения 11, 1 Кран-балка per. № 13 Q=5 t; монорельс per. № мойки на участок капитального 46 Q=3, 2 t; кран-балка per. № 17 Q=3, 2 t, ремонта двигателей, при траверса для ДВС ЯМЗ ГРП-6. 000. 00 СБ, помощи трех грузоподъемных подставка для ДВС СХ-160. 00 СБ механизмов с перестроповками (Расстояние транспортировки 52 м) 2. 2 Установить ДВС на стенд для 5, 7 Кран балка per. № 17 Q=3, 2 t, траверса для ремонта и закрепить ДВС ЯМЗ ГРП-6. 000. 00 СБ, стенд кантователь для ремонта ДВС ЯМЗ-238 РСНО-86. 000. 00 СБ

Форма 1 Регистрация проведения замеров (хронометража) времени выполнения технологической операции при КР двигателя ЯМЗ-238 N Наименование и Ис- Приборы, инструменты, приспособления Значения замеров времени, Среднее п/п содержание работ пол- и оборудование мин. -чел. (рациональ- ни- ное) значе- тель, ние трудоем- раз- 1 -й 2 -й 3 -й 4 -й 5 -й кости, ряд мин. -чел. 2. Разборочные работы 1 2 3 4 5 6 7 8 9 10 2. 1 Подать двигатель с Кран-балка per. № 13 Q=5 t; 11, 4 10, 8 9, 6 11, 8 12, 3 11, 1 отделения мойки на монорельс per. № 46 Q=3, 2 t; участок капиталь- кран-балка per. № 17 Q=3, 2 t, ного ремонта траверса для ДВС ЯМЗ ГРП-6. 000. 00 СБ, двигателей, при подставка для ДВС помощи трех СХ-160. 00 СБ грузоподъемных механизмов с перестроповками (Расстояние транспортировки 52 м)

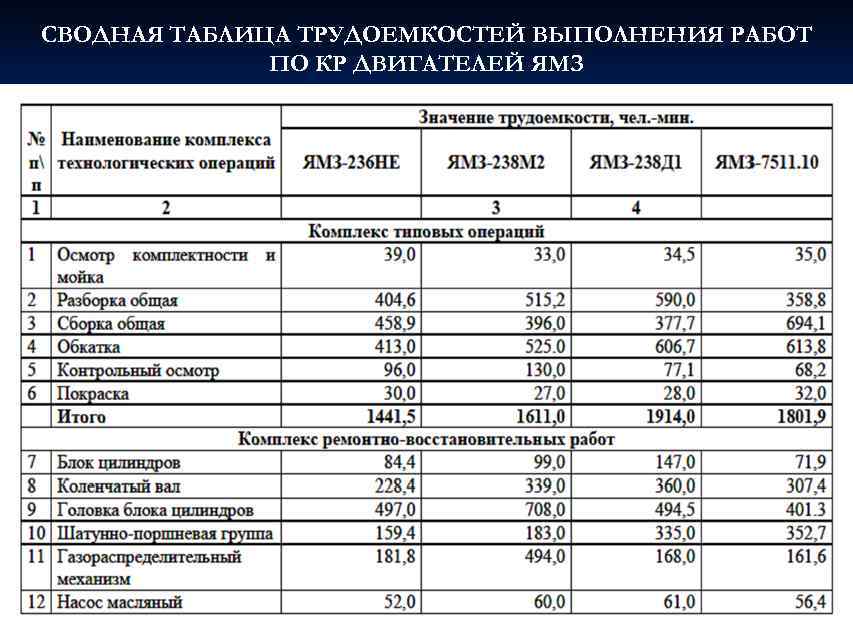

СВОДНАЯ ТАБЛИЦА ТРУДОЕМКОСТЕЙ ВЫПОЛНЕНИЯ РАБОТ ПО КР ДВИГАТЕЛЕЙ ЯМЗ

СВОДНАЯ ТАБЛИЦА ТРУДОЕМКОСТЕЙ ВЫПОЛНЕНИЯ РАБОТ ПО КР ДВИГАТЕЛЕЙ ЯМЗ (продолжение)

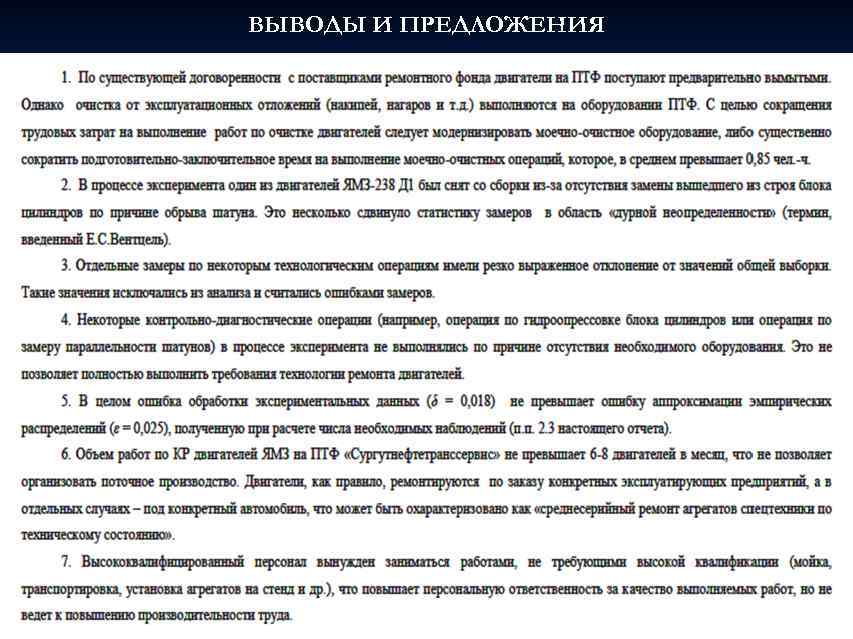

ВЫВОДЫ И ПРЕДЛОЖЕНИЯ

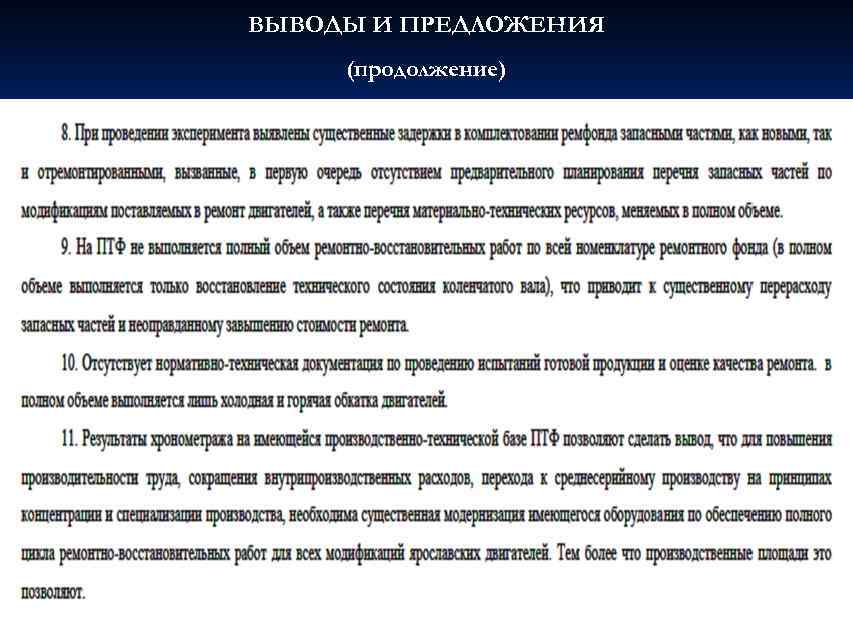

ВЫВОДЫ И ПРЕДЛОЖЕНИЯ (продолжение)
