Министерство образования и науки РФ ПТК ФГБОУ ВПО «Сах. ГУ» ДИПЛОМНЫЙ ПРОЕКТ Валиева Фардада Тафкильевича на тему: Реконструкция подстанции 110/35 к. В Руководитель: Зиновьев А. Г.
Цель и задачи Целью проекта является реконструкция электрической части подстанции 110/35 к. В. В процессе работы над проектом решены следующие задачи: n n n n определены существующая и перспективная нагрузки подстанции; выбраны тип, мощность и количество силовых трансформаторов; составлена схема электрических соединений подстанции; рассчитаны токи короткого замыкания; выбраны и проверены электрические аппараты, токопроводы и трансформаторы собственных нужд; определены технико-экономические показатели подстанции; рассчитано защитное заземление ОРУ 110 к. В.
ПЕРСПЕКТИВНЫЕ СУТОЧНЫЕ ГРАФИКИ АКТИВНОЙ и РЕАКТИВНОЙ НАГРУЗКИ ПОДСТАНЦИИ Pmax=8, 51 МВт Pср=6, 81 МВт Перспективный суточный график активной нагрузки Qmax=6, 83 МВАр Qср=5, 46 МВАр Перспективный суточный график реактивной нагрузки
ГРАФИК ПОЛНОЙ МОЩНОСТИ И УПОРЯДОЧЕННЫЙ ГРАФИК АКТИВНОЙ НАГРУЗКИ ПОДСТАНЦИИ на ПЕРСПЕКТИВУ Перспективный график полной мощности нагрузки Smax=10, 91 МВА Тmax=7010 ч τ =5962 ч Кзап=0, 80 W=59656 МВт·ч Годовой упорядоченный график активной нагрузки на перспективу

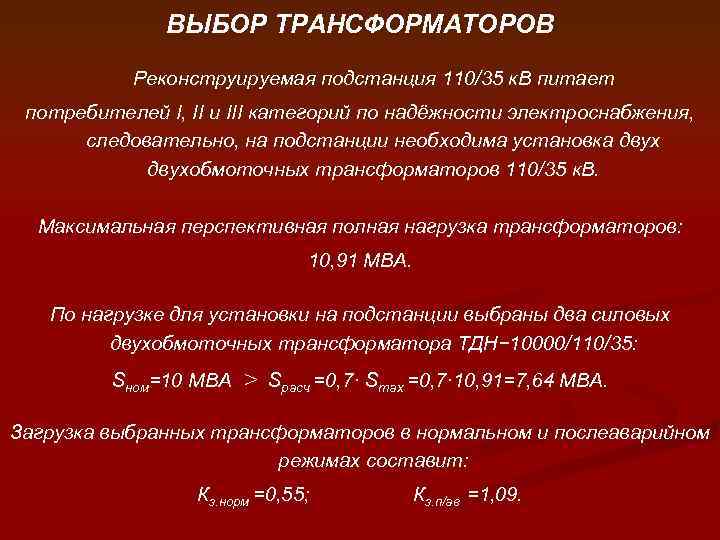

ВЫБОР ТРАНСФОРМАТОРОВ Реконструируемая подстанция 110/35 к. В питает потребителей I, II и III категорий по надёжности электроснабжения, следовательно, на подстанции необходима установка двухобмоточных трансформаторов 110/35 к. В. Максимальная перспективная полная нагрузка трансформаторов: 10, 91 МВА. По нагрузке для установки на подстанции выбраны два силовых двухобмоточных трансформатора ТДН− 10000/110/35: Sном=10 МВА > Sрасч =0, 7· Smax =0, 7· 10, 91=7, 64 МВА. Загрузка выбранных трансформаторов в нормальном и послеаварийном режимах составит: Кз. норм =0, 55; Кз. п/ав =1, 09.
СТРУКТУРНАЯ СХЕМА ПОДСТАНЦИИ
УПРОЩЕННАЯ СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ПОДСТАНЦИИ

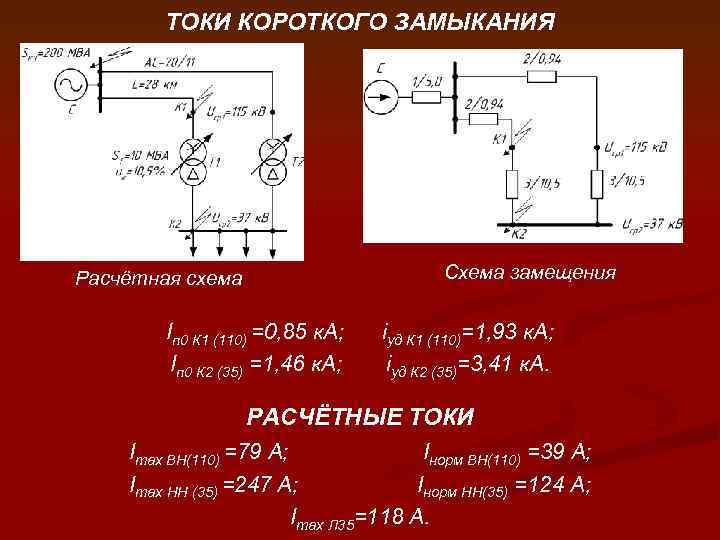

ТОКИ КОРОТКОГО ЗАМЫКАНИЯ Схема замещения Расчётная схема Iп 0 К 1 (110) =0, 85 к. А; Iп 0 К 2 (35) =1, 46 к. А; iуд К 1 (110)=1, 93 к. А; iуд К 2 (35)=3, 41 к. А. РАСЧЁТНЫЕ ТОКИ Imax BH(110) =79 А; Iнорм BH(110) =39 А; Imax НH (35) =247 А; Iнорм НH(35) =124 А; Imax Л 35=118 А.
УСТАНАВЛИВАЕМОЕ ЭЛЕКТРООБОРУДОВАНИЕ − элегазовые баковые выключатели наружной установки ВГБУ-110 -40/2000 У 1 и ВГБЭ-35−II-12, 5/630 УХЛ 1 со встроенными трансформаторами тока ТВ-110 -II-1000/5 и ТВ-35 -III -600/5; − разъединители трехполюсные двухколонковые РНДЗ. 1(2)-110/1000 У 1 и РНДЗ. 1(2)-35/1000 У 1 с одним (двумя) заземляющими ножами; − трёхфазные масляные антирезонансные трансформаторы напряжения НАМИ− 110 УХЛ 1 и НАМИ− 35 У 1; − нелинейные ограничители перенапряжений ОПН-У/TEL-110/77 -10 УХЛ 1 и ОПН-У/TEL-35/40, 5 -10 УХЛ 1 ; − трансформаторы собственных нужд ТМ− 100/35. Выключатель ВГБУ-11040/2000 У 1 Выключатель ВГБЭ-35 -II -12, 5/630 УХЛ 1
ПРИНЦИПИАЛЬНАЯ СХЕМА ПОДСТАНЦИИ 110/35 к. В
ПЛАН И РАЗРЕЗ ЯЧЕЙКИ 110 к. В ПОДСТАНЦИИ
Технико-экономические показатели подстанции Наименование показателей 1. Технические показатели 1. 1. Установленная мощность подстанции 1. 2. Производственная мощность подстанции 2. Энергетические показатели 2. 1. Суммарный максимум активной нагрузки потребителей 2. 2. Годовой полезный отпуск электроэнергии 2. 3. Среднегодовые потери электроэнергии на ПС 2. 4. Среднегодовое потребление электроэнергии ПС 2. 5. КПД ПС в режиме максимальных нагрузок 2. 6. КПД подстанции средневзвешенный за год 2. 7. Коэффициент мощности в режиме максимальных нагрузок 3. Экономические показатели 3. 1. Капитальные затраты по подстанции 3. 2. Удельные капитальные затраты по подстанции 3. 4. Коэффициент обслуживания 3. 5. Удельная численность ППП 3. 6. Среднегодовые затраты по передаче и распределению электроэнергии 3. 7. Себестоимость передачи и распределения электроэнергии 3. 8. Нормативная численность рабочих – по оперативному и технич. обслуживанию ПС – по ремонту ПС – по ПС 3. 9. Нормативная численность РСС Ед. . измерения Ед. . Абсолют. величина МВА 20 у. е. 210, 4 МВт тыс. МВт·ч 8, 51 59, 656 тыс. МВт·ч 0, 470 60, 126 % % 99, 2 0, 78 тыс. руб. /МВА 194 324 9 716 у. е. /чел. /у. е. 70, 13 0, 014 тыс. руб. /год коп. /к. Вт·ч 18 234 30, 56 чел. 1, 35 0, 64 2, 0 0, 5
ПЛАН и РАЗРЕЗ ЗАЗЕМЛЯЮЩЕГО КОНТУРА
СПАСИБО ЗА ВНИМАНИЕ
