Министерство образования и науки РФ Московский государственный горный университет Кафедра: Физики горных пород Выполнила: Ильина А. Ю Проверил: Каркашадзе Г. Г. Page 1
Введение. Особенностью современного этапа развития горных работ на карьере является высокая концентрация и интенсификация всех технологических процессов, связанных с добычей и переработкой горнорудного сырья. Это сопровождается усложнением процесса проветривания выработанного пространства карьера, а следовательно и загрязнением атмосферы. Page 2
Пылевое облако при массовом взрыве выбрасывается на высоту 150 -300 м, в своем развитии оно может достигать высоты 16 км и распространяться по направлению ветра на значительные расстояния (10 -14 км). Выход из сложившегося положения необходимо искать путем разработки на горнодобывающем и перерабатывающем предприятии новых способов пылеподавления. Page 3

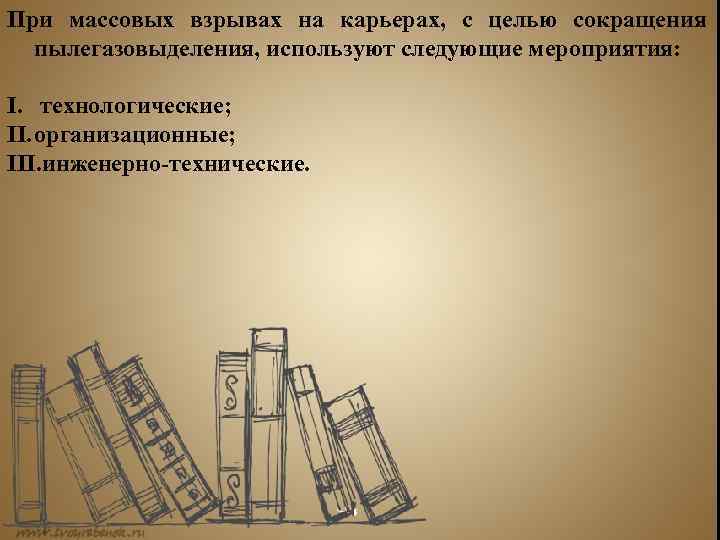

При массовых взрывах на карьерах, с целью сокращения пылегазовыделения, используют следующие мероприятия: I. технологические; II. организационные; III. инженерно-технические. Page 4

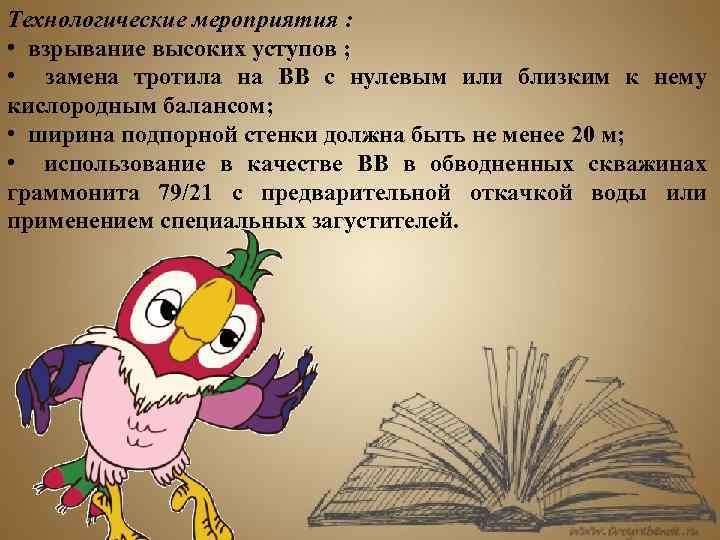

Технологические мероприятия : • взрывание высоких уступов ; • замена тротила на ВВ с нулевым или близким к нему кислородным балансом; • ширина подпорной стенки должна быть не менее 20 м; • использование в качестве ВВ в обводненных скважинах граммонита 79/21 с предварительной откачкой воды или применением специальных загустителей. Page 5

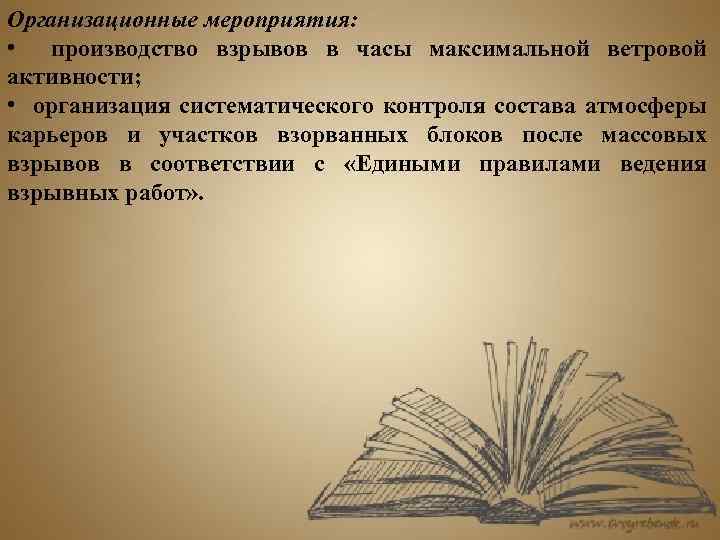

Организационные мероприятия: • производство взрывов в часы максимальной ветровой активности; • организация систематического контроля состава атмосферы карьеров и участков взорванных блоков после массовых взрывов в соответствии с «Едиными правилами ведения взрывных работ» . Page 6

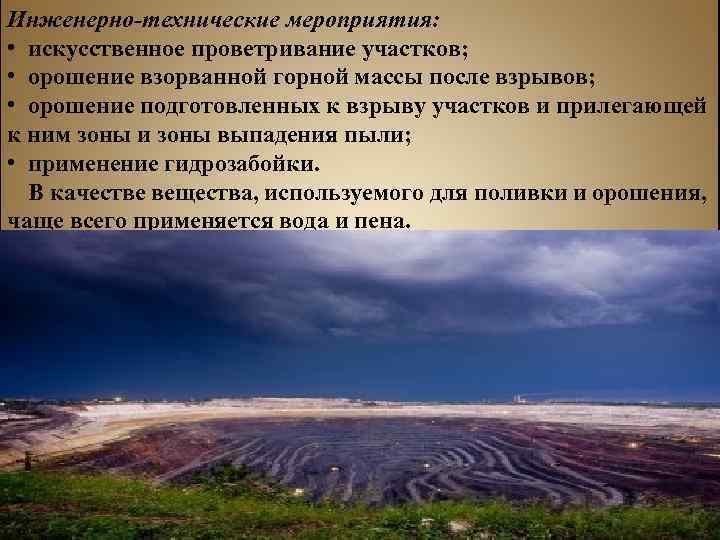

Инженерно-технические мероприятия: • искусственное проветривание участков; • орошение взорванной горной массы после взрывов; • орошение подготовленных к взрыву участков и прилегающей к ним зоны и зоны выпадения пыли; • применение гидрозабойки. В качестве вещества, используемого для поливки и орошения, чаще всего применяется вода и пена. Page 7
Page 8

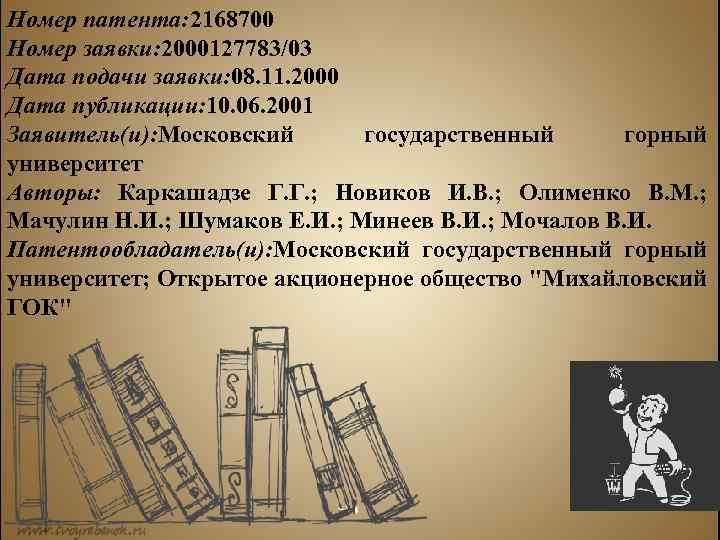

Номер патента: 2168700 Номер заявки: 2000127783/03 Дата подачи заявки: 08. 11. 2000 Дата публикации: 10. 06. 2001 Заявитель(и): Московский государственный горный университет Авторы: Каркашадзе Г. Г. ; Новиков И. В. ; Олименко В. М. ; Мачулин Н. И. ; Шумаков Е. И. ; Минеев В. И. ; Мочалов В. И. Патентообладатель(и): Московский государственный горный университет; Открытое акционерное общество "Михайловский ГОК" Page 9

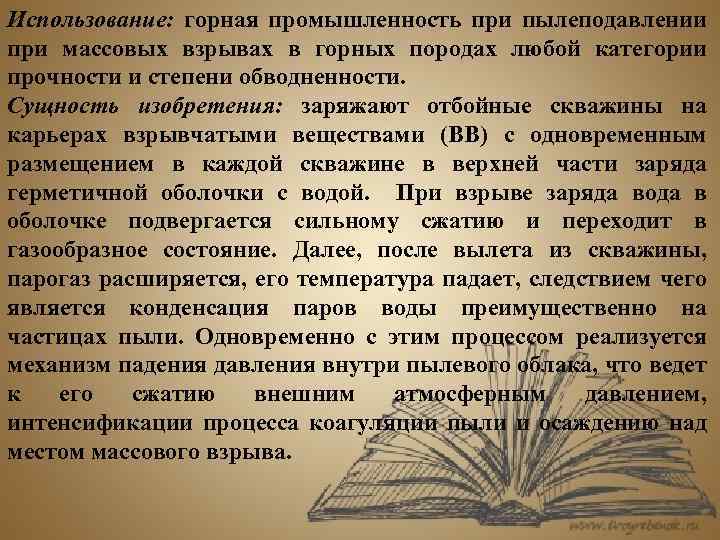

Использование: горная промышленность при пылеподавлении при массовых взрывах в горных породах любой категории прочности и степени обводненности. Сущность изобретения: заряжают отбойные скважины на карьерах взрывчатыми веществами (ВВ) с одновременным размещением в каждой скважине в верхней части заряда герметичной оболочки с водой. При взрыве заряда вода в оболочке подвергается сильному сжатию и переходит в газообразное состояние. Далее, после вылета из скважины, парогаз расширяется, его температура падает, следствием чего является конденсация паров воды преимущественно на частицах пыли. Одновременно с этим процессом реализуется механизм падения давления внутри пылевого облака, что ведет к его сжатию внешним атмосферным давлением, интенсификации процесса коагуляции пыли и осаждению над местом массового взрыва. Page 10

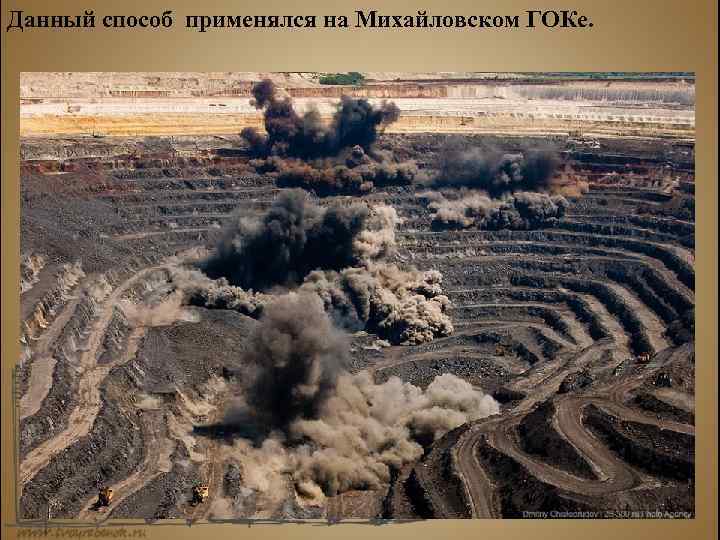

Данный способ применялся на Михайловском ГОКе. Page 11

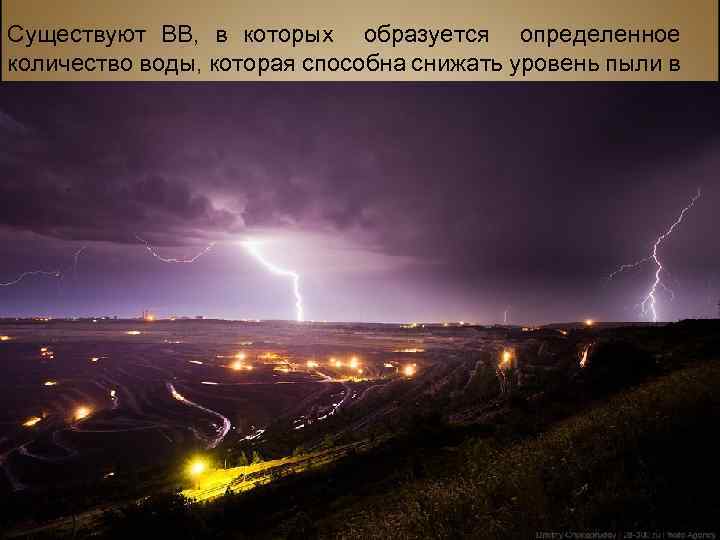

Существуют ВВ, в которых образуется определенное количество воды, которая способна снижать уровень пыли в воздухе. Page 12

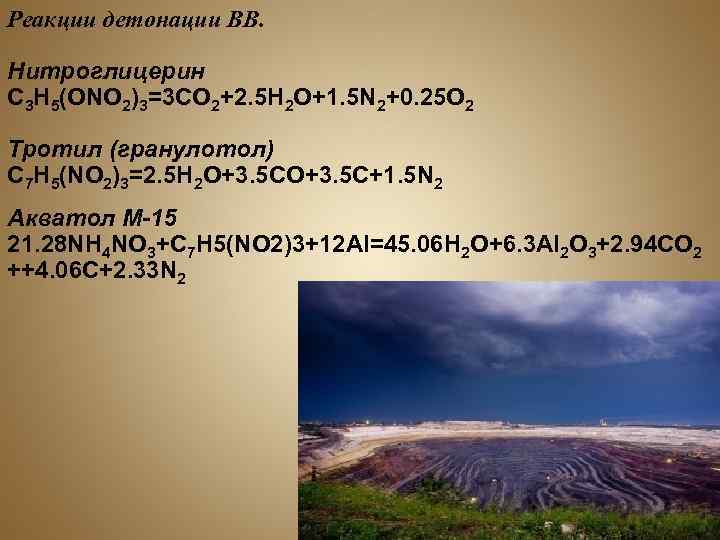

Реакции детонации ВВ. Нитроглицерин C 3 H 5(ONO 2)3=3 CO 2+2. 5 H 2 O+1. 5 N 2+0. 25 O 2 Тротил (гранулотол) C 7 H 5(NO 2)3=2. 5 H 2 O+3. 5 C+1. 5 N 2 Акватол М-15 21. 28 NH 4 NO 3+С 7 H 5(NO 2)3+12 Al=45. 06 H 2 O+6. 3 Al 2 O 3+2. 94 CO 2 ++4. 06 C+2. 33 N 2 Page 13

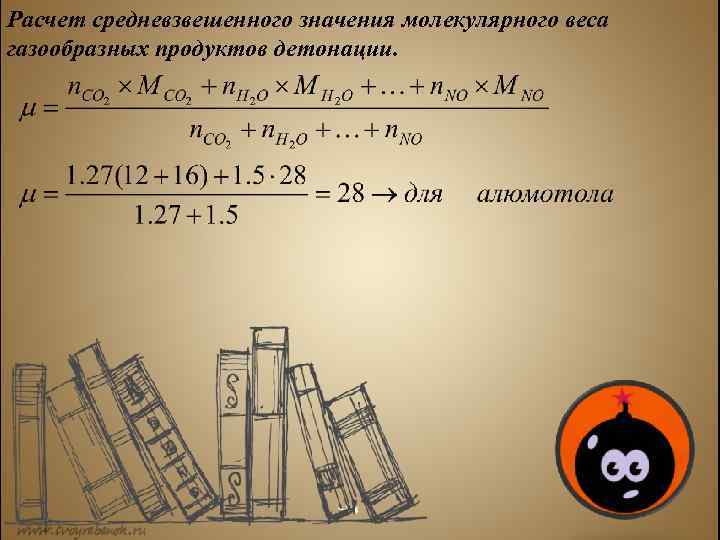

Расчет средневзвешенного значения молекулярного веса газообразных продуктов детонации. Page 14

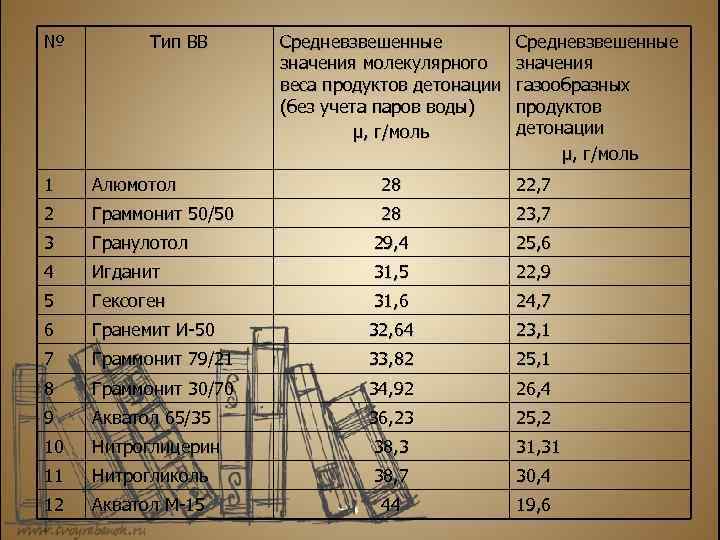

№ Тип ВВ Средневзвешенные значения молекулярного веса продуктов детонации (без учета паров воды) µ, г/моль Средневзвешенные значения газообразных продуктов детонации µ, г/моль 1 Алюмотол 28 22, 7 2 Граммонит 50/50 28 23, 7 3 Гранулотол 29, 4 25, 6 4 Игданит 31, 5 22, 9 5 Гексоген 31, 6 24, 7 6 Гранемит И-50 32, 64 23, 1 7 Граммонит 79/21 33, 82 25, 1 8 Граммонит 30/70 34, 92 26, 4 9 Акватол 65/35 36, 23 25, 2 10 Нитроглицерин 38, 3 31, 31 11 Нитрогликоль 38, 7 30, 4 12 Акватол М-15 44 19, 6 Page 15

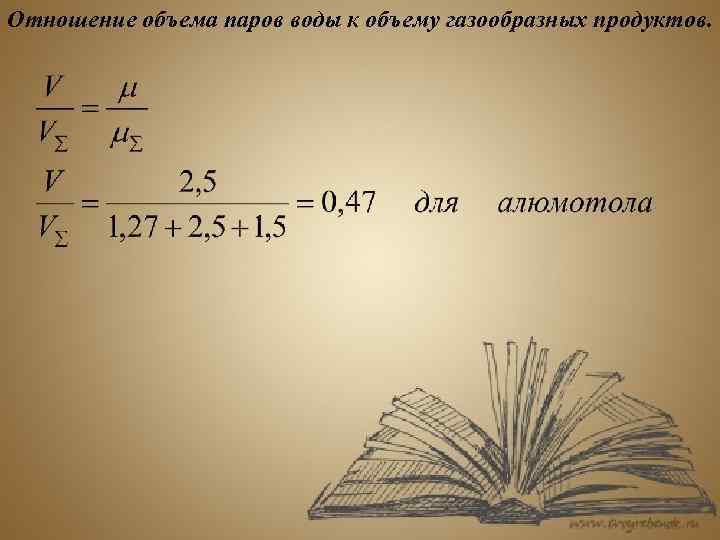

Отношение объема паров воды к объему газообразных продуктов. Page 16
№ 1 2 3 Тип ВВ Гексоген Гранулотол Нитроглицерин V/VΣ 0, 17 0, 333 0, 34 4 5 6 7 8 9 10 11 Нитрогликоль Граммонит 50/50 Алюмотол Граммонит 30/70 Граммонит 79/21 Акватол 65/35 Гранэмит И-50 Акватол М-15 0, 43 0, 47 0, 506 0, 553 0, 605 0, 65 0, 94 Т. о. для того чтобы снизить выделение пыли при взрыве, необходимо использовать ВВ, которые обладают минимальной подъемной силой. Page 17

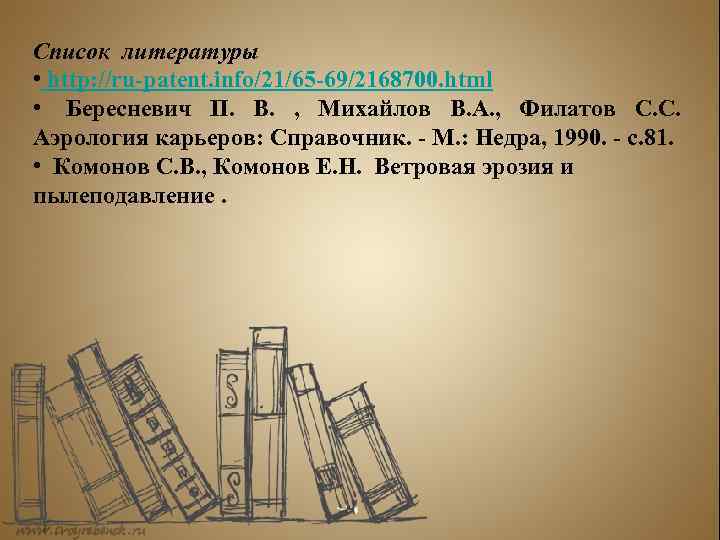

Список литературы • http: //ru-patent. info/21/65 -69/2168700. html • Бересневич П. В. , Михайлов В. А. , Филатов С. С. Аэрология карьеров: Справочник. - М. : Недра, 1990. - с. 81. • Комонов С. В. , Комонов Е. Н. Ветровая эрозия и пылеподавление. Page 18
Page 19
