МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ Ливенский филиал Госуниверситета – УНПК Кафедра технологии машиностроения Исследование параметров импульсов, используемых при ЭГИО Работу выполнили: Мишина А. , Бешенцева Н. , студенты гр. 21 -Т, Ливенский филилал Госуниверситета - УНПК Научный руководитель к. т. н. , доцент Бакурова. Ю. А.

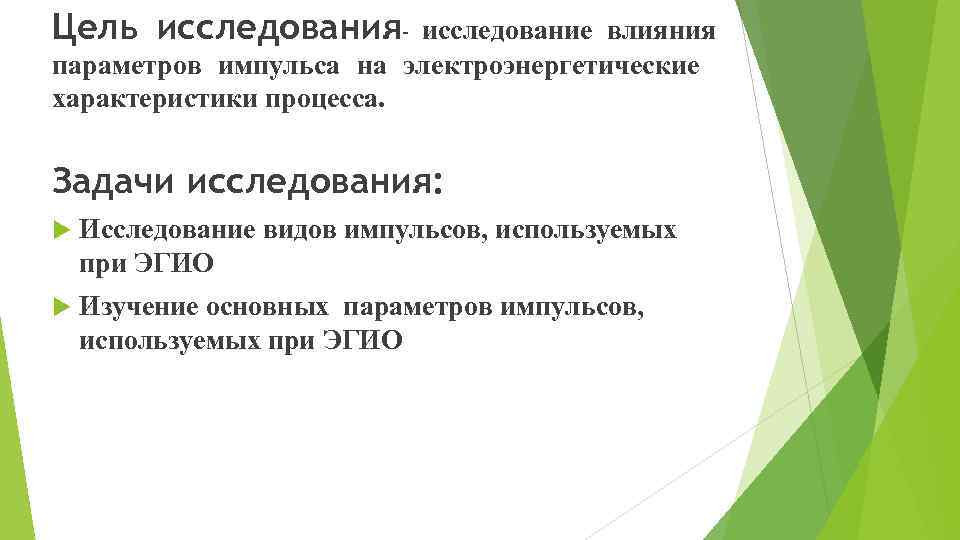

Цель исследования- исследование влияния параметров импульса на электроэнергетические характеристики процесса. Задачи исследования: Исследование видов импульсов, используемых при ЭГИО Изучение основных параметров импульсов, используемых при ЭГИО

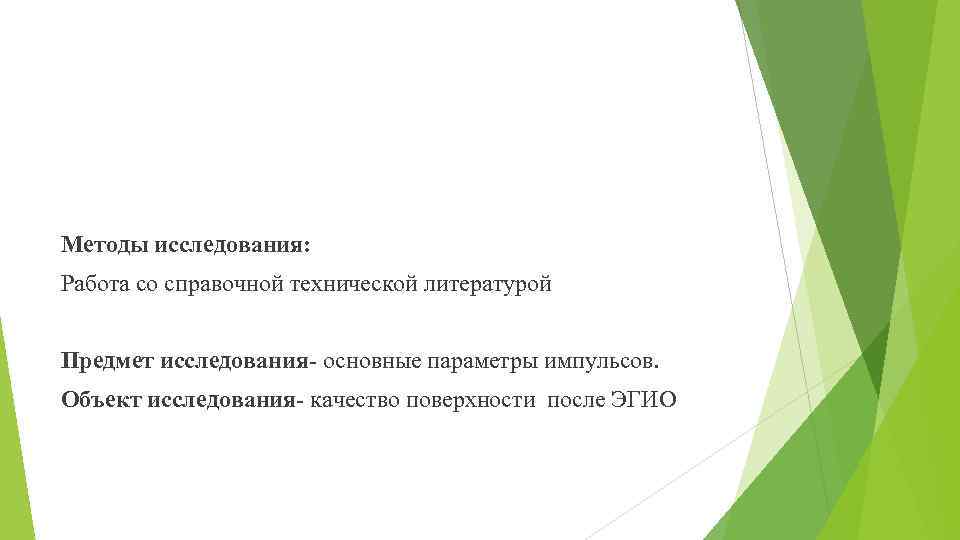

Методы исследования: Работа со справочной технической литературой Предмет исследования- основные параметры импульсов. Объект исследования- качество поверхности после ЭГИО

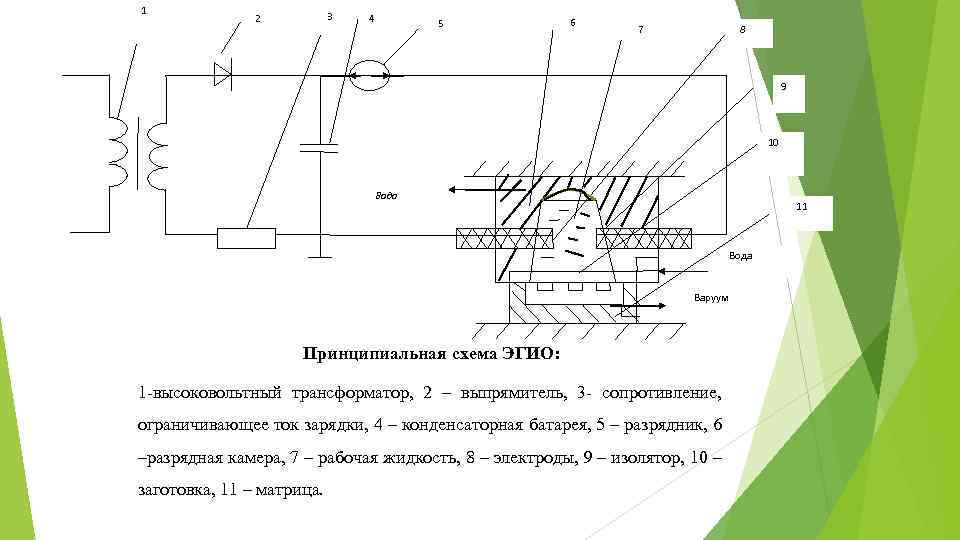

1 3 2 4 5 6 8 7 9 10 Вода 11 Вода Варуум Принципиальная схема ЭГИО: 1 -высоковольтный трансформатор, 2 – выпрямитель, 3 - сопротивление, ограничивающее ток зарядки, 4 – конденсаторная батарея, 5 – разрядник, 6 –разрядная камера, 7 – рабочая жидкость, 8 – электроды, 9 – изолятор, 10 – заготовка, 11 – матрица.

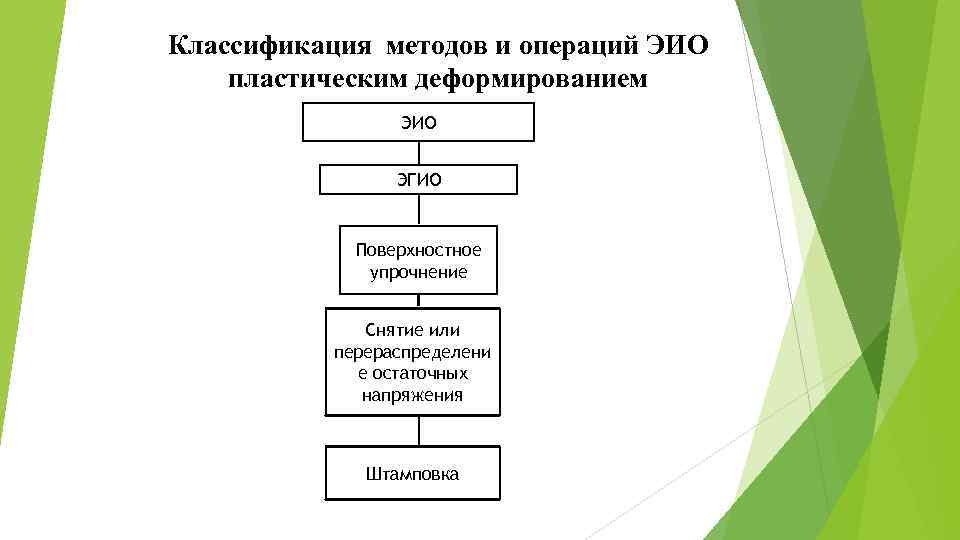

Классификация методов и операций ЭИО пластическим деформированием ЭИО ЭГИО Поверхностное упрочнение Снятие или перераспределени е остаточных напряжения Штамповка
Вырубка Пробивка Обрезка Разделительные Отрезка Вытяжка Рельефная формовка Отбортовка Обжим Раздача Формообразующие

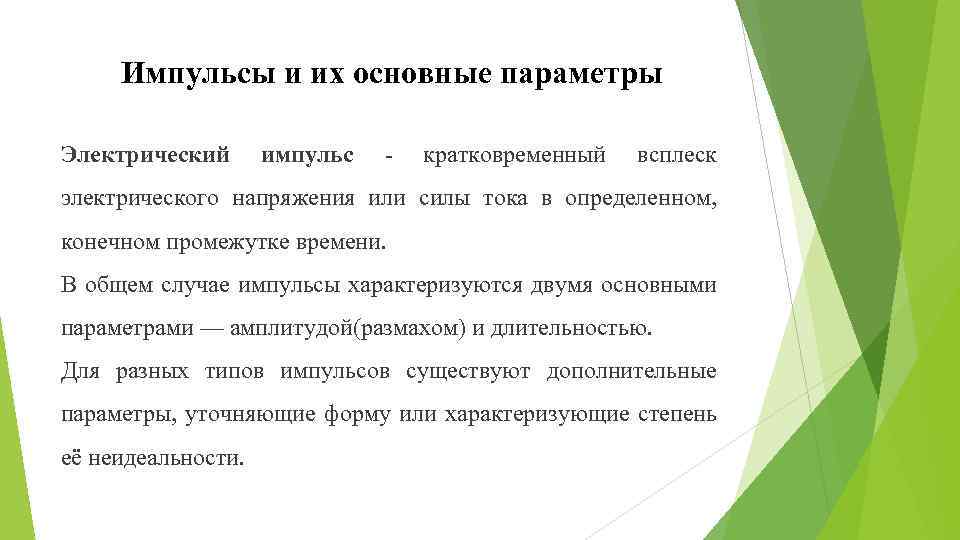

Импульсы и их основные параметры Электрический импульс - кратковременный всплеск электрического напряжения или силы тока в определенном, конечном промежутке времени. В общем случае импульсы характеризуются двумя основными параметрами — амплитудой(размахом) и длительностью. Для разных типов импульсов существуют дополнительные параметры, уточняющие форму или характеризующие степень её неидеальности.

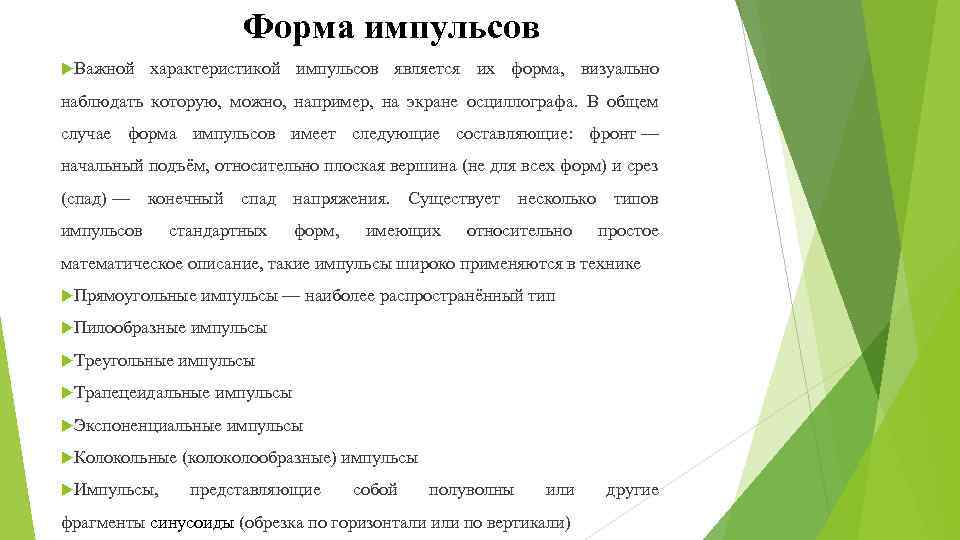

Форма импульсов Важной характеристикой импульсов является их форма, визуально наблюдать которую, можно, например, на экране осциллографа. В общем случае форма импульсов имеет следующие составляющие: фронт — начальный подъём, относительно плоская вершина (не для всех форм) и срез (спад) — конечный спад напряжения. Существует несколько типов импульсов стандартных форм, имеющих относительно простое математическое описание, такие импульсы широко применяются в технике Прямоугольные импульсы — наиболее распространённый тип Пилообразные импульсы Треугольные импульсы Трапецеидальные импульсы Экспоненциальные импульсы Колокольные (колообразные) импульсы Импульсы, представляющие собой полуволны или фрагменты синусоиды (обрезка по горизонтали или по вертикали) другие

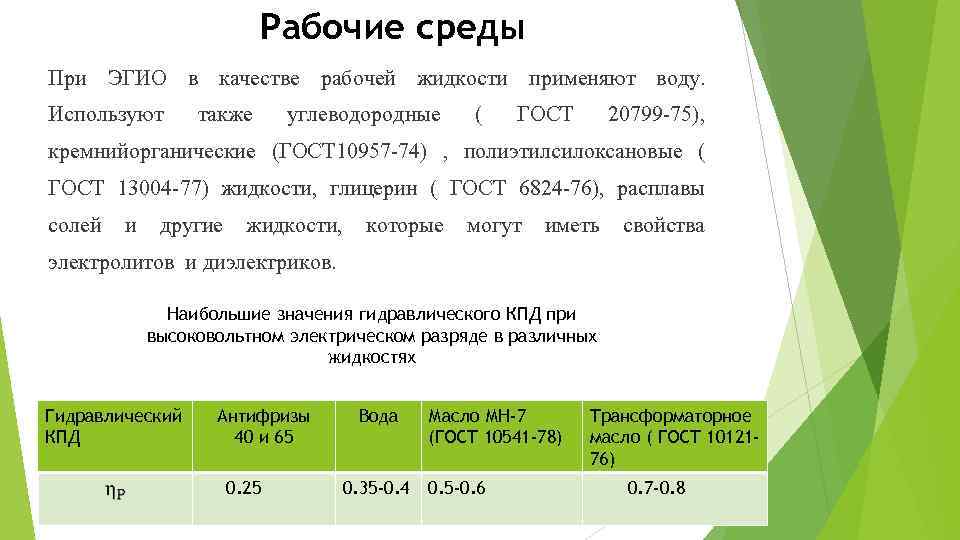

Рабочие среды При ЭГИО в качестве рабочей жидкости применяют воду. Используют также углеводородные ( ГОСТ 20799 -75), кремнийорганические (ГОСТ 10957 -74) , полиэтилсилоксановые ( ГОСТ 13004 -77) жидкости, глицерин ( ГОСТ 6824 -76), расплавы солей и другие жидкости, которые могут иметь свойства электролитов и диэлектриков. Наибольшие значения гидравлического КПД при высоковольтном электрическом разряде в различных жидкостях Гидравлический КПД Антифризы 40 и 65 0. 25 Вода 0. 35 -0. 4 Масло МН-7 (ГОСТ 10541 -78) 0. 5 -0. 6 Трансформаторное масло ( ГОСТ 1012176) 0. 7 -0. 8

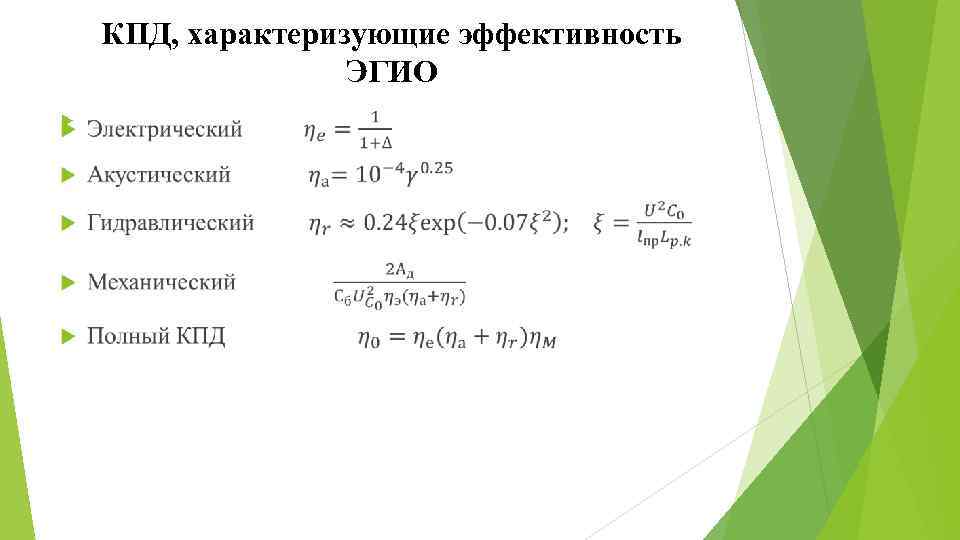

КПД, характеризующие эффективность ЭГИО

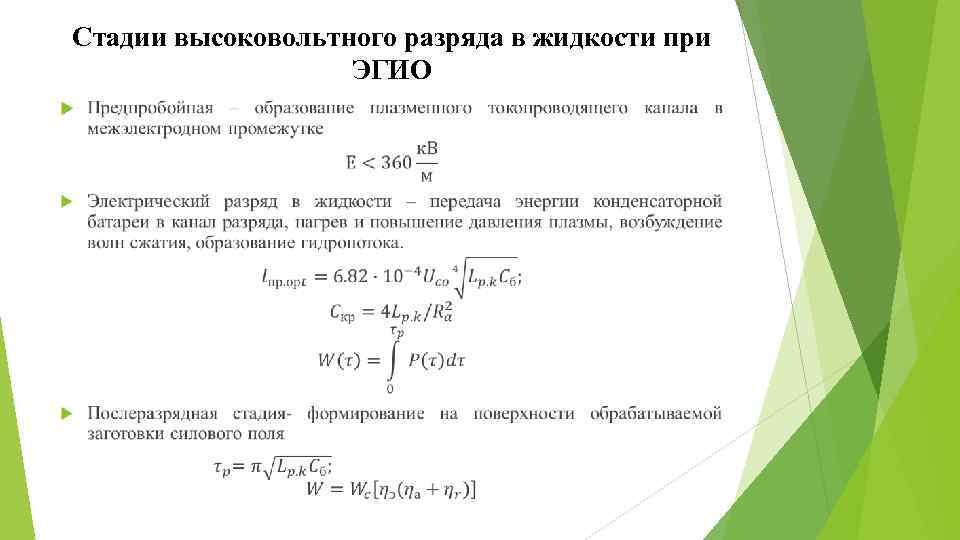

Стадии высоковольтного разряда в жидкости при ЭГИО

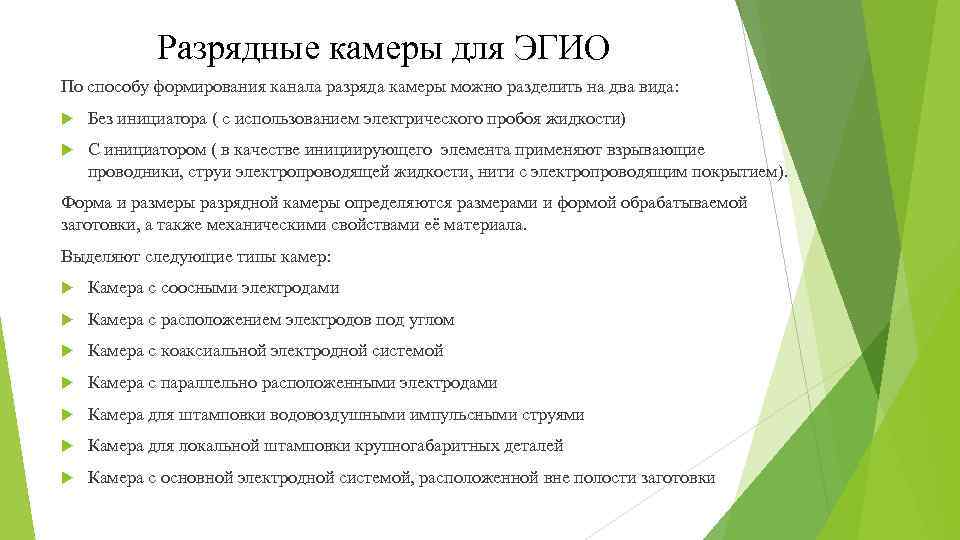

Разрядные камеры для ЭГИО По способу формирования канала разряда камеры можно разделить на два вида: Без инициатора ( с использованием электрического пробоя жидкости) С инициатором ( в качестве инициирующего элемента применяют взрывающие проводники, струи электропроводящей жидкости, нити с электропроводящим покрытием). Форма и размеры разрядной камеры определяются размерами и формой обрабатываемой заготовки, а также механическими свойствами её материала. Выделяют следующие типы камер: Камера с соосными электродами Камера с расположением электродов под углом Камера с коаксиальной электродной системой Камера с параллельно расположенными электродами Камера для штамповки водовоздушными импульсными струями Камера для локальной штамповки крупногабаритных деталей Камера с основной электродной системой, расположенной вне полости заготовки
Выводы
