Министерство Образования и Науки РФ Казанский Государственный Энергетический Университет Самостоятельная работа по дисциплине «Экологический аудит энергетики и промышленности» на предприятии ЗАО «Казанский Экологический Комплекс» Выполнила: студентка группы ИЗ-1 -08 Шарапова Л. В. Проверила: Дыганова Р. Я Казань, 2011

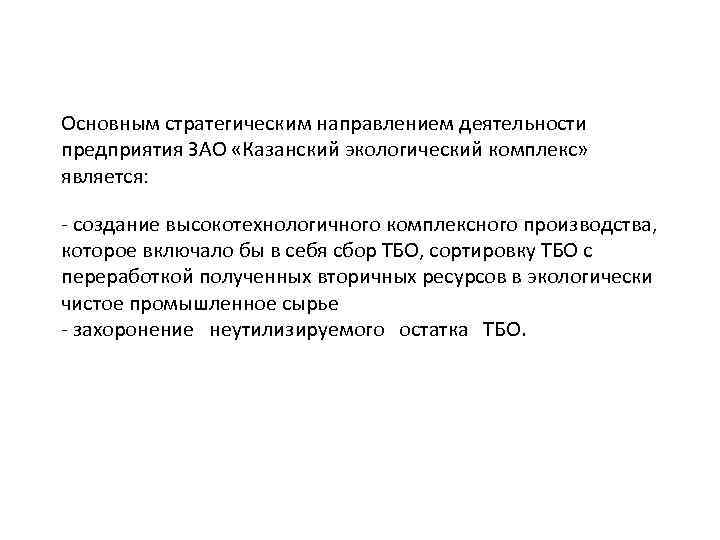

Основным стратегическим направлением деятельности предприятия ЗАО «Казанский экологический комплекс» является: - создание высокотехнологичного комплексного производства, которое включало бы в себя сбор ТБО, сортировку ТБО с переработкой полученных вторичных ресурсов в экологически чистое промышленное сырье - захоронение неутилизируемого остатка ТБО.

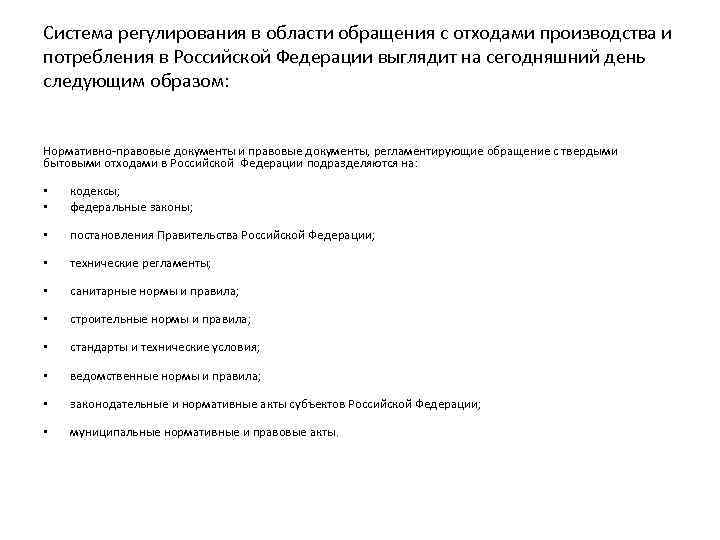

Система регулирования в области обращения с отходами производства и потребления в Российской Федерации выглядит на сегодняшний день следующим образом: Нормативно-правовые документы и правовые документы, регламентирующие обращение с твердыми бытовыми отходами в Российской Федерации подразделяются на: • • кодексы; федеральные законы; • постановления Правительства Российской Федерации; • технические регламенты; • санитарные нормы и правила; • строительные нормы и правила; • стандарты и технические условия; • ведомственные нормы и правила; • законодательные и нормативные акты субъектов Российской Федерации; • муниципальные нормативные и правовые акты.

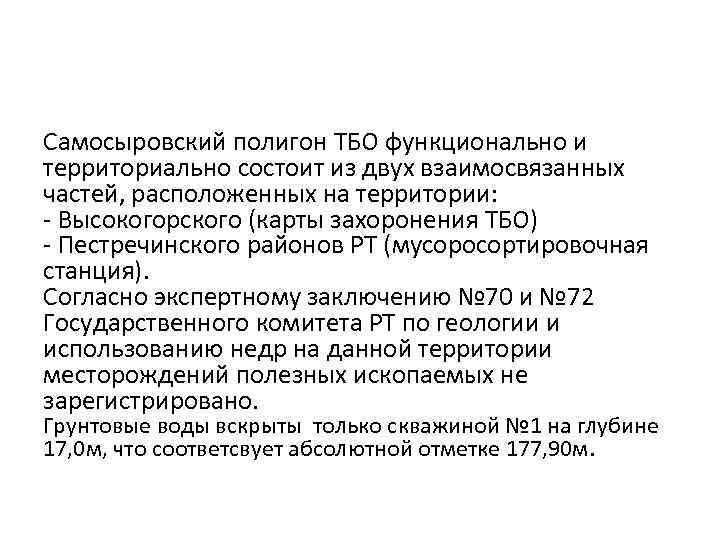

Самосыровский полигон ТБО функционально и территориально состоит из двух взаимосвязанных частей, расположенных на территории: - Высокогорского (карты захоронения ТБО) - Пестречинского районов РТ (мусоросортировочная станция). Согласно экспертному заключению № 70 и № 72 Государственного комитета РТ по геологии и использованию недр на данной территории месторождений полезных ископаемых не зарегистрировано. Грунтовые воды вскрыты только скважиной № 1 на глубине 17, 0 м, что соответсвует абсолютной отметке 177, 90 м.

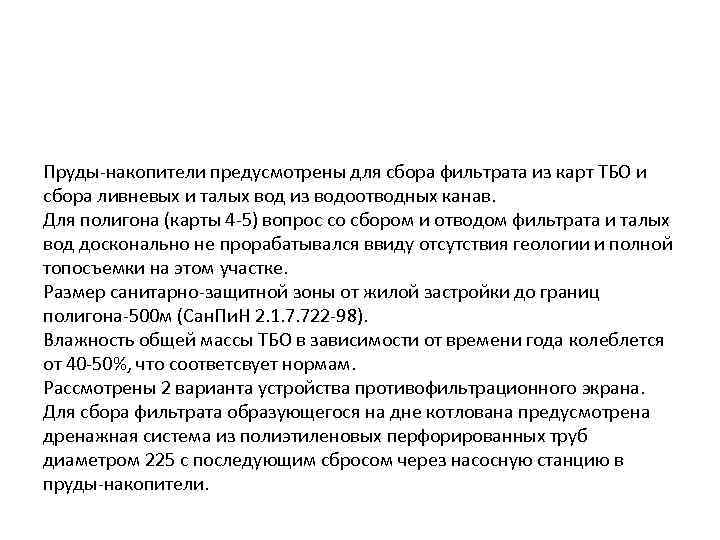

Пруды-накопители предусмотрены для сбора фильтрата из карт ТБО и сбора ливневых и талых вод из водоотводных канав. Для полигона (карты 4 -5) вопрос со сбором и отводом фильтрата и талых вод досконально не прорабатывался ввиду отсутствия геологии и полной топосъемки на этом участке. Размер санитарно-защитной зоны от жилой застройки до границ полигона-500 м (Сан. Пи. Н 2. 1. 7. 722 -98). Влажность общей массы ТБО в зависимости от времени года колеблется от 40 -50%, что соответсвует нормам. Рассмотрены 2 варианта устройства противофильтрационного экрана. Для сбора фильтрата образующегося на дне котлована предусмотрена дренажная система из полиэтиленовых перфорированных труб диаметром 225 с последующим сбросом через насосную станцию в пруды-накопители.

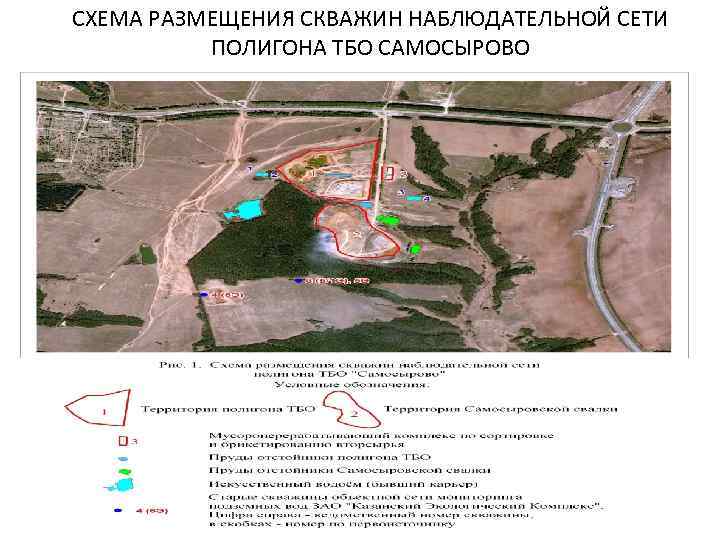

СХЕМА РАЗМЕЩЕНИЯ СКВАЖИН НАБЛЮДАТЕЛЬНОЙ СЕТИ ПОЛИГОНА ТБО САМОСЫРОВО

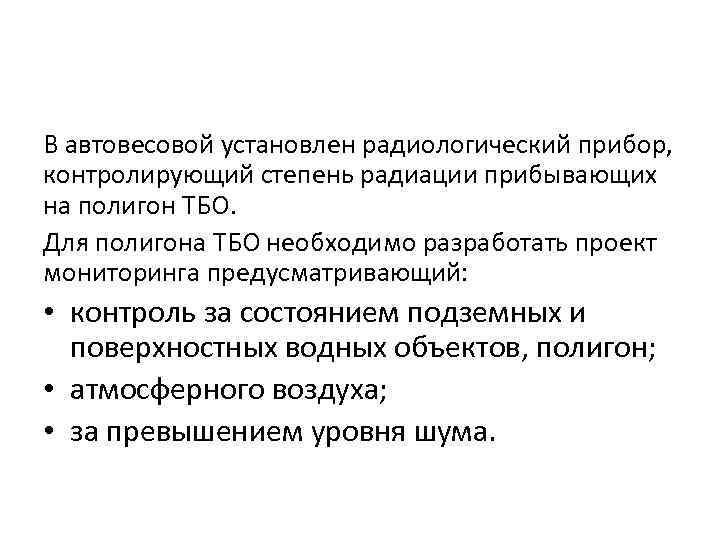

В автовесовой установлен радиологический прибор, контролирующий степень радиации прибывающих на полигон ТБО. Для полигона ТБО необходимо разработать проект мониторинга предусматривающий: • контроль за состоянием подземных и поверхностных водных объектов, полигон; • атмосферного воздуха; • за превышением уровня шума.

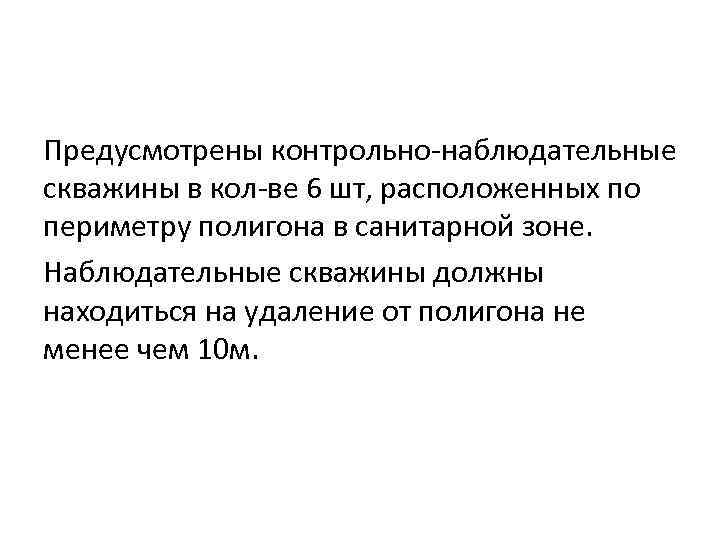

Предусмотрены контрольно-наблюдательные скважины в кол-ве 6 шт, расположенных по периметру полигона в санитарной зоне. Наблюдательные скважины должны находиться на удаление от полигона не менее чем 10 м.

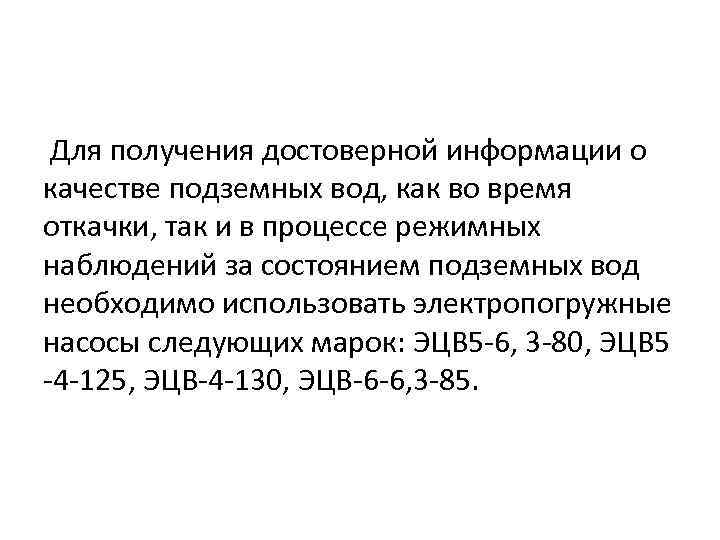

Для получения достоверной информации о качестве подземных вод, как во время откачки, так и в процессе режимных наблюдений за состоянием подземных вод необходимо использовать электропогружные насосы следующих марок: ЭЦВ 5 -6, 3 -80, ЭЦВ 5 -4 -125, ЭЦВ-4 -130, ЭЦВ-6 -6, 3 -85.

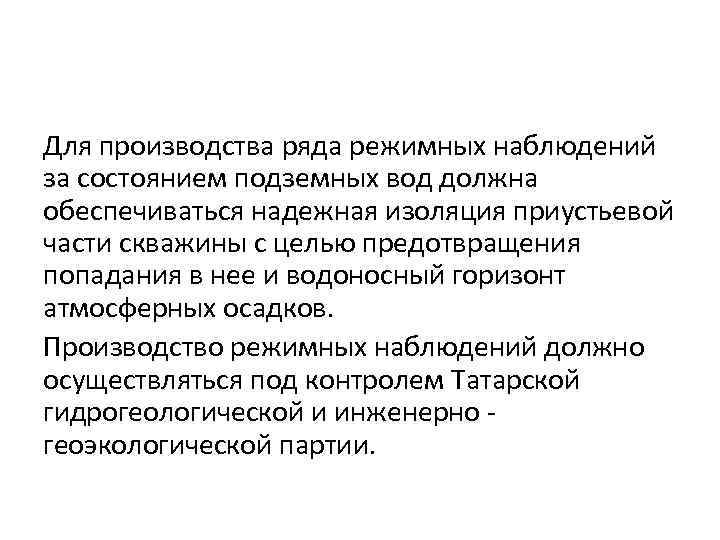

Для производства ряда режимных наблюдений за состоянием подземных вод должна обеспечиваться надежная изоляция приустьевой части скважины с целью предотвращения попадания в нее и водоносный горизонт атмосферных осадков. Производство режимных наблюдений должно осуществляться под контролем Татарской гидрогеологической и инженерно - геоэкологической партии.

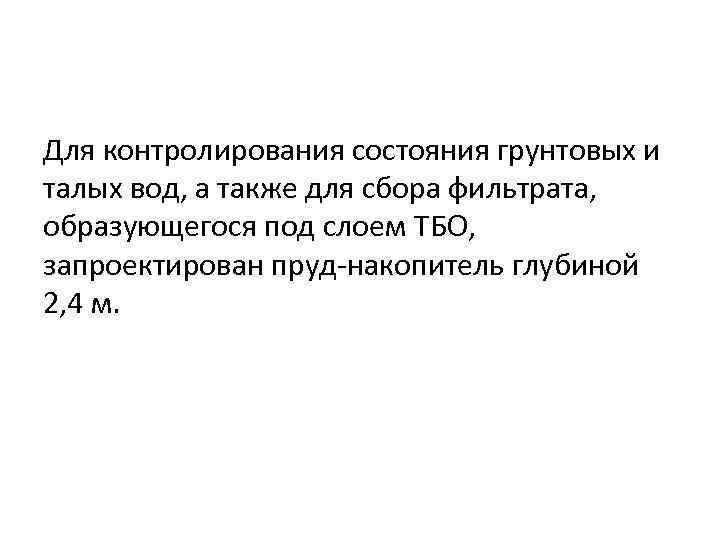

Для контролирования состояния грунтовых и талых вод, а также для сбора фильтрата, образующегося под слоем ТБО, запроектирован пруд-накопитель глубиной 2, 4 м.

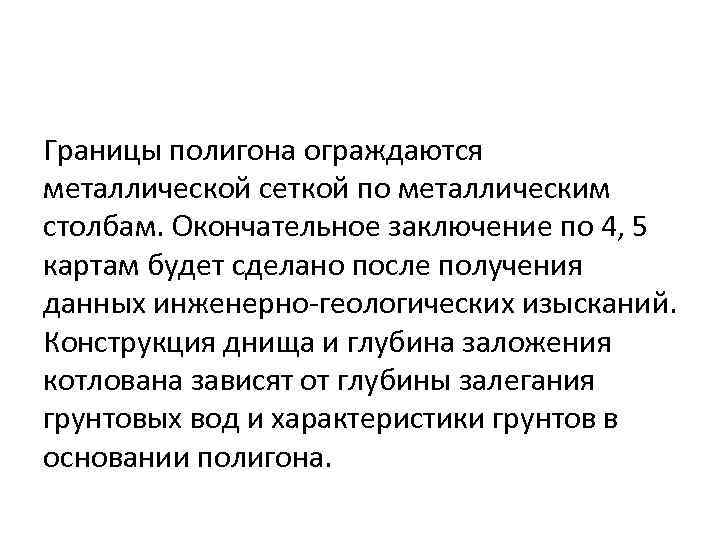

Границы полигона ограждаются металлической сеткой по металлическим столбам. Окончательное заключение по 4, 5 картам будет сделано после получения данных инженерно-геологических изысканий. Конструкция днища и глубина заложения котлована зависят от глубины залегания грунтовых вод и характеристики грунтов в основании полигона.

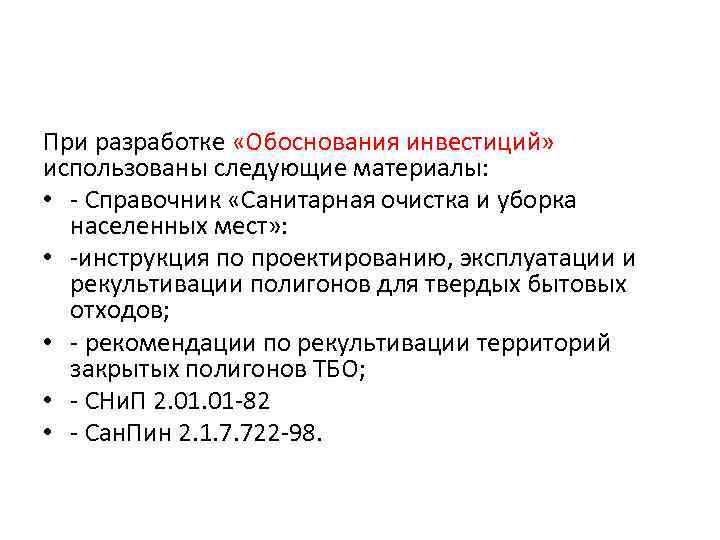

При разработке «Обоснования инвестиций» использованы следующие материалы: • - Справочник «Санитарная очистка и уборка населенных мест» : • -инструкция по проектированию, эксплуатации и рекультивации полигонов для твердых бытовых отходов; • - рекомендации по рекультивации территорий закрытых полигонов ТБО; • - СНи. П 2. 01 -82 • - Сан. Пин 2. 1. 7. 722 -98.
СВОДНАЯ ТАБЛИЦА ПОКАЗАТЕЛЕЙ ПОЛИГОНА ПЕСТРЕЧИНСКОГО РАЙОНА Общий срок эксплуатации полигона будет равен-23, 7 лет NN n/n Nкарты полигона Очередь эксплуатации Площадь Площад Высота Вместимост Объем Объе Срок изолирую м эксплуат нт щего уплот ации, К 1 лет днища на ровне ь у ь котлован Вариа земли м 2 , тыс. м 3 а м 2 верхней площад материала, ненн ки тыс. м 3 ых ТБО, тыс. м 3 1 2 3 4 5 6 7 8 9 10 11 12 13 1. 4 -ая карта Vочередь эксплуатации III в. 27190 42200 1, 0 309, 6 0, 8929 33, 1 276, 6 5 2, 16 2. 5 -аякарта эксплуатации III в. 3500 10800 1, 0 61, 2 0, 8929 6, 6 54, 6 5 0, 43 3. 4+5 карты VIIочередь эксплуатации III в. 53000 18000 10, 25 204, 50, 8929 21, 9 182, 6 5 1, 43 Итого по полигону в целом III в. «С» на отм. 1, 0 (на отм. 186. 00) 12, 25 575, 3 0, 8929 61, 6 513, 8 5 4, 02 VIочередь

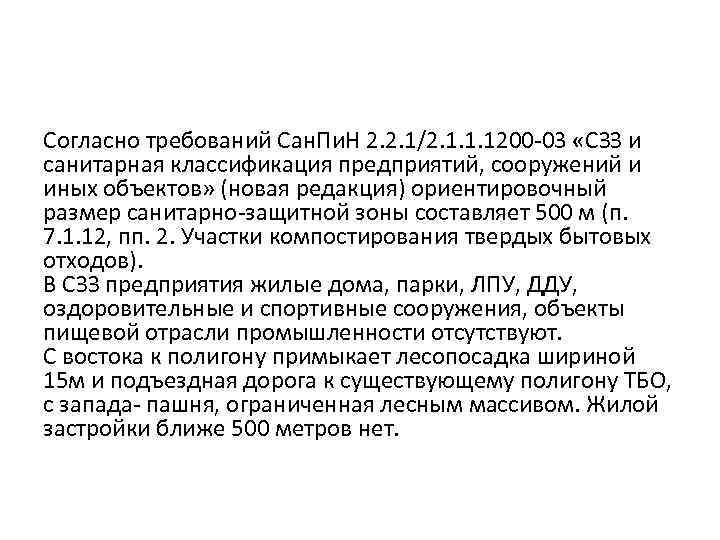

Согласно требований Сан. Пи. Н 2. 2. 1/2. 1. 1. 1200 -03 «СЗЗ и санитарная классификация предприятий, сооружений и иных объектов» (новая редакция) ориентировочный размер санитарно-защитной зоны составляет 500 м (п. 7. 1. 12, пп. 2. Участки компостирования твердых бытовых отходов). В СЗЗ предприятия жилые дома, парки, ЛПУ, ДДУ, оздоровительные и спортивные сооружения, объекты пищевой отрасли промышленности отсутствуют. С востока к полигону примыкает лесопосадка шириной 15 м и подъездная дорога к существующему полигону ТБО, с запада- пашня, ограниченная лесным массивом. Жилой застройки ближе 500 метров нет.

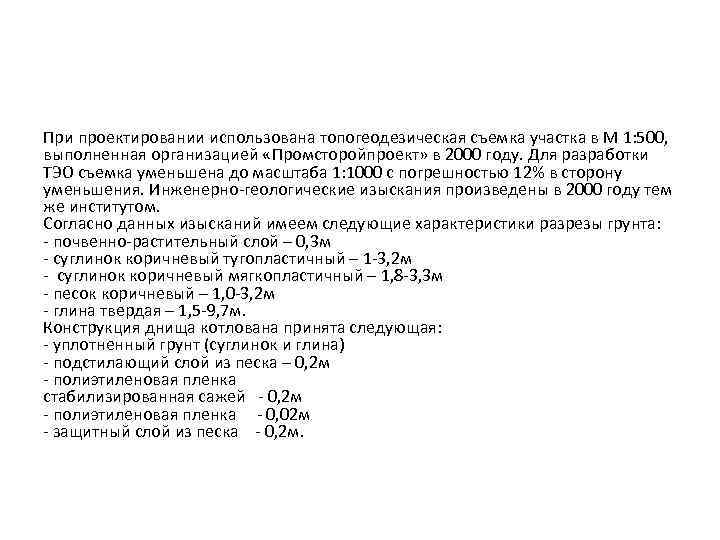

При проектировании использована топогеодезическая съемка участка в М 1: 500, выполненная организацией «Промсторойпроект» в 2000 году. Для разработки ТЭО съемка уменьшена до масштаба 1: 1000 с погрешностью 12% в сторону уменьшения. Инженерно-геологические изыскания произведены в 2000 году тем же институтом. Согласно данных изысканий имеем следующие характеристики разрезы грунта: - почвенно-растительный слой – 0, 3 м - суглинок коричневый тугопластичный – 1 -3, 2 м - суглинок коричневый мягкопластичный – 1, 8 -3, 3 м - песок коричневый – 1, 0 -3, 2 м - глина твердая – 1, 5 -9, 7 м. Конструкция днища котлована принята следующая: - уплотненный грунт (суглинок и глина) - подстилающий слой из песка – 0, 2 м - полиэтиленовая пленка стабилизированная сажей - 0, 2 м - полиэтиленовая пленка - 0, 02 м - защитный слой из песка - 0, 2 м.

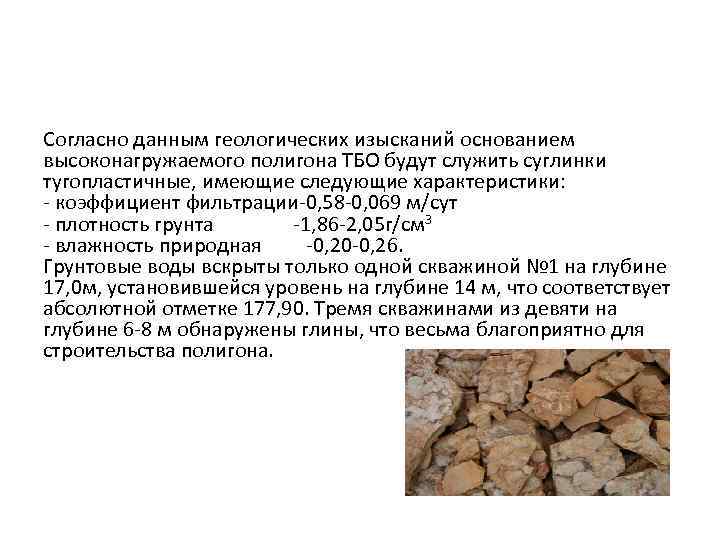

Согласно данным геологических изысканий основанием высоконагружаемого полигона ТБО будут служить суглинки тугопластичные, имеющие следующие характеристики: - коэффициент фильтрации-0, 58 -0, 069 м/сут - плотность грунта -1, 86 -2, 05 г/см 3 - влажность природная -0, 20 -0, 26. Грунтовые воды вскрыты только одной скважиной № 1 на глубине 17, 0 м, установившейся уровень на глубине 14 м, что соответствует абсолютной отметке 177, 90. Тремя скважинами из девяти на глубине 6 -8 м обнаружены глины, что весьма благоприятно для строительства полигона.
На территории площадки расположены следующие цеха, участки, загрязняющие атмосферу: - карты захоронения твердых бытовых и промышленных отходов - участок прессования твердых бытовых и промышленных отходов - участок дробления - внутренние проезды - открытая стоянка автотранспорта - сварочный пост Источниками выделения загрязняющих веществ на участках являются: - карты захоронения твердых бытовых и промышленных отходов

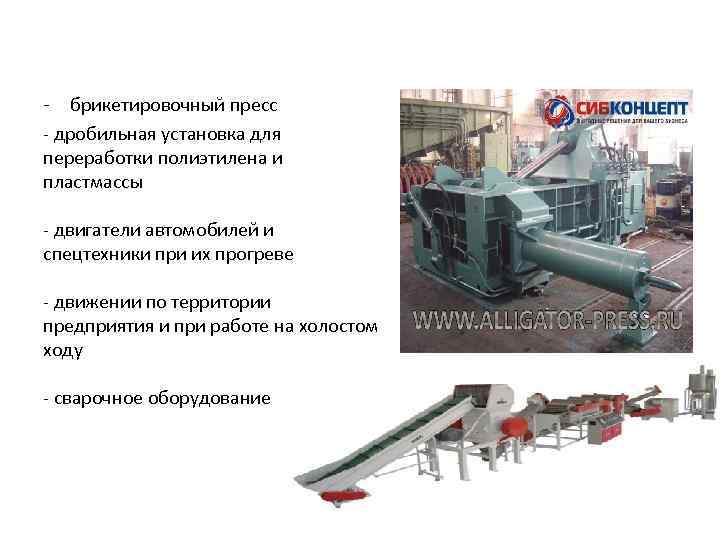

- брикетировочный пресс - дробильная установка для переработки полиэтилена и пластмассы - двигатели автомобилей и спецтехники при их прогреве - движении по территории предприятия и при работе на холостом ходу - сварочное оборудование

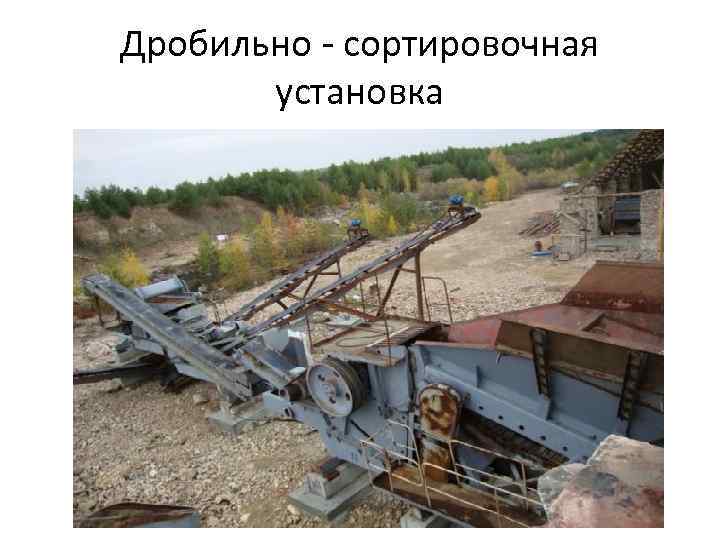

Дробильно - сортировочная установка

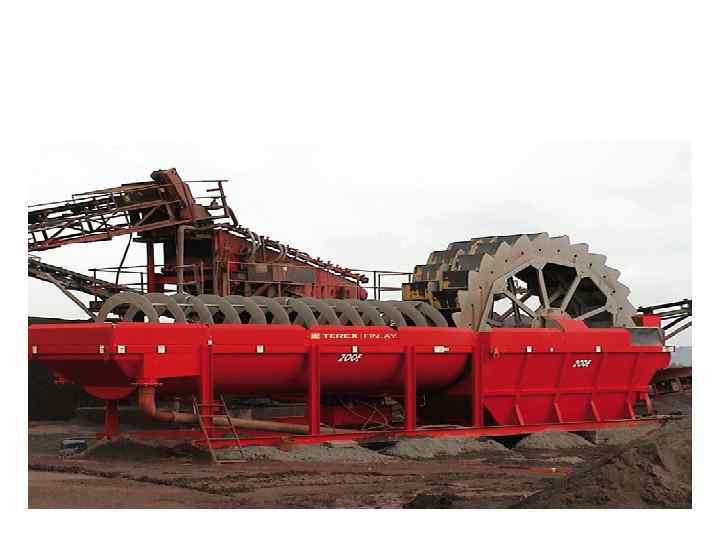

Барабанный грохот предназначен для отделения рудной мелочи и отмывки крупных кусков руды от глины и шлама перед сортировкой. Грохот барабанный может быть применен также и для обычного грохочения руды.
Морфологический состав твёрдых отходов, складируемых на полигонах и свалках, в процентах по массе следующий: - Бумага, картон 25 -30% - Пищевые отходы 30 -38% - Текстиль 4 -7% - Металл 2 -3, 5% - Древесина 1, 5 -3% - Кости 0, 5 -2% - Кожа, резина 2 -4% - Камни 1 -3% - Стекло 5 -8% - Пластмассы 2 -5% - Прочие отходы 1 -2% - Отсев (менее 15 мм) 7 -13%

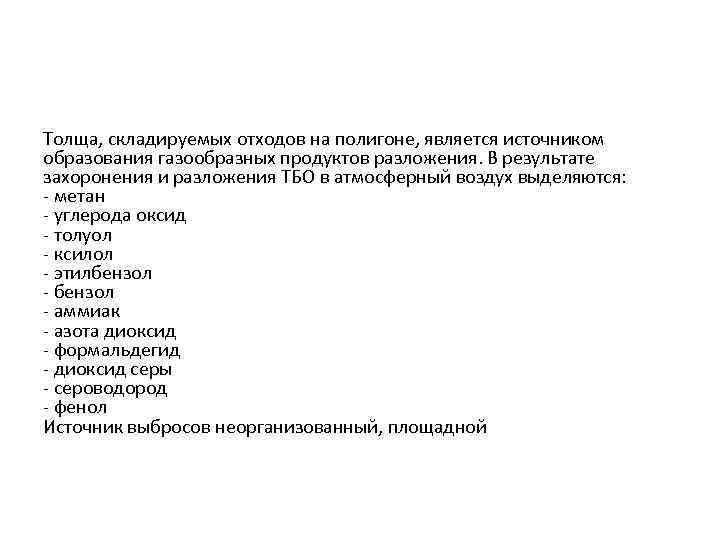

Толща, складируемых отходов на полигоне, является источником образования газообразных продуктов разложения. В результате захоронения и разложения ТБО в атмосферный воздух выделяются: - метан - углерода оксид - толуол - ксилол - этилбензол - аммиак - азота диоксид - формальдегид - диоксид серы - сероводород - фенол Источник выбросов неорганизованный, площадной

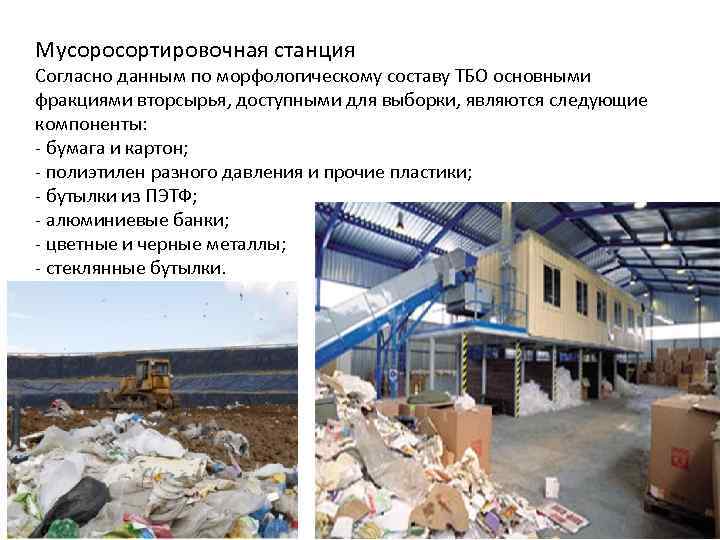

Мусоросортировочная станция Согласно данным по морфологическому составу ТБО основными фракциями вторсырья, доступными для выборки, являются следующие компоненты: - бумага и картон; - полиэтилен разного давления и прочие пластики; - бутылки из ПЭТФ; - алюминиевые банки; - цветные и черные металлы; - стеклянные бутылки.

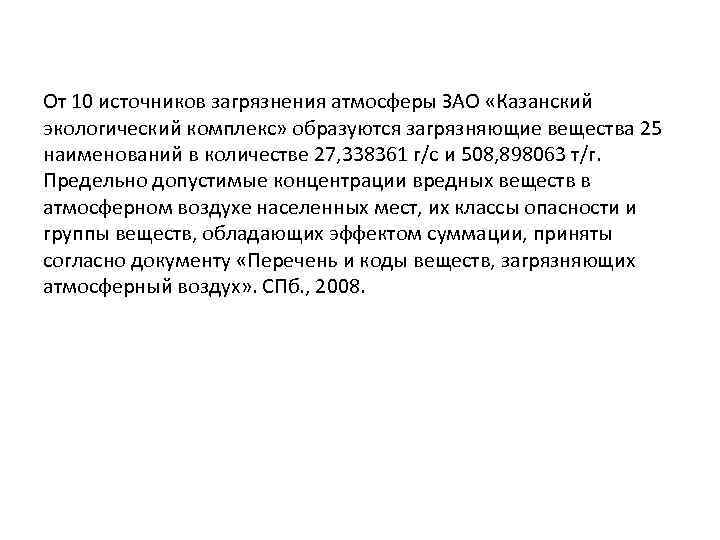

От 10 источников загрязнения атмосферы ЗАО «Казанский экологический комплекс» образуются загрязняющие вещества 25 наименований в количестве 27, 338361 г/с и 508, 898063 т/г. Предельно допустимые концентрации вредных веществ в атмосферном воздухе населенных мест, их классы опасности и группы веществ, обладающих эффектом суммации, приняты согласно документу «Перечень и коды веществ, загрязняющих атмосферный воздух» . СПб. , 2008.

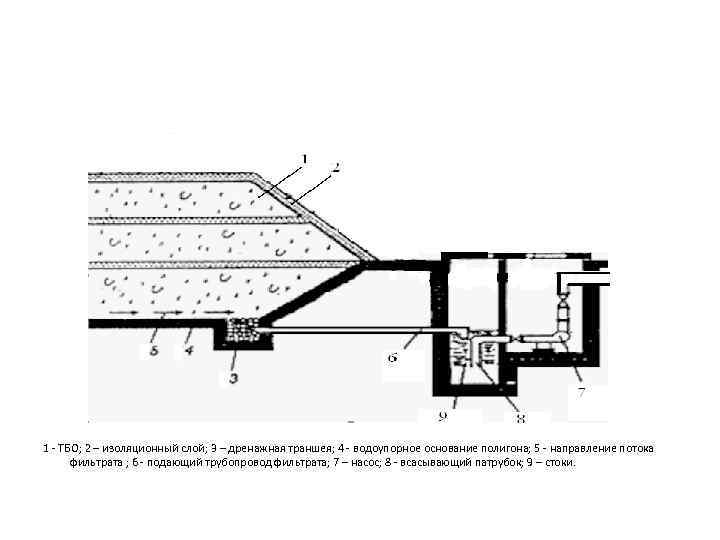

1 - ТБО; 2 – изоляционный слой; 3 – дренажная траншея; 4 - водоупорное основание полигона; 5 - направление потока фильтрата ; 6 - подающий трубопровод фильтрата; 7 – насос; 8 - всасывающий патрубок; 9 – стоки.

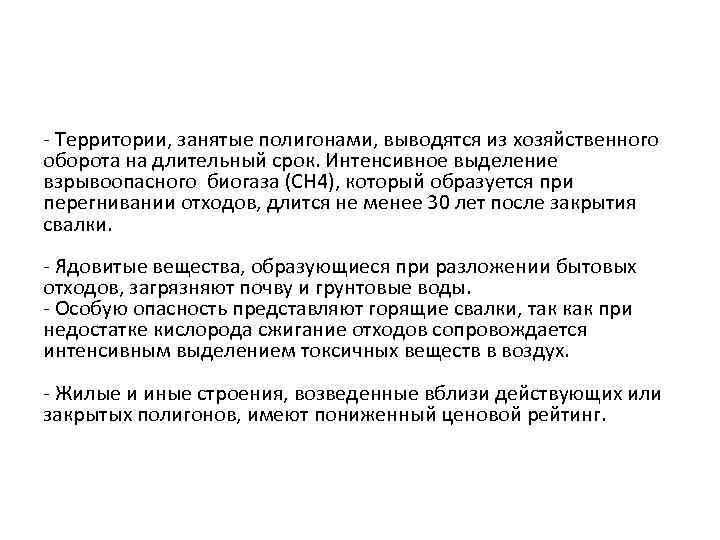

- Территории, занятые полигонами, выводятся из хозяйственного оборота на длительный срок. Интенсивное выделение взрывоопасного биогаза (СН 4), который образуется при перегнивании отходов, длится не менее 30 лет после закрытия свалки. - Ядовитые вещества, образующиеся при разложении бытовых отходов, загрязняют почву и грунтовые воды. - Особую опасность представляют горящие свалки, так как при недостатке кислорода сжигание отходов сопровождается интенсивным выделением токсичных веществ в воздух. - Жилые и иные строения, возведенные вблизи действующих или закрытых полигонов, имеют пониженный ценовой рейтинг.

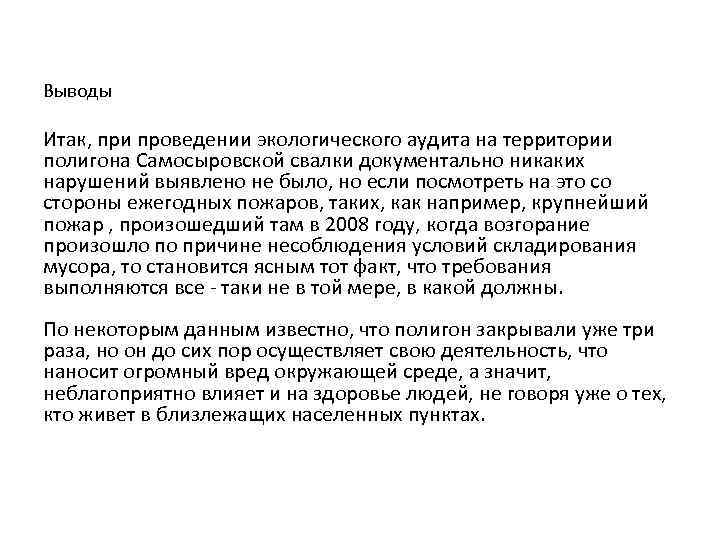

Выводы Итак, при проведении экологического аудита на территории полигона Самосыровской свалки документально никаких нарушений выявлено не было, но если посмотреть на это со стороны ежегодных пожаров, таких, как например, крупнейший пожар , произошедший там в 2008 году, когда возгорание произошло по причине несоблюдения условий складирования мусора, то становится ясным тот факт, что требования выполняются все - таки не в той мере, в какой должны. По некоторым данным известно, что полигон закрывали уже три раза, но он до сих пор осуществляет свою деятельность, что наносит огромный вред окружающей среде, а значит, неблагоприятно влияет и на здоровье людей, не говоря уже о тех, кто живет в близлежащих населенных пунктах.
