Министерство образования и науки РФ ФГОУ СПО Барнаульский строительный колледж КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ С ЭЛЕМЕНТАМИ СТАТИКИ СОВМЕЩЕННЫЕ ПОКРЫТИЯ. КРОВЛИ ДЬЯЧКОВА Е. Г.

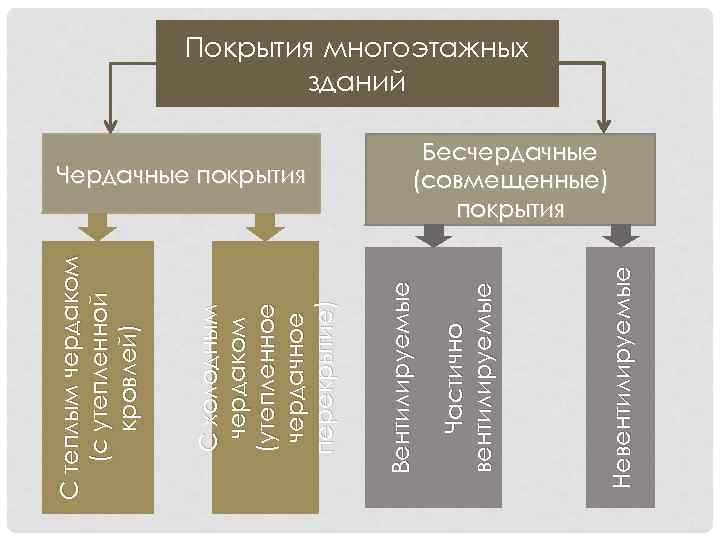

Невентилируемые Частично вентилируемые Чердачные покрытия Вентилируемые С холодным чердаком (утепленное чердачное перекрытие) С теплым чердаком (с утепленной кровлей) Покрытия многоэтажных зданий Бесчердачные (совмещенные) покрытия

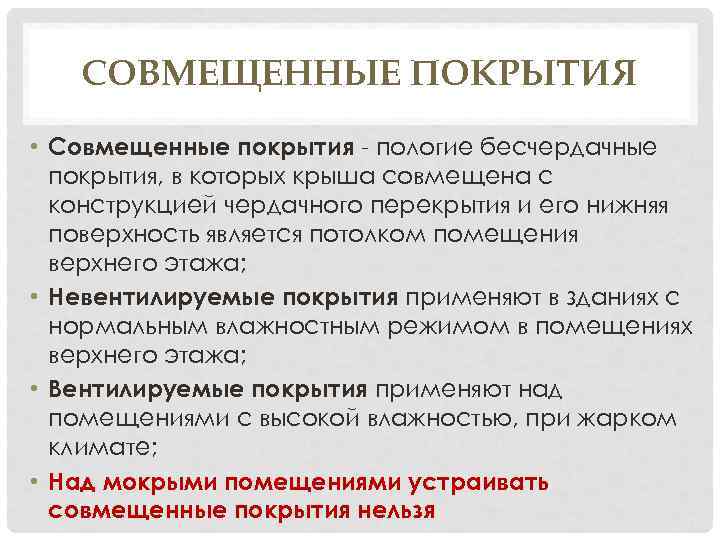

СОВМЕЩЕННЫЕ ПОКРЫТИЯ • Совмещенные покрытия - пологие бесчердачные покрытия, в которых крыша совмещена с конструкцией чердачного перекрытия и его нижняя поверхность является потолком помещения верхнего этажа; • Невентилируемые покрытия применяют в зданиях с нормальным влажностным режимом в помещениях верхнего этажа; • Вентилируемые покрытия применяют над помещениями с высокой влажностью, при жарком климате; • Над мокрыми помещениями устраивать совмещенные покрытия нельзя

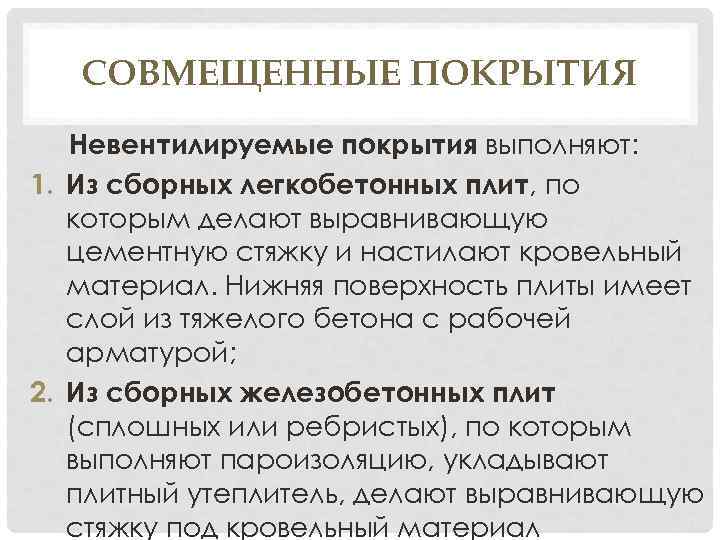

СОВМЕЩЕННЫЕ ПОКРЫТИЯ Невентилируемые покрытия выполняют: 1. Из сборных легкобетонных плит, по которым делают выравнивающую цементную стяжку и настилают кровельный материал. Нижняя поверхность плиты имеет слой из тяжелого бетона с рабочей арматурой; 2. Из сборных железобетонных плит (сплошных или ребристых), по которым выполняют пароизоляцию, укладывают плитный утеплитель, делают выравнивающую стяжку под кровельный материал

НЕВЕНТИЛИРУЕМЫЕ ПОКРЫТИЯ Гидроизоляционный ковер с защитным слоем из гравия Выравнивающая цементная стяжка Легкобетонная плита Армированный слой тяжелого бетона Гидроизоляционный ковер с защитным слоем из гравия Выравнивающая цементная стяжка Утеплитель Пароизоляция Железобетонная плита

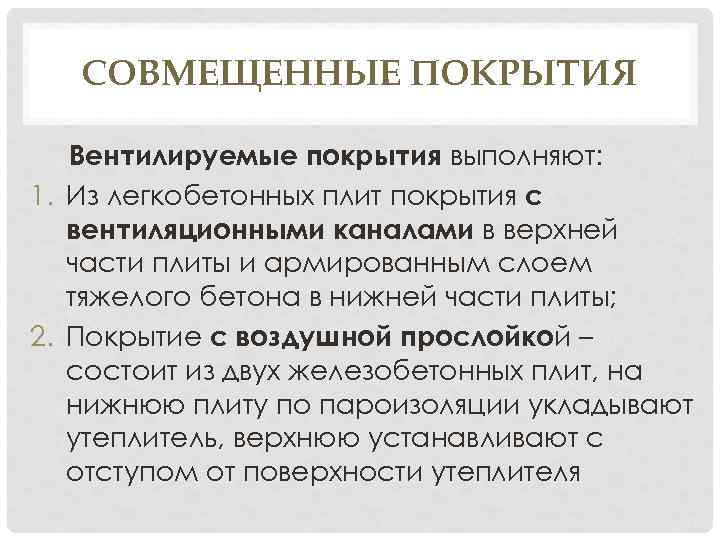

СОВМЕЩЕННЫЕ ПОКРЫТИЯ Вентилируемые покрытия выполняют: 1. Из легкобетонных плит покрытия с вентиляционными каналами в верхней части плиты и армированным слоем тяжелого бетона в нижней части плиты; 2. Покрытие с воздушной прослойкой – состоит из двух железобетонных плит, на нижнюю плиту по пароизоляции укладывают утеплитель, верхнюю устанавливают с отступом от поверхности утеплителя

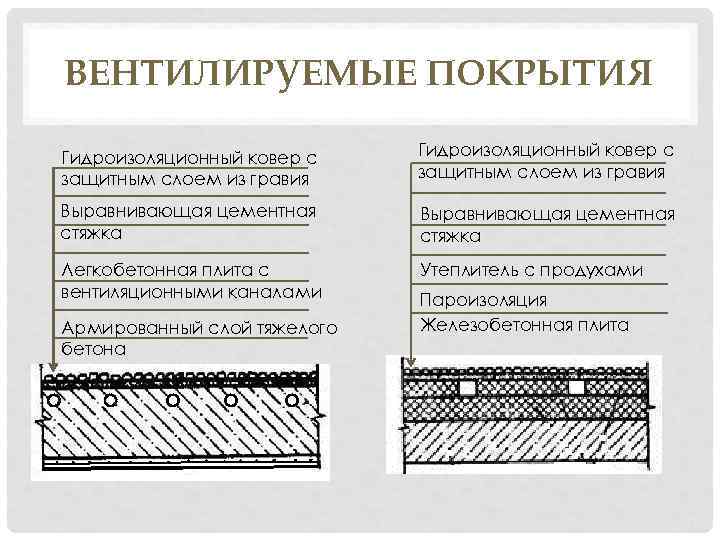

ВЕНТИЛИРУЕМЫЕ ПОКРЫТИЯ Гидроизоляционный ковер с защитным слоем из гравия Выравнивающая цементная стяжка Легкобетонная плита с вентиляционными каналами Утеплитель с продухами Армированный слой тяжелого бетона Пароизоляция Железобетонная плита

ВЕНТИЛИРУЕМЫЕ ПОКРЫТИЯ Ребристые плиты-скорлупы Продух Бетонный столбик Утеплитель Пароизоляция Железобетонная плита Ребристые плиты-скорлупы Продух Утеплитель Железобетонная плита

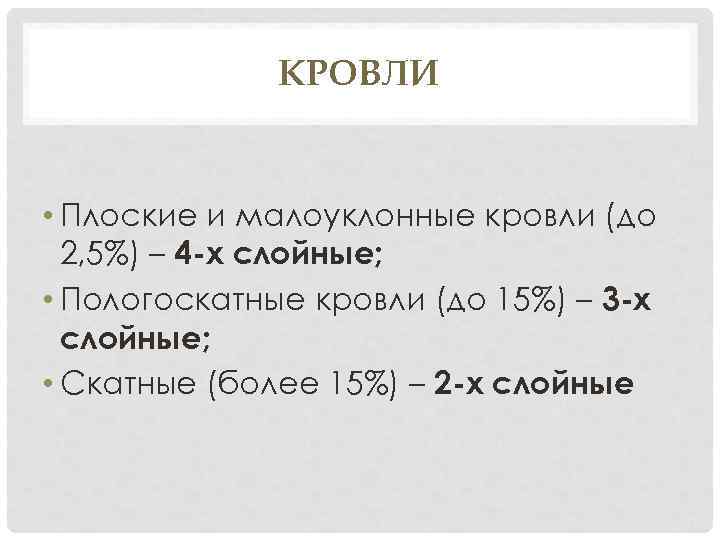

КРОВЛИ • Плоские и малоуклонные кровли (до 2, 5%) – 4 -х слойные; • Пологоскатные кровли (до 15%) – 3 -х слойные; • Скатные (более 15%) – 2 -х слойные

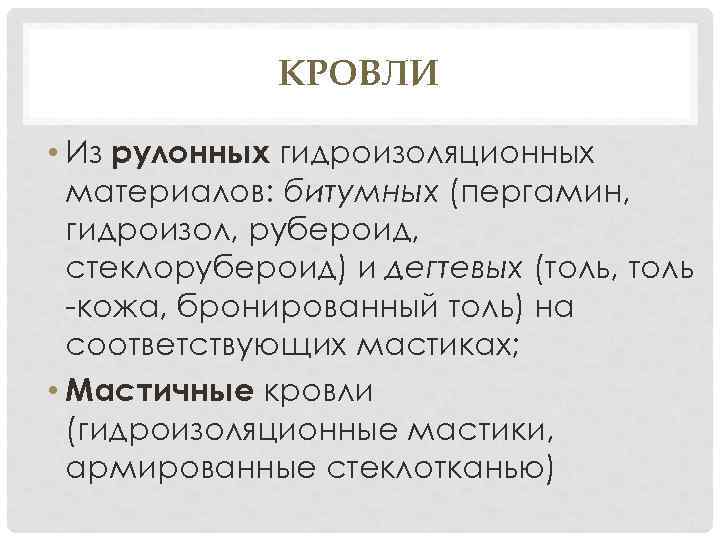

КРОВЛИ • Из рулонных гидроизоляционных материалов: битумных (пергамин, гидроизол, рубероид, стеклорубероид) и дегтевых (толь, толь -кожа, бронированный толь) на соответствующих мастиках; • Мастичные кровли (гидроизоляционные мастики, армированные стеклотканью)

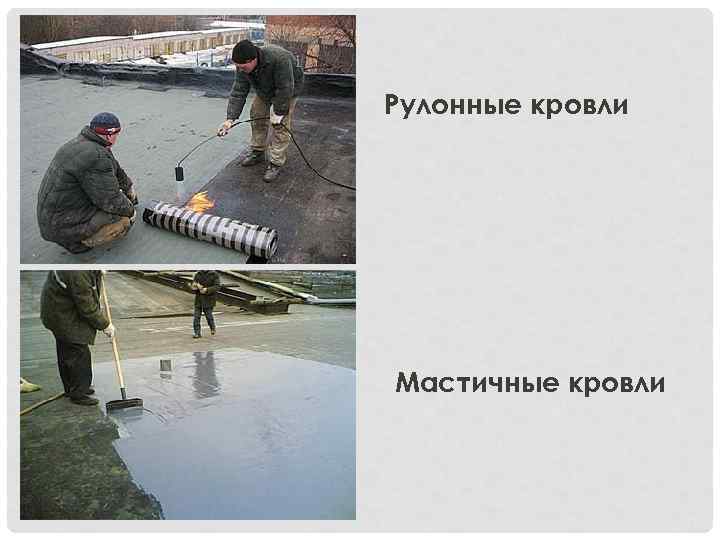

Рулонные кровли Мастичные кровли

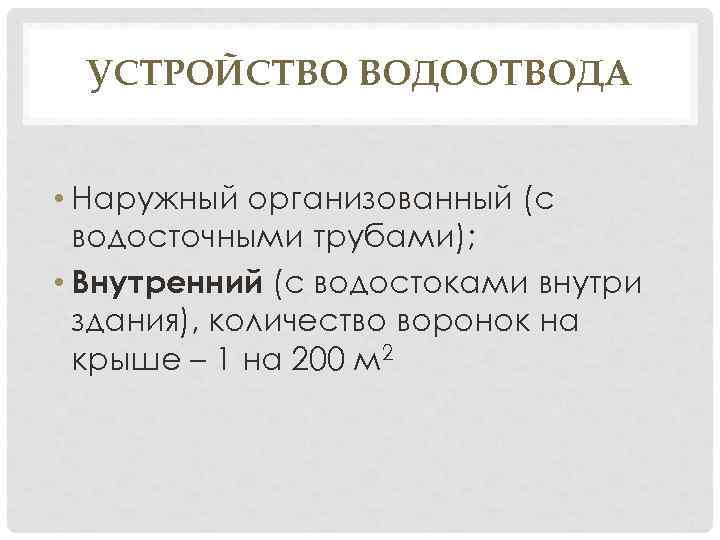

УСТРОЙСТВО ВОДООТВОДА • Наружный организованный (с водосточными трубами); • Внутренний (с водостоками внутри здания), количество воронок на крыше – 1 на 200 м 2

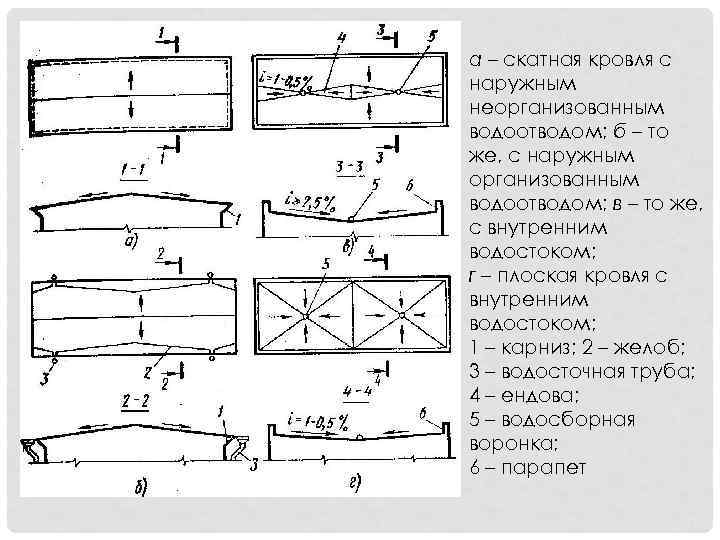

а – скатная кровля с наружным неорганизованным водоотводом; б – то же, с наружным организованным водоотводом; в – то же, с внутренним водостоком; г – плоская кровля с внутренним водостоком; 1 – карниз; 2 – желоб; 3 – водосточная труба; 4 – ендова; 5 – водосборная воронка; 6 – парапет

1 – стена; 2 – парапетная плита; 3 – стойка металлического ограждения; 4– антисептированные пробки через 700 -900 мм; 5 – гвоздь; 6 – фартук из оцинкованной стали; 7 – гидроизоляционный ковер; 8 – утеплитель; 9 – цементный раствор; 10 – гидроизоляционная мастика; 11 – дюбель; 12 – оцинкованная сталь на кляммерах;

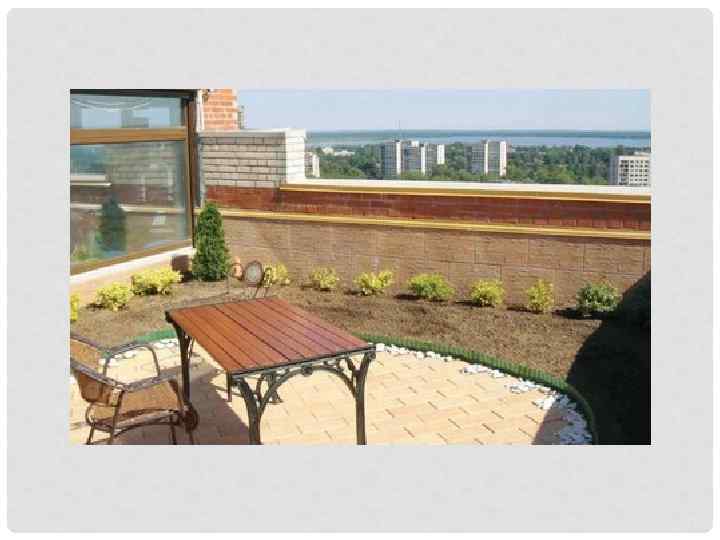

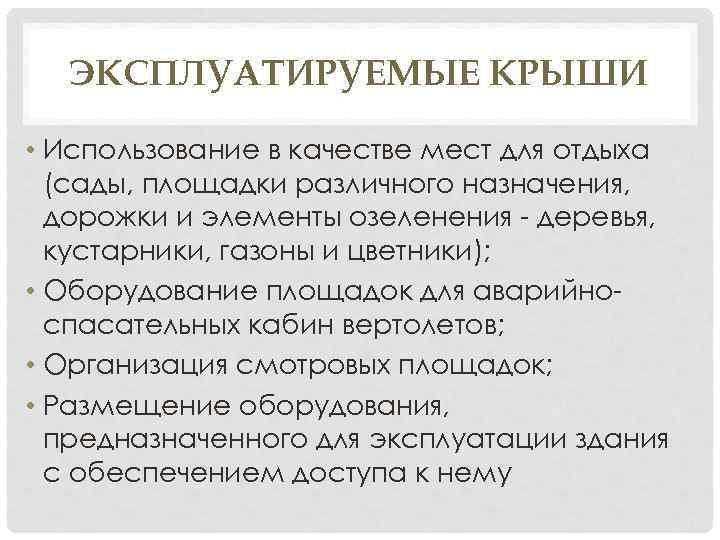

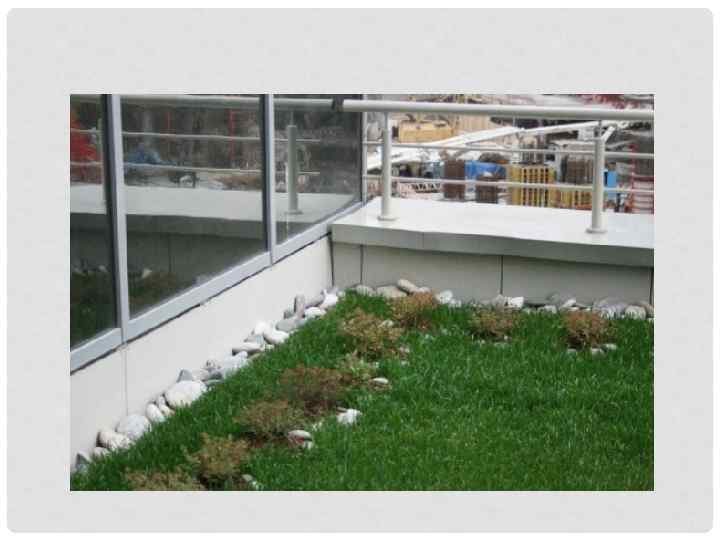

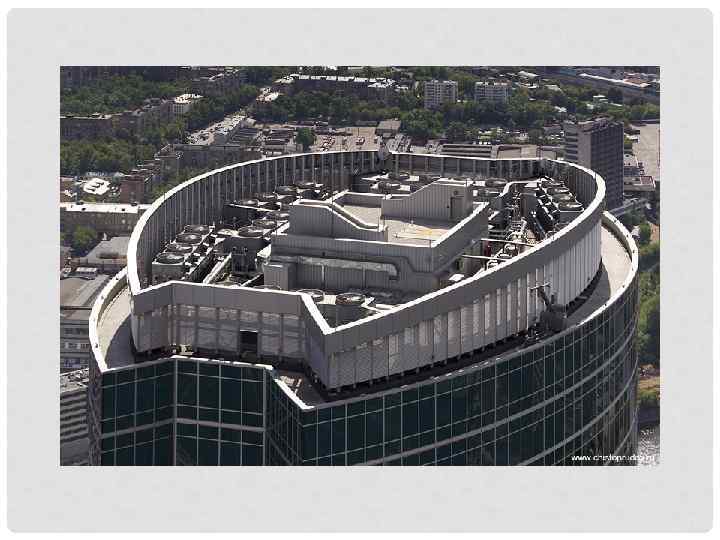

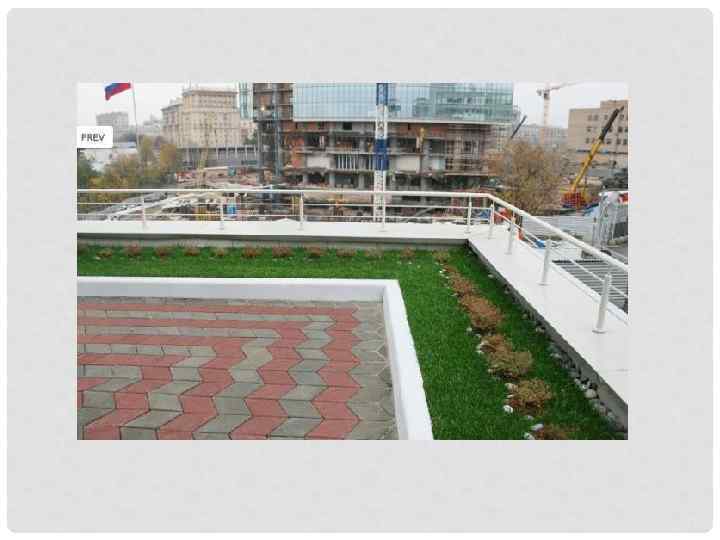

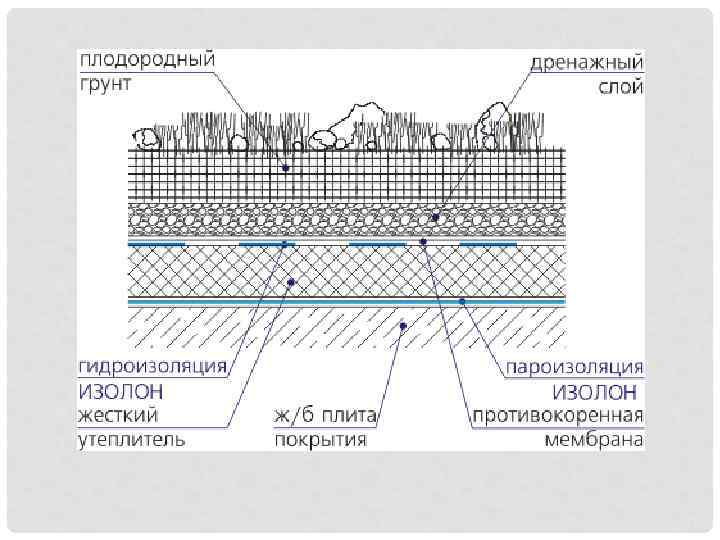

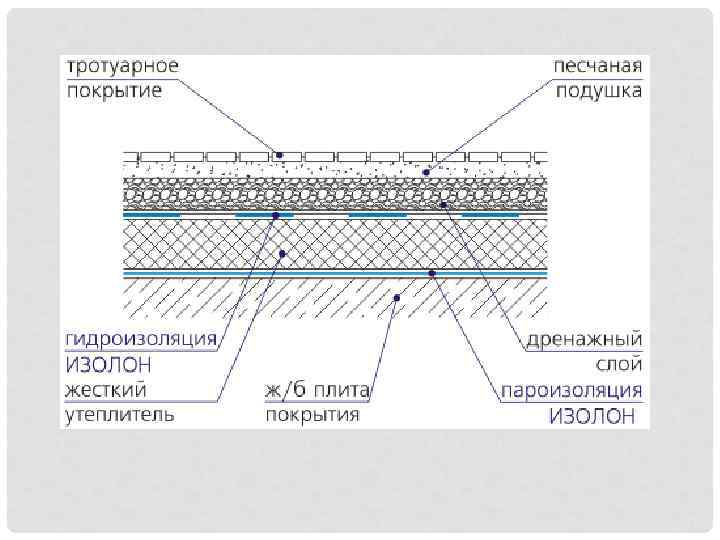

ЭКСПЛУАТИРУЕМЫЕ КРЫШИ • Использование в качестве мест для отдыха (сады, площадки различного назначения, дорожки и элементы озеленения - деревья, кустарники, газоны и цветники); • Оборудование площадок для аварийноспасательных кабин вертолетов; • Организация смотровых площадок; • Размещение оборудования, предназначенного для эксплуатации здания с обеспечением доступа к нему

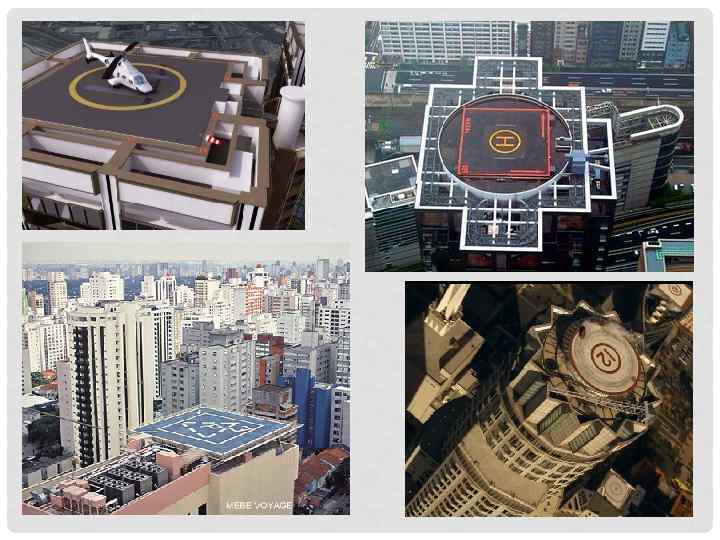

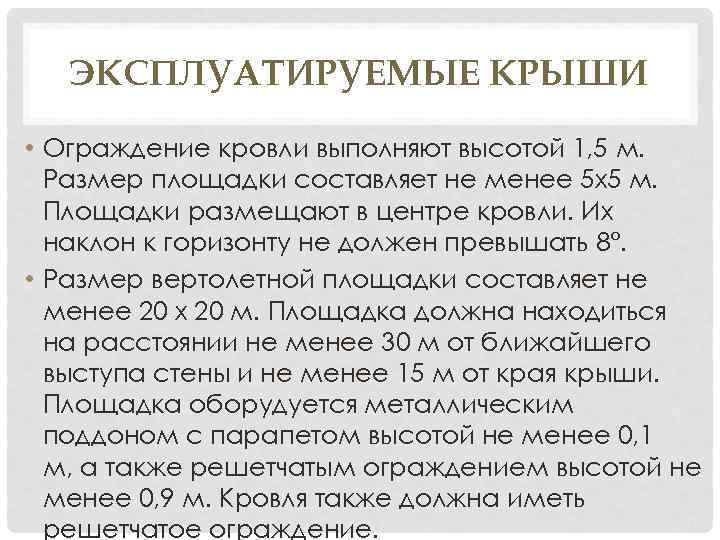

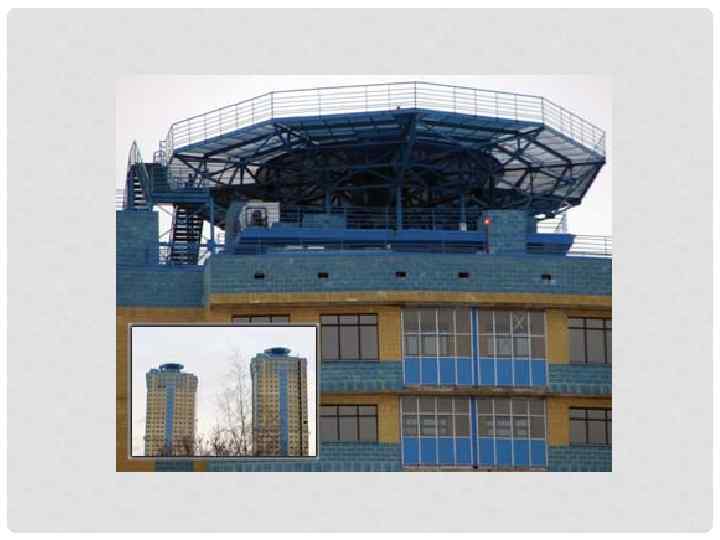

ЭКСПЛУАТИРУЕМЫЕ КРЫШИ • Ограждение кровли выполняют высотой 1, 5 м. Размер площадки составляет не менее 5 х5 м. Площадки размещают в центре кровли. Их наклон к горизонту не должен превышать 8°. • Размер вертолетной площадки составляет не менее 20 х 20 м. Площадка должна находиться на расстоянии не менее 30 м от ближайшего выступа стены и не менее 15 м от края крыши. Площадка оборудуется металлическим поддоном с парапетом высотой не менее 0, 1 м, а также решетчатым ограждением высотой не менее 0, 9 м. Кровля также должна иметь решетчатое ограждение.

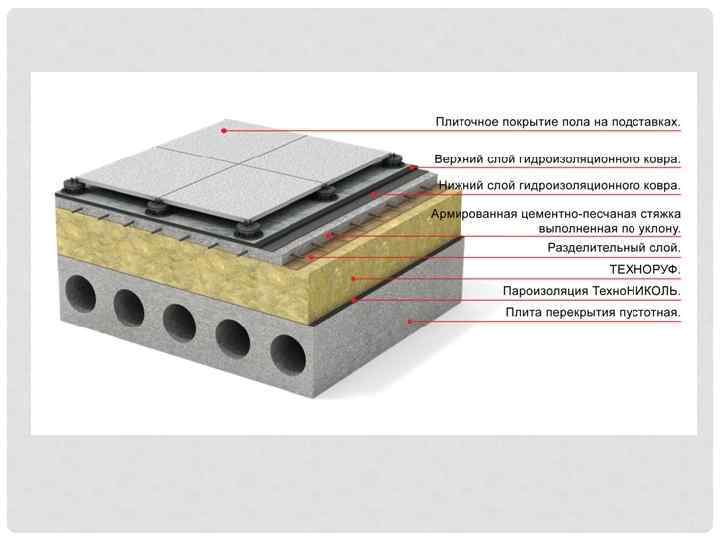

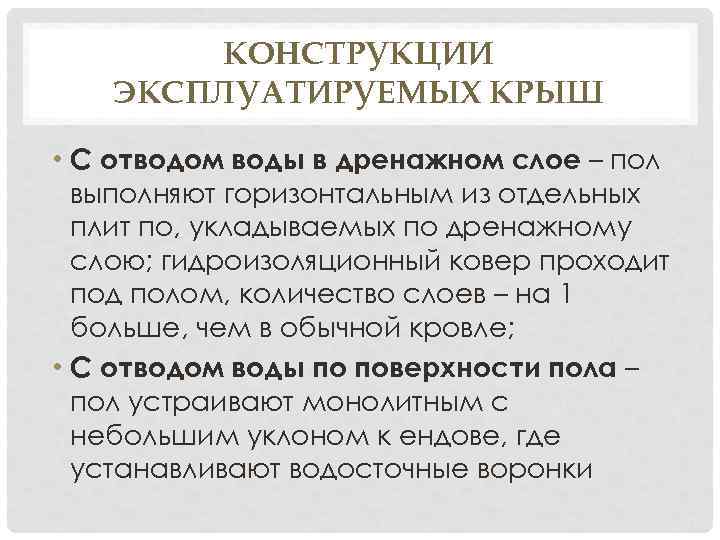

КОНСТРУКЦИИ ЭКСПЛУАТИРУЕМЫХ КРЫШ • С отводом воды в дренажном слое – пол выполняют горизонтальным из отдельных плит по, укладываемых по дренажному слою; гидроизоляционный ковер проходит под полом, количество слоев – на 1 больше, чем в обычной кровле; • С отводом воды по поверхности пола – пол устраивают монолитным с небольшим уклоном к ендове, где устанавливают водосточные воронки

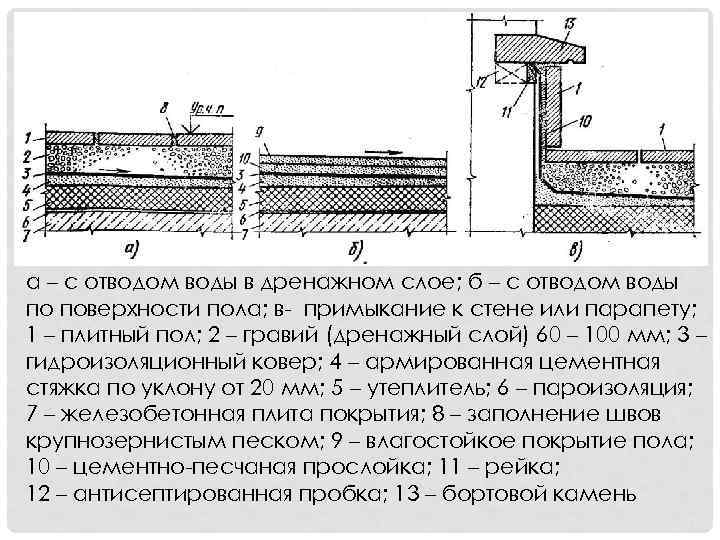

а – с отводом воды в дренажном слое; б – с отводом воды по поверхности пола; в- примыкание к стене или парапету; 1 – плитный пол; 2 – гравий (дренажный слой) 60 – 100 мм; 3 – гидроизоляционный ковер; 4 – армированная цементная стяжка по уклону от 20 мм; 5 – утеплитель; 6 – пароизоляция; 7 – железобетонная плита покрытия; 8 – заполнение швов крупнозернистым песком; 9 – влагостойкое покрытие пола; 10 – цементно-песчаная прослойка; 11 – рейка; 12 – антисептированная пробка; 13 – бортовой камень

Конструкция покрытия эксплуатируемой крыши с установкой на ней водоприемной воронки 1 - несущее основание; 2 - патрубок с фланцем; 3 - прижимной фланец; 4 - легкий бетон; 5 - уплотнитель; 6 - хомут; 7 - основной гидроизоляционный ковер; 8 - дополнительный гидроизоляционный ковер; 9 - герметик; 10 - местное понижение; 11 - решетка водоприемной воронки
