МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА Маркшейдерское дело и геодезия (кафедра) Прикладная геодезия Расчет точности геодезических работ при возведении зданий и сооружений Лекция № 3 2 академических часа Земцова А. В. , асс. проф.

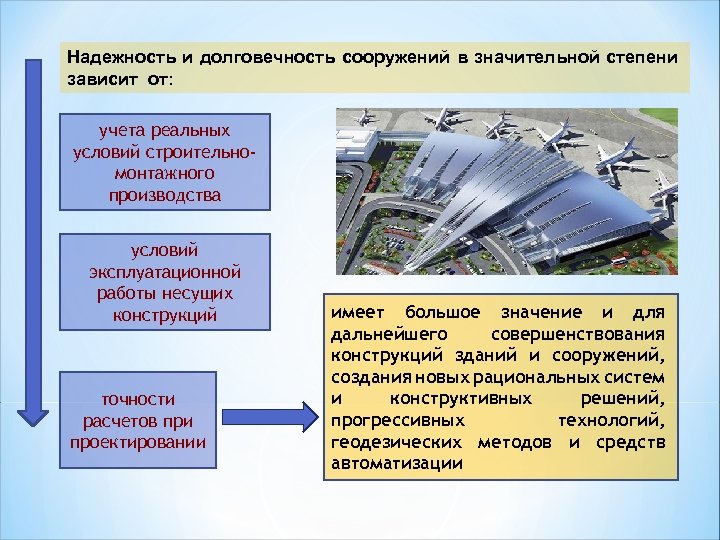

Надежность и долговечность сооружений в значительной степени зависит от: учета реальных условий строительномонтажного производства условий эксплуатационной работы несущих конструкций точности расчетов при проектировании имеет большое значение и для дальнейшего совершенствования конструкций зданий и сооружений, создания новых рациональных систем и конструктивных решений, прогрессивных технологий, геодезических методов и средств автоматизации

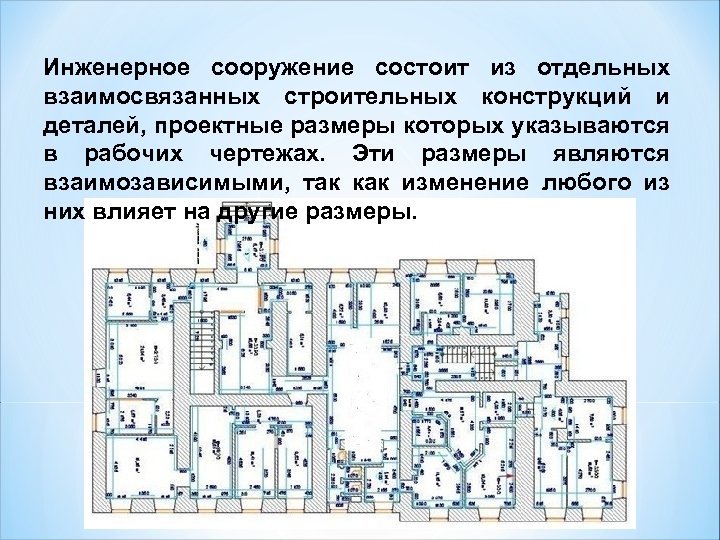

Инженерное сооружение состоит из отдельных взаимосвязанных строительных конструкций и деталей, проектные размеры которых указываются в рабочих чертежах. Эти размеры являются взаимозависимыми, так как изменение любого из них влияет на другие размеры.

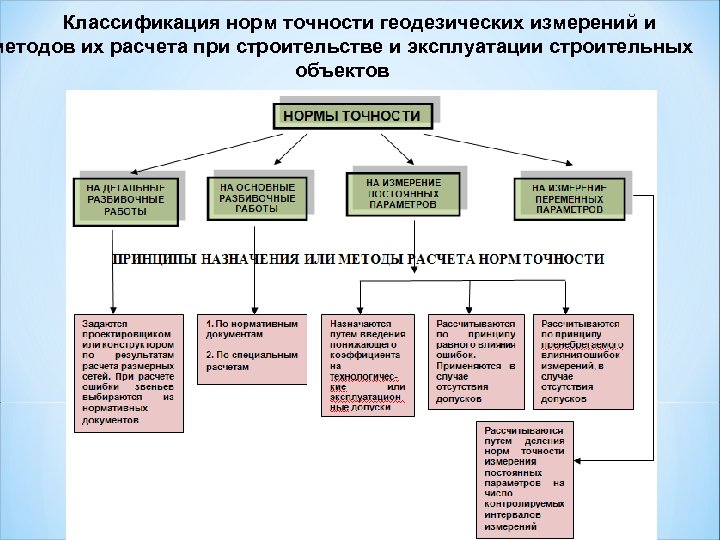

Классификация норм точности геодезических измерений и методов их расчета при строительстве и эксплуатации строительных объектов

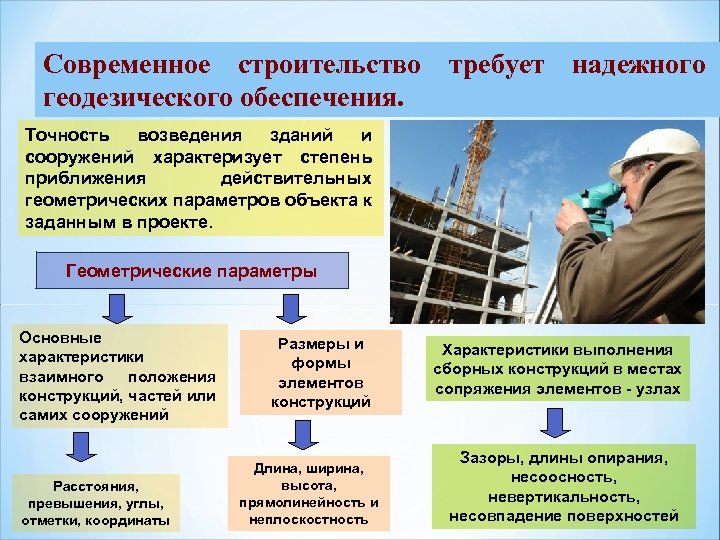

Современное строительство требует надежного геодезического обеспечения. Точность возведения зданий и сооружений характеризует степень приближения действительных геометрических параметров объекта к заданным в проекте. Геометрические параметры Основные характеристики взаимного положения конструкций, частей или самих сооружений Расстояния, превышения, углы, отметки, координаты Размеры и формы элементов конструкций Длина, ширина, высота, прямолинейность и неплоскостность Характеристики выполнения сборных конструкций в местах сопряжения элементов - узлах Зазоры, длины опирания, несоосность, невертикальность, несовпадение поверхностей

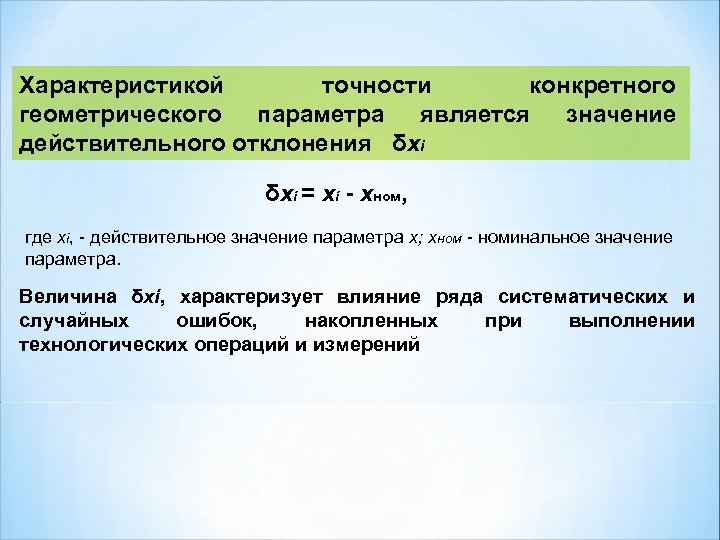

Характеристикой точности конкретного геометрического параметра является значение действительного отклонения δxi = xi - xном, где xi, - действительное значение параметра х; хном - номинальное значение параметра. Величина δxi, характеризует влияние ряда систематических и случайных ошибок, накопленных при выполнении технологических операций и измерений

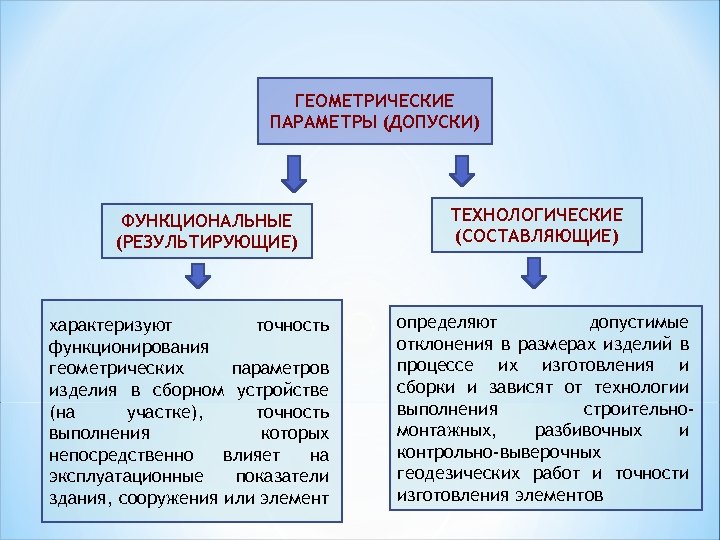

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ (ДОПУСКИ) ФУНКЦИОНАЛЬНЫЕ (РЕЗУЛЬТИРУЮЩИЕ) характеризуют точность функционирования геометрических параметров изделия в сборном устройстве (на участке), точность выполнения которых непосредственно влияет на эксплуатационные показатели здания, сооружения или элемент ТЕХНОЛОГИЧЕСКИЕ (СОСТАВЛЯЮЩИЕ) определяют допустимые отклонения в размерах изделий в процессе их изготовления и сборки и зависят от технологии выполнения строительномонтажных, разбивочных и контрольно-выверочных геодезических работ и точности изготовления элементов

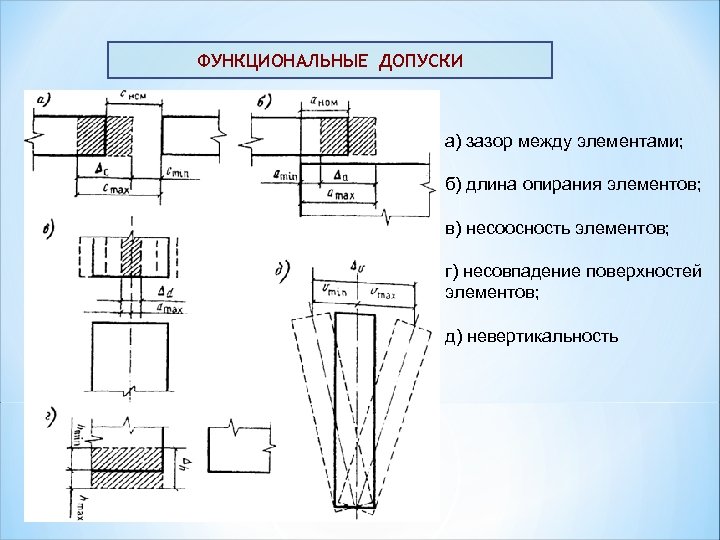

ФУНКЦИОНАЛЬНЫЕ ДОПУСКИ а) зазор между элементами; б) длина опирания элементов; в) несоосность элементов; г) несовпадение поверхностей элементов; д) невертикальность

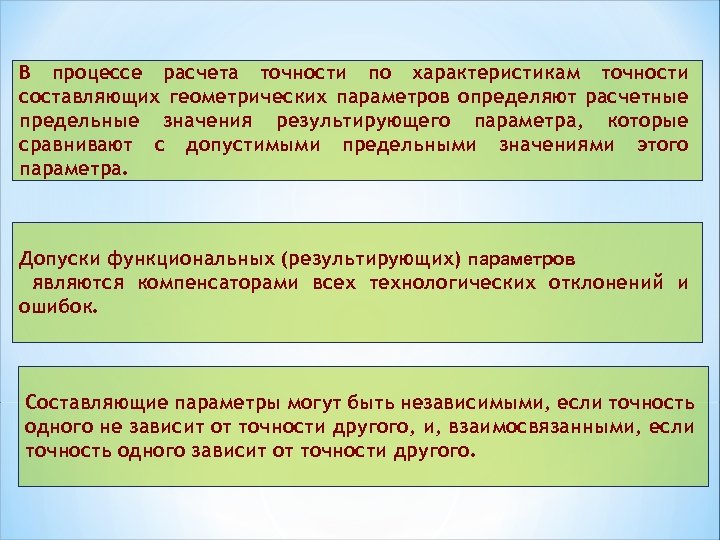

В процессе расчета точности по характеристикам точности составляющих геометрических параметров определяют расчетные предельные значения результирующего параметра, которые сравнивают с допустимыми предельными значениями этого параметра. Допуски функциональных (результирующих) параметров являются компенсаторами всех технологических отклонений и ошибок. Составляющие параметры могут быть независимыми, если точность одного не зависит от точности другого, и, взаимосвязанными, если точность одного зависит от точности другого.

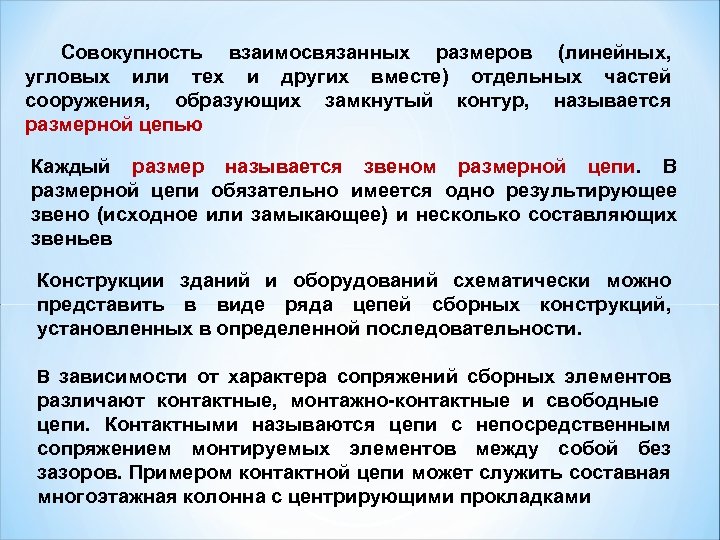

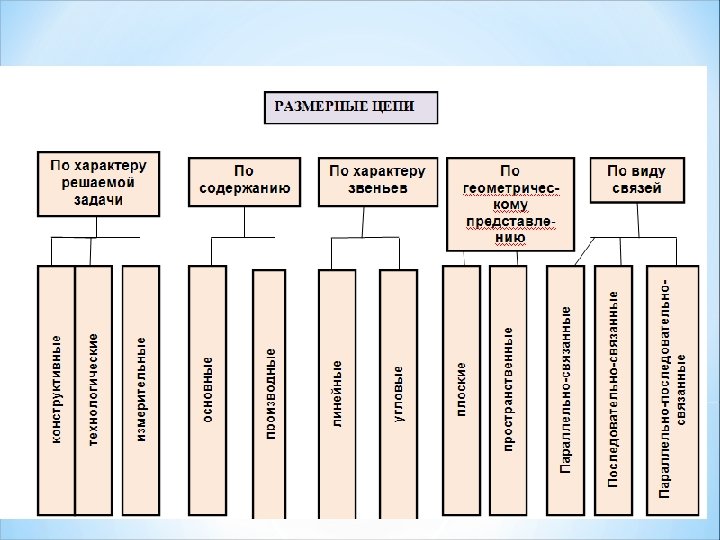

Совокупность взаимосвязанных размеров (линейных, угловых или тех и других вместе) отдельных частей сооружения, образующих замкнутый контур, называется размерной цепью Каждый размер называется звеном размерной цепи. В размерной цепи обязательно имеется одно результирующее звено (исходное или замыкающее) и несколько составляющих звеньев Конструкции зданий и оборудований схематически можно представить в виде ряда цепей сборных конструкций, установленных в определенной последовательности. В зависимости от характера сопряжений сборных элементов различают контактные, монтажно-контактные и свободные цепи. Контактными называются цепи с непосредственным сопряжением монтируемых элементов между собой без зазоров. Примером контактной цепи может служить составная многоэтажная колонна с центрирующими прокладками

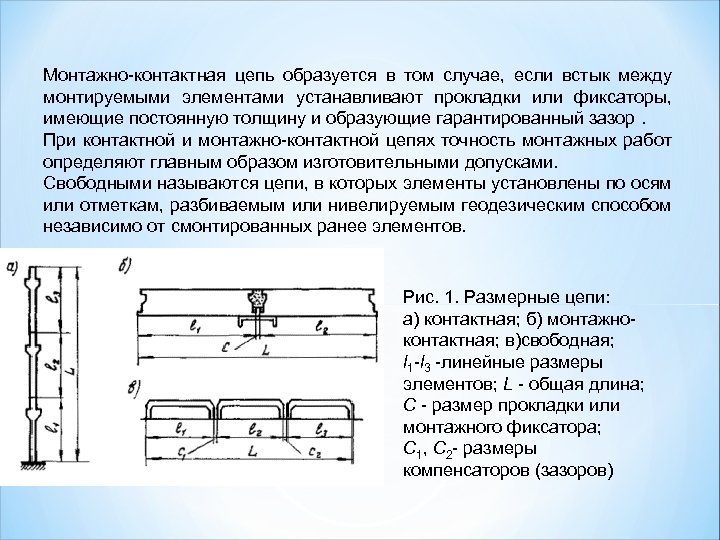

Монтажно-контактная цепь образуется в том случае, если вcтык между монтируемыми элементами устанавливают прокладки или фиксаторы, имеющие постоянную толщину и образующие гарантированный зазор. При контактной и монтажно-контактной цепях точность монтажных работ определяют главным образом изготовительными допусками. Свободными называются цепи, в которых элементы установлены по осям или отметкам, разбиваемым или нивелируемым геодезическим способом независимо от смонтированных ранее элементов. Рис. 1. Размерные цепи: а) контактная; б) монтажноконтактная; в)свободная; l 1 -l 3 -линейные размеры элементов; L - общая длина; С - размер прокладки или монтажного фиксатора; С 1, С 2 - размеры компенсаторов (зазоров)

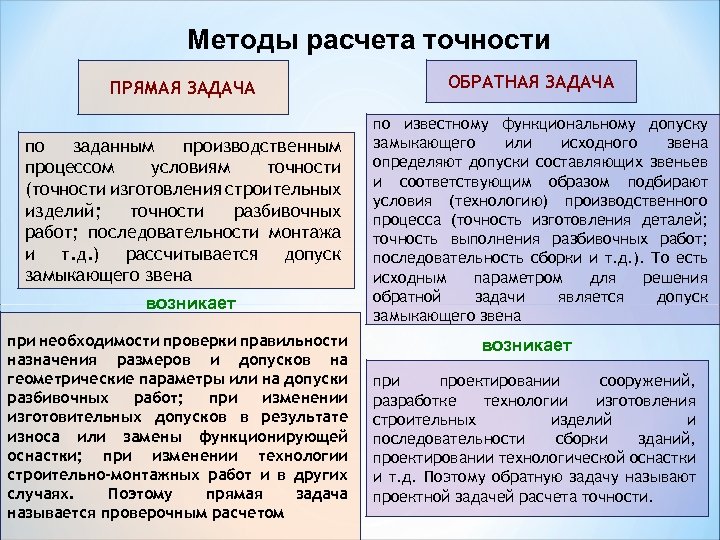

Методы расчета точности ПРЯМАЯ ЗАДАЧА по заданным производственным процессом условиям точности (точности изготовления строительных изделий; точности разбивочных работ; последовательности монтажа и т. д. ) рассчитывается допуск замыкающего звена возникает при необходимости проверки правильности назначения размеров и допусков на геометрические параметры или на допуски разбивочных работ; при изменении изготовительных допусков в результате износа или замены функционирующей оснастки; при изменении технологии строительно-монтажных работ и в других случаях. Поэтому прямая задача называется проверочным расчетом ОБРАТНАЯ ЗАДАЧА по известному функциональному допуску замыкающего или исходного звена определяют допуски составляющих звеньев и соответствующим образом подбирают условия (технологию) производственного процесса (точность изготовления деталей; точность выполнения разбивочных работ; последовательность сборки и т. д. ). То есть исходным параметром для решения обратной задачи является допуск замыкающего звена возникает при проектировании сооружений, разработке технологии изготовления строительных изделий и последовательности сборки зданий, проектировании технологической оснастки и т. д. Поэтому обратную задачу называют проектной задачей расчета точности.

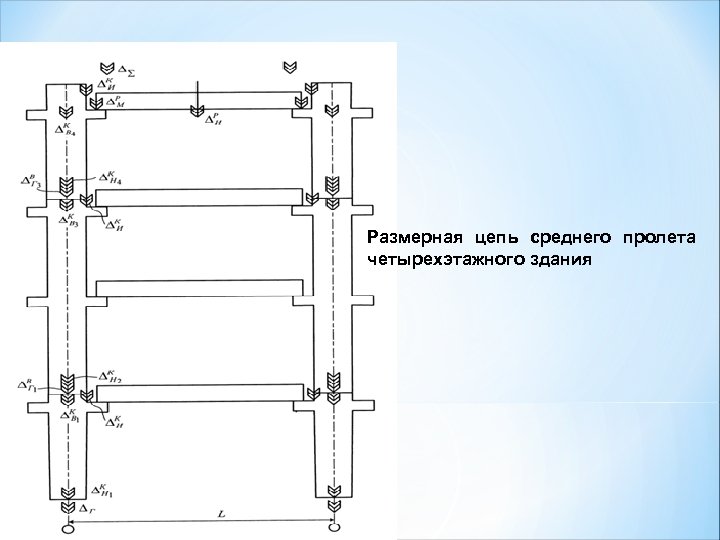

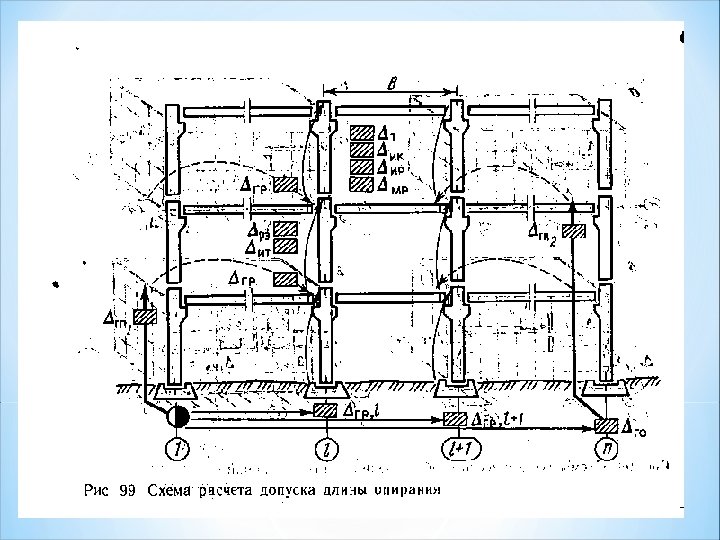

Размерная цепь среднего пролета четырехэтажного здания

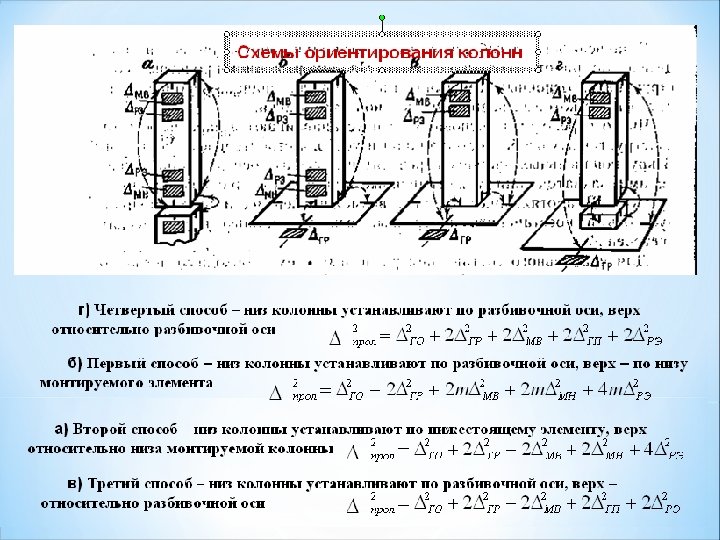

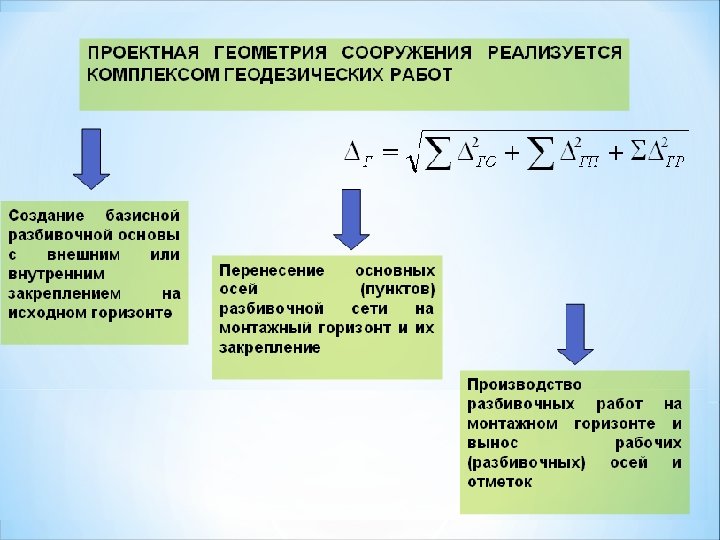

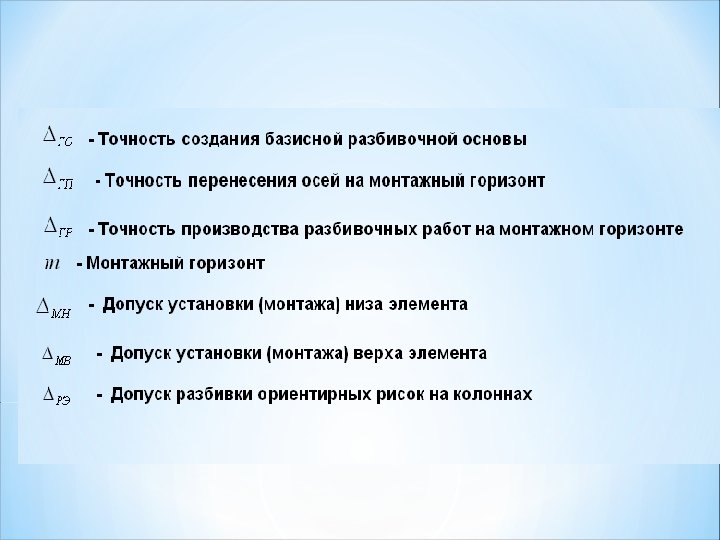

- Точность создания базисной разбивочной основы - Точность перенесения осей на монтажный горизонт - Точность производства разбивочных работ на монтажном горизонте - Монтажный горизонт - Допуск установки (монтажа) низа элемента - Допуск установки (монтажа) верха элемента - Допуск разбивки ориентирных рисок на колоннах
Благодарю Вас за внимание!
