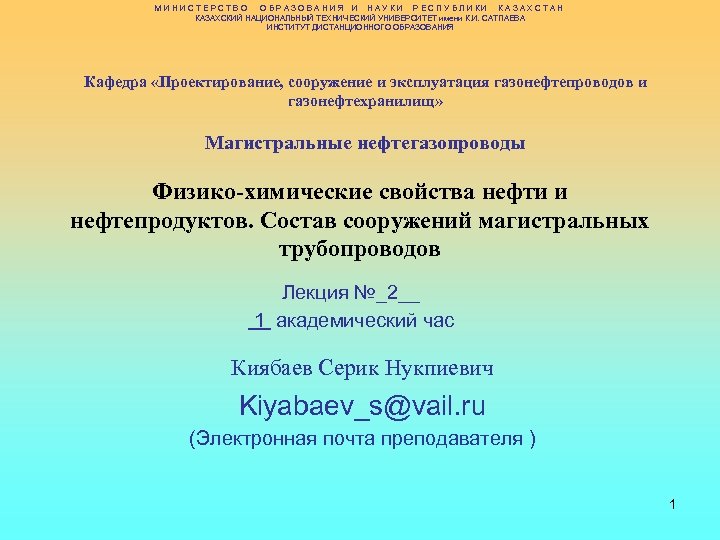

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Кафедра «Проектирование, сооружение и эксплуатация газонефтепроводов и газонефтехранилищ» Магистральные нефтегазопроводы Физико-химические свойства нефти и нефтепродуктов. Состав сооружений магистральных трубопроводов Лекция №_2__ 1 академический час Киябаев Серик Нукпиевич Kiyabaev_s@vail. ru (Электронная почта преподавателя ) 1

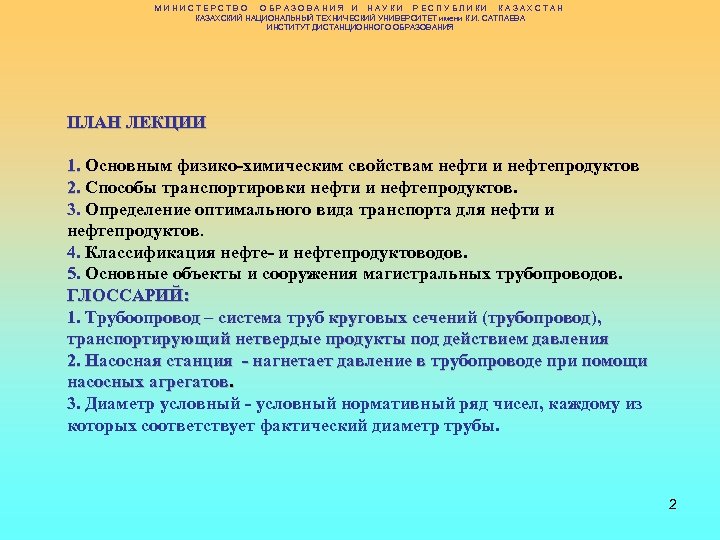

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ ПЛАН ЛЕКЦИИ 1. Основным физико-химическим свойствам нефти и нефтепродуктов 2. Способы транспортировки нефти и нефтепродуктов. 3. Определение оптимального вида транспорта для нефти и нефтепродуктов. 4. Классификация нефте- и нефтепродуктоводов. 5. Основные объекты и сооружения магистральных трубопроводов. ГЛОССАРИЙ: 1. Трубоопровод – система труб круговых сечений (трубопровод), транспортирующий нетвердые продукты под действием давления 2. Насосная станция - нагнетает давление в трубопроводе при помощи насосных агрегатов. 3. Диаметр условный - условный нормативный ряд чисел, каждому из которых соответствует фактический диаметр трубы. 2
1. Основным физико-химическим свойствам нефти и нефтепродуктов являются его плотность ρ и кинематическая вязкость ν. При изменении температуры эти параметры изменяются в широких пределах. С ростом температуры уменьшаются плотность и вязкость нефти и нефтепродуктов. Зависимость плотности от температуры определяется формулой Менделеева (вообще то эта формула справедлива почти для всех жидких и твердых тел): (1) где ρТ и ρ293 соответственно плотности нефти при температурах Т и 293 К, βр коэффициент объемного расширения, который зависит от значения плотности нефти ρ293 при температуре 293 К. Иногда используется другая формула: (2) в этих выражениях коэффициенты βр и ξ (коэффициент температурной поправки) в зависимости от плотности заданы в специальной таблице ([ρ]=кг/м 3, [ξ]=10 3 кг/(м 3∙К), [βр]=10 61 /К). Коэффициент температурной поправки ξ в случае отсутствия таблицы, или в случае выхода значений ρ293 за пределы интервалов таблицы, приближенно можно найти следующим образом: (3) 3

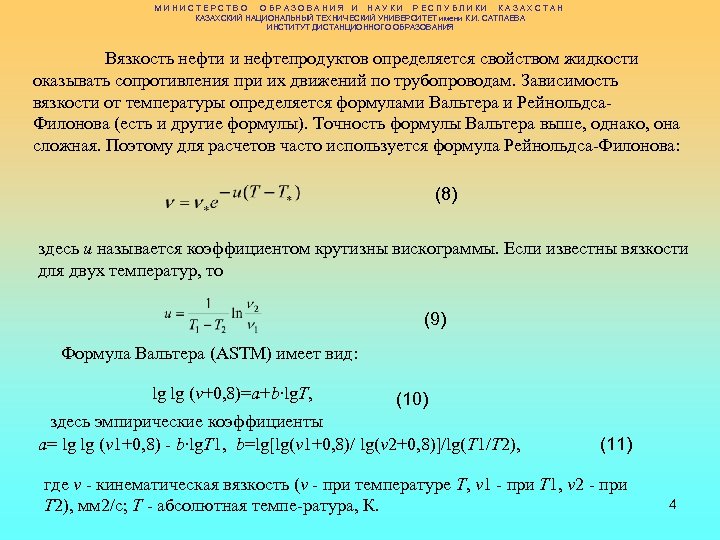

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Вязкость нефти и нефтепродуктов определяется свойством жидкости оказывать сопротивления при их движений по трубопроводам. Зависимость вязкости от температуры определяется формулами Вальтера и Рейнольдса Филонова (есть и другие формулы). Точность формулы Вальтера выше, однако, она сложная. Поэтому для расчетов часто используется формула Рейнольдса Филонова: (8) здесь u называется коэффициентом крутизны вискограммы. Если известны вязкости для двух температур, то (9) Формула Вальтера (ASTM) имеет вид: lg lg (ν+0, 8)=a+b∙lg. T, (10) здесь эмпирические коэффициенты a= lg lg (ν 1+0, 8) b∙lg. T 1, b=lg[lg(ν 1+0, 8)/ lg(ν 2+0, 8)]/lg(T 1/T 2), (11) где ν кинематическая вязкость (ν при температуре T, ν 1 при T 1, ν 2 при T 2), мм 2/с; Т абсолютная темпе ратура, К. 4

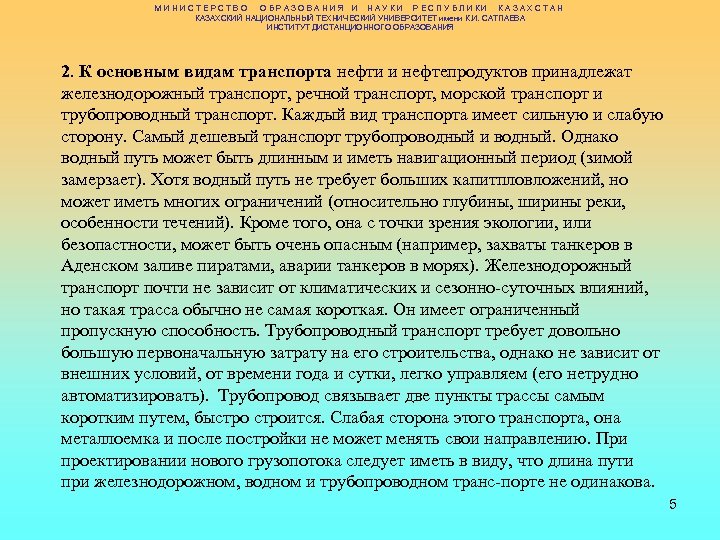

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 2. К основным видам транспорта нефти и нефтепродуктов принадлежат железнодорожный транспорт, речной транспорт, морской транспорт и трубопроводный транспорт. Каждый вид транспорта имеет сильную и слабую сторону. Самый дешевый транспорт трубопроводный и водный. Однако водный путь может быть длинным и иметь навигационный период (зимой замерзает). Хотя водный путь не требует больших капитпловложений, но может иметь многих ограничений (относительно глубины, ширины реки, особенности течений). Кроме того, она с точки зрения экологии, или безопастности, может быть очень опасным (например, захваты танкеров в Аденском заливе пиратами, аварии танкеров в морях). Железнодорожный транспорт почти не зависит от климатических и сезонно суточных влияний, но такая трасса обычно не самая короткая. Он имеет ограниченный пропускную способность. Трубопроводный транспорт требует довольно большую первоначальную затрату на его строительства, однако не зависит от внешних условий, от времени года и сутки, легко управляем (его нетрудно автоматизировать). Трубопровод связывает две пункты трассы самым коротким путем, быстроится. Слабая сторона этого транспорта, она металлоемка и после постройки не может менять свои направлению. При проектировании нового грузопотока следует иметь в виду, что длина пути при железнодорожном, водном и трубопроводном транс порте не одинакова. 5
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 3. Наикратчайший путь трубопроводная магистраль, наиболее длинный речной путь. При выборе способа транспорта в зависимости от наличия водных и железнодорожных путей на всем протяжении, между пунктами рассматривают комбинированные варианты способов транспорта (например, водного с железнодорожным). При выборе того или иного вида транспорта и их взаимодействия необходимо принимать во внимание не только технико экономические особенности, но и достигнутый уровень развития, технико экономические показа тели, сферы наиболее экономичного применения транспорта этих видов, региональные особенности и др. В связи с этим возникает вопрос о выборе наивыгоднейшего способа транспортировки. По действую щей в настоящее время методике эта задача решается путем сопос тавления приведенных годовых расходов по различным видам транс порта, которые состоят из капиталовложения и из эксплуатационных расходов. Оптимальным считается вариант с наименьшими приведенными годовыми расходами. В общем виде приведенные расходы Р (в у. е. /год) выражаются формулой: Р = Э + ЕК, где Э эксплуатационные расходы, К капиталовложения, определяемые для соответствующего вида транспорта, Е нормативный коэффициент капиталь ных вложений (для нефтегазовой промышленности Е = 0, 12 1/год). Е=1/Т, где Т 6 нормативный срок окупаемости (для нефтегазовой промыш ленности = 8, 3 года). Т

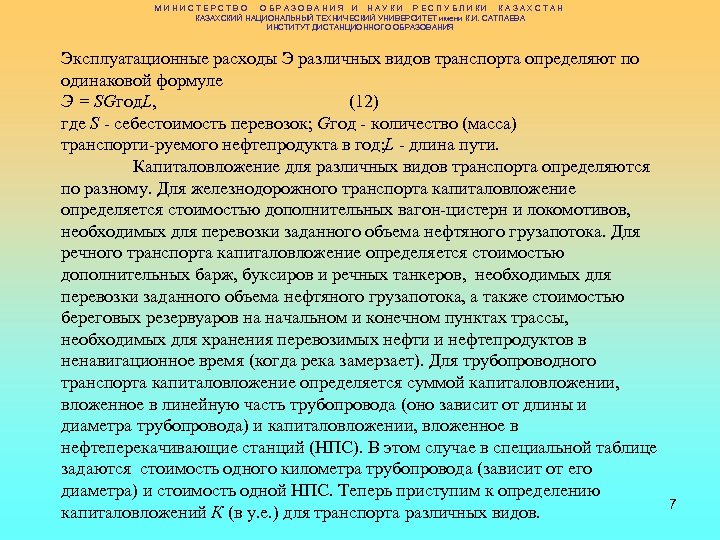

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Эксплуатационные расходы Э различных видов транспорта определяют по одинаковой формуле Э = SGгод. L, (12) где S себестоимость перевозок; Gгод количество (масса) транспорти руемого нефтепродукта в год; - длина пути. L Капиталовложение для различных видов транспорта определяются по разному. Для железнодорожного транспорта капиталовложение определяется стоимостью дополнительных вагон цистерн и локомотивов, необходимых для перевозки заданного объема нефтяного грузапотока. Для речного транспорта капиталовложение определяется стоимостью дополнительных барж, буксиров и речных танкеров, необходимых для перевозки заданного объема нефтяного грузапотока, а также стоимостью береговых резервуаров на начальном и конечном пунктах трассы, необходимых для хранения перевозимых нефти и нефтепродуктов в ненавигационное время (когда река замерзает). Для трубопроводного транспорта капиталовложение определяется суммой капиталовложении, вложенное в линейную часть трубопровода (оно зависит от длины и диаметра трубопровода) и капиталовложении, вложенное в нефтеперекачивающие станций (НПС). В этом случае в специальной таблице задаются стоимость одного километра трубопровода (зависит от его диаметра) и стоимость одной НПС. Теперь приступим к определению капиталовложений К (в у. е. ) для транспорта различных видов. 7

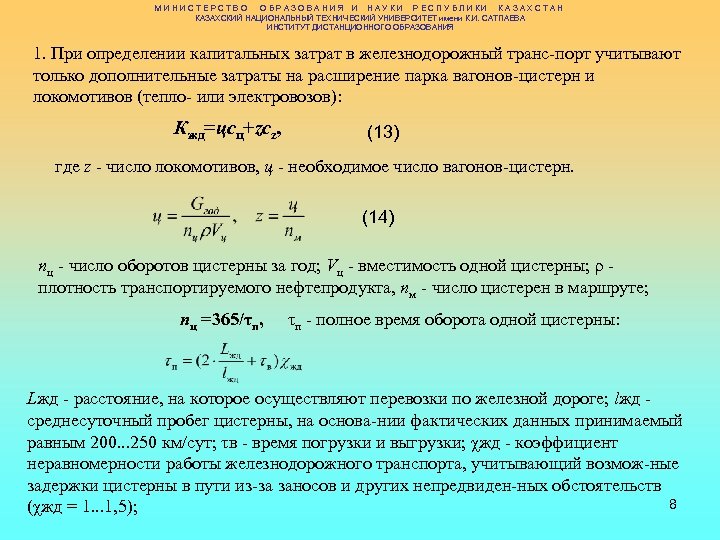

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 1. При определении капитальных затрат в железнодорожный транс порт учитывают только дополнительные затраты на расширение парка вагонов цистерн и локомотивов (тепло или электровозов): Кжд=цсц+zcz, (13) где z число локомотивов, ц необходимое число вагонов цистерн. (14) nц число оборотов цистерны за год; Vц вместимость одной цистерны; ρ плотность транспортируемого нефтепродукта, nм число цистерен в маршруте; nц =365/τп, τп полное время оборота одной цистерны: Lжд расстояние, на которое осуществляют перевозки по железной дороге; lжд среднесуточный пробег цистерны, на основа нии фактических данных принимаемый равным 200. . . 250 км/сут; τв время погрузки и выгрузки; χжд коэффициент неравномерности работы железнодорожного транспорта, учитывающий возмож ные задержки цистерны в пути из за заносов и других непредвиден ных обстоятельств 8 (χжд = 1. . . 1, 5);

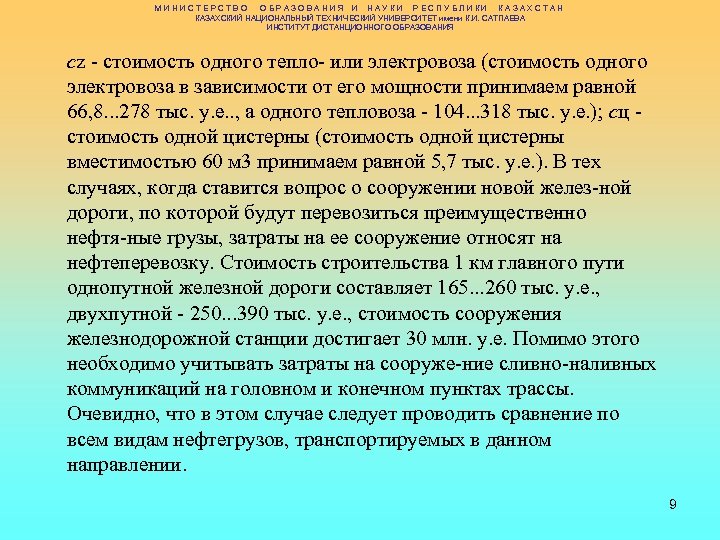

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ cz стоимость одного тепло или электровоза (стоимость одного электровоза в зависимости от его мощности принимаем равной 66, 8. . . 278 тыс. у. е. . , а одного тепловоза 104. . . 318 тыс. у. е. ); сц стоимость одной цистерны (стоимость одной цистерны вместимостью 60 м 3 принимаем равной 5, 7 тыс. у. е. ). В тех случаях, когда ставится вопрос о сооружении новой желез ной дороги, по которой будут перевозиться преимущественно нефтя ные грузы, затраты на ее сооружение относят на нефтеперевозку. Стоимость строительства 1 км главного пути однопутной железной дороги составляет 165. . . 260 тыс. у. е. , двухпутной 250. . . 390 тыс. у. е. , стоимость сооружения железнодорожной станции достигает 30 млн. у. е. Помимо этого необходимо учитывать затраты на сооруже ние сливно наливных коммуникаций на головном и конечном пунктах трассы. Очевидно, что в этом случае следует проводить сравнение по всем видам нефтегрузов, транспортируемых в данном направлении. 9

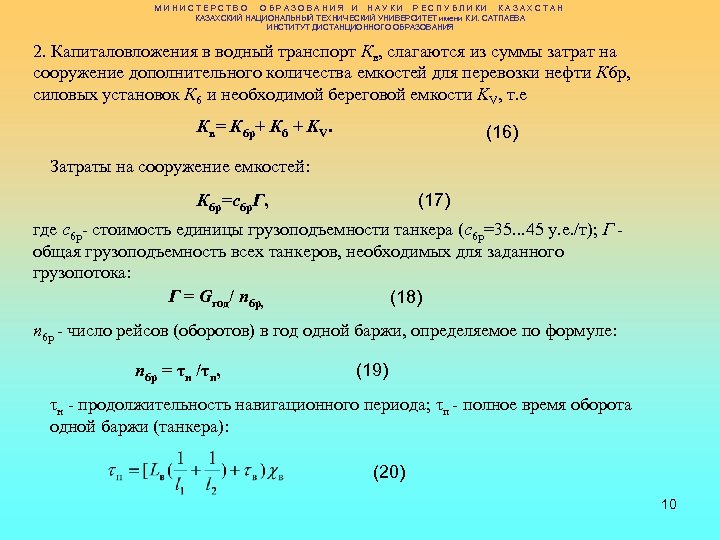

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 2. Капиталовложения в водный транспорт Кв, слагаются из суммы затрат на сооружение дополнительного количества емкостей для перевозки нефти К 6 р, силовых установок К 6 и необходимой береговой емкости KV, т. е Кв= К 6 р+ Кб + KV. (16) Затраты на сооружение емкостей: (17) К 6 р=с6 р. Г, где с6 р стоимость единицы грузоподъемности танкера (с6 р=35. . . 45 у. е. /т); Г общая грузоподъемность всех танкеров, необходимых для заданного грузопотока: Г = Gгод/ n 6 р, (18) n 6 р число рейсов (оборотов) в год одной баржи, определяемое по формуле: n 6 р = τн /τп, (19) τн продолжительность навигационного периода; τп полное время оборота одной баржи (танкера): (20) 10

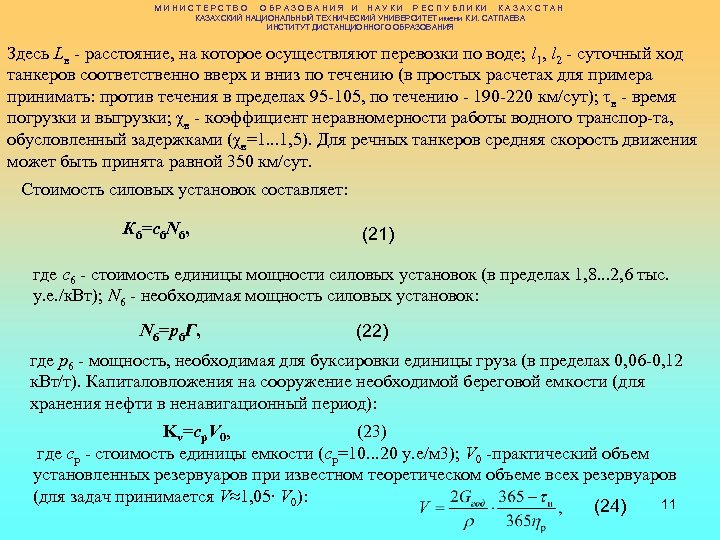

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Здесь Lв расстояние, на которое осуществляют перевозки по воде; l 1, l 2 суточный ход танкеров соответственно вверх и вниз по течению (в простых расчетах для примера принимать: против течения в пределах 95 105, по течению 190 220 км/сут); τв время погрузки и выгрузки; χв коэффициент неравномерности работы водного транспор та, обусловленный задержками (χв=1. . . 1, 5). Для речных танкеров средняя скорость движения может быть принята равной 350 км/сут. Стоимость силовых установок составляет: Кб=сб. Nб, (21) где с6 стоимость единицы мощности силовых установок (в пределах 1, 8. . . 2, 6 тыс. у. е. /к. Вт); N 6 необходимая мощность силовых установок: N 6=рб. Г, (22) где р6 мощность, необходимая для буксировки единицы груза (в пределах 0, 06 0, 12 к. Вт/т). Капиталовложения на сооружение необходимой береговой емкости (для хранения нефти в ненавигационный период): Kv=cp. V 0, (23) где ср стоимость единицы емкости (ср=10. . . 20 у. е/м 3); V 0 практический объем установленных резервуаров при известном теоретическом объеме всех резервуаров (для задач принимается V≈1, 05∙ V 0): 11 (24)

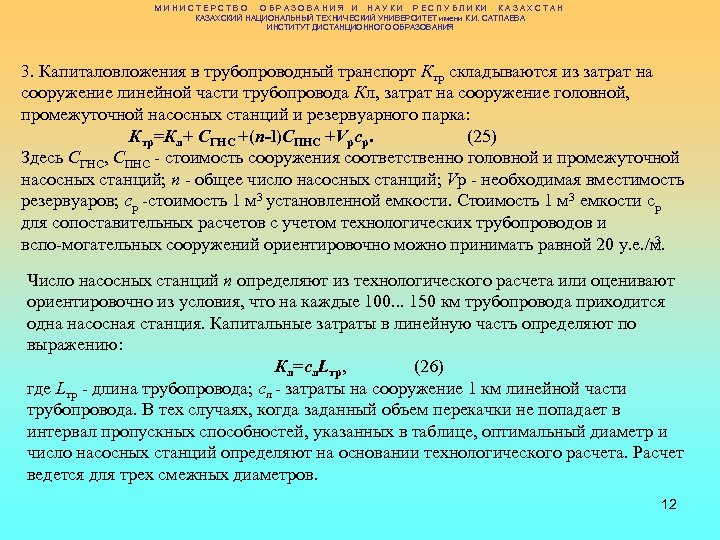

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 3. Капиталовложения в трубопроводный транспорт Ктр складываются из затрат на сооружение линейной части трубопровода Кл, затрат на сооружение головной, промежуточной насосных станций и резервуарного парка: Ктр=Кл+ СГНС +(n-l)СПНС +Vpcp. (25) Здесь СГНС, СПНС стоимость сооружения соответственно головной и промежуточной насосных станций; п общее число насосных станций; Vp необходимая вместимость резервуаров; ср стоимость 1 м 3 установленной емкости. Стоимость 1 м 3 емкости ср для сопоставительных расчетов с учетом технологических трубопроводов и 3 вспо могательных сооружений ориентировочно можно принимать равной 20 у. е. /м. Число насосных станций п определяют из технологического расчета или оценивают ориентировочно из условия, что на каждые 100. . . 150 км трубопровода приходится одна насосная станция. Капитальные затраты в линейную часть определяют по выражению: Кл=сл. Lтр, (26) где Lтр длина трубопровода; сл затраты на сооружение 1 км линейной части трубопровода. В тех случаях, когда заданный объем перекачки не попадает в интервал пропускных способностей, указанных в таблице, оптимальный диаметр и число насосных станций определяют на основании технологического расчета. Расчет ведется для трех смежных диаметров. 12

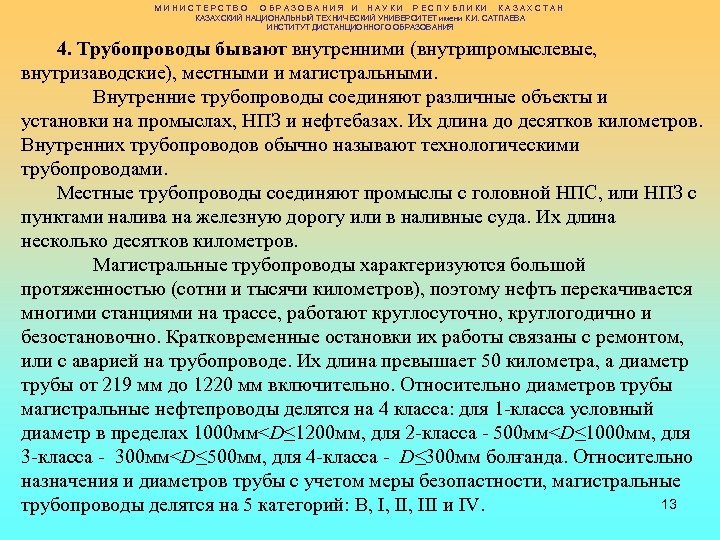

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 4. Трубопроводы бывают внутренними (внутрипромыслевые, внутризаводские), местными и магистральными. Внутренние трубопроводы соединяют различные объекты и установки на промыслах, НПЗ и нефтебазах. Их длина до десятков километров. Внутренних трубопроводов обычно называют технологическими трубопроводами. Местные трубопроводы соединяют промыслы с головной НПС, или НПЗ с пунктами налива на железную дорогу или в наливные суда. Их длина несколько десятков километров. Магистральные трубопроводы характеризуются большой протяженностью (сотни и тысячи километров), поэтому нефть перекачивается многими станциями на трассе, работают круглосуточно, круглогодично и безостановочно. Кратковременные остановки их работы связаны с ремонтом, или с аварией на трубопроводе. Их длина превышает 50 километра, а диаметр трубы от 219 мм до 1220 мм включительно. Относительно диаметров трубы магистральные нефтепроводы делятся на 4 класса: для 1 класса условный диаметр в пределах 1000 мм<D≤ 1200 мм, для 2 класса 500 мм<D≤ 1000 мм, для 3 класса 300 мм<D≤ 500 мм, для 4 класса D≤ 300 мм болғанда. Относительно назначения и диаметров трубы с учетом меры безопастности, магистральные 13 трубопроводы делятся на 5 категорий: В, I, III и IV.

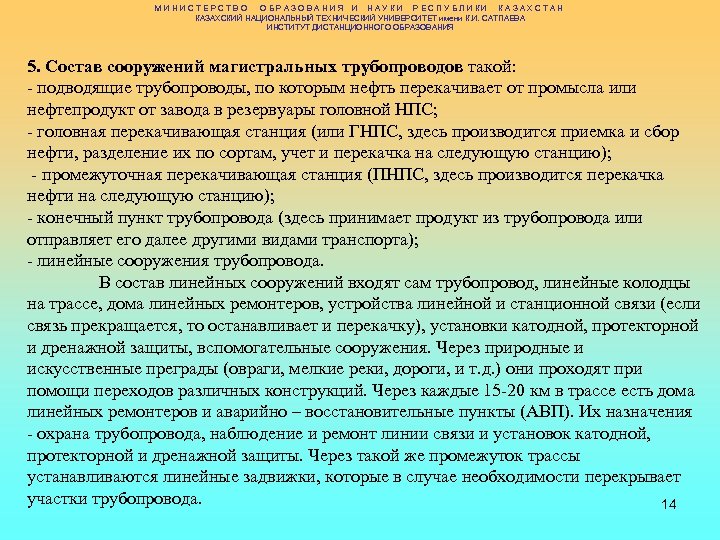

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ 5. Состав сооружений магистральных трубопроводов такой: подводящие трубопроводы, по которым нефть перекачивает от промысла или нефтепродукт от завода в резервуары головной НПС; головная перекачивающая станция (или ГНПС, здесь производится приемка и сбор нефти, разделение их по сортам, учет и перекачка на следующую станцию); промежуточная перекачивающая станция (ПНПС, здесь производится перекачка нефти на следующую станцию); конечный пункт трубопровода (здесь принимает продукт из трубопровода или отправляет его далее другими видами транспорта); линейные сооружения трубопровода. В состав линейных сооружений входят сам трубопровод, линейные колодцы на трассе, дома линейных ремонтеров, устройства линейной и станционной связи (если связь прекращается, то останавливает и перекачку), установки катодной, протекторной и дренажной защиты, вспомогательные сооружения. Через природные и искусственные преграды (овраги, мелкие реки, дороги, и т. д. ) они проходят при помощи переходов различных конструкций. Через каждые 15 20 км в трассе есть дома линейных ремонтеров и аварийно – восстановительные пункты (АВП). Их назначения охрана трубопровода, наблюдение и ремонт линии связи и установок катодной, протекторной и дренажной защиты. Через такой же промежуток трассы устанавливаются линейные задвижки, которые в случае необходимости перекрывает участки трубопровода. 14

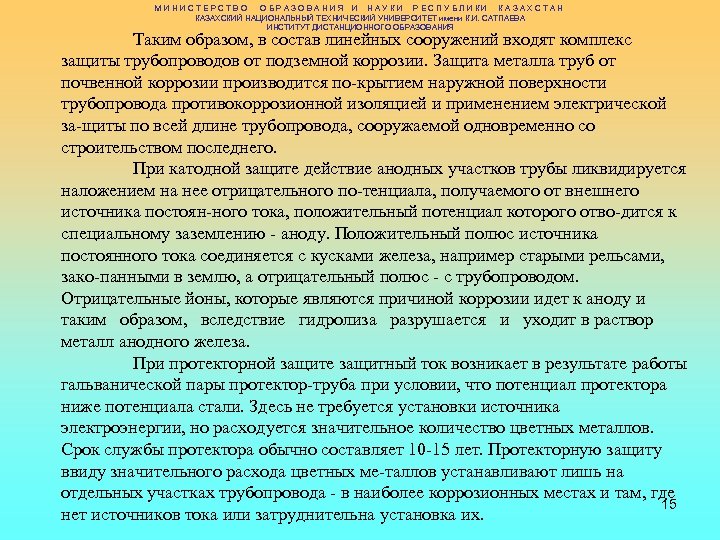

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Таким образом, в состав линейных сооружений входят комплекс защиты трубопроводов от подземной коррозии. Защита металла труб от почвенной коррозии производится по крытием наружной поверхности трубопровода противокоррозионной изоляцией и применением электрической за щиты по всей длине трубопровода, сооружаемой одновременно со строительством последнего. При катодной защите действие анодных участков трубы ликвидируется наложением на нее отрицательного по тенциала, получаемого от внешнего источника постоян ного тока, положительный потенциал которого отво дится к специальному заземлению аноду. Положительный полюс источника постоянного тока соединяется с кусками железа, например старыми рельсами, зако панными в землю, а отрицательный полюс с трубопроводом. Отрицательные йоны, которые являются причиной коррозии идет к аноду и таким образом, вследствие гидролиза разрушается и уходит в раствор металл анодного железа. При протекторной защите защитный ток возникает в результате работы гальванической пары протектор труба при условии, что потенциал протектора ниже потенциала стали. Здесь не требуется установки источника электроэнергии, но расходуется значительное количество цветных металлов. Срок службы протектора обычно составляет 10 15 лет. Протекторную защиту ввиду значительного расхода цветных ме таллов устанавливают лишь на отдельных участках трубопровода в наиболее коррозионных местах и там, где 15 нет источников тока или затруднительна установка их.

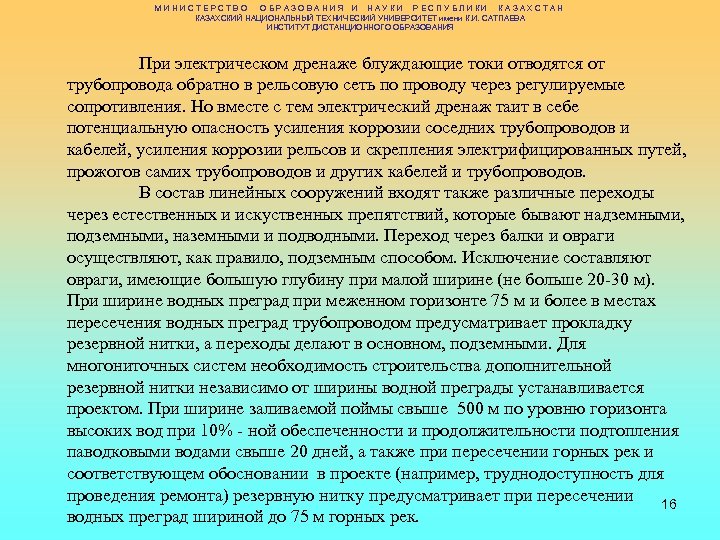

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ При электрическом дренаже блуждающие токи отводятся от трубопровода обратно в рельсовую сеть по проводу через регулируемые сопротивления. Но вместе с тем электрический дренаж таит в себе потенциальную опасность усиления коррозии соседних трубопроводов и кабелей, усиления коррозии рельсов и скрепления электрифицированных путей, прожогов самих трубопроводов и других кабелей и трубопроводов. В состав линейных сооружений входят также различные переходы через естественных и искуственных препятствий, которые бывают надземными, подземными, наземными и подводными. Переход через балки и овраги осуществляют, как правило, подземным способом. Исключение составляют овраги, имеющие большую глубину при малой ширине (не больше 20 30 м). При ширине водных преград при меженном горизонте 75 м и более в местах пересечения водных преград трубопроводом предусматривает прокладку резервной нитки, а переходы делают в основном, подземными. Для многониточных систем необходимость строительства дополнительной резервной нитки независимо от ширины водной преграды устанавливается проектом. При ширине заливаемой поймы свыше 500 м по уровню горизонта высоких вод при 10% ной обеспеченности и продолжительности подтопления паводковыми водами свыше 20 дней, а также при пересечении горных рек и соответствующем обосновании в проекте (например, труднодоступность для проведения ремонта) резервную нитку предусматривает при пересечении 16 водных преград шириной до 75 м горных рек.

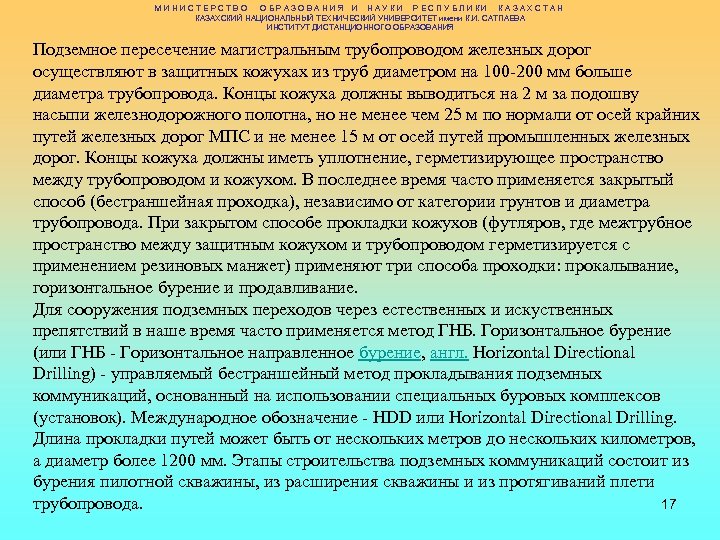

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Подземное пересечение магистральным трубопроводом железных дорог осуществляют в защитных кожухах из труб диаметром на 100 200 мм больше диаметра трубопровода. Концы кожуха должны выводиться на 2 м за подошву насыпи железнодорожного полотна, но не менее чем 25 м по нормали от осей крайних путей железных дорог МПС и не менее 15 м от осей путей промышленных железных дорог. Концы кожуха должны иметь уплотнение, герметизирующее пространство между трубопроводом и кожухом. В последнее время часто применяется закрытый способ (бестраншейная проходка), независимо от категории грунтов и диаметра трубопровода. При закрытом способе прокладки кожухов (футляров, где межтрубное пространство между защитным кожухом и трубопроводом герметизируется с применением резиновых манжет) применяют три способа проходки: прокалывание, горизонтальное бурение и продавливание. Для сооружения подземных переходов через естественных и искуственных препятствий в наше время часто применяется метод ГНБ. Горизонтальное бурение (или ГНБ Горизонтальное направленное бурение, англ. Horizontal Directional Drilling) управляемый бестраншейный метод прокладывания подземных коммуникаций, основанный на использовании специальных буровых комплексов (установок). Международное обозначение HDD или Horizontal Directional Drilling. Длина прокладки путей может быть от нескольких метров до нескольких километров, а диаметр более 1200 мм. Этапы строительства подземных коммуникаций состоит из бурения пилотной скважины, из расширения скважины и из протягиваний плети 17 трубопровода.

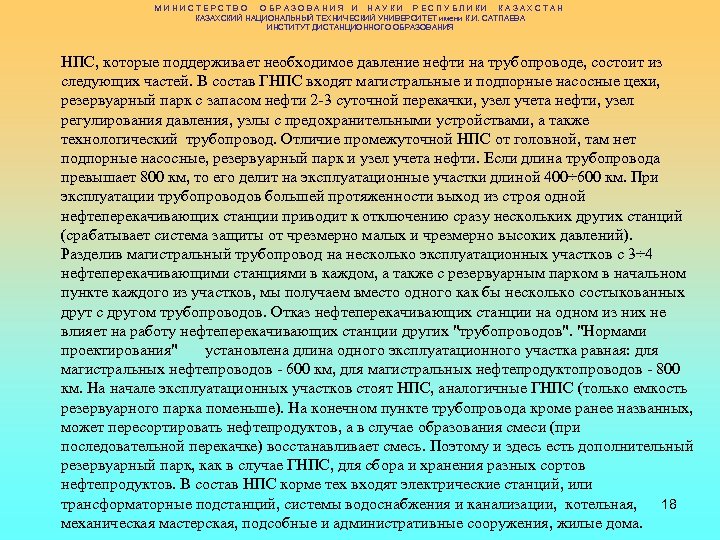

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ НПС, которые поддерживает необходимое давление нефти на трубопроводе, состоит из следующих частей. В состав ГНПС входят магистральные и подпорные насосные цехи, резервуарный парк с запасом нефти 2 3 суточной перекачки, узел учета нефти, узел регулирования давления, узлы с предохранительными устройствами, а также технологический трубопровод. Отличие промежуточной НПС от головной, там нет подпорные насосные, резервуарный парк и узел учета нефти. Если длина трубопровода превышает 800 км, то его делит на эксплуатационные участки длиной 400÷ 600 км. При эксплуатации трубопроводов большей протяженности выход из строя одной нефтеперекачивающих станции приводит к отключению сразу нескольких других станций (срабатывает система защиты от чрезмерно малых и чрезмерно высоких давлений). Разделив магистральный трубопровод на несколько эксплуатационных участков с 3÷ 4 нефтеперекачивающими станциями в каждом, а также с резервуарным парком в начальном пункте каждого из участков, мы получаем вместо одного как бы несколько состыкованных друт с другом трубопроводов. Отказ нефтеперекачивающих станции на одном из них не влияет на работу нефтеперекачивающих станции других "трубопроводов". "Нормами проектирования" установлена длина одного эксплуатационного участка равная: для магистральных нефтепроводов 600 км, для магистральных нефтепродуктопроводов 800 км. На начале эксплуатационных участков стоят НПС, аналогичные ГНПС (только емкость резервуарного парка поменьше). На конечном пункте трубопровода кроме ранее названных, может пересортировать нефтепродуктов, а в случае образования смеси (при последовательной перекачке) восстанавливает смесь. Поэтому и здесь есть дополнительный резервуарный парк, как в случае ГНПС, для сбора и хранения разных сортов нефтепродуктов. В состав НПС корме тех входят электрические станций, или трансформаторные подстанций, системы водоснабжения и канализации, котельная, 18 механическая мастерская, подсобные и административные сооружения, жилые дома.

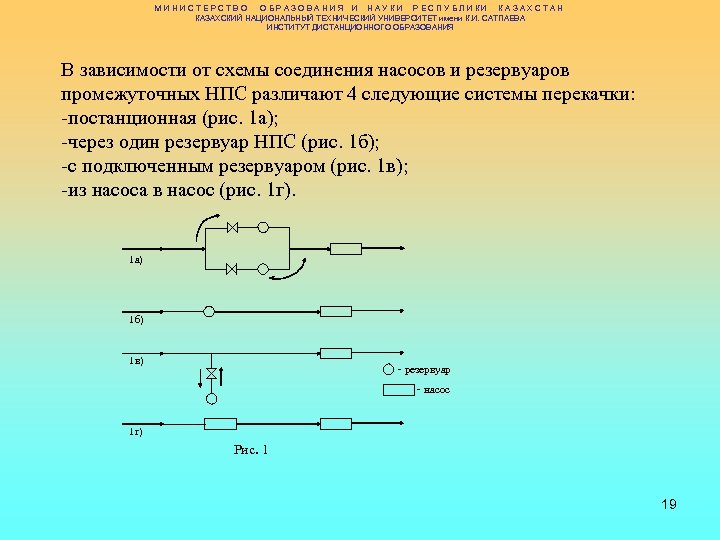

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ В зависимости от схемы соединения насосов и резервуаров промежуточных НПС различают 4 следующие системы перекачки: постанционная (рис. 1 а); через один резервуар НПС (рис. 1 б); с подключенным резервуаром (рис. 1 в); из насоса в насос (рис. 1 г). 1 а) 1 б) 1 в) резервуар насос 1 г) Рис. 1 19

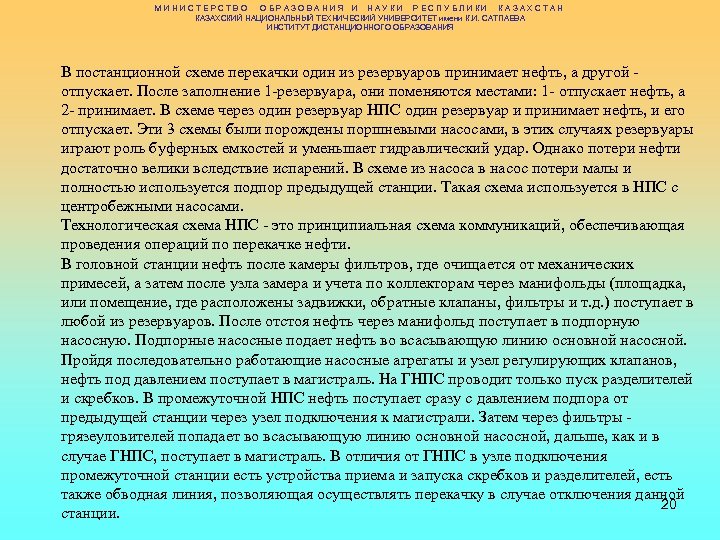

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ В постанционной схеме перекачки один из резервуаров принимает нефть, а другой отпускает. После заполнение 1 резервуара, они поменяются местами: 1 отпускает нефть, а 2 принимает. В схеме через один резервуар НПС один резервуар и принимает нефть, и его отпускает. Эти 3 схемы были порождены поршневыми насосами, в этих случаях резервуары играют роль буферных емкостей и уменьшает гидравлический удар. Однако потери нефти достаточно велики вследствие испарений. В схеме из насоса в насос потери малы и полностью используется подпор предыдущей станции. Такая схема используется в НПС с центробежными насосами. Технологическая схема НПС это принципиальная схема коммуникаций, обеспечивающая проведения операций по перекачке нефти. В головной станции нефть после камеры фильтров, где очищается от механических примесей, а затем после узла замера и учета по коллекторам через манифольды (площадка, или помещение, где расположены задвижки, обратные клапаны, фильтры и т. д. ) поступает в любой из резервуаров. После отстоя нефть через манифольд поступает в подпорную насосную. Подпорные насосные подает нефть во всасывающую линию основной насосной. Пройдя последовательно работающие насосные агрегаты и узел регулирующих клапанов, нефть под давлением поступает в магистраль. На ГНПС проводит только пуск разделителей и скребков. В промежуточной НПС нефть поступает сразу с давлением подпора от предыдущей станции через узел подключения к магистрали. Затем через фильтры грязеуловителей попадает во всасывающую линию основной насосной, дальше, как и в случае ГНПС, поступает в магистраль. В отличия от ГНПС в узле подключения промежуточной станции есть устройства приема и запуска скребков и разделителей, есть также обводная линия, позволяющая осуществлять перекачку в случае отключения данной 20 станции.

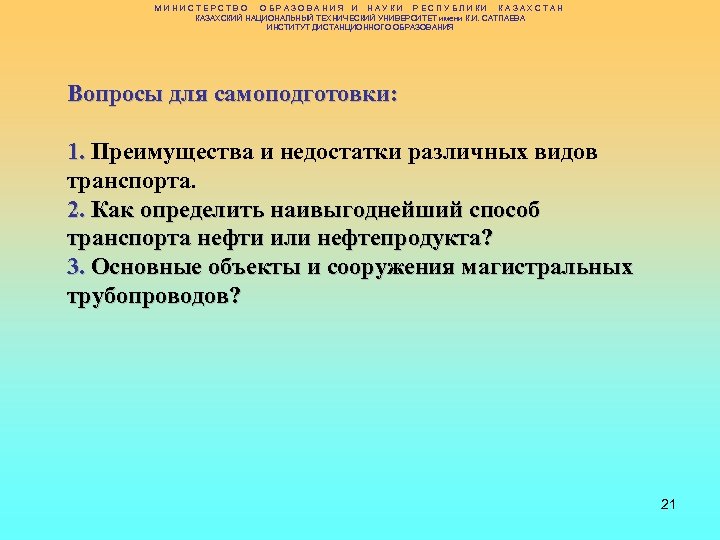

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Вопросы для самоподготовки: 1. Преимущества и недостатки различных видов транспорта. 2. Как определить наивыгоднейший способ транспорта нефти или нефтепродукта? 3. Основные объекты и сооружения магистральных трубопроводов? 21
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Литература и ссылки на интернет ресурсы: 1. Р. А. Алиев, В. Д. Белоусов, А. Г. Немудров и др. «Трубопроводный транспорт нефти и газа» . Москва. Недра. 1988. - 368 с. 2. А. А. Коршак, Н. Н. Шманов, Е. С. Махмотов и др. Магистральные трубопроводы. Уфа. Издательство ООО «Дизайн. Полиграф. Сервис» . 2008. - 448 с. 3. С. Н. Киябаев. Учебно-методический комплекс по дисциплине «Магистральные трубопроводы (1 -часть)» для студентов Каз. НТУ имени К. И. Сатпаева по специальности 050729 Строительство. Алматы. 2012. - 123 с. 4. П. И. Тугунов, В. Ф. Новоселов, А. А. Коршак, А. М. Шаммазов. «Типовые расчеты при проектировании и эксплуатации нефтебаз и нефтепроводов» . Уфа. Издательство ООО «Дизайн. Полиграф. Сервис» . 2002. -658 с. 22
