Министерство образования и науки Республики Казахстан АО «Национальный научно-технологический холдинг «Парасат» ТОО «Институт сейсмологии» РАЗВИТИЕ СЕЙСМОЛОГИЧЕСКОЙ НАУКИ В КАЗАХСТАНЕ Т. Абаканов, А. Н. Ли, Р. К. Садыров 1

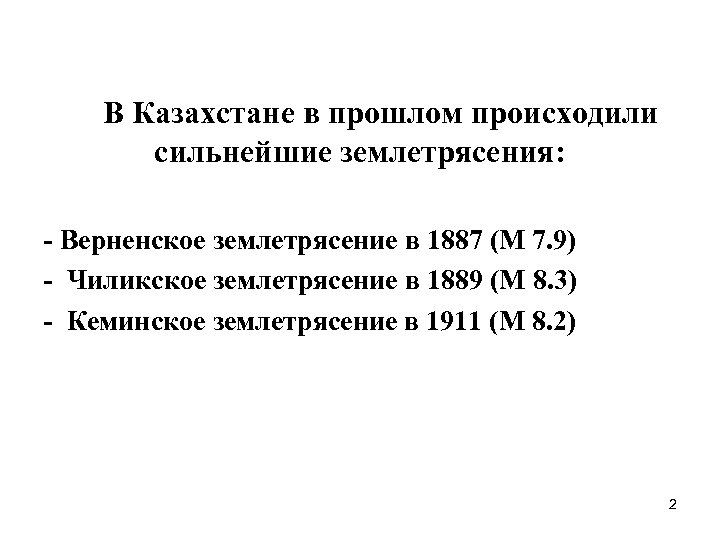

В Казахстане в прошлом происходили сильнейшие землетрясения: - Верненское землетрясение в 1887 (М 7. 9) - Чиликское землетрясение в 1889 (М 8. 3) - Кеминское землетрясение в 1911 (М 8. 2) 2

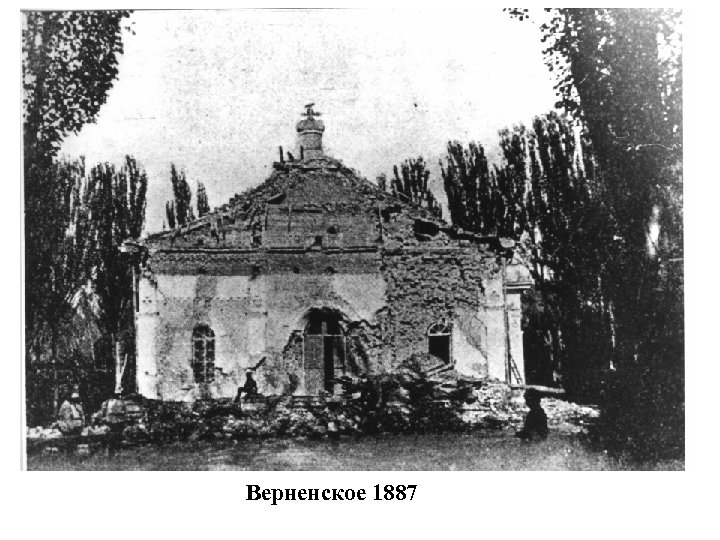

Верненское 1887

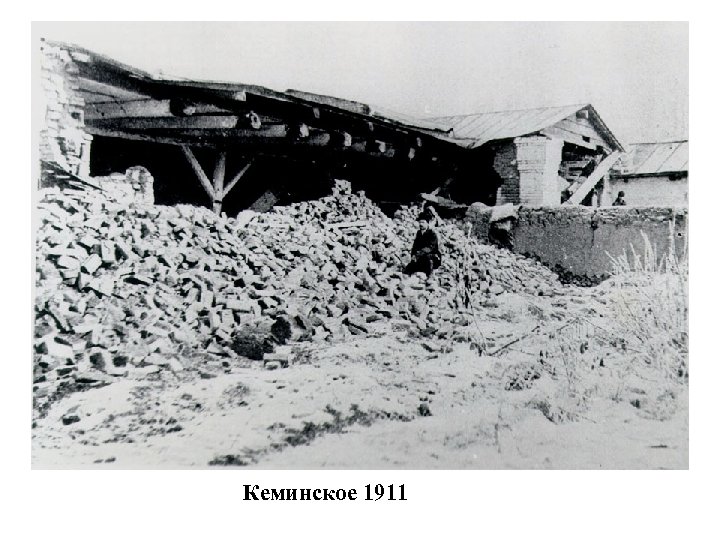

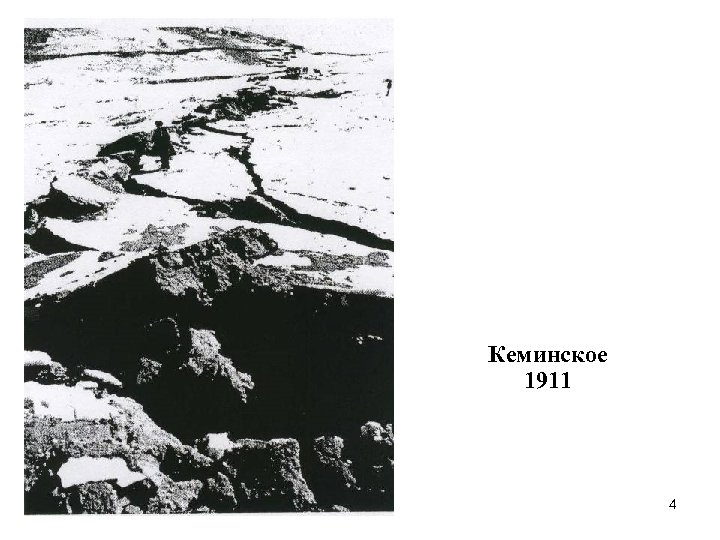

Кеминское 1911 4

Кеминское 1911

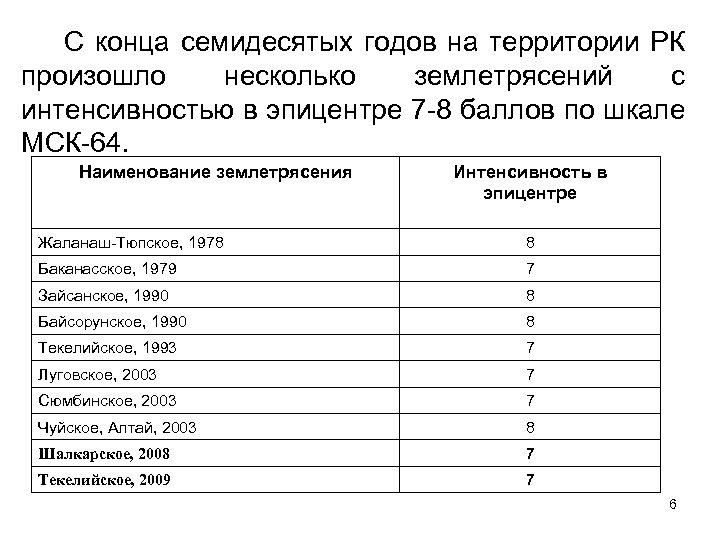

С конца семидесятых годов на территории РК произошло несколько землетрясений с интенсивностью в эпицентре 7 -8 баллов по шкале МСК-64. Наименование землетрясения Интенсивность в эпицентре Жаланаш-Тюпское, 1978 8 Баканасское, 1979 7 Зайсанское, 1990 8 Байсорунское, 1990 8 Текелийское, 1993 7 Луговское, 2003 7 Сюмбинское, 2003 7 Чуйское, Алтай, 2003 8 Шалкарское, 2008 7 Текелийское, 2009 7 6

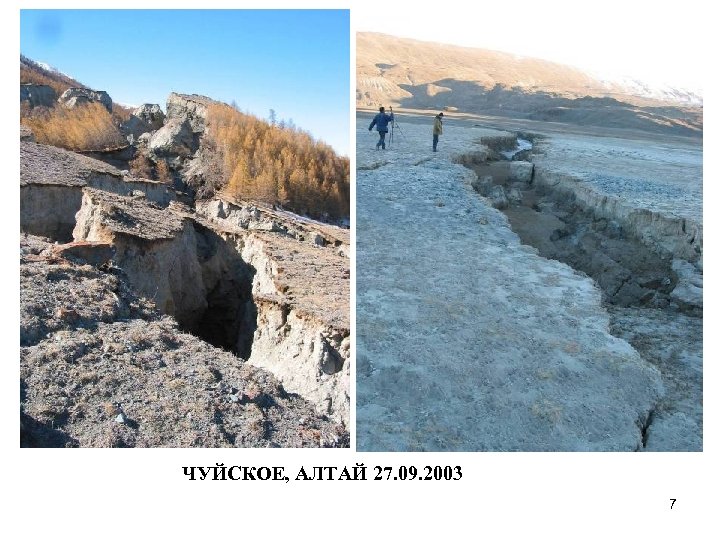

ЧУЙСКОЕ, АЛТАЙ 27. 09. 2003 7

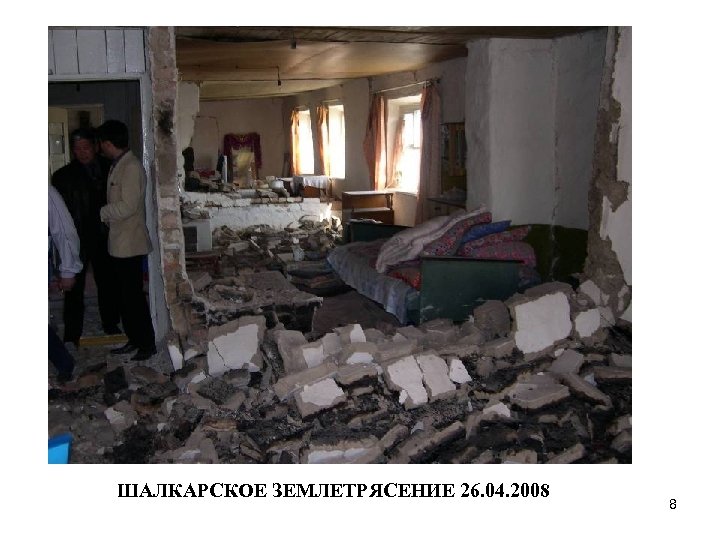

ШАЛКАРСКОЕ ЗЕМЛЕТРЯСЕНИЕ 26. 04. 2008 8

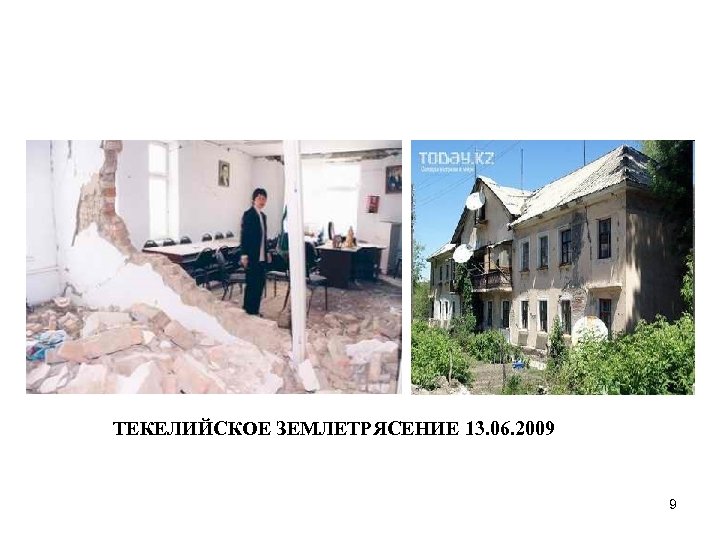

ТЕКЕЛИЙСКОЕ ЗЕМЛЕТРЯСЕНИЕ 13. 06. 2009 9

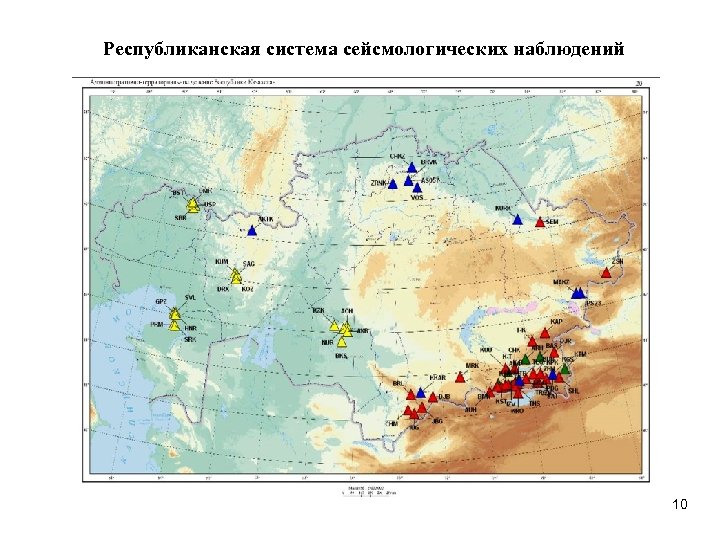

Республиканская система сейсмологических наблюдений 10

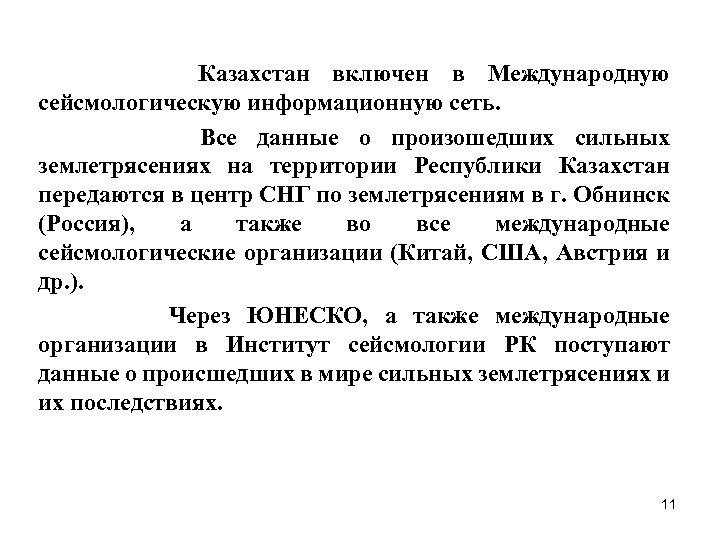

Казахстан включен в Международную сейсмологическую информационную сеть. Все данные о произошедших сильных землетрясениях на территории Республики Казахстан передаются в центр СНГ по землетрясениям в г. Обнинск (Россия), а также во все международные сейсмологические организации (Китай, США, Австрия и др. ). Через ЮНЕСКО, а также международные организации в Институт сейсмологии РК поступают данные о происшедших в мире сильных землетрясениях и их последствиях. 11

Международное сотрудничество осуществляется с сейсмологическими службами, и учреждениями, НИИ, общественными фондами и организациями следующих стран: ЯПОНИЯ 1. ЯПОНСКОЕ АГЕНСТВО МЕЖДУНАРОДНОГО СОТРУДНИЧЕСТВА (JICA) 2. МЕЖДУНАРОДНЫЙ ИНСТИТУТ СЕЙСМОЛОГИИ И СЕЙСМОСТОЙКОГО СТРОИТЕЛЬСТВА г. ЦУКУБО 3. АЗИАТСКИЙ ЦЕНТР СНИЖЕНИЯ РИСКА СТИХИЙНЫХ БЕДСТВИЙ г. КОБЕ 4. ГЕОГРАФИЧЕСКИЙ ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ г. КОБЕ КИТАЙ 1. ГОСУДАРСТВЕННОЕ СЕЙСМОЛОГИЧЕСКОЕ БЮРО КНР СЕЙСМОЛОГИЧЕСКОЕ БЮРО СУАР КНР 2. ДЕПАРТАМЕНТ МЕЖДУНАРОДНОГО СОТРУДНИЧЕСТВА ГСБ КНР 3. ИНСТИТУТ ГЕОДЕЗИЙ И КАРТОГРАФИИ СБ СУАР 4. ИНСТИТУТ ПРЕДОТВРАЩЕНИЯ СТИХИЙНЫХ БЕДСТВИЙ СБ СУАР 5. ГЕОФИЗИЧЕСКИЙ ИНСТИТУТ ГСБ КНР РОССИЯ 1. ОБЪЕДИНЕННЫЙ ИНСТИТУТ ФИЗИКИ ЗЕМЛИ РАН 2. НАУЧНАЯ СТАНЦИЯ ОБЪЕДИНЕННОГО ИНСТИТУТА ВЫСОКИХ ТЕМПЕРАТУР РАН 3. ИНСТИТУТ ГЕОФИЗИКИ СО РАН 4. ИНСТИТУТ ГЕОФИЗИКИ УРО РАН 5. НИИ ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОCТИ РАН 6. ИНСТИТУТ ПРОБЛЕМ ПЕРЕДАЧИ ИНФОРМАЦИИ РАН 7. ВОРОНЕЖСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ 8. ГЕОФИЗИЧЕСКАЯ СЛУЖБА СО РАН 9. МЕЖДУНАРОДНЫЙ ГЕОДИНАМИЧЕСКИЙ ЦЕНТР (БИШКЕК) ОРГАНИЗАЦИИ И УЧРЕЖДЕНИЯ США И ЕВРОПЕЙСКОГО СОЮЗА МАССАЧУСЕТСКИЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ ИНДИАНСКИЙ УНИВЕРСИТЕТ ИНСТИТУТ НАУКИ О ЗЕМЛЕ ЙЕНСКОГО УНИВЕРСИТЕТА (ГЕРМАНИЯ) ОТДЕЛ НАУКИ О ЗЕМЛЕ ТРИЕСТСКОГО УНИВЕРСИТЕТА (ИТАЛИЯ) КАНАДА, компания MDA, по обучению RADARSAT и In. SAR ИНСТИТУТ СЕЙСМОЛОГИИ НАН КЫРГЫЗСТАНА ИНСТИТУТ СЕЙСМОЛОГИИ АН УЗБЕКИСТАНА ЮНЕСКО 12

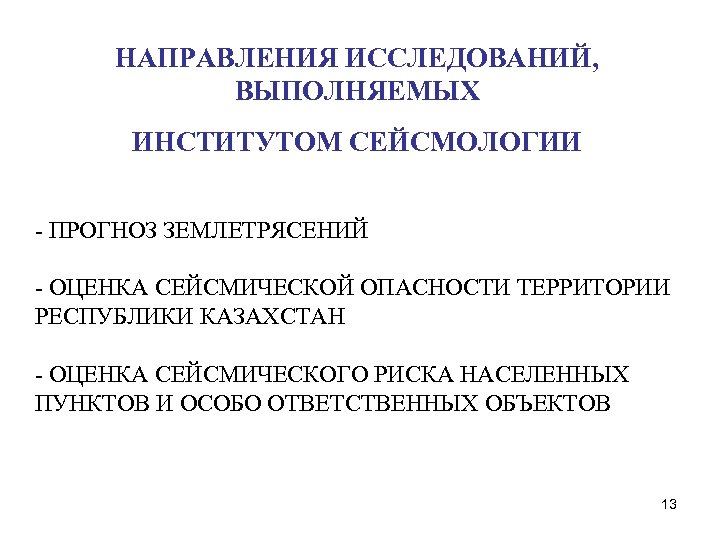

НАПРАВЛЕНИЯ ИССЛЕДОВАНИЙ, ВЫПОЛНЯЕМЫХ ИНСТИТУТОМ СЕЙСМОЛОГИИ - ПРОГНОЗ ЗЕМЛЕТРЯСЕНИЙ - ОЦЕНКА СЕЙСМИЧЕСКОЙ ОПАСНОСТИ ТЕРРИТОРИИ РЕСПУБЛИКИ КАЗАХСТАН - ОЦЕНКА СЕЙСМИЧЕСКОГО РИСКА НАСЕЛЕННЫХ ПУНКТОВ И ОСОБО ОТВЕТСТВЕННЫХ ОБЪЕКТОВ 13

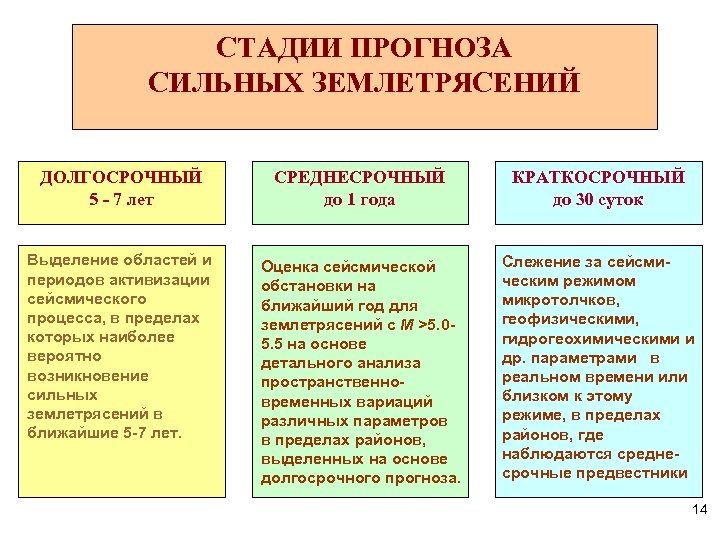

СТАДИИ ПРОГНОЗА СИЛЬНЫХ ЗЕМЛЕТРЯСЕНИЙ ДОЛГОСРОЧНЫЙ 5 - 7 лет СРЕДНЕСРОЧНЫЙ до 1 года КРАТКОСРОЧНЫЙ до 30 суток Выделение областей и периодов активизации сейсмического процесса, в пределах которых наиболее вероятно возникновение сильных землетрясений в ближайшие 5 -7 лет. Оценка сейсмической обстановки на ближайший год для землетрясений с М >5. 05. 5 на основе детального анализа пространственновременных вариаций различных параметров в пределах районов, выделенных на основе долгосрочного прогноза. Слежение за сейсмическим режимом микротолчков, геофизическими, гидрогеохимическими и др. параметрами в реальном времени или близком к этому режиме, в пределах районов, где наблюдаются среднесрочные предвестники 14

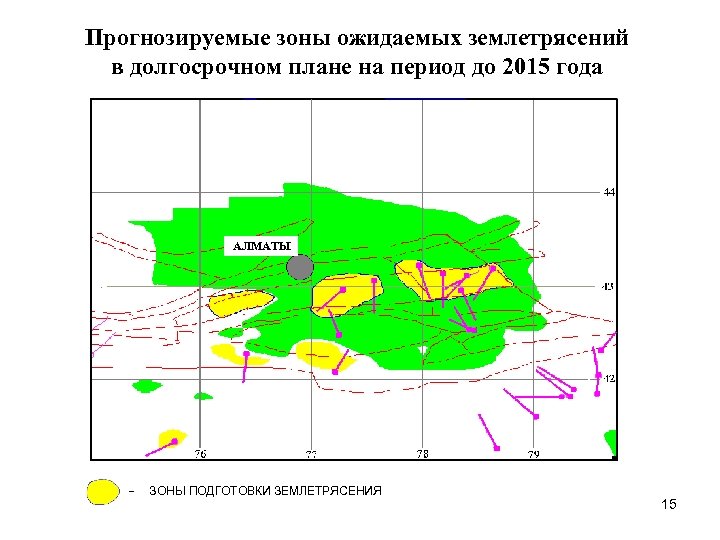

Прогнозируемые зоны ожидаемых землетрясений в долгосрочном плане на период до 2015 года АЛМАТЫ - ЗОНЫ ПОДГОТОВКИ ЗЕМЛЕТРЯСЕНИЯ 15

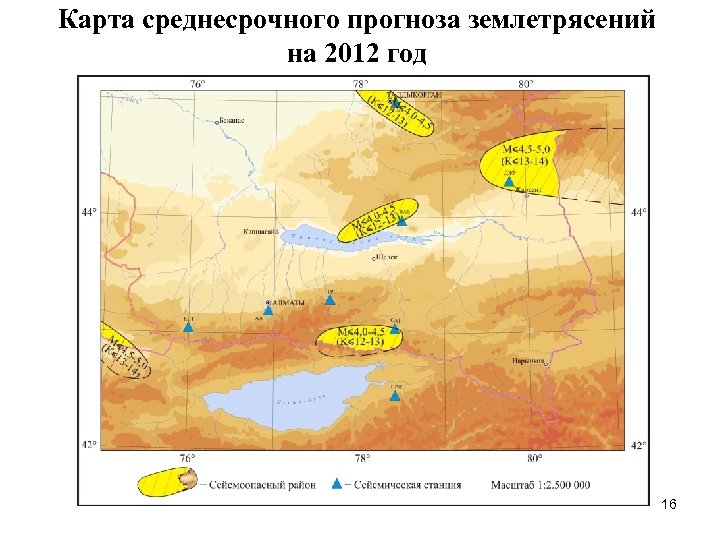

Карта среднесрочного прогноза землетрясений на 2012 год 16

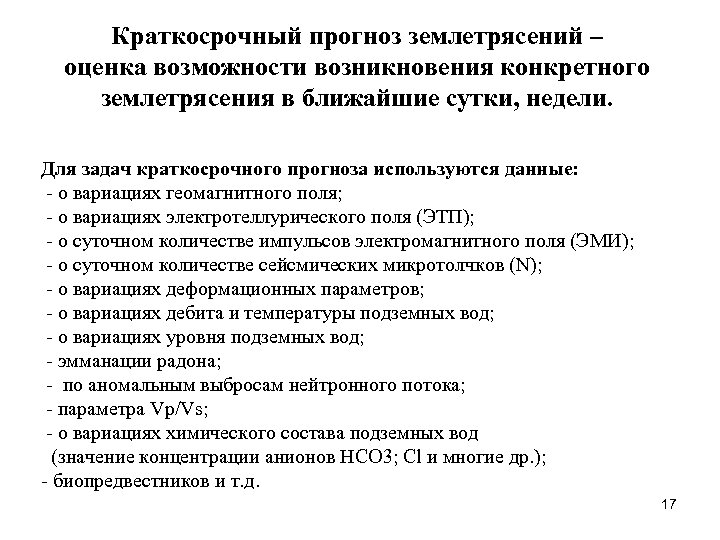

Краткосрочный прогноз землетрясений – оценка возможности возникновения конкретного землетрясения в ближайшие сутки, недели. Для задач краткосрочного прогноза используются данные: - о вариациях геомагнитного поля; - о вариациях электротеллурического поля (ЭТП); - о суточном количестве импульсов электромагнитного поля (ЭМИ); - о суточном количестве сейсмических микротолчков (N); - о вариациях деформационных параметров; - о вариациях дебита и температуры подземных вод; - о вариациях уровня подземных вод; - эмманации радона; - по аномальным выбросам нейтронного потока; - параметра Vp/Vs; - о вариациях химического состава подземных вод (значение концентрации анионов HCO 3; Cl и многие др. ); - биопредвестников и т. д. 17

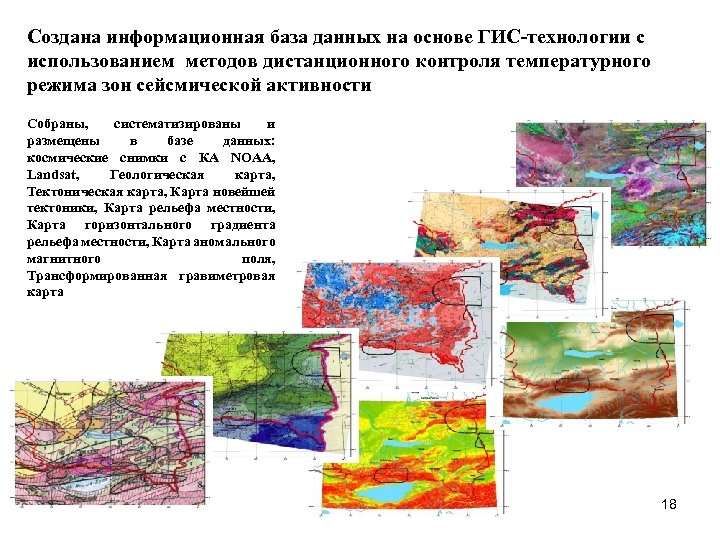

Создана информационная база данных на основе ГИС-технологии с использованием методов дистанционного контроля температурного режима зон сейсмической активности Собраны, систематизированы и размещены в базе данных: космические снимки с КА NOAA, Landsat, Геологическая карта, Тектоническая карта, Карта новейшей тектоники, Карта рельефа местности, Карта горизонтального градиента рельефа местности, Карта аномального магнитного поля, Трансформированная гравиметровая карта 18

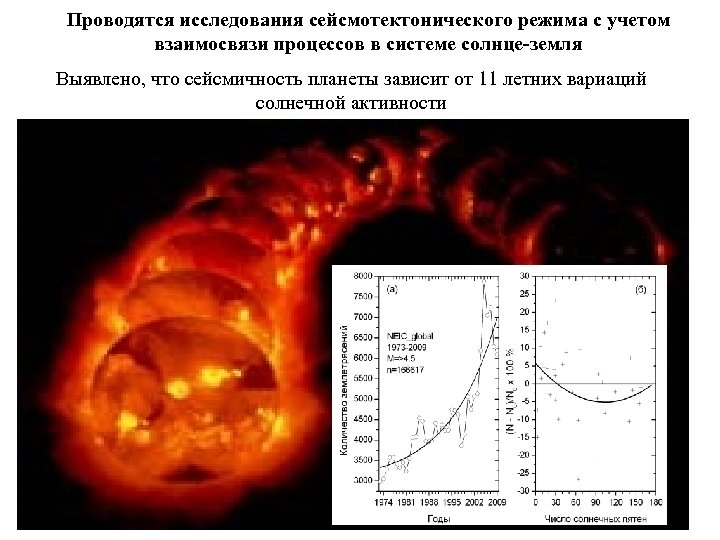

Проводятся исследования сейсмотектонического режима с учетом взаимосвязи процессов в системе солнце-земля Выявлено, что сейсмичность планеты зависит от 11 летних вариаций солнечной активности 19

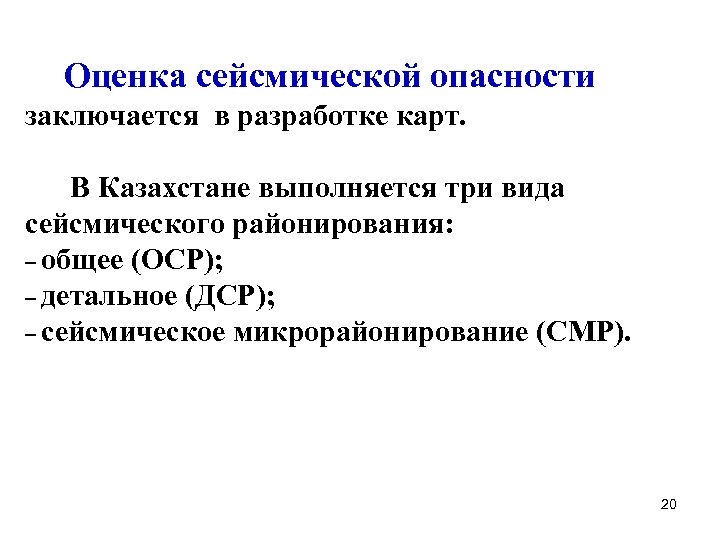

Оценка сейсмической опасности заключается в разработке карт. В Казахстане выполняется три вида сейсмического районирования: общее (ОСР); детальное (ДСР); сейсмическое микрорайонирование (СМР). 20

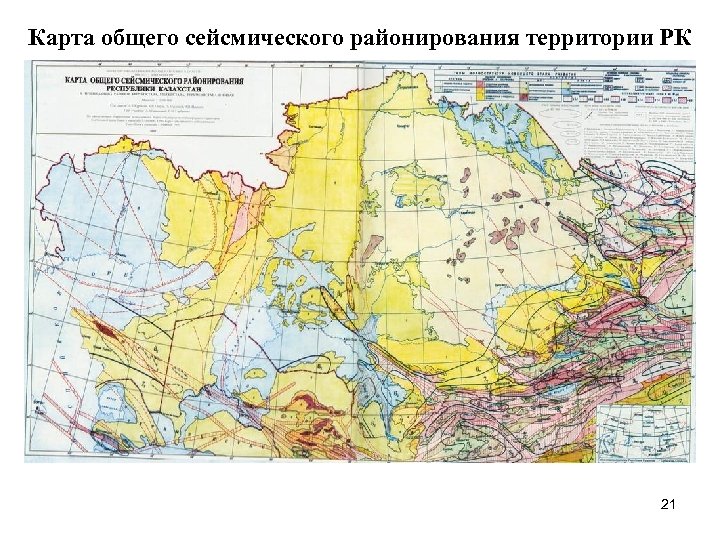

Карта общего сейсмического районирования территории РК 21

Оценка сейсмической опасности народно-хозяйственных объектов Карта сейсмического районирования трассы нефтепровода Атасу-Алашанкоу Карта сейсмического районирования трассы газопровода Бейнеу-Шымкент Карта сейсмического районирования трассы Алматы-Капшагай 22

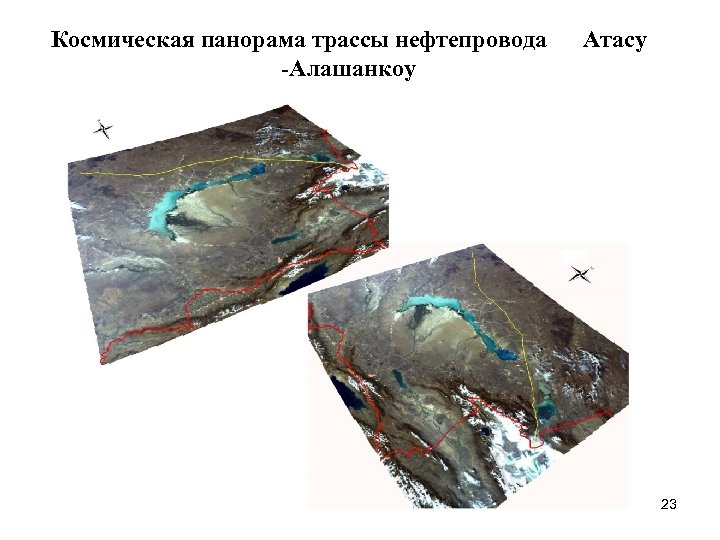

Космическая панорама трассы нефтепровода -Алашанкоу Атасу 23

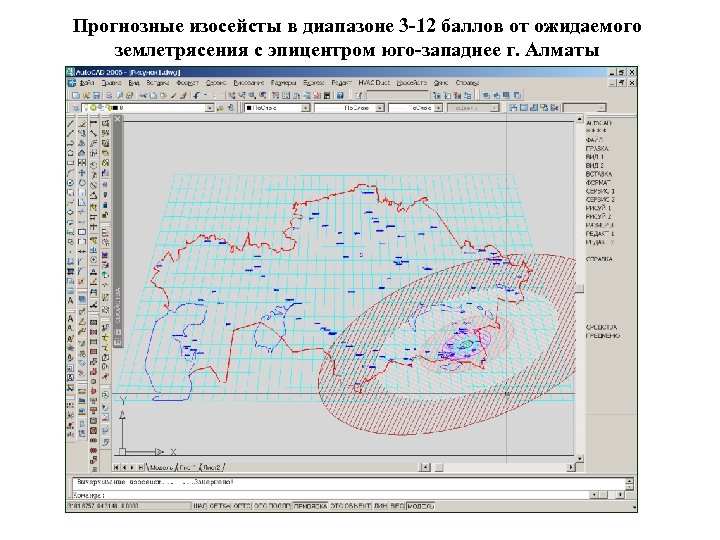

Прогнозные изосейсты в диапазоне 3 -12 баллов от ожидаемого землетрясения с эпицентром юго-западнее г. Алматы

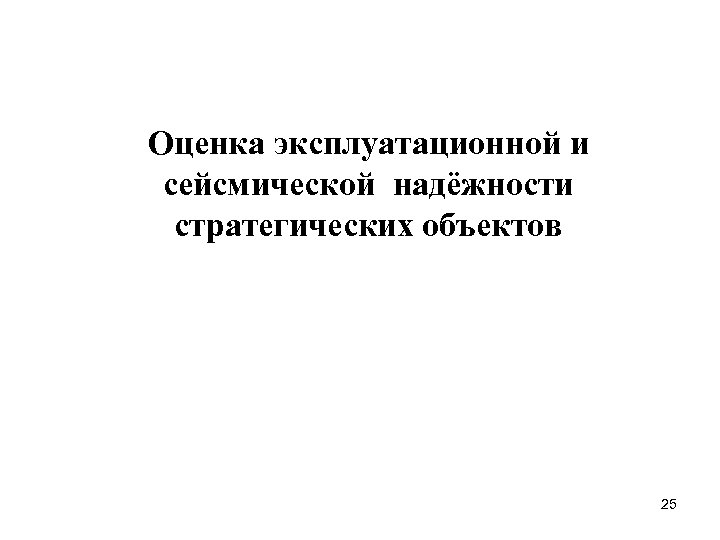

Оценка эксплуатационной и сейсмической надёжности стратегических объектов 25

Исследование эксплуатационной и сейсмической надежности Усть-Каменогорской ГЭС 26

Ударные испытания плитой весом 32 тонны по напорному фронту Усть-Каменогорской ГЭС 27

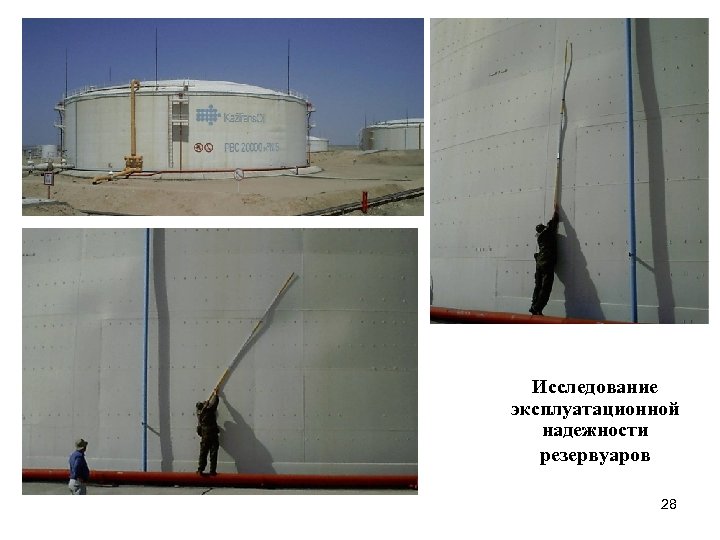

Исследование эксплуатационной надежности резервуаров 28

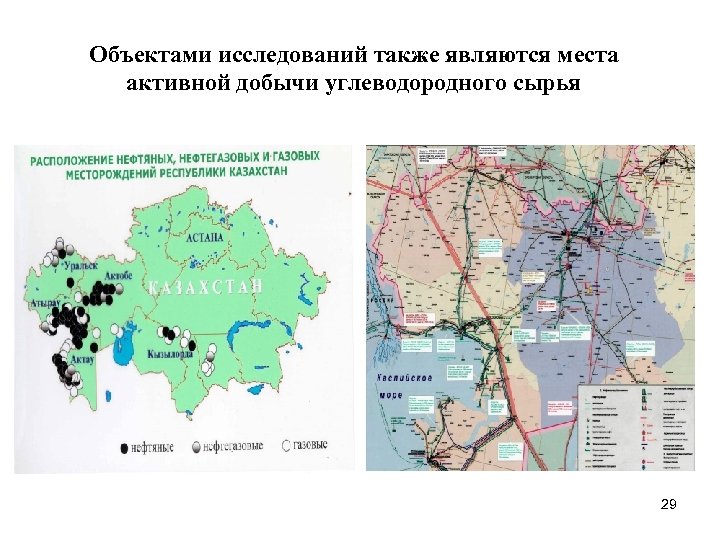

Объектами исследований также являются места активной добычи углеводородного сырья 29

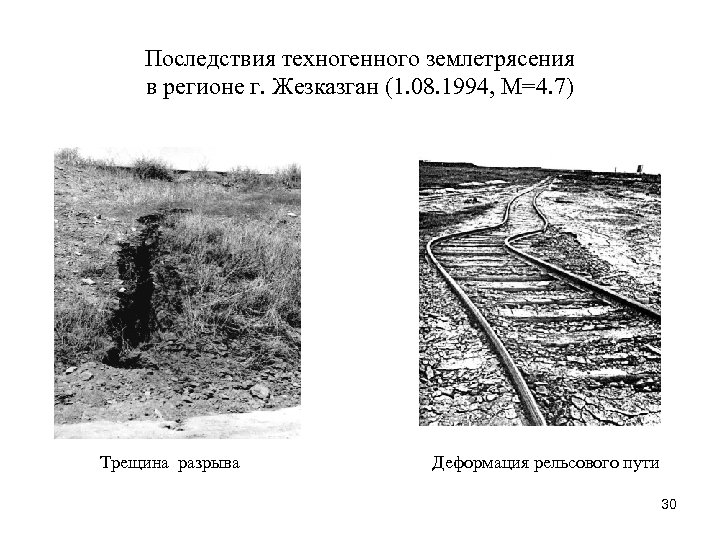

Последствия техногенного землетрясения в регионе г. Жезказган (1. 08. 1994, М=4. 7) Трещина разрыва Деформация рельсового пути 30

Просадки земной поверхности (техногенное землетрясение в регионе г. Жезказган, 24. 06. 2005, М=3. 9) 31

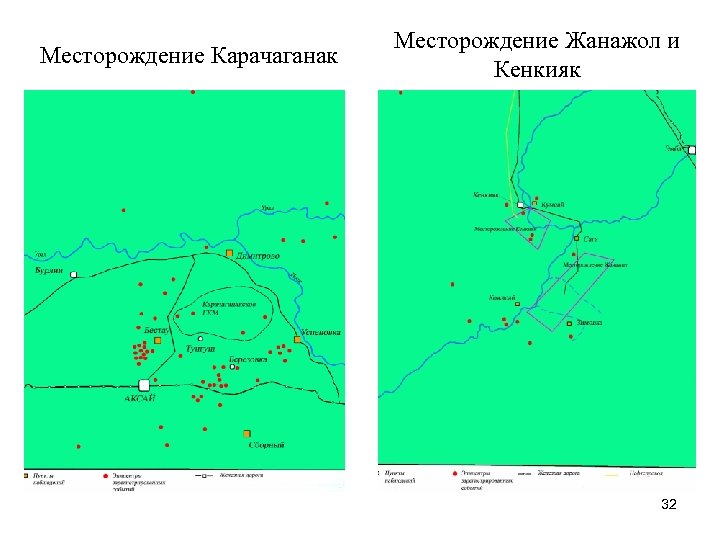

Месторождение Карачаганак Месторождение Жанажол и Кенкияк 32

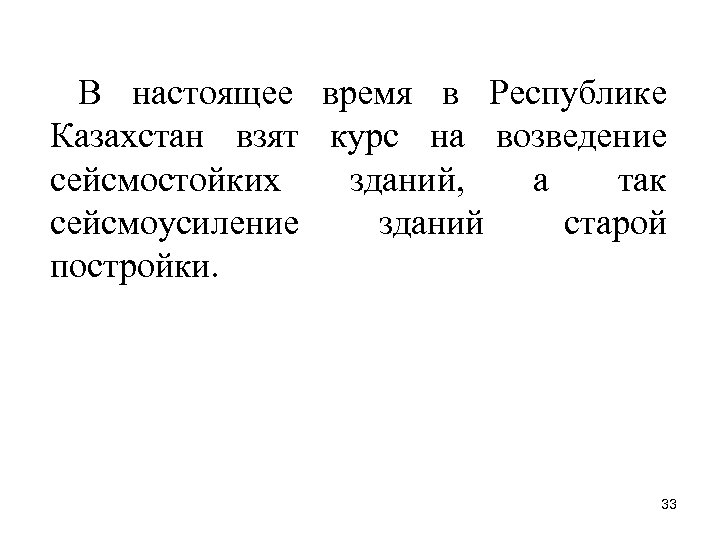

В настоящее время в Республике Казахстан взят курс на возведение сейсмостойких зданий, а так сейсмоусиление зданий старой постройки. 33

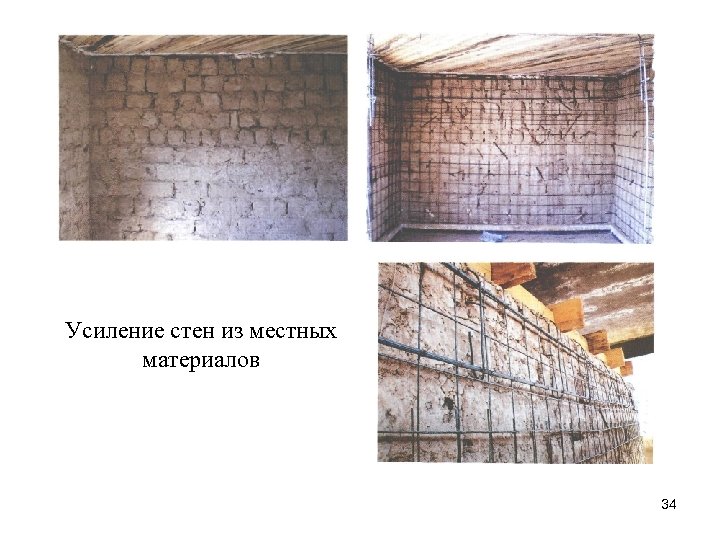

Усиление стен из местных материалов 34

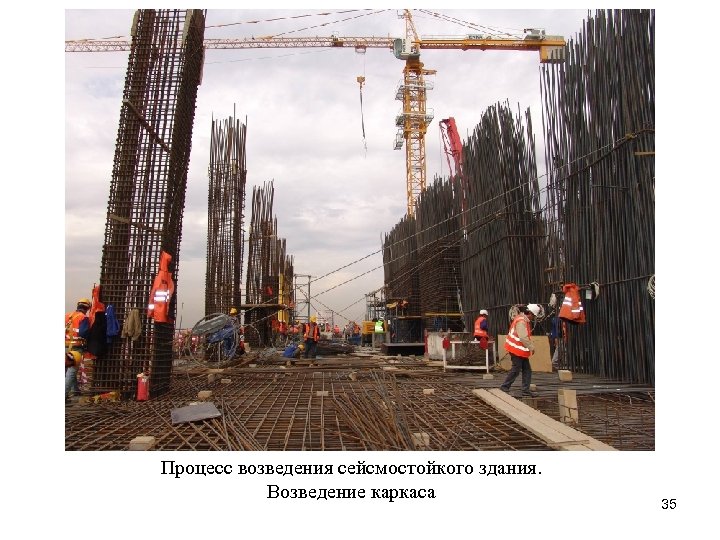

Процесс возведения сейсмостойкого здания. Возведение каркаса 35

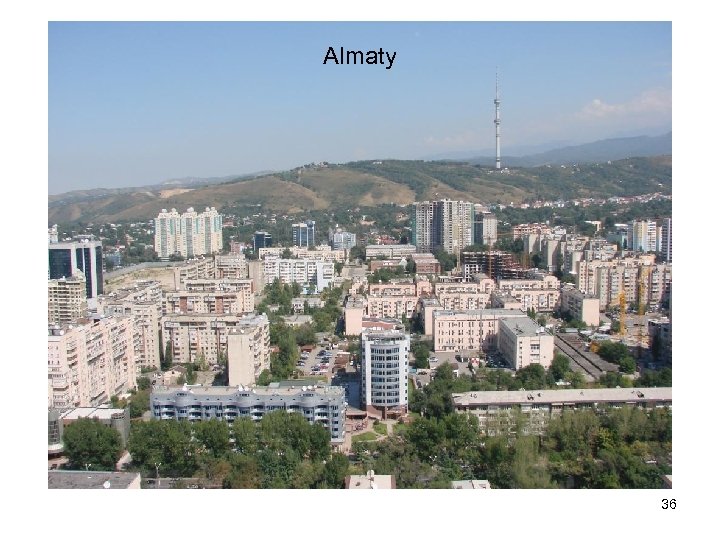

Almaty 36
