ТЕМА: САМОДЕЛЬНЫЕ УСТРОЙСТВА ВЗРЫВНЫЕ

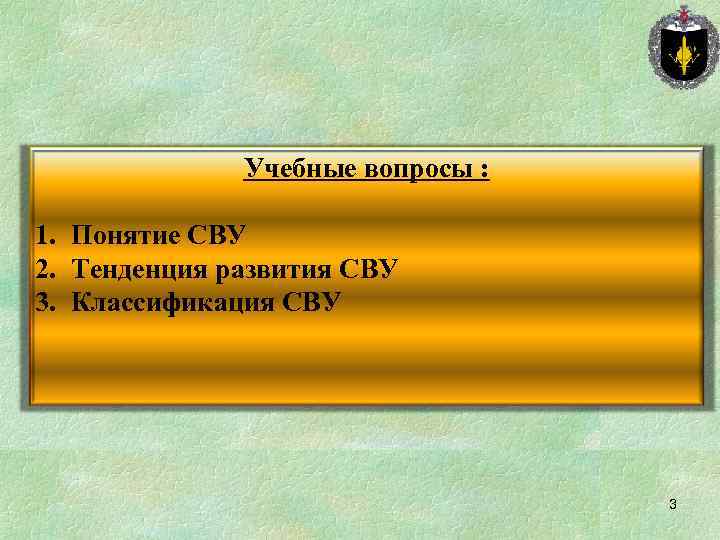

Учебные вопросы : 1. Понятие СВУ 2. Тенденция развития СВУ 3. Классификация СВУ 3

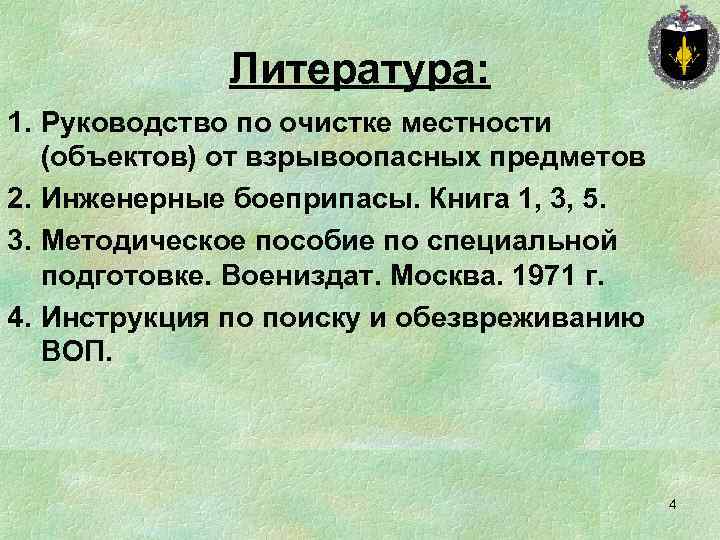

Литература: 1. Руководство по очистке местности (объектов) от взрывоопасных предметов 2. Инженерные боеприпасы. Книга 1, 3, 5. 3. Методическое пособие по специальной подготовке. Воениздат. Москва. 1971 г. 4. Инструкция по поиску и обезвреживанию ВОП. 4

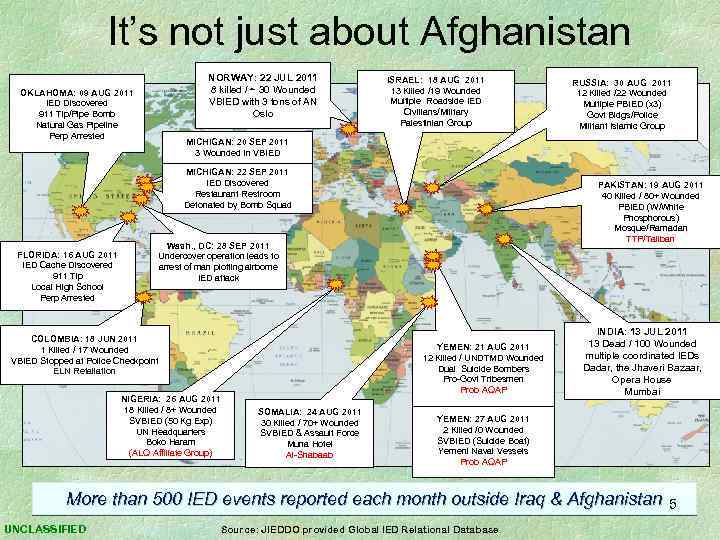

It’s not just about Afghanistan NORWAY: 22 JUL 2011 8 killed / ~ 30 Wounded VBIED with 3 tons of AN Oslo OKLAHOMA: 09 AUG 2011 IED Discovered 911 Tip/Pipe Bomb Natural Gas Pipeline Perp Arrested ISRAEL: 18 AUG 2011 13 Killed /19 Wounded Multiple Roadside IED Civilians/Military Palestinian Group MICHIGAN: 20 SEP 2011 3 Wounded in VBIED MICHIGAN: 22 SEP 2011 IED Discovered Restaurant Restroom Detonated by Bomb Squad FLORIDA: 16 AUG 2011 IED Cache Discovered 911 Tip Local High School Perp Arrested RUSSIA: 30 AUG 2011 12 Killed /22 Wounded Multiple PBIED (x 3) Govt Bldgs/Police Militant Islamic Group PAKISTAN: 19 AUG 2011 40 Killed / 80+ Wounded PBIED (W/White Phosphorous) Mosque/Ramadan TTP/Taliban Wash. , DC: 28 SEP 2011 Undercover operation leads to arrest of man plotting airborne IED attack COLOMBIA: 18 JUN 2011 1 Killed / 17 Wounded VBIED Stopped at Police Checkpoint ELN Retaliation NIGERIA: 26 AUG 2011 18 Killed / 8+ Wounded SVBIED (50 Kg Exp) UN Headquarters Boko Haram (ALQ Affiliate Group) YEMEN: 21 AUG 2011 12 Killed / UNDTMD Wounded Dual Suicide Bombers Pro-Govt Tribesmen Prob AQAP SOMALIA: 24 AUG 2011 30 Killed / 70+ Wounded SVBIED & Assault Force Muna Hotel Al-Shabaab INDIA: 13 JUL 2011 13 Dead / 100 Wounded multiple coordinated IEDs Dadar, the Jhaveri Bazaar, Opera House Mumbai YEMEN: 27 AUG 2011 2 Killed /0 Wounded SVBIED (Suicide Boat) Yemeni Naval Vessels Prob AQAP More than 500 IED events reported each month outside Iraq & Afghanistan UNCLASSIFIED Source: JIEDDO provided Global IED Relational Database 5

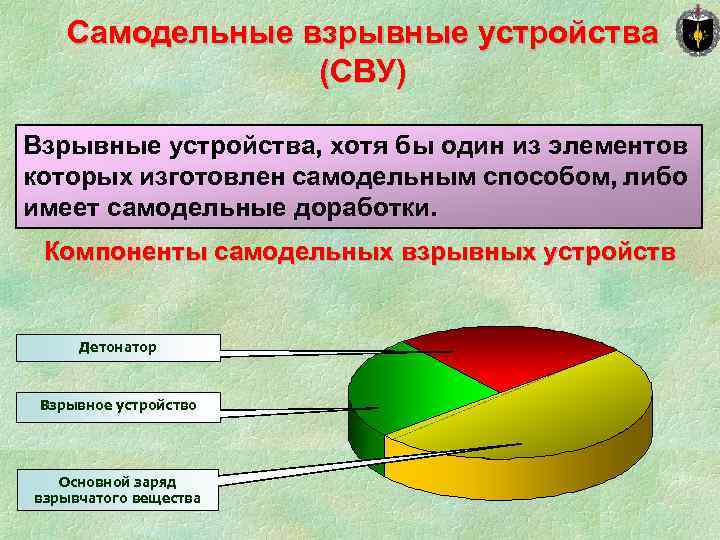

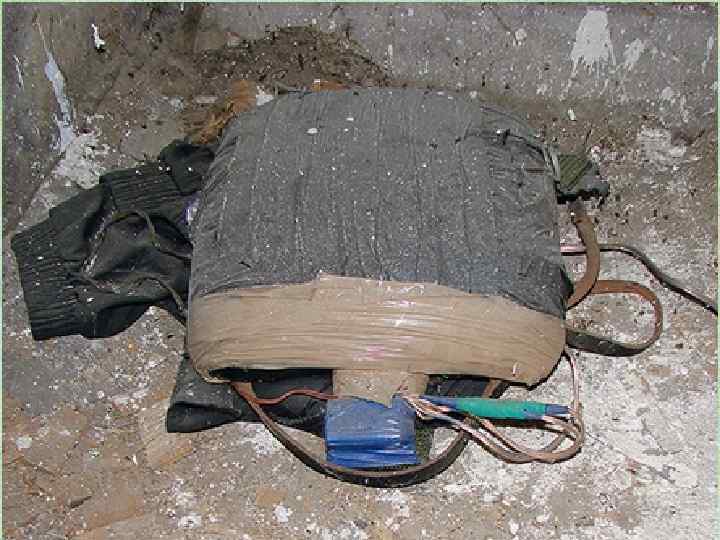

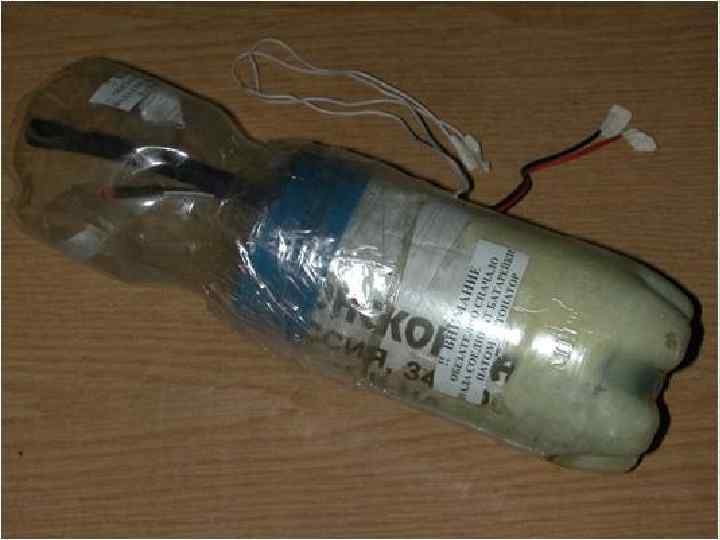

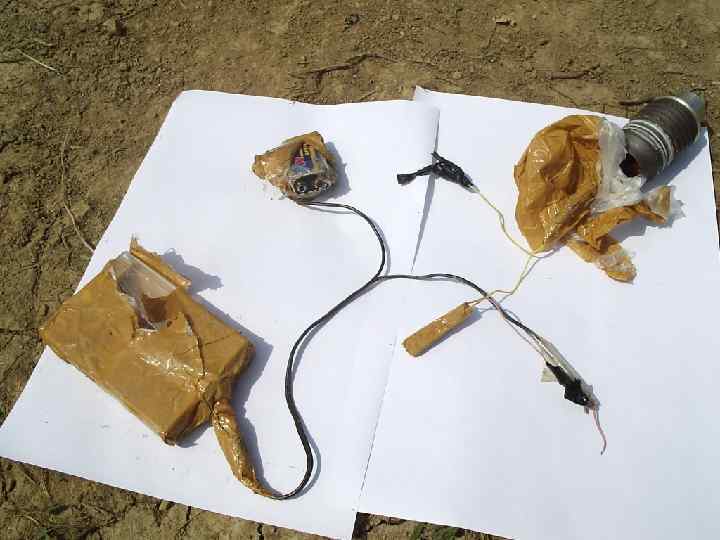

Самодельные взрывные устройства (СВУ) Взрывные устройства, хотя бы один из элементов которых изготовлен самодельным способом, либо имеет самодельные доработки. Компоненты самодельных взрывных устройств Детонатор Взрывное устройство Основной заряд взрывчатого вещества

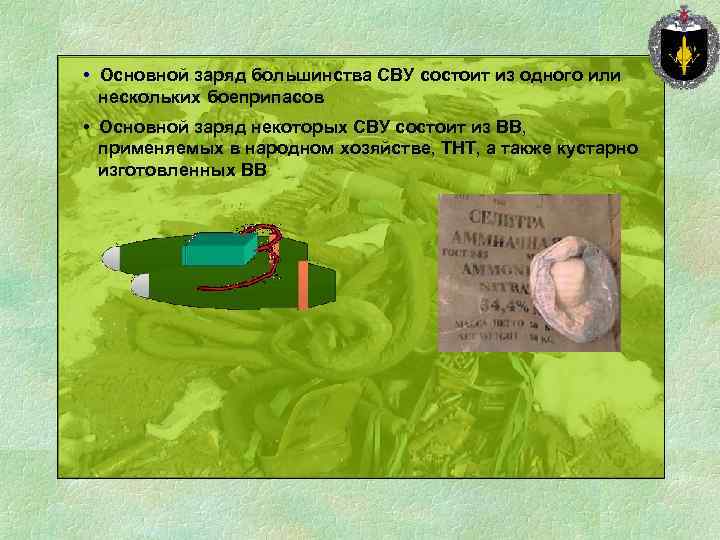

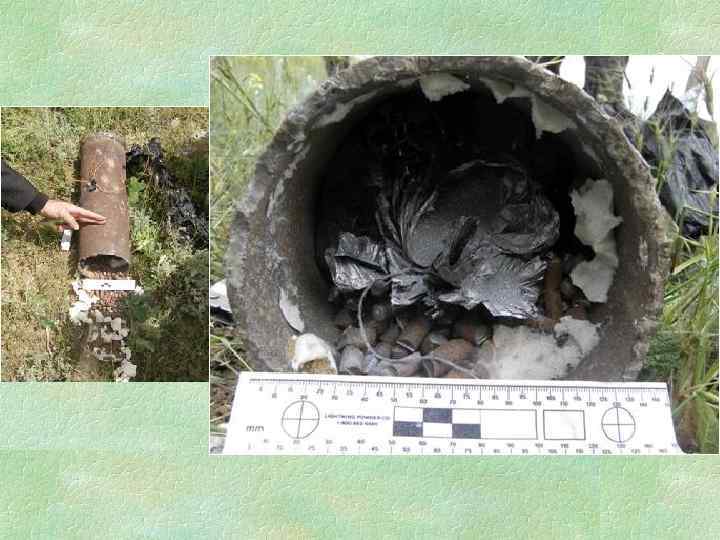

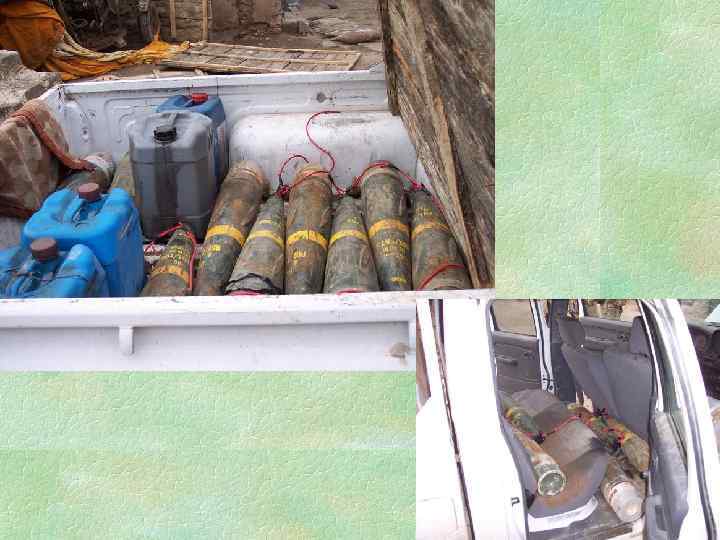

• Основной заряд большинства СВУ состоит из одного или нескольких боеприпасов • Основной заряд некоторых СВУ состоит из ВВ, применяемых в народном хозяйстве, ТНТ, а также кустарно изготовленных ВВ

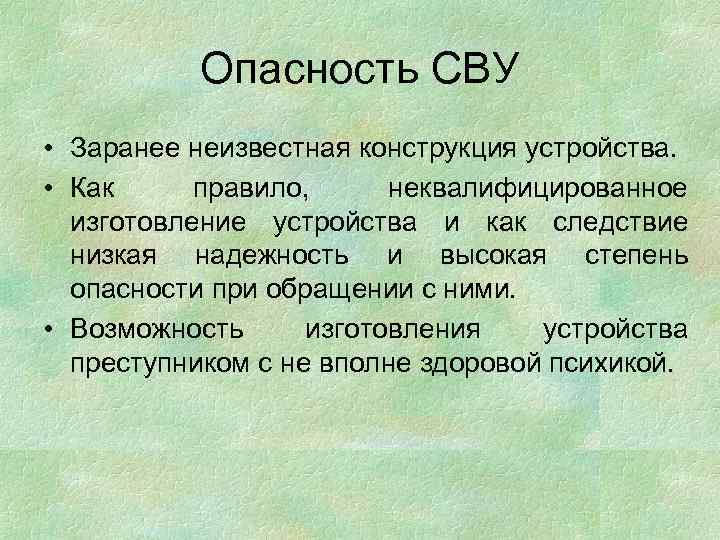

Опасность СВУ • Заранее неизвестная конструкция устройства. • Как правило, неквалифицированное изготовление устройства и как следствие низкая надежность и высокая степень опасности при обращении с ними. • Возможность изготовления устройства преступником с не вполне здоровой психикой.

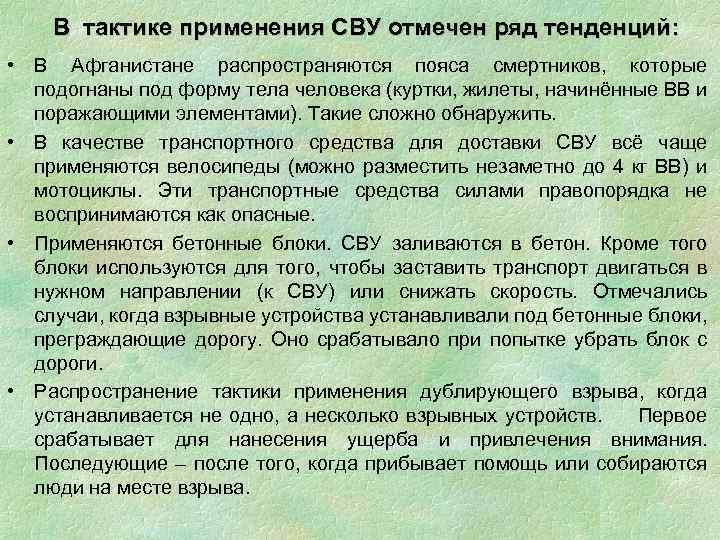

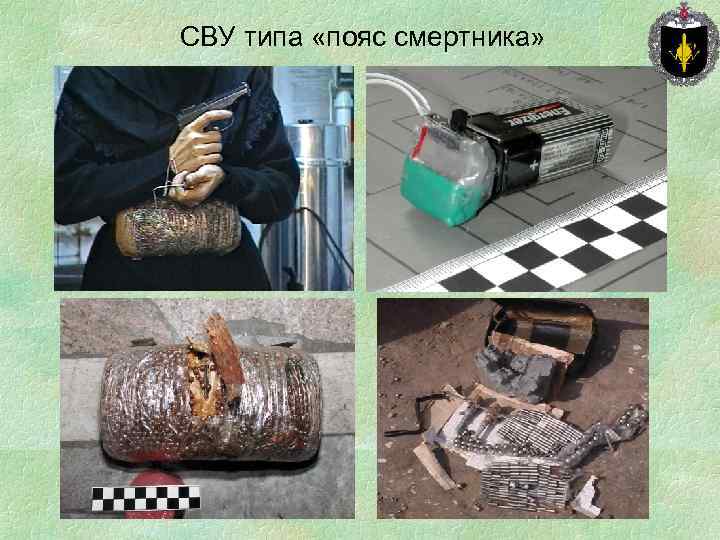

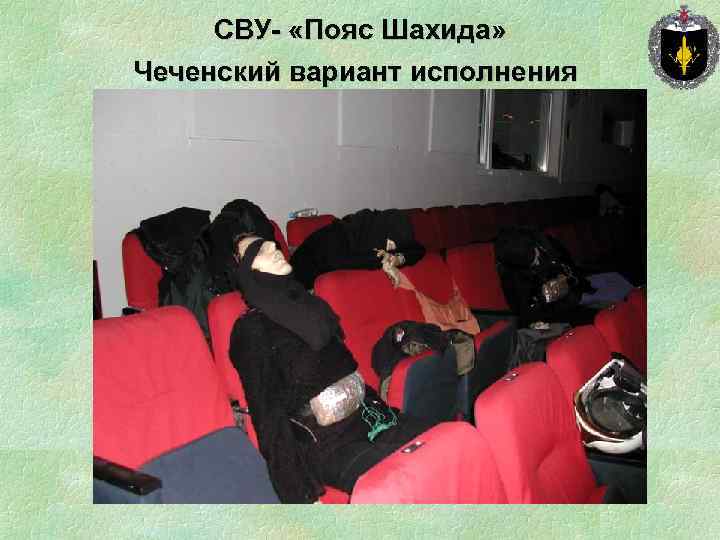

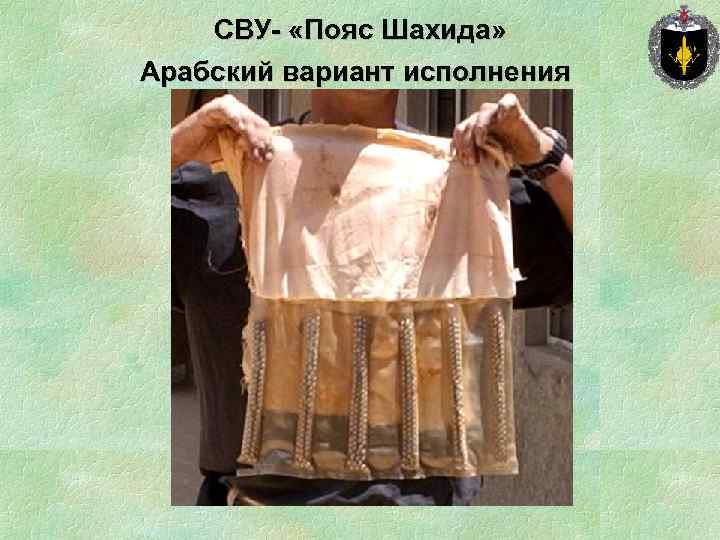

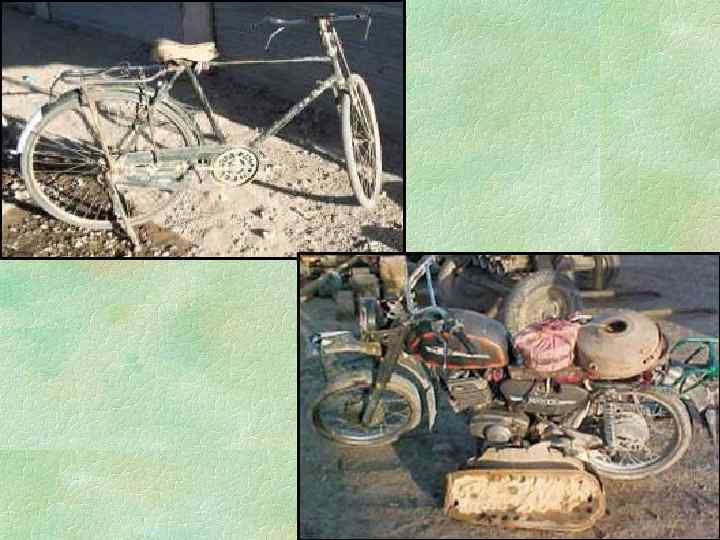

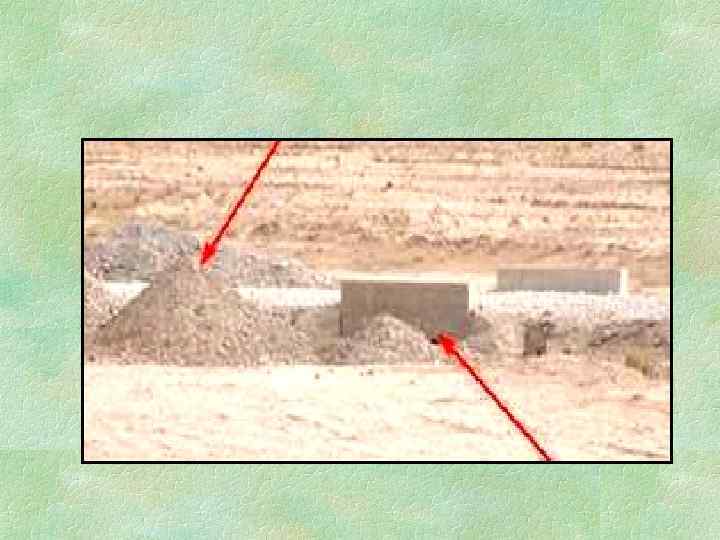

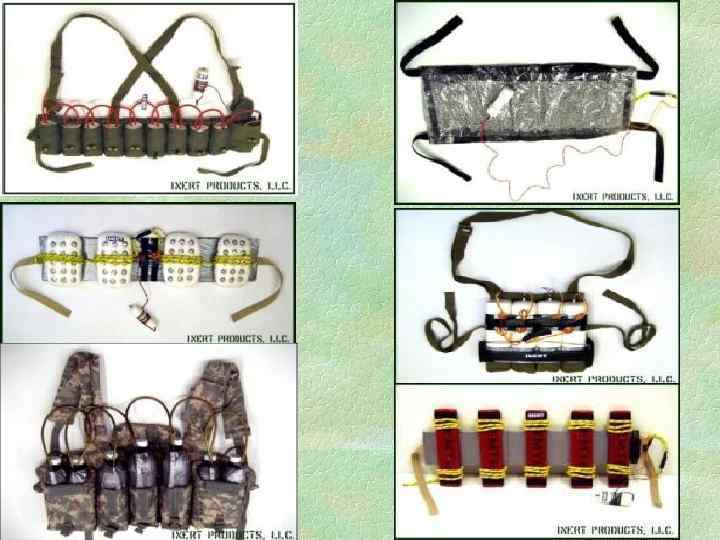

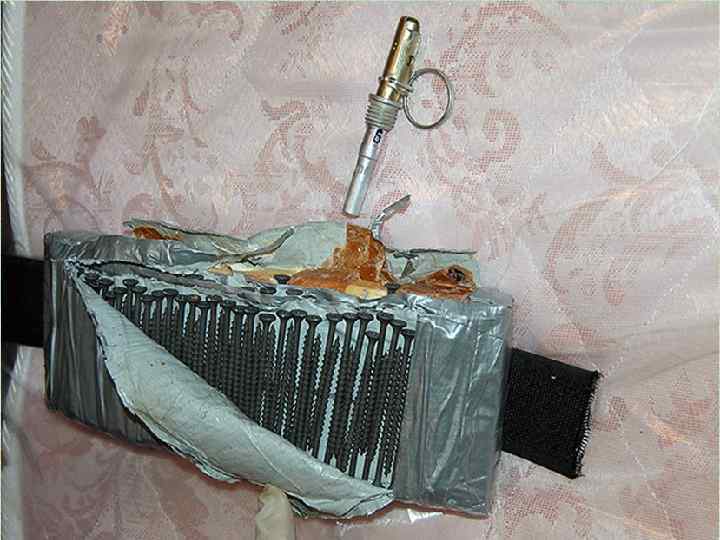

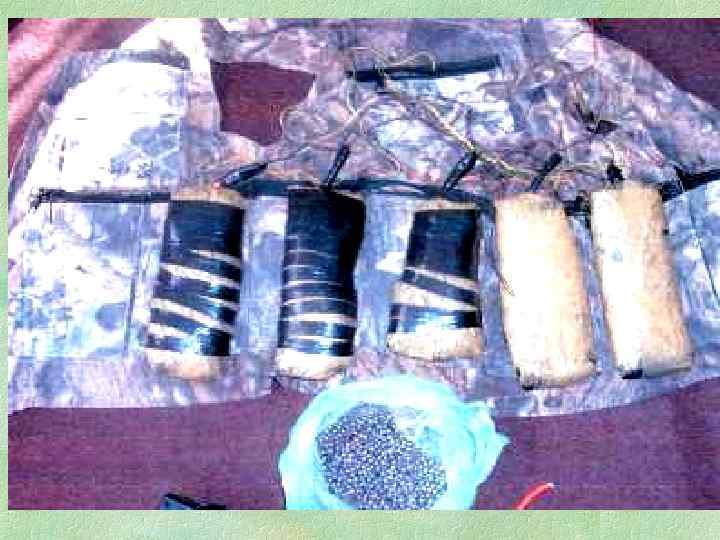

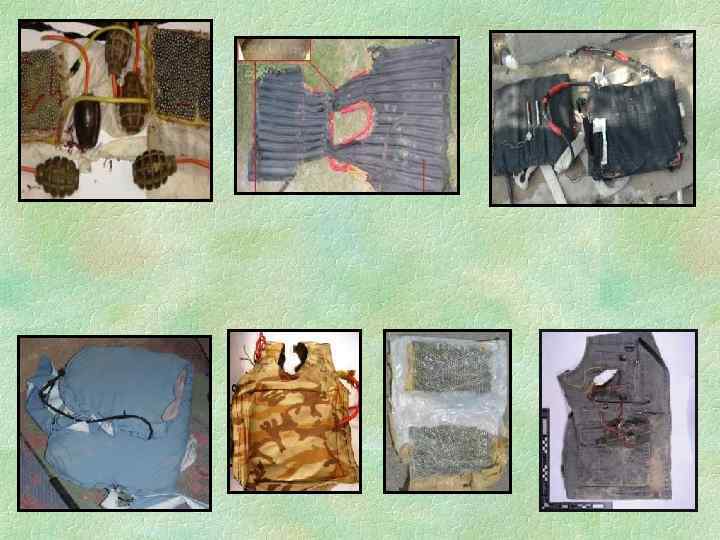

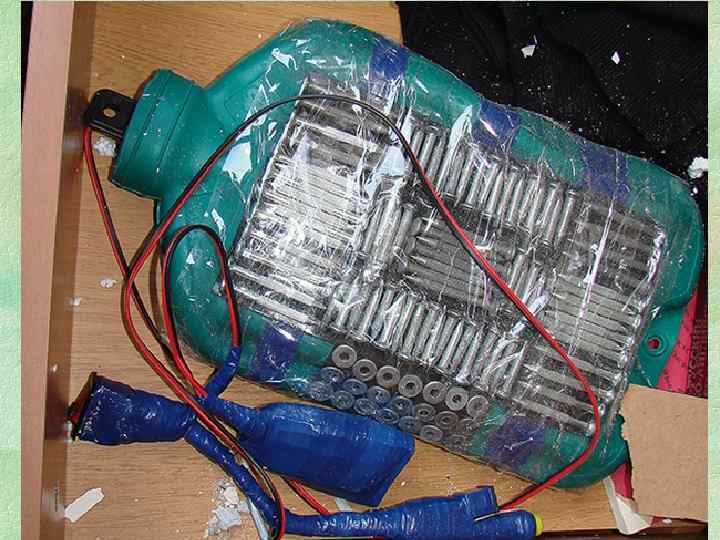

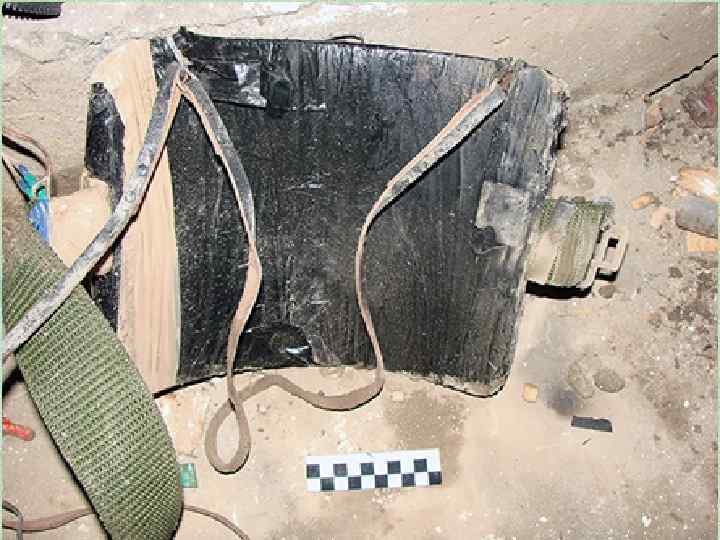

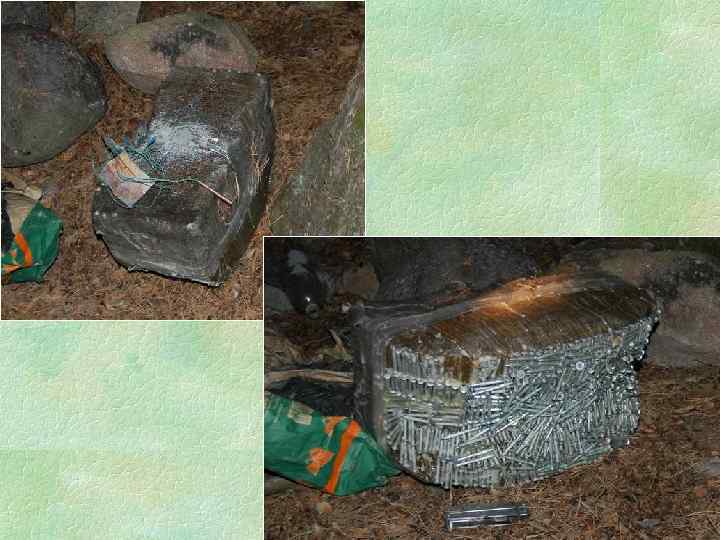

В тактике применения СВУ отмечен ряд тенденций: • В Афганистане распространяются пояса смертников, которые подогнаны под форму тела человека (куртки, жилеты, начинённые ВВ и поражающими элементами). Такие сложно обнаружить. • В качестве транспортного средства для доставки СВУ всё чаще применяются велосипеды (можно разместить незаметно до 4 кг ВВ) и мотоциклы. Эти транспортные средства силами правопорядка не воспринимаются как опасные. • Применяются бетонные блоки. СВУ заливаются в бетон. Кроме того блоки используются для того, чтобы заставить транспорт двигаться в нужном направлении (к СВУ) или снижать скорость. Отмечались случаи, когда взрывные устройства устанавливали под бетонные блоки, преграждающие дорогу. Оно срабатывало при попытке убрать блок с дороги. • Распространение тактики применения дублирующего взрыва, когда устанавливается не одно, а несколько взрывных устройств. Первое срабатывает для нанесения ущерба и привлечения внимания. Последующие – после того, когда прибывает помощь или собираются люди на месте взрыва.

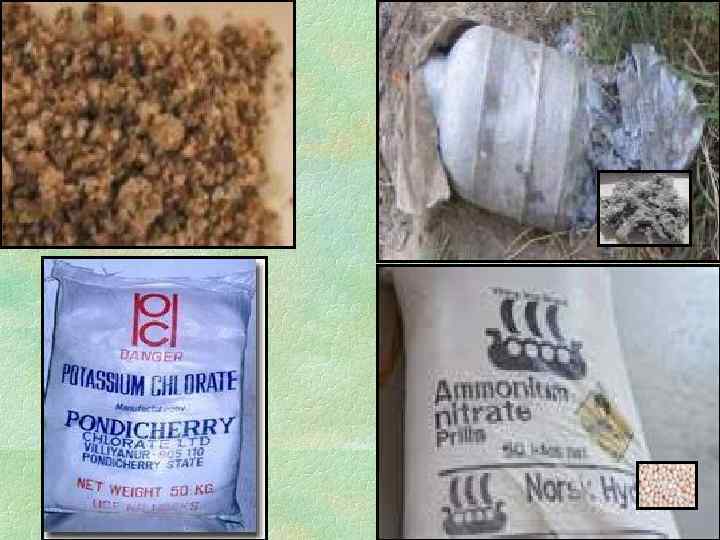

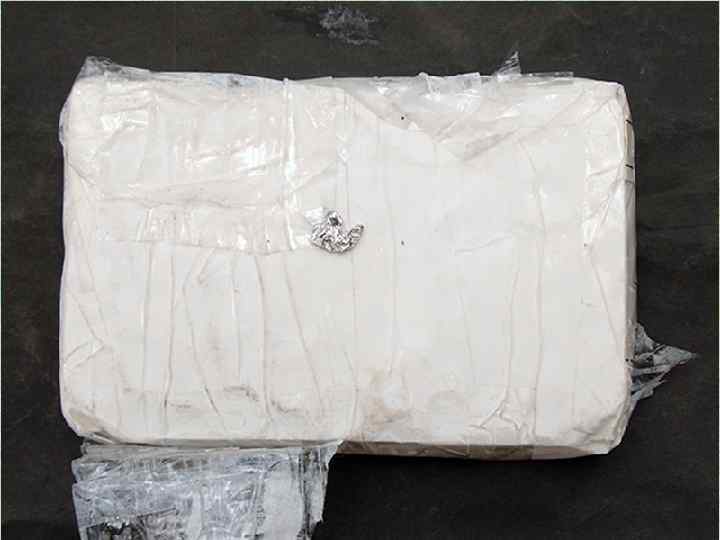

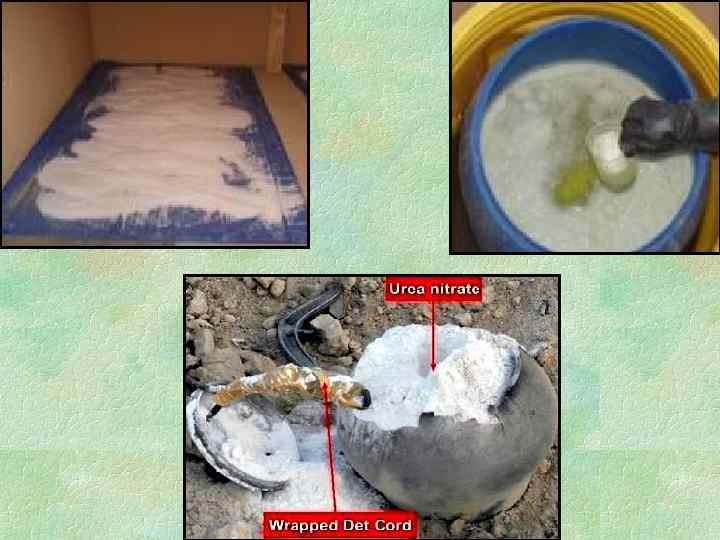

• • Всё большее распространение получают самодельные взрывчатые вещества на основе нитрата аммония (селитра) в смесях с различными веществами (алюминий, дизтопливо – на территории РФ применение самодельных ВВ и СВ выросло с 29% в 2006 году, до 54% - в 2009 году). На территории Дагестана распространено применение ВВ и изготовление инициирующих составов на основе перекиси ацетона. Усложнение конструкции СВУ, особенно электронных компонентов. Появились СВУ, направленные именно против сапёров их обезвреживающих. В классификации НАТО их обозначают как «Троянский конь» . Конструктивно они абсолютно аналогичны всем прочим СВУ с той разницей, что несмотря на полную идентичность уже знакомым устройствам представляют собой муляж. Собственно само взрывное устройство находится внутри муляжа и закамуфлировано под один из его элементов, например батарейку. Взрыв происходит при попытке извлечь «батарейку» , разобрать «обезвреженное» устройство для изучения. Применение СВУ всё чаще становится не делом одиночек, а способом действий преступных и террористических организаций (сетей - по классификации НАТО). Такие сети, зачастую, имеют сложную структуру где одни люди разрабатывают конструкцию СВУ, другие заготавливают, перевозят, хранят необходимые компоненты, третьи изготавливают взрывные устройства, четвёртые их применяют. Сферы деятельности таких групп могут не ограничиваться национальными территориями. Цели их могут находится как в военной, так и криминальной плоскости.

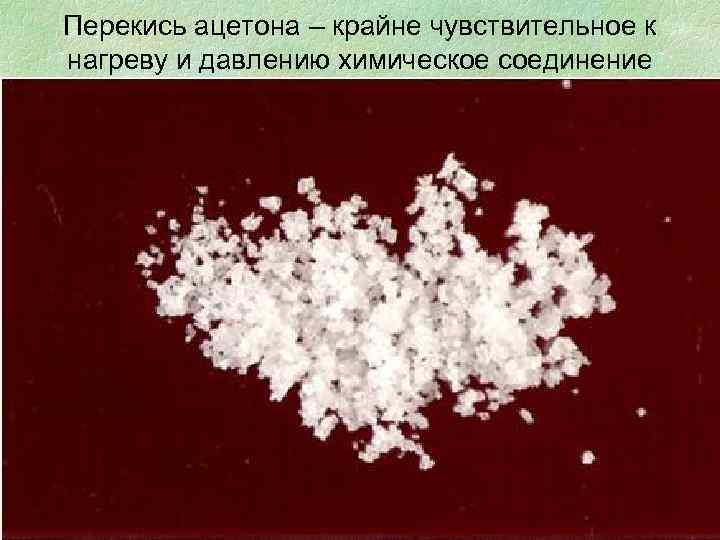

Перекись ацетона – крайне чувствительное к нагреву и давлению химическое соединение

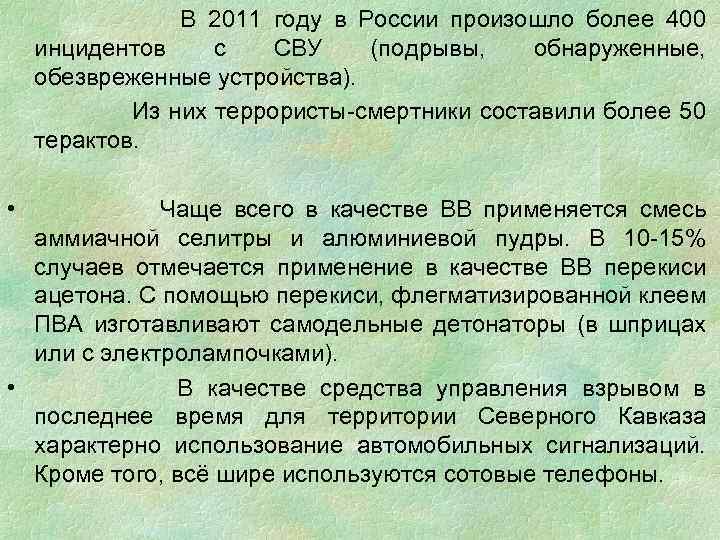

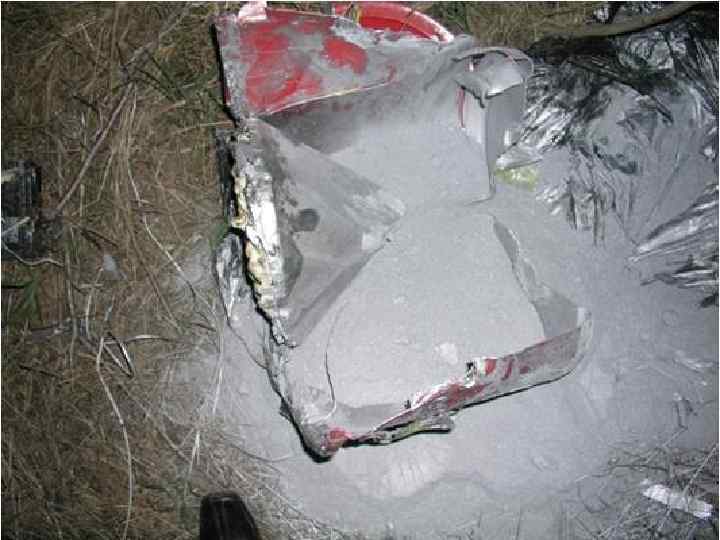

В 2011 году в России произошло более 400 инцидентов с СВУ (подрывы, обнаруженные, обезвреженные устройства). Из них террористы-смертники составили более 50 терактов. • Чаще всего в качестве ВВ применяется смесь аммиачной селитры и алюминиевой пудры. В 10 -15% случаев отмечается применение в качестве ВВ перекиси ацетона. С помощью перекиси, флегматизированной клеем ПВА изготавливают самодельные детонаторы (в шприцах или с электролампочками). • В качестве средства управления взрывом в последнее время для территории Северного Кавказа характерно использование автомобильных сигнализаций. Кроме того, всё шире используются сотовые телефоны.

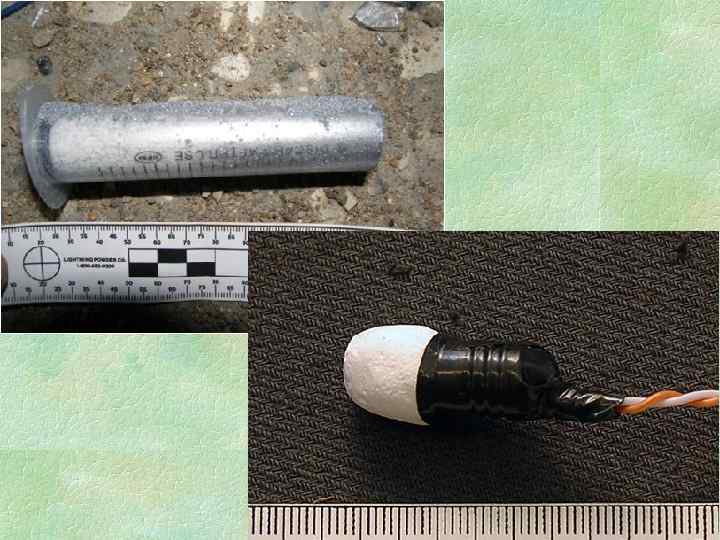

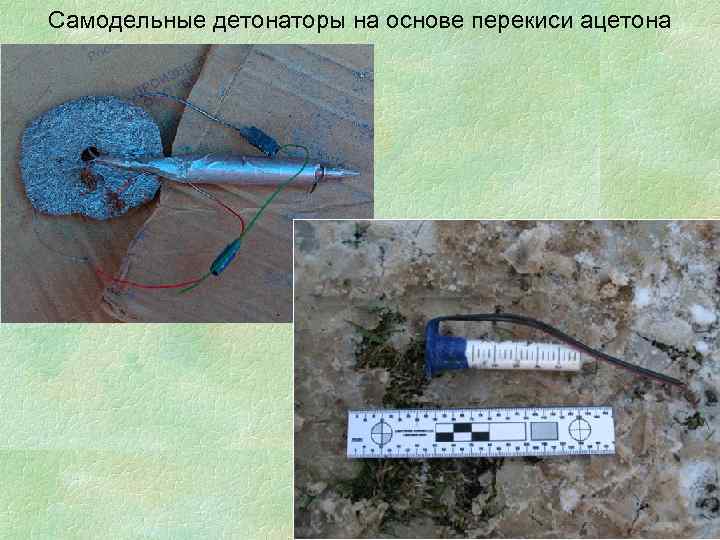

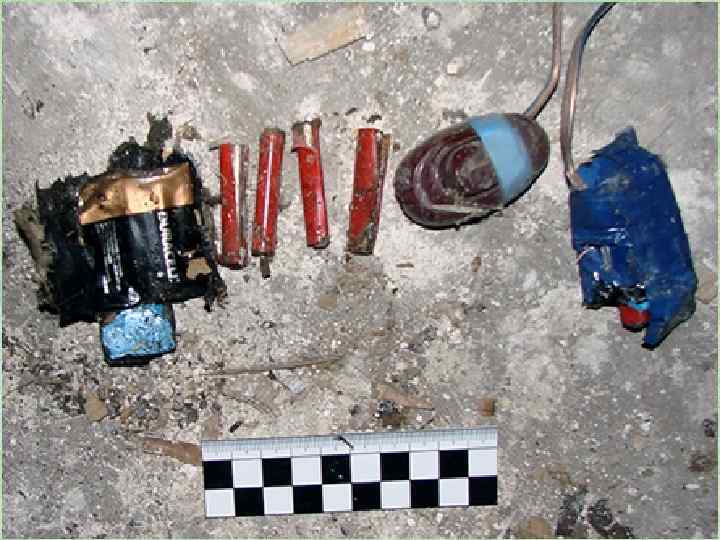

Самодельные детонаторы на основе перекиси ацетона

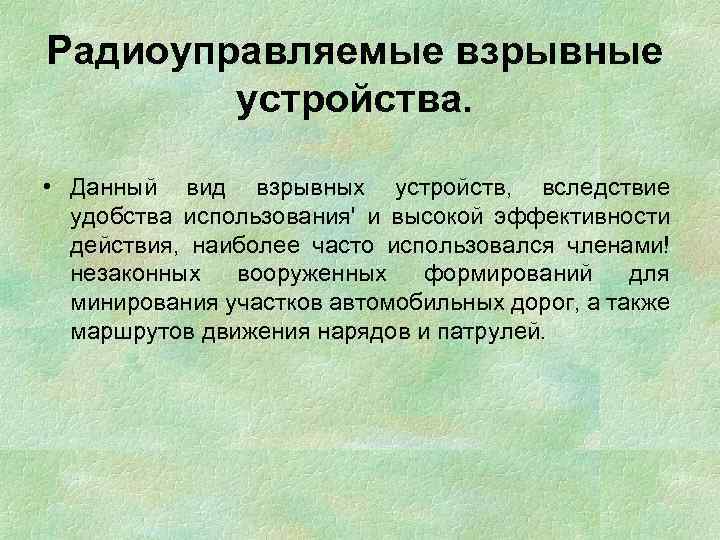

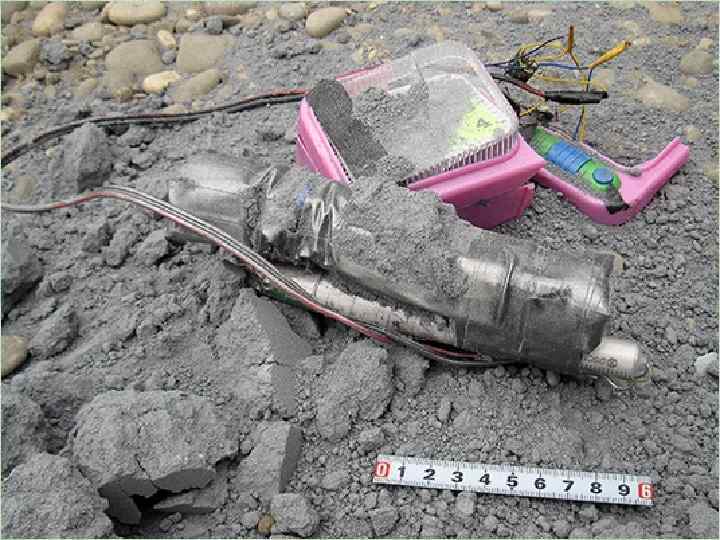

Радиоуправляемые взрывные устройства. • Данный вид взрывных устройств, вследствие удобства использования' и высокой эффективности действия, наиболее часто использовался членами! незаконных вооруженных формирований для минирования участков автомобильных дорог, а также маршрутов движения нарядов и патрулей.

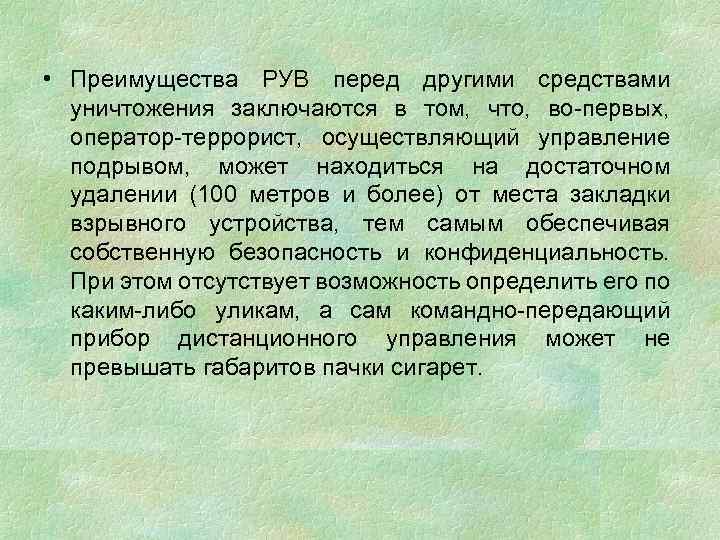

• Преимущества РУВ перед другими средствами уничтожения заключаются в том, что, во-первых, оператор-террорист, осуществляющий управление подрывом, может находиться на достаточном удалении (100 метров и более) от места закладки взрывного устройства, тем самым обеспечивая собственную безопасность и конфиденциальность. При этом отсутствует возможность определить его по каким-либо уликам, а сам командно-передающий прибор дистанционного управления может не превышать габаритов пачки сигарет.

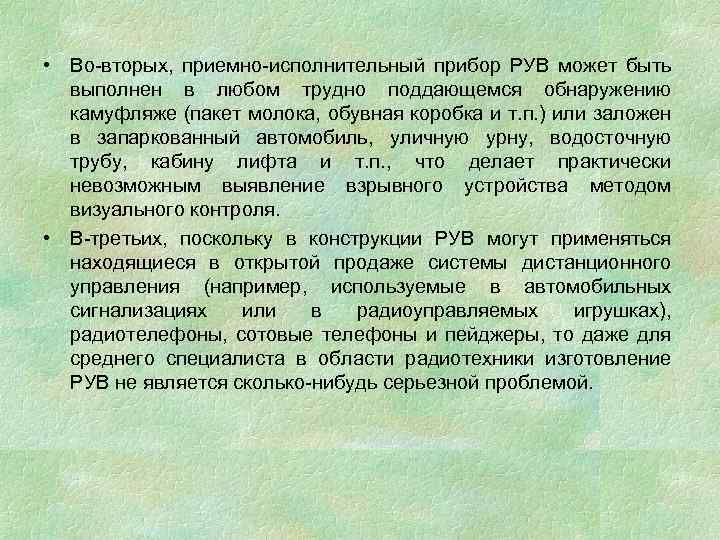

• Во-вторых, приемно-исполнительный прибор РУВ может быть выполнен в любом трудно поддающемся обнаружению камуфляже (пакет молока, обувная коробка и т. п. ) или заложен в запаркованный автомобиль, уличную урну, водосточную трубу, кабину лифта и т. п. , что делает практически невозможным выявление взрывного устройства методом визуального контроля. • В-третьих, поскольку в конструкции РУВ могут применяться находящиеся в открытой продаже системы дистанционного управления (например, используемые в автомобильных сигнализациях или в радиоуправляемых игрушках), радиотелефоны, сотовые телефоны и пейджеры, то даже для среднего специалиста в области радиотехники изготовление РУВ не является сколько-нибудь серьезной проблемой.

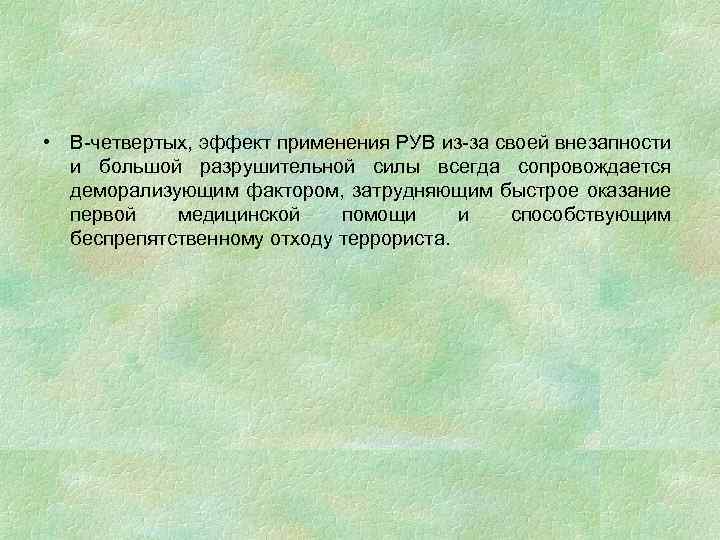

• В-четвертых, эффект применения РУВ из-за своей внезапности и большой разрушительной силы всегда сопровождается деморализующим фактором, затрудняющим быстрое оказание первой медицинской помощи и способствующим беспрепятственному отходу террориста.

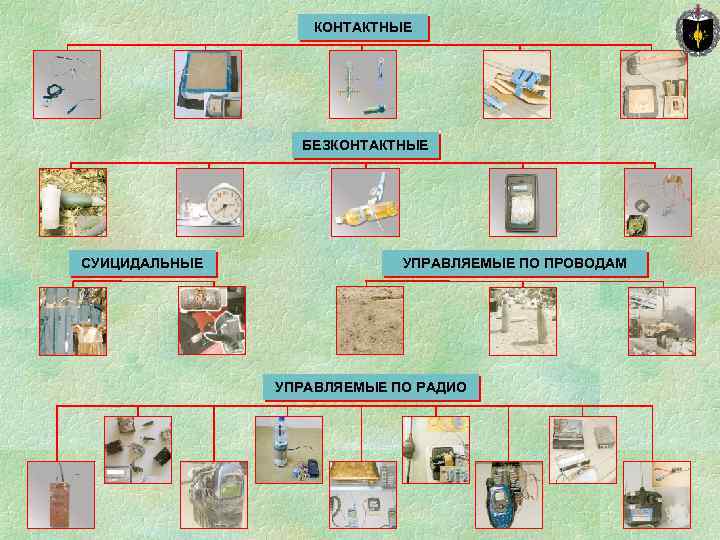

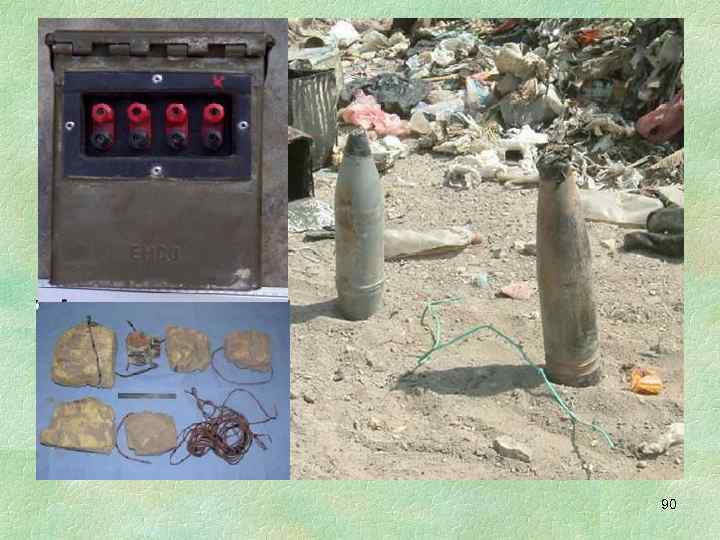

КОНТАКТНЫЕ БЕЗКОНТАКТНЫЕ СУИЦИДАЛЬНЫЕ УПРАВЛЯЕМЫЕ ПО ПРОВОДАМ УПРАВЛЯЕМЫЕ ПО РАДИО

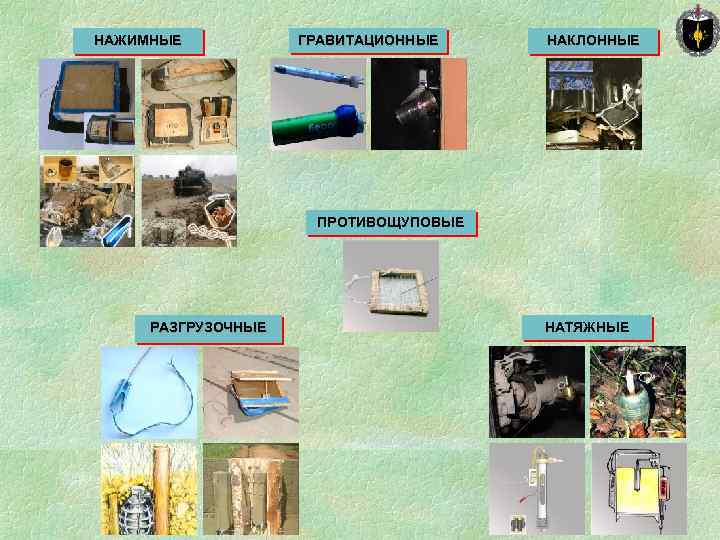

НАЖИМНЫЕ ГРАВИТАЦИОННЫЕ НАКЛОННЫЕ ПРОТИВОЩУПОВЫЕ РАЗГРУЗОЧНЫЕ НАТЯЖНЫЕ

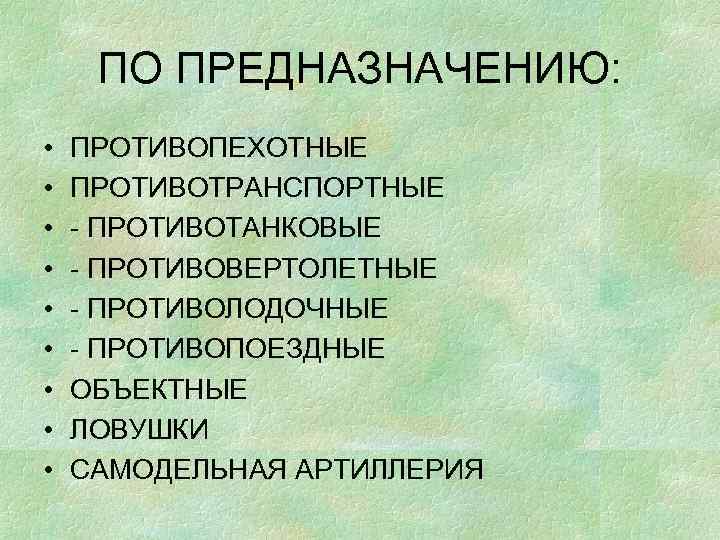

ПО ПРЕДНАЗНАЧЕНИЮ: • • • ПРОТИВОПЕХОТНЫЕ ПРОТИВОТРАНСПОРТНЫЕ - ПРОТИВОТАНКОВЫЕ - ПРОТИВОВЕРТОЛЕТНЫЕ - ПРОТИВОЛОДОЧНЫЕ - ПРОТИВОПОЕЗДНЫЕ ОБЪЕКТНЫЕ ЛОВУШКИ САМОДЕЛЬНАЯ АРТИЛЛЕРИЯ

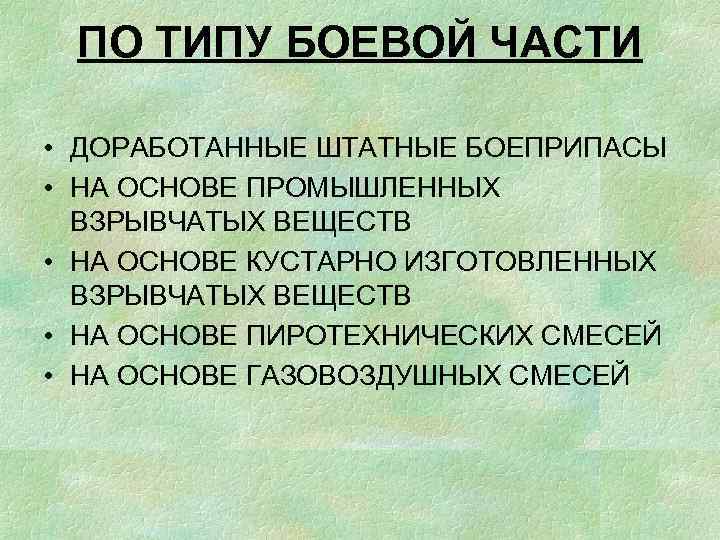

ПО ТИПУ БОЕВОЙ ЧАСТИ • ДОРАБОТАННЫЕ ШТАТНЫЕ БОЕПРИПАСЫ • НА ОСНОВЕ ПРОМЫШЛЕННЫХ ВЗРЫВЧАТЫХ ВЕЩЕСТВ • НА ОСНОВЕ КУСТАРНО ИЗГОТОВЛЕННЫХ ВЗРЫВЧАТЫХ ВЕЩЕСТВ • НА ОСНОВЕ ПИРОТЕХНИЧЕСКИХ СМЕСЕЙ • НА ОСНОВЕ ГАЗОВОЗДУШНЫХ СМЕСЕЙ

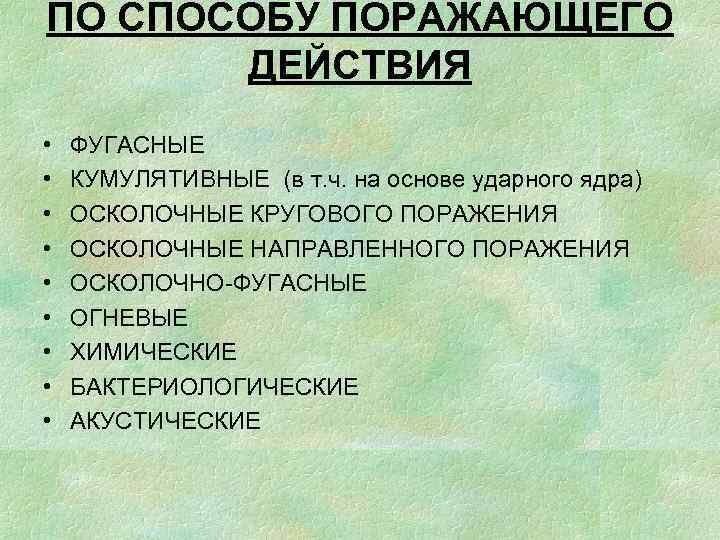

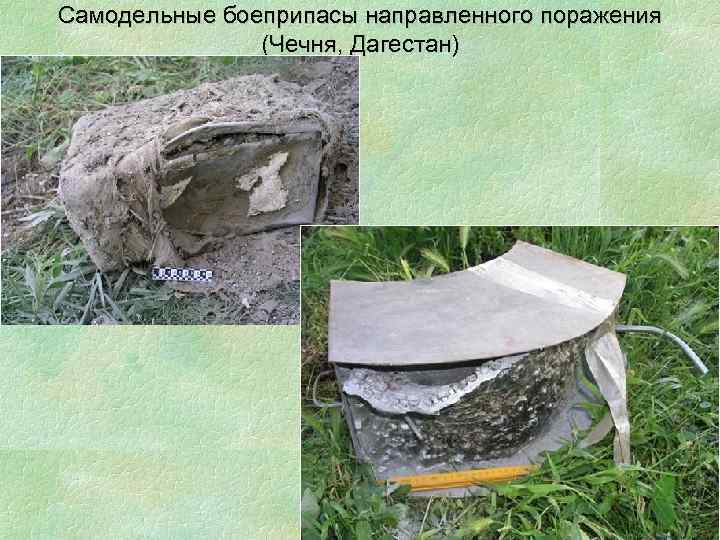

ПО СПОСОБУ ПОРАЖАЮЩЕГО ДЕЙСТВИЯ • • • ФУГАСНЫЕ КУМУЛЯТИВНЫЕ (в т. ч. на основе ударного ядра) ОСКОЛОЧНЫЕ КРУГОВОГО ПОРАЖЕНИЯ ОСКОЛОЧНЫЕ НАПРАВЛЕННОГО ПОРАЖЕНИЯ ОСКОЛОЧНО-ФУГАСНЫЕ ОГНЕВЫЕ ХИМИЧЕСКИЕ БАКТЕРИОЛОГИЧЕСКИЕ АКУСТИЧЕСКИЕ

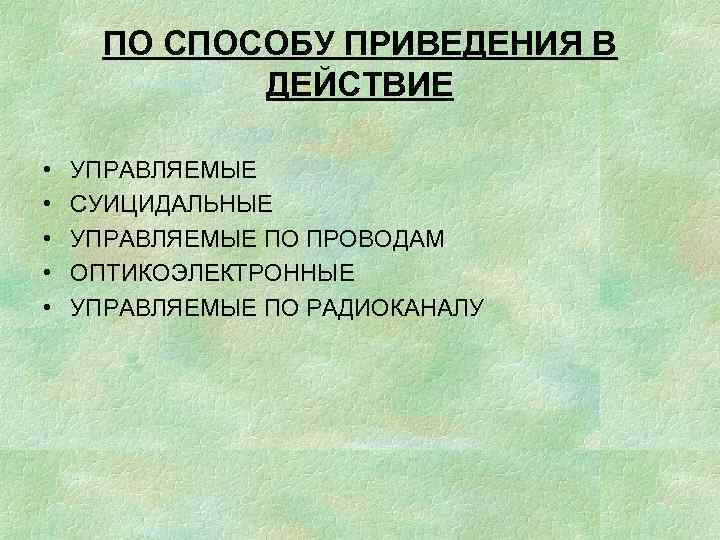

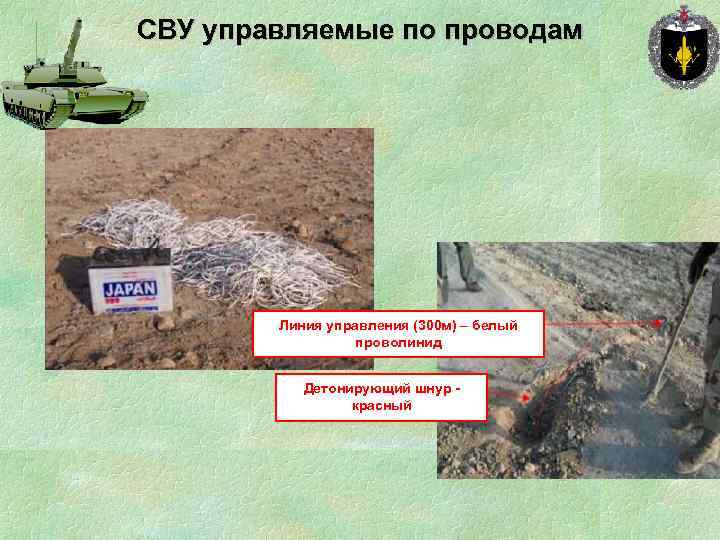

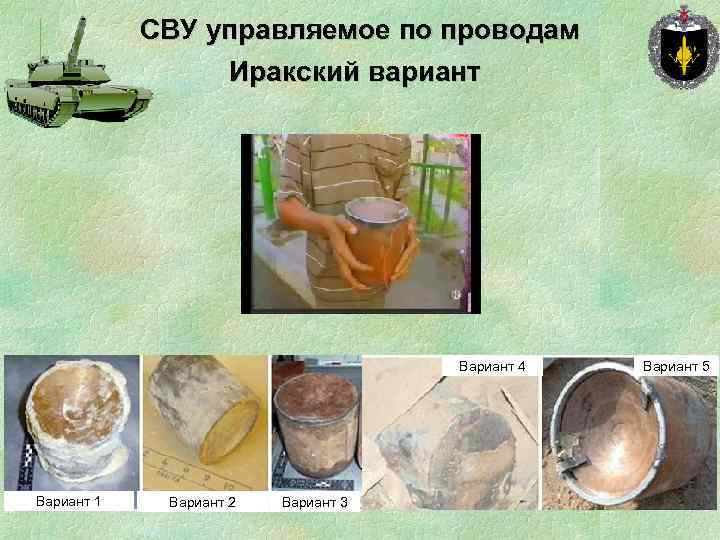

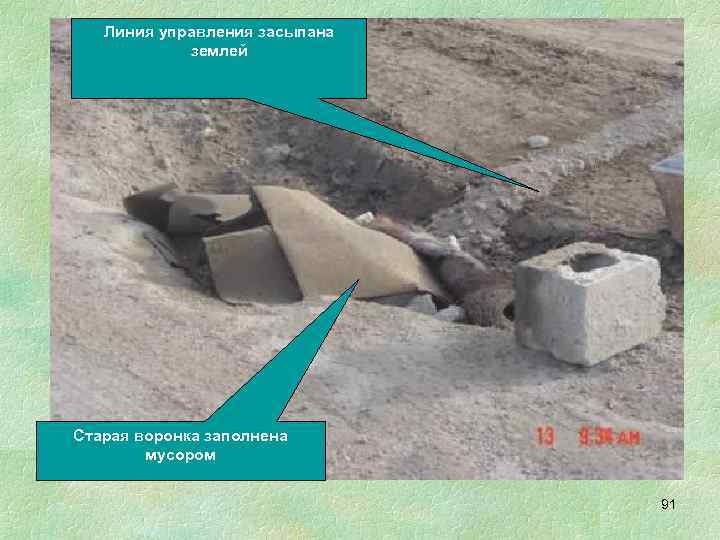

ПО СПОСОБУ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ • • • УПРАВЛЯЕМЫЕ СУИЦИДАЛЬНЫЕ УПРАВЛЯЕМЫЕ ПО ПРОВОДАМ ОПТИКОЭЛЕКТРОННЫЕ УПРАВЛЯЕМЫЕ ПО РАДИОКАНАЛУ

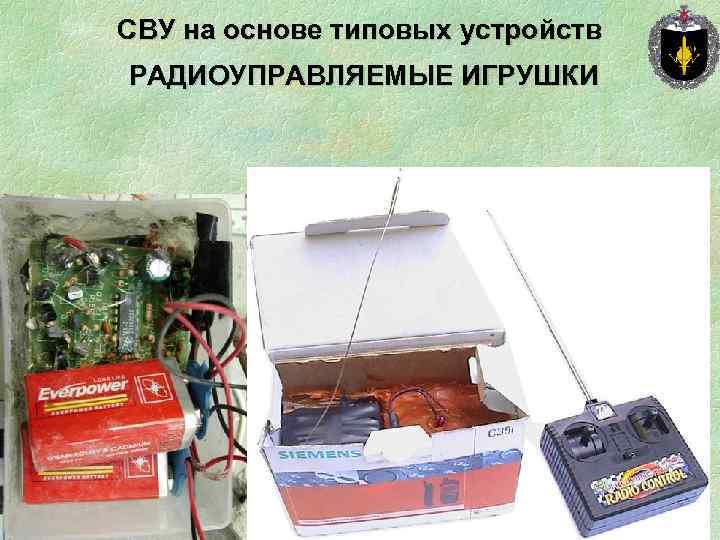

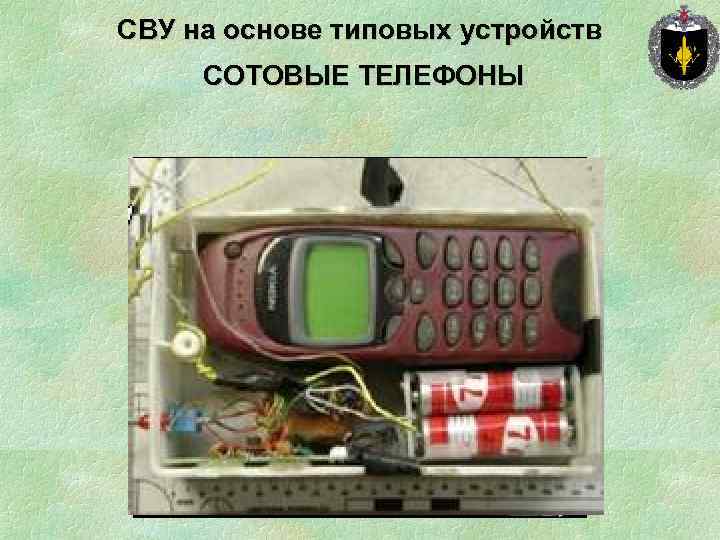

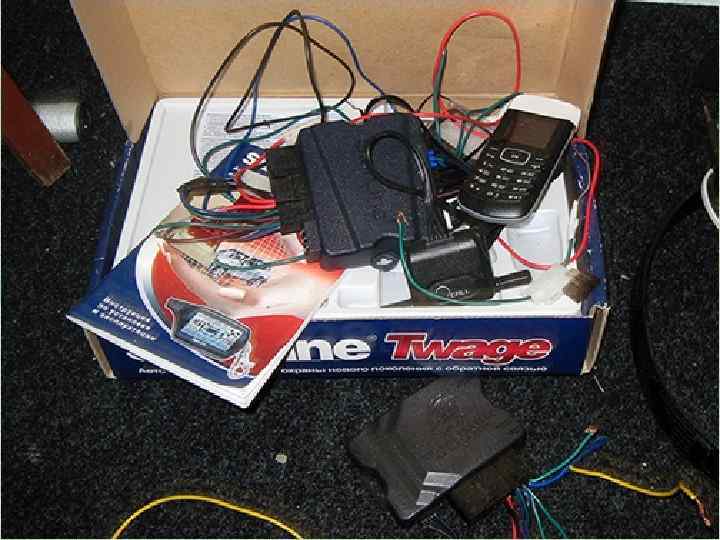

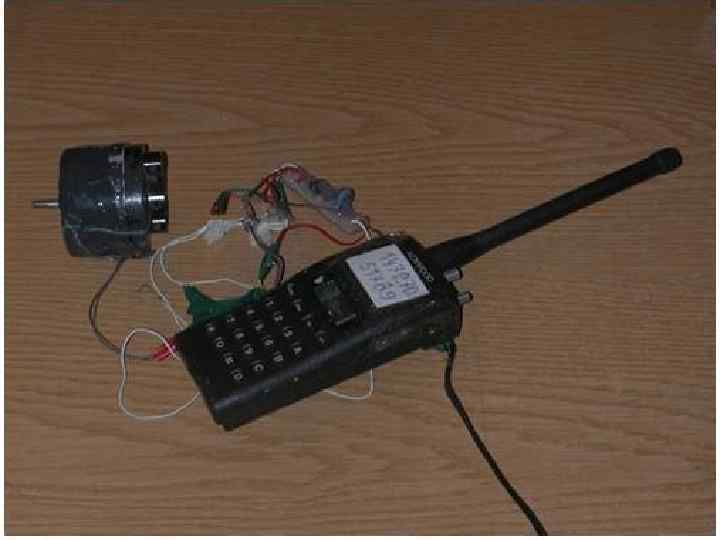

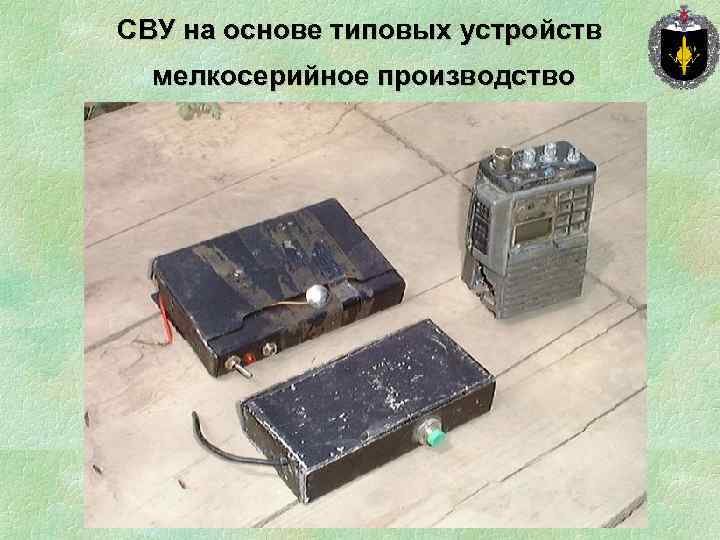

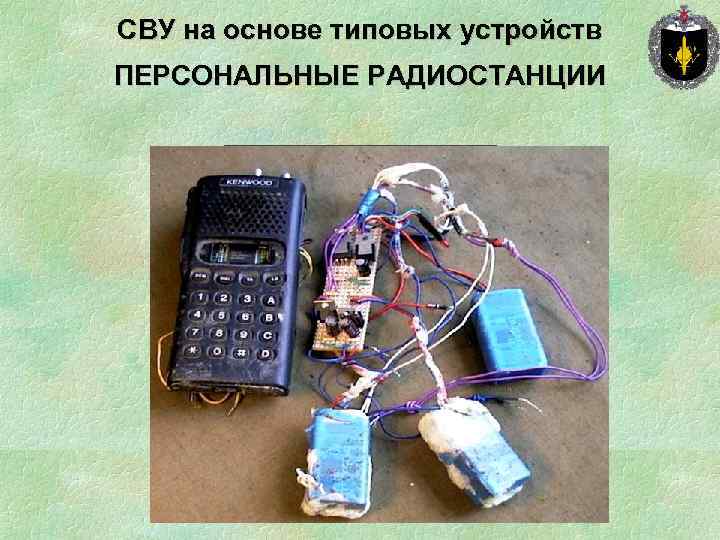

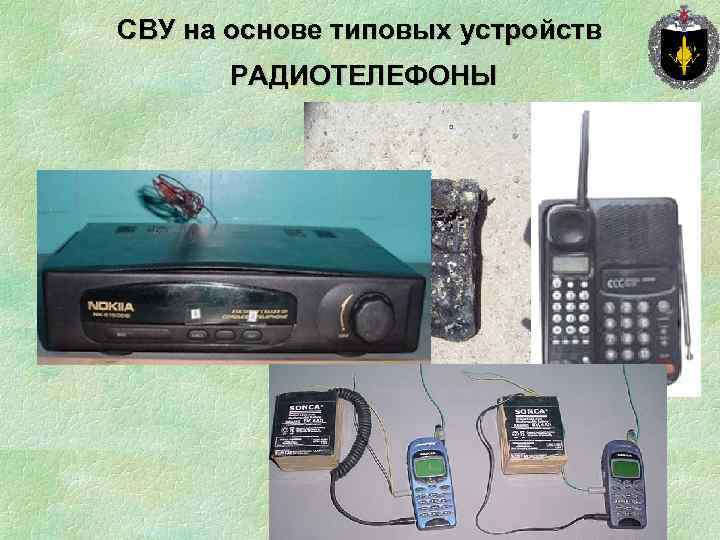

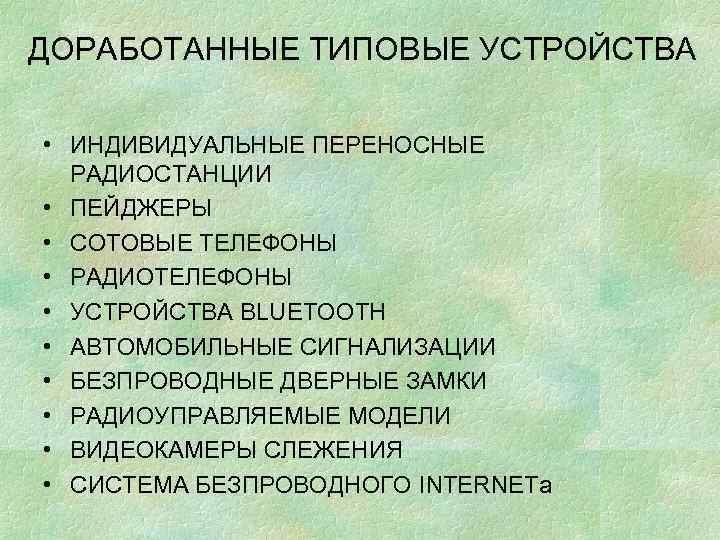

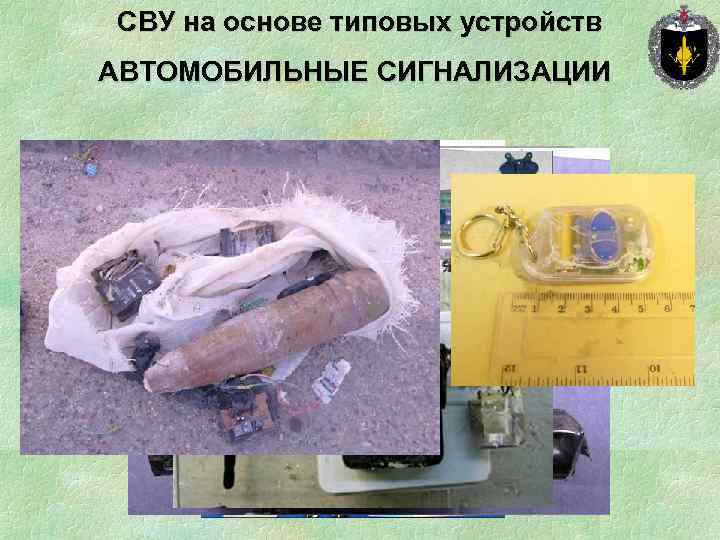

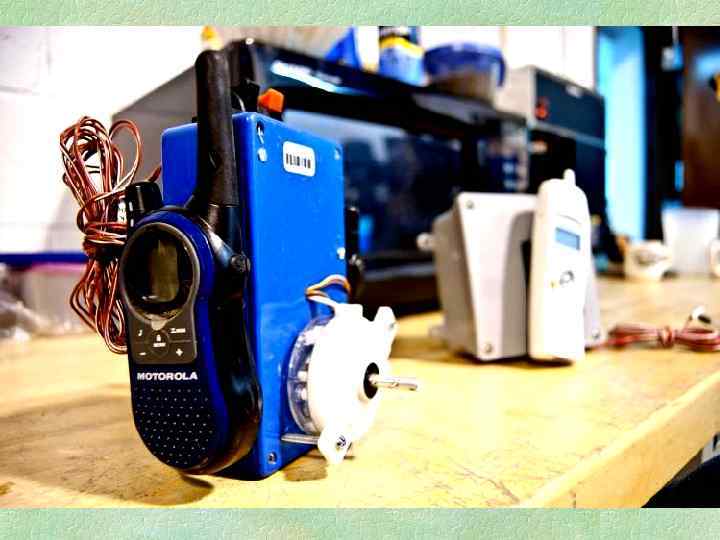

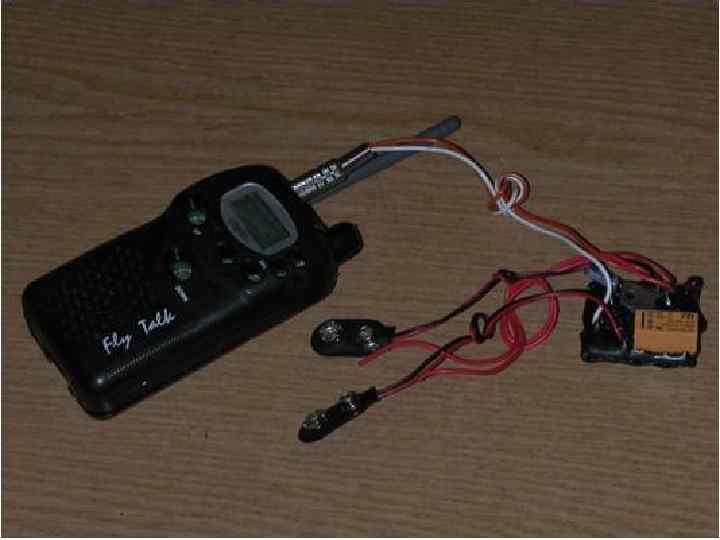

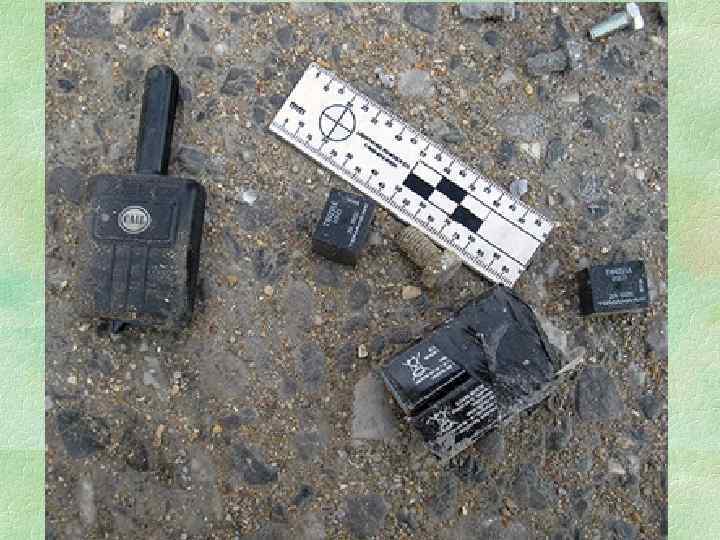

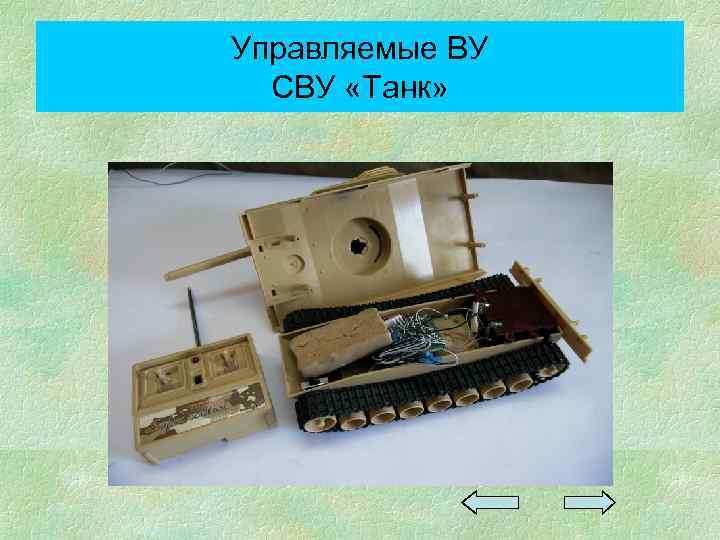

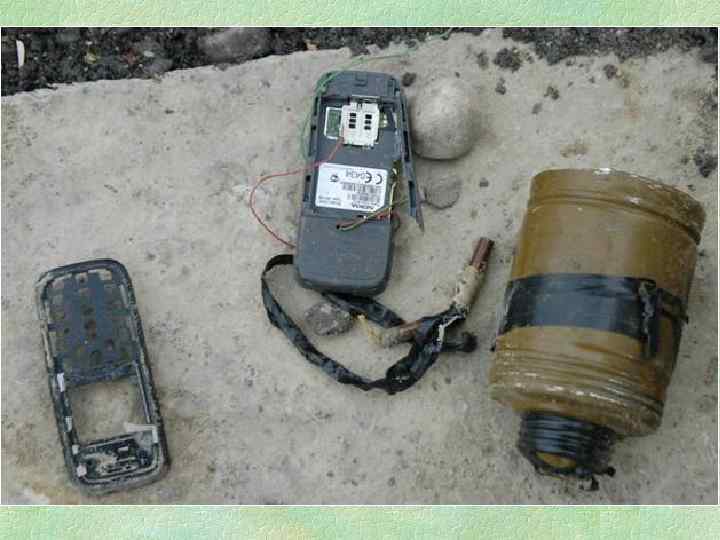

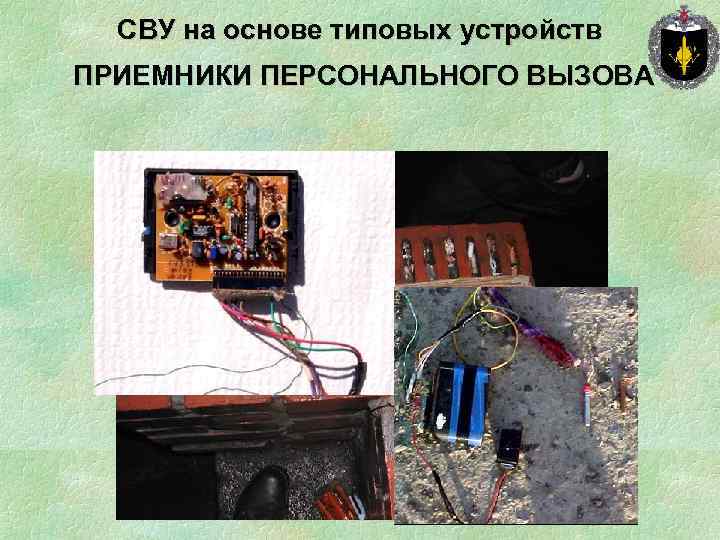

ДОРАБОТАННЫЕ ТИПОВЫЕ УСТРОЙСТВА • ИНДИВИДУАЛЬНЫЕ ПЕРЕНОСНЫЕ РАДИОСТАНЦИИ • ПЕЙДЖЕРЫ • СОТОВЫЕ ТЕЛЕФОНЫ • РАДИОТЕЛЕФОНЫ • УСТРОЙСТВА BLUETOOTH • АВТОМОБИЛЬНЫЕ СИГНАЛИЗАЦИИ • БЕЗПРОВОДНЫЕ ДВЕРНЫЕ ЗАМКИ • РАДИОУПРАВЛЯЕМЫЕ МОДЕЛИ • ВИДЕОКАМЕРЫ СЛЕЖЕНИЯ • СИСТЕМА БЕЗПРОВОДНОГО INTERNETa

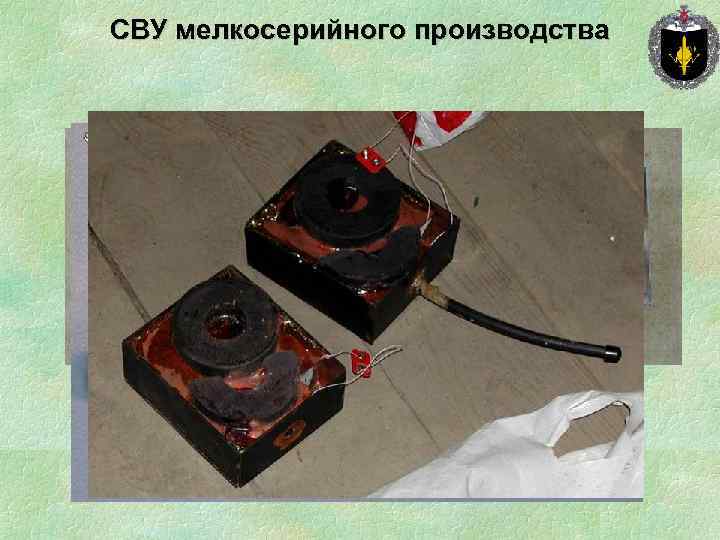

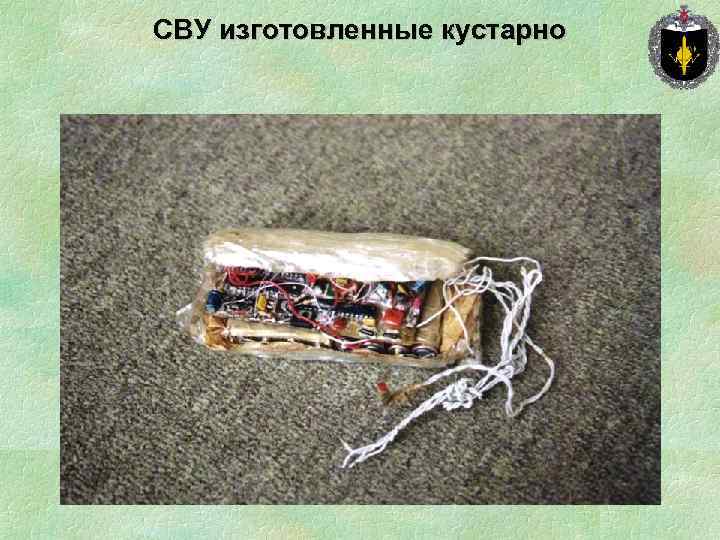

• ИЗГОТОВЛЕННЫЕ КУСТАРНО УСТРОЙСТВА • УСТРОЙСТВА МЕЛКОСЕРИЙНОГО ПРОИЗВОДСТВА

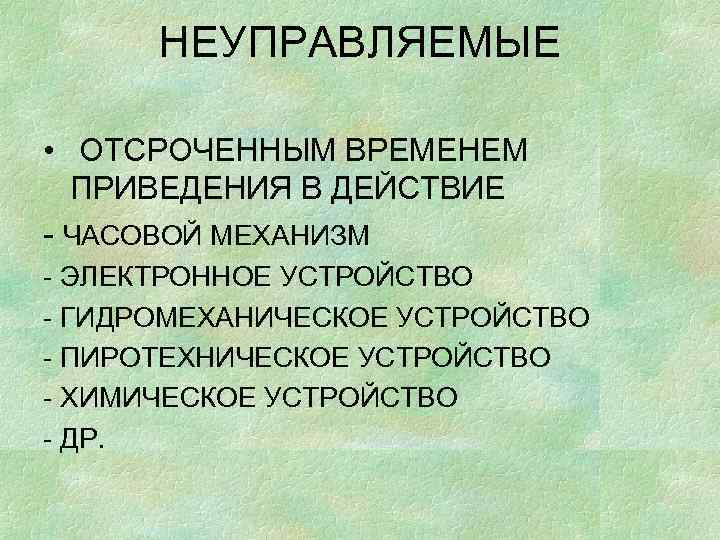

НЕУПРАВЛЯЕМЫЕ • ОТСРОЧЕННЫМ ВРЕМЕНЕМ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ - ЧАСОВОЙ МЕХАНИЗМ - ЭЛЕКТРОННОЕ УСТРОЙСТВО - ГИДРОМЕХАНИЧЕСКОЕ УСТРОЙСТВО - ПИРОТЕХНИЧЕСКОЕ УСТРОЙСТВО - ХИМИЧЕСКОЕ УСТРОЙСТВО - ДР.

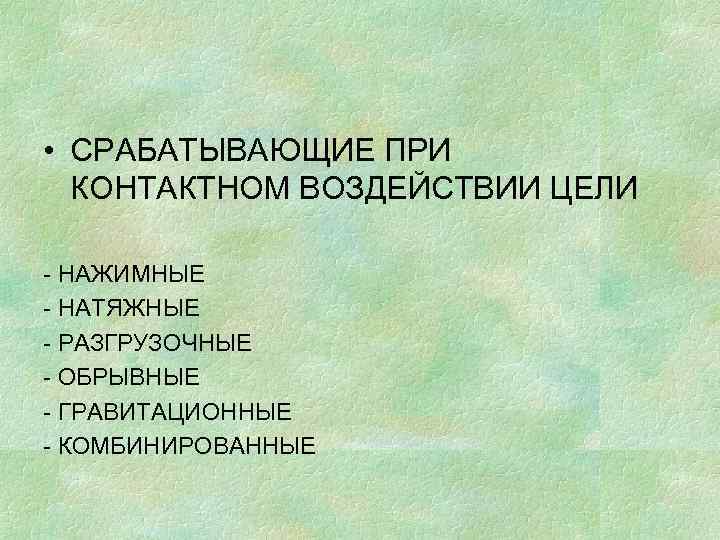

• СРАБАТЫВАЮЩИЕ ПРИ КОНТАКТНОМ ВОЗДЕЙСТВИИ ЦЕЛИ - НАЖИМНЫЕ - НАТЯЖНЫЕ - РАЗГРУЗОЧНЫЕ - ОБРЫВНЫЕ - ГРАВИТАЦИОННЫЕ - КОМБИНИРОВАННЫЕ

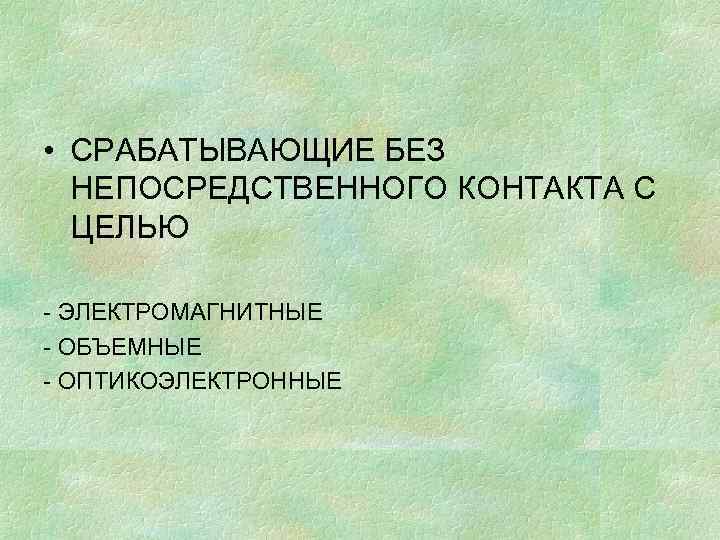

• СРАБАТЫВАЮЩИЕ БЕЗ НЕПОСРЕДСТВЕННОГО КОНТАКТА С ЦЕЛЬЮ - ЭЛЕКТРОМАГНИТНЫЕ - ОБЪЕМНЫЕ - ОПТИКОЭЛЕКТРОННЫЕ

ПО ПРЕДНАЗНАЧЕНИЮ: • ЛЮДИ; • ТЕХНИКА; • ОБЪЕКТЫ

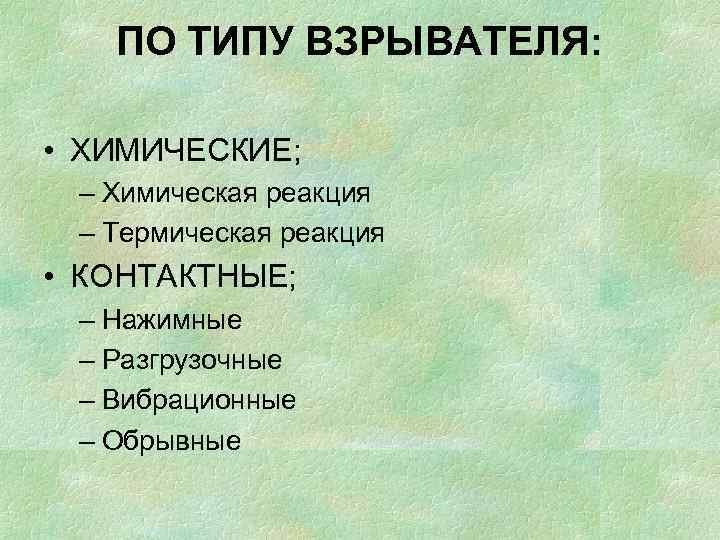

ПО ТИПУ ВЗРЫВАТЕЛЯ: • ХИМИЧЕСКИЕ; – Химическая реакция – Термическая реакция • КОНТАКТНЫЕ; – Нажимные – Разгрузочные – Вибрационные – Обрывные

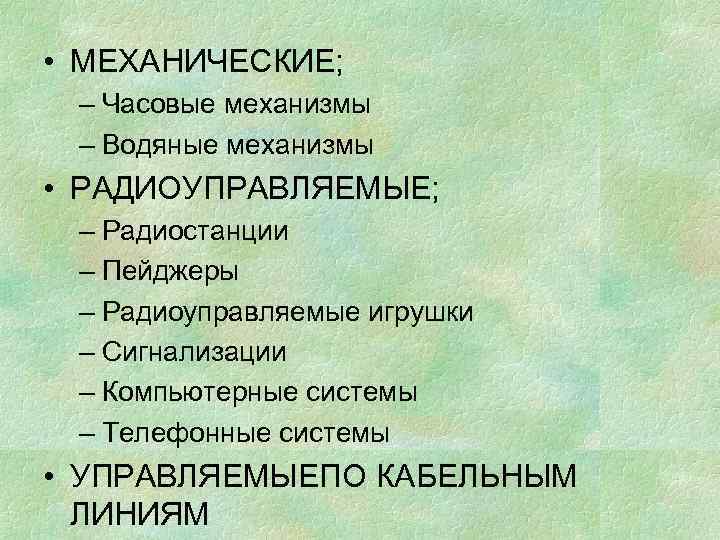

• МЕХАНИЧЕСКИЕ; – Часовые механизмы – Водяные механизмы • РАДИОУПРАВЛЯЕМЫЕ; – Радиостанции – Пейджеры – Радиоуправляемые игрушки – Сигнализации – Компьютерные системы – Телефонные системы • УПРАВЛЯЕМЫЕПО КАБЕЛЬНЫМ ЛИНИЯМ

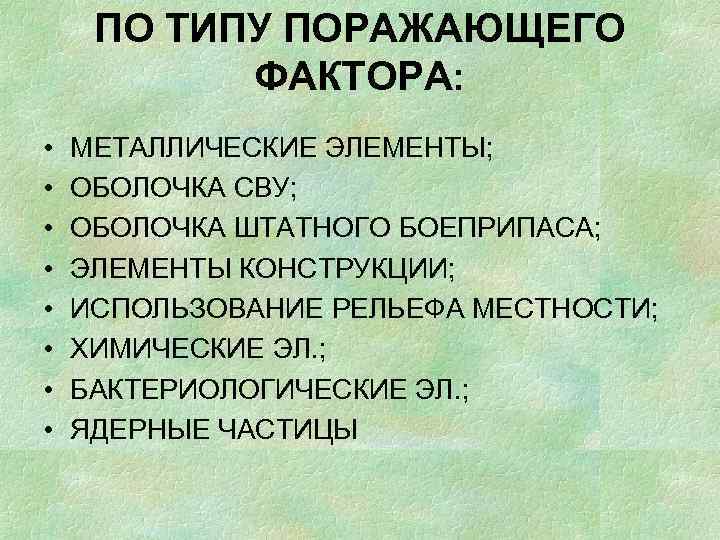

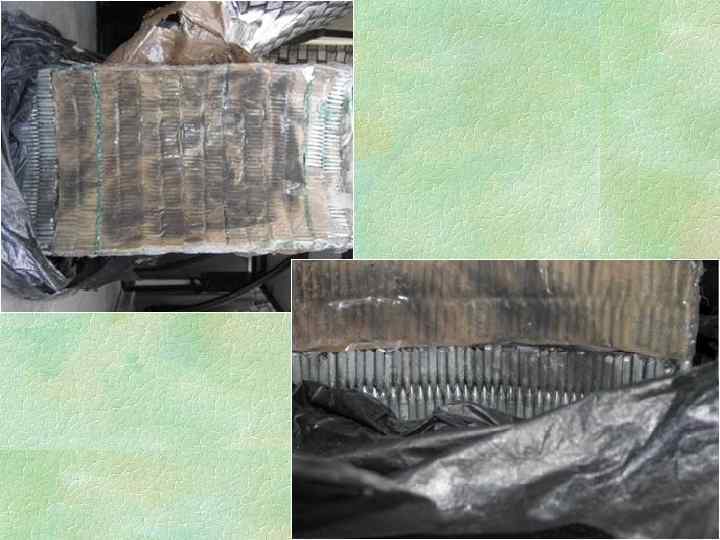

ПО ТИПУ ПОРАЖАЮЩЕГО ФАКТОРА: • • МЕТАЛЛИЧЕСКИЕ ЭЛЕМЕНТЫ; ОБОЛОЧКА СВУ; ОБОЛОЧКА ШТАТНОГО БОЕПРИПАСА; ЭЛЕМЕНТЫ КОНСТРУКЦИИ; ИСПОЛЬЗОВАНИЕ РЕЛЬЕФА МЕСТНОСТИ; ХИМИЧЕСКИЕ ЭЛ. ; БАКТЕРИОЛОГИЧЕСКИЕ ЭЛ. ; ЯДЕРНЫЕ ЧАСТИЦЫ

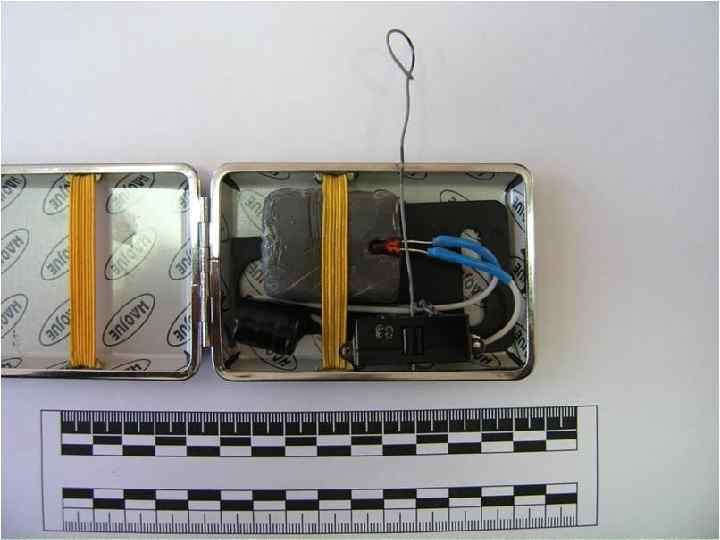

СВУ разгрузочного действия

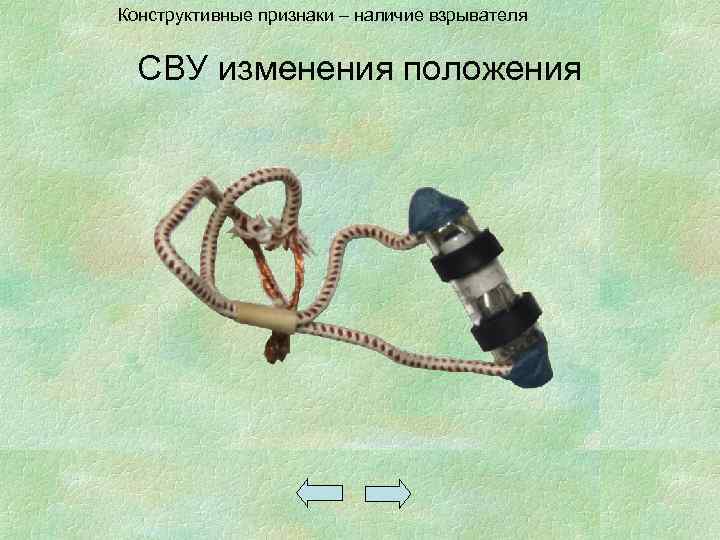

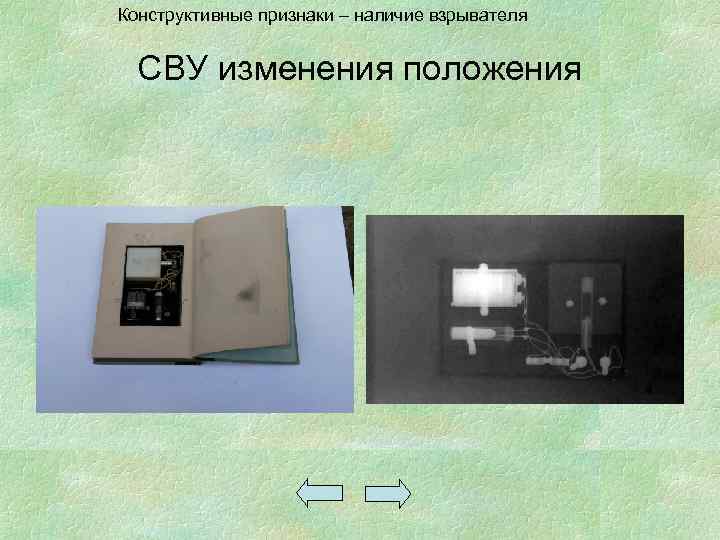

Конструктивные признаки – наличие взрывателя СВУ изменения положения

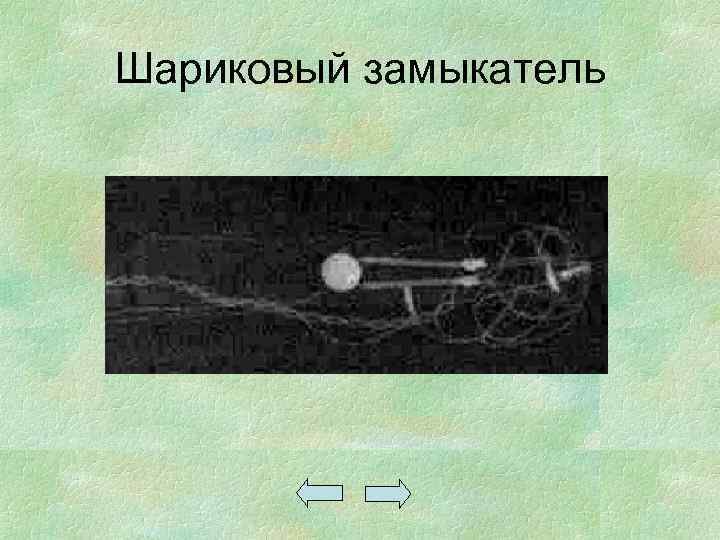

Шариковый замыкатель

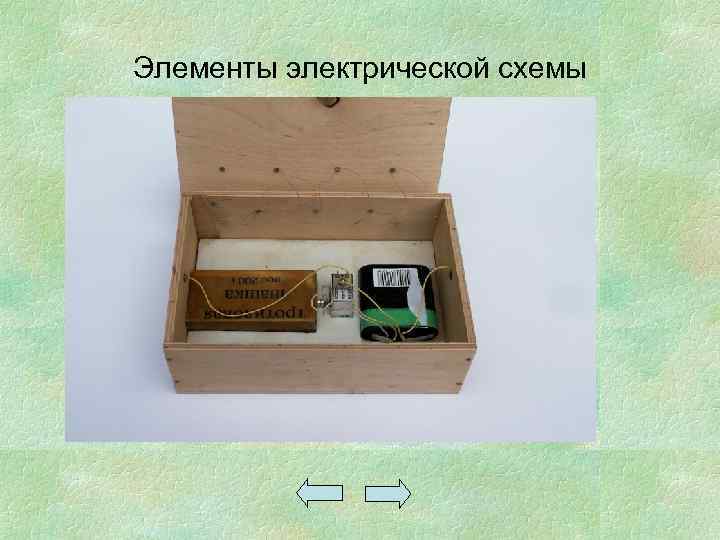

Элементы электрической схемы

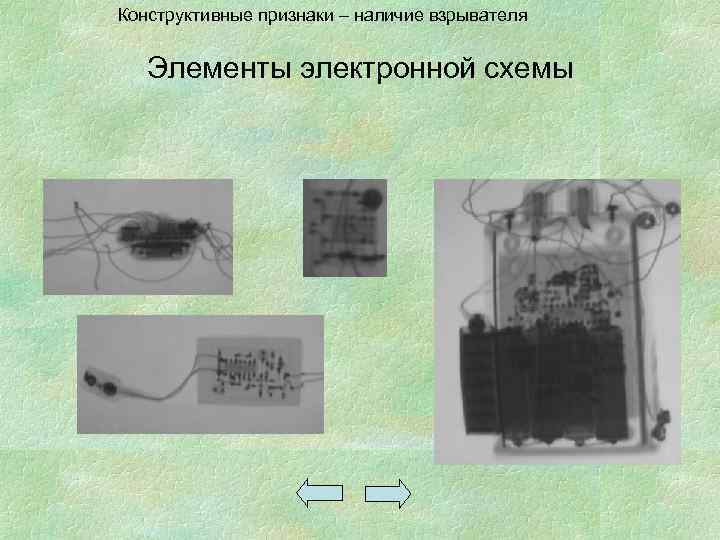

Конструктивные признаки – наличие взрывателя Элементы электронной схемы

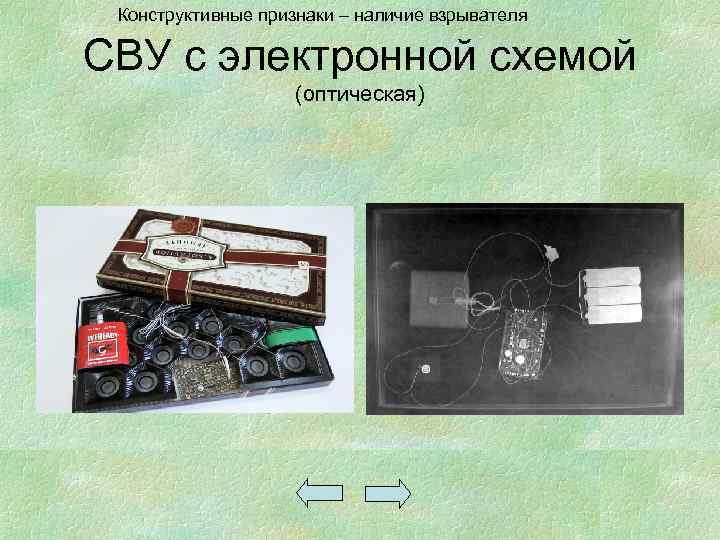

Конструктивные признаки – наличие взрывателя СВУ с электронной схемой (оптическая)

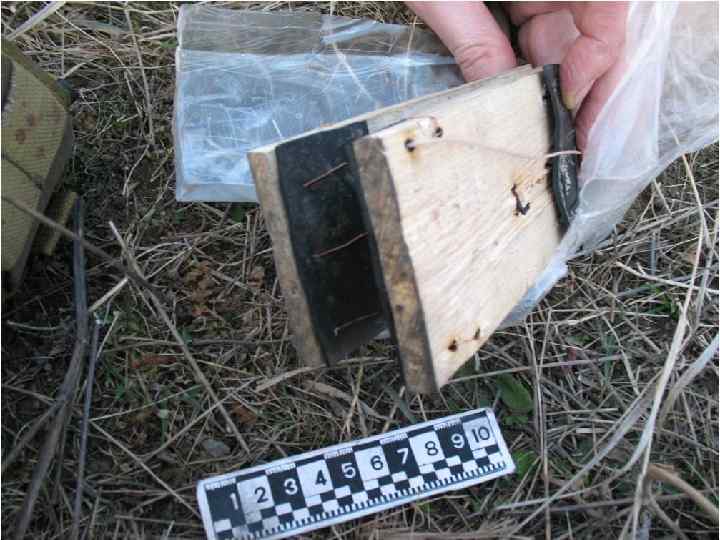

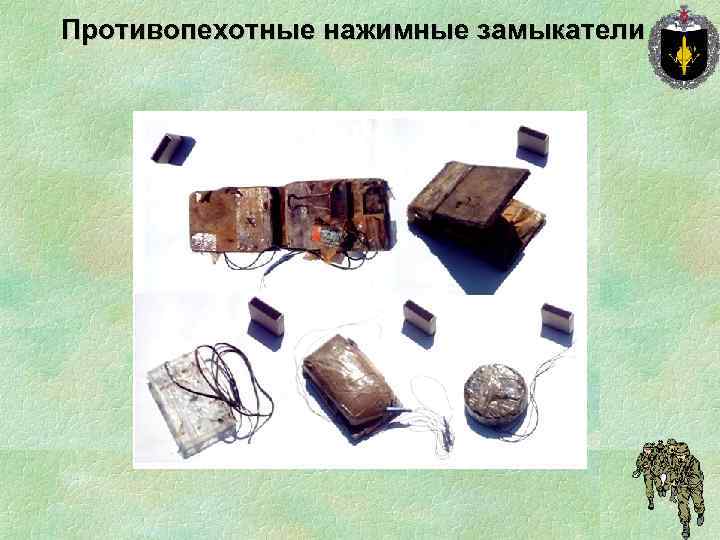

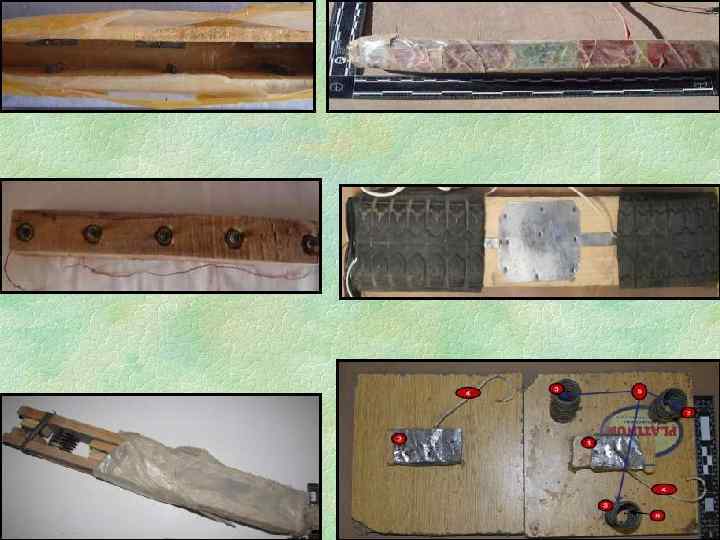

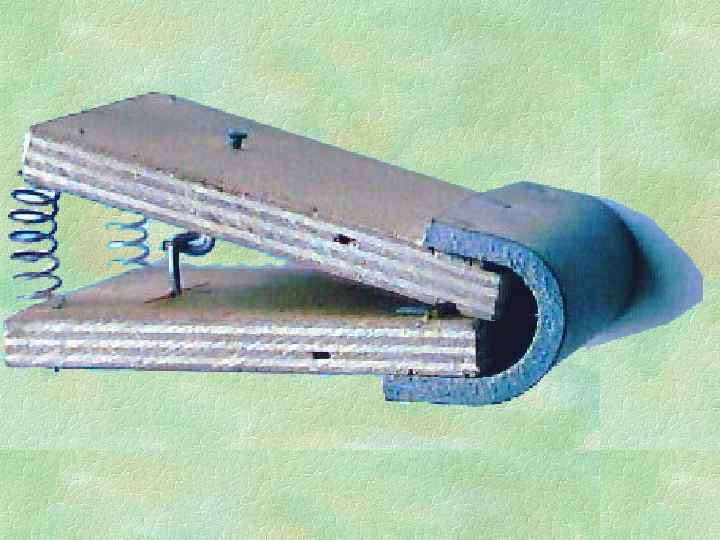

Противопехотные нажимные замыкатели

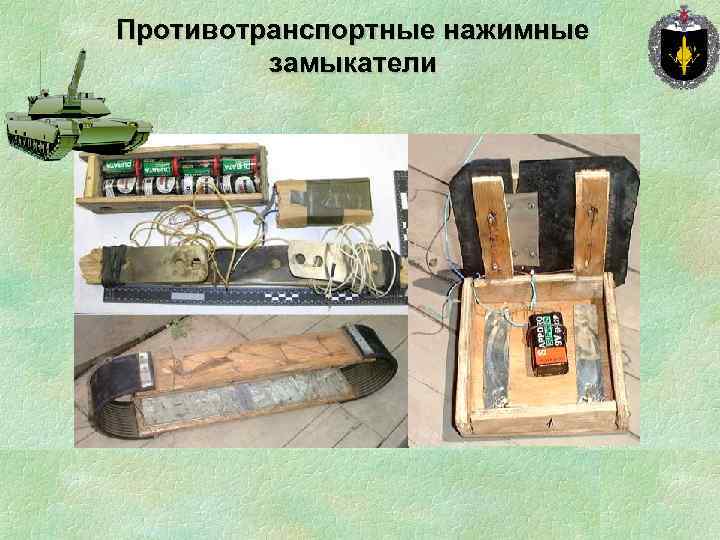

Противотранспортные нажимные замыкатели

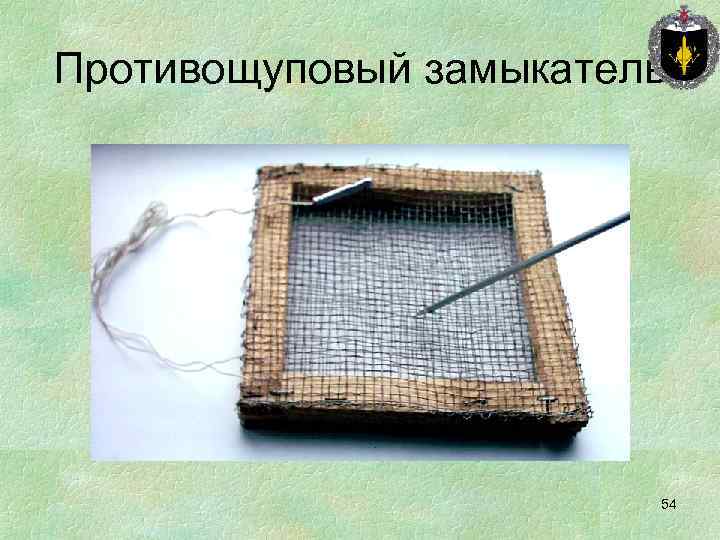

Противощуповый замыкатель 54

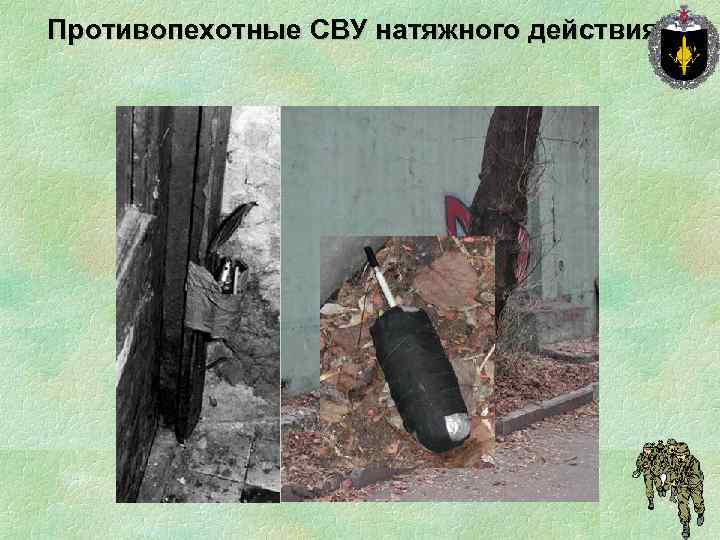

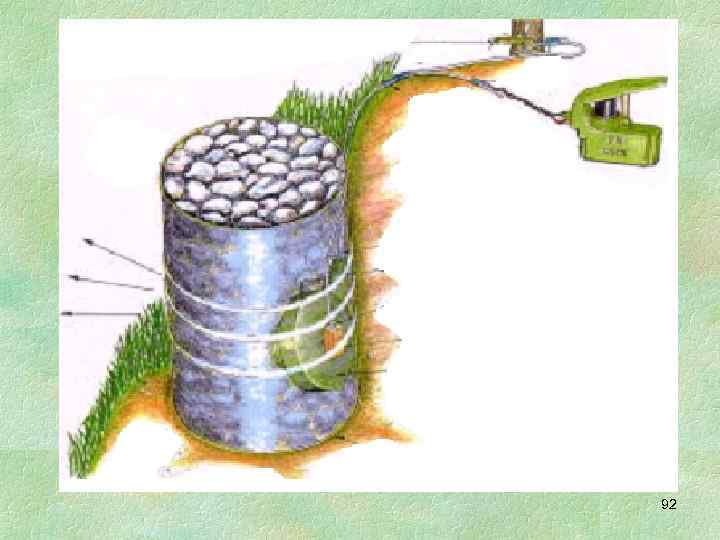

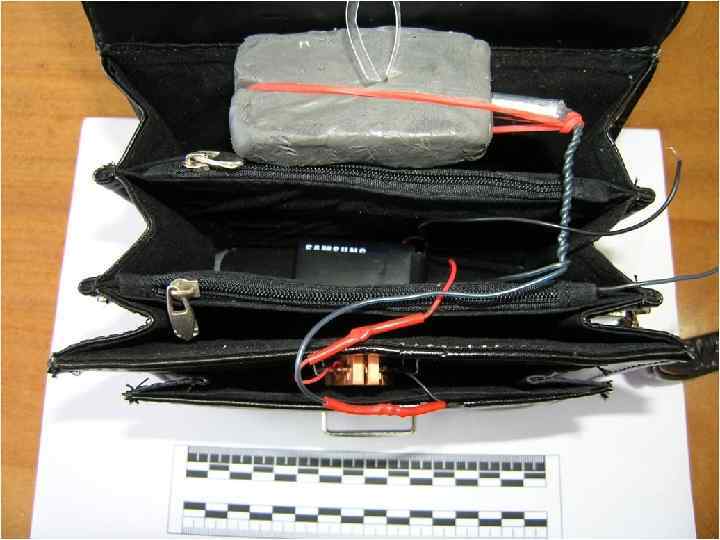

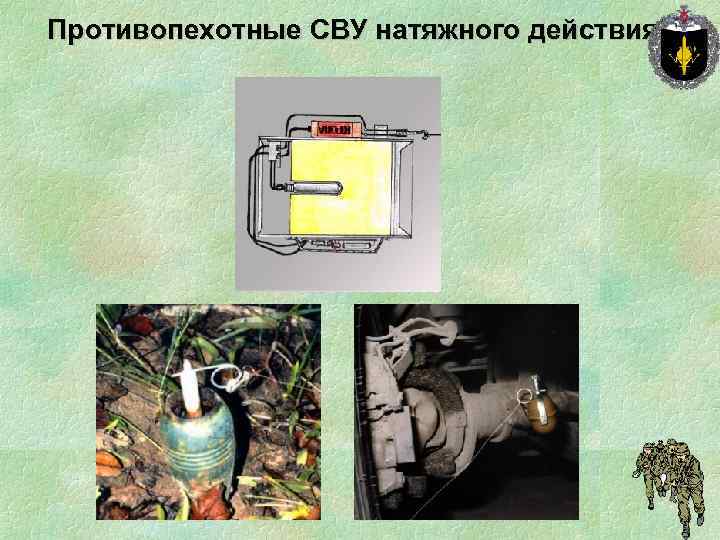

Противопехотные СВУ натяжного действия

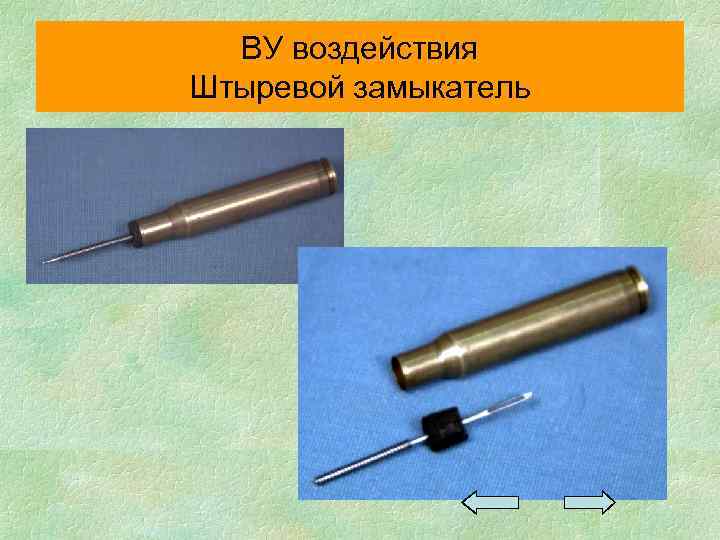

ВУ воздействия Штыревой замыкатель

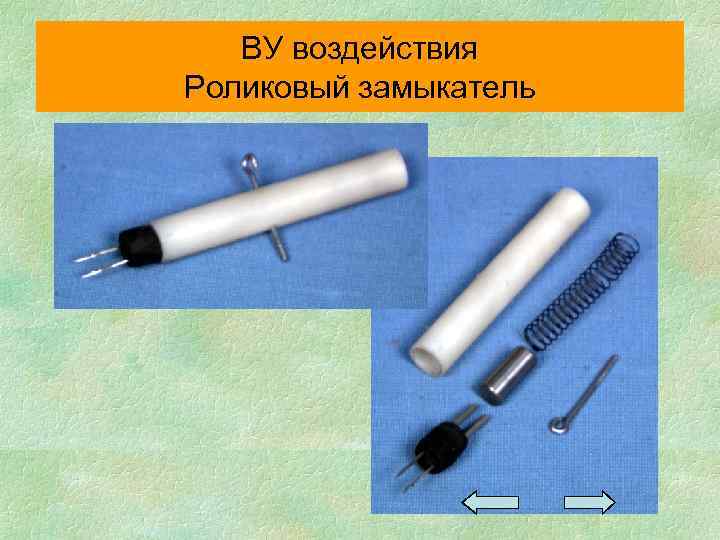

ВУ воздействия Роликовый замыкатель

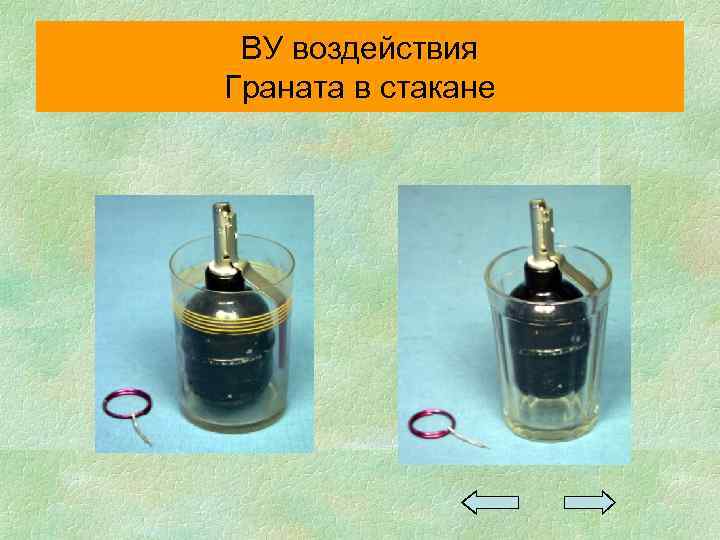

ВУ воздействия Граната в стакане

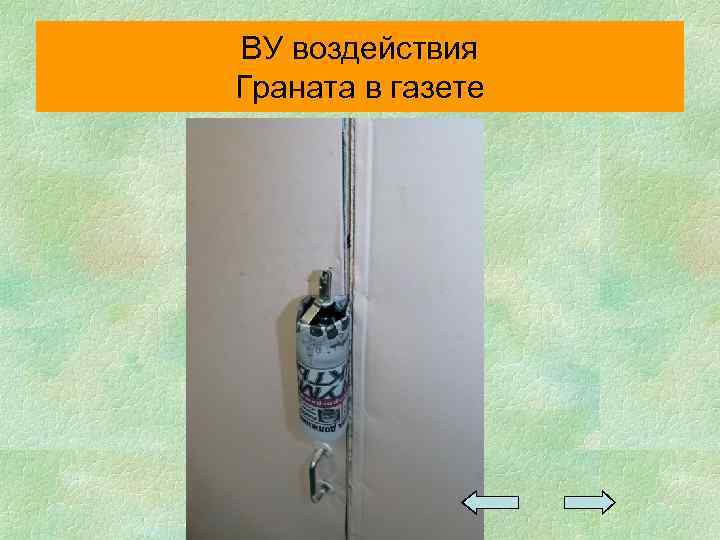

ВУ воздействия Граната в газете

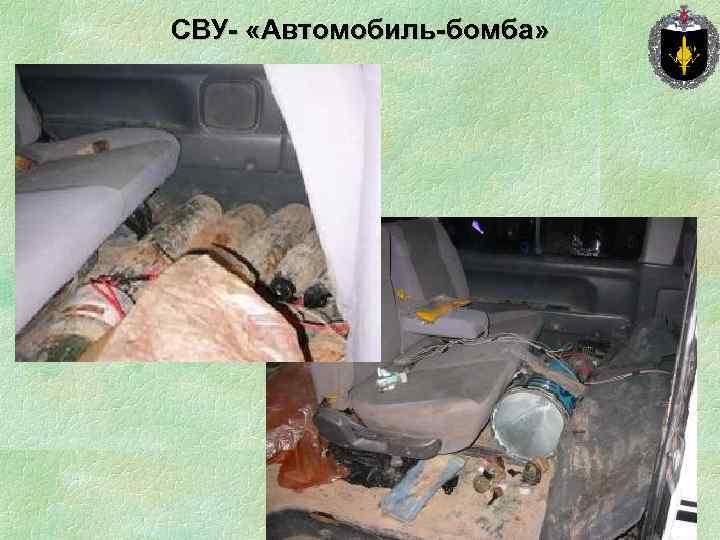

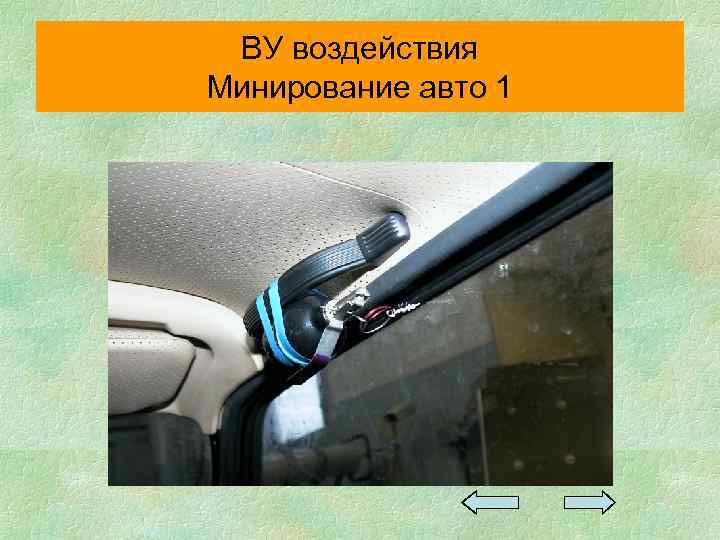

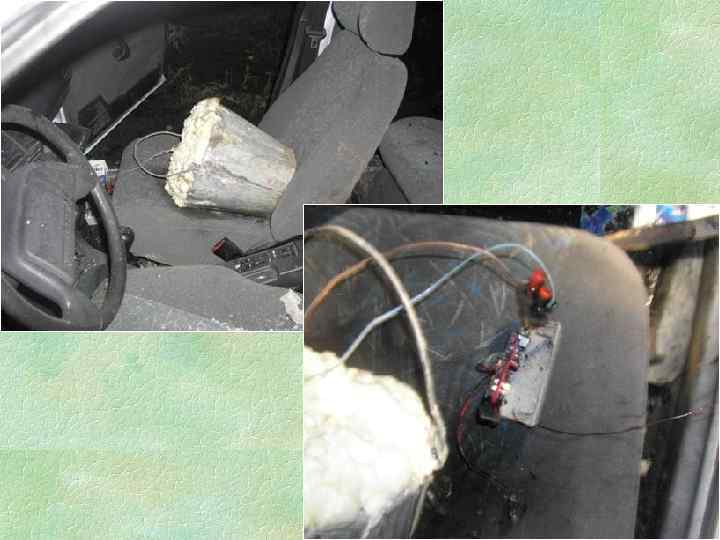

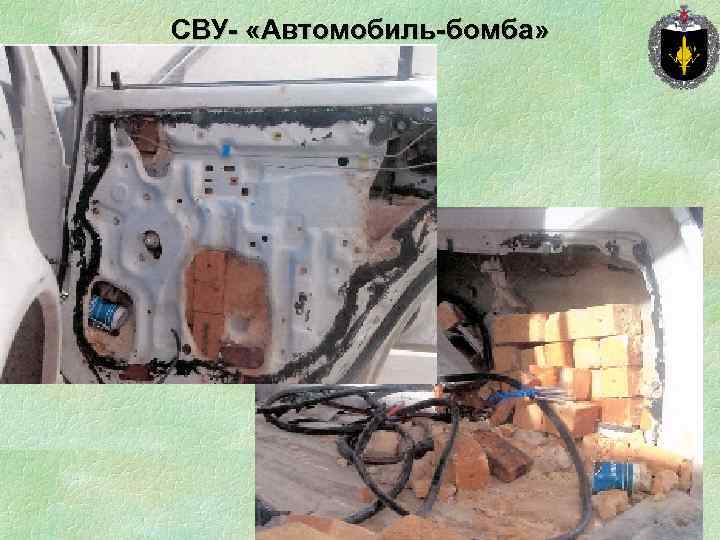

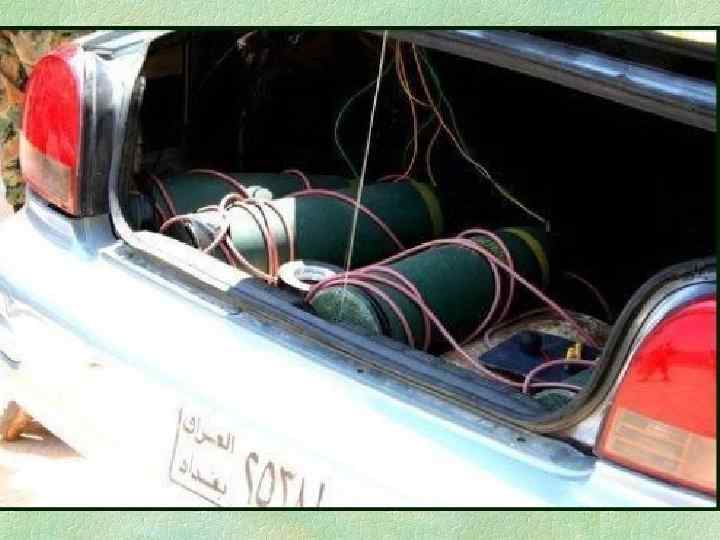

ВУ воздействия Минирование авто 1

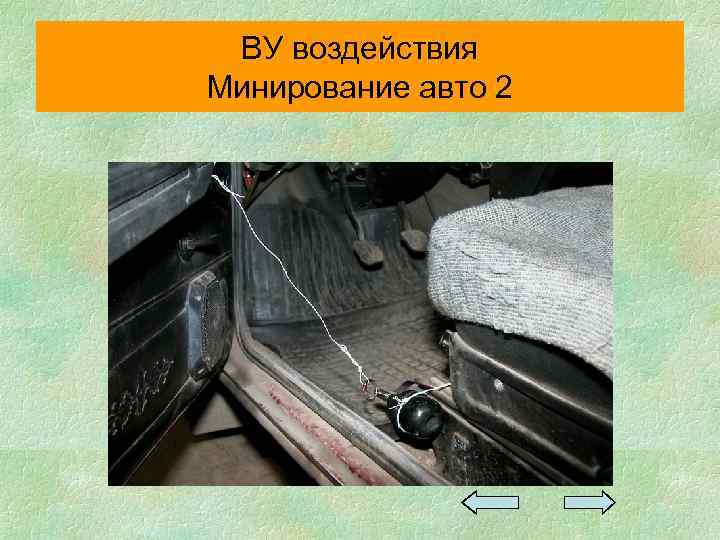

ВУ воздействия Минирование авто 2

ВУ воздействия Минирование авто 3

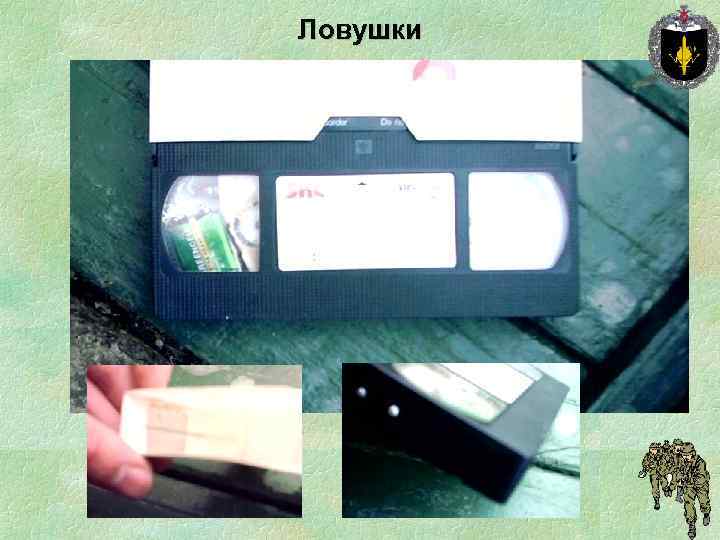

Ловушки

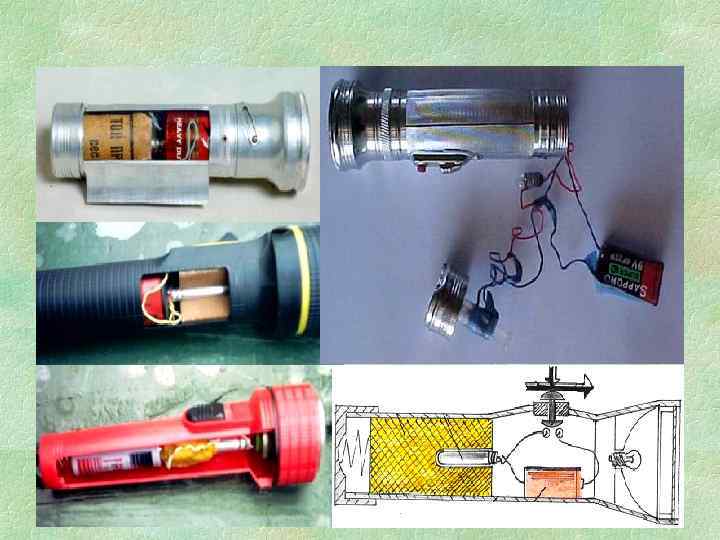

66

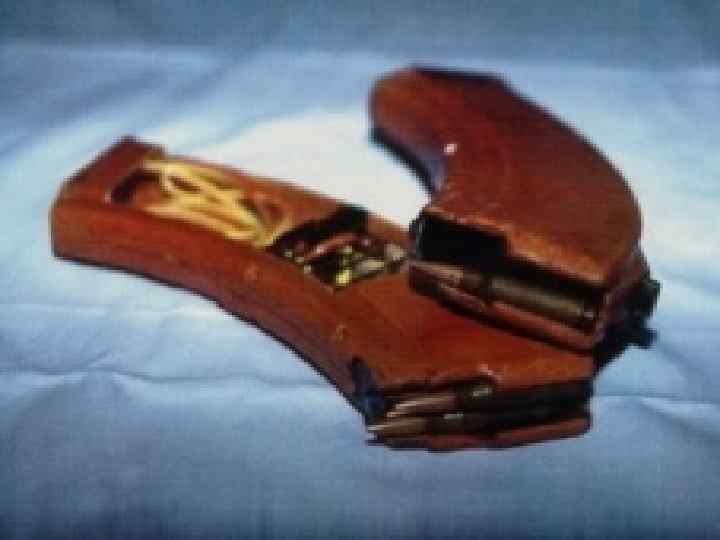

67

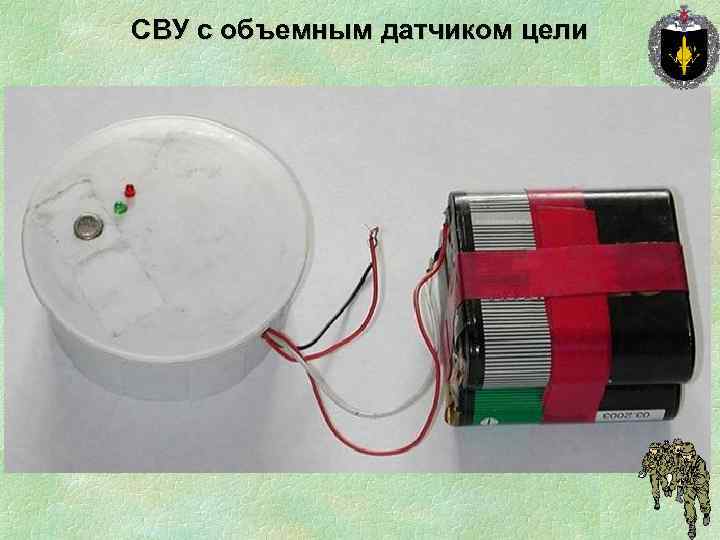

СВУ с объемным датчиком цели

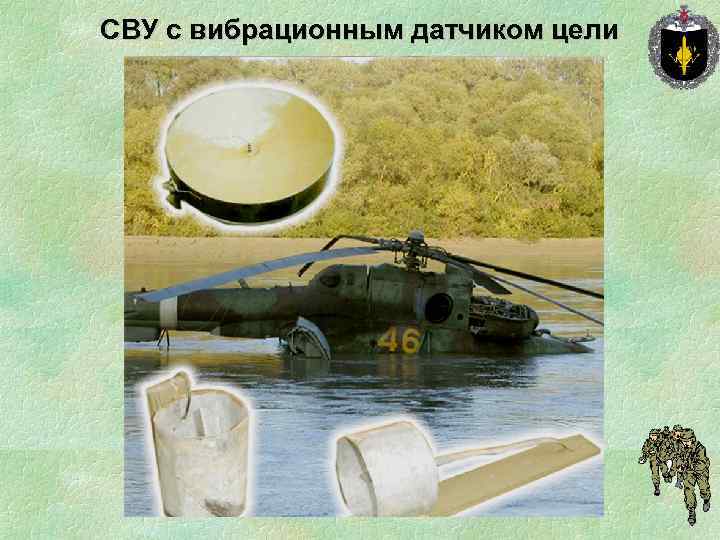

СВУ с вибрационным датчиком цели

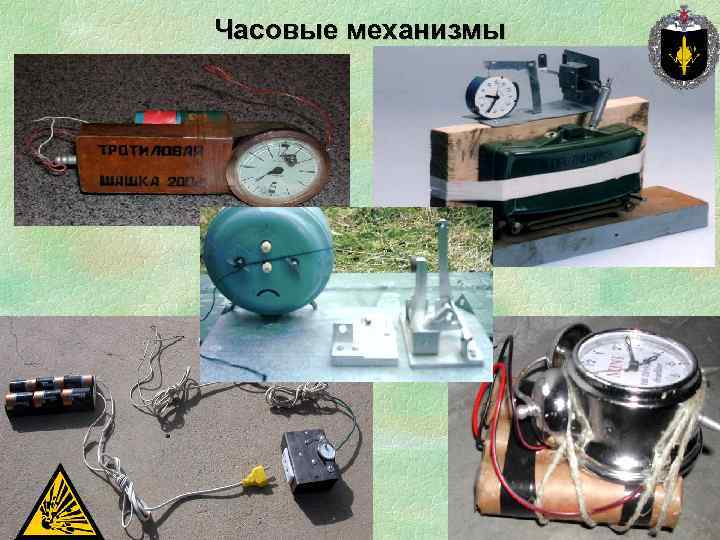

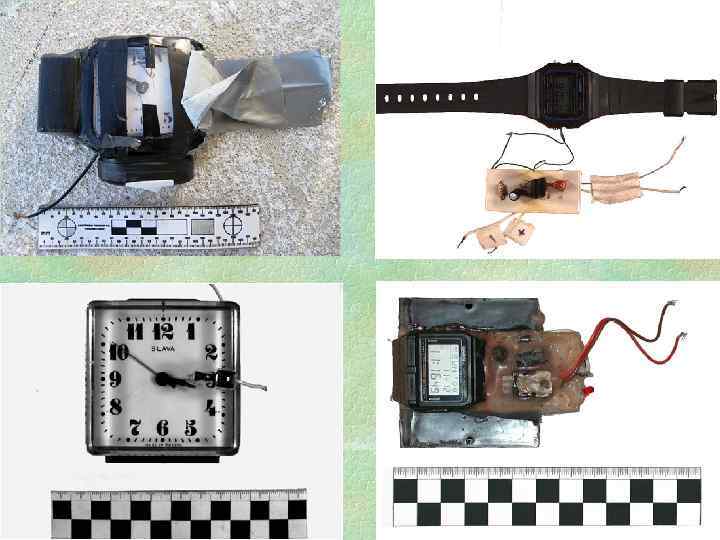

Часовые механизмы

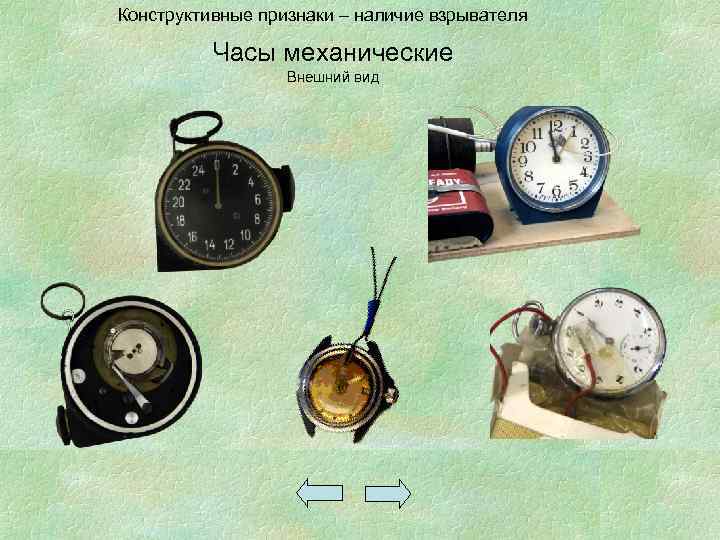

Конструктивные признаки – наличие взрывателя Часы механические Внешний вид

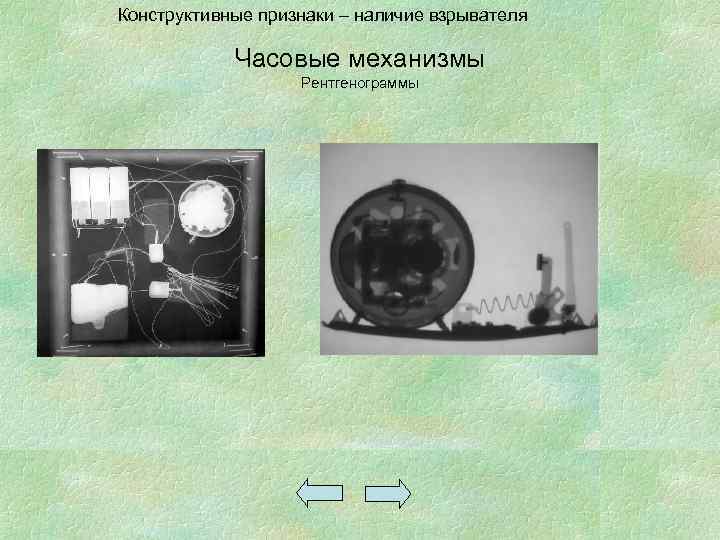

Конструктивные признаки – наличие взрывателя Часовые механизмы Рентгенограммы

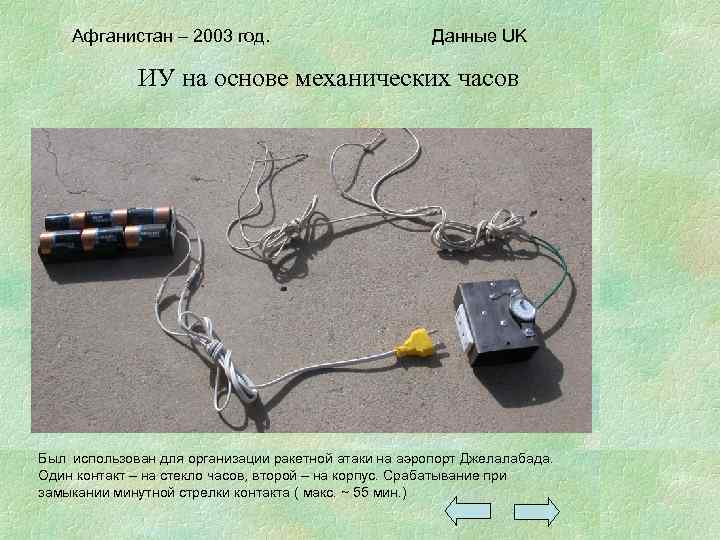

Афганистан – 2003 год. Данные UK ИУ на основе механических часов Был использован для организации ракетной атаки на аэропорт Джелалабада. Один контакт – на стекло часов, второй – на корпус. Срабатывание при замыкании минутной стрелки контакта ( макс. ~ 55 мин. )

Афганистан – 2003 год. Данные UK ИУ на основе часов «Аллах» Это ИУ основано на бытовом будильнике распространенном в мусульманских странах. Питается от 3 x 1. 5 v батареек. Провода ЭД подсоединены к плате часов. При срабатывании будильника происходит подрыв детонатора. Использовалось для запуска ракет и подрыва СВУ.

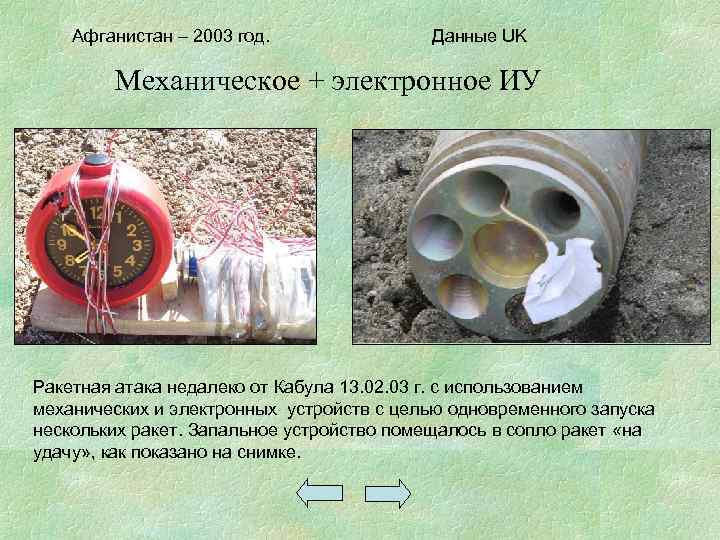

Афганистан – 2003 год. Данные UK Механическое + электронное ИУ Ракетная атака недалеко от Кабула 13. 02. 03 г. с использованием механических и электронных устройств с целью одновременного запуска нескольких ракет. Запальное устройство помещалось в сопло ракет «на удачу» , как показано на снимке.

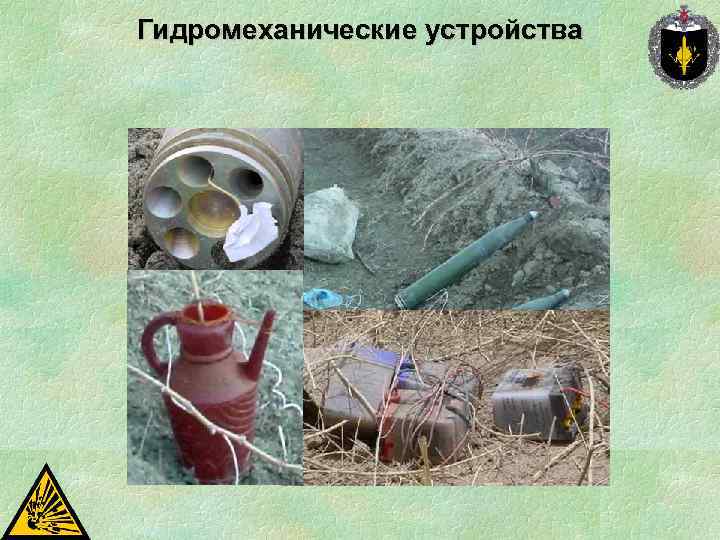

Гидромеханические устройства

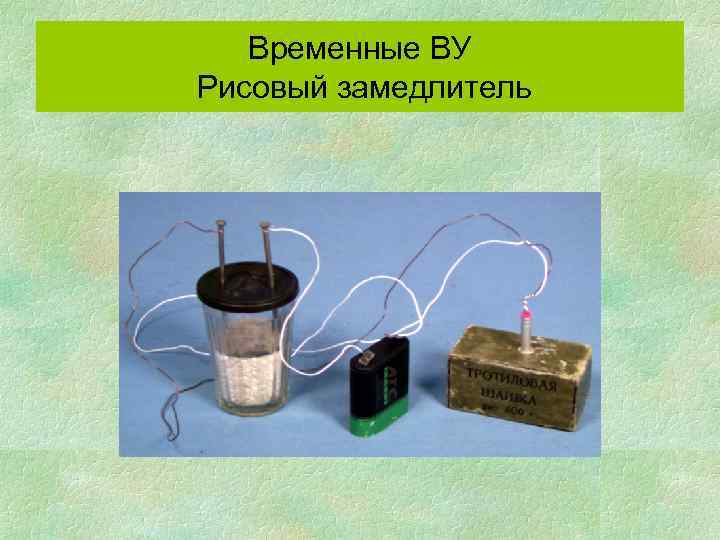

Временные ВУ Рисовый замедлитель

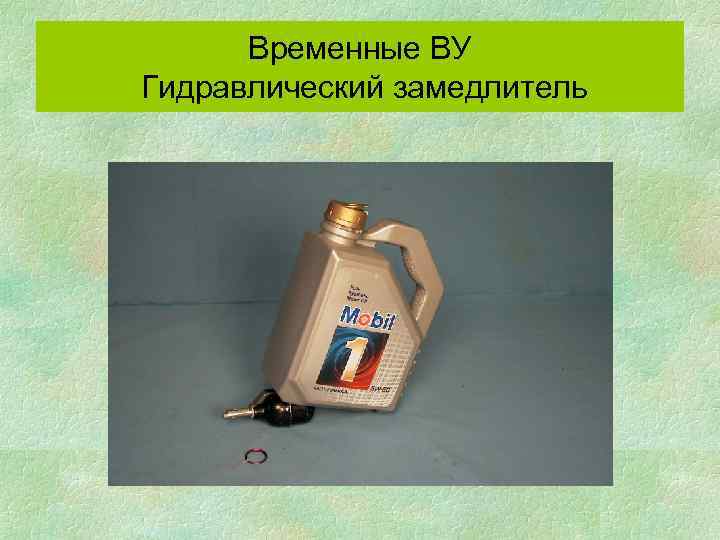

Временные ВУ Гидравлический замедлитель

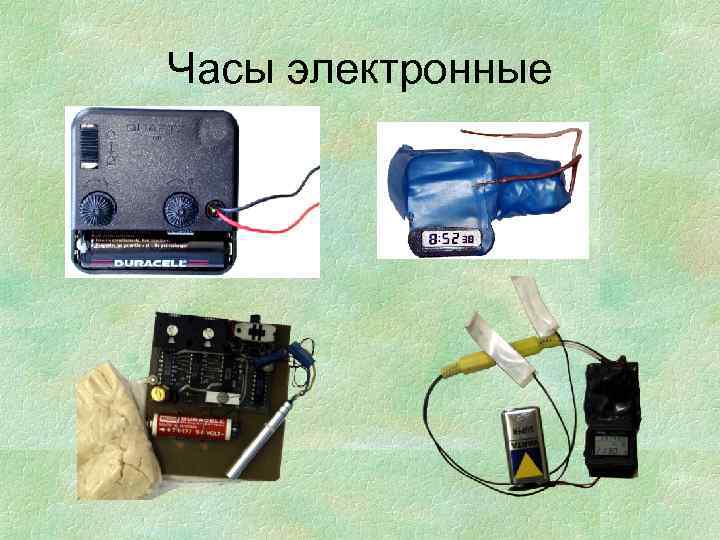

Часы электронные

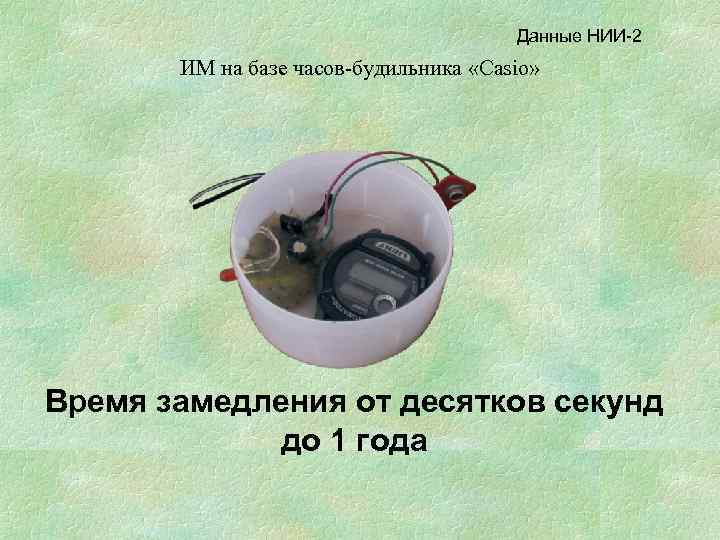

Данные НИИ-2 ИМ на базе часов-будильника «Casio» Время замедления от десятков секунд до 1 года

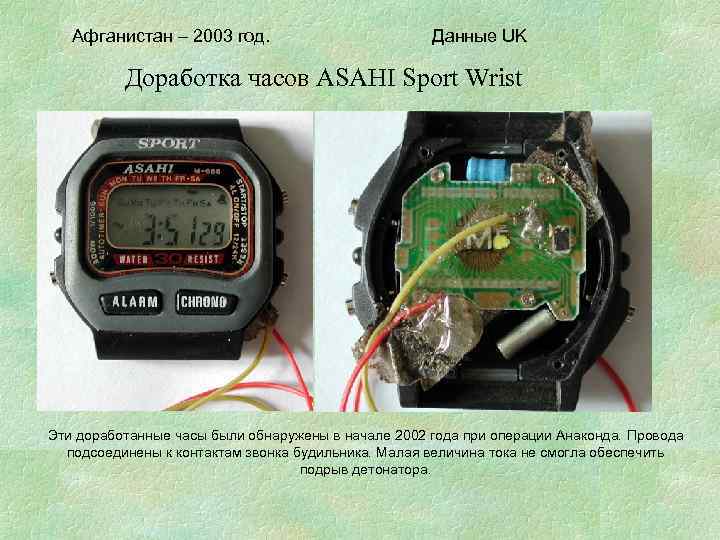

Афганистан – 2003 год. Данные UK Доработка часов ASAHI Sport Wrist Эти доработанные часы были обнаружены в начале 2002 года при операции Анаконда. Провода подсоединены к контактам звонка будильника. Малая величина тока не смогла обеспечить подрыв детонатора.

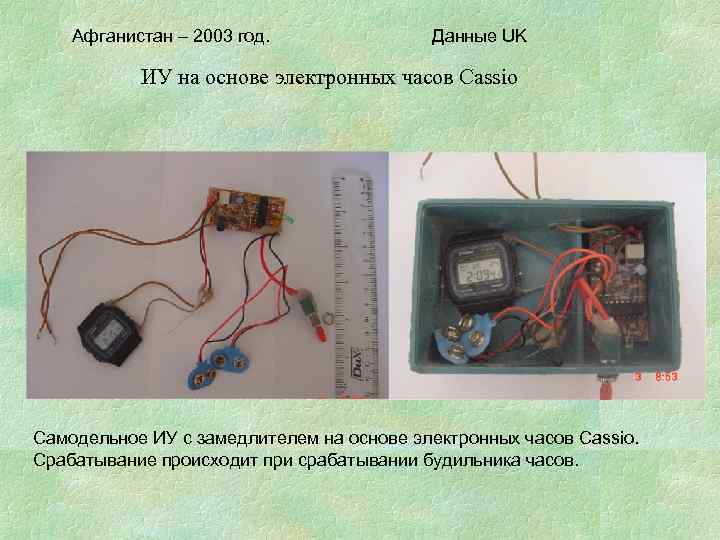

Афганистан – 2003 год. Данные UK ИУ на основе электронных часов Cassio Самодельное ИУ с замедлителем на основе электронных часов Cassio. Срабатывание происходит при срабатывании будильника часов.

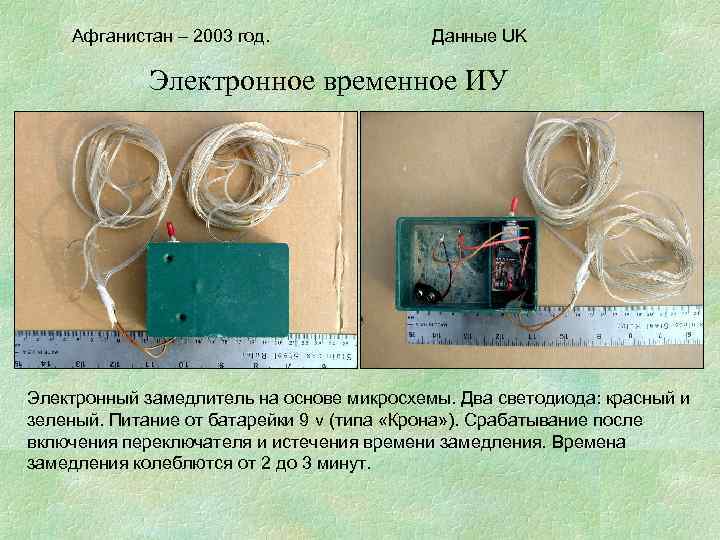

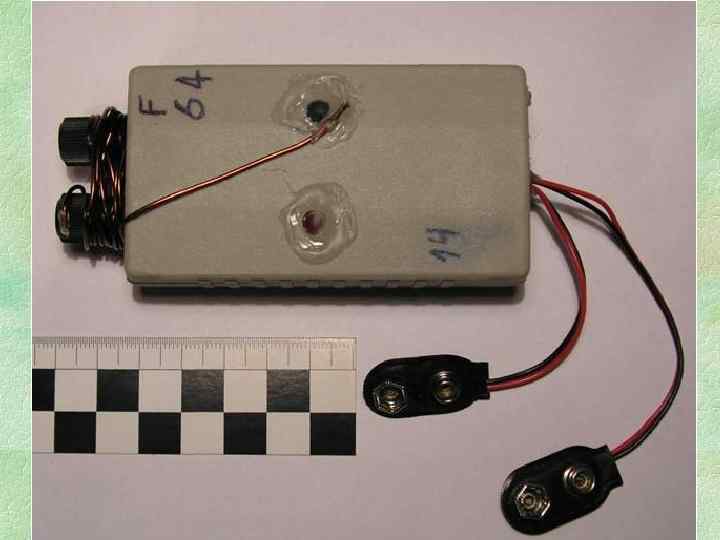

Афганистан – 2003 год. Данные UK Электронное временное ИУ Электронный замедлитель на основе микросхемы. Два светодиода: красный и зеленый. Питание от батарейки 9 v (типа «Крона» ). Срабатывание после включения переключателя и истечения времени замедления. Времена замедления колеблются от 2 до 3 минут.
