МІНІСТЕРСТВО ОБОРОНИ УКРАЇНИ Національний університет водного господарства та

МІНІСТЕРСТВО ОБОРОНИ УКРАЇНИ Національний університет водного господарства та природокористування Кафедра військової підготовки Викладач кафедри військової підготовки Національного університету водного господарства та природокористування підполковник запасу Трофімчук О. Л.

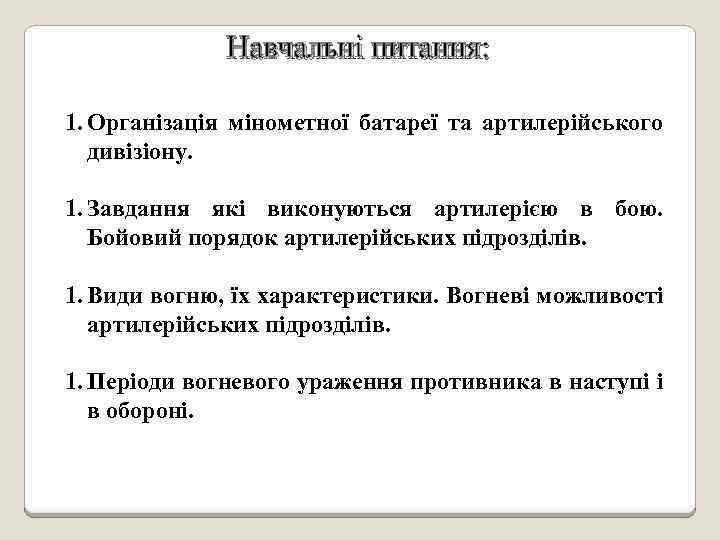

Навчальні питання: 1. Організація мінометної батареї та артилерійського дивізіону. 1. Завдання які виконуються артилерією в бою. Бойовий порядок артилерійських підрозділів. 1. Види вогню, їх характеристики. Вогневі можливості артилерійських підрозділів. 1. Періоди вогневого ураження противника в наступі і в обороні.

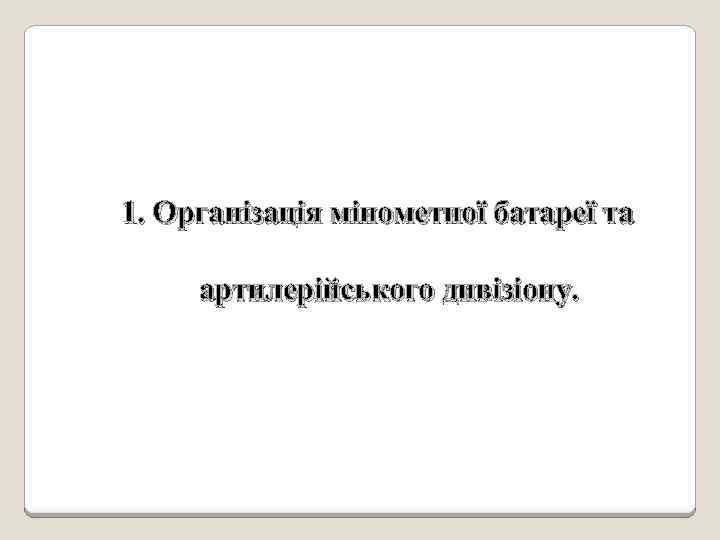

1. Організація мінометної батареї та артилерійського дивізіону.

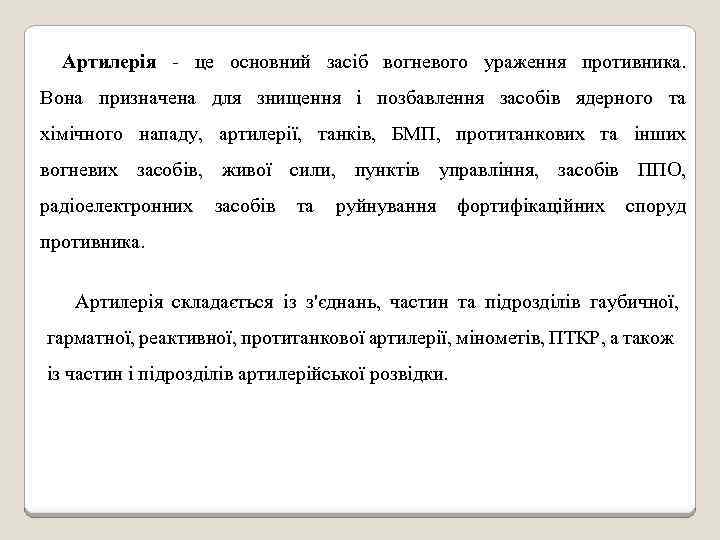

Артилерія - це основний засіб вогневого ураження противника. Вона призначена для знищення і позбавлення засобів ядерного та хімічного нападу, артилерії, танків, БМП, протитанкових та інших вогневих засобів, живої сили, пунктів управління, засобів ППО, радіоелектронних засобів та руйнування фортифікаційних споруд противника. Артилерія складається із з'єднань, частин та підрозділів гаубичної, гарматної, реактивної, протитанкової артилерії, мінометів, ПТКР, а також із частин і підрозділів артилерійської розвідки.

Організація мінометної батареї мінбатр 56 взводи ву управління 6 мінв 20 10 Відділення р від. з 4 Особового складу - 56 чол. Автомобілів - 10 шт. 120 мм М - 6 шт. РПГ-7 В - 2 шт. 5 6 6 7

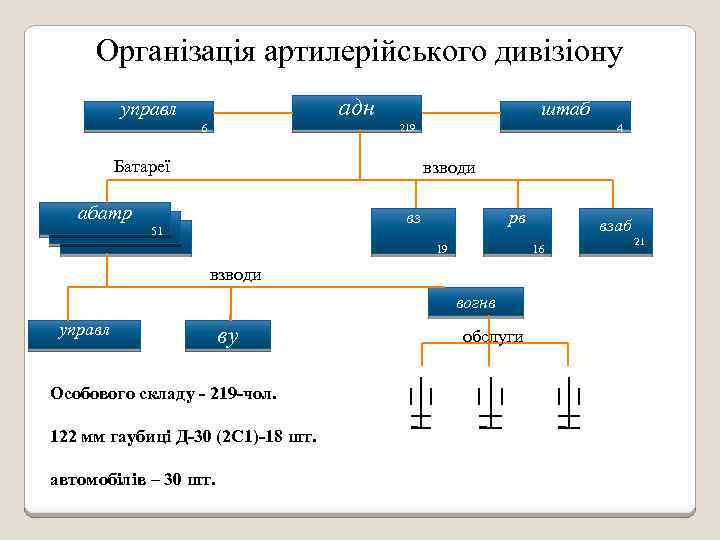

Організація артилерійського дивізіону адн управл 6 штаб 4 219 Батареї взводи абатр вз 51 рв 19 16 взводи вогнв управл ву Особового складу - 219 -чол. 122 мм гаубиці Д-30 (2 С 1)-18 шт. автомобілів – 30 шт. взаб обслуги 21

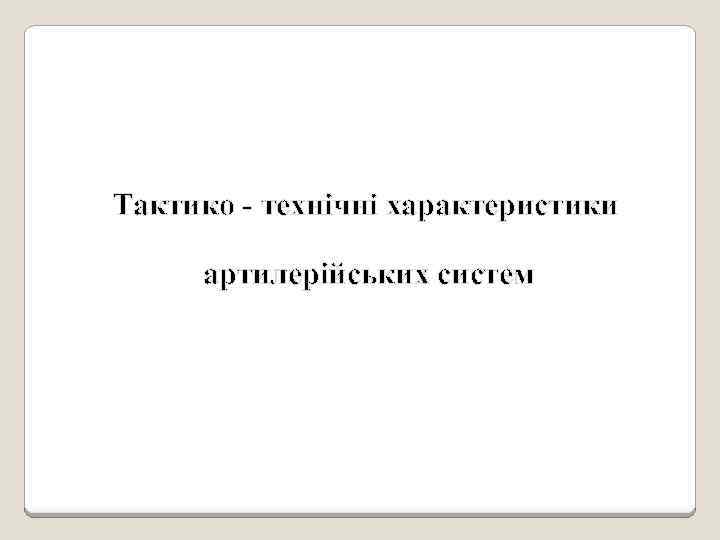

Тактико - технічні характеристики артилерійських систем

122 мм гаубиця Д-30 Характеристики Яка буксирується тягачем 122 мм Д-30 Дальність стрільби 15. 3 Дальність прямого пострілу, м 940 Швидкострільність, постріл/хв 6 -8 Боєкомплект 80 Час переводу із похідного 1, 5 -2, 5 положення в бойове, хв База Тягач ЗІЛ 131, Урал, Краз Боєприпаси ОФ, К, ОСВ, Д, А

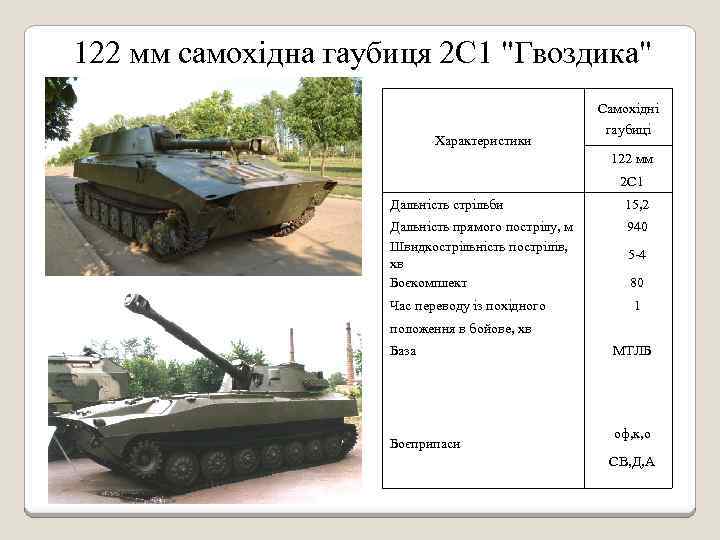

122 мм самохідна гаубиця 2 С 1 "Гвоздика" Самохідні Характеристики гаубиці 122 мм 2 С 1 Дальність стрільби 15, 2 Дальність прямого пострілу, м Швидкострільність пострілів, хв Боєкомплект 940 Час переводу із похідного 5 -4 80 1 положення в бойове, хв База Боєприпаси МТЛБ оф, к, о СВ, Д, А

152 мм САУ 2 С 3 “Акация” Самохідні Характеристики гаубиці 152 мм 2 С 3 Дальність стрільби 17, 3 Дальність прямого пострілу, м 580 Швидкострільність пострілу, хв 3 Боєкомплект 60 Час переводу із похідного положення в бойове, хв База Боєприпаси 2 СУ-100 0 ф, к, 0 св

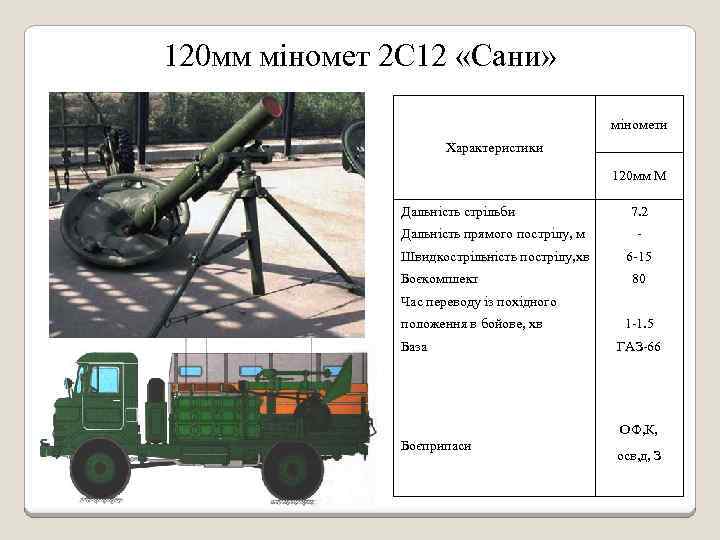

120 мм міномет 2 С 12 «Сани» міномети Характеристики 120 мм М Дальність стрільби 7. 2 Дальність прямого пострілу, м - Швидкострільність пострілу, хв 6 -15 Боєкомплект 80 Час переводу із похідного положення в бойове, хв База 1 -1. 5 ГАЗ-66 ОФ, К, Боєприпаси осв, д, З

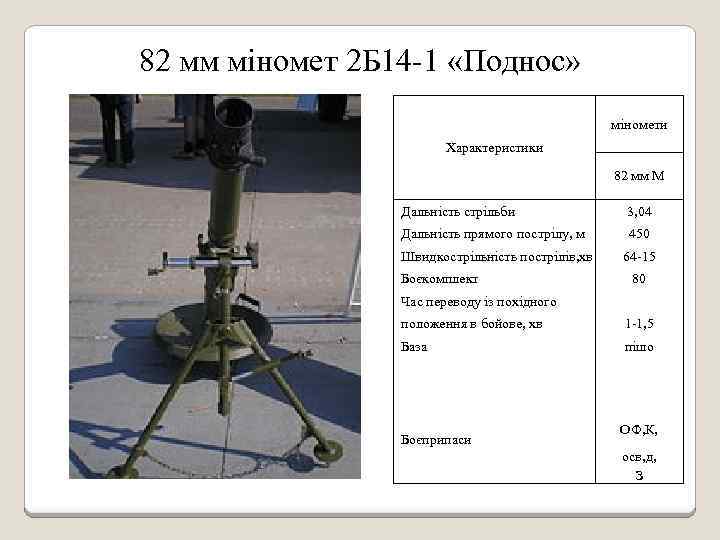

82 мм міномет 2 Б 14 -1 «Поднос» міномети Характеристики 82 мм М Дальність стрільби 3, 04 Дальність прямого пострілу, м 450 Швидкострільність пострілів, хв 64 -15 Боєкомплект 80 Час переводу із похідного положення в бойове, хв 1 -1, 5 База пішо Боєприпаси ОФ, К, осв, д, З

122 мм Реактивна система запового вогню БМ-21 "Град" Бойові машини Характеристики Бм-21 Дальність стрільби 20, 7 Дальність прямого пострілу, м - Швидкострільність пострілу, хв 40 Боєкомплект 120 Час переводу із похідного 3 положення в бойове, хв База ЗіЛ-131, Урал, Краз Боєприпаси ОФ, 3

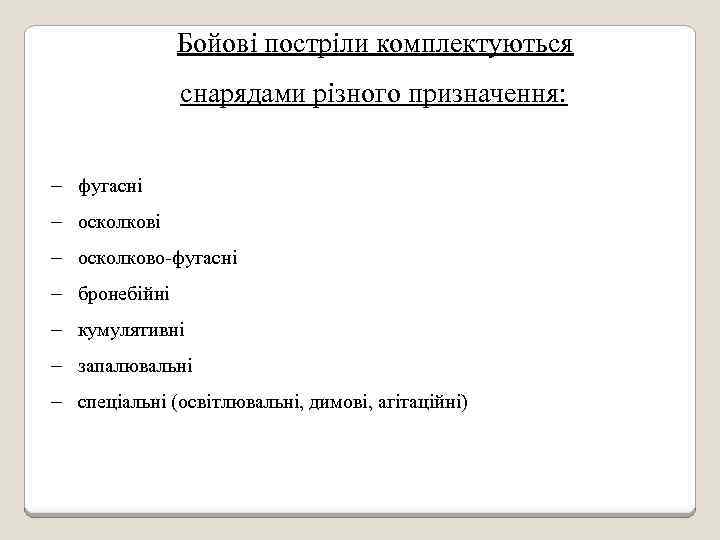

Бойові постріли комплектуються снарядами різного призначення: - фугасні - осколково-фугасні - бронебійні - кумулятивні - запалювальні - спеціальні (освітлювальні, димові, агітаційні)

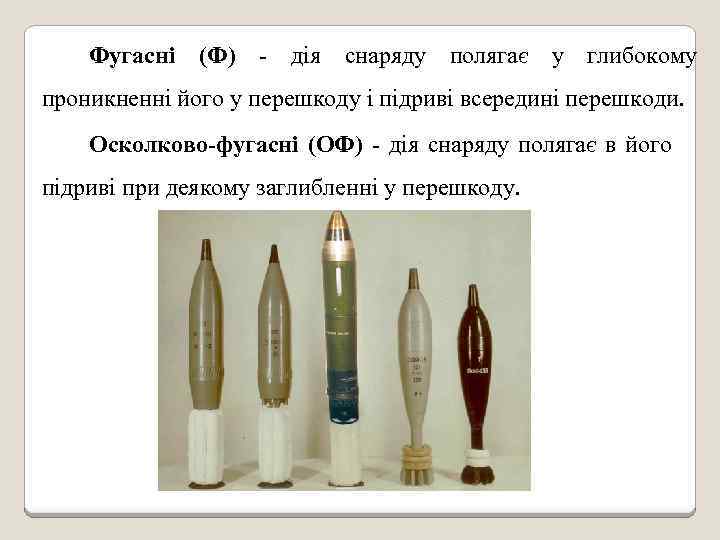

Фугасні (Ф) - дія снаряду полягає у глибокому проникненні його у перешкоду і підриві всередині перешкоди. Осколково-фугасні (ОФ) - дія снаряду полягає в його підриві при деякому заглибленні у перешкоду.

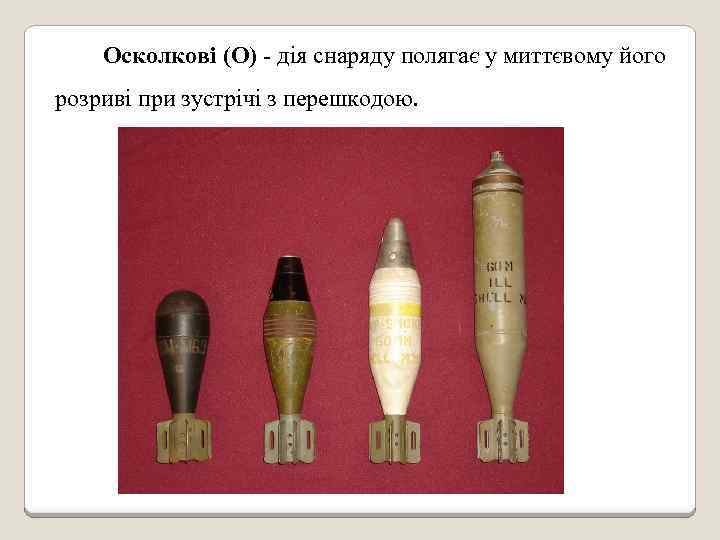

Осколкові (О) - дія снаряду полягає у миттєвому його розриві при зустрічі з перешкодою.

Бронебійні (Бр) - для ураження броньованих цілей противника.

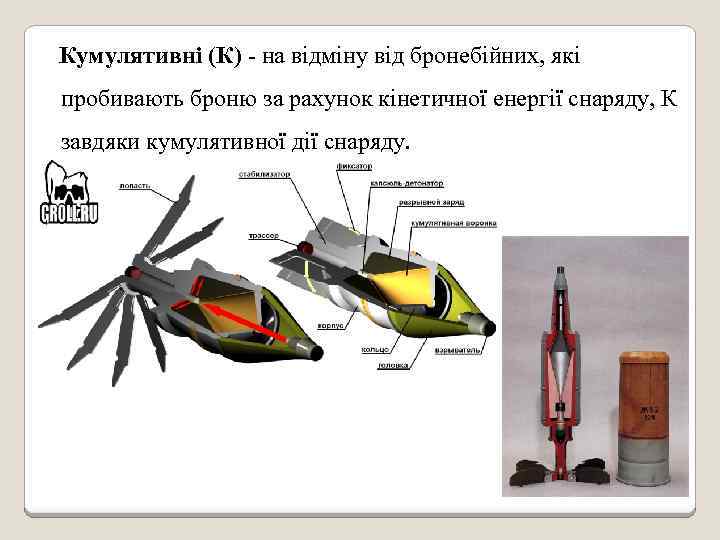

Кумулятивні (К) - на відміну від бронебійних, які пробивають броню за рахунок кінетичної енергії снаряду, К завдяки кумулятивної дії снаряду.

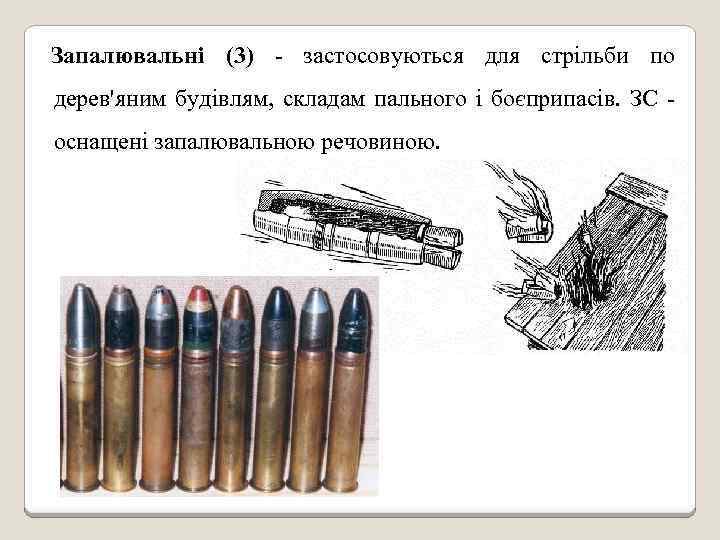

Запалювальні (3) - застосовуються для стрільби по дерев'яним будівлям, складам пального і боєприпасів. ЗС оснащені запалювальною речовиною.

Освітлювальні (Осв) - застосовуються для освітлення місцевості в районі цілі в ночі (постановка світлових орієнтирів для орієнтування дій підрозділів в ночі).

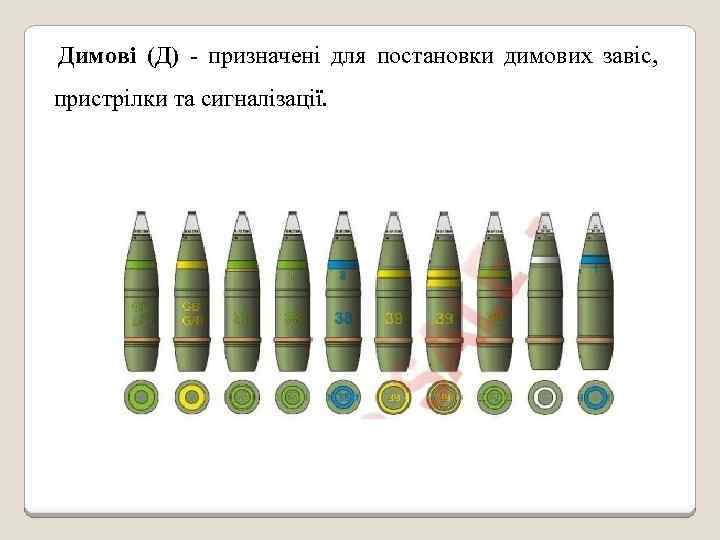

Димові (Д) - призначені для постановки димових завіс, пристрілки та сигналізації.

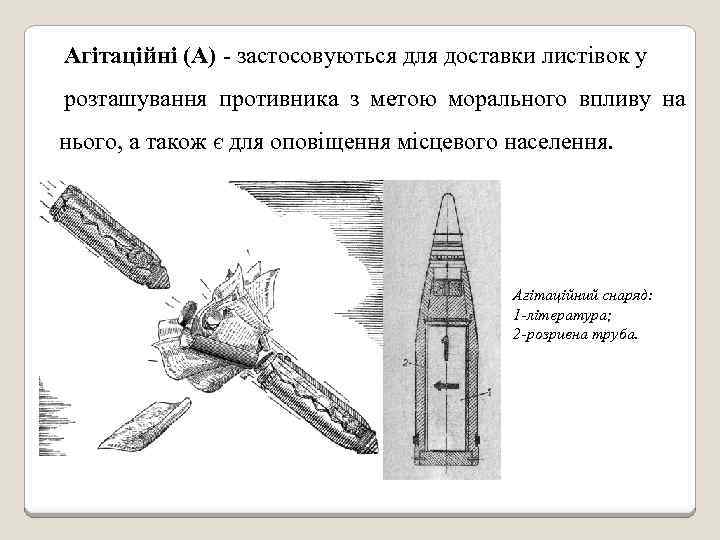

Агітаційні (А) - застосовуються для доставки листівок у розташування противника з метою морального впливу на нього, а також є для оповіщення місцевого населення. Агітаційний снаряд: 1 -література; 2 -розривна труба.

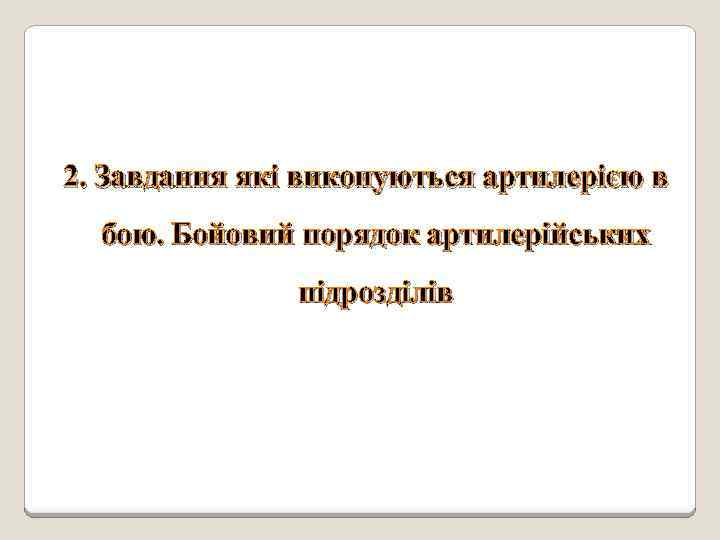

2. Завдання які виконуються артилерією в бою. Бойовий порядок артилерійських підрозділів

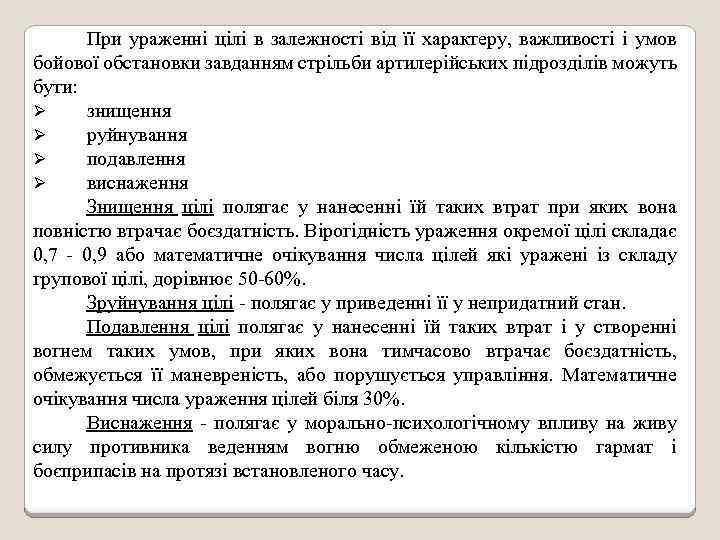

При ураженні цілі в залежності від її характеру, важливості і умов бойової обстановки завданням стрільби артилерійських підрозділів можуть бути: Ø знищення Ø руйнування Ø подавлення Ø виснаження Знищення цілі полягає у нанесенні їй таких втрат при яких вона повністю втрачає боєздатність. Вірогідність ураження окремої цілі складає 0, 7 - 0, 9 або математичне очікування числа цілей які уражені із складу групової цілі, дорівнює 50 -60%. Зруйнування цілі - полягає у приведенні її у непридатний стан. Подавлення цілі полягає у нанесенні їй таких втрат і у створенні вогнем таких умов, при яких вона тимчасово втрачає боєздатність, обмежується її маневреність, або порушується управління. Математичне очікування числа ураження цілей біля 30%. Виснаження - полягає у морально-психологічному впливу на живу силу противника веденням вогню обмеженою кількістю гармат і боєприпасів на протязі встановленого часу.

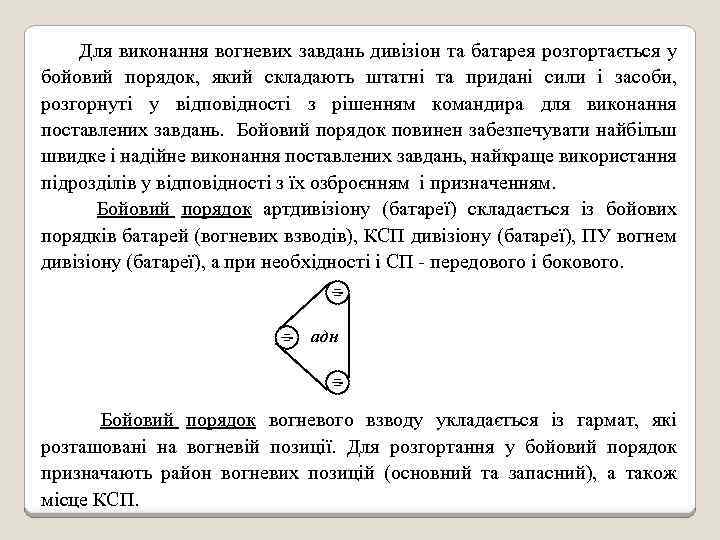

Для виконання вогневих завдань дивізіон та батарея розгортається у бойовий порядок, який складають штатні та придані сили і засоби, розгорнуті у відповідності з рішенням командира для виконання поставлених завдань. Бойовий порядок повинен забезпечувати найбільш швидке і надійне виконання поставлених завдань, найкраще використання підрозділів у відповідності з їх озброєнням і призначенням. Бойовий порядок артдивізіону (батареї) складається із бойових порядків батарей (вогневих взводів), КСП дивізіону (батареї), ПУ вогнем дивізіону (батареї), а при необхідності і СП - передового і бокового. адн Бойовий порядок вогневого взводу укладається із гармат, які розташовані на вогневій позиції. Для розгортання у бойовий порядок призначають район вогневих позицій (основний та запасний), а також місце КСП.

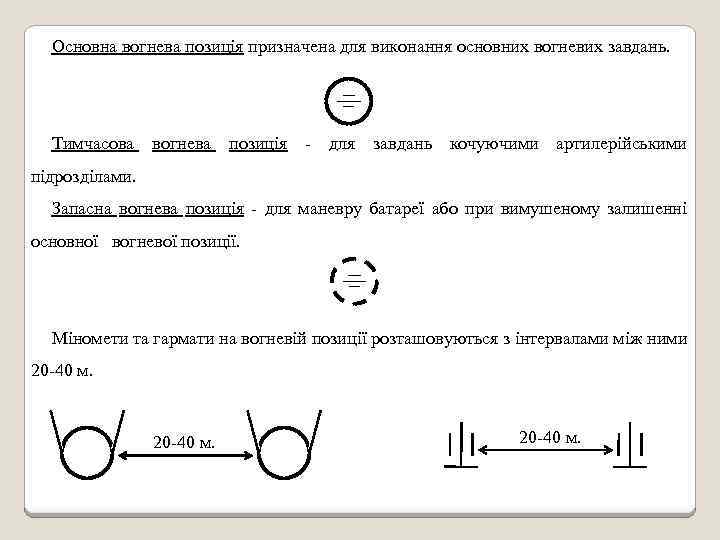

Основна вогнева позиція призначена для виконання основних вогневих завдань. Тимчасова вогнева позиція - для завдань кочуючими артилерійськими підрозділами. Запасна вогнева позиція - для маневру батареї або при вимушеному залишенні основної вогневої позиції. Міномети та гармати на вогневій позиції розташовуються з інтервалами між ними 20 -40 м.

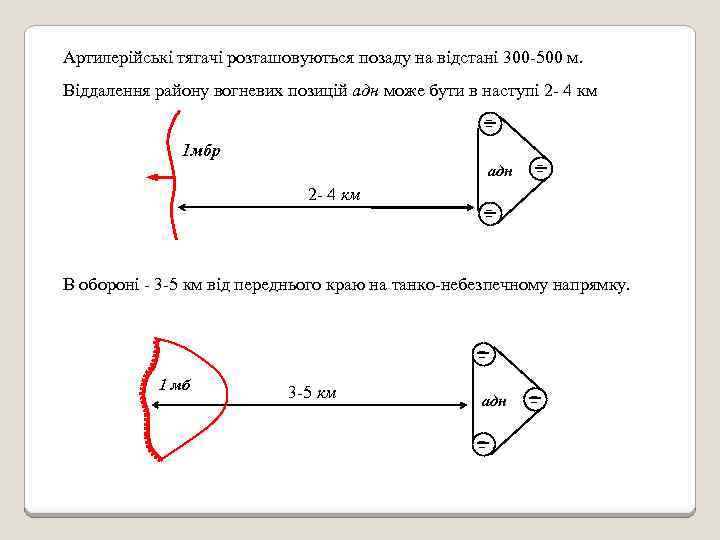

Артилерійські тягачі розташовуються позаду на відстані 300 -500 м. Віддалення району вогневих позицій адн може бути в наступі 2 - 4 км 1 мбр адн 2 - 4 км В обороні - 3 -5 км від переднього краю на танко-небезпечному напрямку. 1 мб 3 -5 км адн

Мінометна батарея 1 -1, 5 км від переднього краю. 1 мр 1 -1, 5 км мін. батр КСП призначений для управління вогнем і маневром, для розвідки противника та місцевості, спостереження за діями своїх військ. На ньому знаходяться командир дивізіону (батареї) з необхідними для управління приладами та засобами зв'язку.

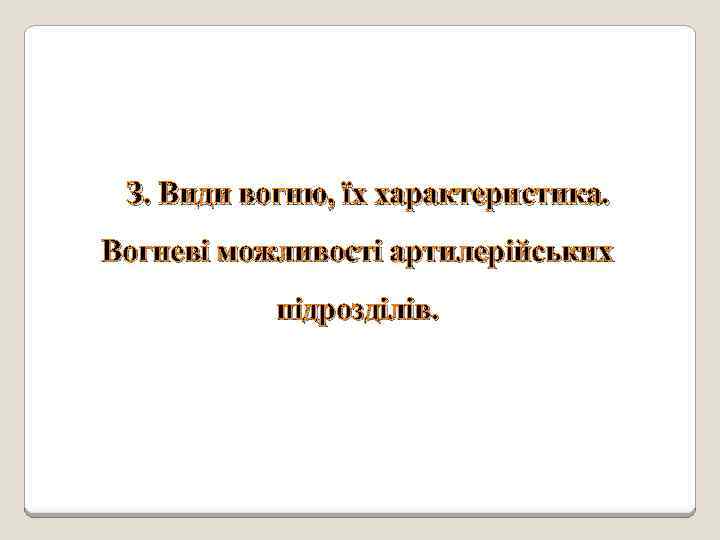

З. Види вогню, їх характеристика. Вогневі можливості артилерійських підрозділів.

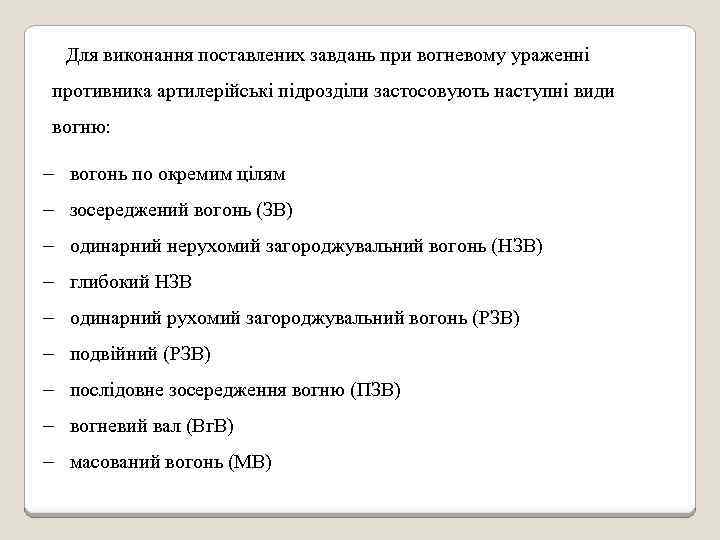

Для виконання поставлених завдань при вогневому ураженні противника артилерійські підрозділи застосовують наступні види вогню: - вогонь по окремим цілям - зосереджений вогонь (ЗВ) - одинарний нерухомий загороджувальний вогонь (НЗВ) - глибокий НЗВ - одинарний рухомий загороджувальний вогонь (РЗВ) - подвійний (РЗВ) - послідовне зосередження вогню (ПЗВ) - вогневий вал (Вг. В) - масований вогонь (MB)

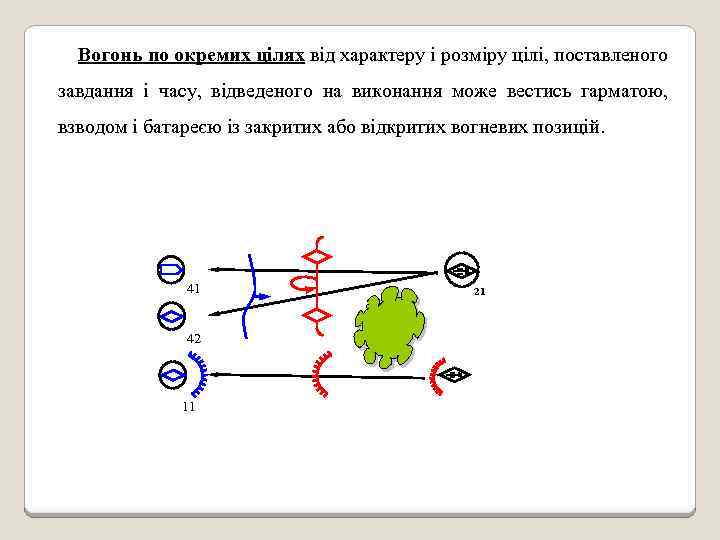

Вогонь по окремих цілях від характеру і розміру цілі, поставленого завдання і часу, відведеного на виконання може вестись гарматою, взводом і батареєю із закритих або відкритих вогневих позицій. 41 42 11 21

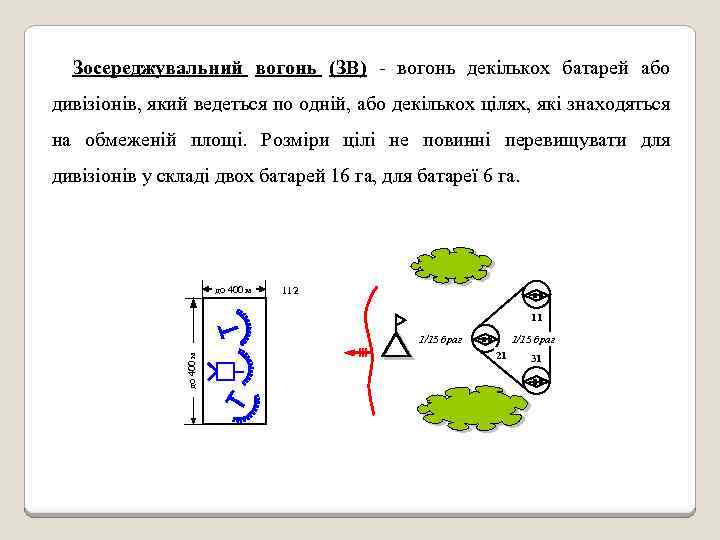

Зосереджувальний вогонь (ЗВ) - вогонь декількох батарей або дивізіонів, який ведеться по одній, або декількох цілях, які знаходяться на обмеженій площі. Розміри цілі не повинні перевищувати для дивізіонів у складі двох батарей 16 га, для батареї 6 га. до 400 м 112 11 до 400 м 1/15 браг 21 31

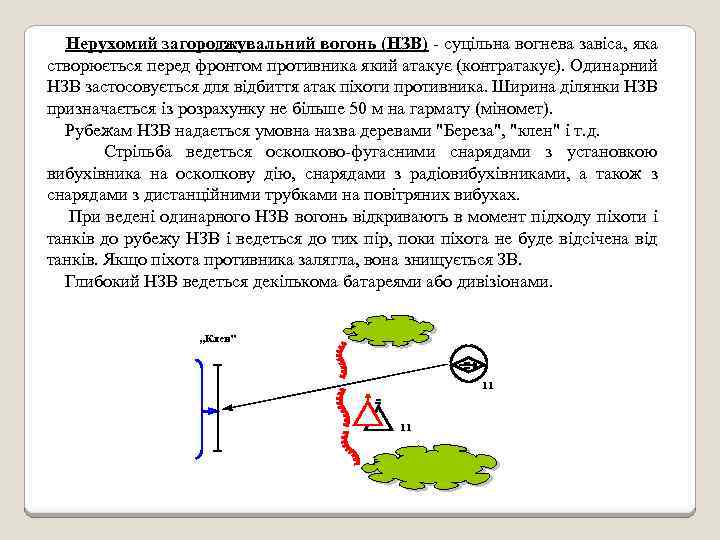

Нерухомий загороджувальний вогонь (НЗВ) - суцільна вогнева завіса, яка створюється перед фронтом противника який атакує (контратакує). Одинарний НЗВ застосовується для відбиття атак піхоти противника. Ширина ділянки НЗВ призначається із розрахунку не більше 50 м на гармату (міномет). Рубежам НЗВ надається умовна назва деревами "Береза", "клен" і т. д. Стрільба ведеться осколково-фугасними снарядами з установкою вибухівника на осколкову дію, снарядами з радіовибухівниками, а також з снарядами з дистанційними трубками на повітряних вибухах. При ведені одинарного НЗВ вогонь відкривають в момент підходу піхоти і танків до рубежу НЗВ і ведеться до тих пір, поки піхота не буде відсічена від танків. Якщо піхота противника залягла, вона знищується ЗВ. Глибокий НЗВ ведеться декількома батареями або дивізіонами. „Клен” 11 11

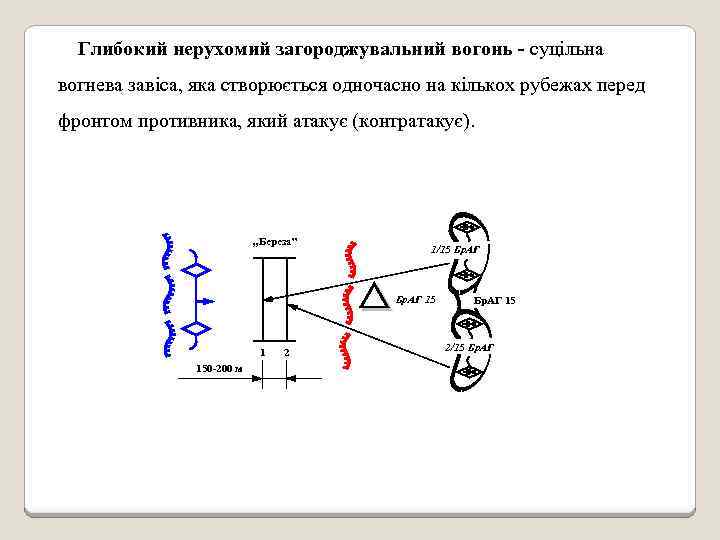

Глибокий нерухомий загороджувальний вогонь - суцільна вогнева завіса, яка створюється одночасно на кількох рубежах перед фронтом противника, який атакує (контратакує). „Береза” 1/15 Бр. АГ 15 1 150 -200 м 2 Бр. АГ 15 2/15 Бр. АГ 4

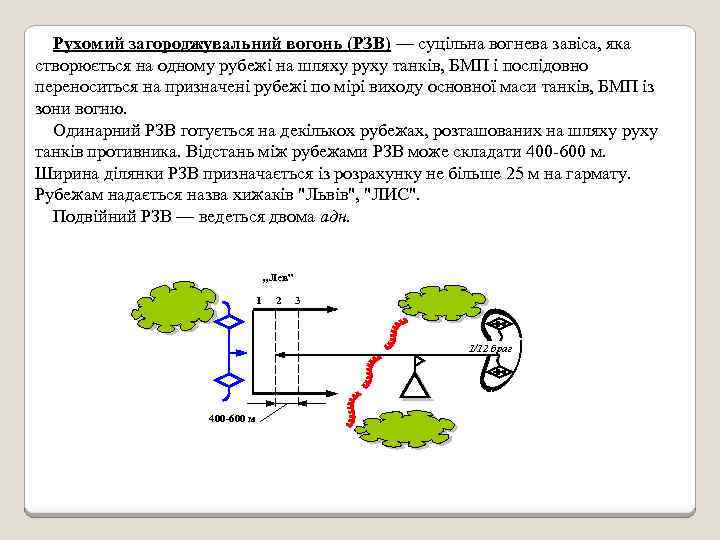

Рухомий загороджувальний вогонь (РЗВ) — суцільна вогнева завіса, яка створюється на одному рубежі на шляху руху танків, БМП і послідовно переноситься на призначені рубежі по мірі виходу основної маси танків, БМП із зони вогню. Одинарний РЗВ готується на декількох рубежах, розташованих на шляху руху танків противника. Відстань між рубежами РЗВ може складати 400 -600 м. Ширина ділянки РЗВ призначається із розрахунку не більше 25 м на гармату. Рубежам надається назва хижаків "Львів", "ЛИС". Подвійний РЗВ — ведеться двома адн. „Лев” 1 2 3 1/12 браг 400 -600 м

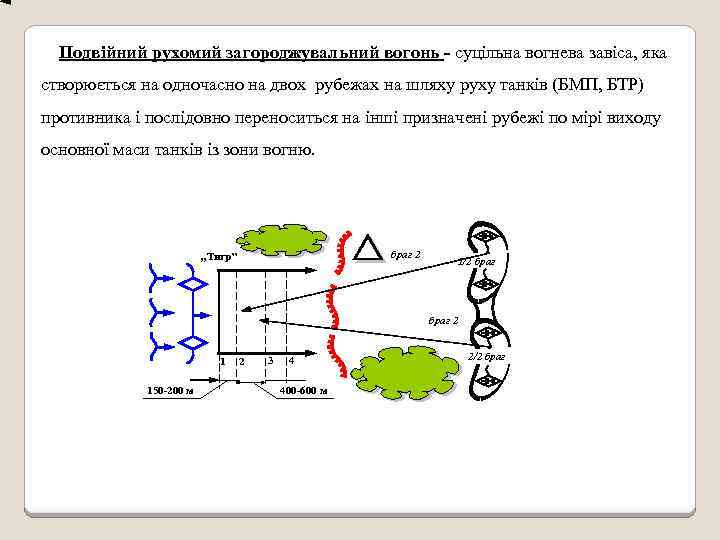

Подвійний рухомий загороджувальний вогонь - суцільна вогнева завіса, яка створюється на одночасно на двох рубежах на шляху руху танків (БМП, БТР) противника і послідовно переноситься на інші призначені рубежі по мірі виходу основної маси танків із зони вогню. браг 2 „Тигр” 1/2 браг 2 1 150 -200 м 2 3 4 400 -600 м 2/2 браг

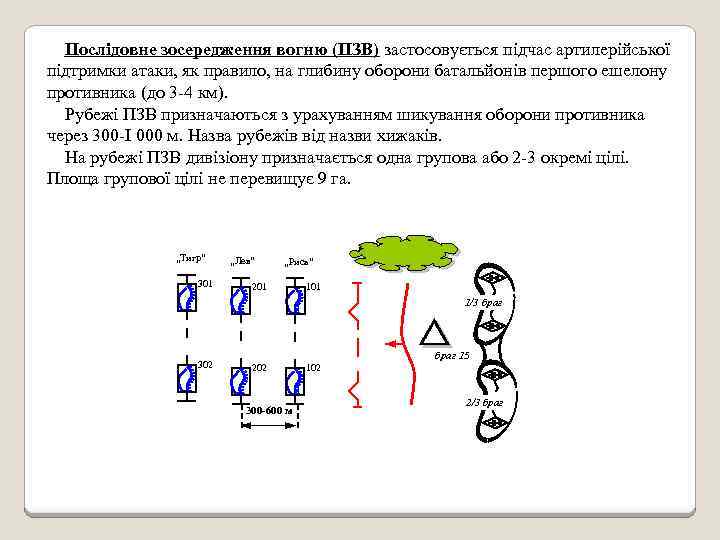

Послідовне зосередження вогню (ПЗВ) застосовується підчас артилерійської підтримки атаки, як правило, на глибину оборони батальйонів першого ешелону противника (до 3 -4 км). Рубежі ПЗВ призначаються з урахуванням шикування оборони противника через 300 -І 000 м. Назва рубежів від назви хижаків. На рубежі ПЗВ дивізіону призначається одна групова або 2 -3 окремі цілі. Площа групової цілі не перевищує 9 га. „Тигр” 301 „Лев” „Рись” 201 1/3 браг 302 браг 15 202 300 -600 м 102 2/3 браг

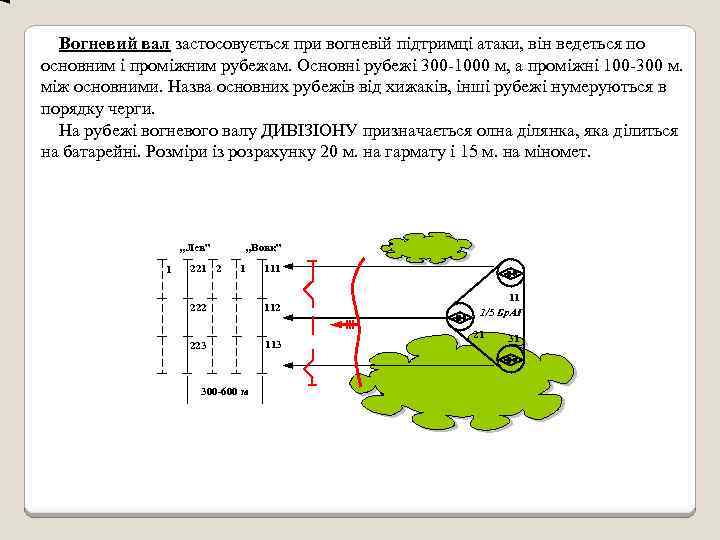

Вогневий вал застосовується при вогневій підтримці атаки, він ведеться по основним і проміжним рубежам. Основні рубежі 300 -1000 м, а проміжні 100 -300 м. між основними. Назва основних рубежів від хижаків, інші рубежі нумеруються в порядку черги. На рубежі вогневого валу ДИВІЗІОНУ призначається олна ділянка, яка ділиться на батарейні. Розміри із розрахунку 20 м. на гармату і 15 м. на міномет. „Лев” 1 221 2 „Вовк” 1 111 222 112 223 113 300 -600 м 11 1/5 Бр. АГ 21 31

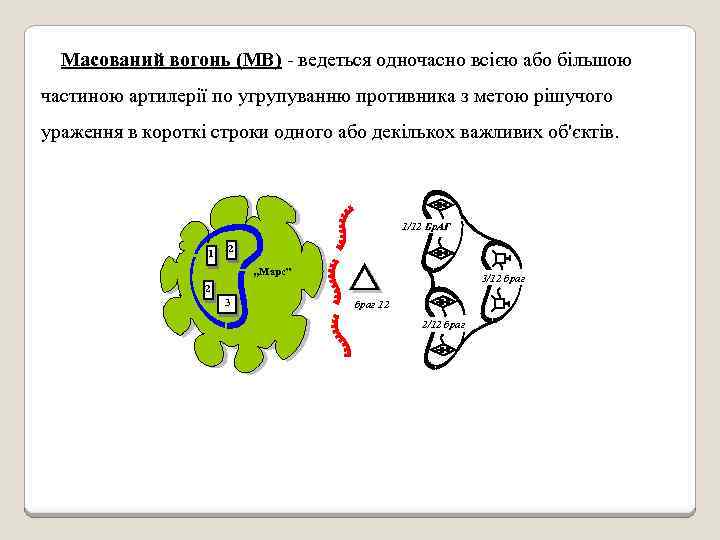

Масований вогонь (MB) - ведеться одночасно всією або більшою частиною артилерії по угрупуванню противника з метою рішучого ураження в короткі строки одного або декількох важливих об'єктів. 1/12 Бр. АГ 1 2 „Марс” 3/12 браг 2 3 браг 12 2/12 браг

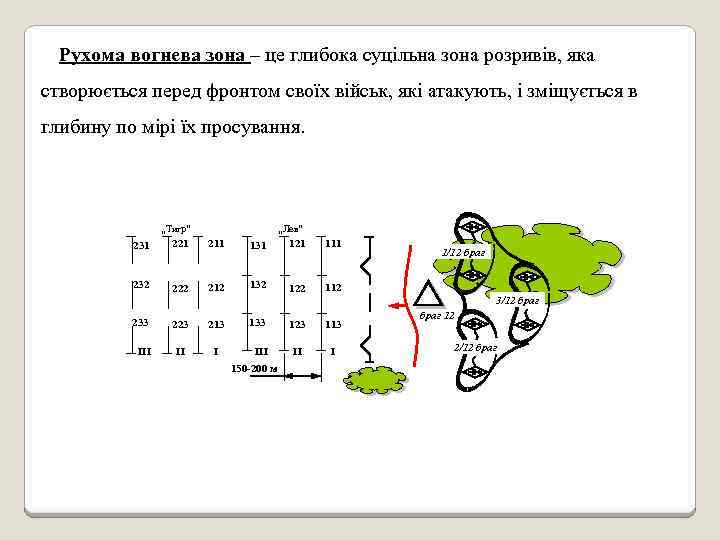

Рухома вогнева зона – це глибока суцільна зона розривів, яка створюється перед фронтом своїх військ, які атакують, і зміщується в глибину по мірі їх просування. „Тигр” „Лев” 231 221 211 131 121 111 232 222 212 132 122 112 223 213 123 113 ІІ І 233 ІІІ 150 -200 м 1/12 браг 3/12 браг 12 2/12 браг

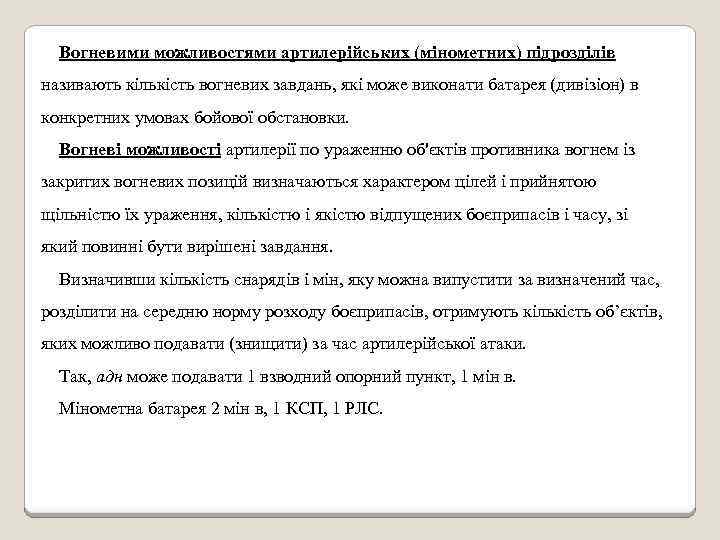

Вогневими можливостями артилерійських (мінометних) підрозділів називають кількість вогневих завдань, які може виконати батарея (дивізіон) в конкретних умовах бойової обстановки. Вогневі можливості артилерії по ураженню об'єктів противника вогнем із закритих вогневих позицій визначаються характером цілей і прийнятою щільністю їх ураження, кількістю і якістю відпущених боєприпасів і часу, зі який повинні бути вирішені завдання. Визначивши кількість снарядів і мін, яку можна випустити за визначений час, розділити на середню норму розходу боєприпасів, отримують кількість об’єктів, яких можливо подавати (знищити) за час артилерійської атаки. Так, адн може подавати 1 взводний опорний пункт, 1 мін в. Мінометна батарея 2 мін в, 1 КСП, 1 PЛC.

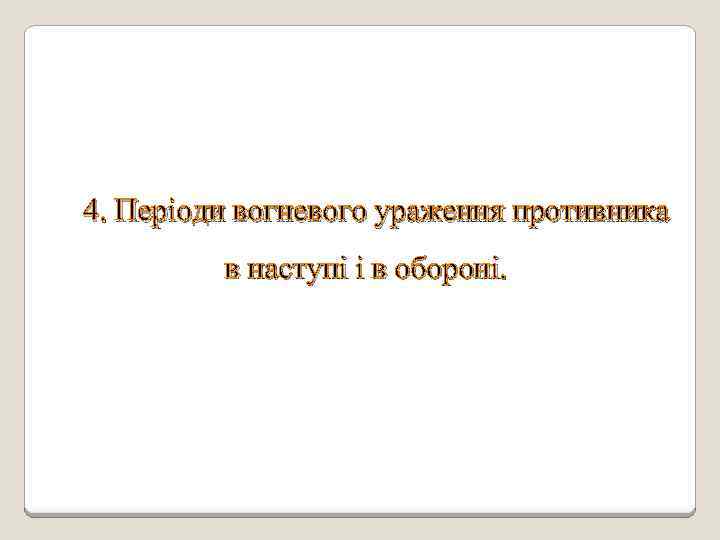

4. Періоди вогневого ураження противника в наступі і в обороні.

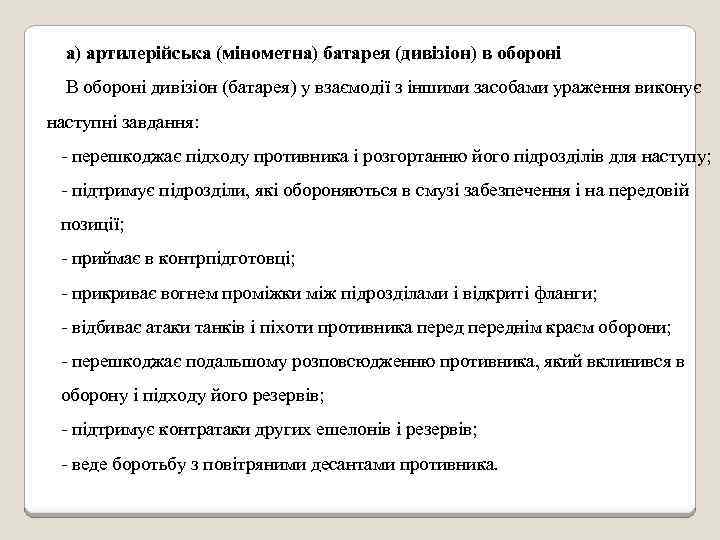

а) артилерійська (мінометна) батарея (дивізіон) в обороні В обороні дивізіон (батарея) у взаємодії з іншими засобами ураження виконує наступні завдання: - перешкоджає підходу противника і розгортанню його підрозділів для наступу; - підтримує підрозділи, які обороняються в смузі забезпечення і на передовій позиції; - приймає в контрпідготовці; - прикриває вогнем проміжки між підрозділами і відкриті фланги; - відбиває атаки танків і піхоти противника переднім краєм оборони; - перешкоджає подальшому розповсюдженню противника, який вклинився в оборону і підходу його резервів; - підтримує контратаки других ешелонів і резервів; - веде боротьбу з повітряними десантами противника.

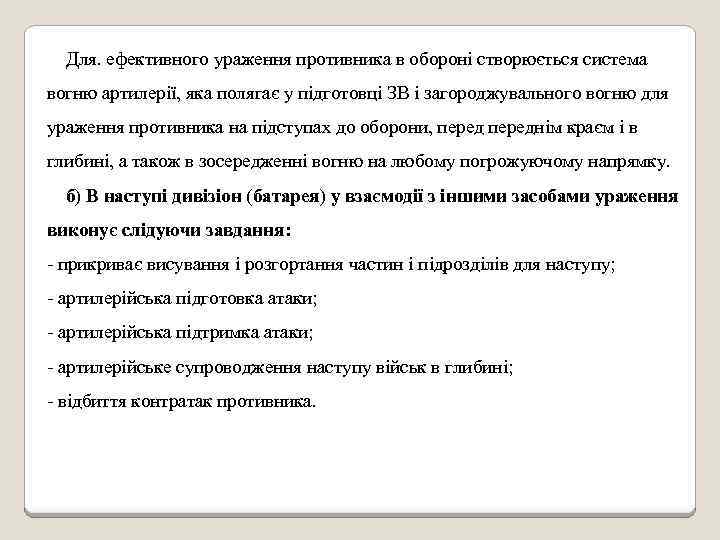

Для. ефективного ураження противника в обороні створюється система вогню артилерії, яка полягає у підготовці ЗВ і загороджувального вогню для ураження противника на підступах до оборони, переднім краєм і в глибині, а також в зосередженні вогню на любому погрожуючому напрямку. б) В наступі дивізіон (батарея) у взаємодії з іншими засобами ураження виконує слідуючи завдання: - прикриває висування і розгортання частин і підрозділів для наступу; - артилерійська підготовка атаки; - артилерійська підтримка атаки; - артилерійське супроводження наступу військ в глибині; - відбиття контратак противника.

в) Артилерійський дивізіон (батарея) у зустрічному бою. Дивізіон у зустрічному бою може діяти у складі передового загону, авангарду або у складі сил, батарея - у складі ГПЗ, головних сил батальйону або у складі дивізіону. Основні завдання дивізіону у зустрічному бою є: - перешкоджання висуванню противника і розгортанню його танків і піхоти в бойовий порядок; - прикриття висування і розгортання загальновійськових підрозділів; - підтримка атаки загальновійськових підрозділів; - відбиття атак танків і піхоти противника; - перешкоджання відходу противника і його закріпленню на вигідних рубежах.
