МІНІСТЕРСТВО ОБОРОНИ УКРАЇНИ НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ ЖИТОМИРСЬКИЙ ВІЙСЬКОВИЙ ІНСТИТУТ імені С. П. КОРОЛЬОВА ТЕМА № 2. “Виконання заходів інженерного забезпечення в основних видах бою” ЗАНЯТТЯ № 2. “Інженерні загородження”

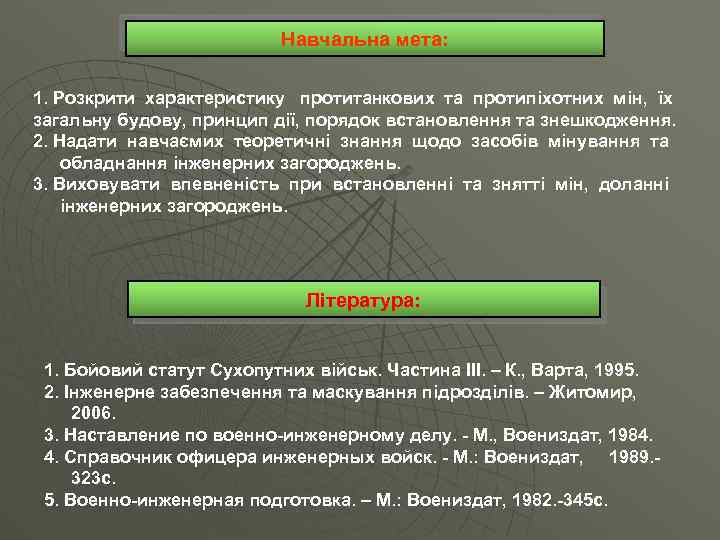

Навчальна мета: 1. Розкрити характеристику протитанкових та протипіхотних мін, їх загальну будову, принцип дії, порядок встановлення та знешкодження. 2. Надати навчаємих теоретичні знання щодо засобів мінування та обладнання інженерних загороджень. 3. Виховувати впевненість при встановленні та знятті мін, доланні інженерних загороджень. Література: 1. Бойовий статут Сухопутних військ. Частина ІІІ. – К. , Варта, 1995. 2. Інженерне забезпечення та маскування підрозділів. – Житомир, 2006. 3. Наставление по военно-инженерному делу. - М. , Воениздат, 1984. 4. Справочник офицера инженерных войск. - М. : Воениздат, 1989. 323 с. 5. Военно-инженерная подготовка. – М. : Воениздат, 1982. -345 с.

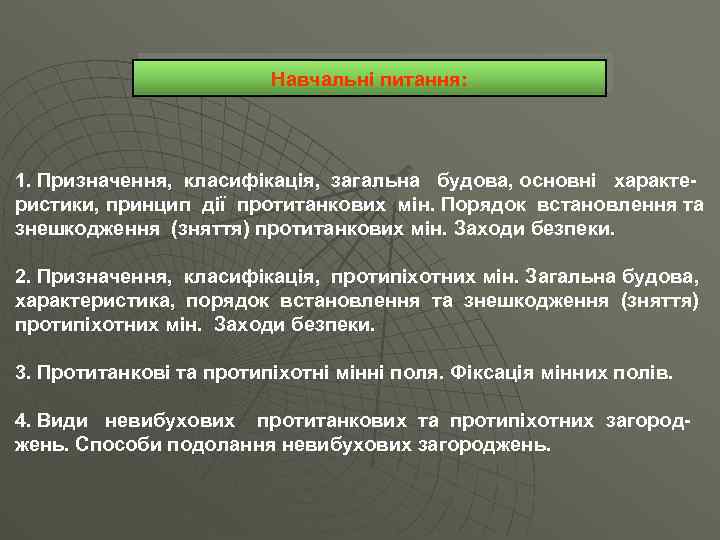

Навчальні питання: 1. Призначення, класифікація, загальна будова, основні характеристики, принцип дії протитанкових мін. Порядок встановлення та знешкодження (зняття) протитанкових мін. Заходи безпеки. 2. Призначення, класифікація, протипіхотних мін. Загальна будова, характеристика, порядок встановлення та знешкодження (зняття) протипіхотних мін. Заходи безпеки. 3. Протитанкові та протипіхотні мінні поля. Фіксація мінних полів. 4. Види невибухових протитанкових та протипіхотних загороджень. Способи подолання невибухових загороджень.

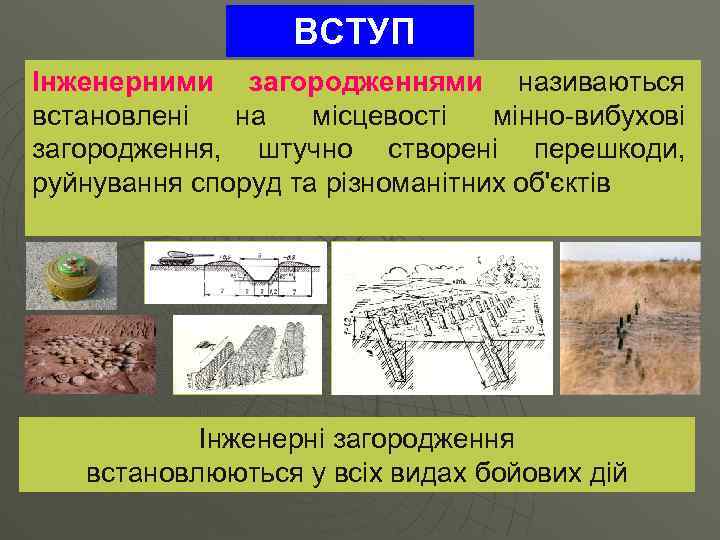

ВСТУП Інженерними загородженнями називаються встановлені на місцевості мінно-вибухові загородження, штучно створені перешкоди, руйнування споруд та різноманітних об'єктів Інженерні загородження встановлюються у всіх видах бойових дій

Класифікація інженерних загороджень По характеру дії на противника: Мінно-вибухові загородження Невибухові загородження Комбіновані

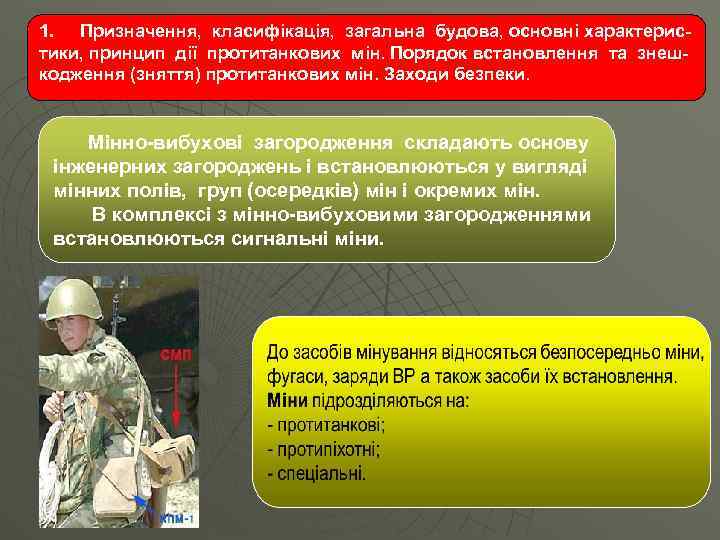

1. Призначення, класифікація, загальна будова, основні характеристики, принцип дії протитанкових мін. Порядок встановлення та знешкодження (зняття) протитанкових мін. Заходи безпеки. Мінно-вибухові загородження складають основу інженерних загороджень і встановлюються у вигляді мінних полів, груп (осередків) мін і окремих мін. В комплексі з мінно-вибуховими загородженнями встановлюються сигнальні міни.

Протитанкові міни призначені для мінування місцевості проти танків та іншої техніки противника Протитанкові міни Протигусеничні Протиднищеві Протибортові

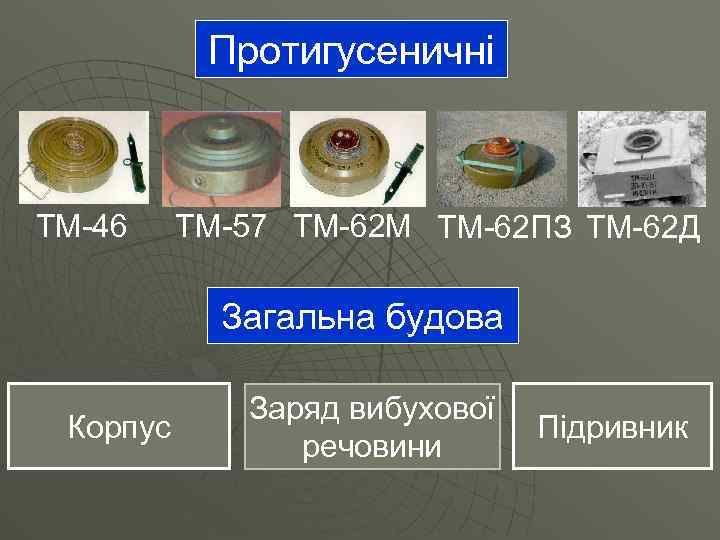

Протигусеничні ТМ-46 ТМ-57 ТМ-62 М ТМ-62 ПЗ ТМ-62 Д Загальна будова Корпус Заряд вибухової речовини Підривник

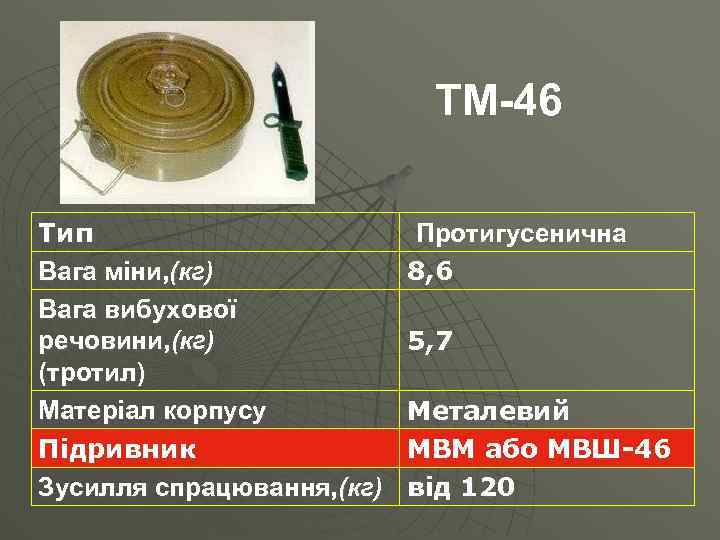

ТМ-46 Тип Вага міни, (кг) Вага вибухової речовини, (кг) (тротил) Матеріал корпусу Підривник Зусилля спрацювання, (кг) Протигусенична 8, 6 5, 7 Металевий МВМ або МВШ-46 від 120

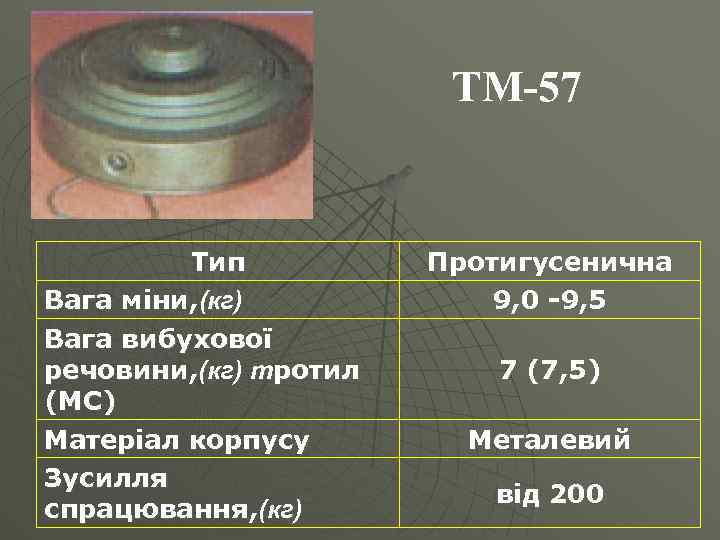

ТМ-57 Тип Вага міни, (кг) Вага вибухової речовини, (кг) тротил (МС) Матеріал корпусу Зусилля спрацювання, (кг) Протигусенична 9, 0 -9, 5 7 (7, 5) Металевий від 200

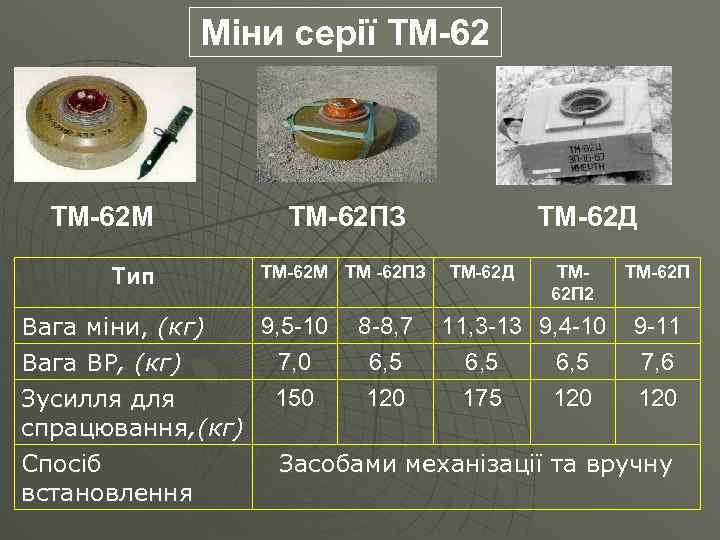

Міни серії ТМ-62 М Тип ТМ-62 ПЗ ТМ-62 М ТМ -62 ПЗ ТМ-62 Д ТМ 62 П 2 ТМ-62 П 9, 5 -10 8 -8, 7 11, 3 -13 9, 4 -10 9 -11 Вага міни, (кг) 7, 0 6, 5 7, 6 Вага ВР, (кг) 150 120 175 120 Зусилля для спрацювання, (кг) Спосіб Засобами механізації та вручну встановлення

Міни серії ТМ-62 Спрацьовують при наїзді на них днищем або гусеницею танку (колесом автомобіля) і забезпечують пробивання днища і ураження екіпажу, пошкодження вузлів та агрегатів або руйнування ходової частини.

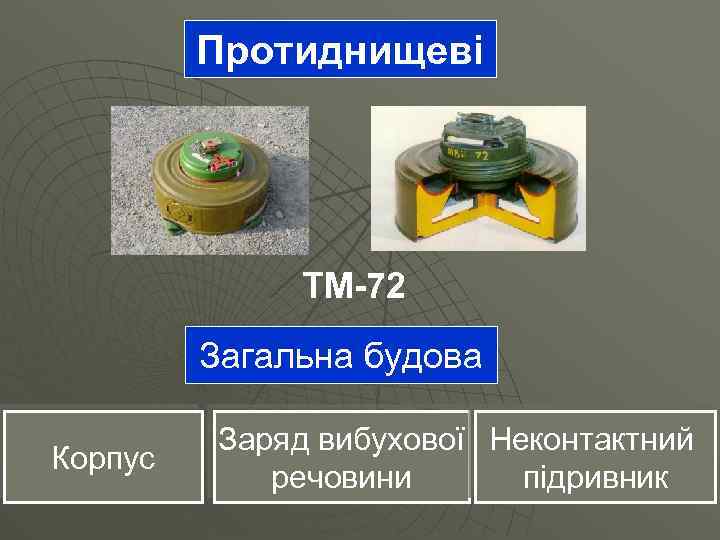

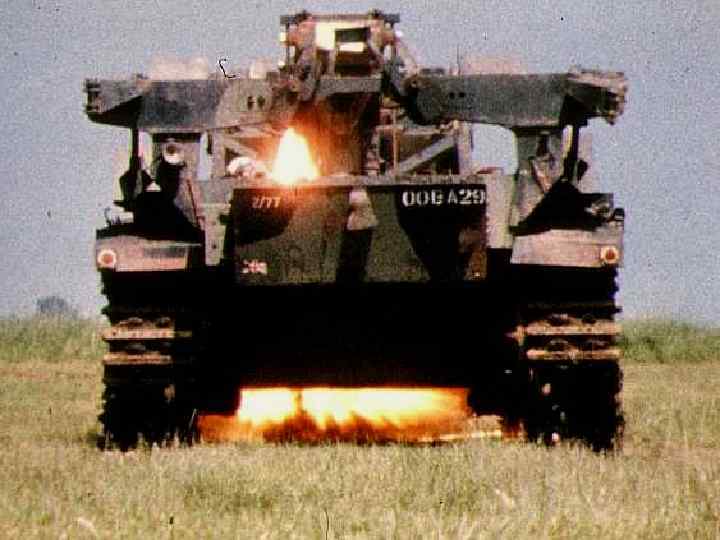

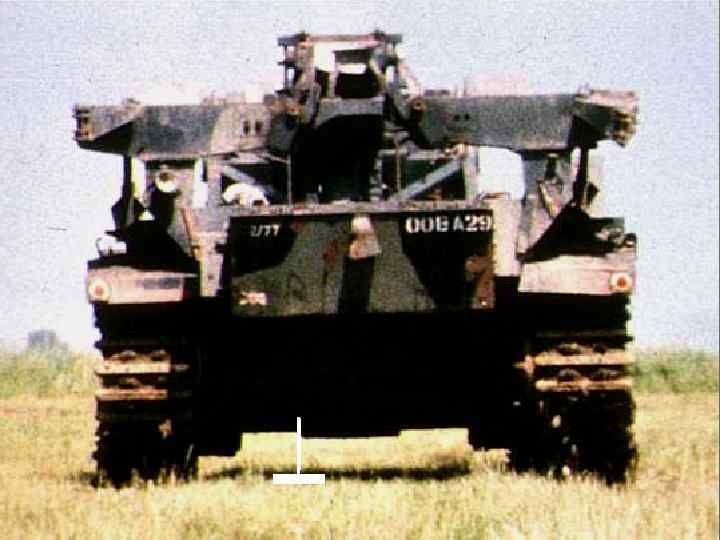

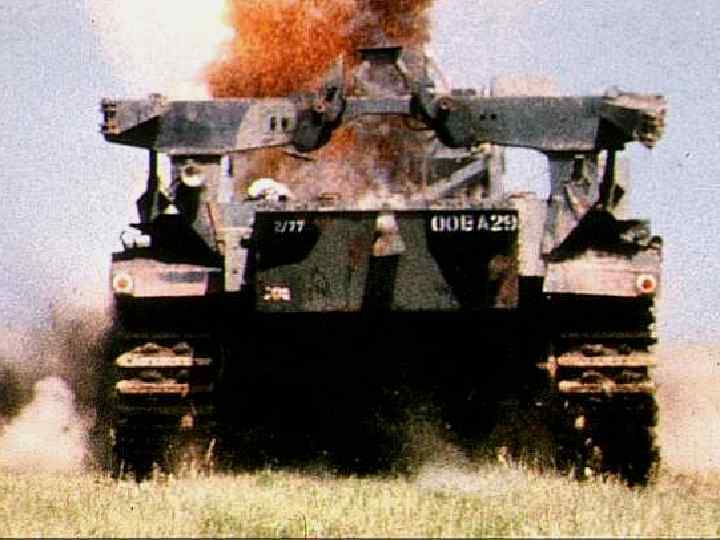

Протиднищеві ТМ-72 Загальна будова Корпус Заряд вибухової Неконтактний речовини підривник

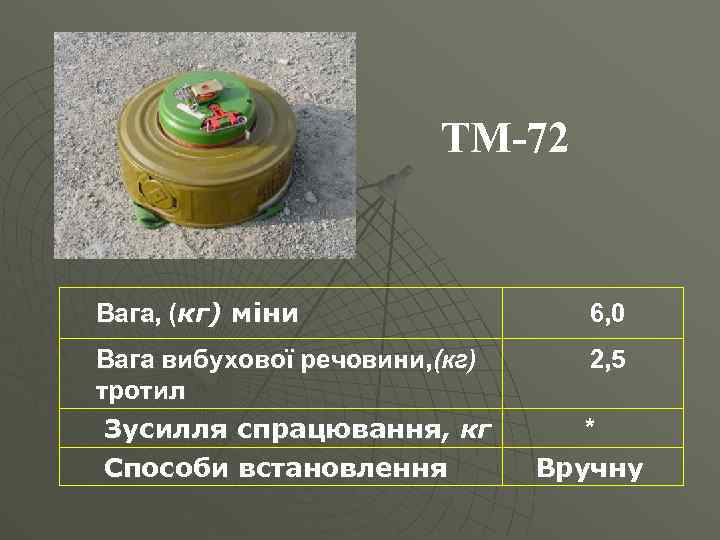

ТМ-72 Вага, (кг) міни 6, 0 Вага вибухової речовини, (кг) тротил Зусилля спрацювання, кг Способи встановлення 2, 5 * Вручну

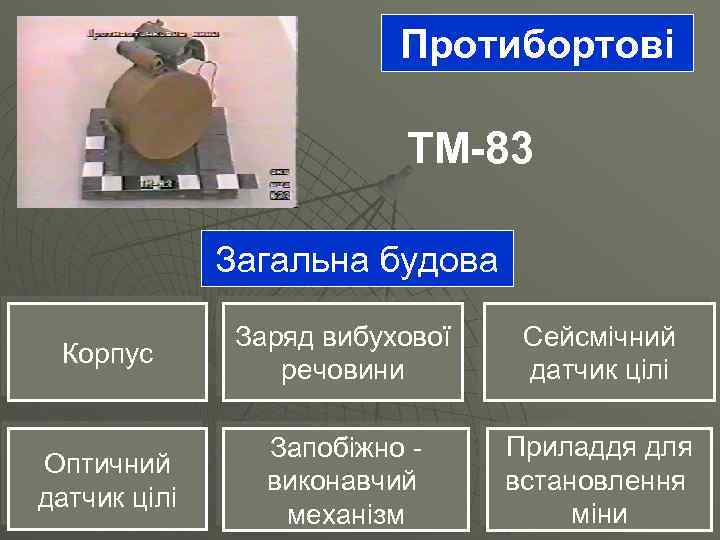

Протибортові ТМ-83 Загальна будова Корпус Заряд вибухової речовини Сейсмічний датчик цілі Оптичний датчик цілі Запобіжно виконавчий механізм Приладдя для встановлення міни

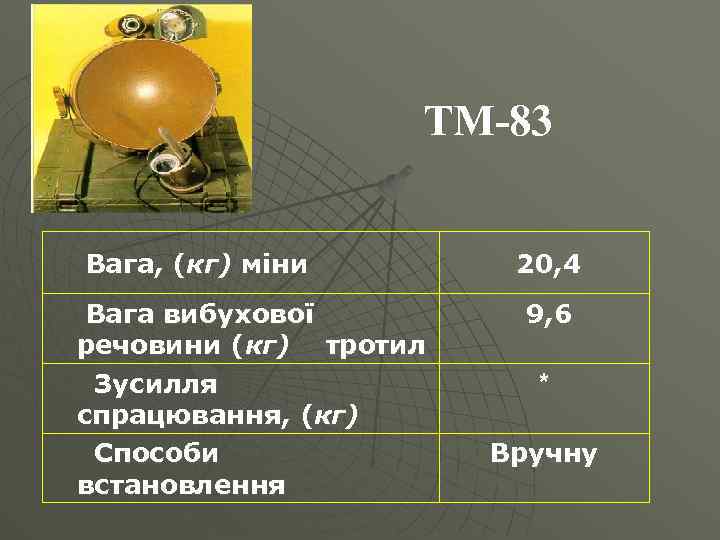

ТМ-83 Вага, (кг) міни Вага вибухової речовини (кг) тротил Зусилля спрацювання, (кг) Способи встановлення 20, 4 9, 6 * Вручну

ТМ-83

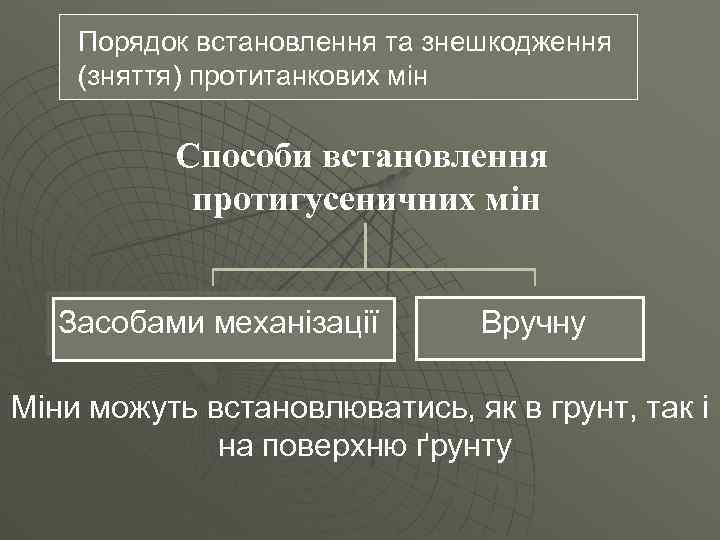

Порядок встановлення та знешкодження (зняття) протитанкових мін Способи встановлення протигусеничних мін Засобами механізації Вручну Міни можуть встановлюватись, як в грунт, так і на поверхню ґрунту

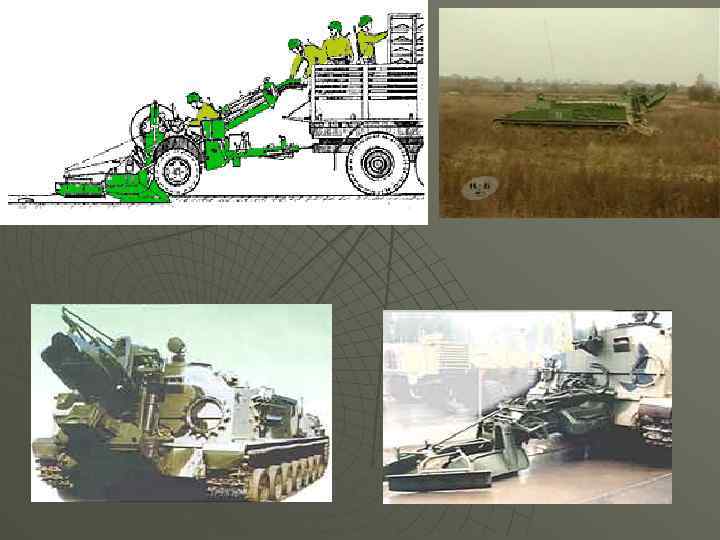

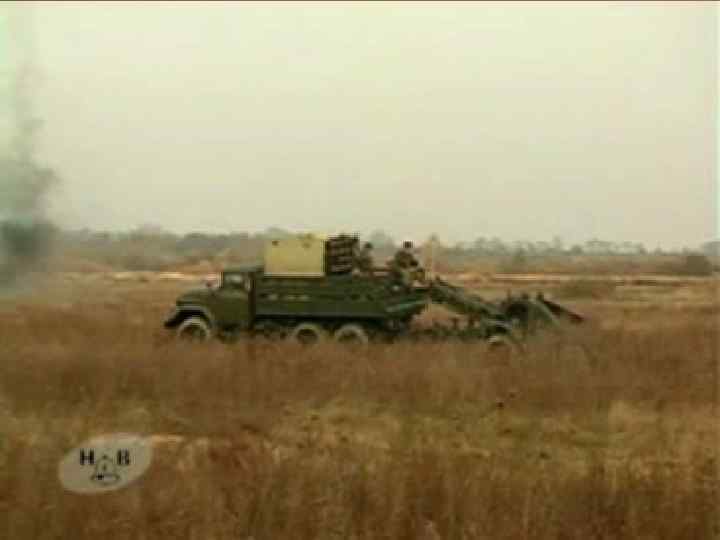

Засоби механізованого мінування місцевості ГУСЕНИЧНИЙ МІННИЙ ЗАГОРОДЖУВАЧ ГМЗ-3 ПРИЧІПНИЙ МІННИЙ ЗАГОРОДЖУВАЧ ПМЗ-4

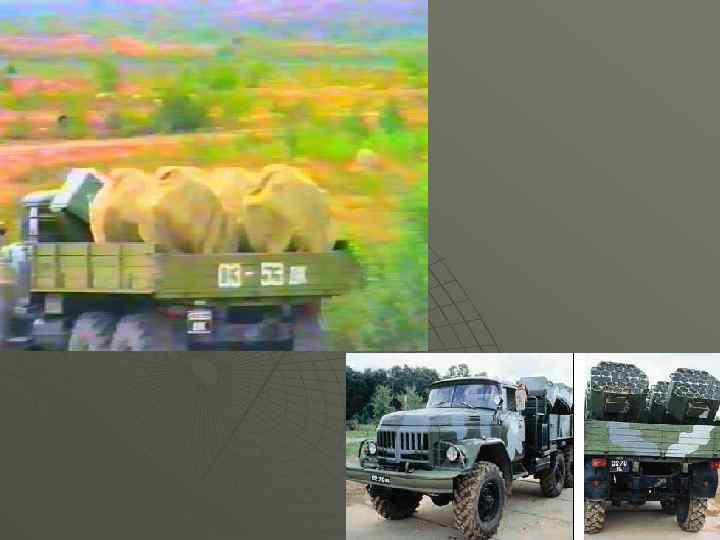

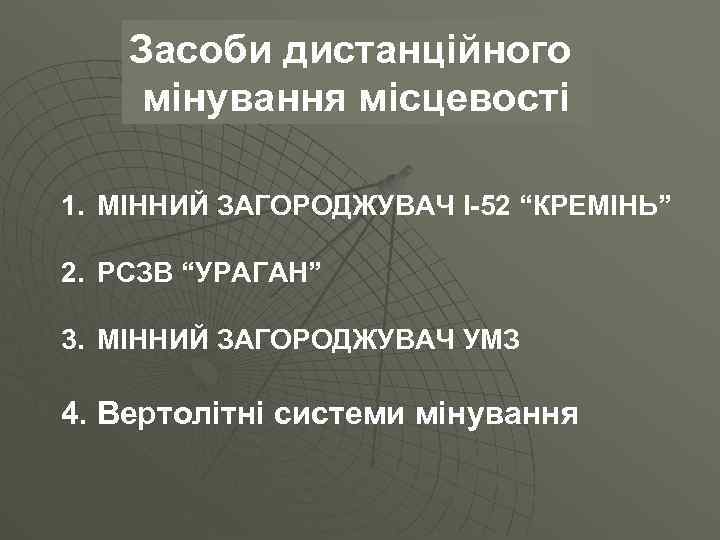

Засоби дистанційного мінування місцевості 1. МІННИЙ ЗАГОРОДЖУВАЧ І-52 “КРЕМІНЬ” 2. РСЗВ “УРАГАН” 3. МІННИЙ ЗАГОРОДЖУВАЧ УМЗ 4. Вертолітні системи мінування

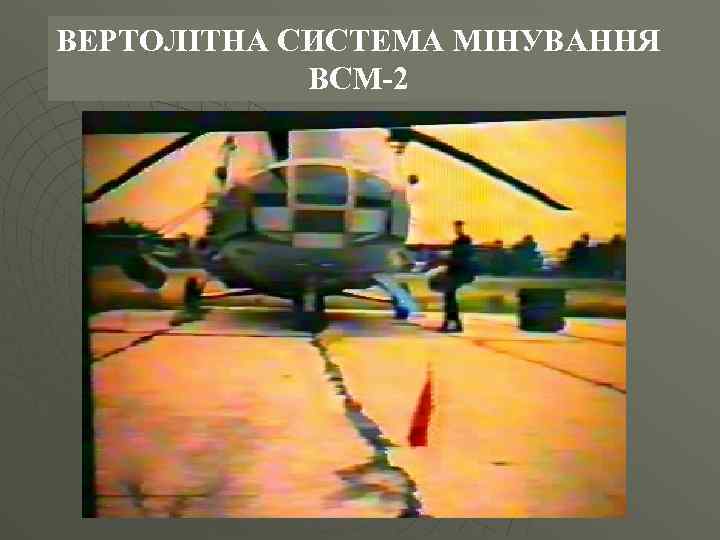

ВЕРТОЛІТНА СИСТЕМА МІНУВАННЯ ВСМ-2

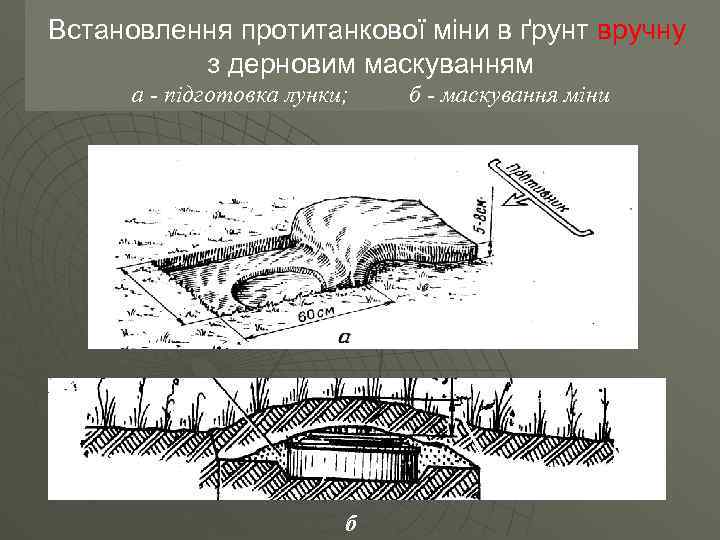

Встановлення протитанкової міни в ґрунт вручну з дерновим маскуванням а - підготовка лунки; б - маскування міни 5 -8 см б

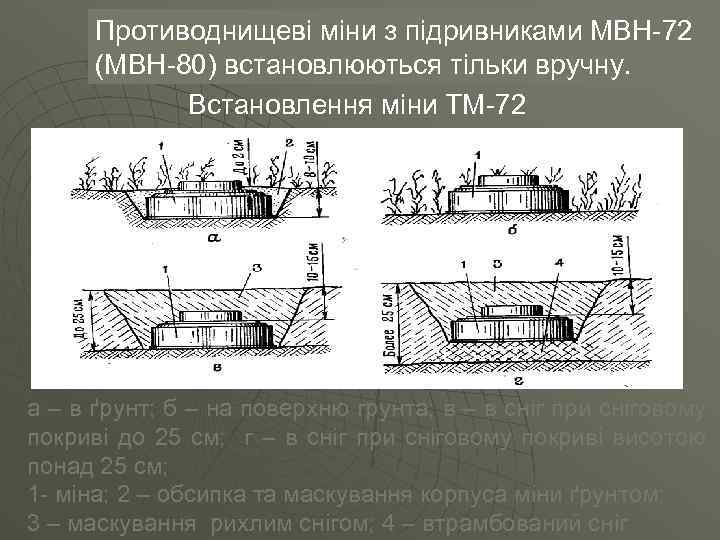

Противоднищеві міни з підривниками МВН-72 (МВН-80) встановлюються тільки вручну. Встановлення міни ТМ-72 а – в ґрунт; б – на поверхню грунта; в – в сніг при сніговому покриві до 25 см; г – в сніг при сніговому покриві висотою понад 25 см; 1 - міна; 2 – обсипка та маскування корпуса міни ґрунтом; 3 – маскування рихлим снігом; 4 – втрамбований сніг

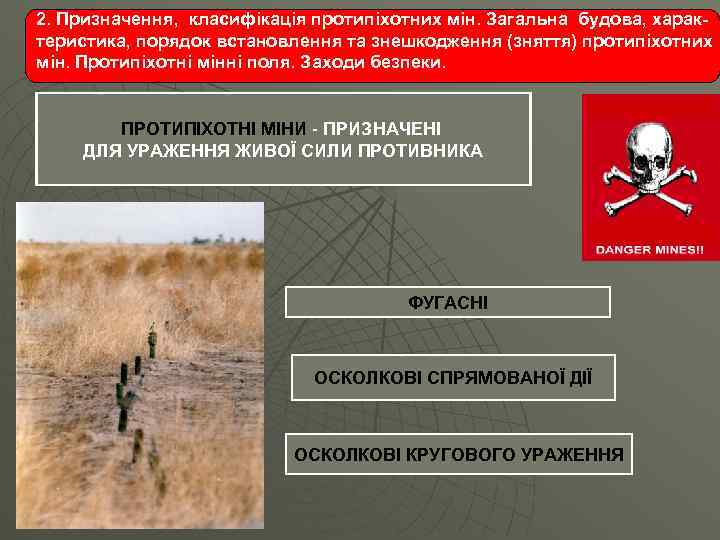

2. Призначення, класифікація протипіхотних мін. Загальна будова, характеристика, порядок встановлення та знешкодження (зняття) протипіхотних мін. Протипіхотні мінні поля. Заходи безпеки. ПРОТИПІХОТНІ МІНИ - ПРИЗНАЧЕНІ ДЛЯ УРАЖЕННЯ ЖИВОЇ СИЛИ ПРОТИВНИКА ФУГАСНІ ОСКОЛКОВІ СПРЯМОВАНОЇ ДІЇ ОСКОЛКОВІ КРУГОВОГО УРАЖЕННЯ

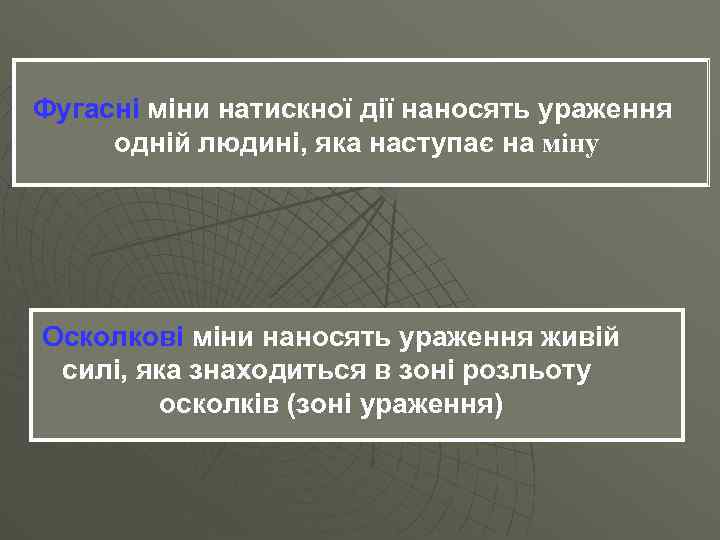

Фугасні міни натискної дії наносять ураження одній людині, яка наступає на міну Осколкові міни наносять ураження живій силі, яка знаходиться в зоні розльоту осколків (зоні ураження)

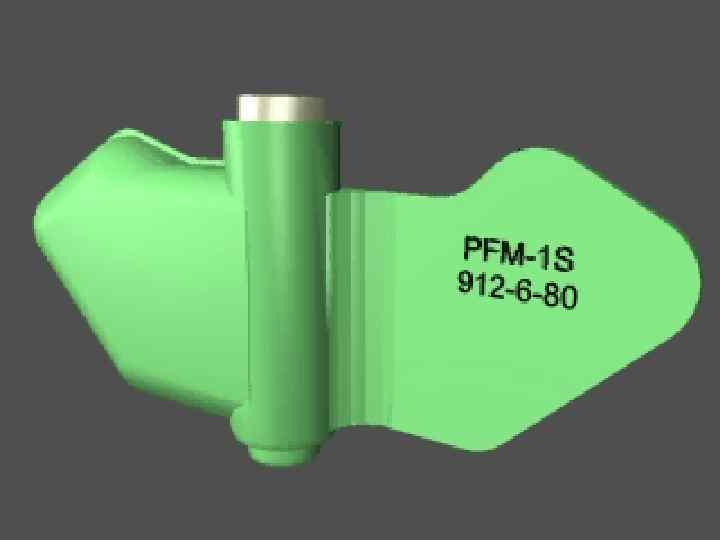

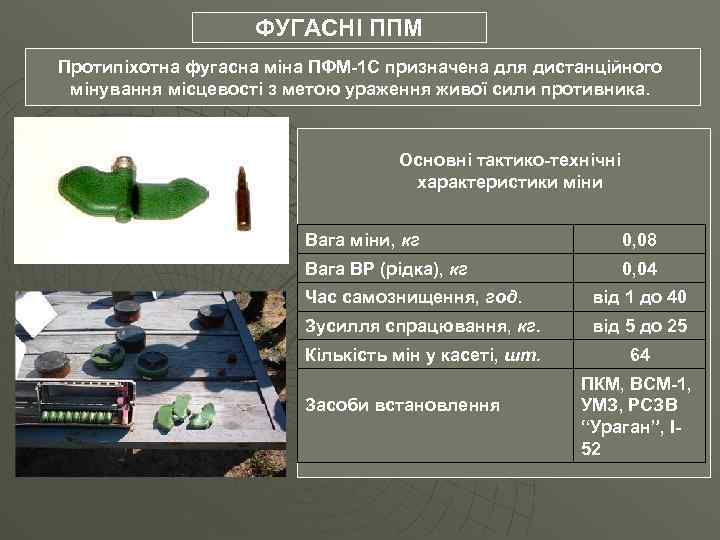

ФУГАСНІ ППМ Протипіхотна фугасна міна ПФМ-1 С призначена для дистанційного мінування місцевості з метою ураження живої сили противника. Основні тактико-технічні характеристики міни Вага міни, кг 0, 08 Вага ВР (рідка), кг 0, 04 Час самознищення, год. від 1 до 40 Зусилля спрацювання, кг. від 5 до 25 Кількість мін у касеті, шт. 64 Засоби встановлення ПКМ, ВСМ-1, УМЗ, РСЗВ “Ураган”, І52

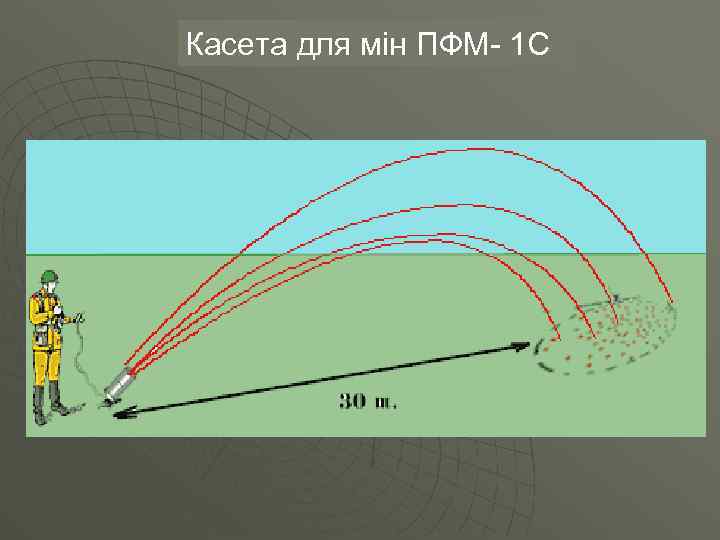

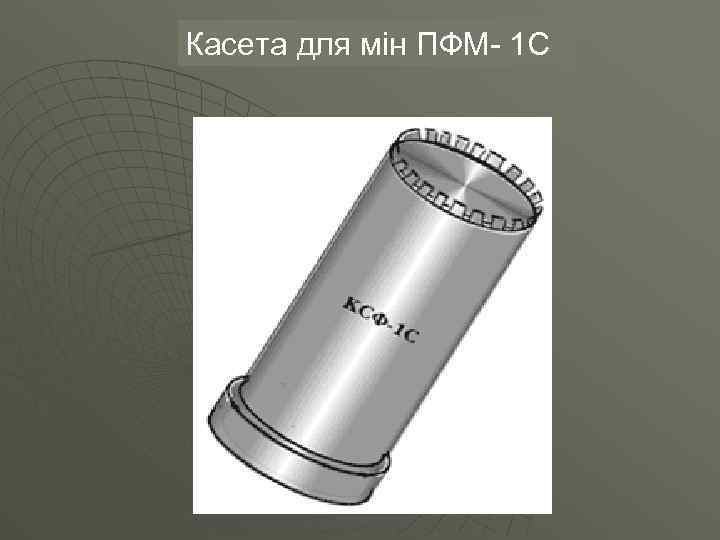

Касета для мін ПФМ- 1 С

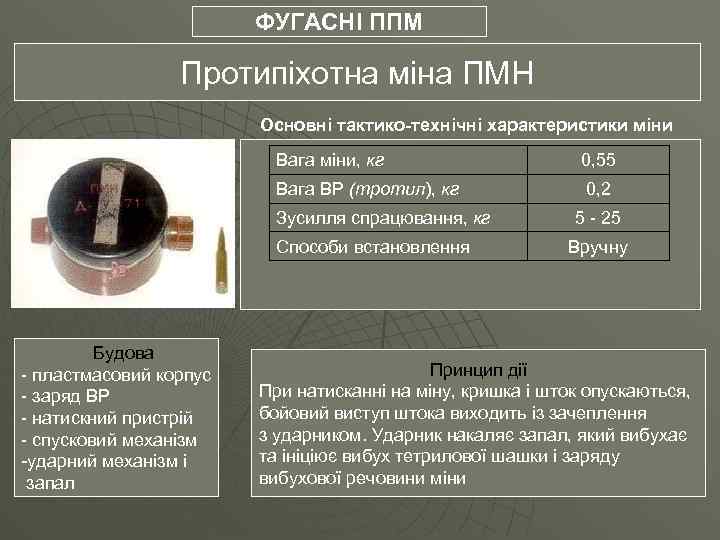

ФУГАСНІ ППМ Протипіхотна міна ПМН Основні тактико-технічні характеристики міни Вага міни, кг 0, 55 Вага ВР (тротил), кг 0, 2 Зусилля спрацювання, кг Способи встановлення Будова - пластмасовий корпус - заряд ВР - натискний пристрій - спусковий механізм -ударний механізм і запал 5 - 25 Вручну Принцип дії При натисканні на міну, кришка і шток опускаються, бойовий виступ штока виходить із зачеплення з ударником. Ударник накаляє запал, який вибухає та ініціює вибух тетрилової шашки і заряду вибухової речовини міни

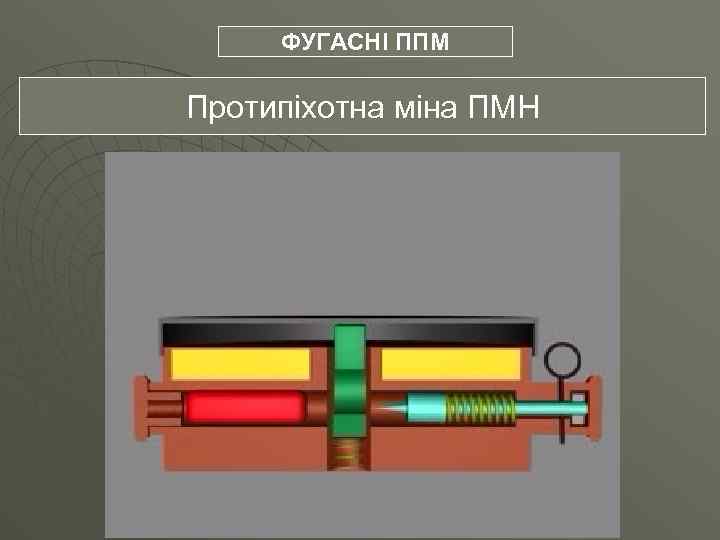

ФУГАСНІ ППМ Протипіхотна міна ПМН

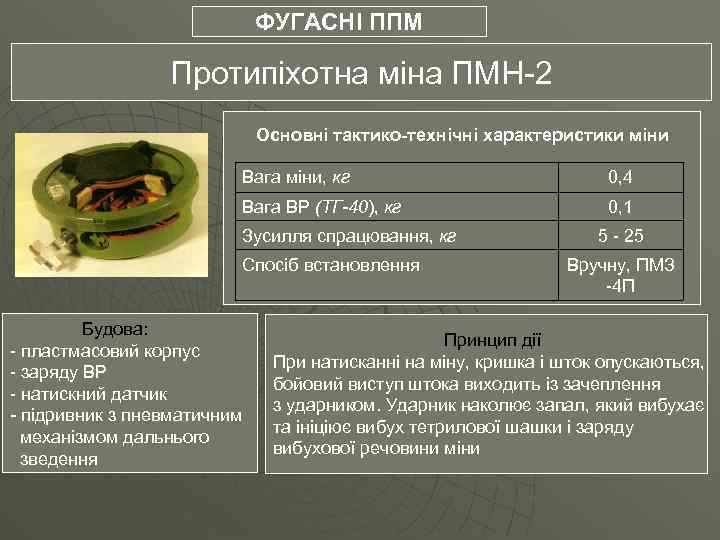

ФУГАСНІ ППМ Протипіхотна міна ПМН-2 Основні тактико-технічні характеристики міни Вага міни, кг 0, 4 Вага ВР (ТГ-40), кг 0, 1 Зусилля спрацювання, кг Спосіб встановлення Будова: - пластмасовий корпус - заряду ВР - натискний датчик - підривник з пневматичним механізмом дальнього зведення 5 - 25 Вручну, ПМЗ -4 П Принцип дії При натисканні на міну, кришка і шток опускаються, бойовий виступ штока виходить із зачеплення з ударником. Ударник наколює запал, який вибухає та ініціює вибух тетрилової шашки і заряду вибухової речовини міни

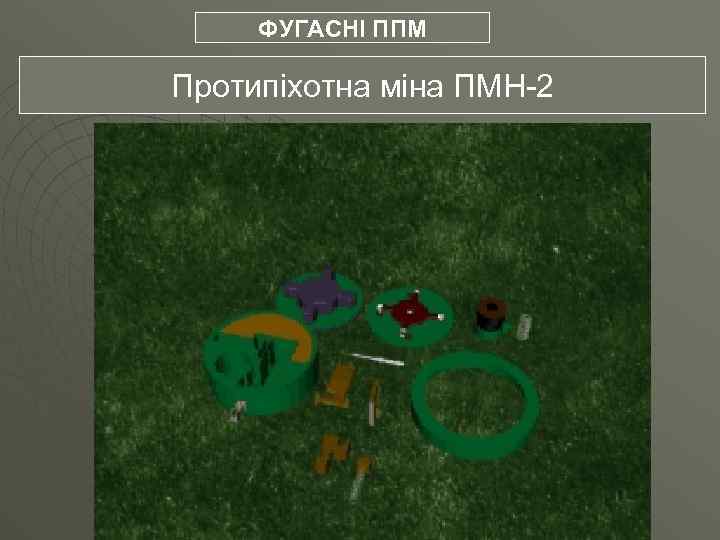

ФУГАСНІ ППМ Протипіхотна міна ПМН-2

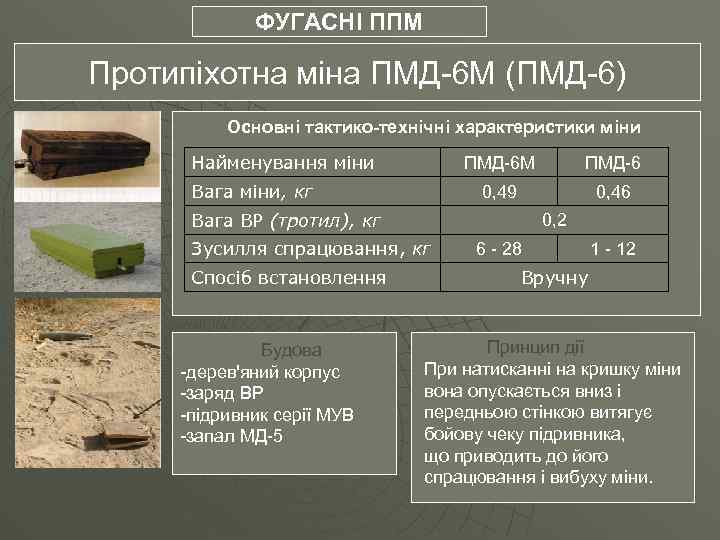

ФУГАСНІ ППМ Протипіхотна міна ПМД-6 М (ПМД-6) Основні тактико-технічні характеристики міни Найменування міни ПМД-6 М 0, 49 Вага міни, кг ПМД-6 0, 46 Вага ВР (тротил), кг 0, 2 Зусилля спрацювання, кг Спосіб встановлення Будова -дерев'яний корпус -заряд ВР -підривник серії МУВ -запал МД-5 6 - 28 1 - 12 Вручну Принцип дії При натисканні на кришку міни вона опускається вниз і передньою стінкою витягує бойову чеку підривника, що приводить до його спрацювання і вибуху міни.

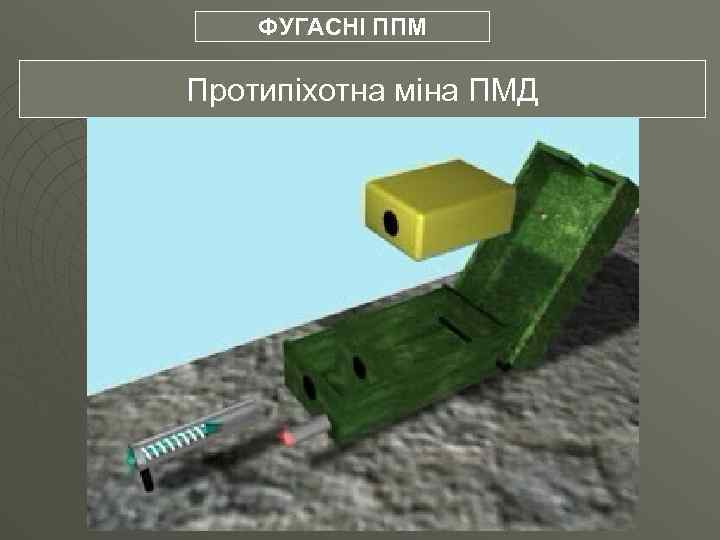

ФУГАСНІ ППМ Протипіхотна міна ПМД

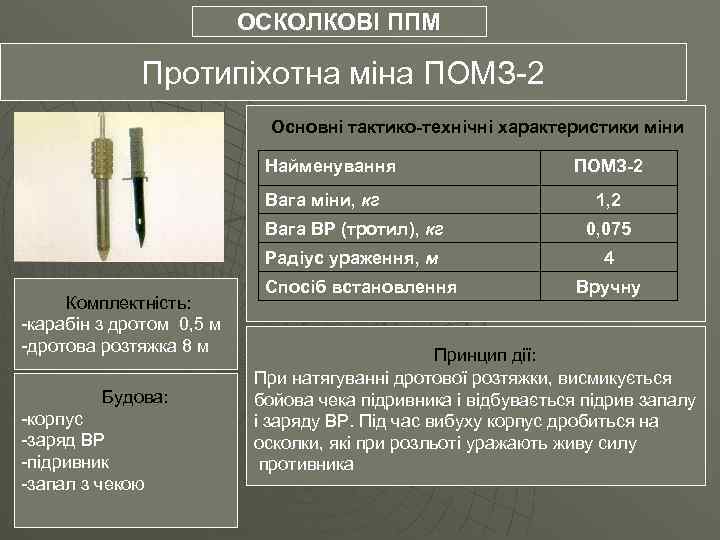

ОСКОЛКОВІ ППМ Протипіхотна міна ПОМЗ-2 Основні тактико-технічні характеристики міни Найменування Вага міни, кг ПОМЗ-2 1, 2 Вага ВР (тротил), кг Радіус ураження, м Комплектність: -карабін з дротом 0, 5 м -дротова розтяжка 8 м Будова: -корпус -заряд ВР -підривник -запал з чекою 0, 075 4 Спосіб встановлення Вручну Принцип дії: При натягуванні дротової розтяжки, висмикується бойова чека підривника і відбувається підрив запалу і заряду ВР. Під час вибуху корпус дробиться на осколки, які при розльоті уражають живу силу противника

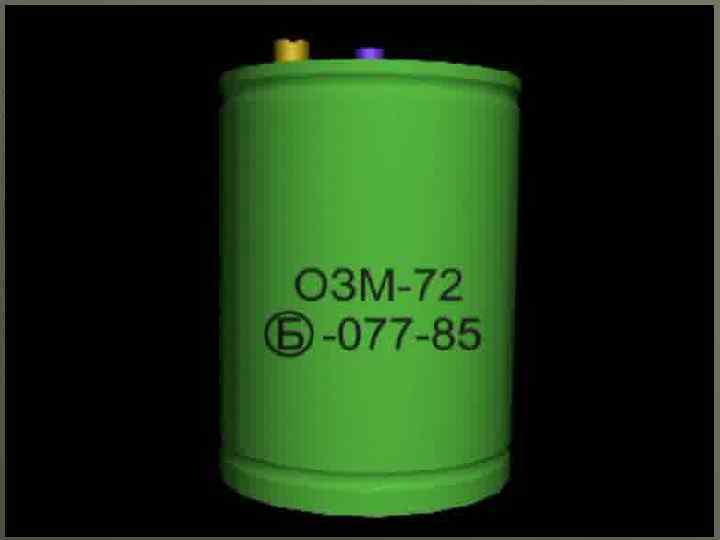

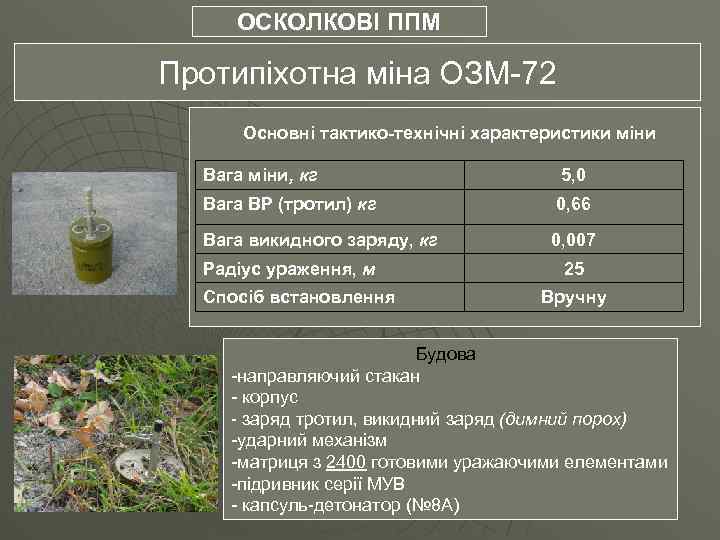

ОСКОЛКОВІ ППМ Протипіхотна міна ОЗМ-72 Основні тактико-технічні характеристики міни Вага міни, кг 5, 0 Вага ВР (тротил) кг 0, 66 Вага викидного заряду, кг 0, 007 Радіус ураження, м Спосіб встановлення 25 Вручну Будова -направляючий стакан - корпус - заряд тротил, викидний заряд (димний порох) -ударний механізм -матриця з 2400 готовими уражаючими елементами -підривник серії МУВ - капсуль-детонатор (№ 8 А)

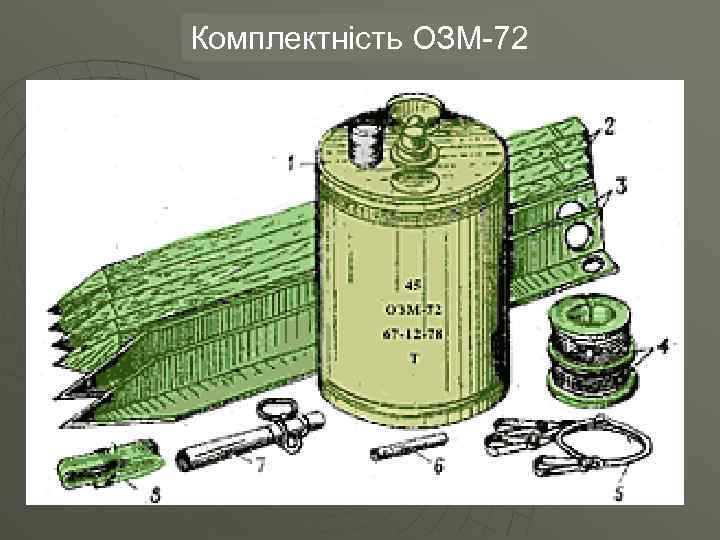

Комплектність ОЗМ-72

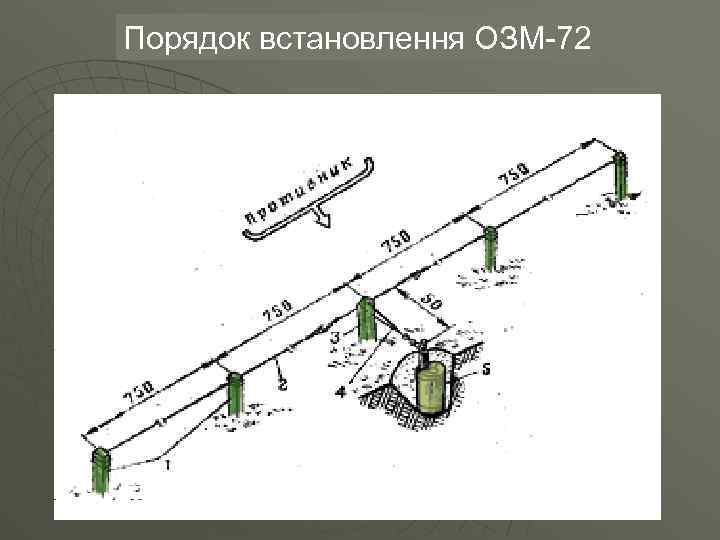

Порядок встановлення ОЗМ-72

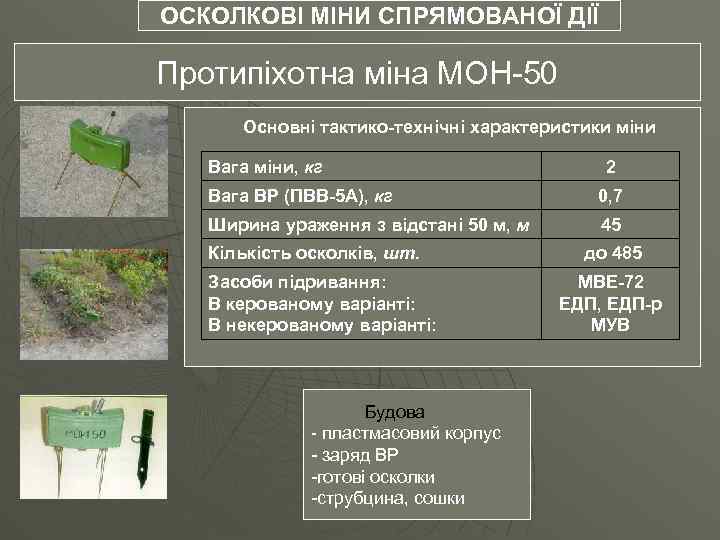

ОСКОЛКОВІ МІНИ СПРЯМОВАНОЇ ДІЇ Протипіхотна міна МОН-50 Основні тактико-технічні характеристики міни Вага міни, кг 2 Вага ВР (ПВВ-5 А), кг 0, 7 Ширина ураження з відстані 50 м, м 45 Кількість осколків, шт. Засоби підривання: В керованому варіанті: В некерованому варіанті: Будова - пластмасовий корпус - заряд ВР -готові осколки -струбцина, сошки до 485 МВЕ-72 ЕДП, ЕДП-р МУВ

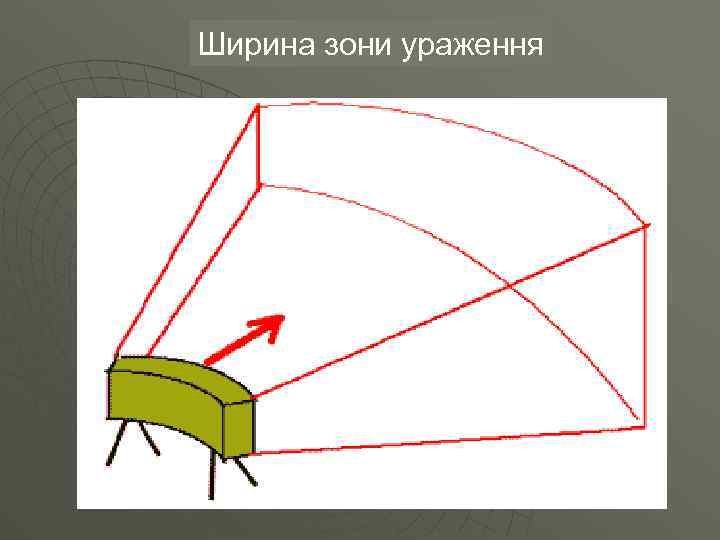

Ширина зони ураження 45 м 50 м

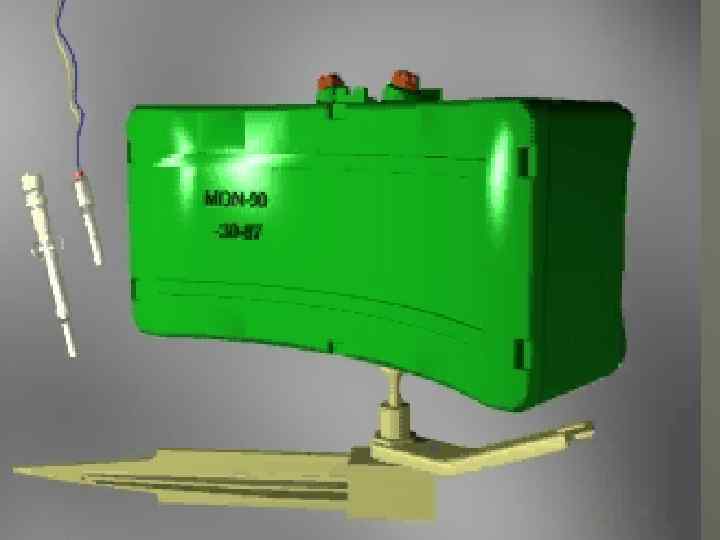

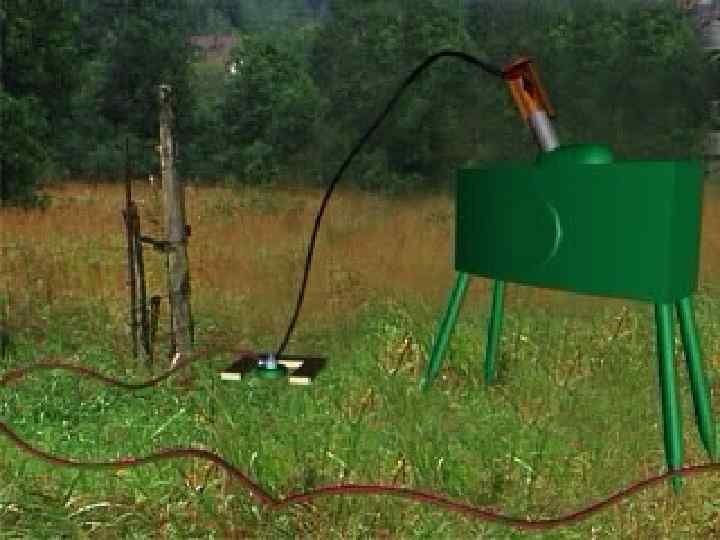

ОСКОЛКОВІ МІНИ СПРЯМОВАНОЇ ДІЇ Протипіхотна міна МОН-90 Основні тактико-технічні характеристики міни Вага міни, кг 12, 1 Вага ВР (ПВВ-5 А), кг 6, 2 Ширина зони ураження з відстані 90 м, м 60 Кількість осколків, шт. Засоби підривання: В керованому варіанті: В некерованому варіанті: Будова: -пластмасовий корпус - заряд ВР - готові осколки -ящик -струбцина, сошки 2000 ЕДП, ЕДП -р МУВ

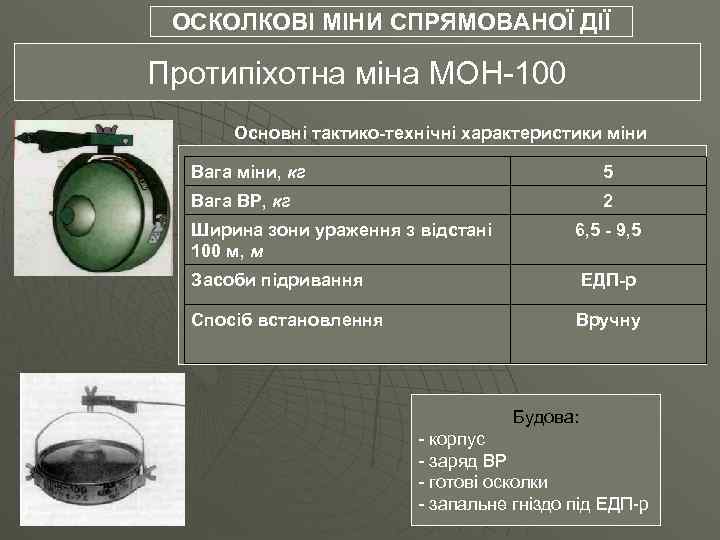

ОСКОЛКОВІ МІНИ СПРЯМОВАНОЇ ДІЇ Протипіхотна міна МОН-100 Основні тактико-технічні характеристики міни Вага міни, кг 5 Вага ВР, кг 2 Ширина зони ураження з відстані 100 м, м 6, 5 - 9, 5 Засоби підривання ЕДП-р Спосіб встановлення Вручну Будова: - корпус - заряд ВР - готові осколки - запальне гніздо під ЕДП-р

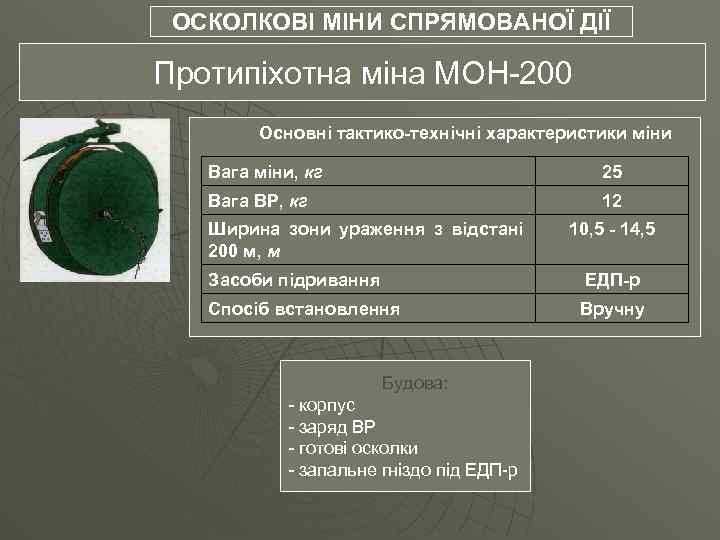

ОСКОЛКОВІ МІНИ СПРЯМОВАНОЇ ДІЇ Протипіхотна міна МОН-200 Основні тактико-технічні характеристики міни Вага міни, кг 25 Вага ВР, кг 12 Ширина зони ураження з відстані 200 м, м 10, 5 - 14, 5 Засоби підривання ЕДП-р Спосіб встановлення Вручну Будова: - корпус - заряд ВР - готові осколки - запальне гніздо під ЕДП-р

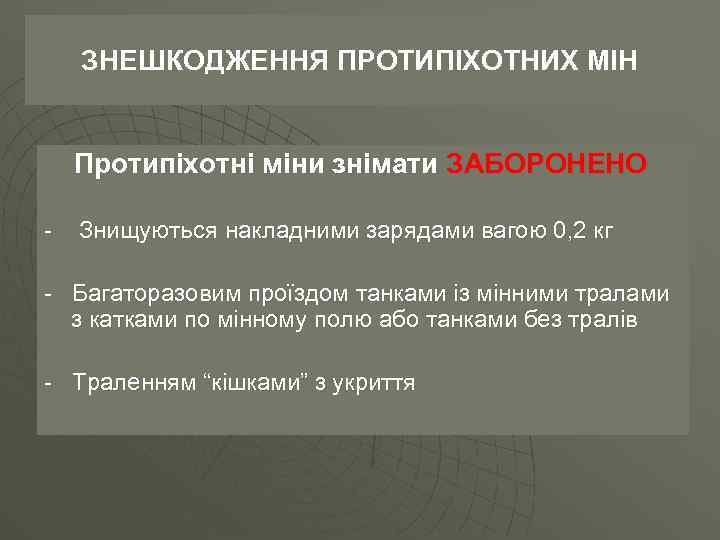

ЗНЕШКОДЖЕННЯ ПРОТИПІХОТНИХ МІН Протипіхотні міни знімати ЗАБОРОНЕНО - Знищуються накладними зарядами вагою 0, 2 кг - Багаторазовим проїздом танками із мінними тралами з катками по мінному полю або танками без тралів - Траленням “кішками” з укриття

3 питання. Протитанкові та протипіхотні мінні поля. Фіксація мінних полів. Протитанкові мінні поля встановлюють, як правило, у три-чотири ряди, а іноді й більше Основними характеристиками протитанкового мінного поля (ПТМП) є: - довжина і глибина мінного поля; - відстань між рядами; - відстань між мінами в ряді (крок мінування); - витрата мін на 1 км мінного поля; - імовірність ураження цілей (танків, БТР, БМП) на мінному полі.

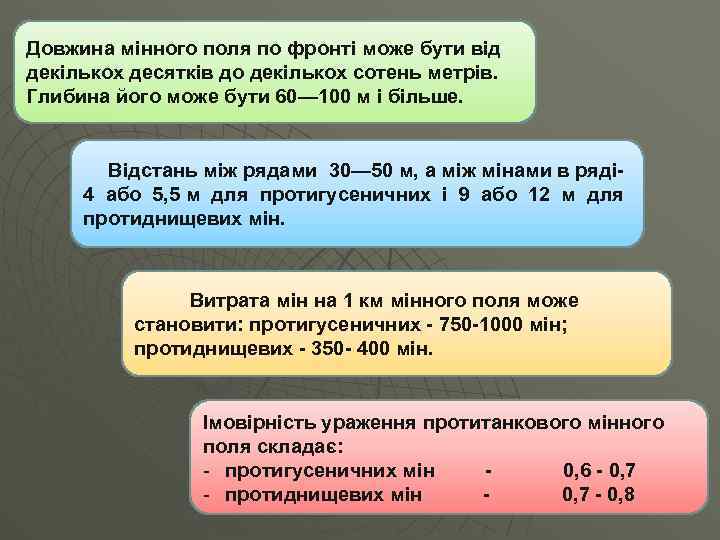

Довжина мінного поля по фронті може бути від декількох десятків до декількох сотень метрів. Глибина його може бути 60— 100 м і більше. Відстань між рядами 30— 50 м, а між мінами в ряді 4 або 5, 5 м для протигусеничних і 9 або 12 м для протиднищевих мін. Витрата мін на 1 км мінного поля може становити: протигусеничних - 750 -1000 мін; протиднищевих - 350 - 400 мін. Імовірність ураження протитанкового мінного поля складає: - протигусеничних мін 0, 6 - 0, 7 - протиднищевих мін 0, 7 - 0, 8

Вручну протитанкове мінне поле встановлюють «стройовим розрахунком» . Установка протитанкового мінного поля стройовим розрахунком

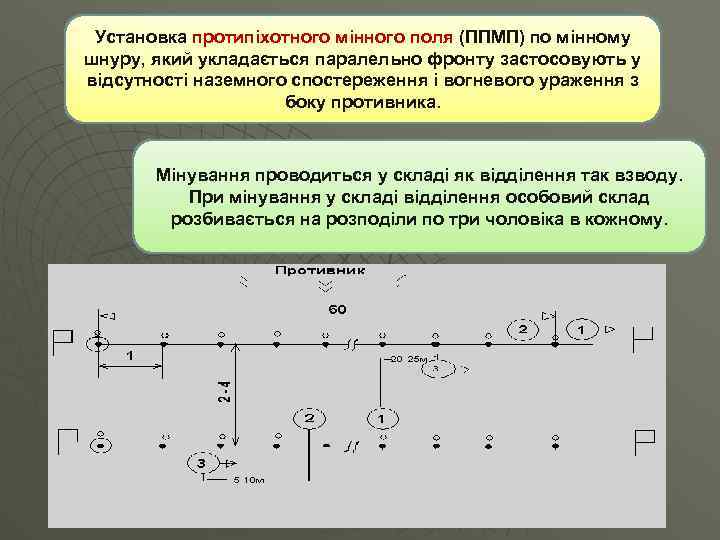

Установка протипіхотного мінного поля (ППМП) по мінному шнуру, який укладається паралельно фронту застосовують у відсутності наземного спостереження і вогневого ураження з боку противника. Мінування проводиться у складі як відділення так взводу. При мінування у складі відділення особовий склад розбивається на розподіли по три чоловіка в кожному.

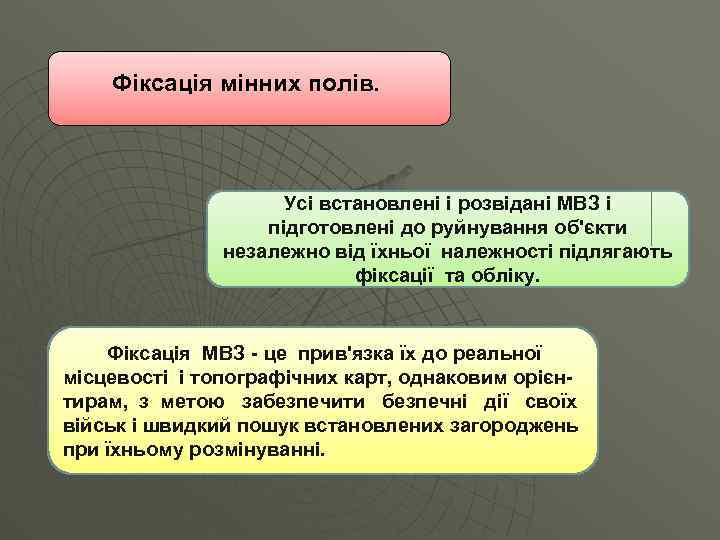

Фіксація мінних полів. Усі встановлені і розвідані МВЗ і підготовлені до руйнування об'єкти незалежно від їхньої належності підлягають фіксації та обліку. Фіксація МВЗ - це прив'язка їх до реальної місцевості і топографічних карт, однаковим орієнтирам, з метою забезпечити безпечні дії своїх військ і швидкий пошук встановлених загороджень при їхньому розмінуванні.

Фіксація мінних полів. Фіксація МВЗ включає: - прив'язку їх до місцевих орієнтирів і до карти; - оформлення схеми прив'язки та встановлення МВЗ; - запис характеристик МВЗ у формуляр. Суть прив'язки: МВЗ прив'язується до одного чи 2 -х орієнтирів, що легко відшукуються на місцевості і будуть зберігати свої характеристики після руйнування, мають місце на карті. Як правило, в якості орієнтирів вибираються окремі будинки, перехрестя доріг, мости, висоти, кар'єри тощо.

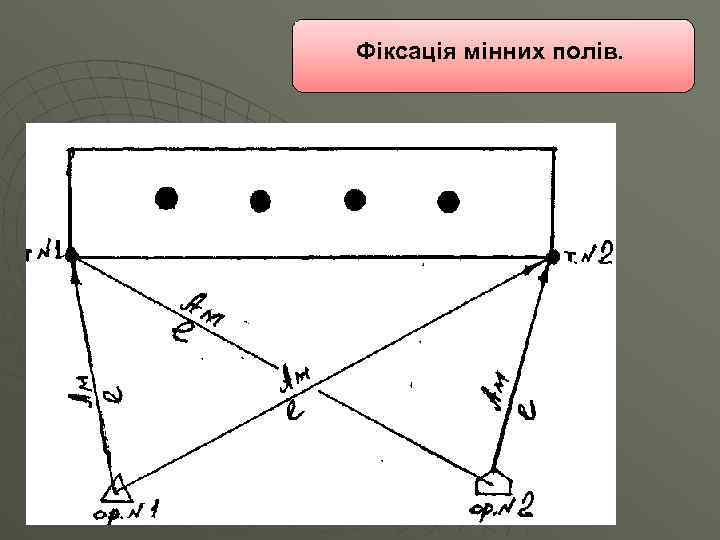

Фіксація мінних полів.

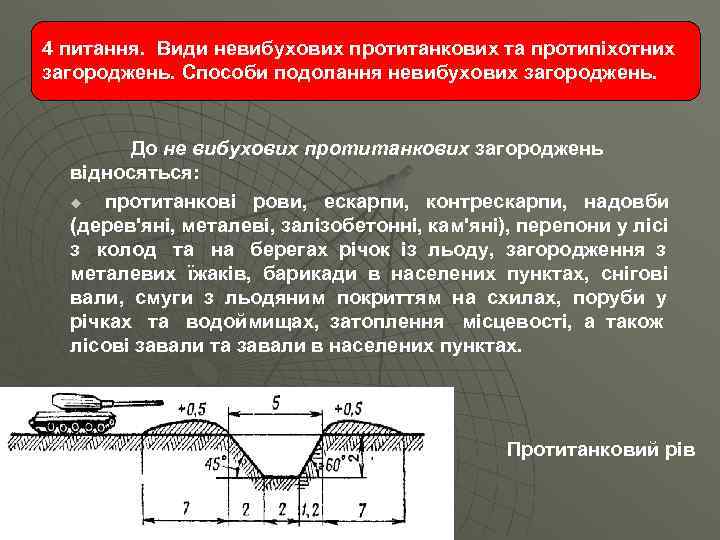

4 питання. Види невибухових протитанкових та протипіхотних загороджень. Способи подолання невибухових загороджень. До не вибухових протитанкових загороджень відносяться: u протитанкові рови, ескарпи, контрескарпи, надовби (дерев'яні, металеві, залізобетонні, кам'яні), перепони у лісі з колод та на берегах річок із льоду, загородження з металевих їжаків, барикади в населених пунктах, снігові вали, смуги з льодяним покриттям на схилах, поруби у річках та водоймищах, затоплення місцевості, а також лісові завали та завали в населених пунктах. Протитанковий рів

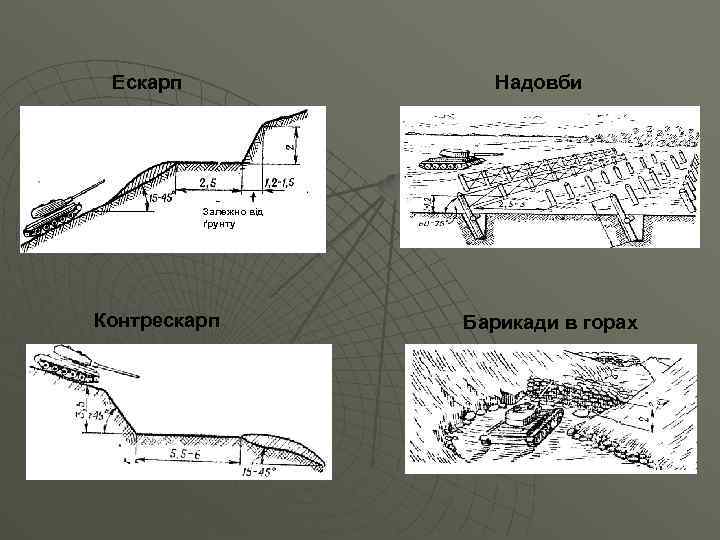

Ескарп Надовби Залежно від ґрунту Контрескарп Барикади в горах

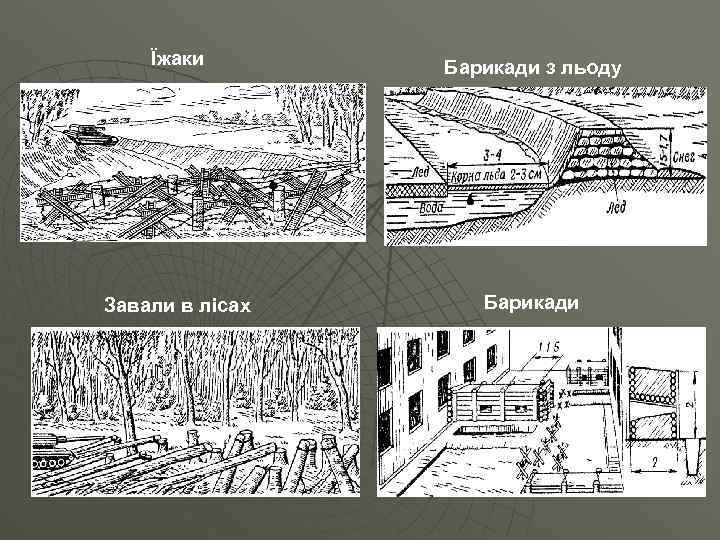

Їжаки Барикади з льоду Завали в лісах Барикади

Протипіхотні не вибухові загородження бувають переносні та постійні. Переносні дротяні загородження застосовують в основному для швидкого закриття проходу, зруйнованих ділянок загороджень, а також у випадках, коли установлення інших загороджень зробити немає часу або можливості. Їх виготовляють завчасно і в готовому стані доставляють до місця встановлення. До них відносять: малопомітні дротяні загородження, швидковстановлені загородження з гірлянд колючого та гладкого дроту спіралі, рогатки, їжаки. Дротові спіралі Дротові рогатки

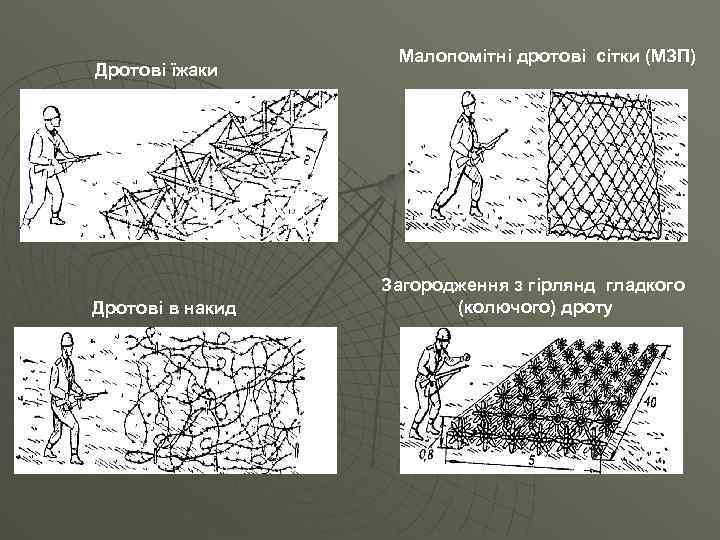

Дротові їжаки Дротові в накид Малопомітні дротові сітки (МЗП) Загородження з гірлянд гладкого (колючого) дроту

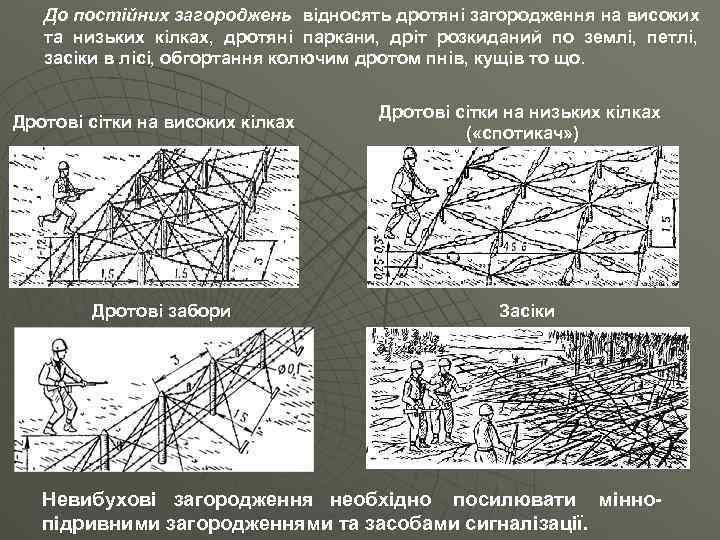

До постійних загороджень відносять дротяні загородження на високих та низьких кілках, дротяні паркани, дріт розкиданий по землі, петлі, засіки в лісі, обгортання колючим дротом пнів, кущів то що. Дротові сітки на високих кілках Дротові забори Дротові сітки на низьких кілках ( «спотикач» ) Засіки Невибухові загородження необхідно посилювати міннопідривними загородженнями та засобами сигналізації.

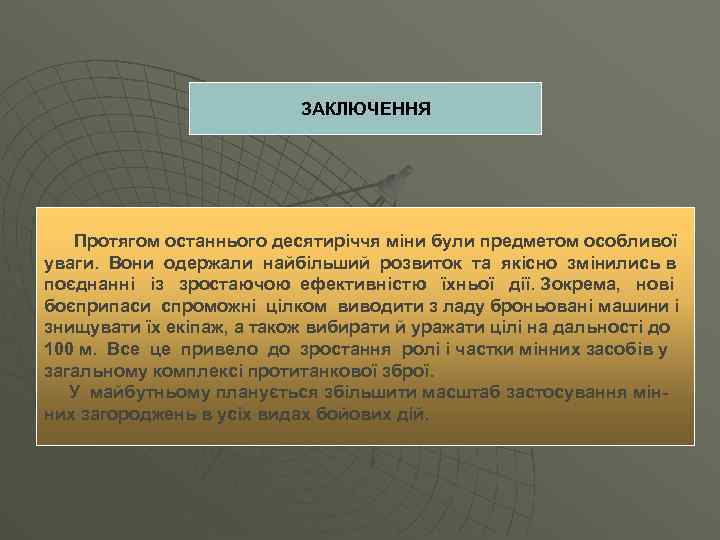

ЗАКЛЮЧЕННЯ Протягом останнього десятиріччя міни були предметом особливої уваги. Вони одержали найбільший розвиток та якісно змінились в поєднанні із зростаючою ефективністю їхньої дії. Зокрема, нові боєприпаси спроможні цілком виводити з ладу броньовані машини і знищувати їх екіпаж, а також вибирати й уражати цілі на дальності до 100 м. Все це привело до зростання ролі і частки мінних засобів у загальному комплексі протитанкової зброї. У майбутньому планується збільшити масштаб застосування мінних загороджень в усіх видах бойових дій.
