МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ ТА ПРОДОВОЛЬСТВА УКРАЇНИ ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ Факультет механіки та енергетики КУРСОВИЙ ПРОЕКТ з дисципліни "Гідравліка та водопостачання" на тему “Водопостачання населеного пункту” ДУБЛЯНИ 2014 Кафедра енергетики

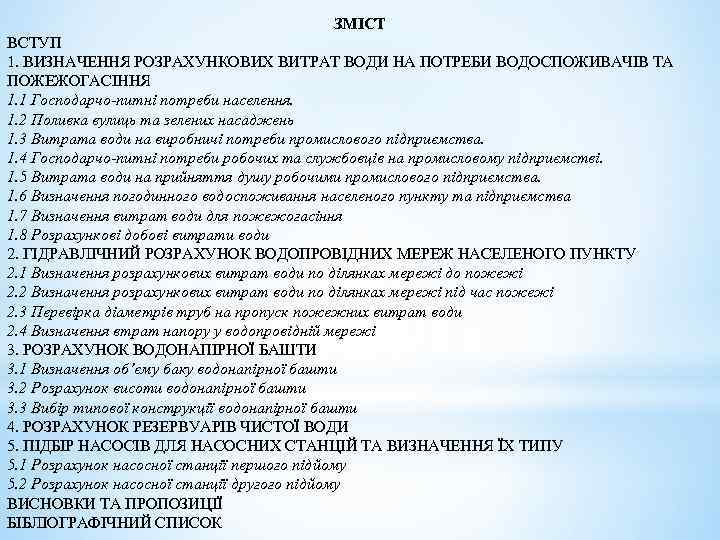

ЗМІСТ ВСТУП 1. ВИЗНАЧЕННЯ РОЗРАХУНКОВИХ ВИТРАТ ВОДИ НА ПОТРЕБИ ВОДОСПОЖИВАЧІВ ТА ПОЖЕЖОГАСІННЯ 1. 1 Господарчо-питні потреби населення. 1. 2 Поливка вулиць та зелених насаджень 1. 3 Витрата води на виробничі потреби промислового підприємства. 1. 4 Господарчо-питні потреби робочих та службовців на промисловому підприємстві. 1. 5 Витрата води на прийняття душу робочими промислового підприємства. 1. 6 Визначення погодинного водоспоживання населеного пункту та підприємства 1. 7 Визначення витрат води для пожежогасіння 1. 8 Розрахункові добові витрати води 2. ГІДРАВЛІЧНИЙ РОЗРАХУНОК ВОДОПРОВІДНИХ МЕРЕЖ НАСЕЛЕНОГО ПУНКТУ 2. 1 Визначення розрахункових витрат води по ділянках мережі до пожежі 2. 2 Визначення розрахункових витрат води по ділянках мережі під час пожежі 2. 3 Перевірка діаметрів труб на пропуск пожежних витрат води 2. 4 Визначення втрат напору у водопровідній мережі 3. РОЗРАХУНОК ВОДОНАПІРНОЇ БАШТИ 3. 1 Визначення об’єму баку водонапірної башти 3. 2 Розрахунок висоти водонапірної башти 3. 3 Вибір типової конструкції водонапірної башти 4. РОЗРАХУНОК РЕЗЕРВУАРІВ ЧИСТОЇ ВОДИ 5. ПІДБІР НАСОСІВ ДЛЯ НАСОСНИХ СТАНЦІЙ ТА ВИЗНАЧЕННЯ ЇХ ТИПУ 5. 1 Розрахунок насосної станції першого підйому 5. 2 Розрахунок насосної станції другого підйому ВИСНОВКИ ТА ПРОПОЗИЦІЇ БІБЛІОГРАФІЧНИЙ СПИСОК

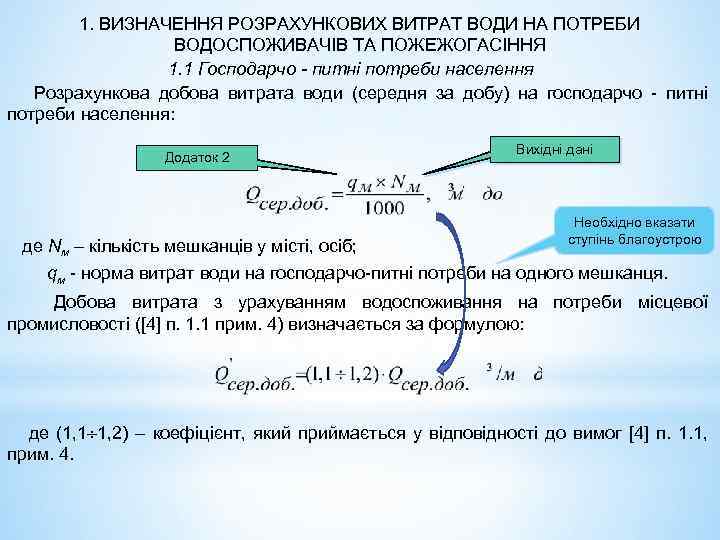

1. ВИЗНАЧЕННЯ РОЗРАХУНКОВИХ ВИТРАТ ВОДИ НА ПОТРЕБИ ВОДОСПОЖИВАЧІВ ТА ПОЖЕЖОГАСІННЯ 1. 1 Господарчо - питні потреби населення Розрахункова добова витрата води (середня за добу) на господарчо - питні потреби населення: Додаток 2 де Nм – кількість мешканців у місті, осіб; Вихідні дані Необхідно вказати ступінь благоустрою qм - норма витрат води на господарчо-питні потреби на одного мешканця. Добова витрата з урахуванням водоспоживання на потреби місцевої промисловості ([4] п. 1. 1 прим. 4) визначається за формулою: де (1, 1 1, 2) – коефіцієнт, який приймається у відповідності до вимог [4] п. 1. 1, прим. 4.

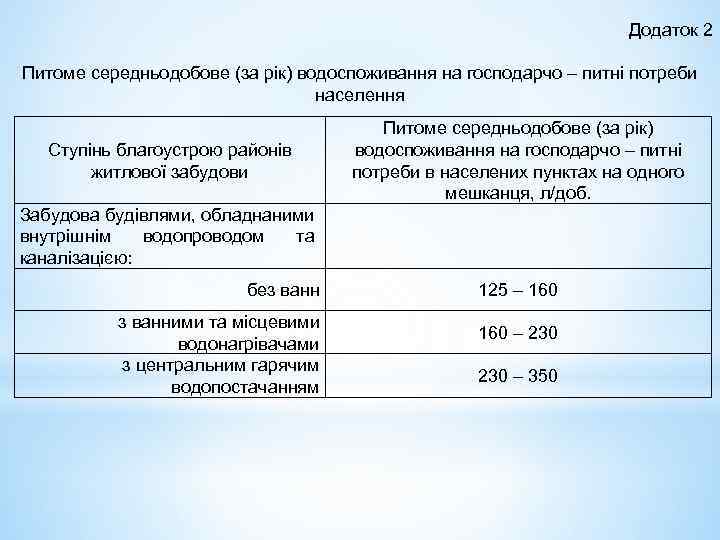

Додаток 2 Питоме середньодобове (за рік) водоспоживання на господарчо – питні потреби населення Ступінь благоустрою районів житлової забудови Забудова будівлями, обладнаними внутрішнім водопроводом та каналізацією: без ванними та місцевими водонагрівачами з центральним гарячим водопостачанням Питоме середньодобове (за рік) водоспоживання на господарчо – питні потреби в населених пунктах на одного мешканця, л/доб. 125 – 160 – 230 – 350

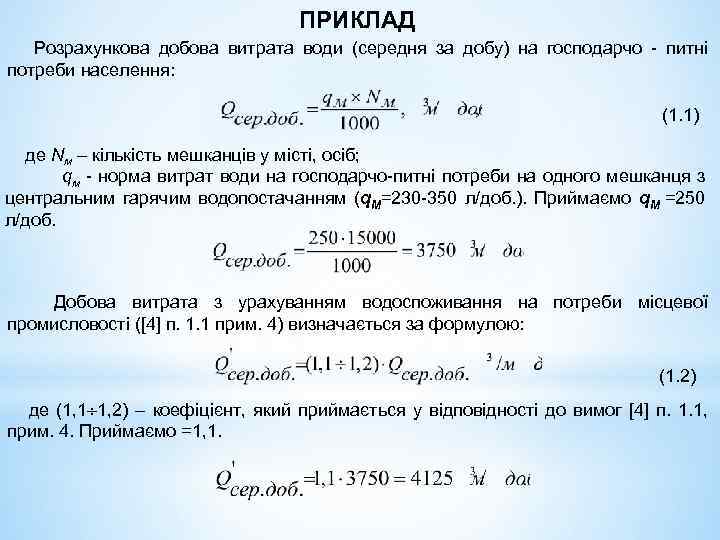

ПРИКЛАД Розрахункова добова витрата води (середня за добу) на господарчо - питні потреби населення: (1. 1) де Nм – кількість мешканців у місті, осіб; qм - норма витрат води на господарчо-питні потреби на одного мешканця з центральним гарячим водопостачанням (q. M=230 -350 л/доб. ). Приймаємо q. M =250 л/доб. Добова витрата з урахуванням водоспоживання на потреби місцевої промисловості ([4] п. 1. 1 прим. 4) визначається за формулою: (1. 2) де (1, 1 1, 2) – коефіцієнт, який приймається у відповідності до вимог [4] п. 1. 1, прим. 4. Приймаємо =1, 1.

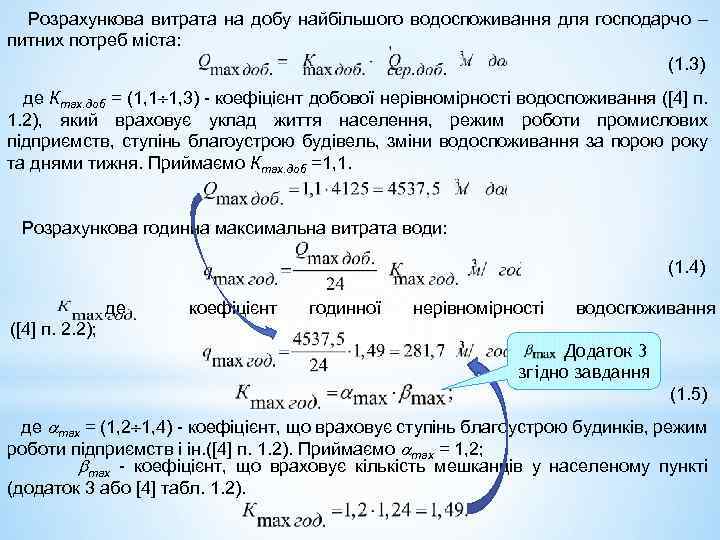

Розрахункова витрата на добу найбільшого водоспоживання для господарчо – питних потреб міста: (1. 3) де Кmax. доб = (1, 1 1, 3) - коефіцієнт добової нерівномірності водоспоживання ([4] п. 1. 2), який враховує уклад життя населення, режим роботи промислових підприємств, ступінь благоустрою будівель, зміни водоспоживання за порою року та днями тижня. Приймаємо Кmax. доб =1, 1. Розрахункова годинна максимальна витрата води: (1. 4) де ([4] п. 2. 2); коефіцієнт годинної нерівномірності водоспоживання Додаток 3 згідно завдання (1. 5) де max = (1, 2 1, 4) - коефіцієнт, що враховує ступінь благоустрою будинків, режим роботи підприємств і ін. ([4] п. 1. 2). Приймаємо max = 1, 2; max - коефіцієнт, що враховує кількість мешканців у населеному пункті (додаток 3 або [4] табл. 1. 2).

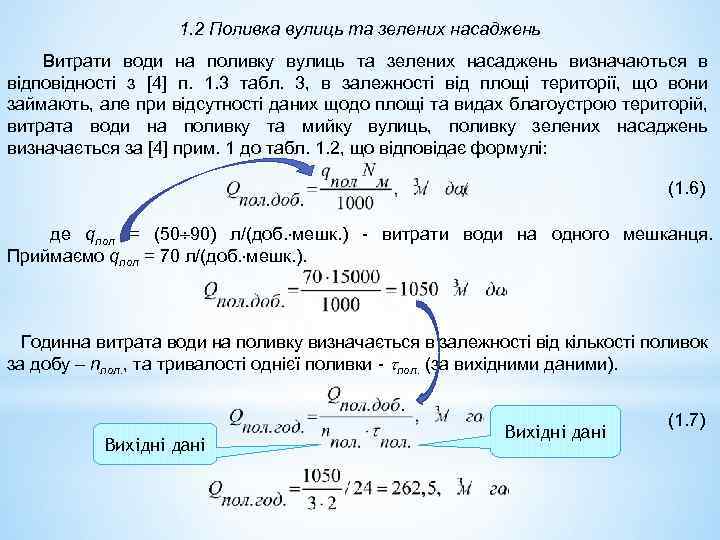

1. 2 Поливка вулиць та зелених насаджень Витрати води на поливку вулиць та зелених насаджень визначаються в відповідності з [4] п. 1. 3 табл. 3, в залежності від площі території, що вони займають, але при відсутності даних щодо площі та видах благоустрою територій, витрата води на поливку та мийку вулиць, поливку зелених насаджень визначається за [4] прим. 1 до табл. 1. 2, що відповідає формулі: (1. 6) де qпол = (50 90) л/(доб. мешк. ) - витрати води на одного мешканця. Приймаємо qпол = 70 л/(доб. мешк. ). Годинна витрата води на поливку визначається в залежності від кількості поливок за добу – nпол. , та тривалості однієї поливки - пол. (за вихідними даними). Вихідні дані (1. 7)

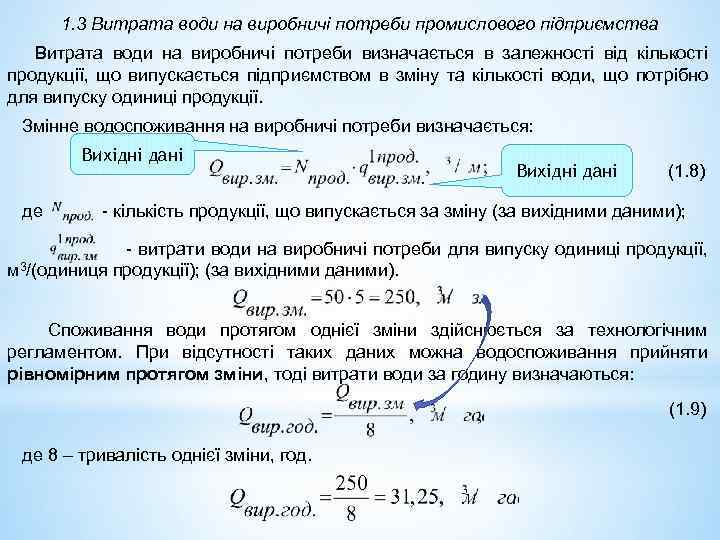

1. 3 Витрата води на виробничі потреби промислового підприємства Витрата води на виробничі потреби визначається в залежності від кількості продукції, що випускається підприємством в зміну та кількості води, що потрібно для випуску одиниці продукції. Змінне водоспоживання на виробничі потреби визначається: Вихідні дані (1. 8) де - кількість продукції, що випускається за зміну (за вихідними даними); - витрати води на виробничі потреби для випуску одиниці продукції, м 3/(одиниця продукції); (за вихідними даними). Споживання води протягом однієї зміни здійснюється за технологічним регламентом. При відсутності таких даних можна водоспоживання прийняти рівномірним протягом зміни, тоді витрати води за годину визначаються: (1. 9) де 8 – тривалість однієї зміни, год.

Добове водоспоживання на виробничі потреби: (1. 10) де nзм. – кількість робочих змін. Вихідні дані 1. 4 Господарчо-питні потреби робочих та службовців на промисловому підприємстві Витрата води на господарчо-питні потреби за кожну зміну можна визначити: Вихідні дані (1. 11) де Nг. ц. - кількість робочих в зміну, що працюють в "гарячих" цехах; Nх. ц. - кількість робочих в зміну, що працюють в "холодних" цехах; qг. ц. = 2, 5*45 л/(зм. робоч. ) - норма водоспоживання на одного робочого, що працює в "гарячому" цеху, ([3]; qх. ц. = 3*25 л/(зм. робоч. ) - норма водоспоживання на одного робочого, що працює в "холодному" цеху ([3].

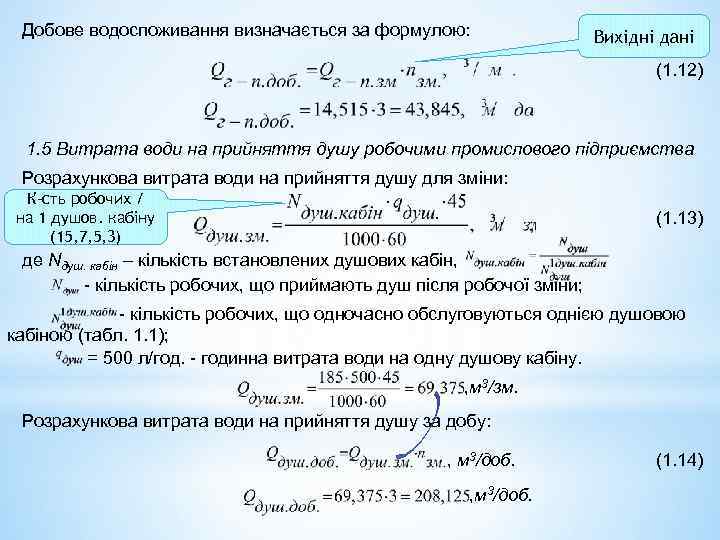

Добове водоспоживання визначається за формулою: Вихідні дані (1. 12) 1. 5 Витрата води на прийняття душу робочими промислового підприємства Розрахункова витрата води на прийняття душу для зміни: К-сть робочих / на 1 душов. кабіну (15, 7, 5, 3) (1. 13) де Nдуш. кабін – кількість встановлених душових кабін, - кількість робочих, що приймають душ після робочої зміни; - кількість робочих, що одночасно обслуговуються однією душовою кабіною (табл. 1. 1); = 500 л/год. - годинна витрата води на одну душову кабіну. , м 3/зм. Розрахункова витрата води на прийняття душу за добу: , м 3/доб. (1. 14)

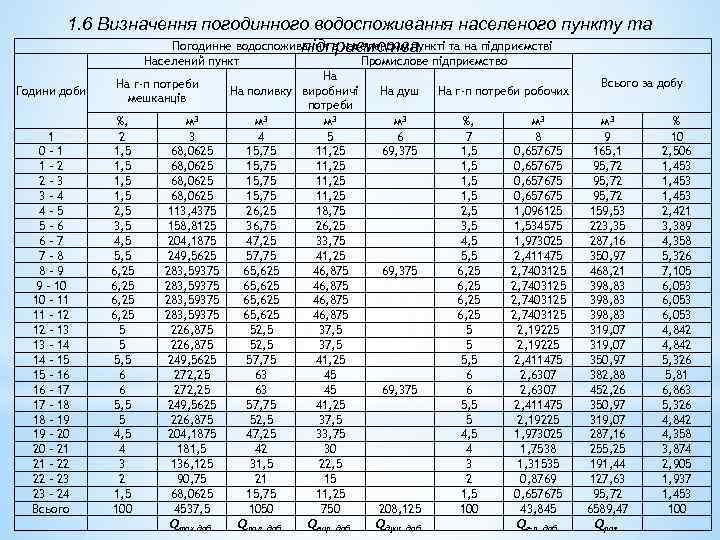

1. 6 Визначення погодинного водоспоживання населеного пункту та Погодинне водоспоживання в населеному пункті та на підприємстві підприємства Населений пункт Години доби 1 0– 1 1– 2 2– 3 3– 4 4– 5 5– 6 6– 7 7– 8 8– 9 9 – 10 10 – 11 11 – 12 12 – 13 13 – 14 14 – 15 15 – 16 16 – 17 17 – 18 18 – 19 19 – 20 20 – 21 21 – 22 22 – 23 23 – 24 Всього На г-п потреби мешканців %, 2 1, 5 2, 5 3, 5 4, 5 5, 5 6, 25 5 5 5, 5 6 6 5, 5 5 4, 5 4 3 2 1, 5 100 м 3 3 68, 0625 113, 4375 158, 8125 204, 1875 249, 5625 283, 59375 226, 875 249, 5625 272, 25 249, 5625 226, 875 204, 1875 181, 5 136, 125 90, 75 68, 0625 4537, 5 Qmax доб. На На поливку виробничі потреби 3 м м 3 4 5 15, 75 11, 25 26, 25 18, 75 36, 75 26, 25 47, 25 33, 75 57, 75 41, 25 65, 625 46, 875 52, 5 37, 5 57, 75 41, 25 63 45 57, 75 41, 25 52, 5 37, 5 47, 25 33, 75 42 30 31, 5 22, 5 21 15 15, 75 11, 25 1050 750 Qпол. доб. Qвир. доб. Промислове підприємство На душ м 3 6 69, 375 208, 125 Qдуш. доб. На г-п потреби робочих %, 7 1, 5 2, 5 3, 5 4, 5 5, 5 6, 25 5 5 5, 5 6 6 5, 5 5 4, 5 4 3 2 1, 5 100 м 3 8 0, 657675 1, 096125 1, 534575 1, 973025 2, 411475 2, 7403125 2, 19225 2, 411475 2, 6307 2, 411475 2, 19225 1, 973025 1, 7538 1, 31535 0, 8769 0, 657675 43, 845 Qг-п. доб. Всього за добу м 3 9 165, 1 95, 72 159, 53 223, 35 287, 16 350, 97 468, 21 398, 83 319, 07 350, 97 382, 88 452, 26 350, 97 319, 07 287, 16 255, 25 191, 44 127, 63 95, 72 6589, 47 Qроз. % 10 2, 506 1, 453 2, 421 3, 389 4, 358 5, 326 7, 105 6, 053 4, 842 5, 326 5, 81 6, 863 5, 326 4, 842 4, 358 3, 874 2, 905 1, 937 1, 453 100

Рис. 1. 1 Графік добової нерівномірності водоспоживання.
