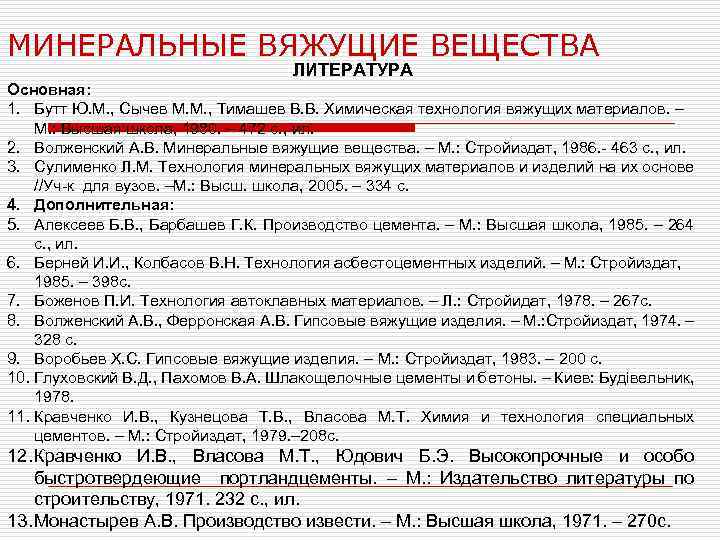

МИНЕРАЛЬНЫЕ ВЯЖУЩИЕ ВЕЩЕСТВА ЛИТЕРАТУРА Основная: 1. Бутт Ю. М. , Сычев М. М. , Тимашев В. В. Химическая технология вяжущих материалов. – М. : Высшая школа, 1980. – 472 с. , ил. 2. Волженский А. В. Минеральные вяжущие вещества. – М. : Стройиздат, 1986. - 463 с. , ил. 3. Сулименко Л. М. Технология минеральных вяжущих материалов и изделий на их основе //Уч-к для вузов. –М. : Высш. школа, 2005. – 334 с. 4. Дополнительная: 5. Алексеев Б. В. , Барбашев Г. К. Производство цемента. – М. : Высшая школа, 1985. – 264 с. , ил. 6. Берней И. И. , Колбасов В. Н. Технология асбестоцементных изделий. – М. : Стройиздат, 1985. – 398 с. 7. Боженов П. И. Технология автоклавных материалов. – Л. : Стройидат, 1978. – 267 с. 8. Волженский А. В. , Ферронская А. В. Гипсовые вяжущие изделия. – М. : Стройиздат, 1974. – 328 с. 9. Воробьев Х. С. Гипсовые вяжущие изделия. – М. : Стройиздат, 1983. – 200 с. 10. Глуховский В. Д. , Пахомов В. А. Шлакощелочные цементы и бетоны. – Киев: Будiвельник, 1978. 11. Кравченко И. В. , Кузнецова Т. В. , Власова М. Т. Химия и технология специальных цементов. – М. : Стройиздат, 1979. – 208 с. 12. Кравченко И. В. , Власова М. Т. , Юдович Б. Э. Высокопрочные и особо быстротвердеющие портландцементы. – М. : Издательство литературы по строительству, 1971. 232 с. , ил. 13. Монастырев А. В. Производство извести. – М. : Высшая школа, 1971. – 270 с.

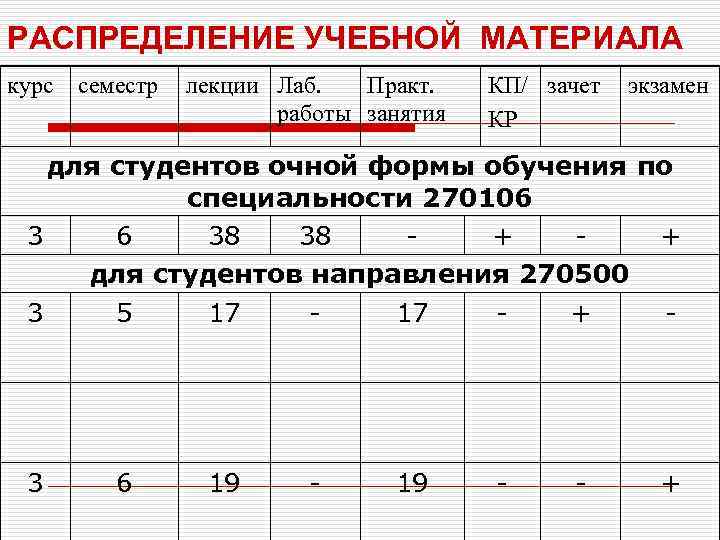

РАСПРЕДЕЛЕНИЕ УЧЕБНОЙ МАТЕРИАЛА курс семестр лекции Лаб. Практ. работы занятия КП/ зачет КР экзамен для студентов очной формы обучения по специальности 270106 3 6 38 38 + + для студентов направления 270500 3 5 17 17 + - 3 6 19 - - +
характеристика дисциплины o o Целью дисциплины является ознакомить будущих инженеров – технологов с основами технологии производства минеральных вяжущих веществ. Дисциплина рассматривает основы технологии производства вяжущих веществ, современное состояние и тенденции развития производства новых вяжущих композиций с учетом требований современного строительства и тенденций его развития в нашей стране и за рубежом. Объектом изучения дисциплины является – сырьевая база, теоретические и технологические основы производства вяжущих веществ, строительно–технические их свойства и основные факторы, влияющие на эти свойства, физико– химические основы процессов твердения вяжущих веществ. Особое внимание уделяется интенсивным, энергосберегающим технологиям, экономии сырьевых ресурсов, топлива и электроэнергии, отдавая предпочтение безотходному производству и комплексному использованию побочных продуктов других отраслей экономики, экономически выгодных и способствующих решению экологической проблемы; учитывается требования техники безопасности и охраны труда. Предусматривается использование математических методов и ЭВМ.
КЛАССИФИКАЦИЯ МИНЕРАЛЬНЫХ ВЯЖУЩИХ ВЕЩЕСТВ Вяжущие вещества Вяжущие воздушного твердения Вяжущие гидравлического твердения Вяжущие автоклавного твердения

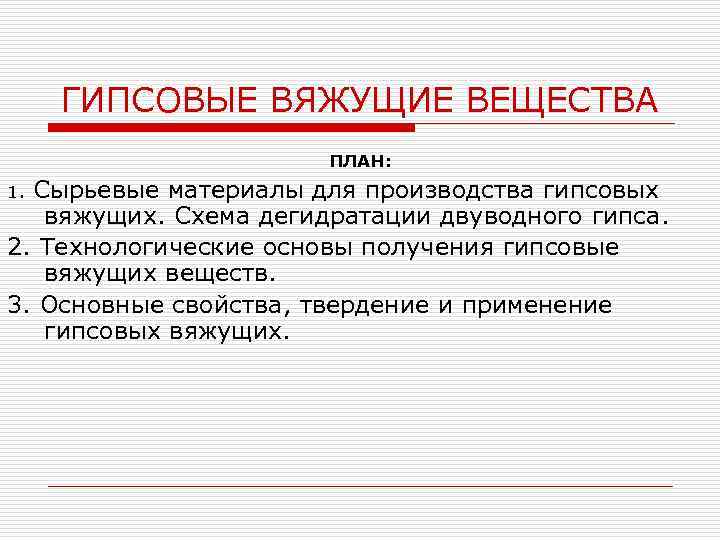

ГИПСОВЫЕ ВЯЖУЩИЕ ВЕЩЕСТВА ПЛАН: Сырьевые материалы для производства гипсовых вяжущих. Схема дегидратации двуводного гипса. 2. Технологические основы получения гипсовые вяжущих веществ. 3. Основные свойства, твердение и применение гипсовых вяжущих. 1.
СЫРЬЕВЫЕ МАТЕРИАЛЫ o Природный гипсовый камень: горная порода осадочного происхождения, сложенная в основном из крупных или мелких кристаллов двуводного сернокислого кальция Ca. SO 4∙ 2 H 2 O – минерала гипса и примесей. - в зависимости от содержания минерала гипса 4 сорта: 1 -й сорт - Ca. SO 4· 2 H 2 O не менее 95%; 2 -ой сорт- Ca. SO 4· 2 H 2 O не менее 90%; 3 -й сорт - Ca. SO 4· 2 H 2 O не менее 80%; 4 -й сорт - Ca. SO 4· 2 H 2 O не менее 70 %. - плотность – 2, 2 – 2, 4 г/см 3; влажность – 3 -5%; Насыпная плотность гипсового щебня – 1200 -1400 кг/м 3.

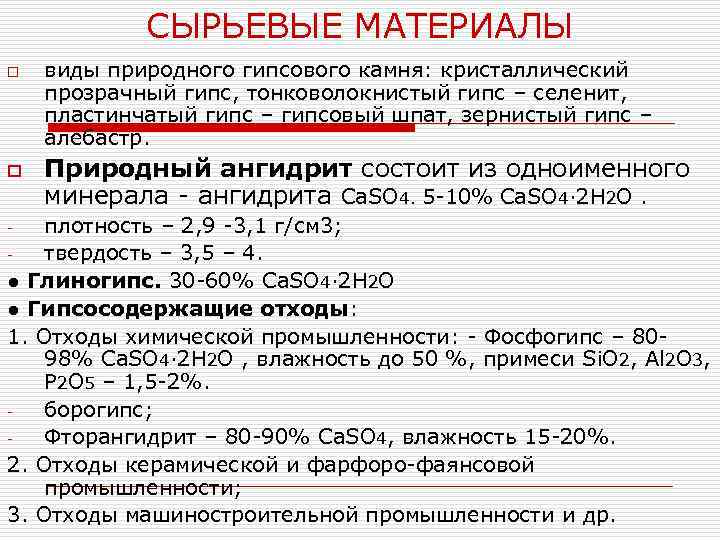

СЫРЬЕВЫЕ МАТЕРИАЛЫ o o виды природного гипсового камня: кристаллический прозрачный гипс, тонковолокнистый гипс – селенит, пластинчатый гипс – гипсовый шпат, зернистый гипс – алебастр. Природный ангидрит состоит из одноименного минерала - ангидрита Ca. SO 4. 5 -10% Ca. SO 4· 2 H 2 O. плотность – 2, 9 -3, 1 г/см 3; твердость – 3, 5 – 4. ● Глиногипс. 30 -60% Ca. SO 4· 2 H 2 O ● Гипсосодержащие отходы: 1. Отходы химической промышленности: - Фосфогипс – 8098% Ca. SO 4· 2 H 2 O , влажность до 50 %, примеси Si. O 2, Al 2 O 3, P 2 O 5 – 1, 5 -2%. борогипс; Фторангидрит – 80 -90% Ca. SO 4, влажность 15 -20%. 2. Отходы керамической и фарфоро-фаянсовой промышленности; 3. Отходы машиностроительной промышленности и др. -

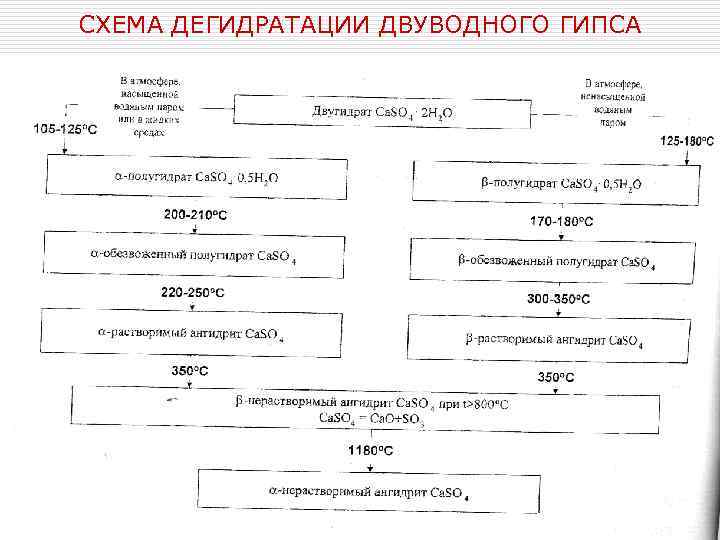

СХЕМА ДЕГИДРАТАЦИИ ДВУВОДНОГО ГИПСА

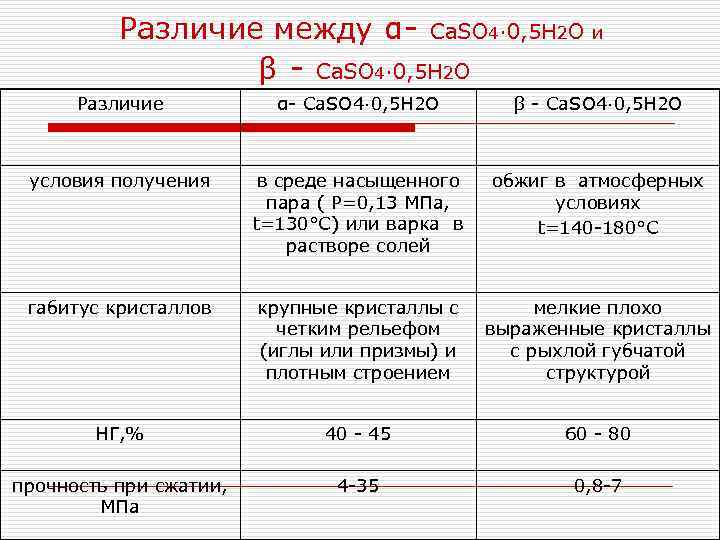

Различие между α- Ca. SO 4· 0, 5 H 2 O и β - Ca. SO 4· 0, 5 H 2 O Различие α- Ca. SO 4· 0, 5 H 2 O β - Ca. SO 4· 0, 5 H 2 O условия получения в среде насыщенного пара ( Р=0, 13 МПа, t=130°С) или варка в растворе солей обжиг в атмосферных условиях t=140 -180°С габитус кристаллов крупные кристаллы с четким рельефом (иглы или призмы) и плотным строением мелкие плохо выраженные кристаллы с рыхлой губчатой структурой НГ, % 40 - 45 60 - 80 прочность при сжатии, МПа 4 -35 0, 8 -7
Скачать презентацию МИНЕРАЛЬНЫЕ ВЯЖУЩИЕ ВЕЩЕСТВА ЛИТЕРАТУРА Основная 1 Бутт Ю
Л-1. ГИПСОВЫЕ ВЯЖУЩИЕ ВЕЩЕСТВА.ppt
