MINDRAY Наркозно-дыхательное оборудование и респираторная поддержка 2017 © 2017 Mindray Confidential

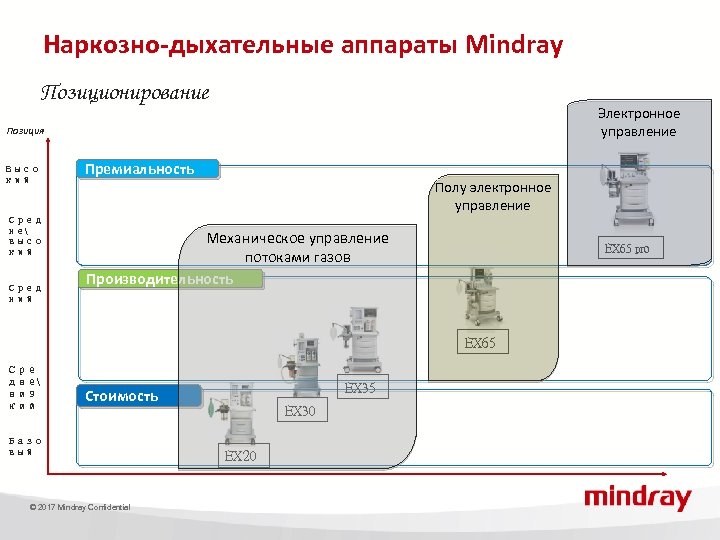

Наркозно-дыхательные аппараты Mindray Позиционирование Электронное управление Позиция Высо кий Сред не высо кий Сред ний Премиальность Полу электронное управление Механическое управление потоками газов Производительность EX 65 pro EX 65 Сре дне низ кий EX 35 Стоимость Базо вый © 2017 Mindray Confidential EX 30 EX 20

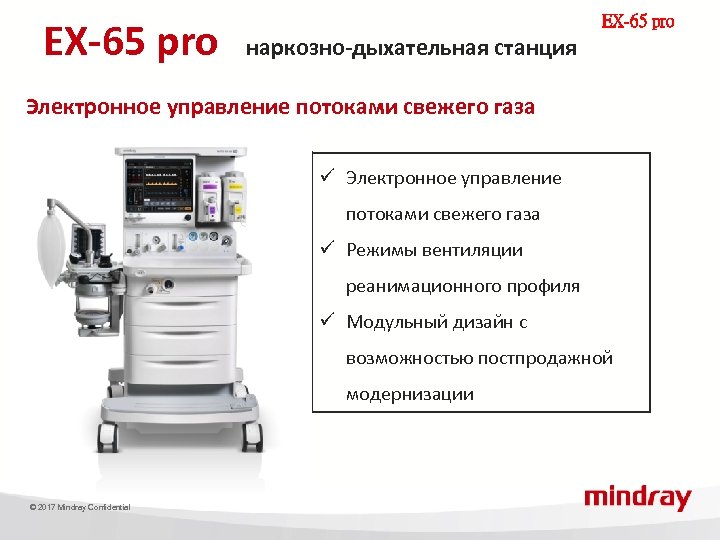

EX-65 pro наркозно-дыхательная станция Электронное управление потоками свежего газа ü Режимы вентиляции реанимационного профиля ü Модульный дизайн с возможностью постпродажной модернизации © 2017 Mindray Confidential
EX-65 pro легендарная модель, продолжающая эволюционировать 1 -ое поколение 2 -ое поколение Компактный дизайн, модульная конструкция, сенсорный экран © 2017 Mindray Confidential Полностью интегрированный вентилятор реанимационного уровня Расширенный мониторинг, улучшенный пользовательский интерфейс Электронн ый газовый смеситель Что бы быть лучшим!
EX-65 pro наркозно-дыхательная станция Выбор и установка Fi. O 2 для пациента Механическое управление потоками газов Total flow: 2 L/min 2 L/min Fi. O 2: 100% O 2 N 2 O L/min O 2 flow Замещающий газ 0 2 © 2017 Mindray Confidential 0 EX-65 pro

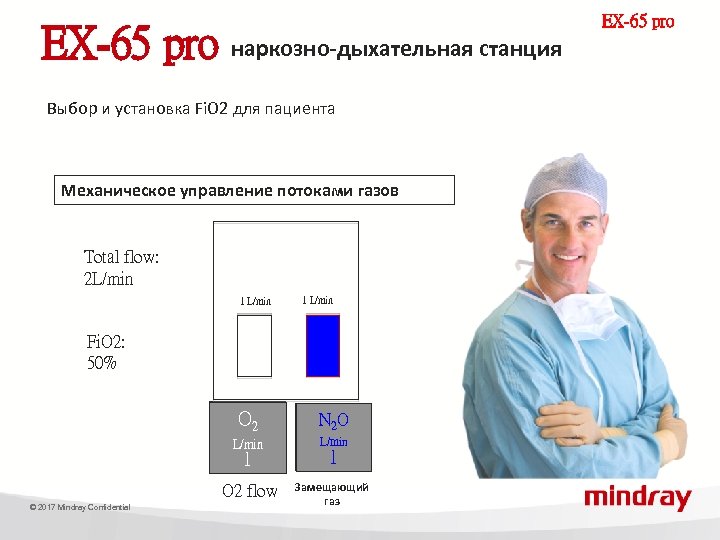

EX-65 pro наркозно-дыхательная станция Выбор и установка Fi. O 2 для пациента Механическое управление потоками газов Total flow: 2 L/min 1 L/min Fi. O 2: 50% O 2 L/min 0 1 O 2 flow © 2017 Mindray Confidential N 2 O 2 Замещающий газ EX-65 pro
EX-65 pro наркозно-дыхательная станция Выбор и установка Fi. O 2 для пациента Механическое управление потоками газов Total flow: 2 L/min 0. 8 L/min 1. 2 L/min Fi. O 2: 40% O 2 L/min 0 0. 8 © 2017 Mindray Confidential N 2 O 2 0 1. 2 O 2 flow Замещающий газ EX-65 pro Какой поток О 2 и N 2 O установить? !

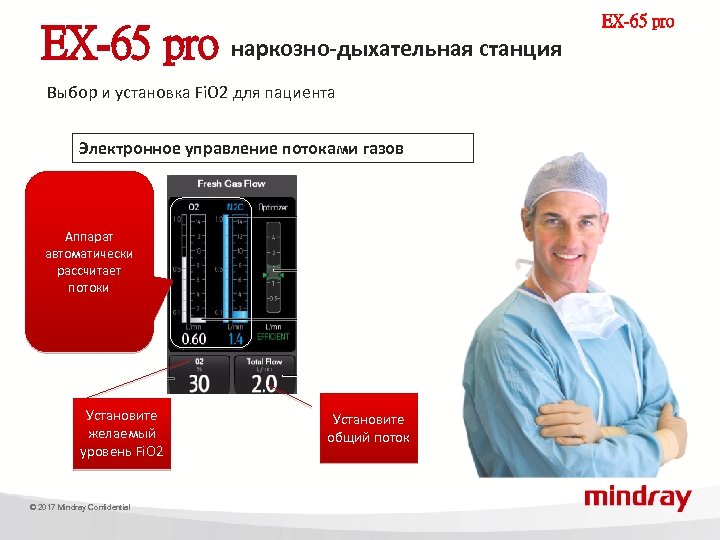

EX-65 pro наркозно-дыхательная станция Выбор и установка Fi. O 2 для пациента Электронное управление потоками газов Аппарат автоматически рассчитает потоки Установите желаемый уровень Fi. O 2 © 2017 Mindray Confidential Установите общий поток EX-65 pro
EX-65 pro наркозно-дыхательная станция EX-65 pro Конечно, это не все преимущества… Плюсы электронного смесителя газов Электронное управление потоками газов ü Прямая установка Fi. O 2 & и общего потока ü Традиционная установка потоков газов ü Идеален для низкопоточной и минимально поточной анестезии ü Функция «Оптимизатор» для выбора оптимального потока ü Возможность последующей модернизации ü Учет интраопреационного расхода газового анестетика © 2017 Mindray Confidential ü Более точный ü Поддержка общего потока до 0. 2 л/мин Аппарат экспертного уровня
EX-65 pro наркозно-дыхательная станция 15. 1 дюймовый дисплей с интуитивным меню Доступ к управлению всеми параметрами осуществляется через 15. 1 дюймовый дисплей с высоким разрешением. Простое и интуитивно понятное меню аппарата позволяет получить доступ к настройкам режимов вентиляции всего за два шага. © 2017 Mindray Confidential

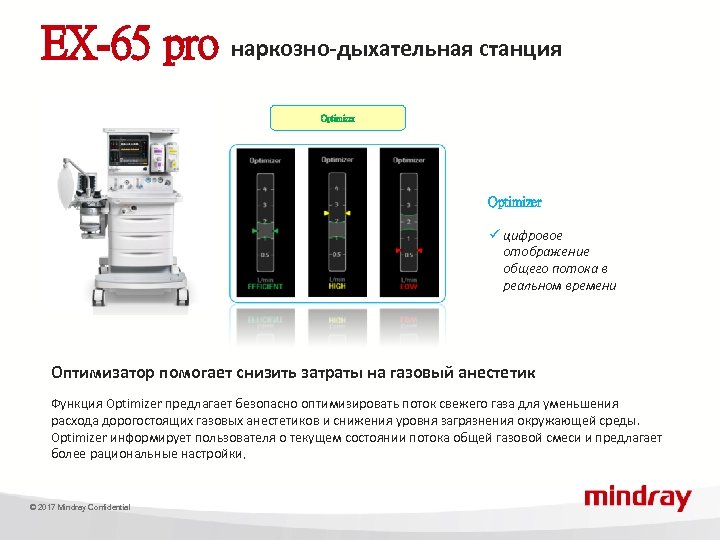

EX-65 pro наркозно-дыхательная станция Optimizer ü цифровое отображение общего потока в реальном времени Оптимизатор помогает снизить затраты на газовый анестетик Функция Optimizer предлагает безопасно оптимизировать поток свежего газа для уменьшения расхода дорогостоящих газовых анестетиков и снижения уровня загрязнения окружающей среды. Optimizer информирует пользователя о текущем состоянии потока общей газовой смеси и предлагает более рациональные настройки. © 2017 Mindray Confidential

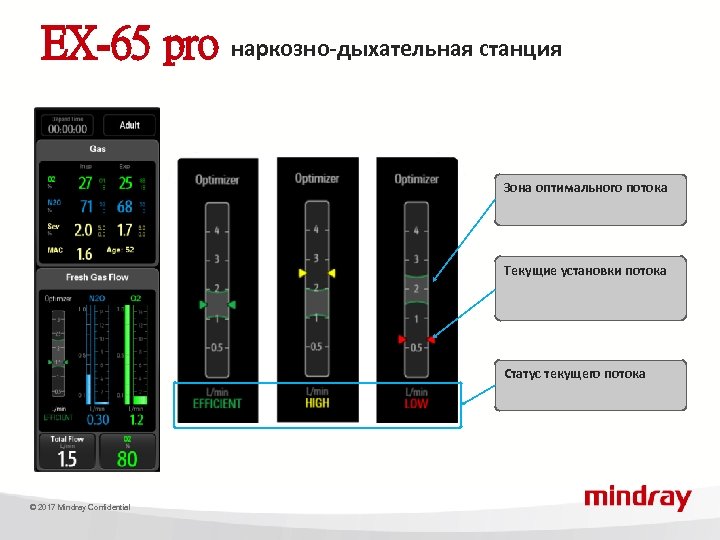

EX-65 pro наркозно-дыхательная станция Зона оптимального потока Текущие установки потока Статус текущего потока © 2017 Mindray Confidential

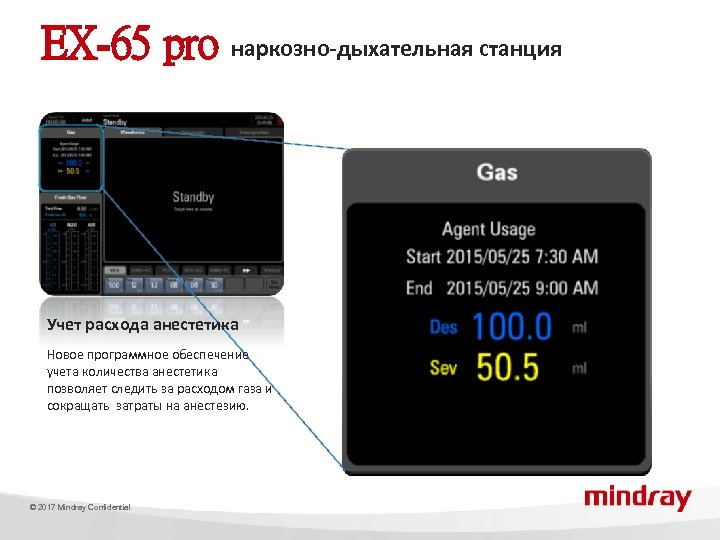

EX-65 pro наркозно-дыхательная станция Учет расхода анестетика Новое программное обеспечение учета количества анестетика позволяет следить за расходом газа и сокращать затраты на анестезию. © 2017 Mindray Confidential

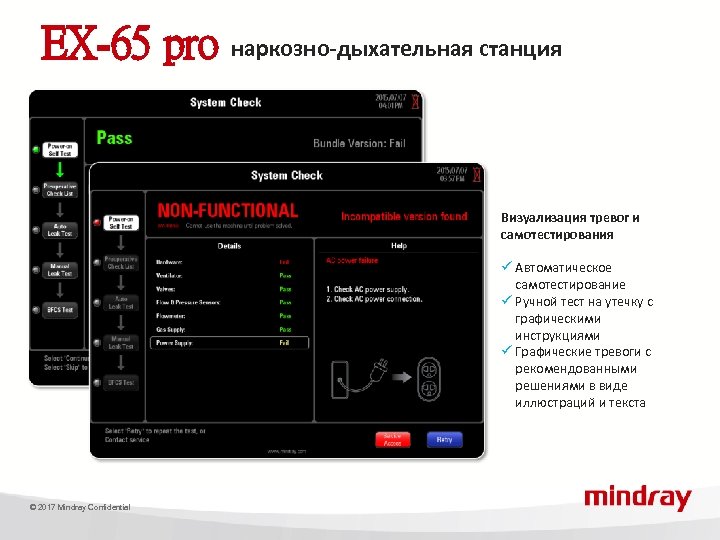

EX-65 pro наркозно-дыхательная станция Визуализация тревог и самотестирования ü Автоматическое самотестирование ü Ручной тест на утечку с графическими инструкциями ü Графические тревоги с рекомендованными решениями в виде иллюстраций и текста © 2017 Mindray Confidential

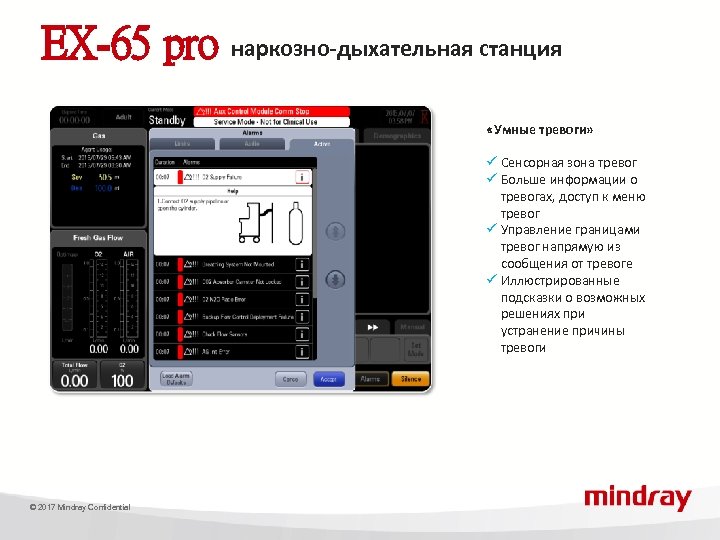

EX-65 pro наркозно-дыхательная станция «Умные тревоги» ü Сенсорная зона тревог ü Больше информации о тревогах, доступ к меню тревог ü Управление границами тревог напрямую из сообщения от тревоге ü Иллюстрированные подсказки о возможных решениях при устранение причины тревоги © 2017 Mindray Confidential

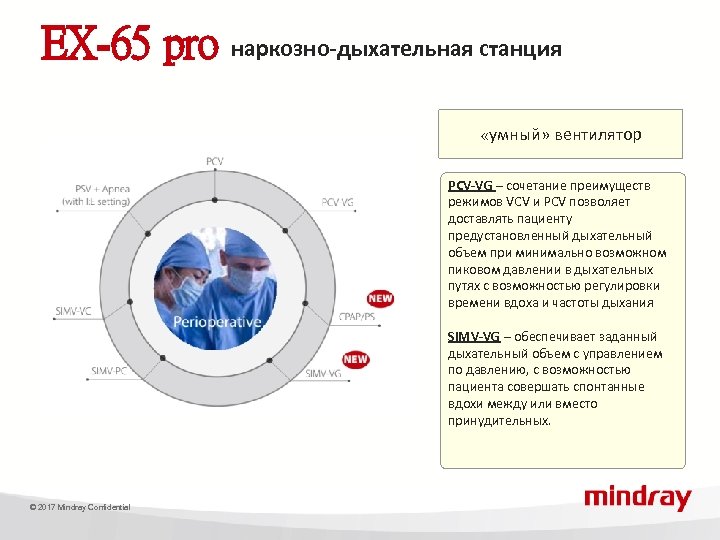

EX-65 pro наркозно-дыхательная станция «умный» вентилятор PCV-VG – сочетание преимуществ режимов VCV и PCV позволяет доставлять пациенту предустановленный дыхательный объем при минимально возможном пиковом давлении в дыхательных путях с возможностью регулировки времени вдоха и частоты дыхания SIMV-VG – обеспечивает заданный дыхательный объем с управлением по давлению, с возможностью пациента совершать спонтанные вдохи между или вместо принудительных. © 2017 Mindray Confidential

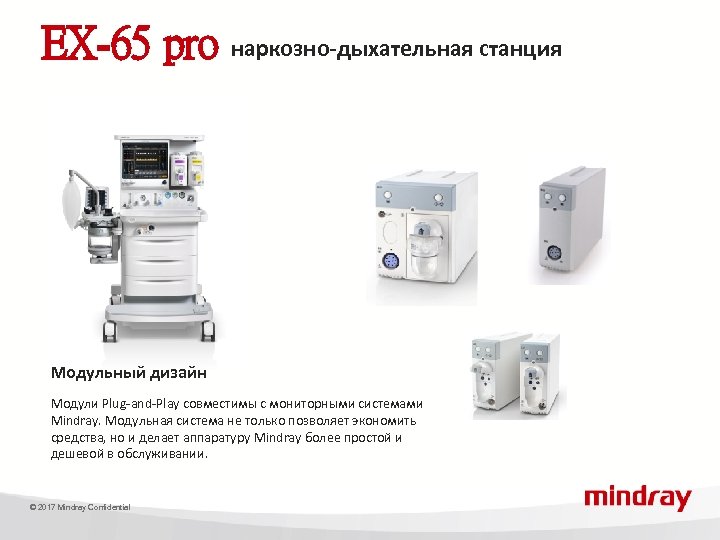

EX-65 pro наркозно-дыхательная станция Модульный дизайн Модули Plug-and-Play совместимы с мониторными системами Mindray. Модульная система не только позволяет экономить средства, но и делает аппаратуру Mindray более простой и дешевой в обслуживании. © 2017 Mindray Confidential
EX-65 pro наркозно-дыхательная станция Модуль мультигаза с автоматическим распознаванием анестетиков © 2017 Mindray Confidential Автоматическое включение и распознавание Et. CO 2、AG、BIS(BISx 4) модули ü Линия возврата пробы газа в AGSS ü ü BIS модуль Совместимы с мониторами Bene. View T серии

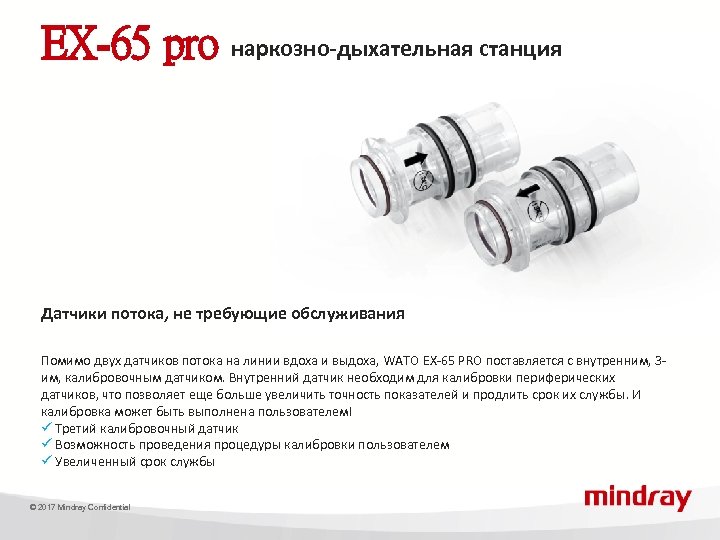

EX-65 pro наркозно-дыхательная станция Датчики потока, не требующие обслуживания Помимо двух датчиков потока на линии вдоха и выдоха, WATO EX-65 PRO поставляется с внутренним, 3 им, калибровочным датчиком. Внутренний датчик необходим для калибровки периферических датчиков, что позволяет еще больше увеличить точность показателей и продлить срок их службы. И калибровка может быть выполнена пользователем! ü Третий калибровочный датчик ü Возможность проведения процедуры калибровки пользователем ü Увеличенный срок службы © 2017 Mindray Confidential

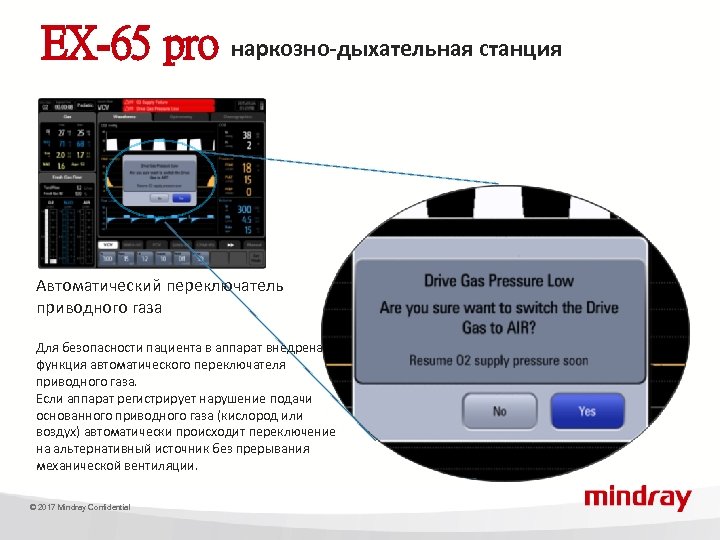

EX-65 pro наркозно-дыхательная станция Автоматический переключатель приводного газа Для безопасности пациента в аппарат внедрена функция автоматического переключателя приводного газа. Если аппарат регистрирует нарушение подачи основанного приводного газа (кислород или воздух) автоматически происходит переключение на альтернативный источник без прерывания механической вентиляции. © 2017 Mindray Confidential
EX-65 pro наркозно-дыхательная станция Встроенная система подогрева Дыхательный контур с малым мертвым пространством (до 2. 85 литра) отлично подходит для проведения анестезии с вентиляцией минимальным и низким потоком Встроенная система обогрева минимизирует возможность образования конденсата внутри контура, обеспечивает точность работы датчиков потока и стабильность доставляемого дыхательного объема. Возможность работы как с одноразовыми, так и с многоразовыми канистрами для абсорбента. © 2017 Mindray Confidential
EX-65 pro наркозно-дыхательная станция Вакуум-аспиратор и независимый источник О 2 в классических версиях аппарата Встроенный вакуум-аспиратор, независимый источник О 2 и ACGO ü Органы управления новым встроенным вакуумаспиратором расположены в удобном месте и позволяют быстро начать процедуру санации. ü Встроенный независимый источник кислорода поможет быстро провести оксигенацию пациента. ü В передней части аппарата расположен выход для работы по полуоткрытому контуру (опционально). © 2017 Mindray Confidential

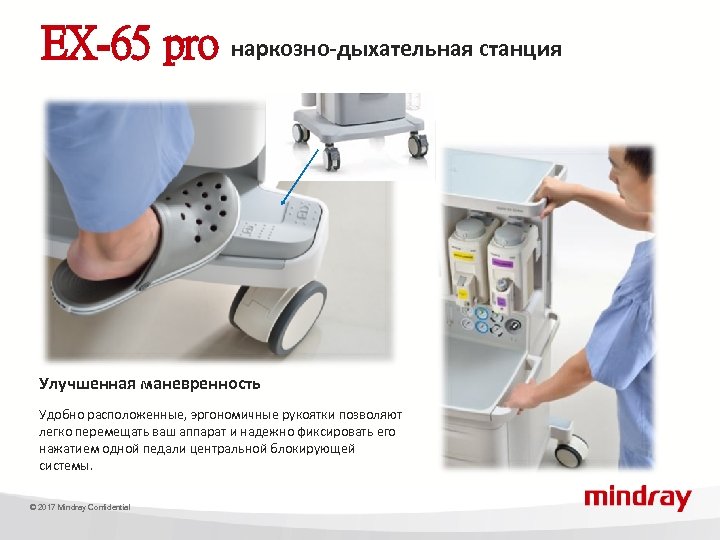

EX-65 pro наркозно-дыхательная станция Улучшенная маневренность Удобно расположенные, эргономичные рукоятки позволяют легко перемещать ваш аппарат и надежно фиксировать его нажатием одной педали центральной блокирующей системы. © 2017 Mindray Confidential
Почему WATO EX-65 pro ? © 2017 Mindray Confidential

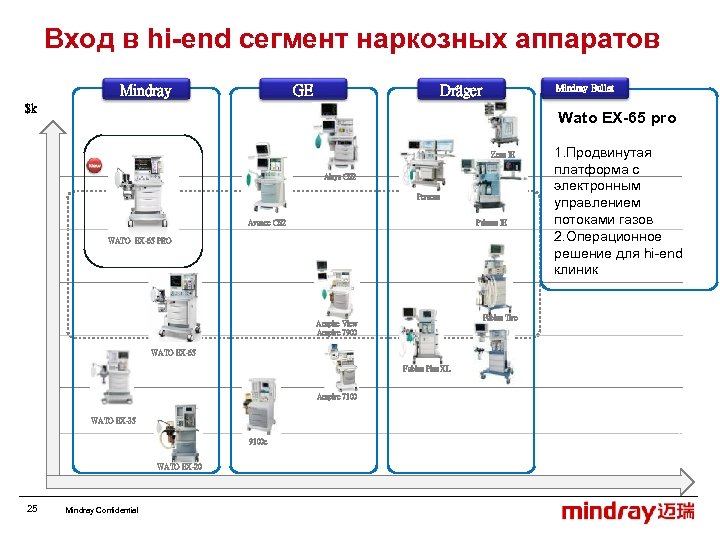

Вход в hi-end сегмент наркозных аппаратов Mindray GE Dräger Mindray Bullet $k Wato EX-65 pro Zeus IE Aisys CS 2 Perseus Avance CS 2 Primus IE WATO EX-65 PRO Fabius Tiro Aespire View Aespire 7900 WATO EX-65 Fabius Plus XL Aespire 7100 WATO EX-35 9100 c WATO EX-20 25 Mindray Confidential 1. Продвинутая платформа с электронным управлением потоками газов 2. Операционное решение для hi-end клиник

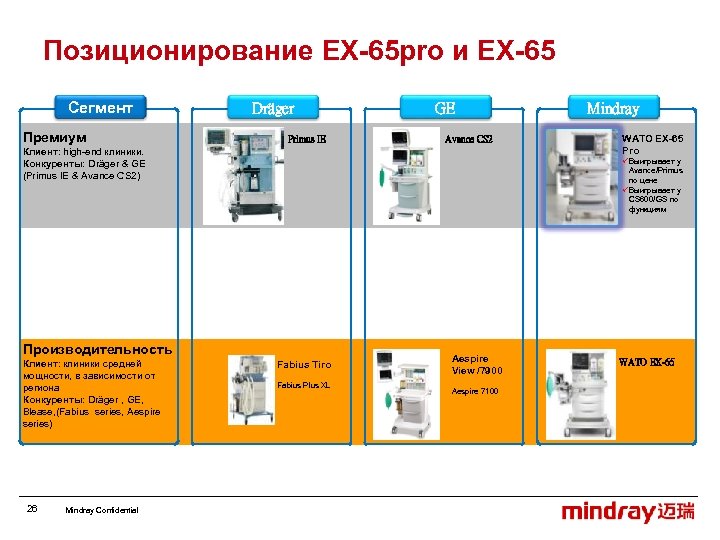

Позиционирование EX-65 pro и EX-65 Сегмент Премиум Dräger Primus IE GE Avance CS 2 Клиент: high-end клиники. Конкуренты: Dräger & GE (Primus IE & Avance CS 2) 26 Mindray Confidential WATO EX-65 Pro üВыигрывает у Avance/Primus по цене üВыигрывает у CS 600/GS по функциям Производительность Клиент: клиники средней мощности, в зависимости от региона Конкуренты: Dräger , GE, Blease, (Fabius series, Aespire series) Mindray Fabius Tiro Fabius Plus XL Aespire View /7900 Aespire 7100 WATO EX-65

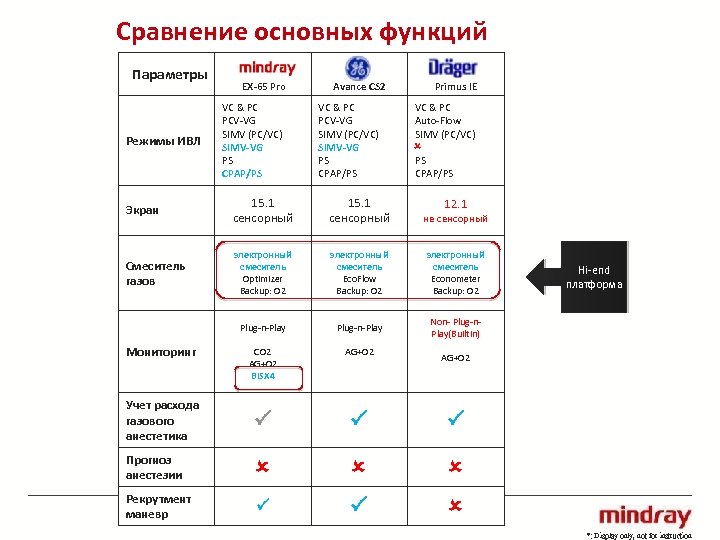

Сравнение основных функций Параметры Режимы ИВЛ EX-65 Pro VC & PC PCV-VG SIMV (PC/VC) SIMV-VG PS CPAP/PS Avance CS 2 VC & PC PCV-VG SIMV (PC/VC) SIMV-VG PS CPAP/PS Primus IE VC & PC Auto-Flow SIMV (PC/VC) PS CPAP/PS Экран 15. 1 сенсорный не сенсорный Смеситель газов электронный смеситель Optimizer Backup: O 2 электронный смеситель Eco. Flow Backup: O 2 электронный смеситель Econometer Backup: O 2 Plug-n-Play Non- Plug-n. Play(Builtin) CO 2 AG+O 2 BISX 4 AG+O 2 Учет расхода газового анестетика Прогноз анестезии Рекрутмент маневр Мониторинг 12. 1 Hi-end платформа AG+O 2 *: Display only, not for instruction
EX 65 Полностью интегрированная наркозная станция. Цель на рынке: ЛПУ среднего и высокого Рекламный слоган: Полностью интегрированная на Ключевые и улучшенные ф ü ü ü © 2017 Mindray Confidential ü Наглядный пользовательский интерфейс Новые режимы ИВЛ: SIMV-VG, CPAP Переключатель приводного газа Цифровое отображение общего потока свежего газа и Fi. O 2 Встроенный аспиратор и независимый источник О 2 Модульный дизайн, поддержка AG, BISx 4

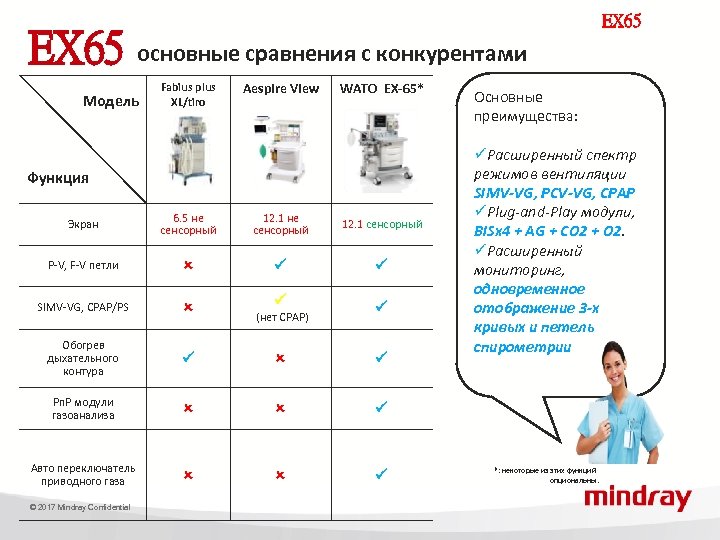

EX 65 основные сравнения с конкурентами Модель Fabius plus XL/tiro Aespire View WATO EX-65* Функция Экран 6. 5 не сенсорный 12. 1 сенсорный P-V, F-V петли SIMV-VG, CPAP/PS Обогрев дыхательного контура Pn. P модули газоанализа Авто переключатель приводного газа Основные преимущества: üРасширенный спектр режимов вентиляции SIMV-VG, PCV-VG, CPAP üPlug-and-Play модули, BISx 4 + AG + CO 2 + O 2. üРасширенный мониторинг, одновременное отображение 3 -х кривых и петель спирометрии © 2017 Mindray Confidential (нет CPAP) EX 65 *: некоторые из этих функций опциональны.

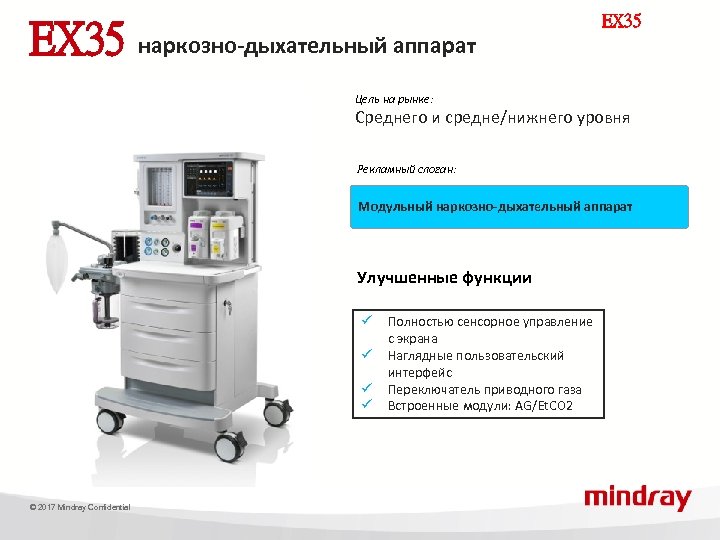

EX 35 наркозно-дыхательный аппарат EX 35 Цель на рынке: Среднего и средне/нижнего уровня Рекламный слоган: Модульный наркозно-дыхательный аппарат Улучшенные функции ü ü © 2017 Mindray Confidential Полностью сенсорное управление с экрана Наглядные пользовательский интерфейс Переключатель приводного газа Встроенные модули: AG/Et. CO 2

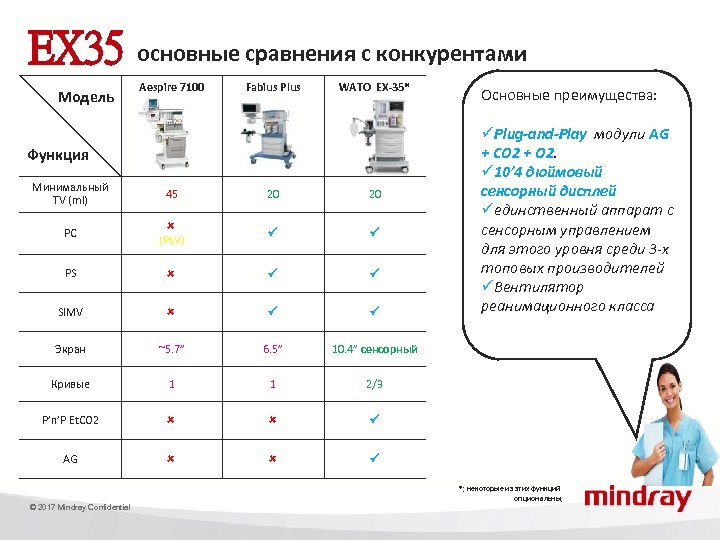

EX 35 основные сравнения с конкурентами Модель Aespire 7100 Fabius Plus WATO EX-35* Функция Минимальный TV (ml) 45 20 20 PC (PLV) PS SIMV Экран ~5. 7” 6. 5” 1 1 2/3 P’n’P Et. CO 2 AG üPlug-and-Play модули AG + CO 2 + O 2. ü 10’ 4 дюймовый сенсорный дисплей üединственный аппарат с сенсорным управлением для этого уровня среди 3 -х топовых производителей üВентилятор реанимационного класса 10. 4” сенсорный Кривые Основные преимущества: © 2017 Mindray Confidential *: некоторые из этих функций опциональны.
