МИКРОЭЛЕКТРОННЫЕ РЕШЕНИЯ ДИЗАЙН-ЦЕНТРА ПРОЕКТИРОВАНИЯ ЭКБ УНЦ МИЭТ 2012
Пути снижения стоимости продукции n 2012 n Организация сборочного производства (печатные платы, корпуса, сборка) n УНЦ МИЭТ Оптимизация логистики производства Проектирование и использование собственной элементной базы.
Центр проектирования ИС Цель дизайн-центра - стать неотъемлемой частью вашей дизайн-команды с общим УНЦ видением создания продуктов высокого МИЭТ качества в срок и при минимальном бюджете Дизайн-центр предлагает своим заказчикам: § Инновационные Технологии § § Профессиональный Подход § 2012 Долгосрочную Стратегию Превышение Требований Заказчиков
Центр проектирования ИС n «Проект-под-Ключ» Конкурентная Цена с другими оффшорными компаниями n Дизайн-центр полностью оснащен самым современным оборудованием для разработки и верификации ИС n 2012 Современный Дизайн-центр n УНЦ МИЭТ n 38 инженеров (3 КТН & 6 Магистров)

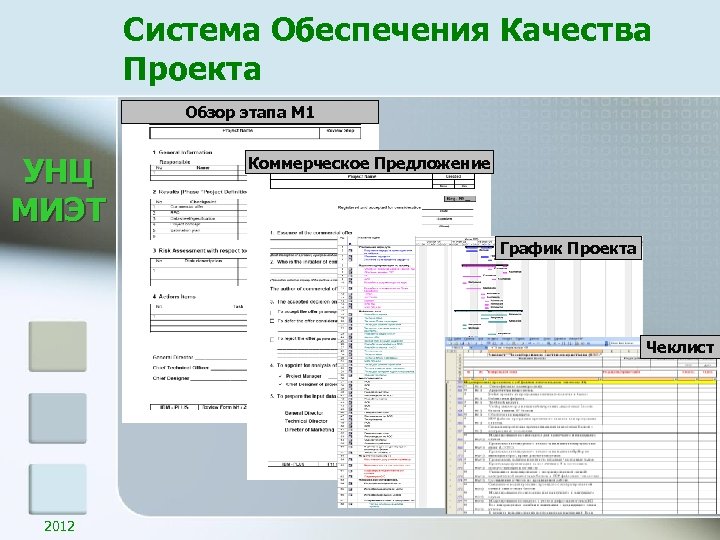

Система Обеспечения Качества Проекта Обзор этапа M 1 УНЦ МИЭТ Коммерческое Предложение График Проекта Чеклист 2012

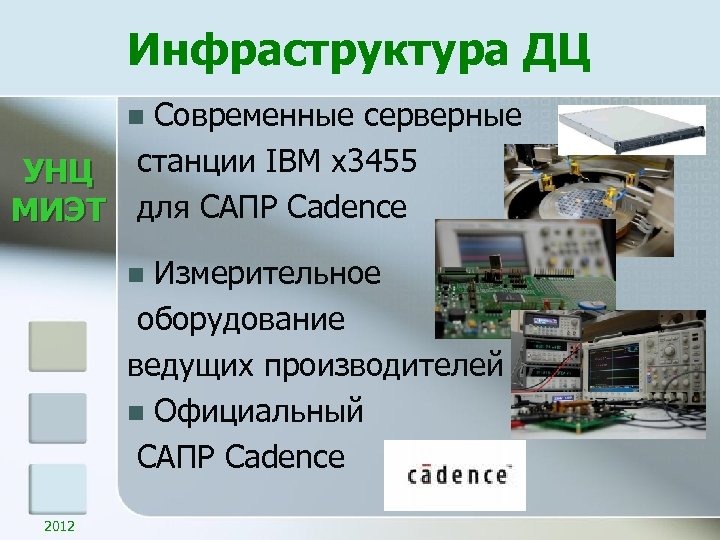

Инфраструктура ДЦ Современные серверные УНЦ станции IBM x 3455 МИЭТ для САПР Cadence n Измерительное оборудование ведущих производителей n Официальный САПР Cadence n 2012

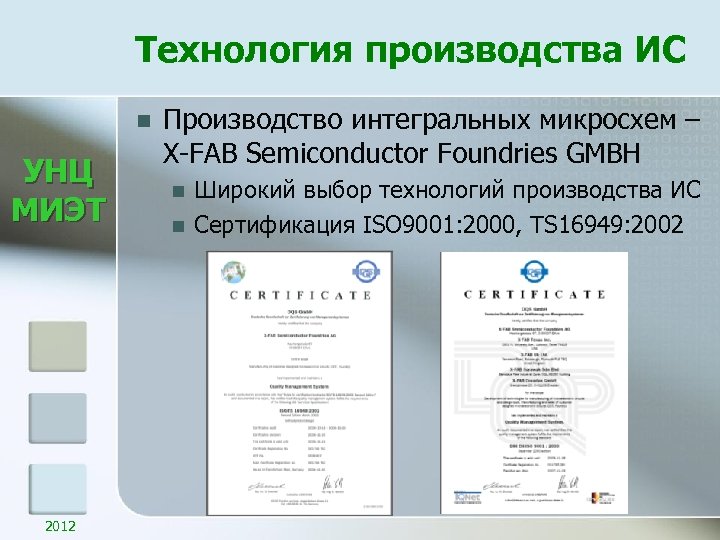

Технология производства ИС n УНЦ МИЭТ 2012 Производство интегральных микросхем – X-FAB Semiconductor Foundries GMBH n n Широкий выбор технологий производства ИС Сертификация ISO 9001: 2000, TS 16949: 2002

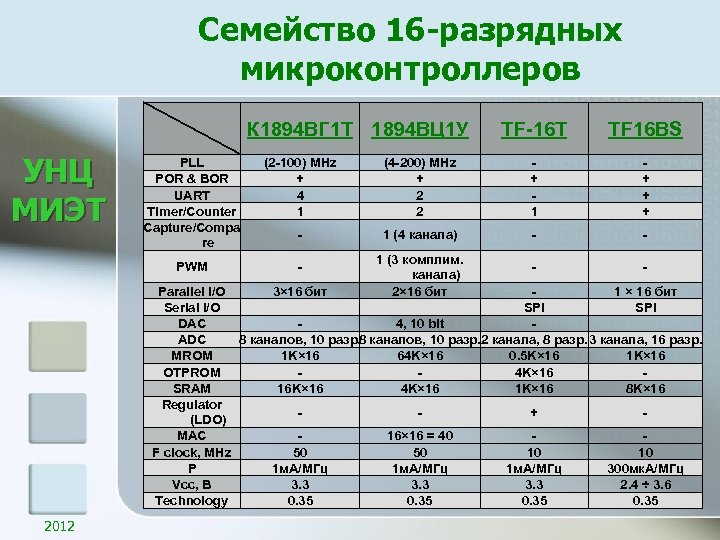

Семейство 16 -разрядных микроконтроллеров К 1894 ВГ 1 Т 1894 ВЦ 1 У УНЦ МИЭТ TF-16 T TF 16 BS PLL POR & BOR UART Timer/Counter Capture/Compa re (2 -100) MHz + 4 1 (4 -200) MHz + 2 2 + 1 + + + - 1 (4 канала) - - PWM - - - 1 (3 комплим. канала) 2× 16 бит Parallel I/O 3× 16 бит 1 × 16 бит Serial I/O SPI DAC 4, 10 bit ADC 8 каналов, 10 разр. 2 канала, 8 разр. 3 канала, 16 разр. MROM 1 K× 16 64 K× 16 0. 5 K× 16 1 K× 16 OTPROM 4 K× 16 SRAM 16 K× 16 4 K× 16 1 K× 16 8 K× 16 Regulator + (LDO) MAC 16× 16 = 40 F clock, MHz 50 50 10 10 P 1 м. А/МГц 300 мк. А/МГц Vcc, В 3. 3 2. 4 ÷ 3. 6 Technology 0. 35 2012

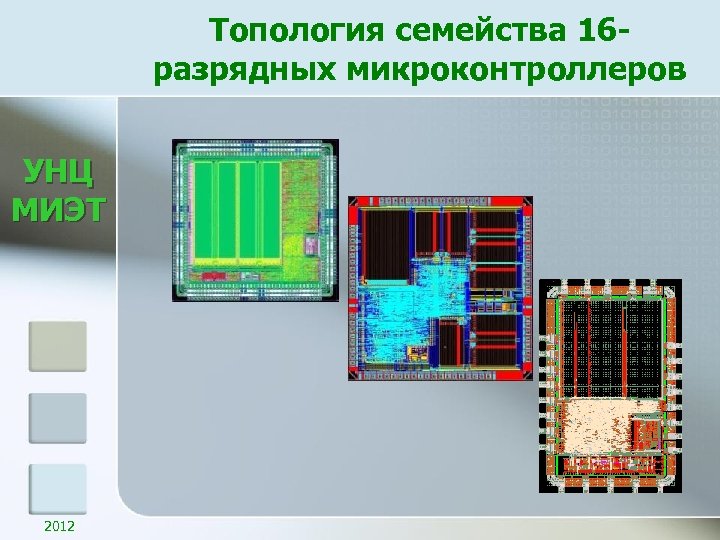

Топология семейства 16 разрядных микроконтроллеров УНЦ МИЭТ 2012

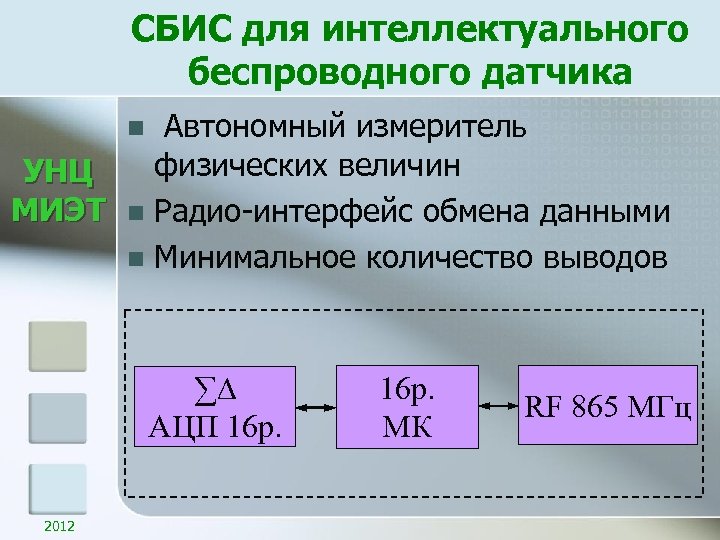

СБИС для интеллектуального беспроводного датчика Автономный измеритель физических величин УНЦ МИЭТ n Радио-интерфейс обмена данными n Минимальное количество выводов n ∑∆ АЦП 16 р. 2012 16 р. МК RF 865 МГц
Структурная схема УНЦ МИЭТ 2012
Характеристики n УНЦ МИЭТ n n n n n 2012 Напряжение питания – 1. 8 ÷ 3. 6 В. Ток потребления – 300 мк. А/МГц. Ток потребления в режиме Sleep – 1 мк. А 16 -разрядная RISC архитектура. 24 -х выводной корпус. 16 КБ оперативная память. Энергосберегающие режимы работы. Интерфейсы UART, SPI. 16 -разрядное сигма-дельта АЦП Радиочастотный приемопередатчик 864865 МГц.

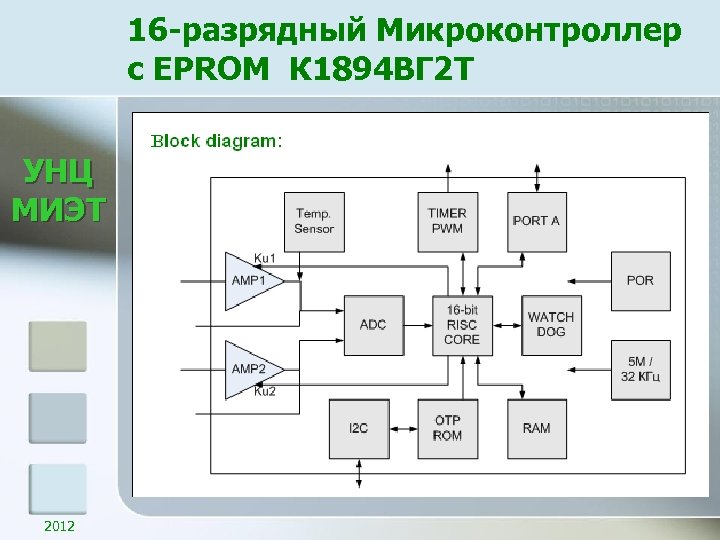

16 -разрядный Микроконтроллер с EPROM К 1894 ВГ 2 Т УНЦ МИЭТ 2012
Акселерометр (Xemics XE 2004) УНЦ МИЭТ 2012

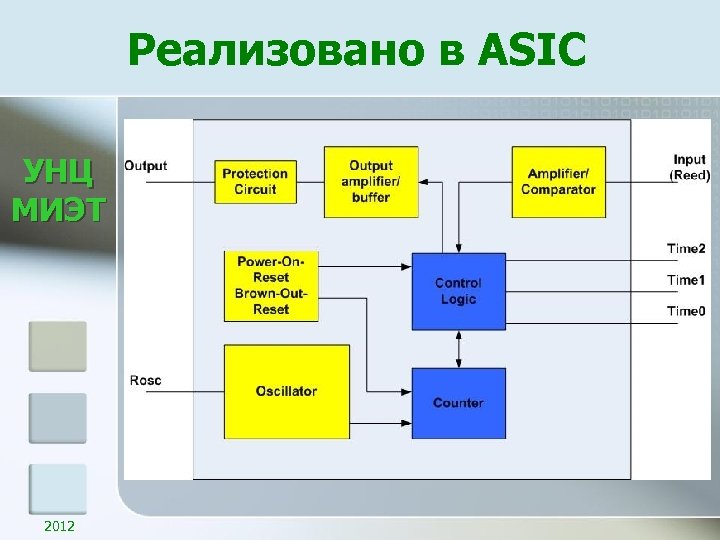

Реализовано в ASIC УНЦ МИЭТ 2012

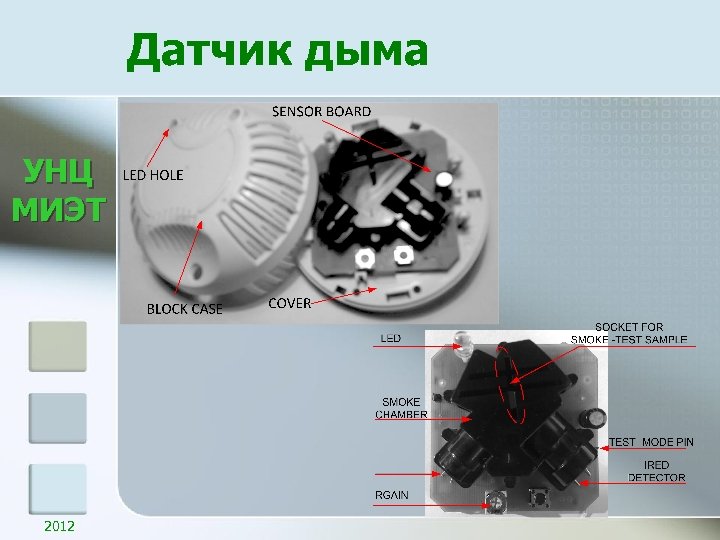

Датчик дыма УНЦ МИЭТ 2012

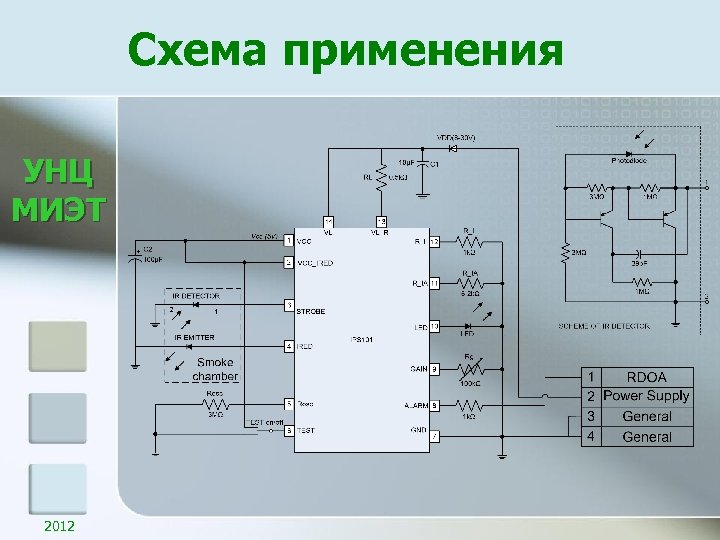

Схема применения УНЦ МИЭТ 2012
Датчики давления и температуры n УНЦ МИЭТ n n n 2012 К 1894 ВГ 2 Т - специализированная СБИС для обработки мостовых датчиков. Встроенный 16 -разрядный АЦП и предварительный усилитель с коэффициентами 1, 2, 4, 8, 16, 32 позволяют выполнять прецизионные измерения. Встроенный подстраиваемый источник опорного напряжения. 16 -разрядный микропроцессор выполняет необходимую цифровую обработку сигналов. Низкая потребляемая мощность (менее 250 мк. А/МГц) и низко потребляющие режимы работы обеспечивают длительное время автономной работы. Диапазон рабочих температур -60… 125°С Интегрированная среда разработки и отладки программного обеспечения предоставляет все средства для быстрой разработки приборов.

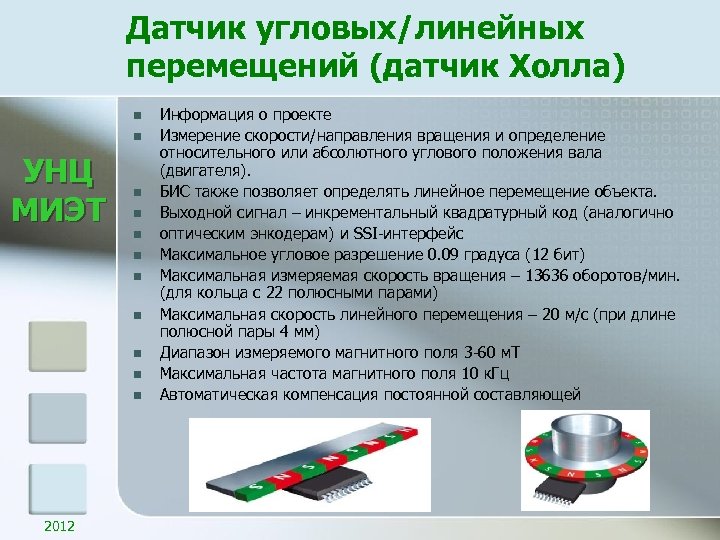

Датчик угловых/линейных перемещений (датчик Холла) n n УНЦ МИЭТ n n n n n 2012 Информация о проекте Измерение скорости/направления вращения и определение относительного или абсолютного углового положения вала (двигателя). БИС также позволяет определять линейное перемещение объекта. Выходной сигнал – инкрементальный квадратурный код (аналогично оптическим энкодерам) и SSI-интерфейс Максимальное угловое разрешение 0. 09 градуса (12 бит) Максимальная измеряемая скорость вращения – 13636 оборотов/мин. (для кольца с 22 полюсными парами) Максимальная скорость линейного перемещения – 20 м/с (при длине полюсной пары 4 мм) Диапазон измеряемого магнитного поля 3 -60 м. Т Максимальная частота магнитного поля 10 к. Гц Автоматическая компенсация постоянной составляющей
