Microprocesadores en telefonía móvil Nazario Traba Sosa Microprocesadores en telefonía móvil Nazario Traba Sosa

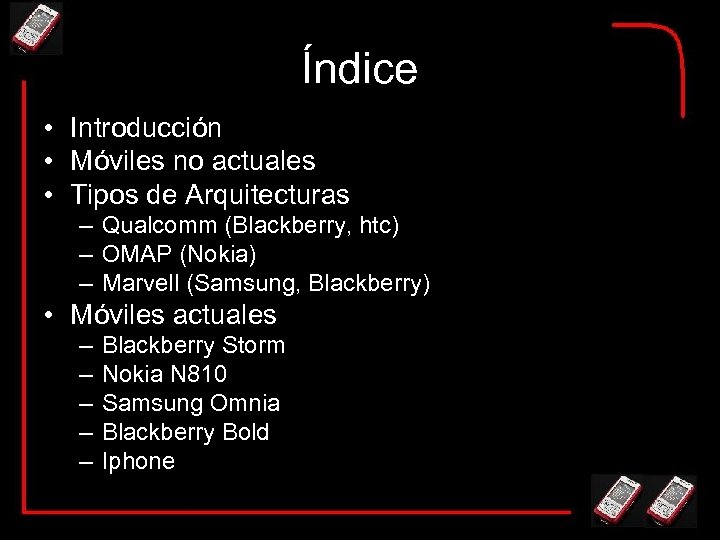

Índice • Introducción • Móviles no actuales • Tipos de Arquitecturas – Qualcomm (Blackberry, Índice • Introducción • Móviles no actuales • Tipos de Arquitecturas – Qualcomm (Blackberry, htc) – OMAP (Nokia) – Marvell (Samsung, Blackberry) • Móviles actuales – – – Blackberry Storm Nokia N 810 Samsung Omnia Blackberry Bold Iphone

Introducción • ARM es el principal productor de procesadores para telefonía móvil teniendo un Introducción • ARM es el principal productor de procesadores para telefonía móvil teniendo un 95% de la cuota de mercado. • Actualmente (en la telefonía móvil) lo que veríamos si abriéramos un teléfono móvil, no es un procesador directamente, si no un chipset, el cual contiene múltiples dispositivos, entre ellos el procesador, módem, DSP, procesadores de imagen, de audio, codecs de imagen / audio, memoria caché, controladores, … • Existen múltiples tipos de chipset, en los cuales tenemos distintos tipos de “Arquitecturas” según sea el fabricante que los produce.

Móviles no actuales Sony-Ericcson J 300 Motorola flare (6200) Alcatel bf 3 Móviles no actuales Sony-Ericcson J 300 Motorola flare (6200) Alcatel bf 3

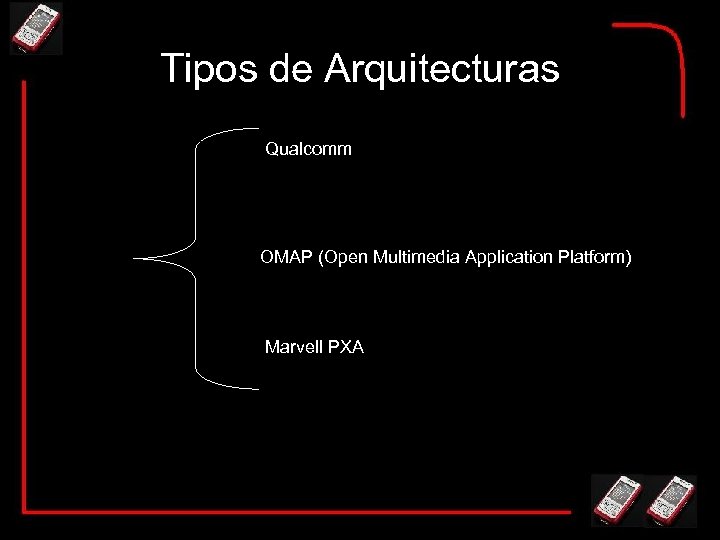

Tipos de Arquitecturas Qualcomm OMAP (Open Multimedia Application Platform) Marvell PXA Tipos de Arquitecturas Qualcomm OMAP (Open Multimedia Application Platform) Marvell PXA

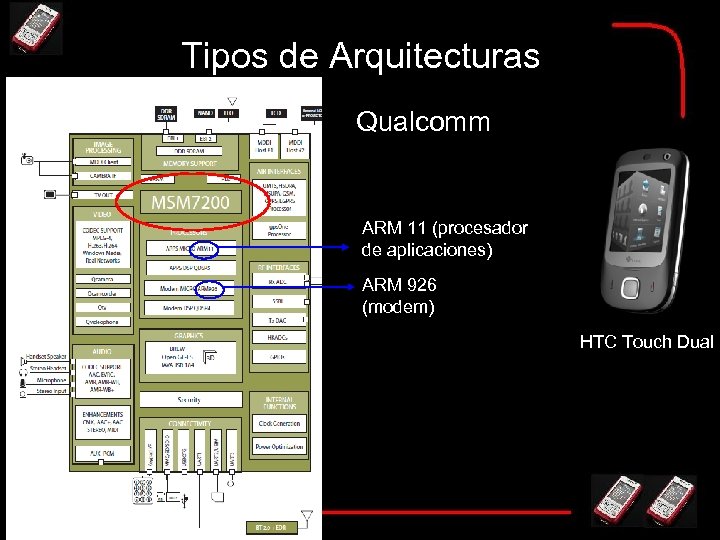

Tipos de Arquitecturas Qualcomm ARM 11 (procesador de aplicaciones) ARM 926 (modem) HTC Touch Tipos de Arquitecturas Qualcomm ARM 11 (procesador de aplicaciones) ARM 926 (modem) HTC Touch Dual

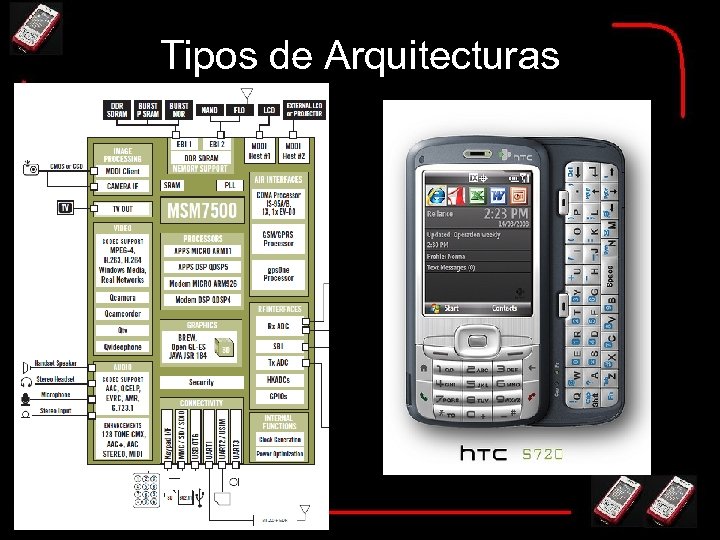

Tipos de Arquitecturas Tipos de Arquitecturas

Tipos de Arquitecturas Tipos de Arquitecturas

Tipos de Arquitecturas OMAP (Open Multimedia Application Platform) ARM 11 32 bit Texas Instruments Tipos de Arquitecturas OMAP (Open Multimedia Application Platform) ARM 11 32 bit Texas Instruments OMAP 2420

Tipos de Arquitecturas 32 bit Texas Instruments OMAP 1710 n 73 ARM 926 Tipos de Arquitecturas 32 bit Texas Instruments OMAP 1710 n 73 ARM 926

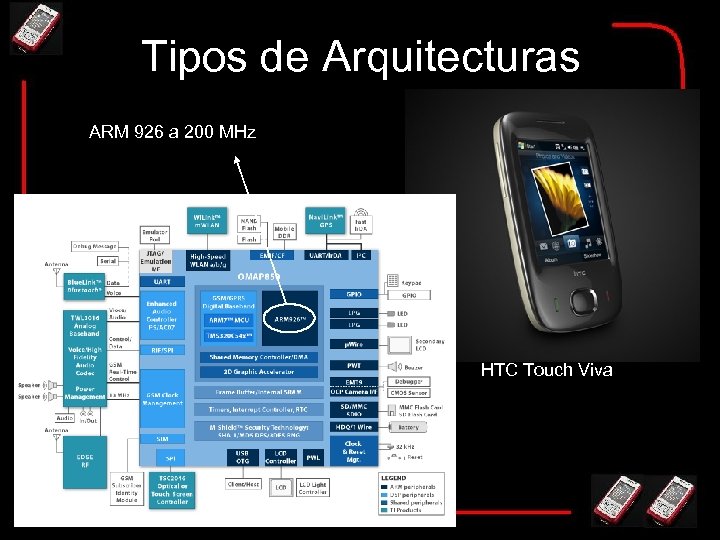

Tipos de Arquitecturas ARM 926 a 200 MHz HTC Touch Viva Tipos de Arquitecturas ARM 926 a 200 MHz HTC Touch Viva

Tipos de Arquitecturas Tipos de Arquitecturas

Tipos de Arquitecturas • Marvell PXA 310 Samsung SGH-i 780 Tipos de Arquitecturas • Marvell PXA 310 Samsung SGH-i 780

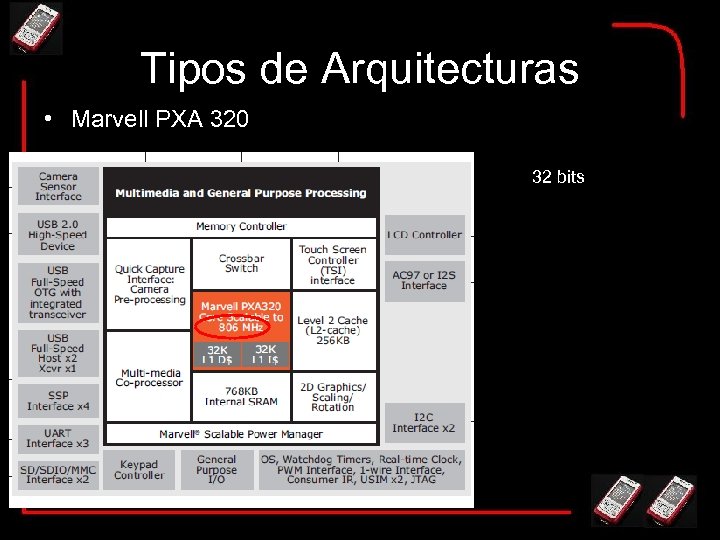

Tipos de Arquitecturas • Marvell PXA 320 32 bits Tipos de Arquitecturas • Marvell PXA 320 32 bits

Móviles actuales • Blackberry Storm Características: • Pantalla táctil de 3. 25 pulgadas de Móviles actuales • Blackberry Storm Características: • Pantalla táctil de 3. 25 pulgadas de alta resolución de 480 x 360 píxeles. • Teclado en pantalla • Bluetooth® v 2. 0 • Reproduce video: MPEG 4, H. 263, MPEG 4 Part 2 Simple Profile, H. 264, WMV. • Reproduce audio: MP 3, AAC+, e. AAC+, WMA. • Cámara de 3. 2 Mega píxeles. • No tiene Wifi. • Internet inalámbrico • GPS

Móviles actuales • Blackberry Storm Arquitectura tipo: Qualcomm MSM 7600 Móviles actuales • Blackberry Storm Arquitectura tipo: Qualcomm MSM 7600

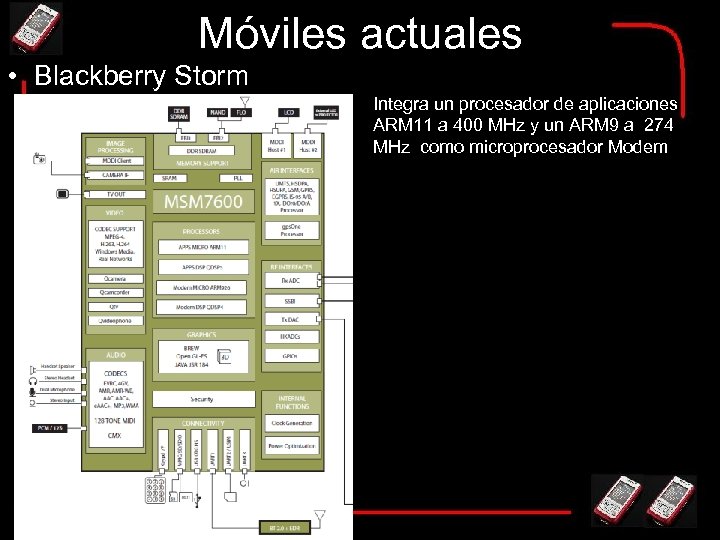

Móviles actuales • Blackberry Storm Integra un procesador de aplicaciones ARM 11 a 400 Móviles actuales • Blackberry Storm Integra un procesador de aplicaciones ARM 11 a 400 MHz y un ARM 9 a 274 MHz como microprocesador Modem

Móviles actuales • Nokia N 810 Wi. MAX Edition Características: • Pantalla táctil WVGA Móviles actuales • Nokia N 810 Wi. MAX Edition Características: • Pantalla táctil WVGA de 4. 13" y alta resolución (800 x 480 píxeles) • Teclado deslizante y teclado en pantalla • Bluetooth® v 2. 0 • Cámara Web VGA integrada. • Wifi y Wimax • GPS

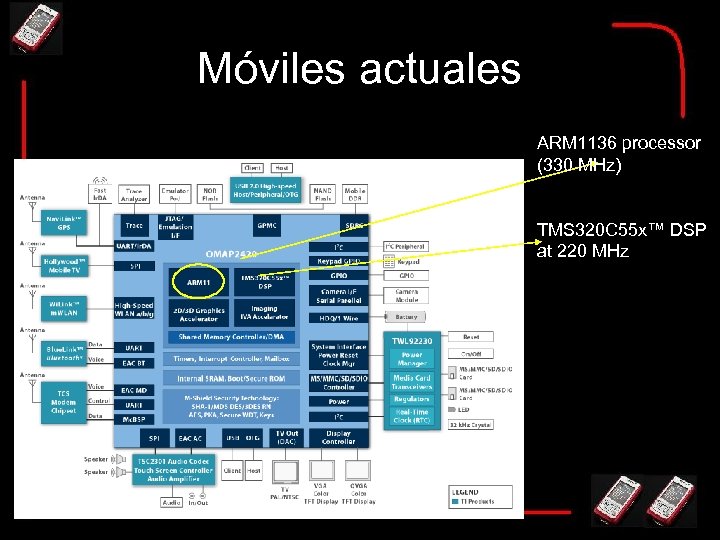

Móviles actuales ARM 1136 processor (330 MHz) TMS 320 C 55 x™ DSP at Móviles actuales ARM 1136 processor (330 MHz) TMS 320 C 55 x™ DSP at 220 MHz

n 95 Móviles actuales n 93 n 82 n 95 Móviles actuales n 93 n 82

Móviles actuales Samsung Omnia Características: • Pantalla táctil de 3. 2 pulgadas. • Teclado Móviles actuales Samsung Omnia Características: • Pantalla táctil de 3. 2 pulgadas. • Teclado en pantalla • Bluetooth • Reproduce video: MPEG 4 / H. 263 / H. 264 / WMV / Dvix / Xvid • Reproduce audio: MP 3 / AMR-NB / IMelody /SMAF / XMF / MIDI / SP MIDI / AAC+/ AAC+ mejorado / WMA • Cámara de 5 Mega píxeles. • Wifi. • GPS

Móviles actuales Samsung Omnia Chipset Marvell PXA 320 a 624 MHZ Móviles actuales Samsung Omnia Chipset Marvell PXA 320 a 624 MHZ

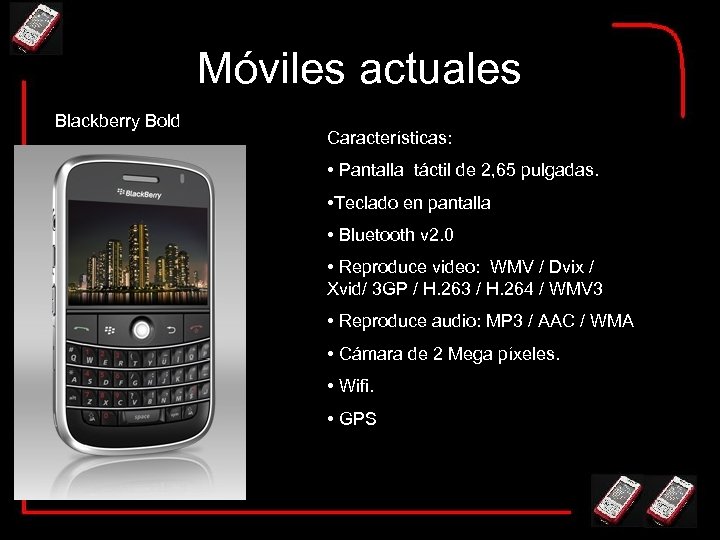

Móviles actuales Blackberry Bold Características: • Pantalla táctil de 2, 65 pulgadas. • Teclado Móviles actuales Blackberry Bold Características: • Pantalla táctil de 2, 65 pulgadas. • Teclado en pantalla • Bluetooth v 2. 0 • Reproduce video: WMV / Dvix / Xvid/ 3 GP / H. 263 / H. 264 / WMV 3 • Reproduce audio: MP 3 / AAC / WMA • Cámara de 2 Mega píxeles. • Wifi. • GPS

Móviles actuales Blackberry Bold Chipset: Marvell Tavor PXA 930 a 624 Mhz Móviles actuales Blackberry Bold Chipset: Marvell Tavor PXA 930 a 624 Mhz

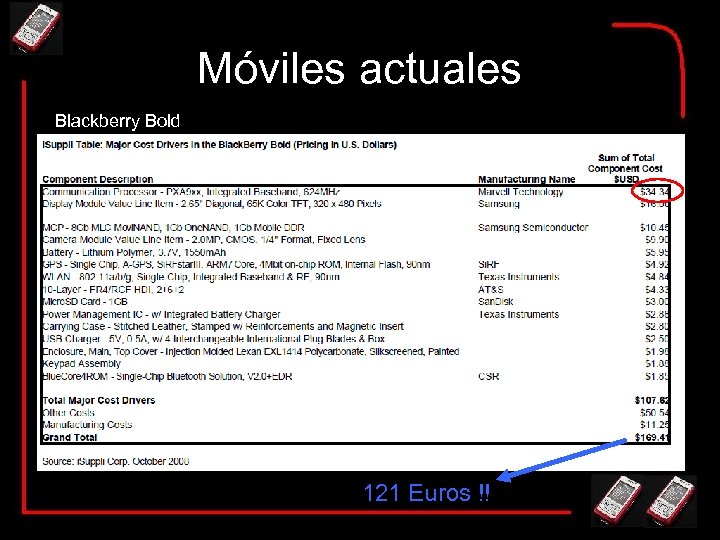

Móviles actuales Blackberry Bold 121 Euros !! Móviles actuales Blackberry Bold 121 Euros !!

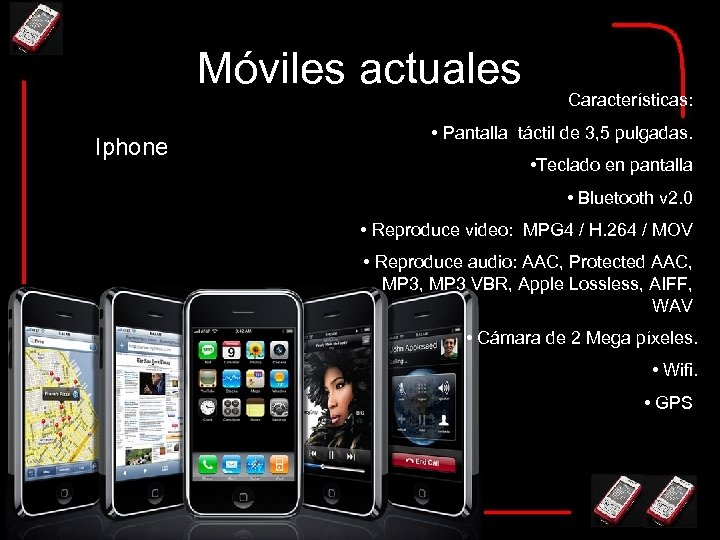

Móviles actuales Iphone Características: • Pantalla táctil de 3, 5 pulgadas. • Teclado en Móviles actuales Iphone Características: • Pantalla táctil de 3, 5 pulgadas. • Teclado en pantalla • Bluetooth v 2. 0 • Reproduce video: MPG 4 / H. 264 / MOV • Reproduce audio: AAC, Protected AAC, MP 3 VBR, Apple Lossless, AIFF, WAV • Cámara de 2 Mega píxeles. • Wifi. • GPS

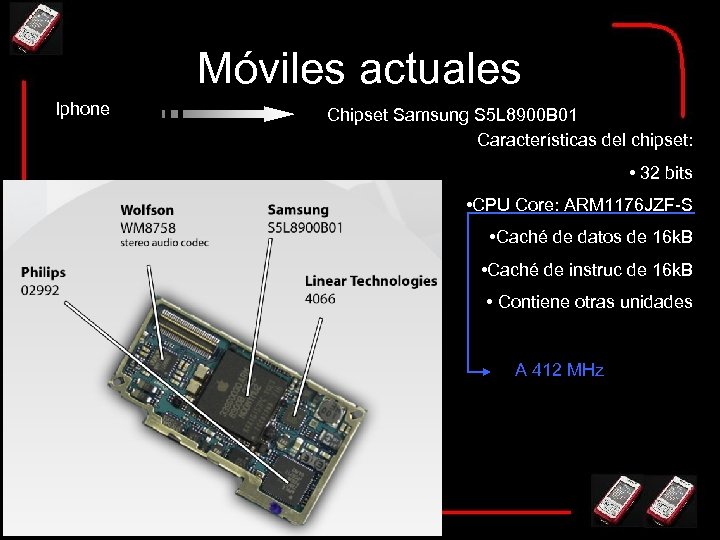

Móviles actuales Iphone Chipset Samsung S 5 L 8900 B 01 Características del chipset: Móviles actuales Iphone Chipset Samsung S 5 L 8900 B 01 Características del chipset: • 32 bits • CPU Core: ARM 1176 JZF-S • Caché de datos de 16 k. B • Caché de instruc de 16 k. B • Contiene otras unidades A 412 MHz

FIN FIN
