Micro Net-1 Цифровая система управления Micro Net

Micro. Net-1 Цифровая система ™ управления Micro. Net Полный ряд систем управления для промышленного вращающегося оборудования Proprietary Information 1

Micro. Net-2 Основной конструктивный блок Модульное шасси Micro. Net™ на шесть слотов Proprietary Information 2

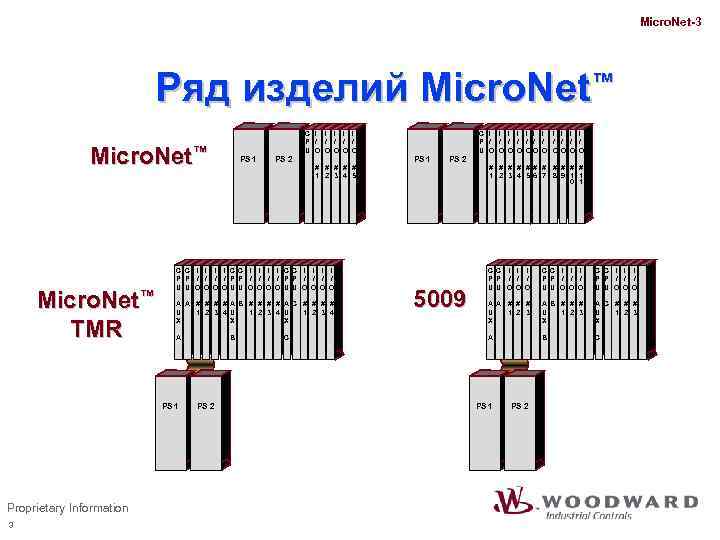

Micro. Net-3 Ряд изделий Micro. Net™ C I I I P / / / U O O O Micro. Net™ TMR 3 PS 2 # # # 1 2 3 4 5 C C I I I I C C I I P P / / / / P P / / U U O O O OU U O O A A # # A B # # A C # # U 1 2 3 4 X X X A PS 1 Proprietary Information PS 1 B PS 2 C C I I I P / / / U O O OO O O PS 1 PS 2 5009 # # # 1 2 3 4 5 6 7 8 9 1 1 0 1 C C I I I P P / / / U U O O O A A # # # U 1 2 3 X A B # # # U 1 2 3 X A C # # # U 1 2 3 X A B C PS 1 PS 2

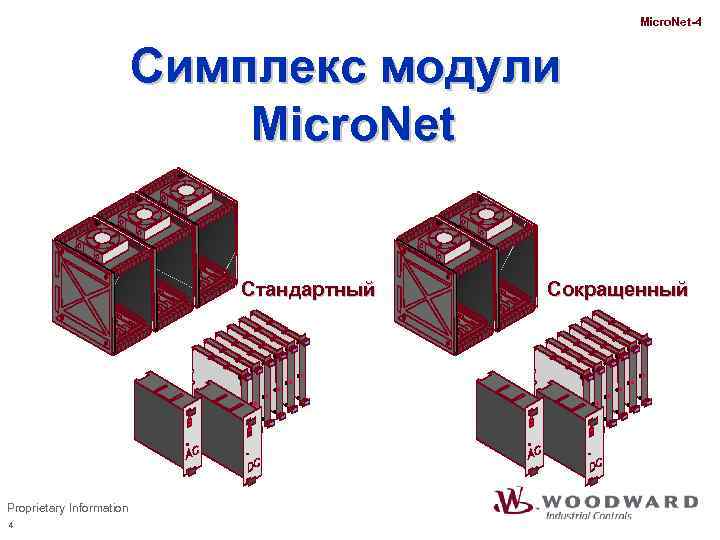

Micro. Net-4 Симплекс модули Micro. Net Стандартный Proprietary Information 4 Сокращенный

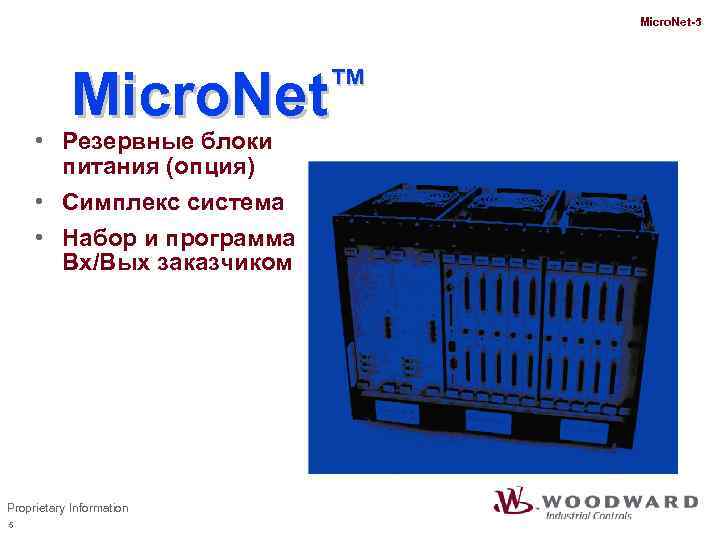

Micro. Net-5 ™ Micro. Net • Резервные блоки питания (опция) • Cимплекс система • Набор и программа Вх/Вых заказчиком Proprietary Information 5

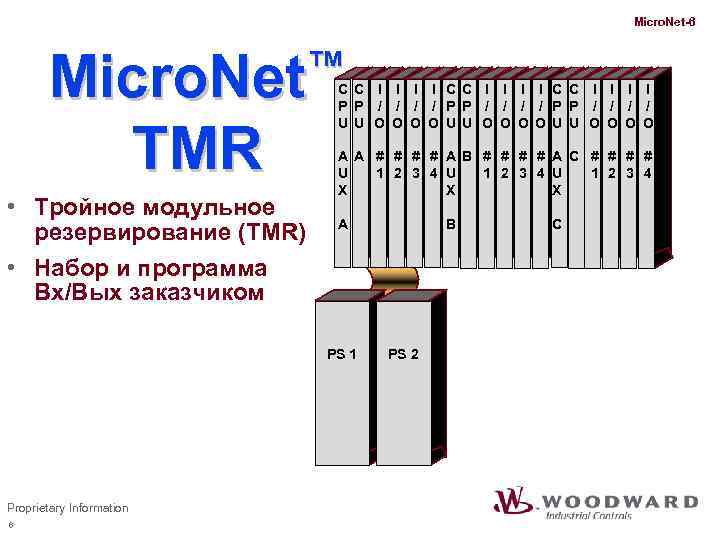

Micro. Net-6 ™ Micro. Net TMR • Тройное модульное резервирование (TMR) • Набор и программа Вх/Вых заказчиком C C I I I I C C I I P P / / / / P P / / U U O O O O U U O O A A # # A B # # A C # # U 1 2 3 4 X X X A PS 1 Proprietary Information 6 B PS 2 C

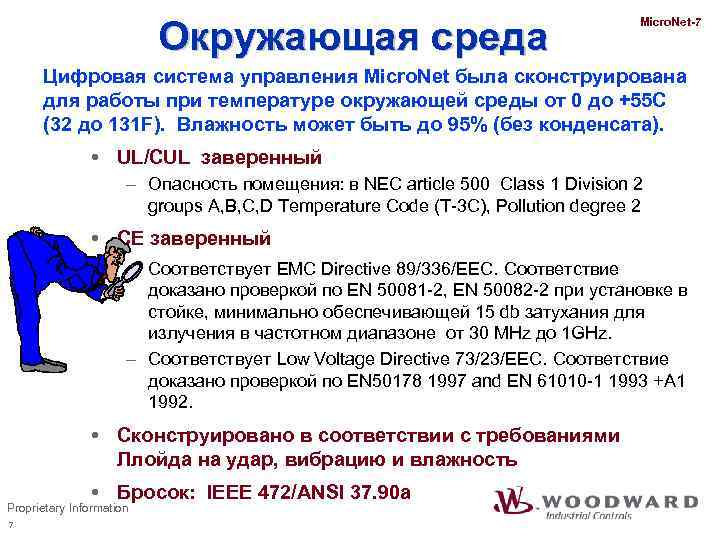

Окружающая среда Micro. Net-7 Цифровая система управления Micro. Net была сконструирована для работы при температуре окружающей среды от 0 до +55 C (32 до 131 F). Влажность может быть до 95% (без конденсата). UL/CUL заверенный – Опасность помещения: в NEC article 500 Class 1 Division 2 groups A, B, C, D Temperature Code (T-3 C), Pollution degree 2 CE заверенный – Соответствует EMC Directive 89/336/EEC. Соответствие доказано проверкой по EN 50081 -2, EN 50082 -2 при установке в стойке, минимально обеспечивающей 15 db затухания для излучения в частотном диапазоне от 30 MHz до 1 GHz. – Соответствует Low Voltage Directive 73/23/EEC. Соответствие доказано проверкой по EN 50178 1997 and EN 61010 -1 1993 +A 1 1992. Сконструировано в соответствии с требованиями Ллойда на удар, вибрацию и влажность Бросок: IEEE 472/ANSI 37. 90 a Proprietary Information 7

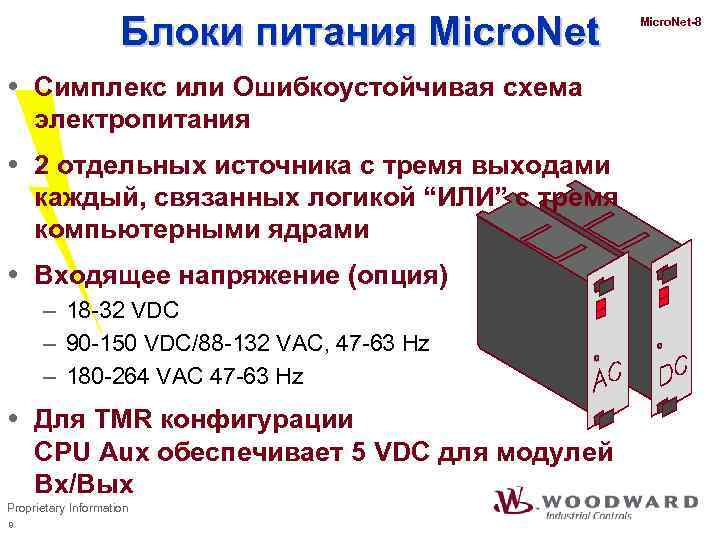

Блоки питания Micro. Net Cимплекс или Ошибкоустойчивая схема электропитания 2 отдельных источника с тремя выходами каждый, связанных логикой “ИЛИ” с тремя компьютерными ядрами Входящее напряжение (опция) – 18 -32 VDC – 90 -150 VDC/88 -132 VAC, 47 -63 Hz – 180 -264 VAC 47 -63 Hz Для TMR конфигурации CPU Aux обеспечивает 5 VDC для модулей Вх/Вых Proprietary Information 8 Micro. Net-8

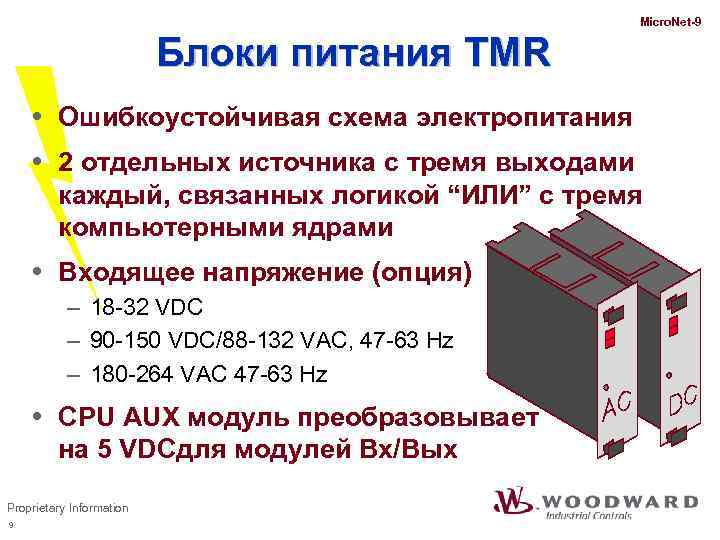

Micro. Net-9 Блоки питания TMR Ошибкоустойчивая схема электропитания 2 отдельных источника с тремя выходами каждый, связанных логикой “ИЛИ” с тремя компьютерными ядрами Входящее напряжение (опция) – 18 -32 VDC – 90 -150 VDC/88 -132 VAC, 47 -63 Hz – 180 -264 VAC 47 -63 Hz CPU AUX модуль преобразовывает на 5 VDCдля модулей Вх/Вых Proprietary Information 9

Micro. Net-10 Сопряжение Модули Контакта Вх/Вых – Карты Вх/Вых соединяются напрямую с FTM (FTM -Модули Контакта) – Вх/Вых с агрегата напрямую заводятся в FTM – Преимущества FTM • Повышает надежность связей • Упрощает монтаж и проверки • Упрощает поиск неисправностей и диагностику Proprietary Information 10

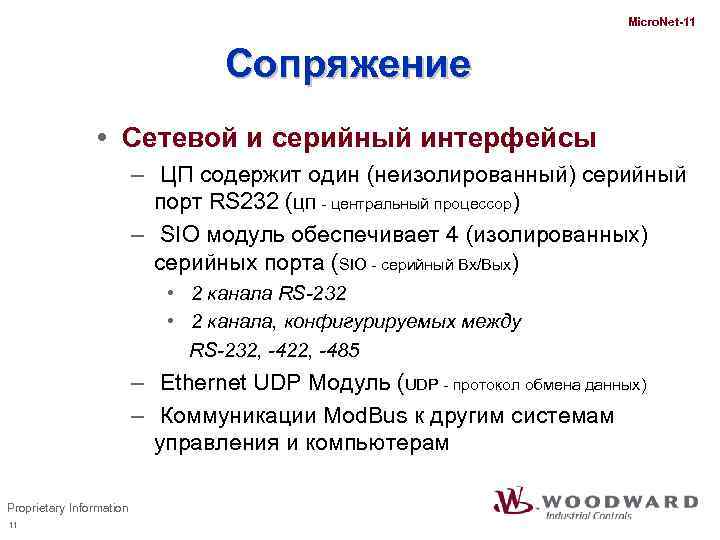

Micro. Net-11 Сопряжение Сетевой и серийный интерфейсы – ЦП содержит один (неизолированный) серийный порт RS 232 (ЦП - центральный процессор) – SIO модуль обеспечивает 4 (изолированных) серийных порта (SIO - серийный Вх/Вых) • 2 канала RS-232 • 2 канала, конфигурируемых между RS-232, -422, -485 – Ethernet UDP Модуль (UDP - протокол обмена данных) – Коммуникации Mod. Bus к другим системам управления и компьютерам Proprietary Information 11

Micro. Net-12 Сопряжение Операторский и инжиниринговый интерфейсы – Операторский ИЧМ (стандарт Intellution) – Приспособления для обслуживания (Окно Наблюдения, Помощь в Управлении) Proprietary Information 12

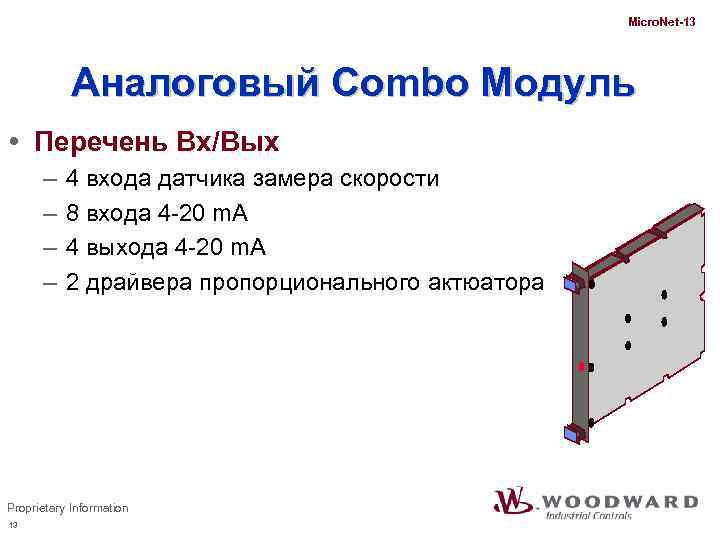

Micro. Net-13 Аналоговый Combo Модуль Перечень Вх/Вых – – 4 входа датчика замера скорости 8 входа 4 -20 m. A 4 выхода 4 -20 m. A 2 драйвера пропорционального актюатора Proprietary Information 13

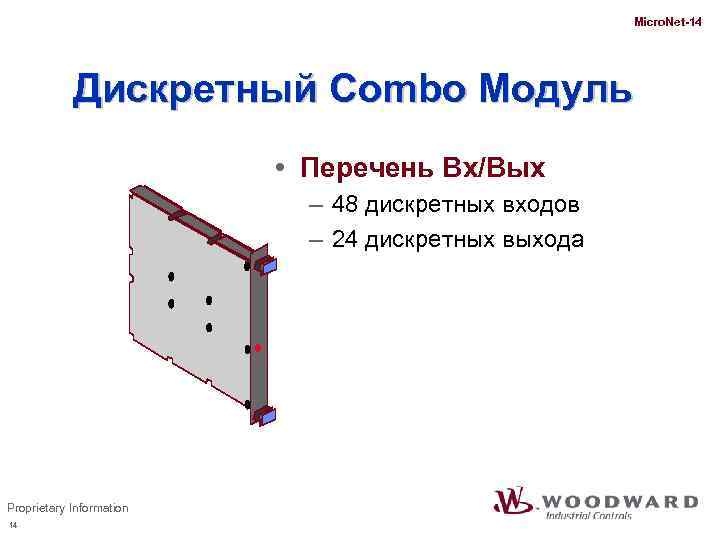

Micro. Net-14 Дискретный Combo Модуль Перечень Вх/Вых – 48 дискретных входов – 24 дискретных выхода Proprietary Information 14

Micro. Net-15 Аналоговый Модули Входа высокой плотности Опция Перечень Вх/Вых – 24 входа 4 -20 m. A – 8 выхода 4 -20 m. A Proprietary Information 15

Micro. Net-16 Последовательность событий с отметками времени Вх/Вых Доступны для применения отметки времени дискретных входов (1 m. S). Доступны для применения отметки времени аналоговых входов (5 m. S). Proprietary Information 16

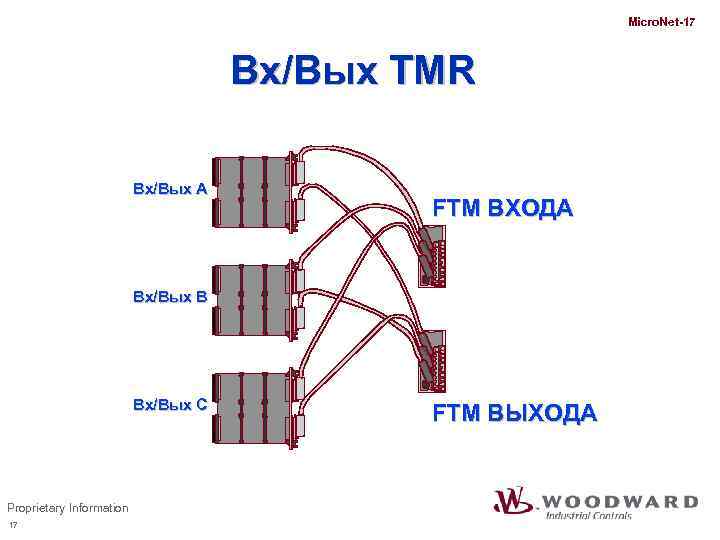

Micro. Net-17 Вх/Вых TMR Вх/Вых A FTM ВХОДА Вх/Вых B Вх/Вых C Proprietary Information 17 FTM ВЫХОДА

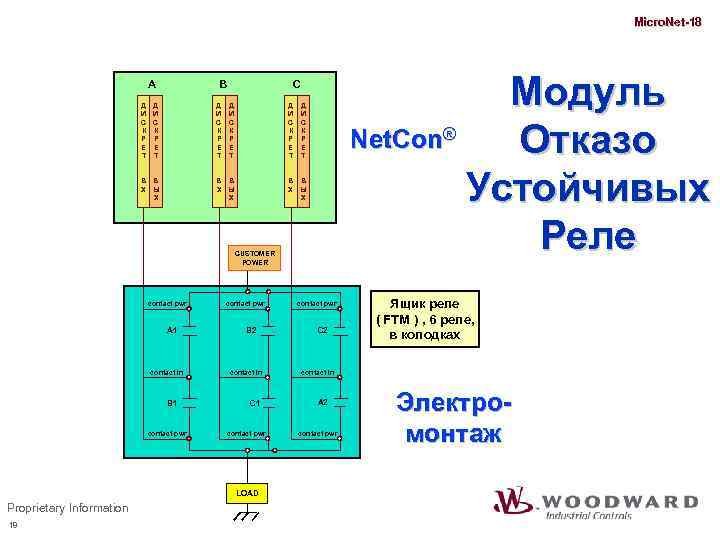

Micro. Net-18 A Д И С К Р Е T B Д И С К Р Е T В В Х Ы Х Модуль Net. Con® Отказо Устойчивых Реле C Д И С К Р Е T В В Х Ы Х CUSTOMER POWER contact pwr A 1 contact in B 1 contact pwr B 2 contact in C 1 contact pwr LOAD Proprietary Information 18 contact pwr C 2 Ящик реле ( FTM ) , 6 реле, в колодках contact in A 2 contact pwr Электромонтаж

Micro. Net-19 Чертеж Конфигурации ОУ Реле DI 0 A Модули Вх/Вых DI 0 B DI 0 C Proprietary Information 19 Модули ОУ Реле 3 Выхода ОУ Реле и 6 Контактов Входа На Модуль

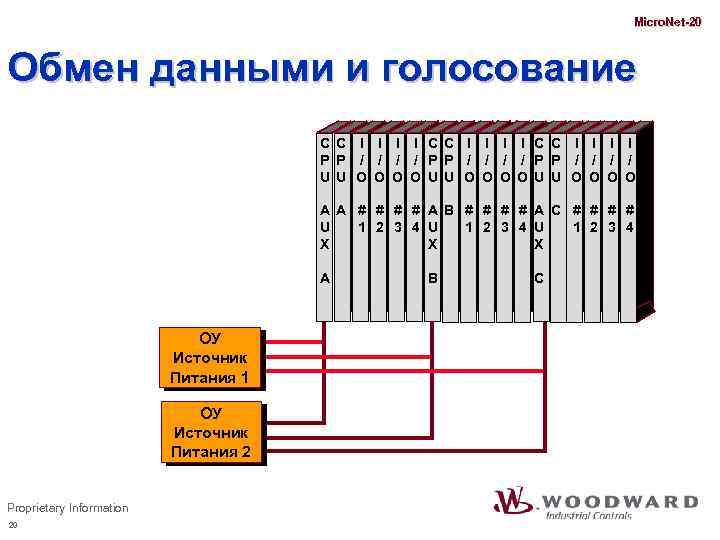

Micro. Net-20 Обмен данными и голосование C C I I I I C C I I P P / / / / P P / / U U O O O O U U O O A A # # A B # # A C # # U 1 2 3 4 X X X A ОУ Источник Питания 1 ОУ Источник Питания 2 Proprietary Information 20 B C

Micro. Net-21 ЯДРО P. S. A ЦП A SIO ПОРТ ЦП A Вх/Вых V M E B U S ЦП B Вх/Вых ЦП C Вх/Вых Proprietary Information 21 Buffers Dual Port SRAM ЯДРО P. S. B V M E B U S Dual Port SRAM Buffers Ц П A Dual Port SRAM ЯДРО P. S. C ЦП C SIO ПОРТ Buffers Ц П A ЦП B SIO ПОРТ Dual Port SRAM V M E B U S Ц П A Dual Port SRAM Buffers Dual Port SRAM

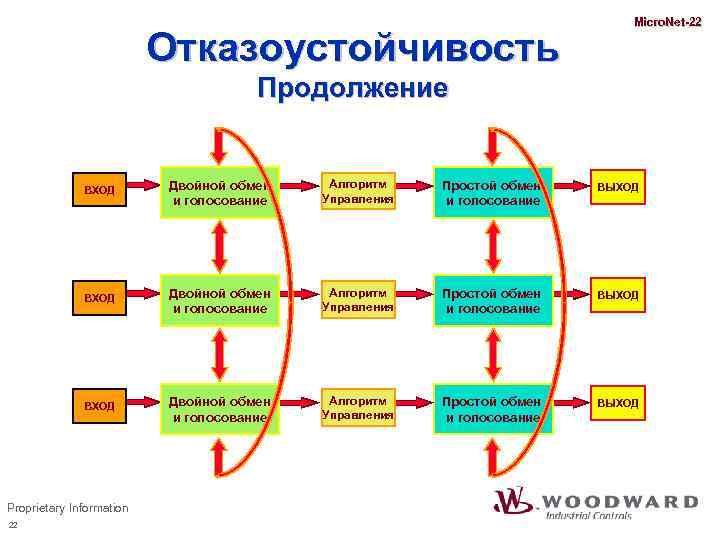

Отказоустойчивость Micro. Net-22 Продолжение ВХОД Двойной обмен и голосование Алгоритм Управления Простой обмен и голосование ВЫХОД Proprietary Information 22

Micro. Net-23 Отказоустойчивость Продолжение ОБМЕН ВХОД ЦП A ОБМЕН ЦП A ГОЛОС ЦП A ВЫХОД ЦП B ВЫХОД ЦП C ВЫХОД кан. 1 кан. 2 кан. 3 ВХОД ЦП B кан. 4 кан. 5 кан. 6 ВХОД Proprietary Information 23 ЦП C

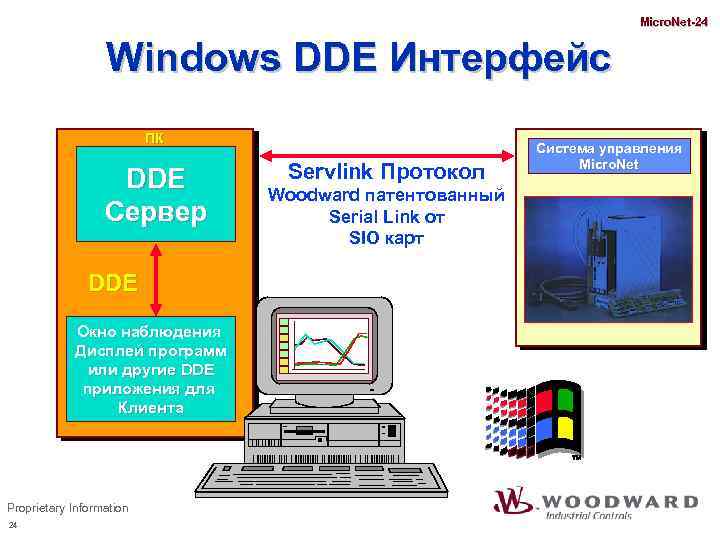

Micro. Net-24 Windows DDE Интерфейс ПК DDE Сервер DDE Окно наблюдения Дисплей программ или другие DDE приложения для Клиента Proprietary Information 24 Servlink Протокол Woodward патентованный Serial Link от SIO карт Система управления Micro. Net 5009

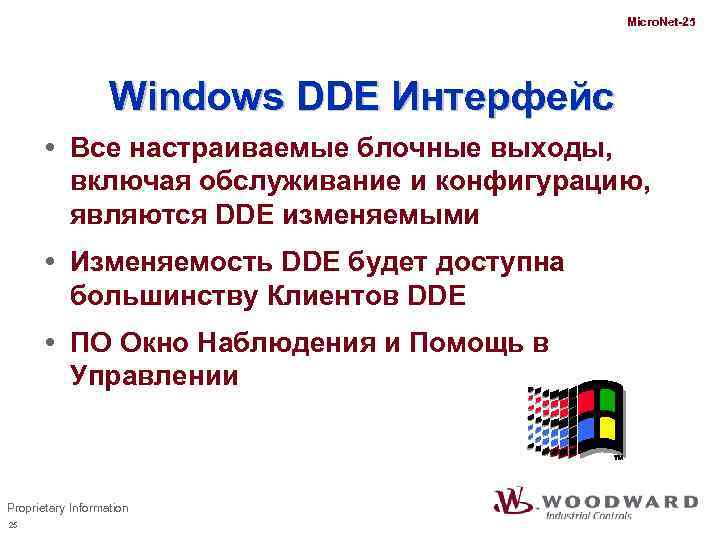

Micro. Net-25 Windows DDE Интерфейс Все настраиваемые блочные выходы, включая обслуживание и конфигурацию, являются DDE изменяемыми Изменяемость DDE будет доступна большинству Клиентов DDE ПО Окно Наблюдения и Помощь в Управлении Proprietary Information 25
