Micro Link d LAN Seite kein

Micro. Link d. LAN Seite

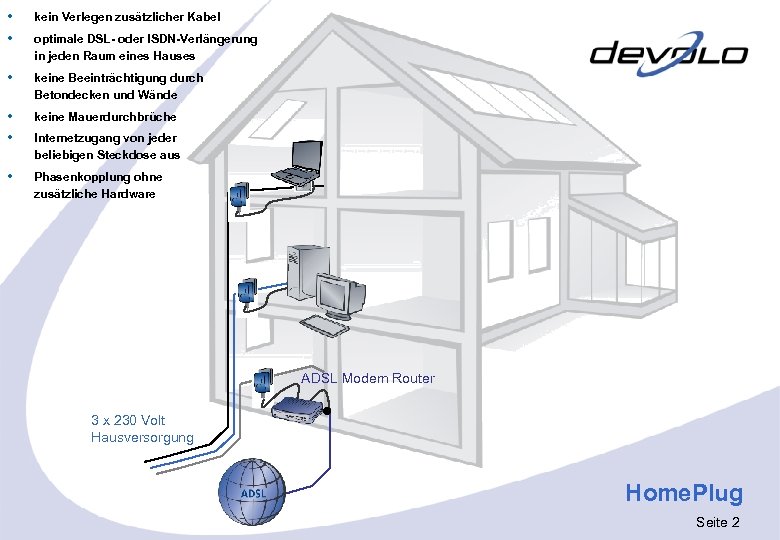

kein Verlegen zusätzlicher Kabel optimale DSL- oder ISDN-Verlängerung in jeden Raum eines Hauses keine Beeinträchtigung durch Betondecken und Wände keine Mauerdurchbrüche Internetzugang von jeder beliebigen Steckdose aus Phasenkopplung ohne zusätzliche Hardware ADSL Modem Router 3 x 230 Volt Hausversorgung Home. Plug Seite 2

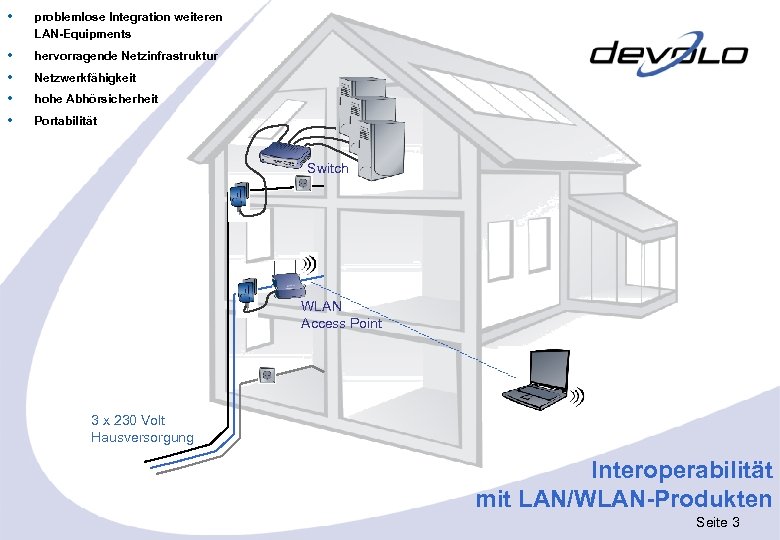

problemlose Integration weiteren LAN-Equipments hervorragende Netzinfrastruktur Netzwerkfähigkeit hohe Abhörsicherheit Portabilität Switch WLAN Access Point 3 x 230 Volt Hausversorgung Interoperabilität mit LAN/WLAN-Produkten Seite 3

devolo Micro. Link d. LAN Home. Plug Adapter mit Ethernet-Schnittstelle Datenübertragung über das bestehende Stromnetz im In-House-Bereich extrem kleine Bauform: 93 x 66 x 42 (H x B x T) maximale Übertragungsraten: 14 Mbit/s Reichweite bis zu 200 Metern höchste Abhörsicherheit durch 56 Bit DES-Verschlüsselung LAN-Standards: IEEE 802. 3 Konfigurationssoftware für Windows 98 SE, Windows 2000, Windows Me und Windows XP keine Treiber notwendig easy Plug&Play-Installation Seite 4

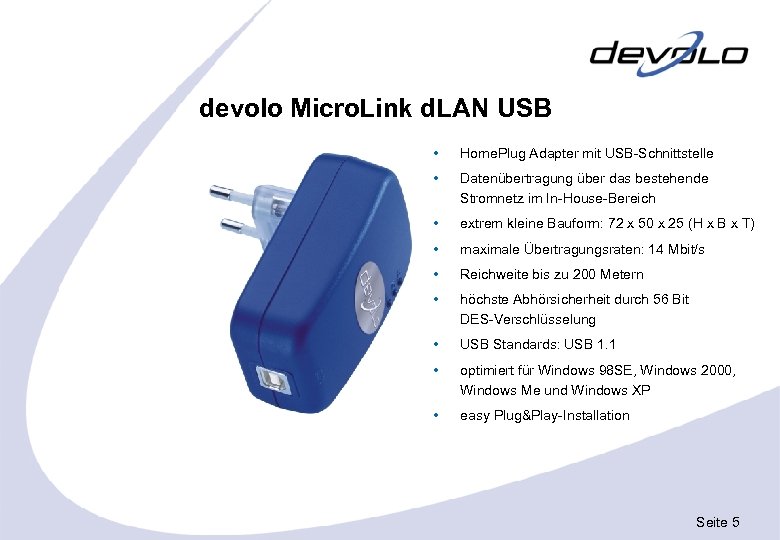

devolo Micro. Link d. LAN USB Home. Plug Adapter mit USB-Schnittstelle Datenübertragung über das bestehende Stromnetz im In-House-Bereich extrem kleine Bauform: 72 x 50 x 25 (H x B x T) maximale Übertragungsraten: 14 Mbit/s Reichweite bis zu 200 Metern höchste Abhörsicherheit durch 56 Bit DES-Verschlüsselung USB Standards: USB 1. 1 optimiert für Windows 98 SE, Windows 2000, Windows Me und Windows XP easy Plug&Play-Installation Seite 5

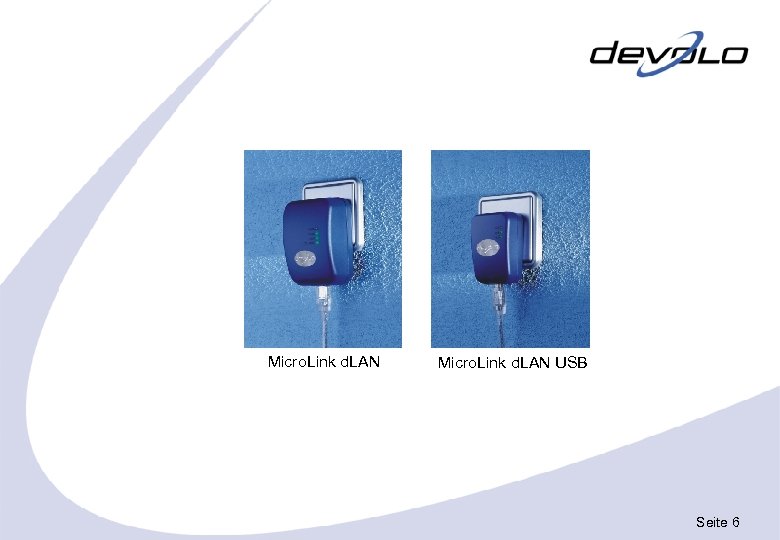

Micro. Link d. LAN USB Seite 6

1. Internet-ADSL-Einzelplatzlösung über die Steckdose Micro. Link d. LAN oder Micro. Link d. LAN USB Hausinternes 230 V Stromnetz Micro. Link d. LAN z. B. TELEKOM ADSL-Modem oder Micro. Link Fun LAN Telefonbuchse Splitter Anwendungsbeispiel 1 Seite 7

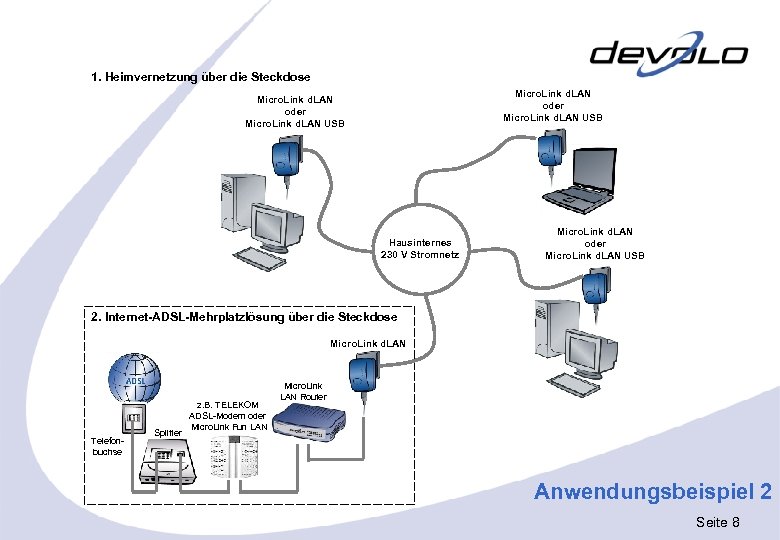

1. Heimvernetzung über die Steckdose Micro. Link d. LAN oder Micro. Link d. LAN USB Hausinternes 230 V Stromnetz Micro. Link d. LAN oder Micro. Link d. LAN USB 2. Internet-ADSL-Mehrplatzlösung über die Steckdose Micro. Link d. LAN Telefonbuchse Splitter z. B. TELEKOM ADSL-Modem oder Micro. Link Fun LAN Micro. Link LAN Router Anwendungsbeispiel 2 Seite 8

1. Heimvernetzung über die Steckdose Micro. Link d. LAN oder Micro. Link d. LAN USB Hausinternes 230 V Stromnetz Micro. Link d. LAN oder Micro. Link d. LAN USB 2. Internet-ADSL-Mehrplatzlösung über die Steckdose Micro. Link d. LAN Micro. Link ADSL Modem Router Telefonbuchse Splitter Anwendungsbeispiel 3 Seite 9

1. Heimvernetzung über die Steckdose Micro. Link d. LAN oder Micro. Link d. LAN USB Hausinternes 230 V Stromnetz Micro. Link d. LAN oder Micro. Link d. LAN USB 2. Internet-ISDN-Mehrplatzlösung über die Steckdose Micro. Link d. LAN ISDN-Router Telefonbuchse NTBA Anwendungsbeispiel 4 Seite 10

1. Internet-ADSL-Spielekonsole-Anwendung Micro. Link d. LAN oder Micro. Link d. LAN USB Sony Playstation Hausinternes 230 V Stromnetz Microsoft X-Box Micro. Link d. LAN z. B. TELEKOM ADSL-Modem oder Micro. Link Fun LAN Telefonbuchse Splitter Anwendungsbeispiel 5 (oder jede andere Internetanbindung) Seite 11

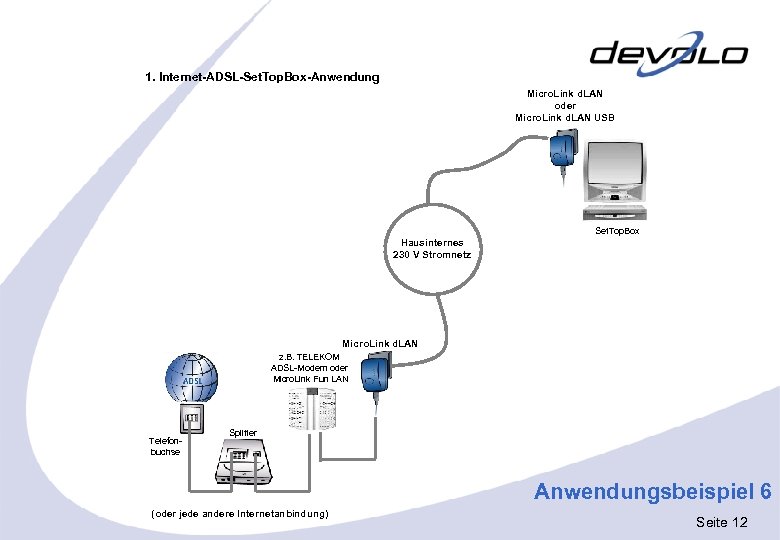

1. Internet-ADSL-Set. Top. Box-Anwendung Micro. Link d. LAN oder Micro. Link d. LAN USB Set. Top. Box Hausinternes 230 V Stromnetz Micro. Link d. LAN z. B. TELEKOM ADSL-Modem oder Micro. Link Fun LAN Telefonbuchse Splitter Anwendungsbeispiel 6 (oder jede andere Internetanbindung) Seite 12

Home. Plug – Technik integrierter Physical Layer (PHY) und Media Access Controller (MAC) Datenrate: bis zu 14 Mbps (ca. 6 -8 Mbit effektiv) Frequenzband: 4. 3 MHz - 20. 9 MHz OFDM Symbol Modulation: § multiple carrier System, 84 carriers § automatische Kanalanpassung § Fehlerkorrektur unterstützte Zugangsmethoden: CSMA/CD CE-Zulassung Seite 13

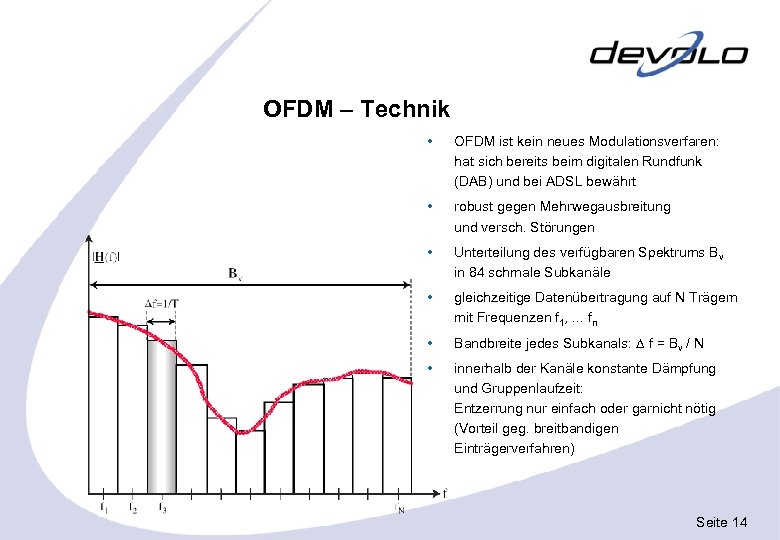

OFDM – Technik OFDM ist kein neues Modulationsverfaren: hat sich bereits beim digitalen Rundfunk (DAB) und bei ADSL bewährt robust gegen Mehrwegausbreitung und versch. Störungen Unterteilung des verfügbaren Spektrums Bv in 84 schmale Subkanäle gleichzeitige Datenübertragung auf N Trägern mit Frequenzen f 1, . . . fn Bandbreite jedes Subkanals: f = Bv / N innerhalb der Kanäle konstante Dämpfung und Gruppenlaufzeit: Entzerrung nur einfach oder garnicht nötig (Vorteil geg. breitbandigen Einträgerverfahren) Seite 14

Vorteile der Home. Plug – Technologie hervorragende Netzinfrastruktur Netzwerkfähigkeit Portabilität kein Verlegen zusätzlicher Kabel keine Beeinträchtigung durch Betondecken und Wände keine Mauerdurchbrüche Internetzugang von jeder beliebigen Steckdose aus hohe Abhörsicherheit optimale DSL- oder ISDN-Verlängerung in jeden Raum eines Hauses Seite 15
