Скачать презентацию МИ-24 Ми-24 по классификации НАТО Скачать презентацию МИ-24 Ми-24 по классификации НАТО

МИ-24 (1).ppt

  • Количество слайдов: 10

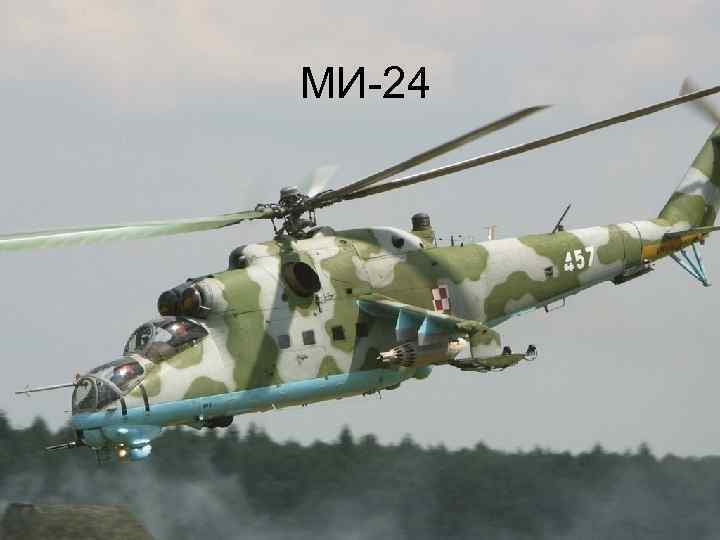

МИ-24 МИ-24

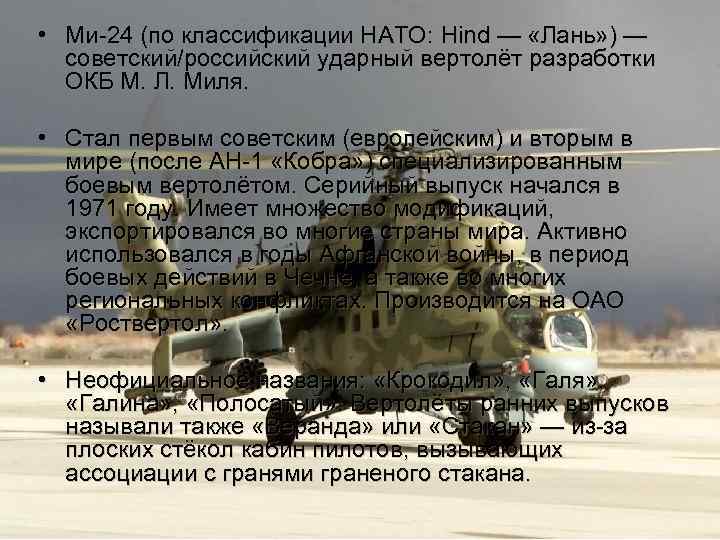

 • Ми-24 (по классификации НАТО: Hind — «Лань» ) — советский/российский ударный вертолёт • Ми-24 (по классификации НАТО: Hind — «Лань» ) — советский/российский ударный вертолёт разработки ОКБ М. Л. Миля. • Стал первым советским (европейским) и вторым в мире (после AH-1 «Кобра» ) специализированным боевым вертолётом. Серийный выпуск начался в 1971 году. Имеет множество модификаций, экспортировался во многие страны мира. Активно использовался в годы Афганской войны, в период боевых действий в Чечне, а также во многих региональных конфликтах. Производится на ОАО «Роствертол» . • Неофициальное названия: «Крокодил» , «Галя» , «Галина» , «Полосатый» . Вертолёты ранних выпусков называли также «Веранда» или «Стакан» — из-за плоских стёкол кабин пилотов, вызывающих ассоциации с гранями граненого стакана.

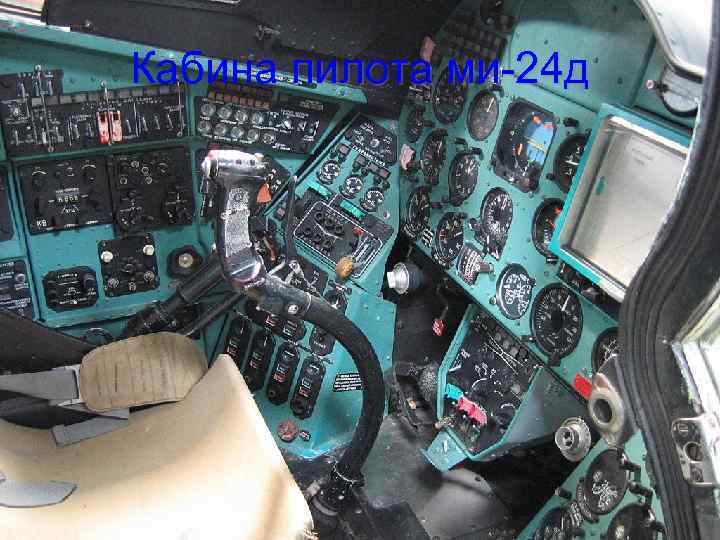

Кабина пилота ми-24 д Кабина пилота ми-24 д

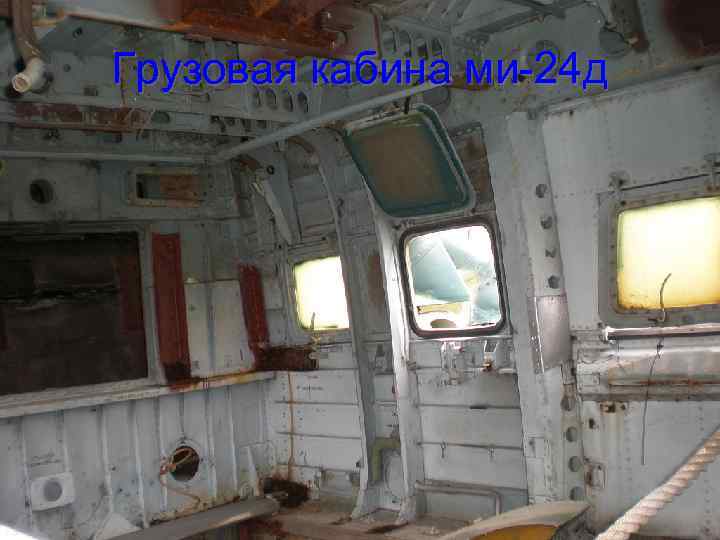

Грузовая кабина ми-24 д Грузовая кабина ми-24 д

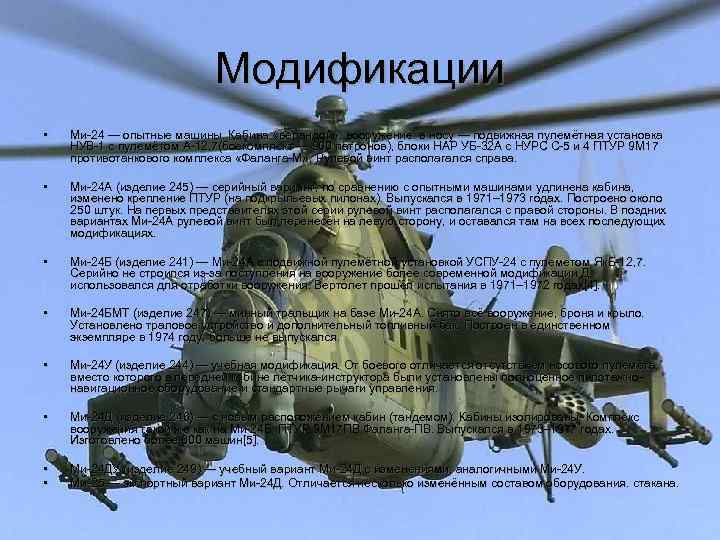

Модификации • Ми-24 — опытные машины. Кабина «верандой» , вооружение: в носу — подвижная Модификации • Ми-24 — опытные машины. Кабина «верандой» , вооружение: в носу — подвижная пулемётная установка НУВ-1 с пулемётом А-12, 7(боекомплект — 900 патронов), блоки НАР УБ-32 А с НУРС С-5 и 4 ПТУР 9 М 17 противотанкового комплекса «Фаланга-М» . Рулевой винт располагался справа. • Ми-24 А (изделие 245) — серийный вариант, по сравнению с опытными машинами удлинена кабина, изменено крепление ПТУР (на подкрыльевых пилонах). Выпускался в 1971– 1973 годах. Построено около 250 штук. На первых представителях этой серии рулевой винт располагался с правой стороны. В поздних вариантах Ми-24 А рулевой винт был перенесён на левую сторону, и оставался там на всех последующих модификациях. • Ми-24 Б (изделие 241) — Ми-24 А с подвижной пулемётной установкой УСПУ-24 с пулеметом Як. Б-12, 7. Серийно не строился из-за поступления на вооружение более современной модификации Д, использовался для отработки вооружения. Вертолет прошёл испытания в 1971– 1972 годах[4]. • Ми-24 БМТ (изделие 247) — минный тральщик на базе Ми-24 А. Снято всё вооружение, броня и крыло. Установлено траловое устройство и дополнительный топливный бак. Построен в единственном экземпляре в 1974 году, больше не выпускался. • Ми-24 У (изделие 244) — учебная модификация. От боевого отличается отсутствием носового пулемёта, вместо которого в передней кабине лётчика-инструктора были установлены полноценное пилотажнонавигационное оборудование и стандартные рычаги управления. • Ми-24 Д (изделие 246) — с новым расположением кабин (тандемом). Кабины изолированы. Комплекс вооружения такой же как на Ми-24 Б. ПТУР 9 М 17 ПВ Фаланга-ПВ. Выпускался в 1973– 1977 годах. Изготовлено более 600 машин[5]. • • Ми-24 ДУ (изделие 249) — учебный вариант Ми-24 Д с изменениями, аналогичными Ми-24 У. Ми-25 — экспортный вариант Ми-24 Д. Отличается несколько изменённым составом оборудования. стакана. Ми-25 — экспортный вариант Ми-24 Д. Отличается несколько изменённым составом оборудования.

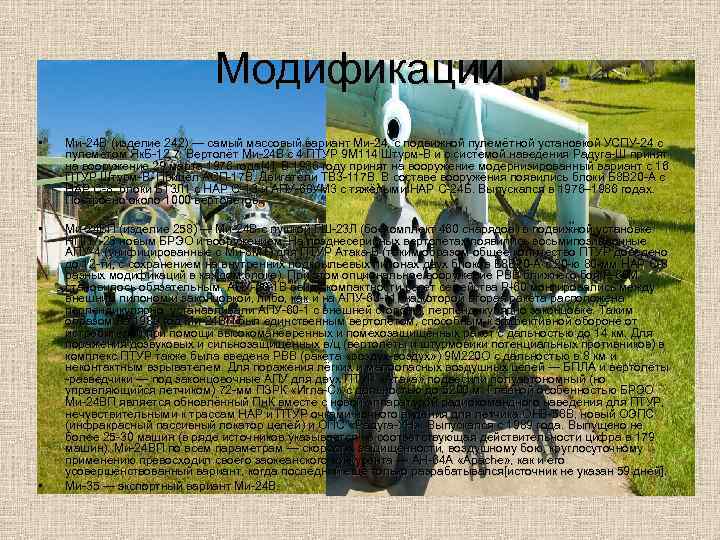

Модификации • Ми-24 В (изделие 242) — самый массовый вариант Ми-24, с подвижной пулемётной Модификации • Ми-24 В (изделие 242) — самый массовый вариант Ми-24, с подвижной пулемётной установкой УСПУ-24 с пулемётом Як. Б-12, 7. Вертолёт Ми-24 В с 4 ПТУР 9 М 114 Штурм-В и с системой наведения Радуга-Ш принят на вооружение 29 марта 1976 года[4]. В 1986 году принят на вооружение модернизированный вариант с 16 ПТУР Штурм-В. Прицел АСП-17 В. Двигатели ТВ 3 -117 В. В составе вооружения появились блоки Б 8 В 20 -А с НАР С-8, блоки Б 13 Л 1 с НАР С-13 и АПУ-68 УМ 3 с тяжёлыми НАР С-24 Б. Выпускался в 1976– 1986 годах. Построено около 1000 вертолётов. • Ми-24 ВП (изделие 258) — Ми-24 В с пушкой ГШ-23 Л (боекомплект 460 снарядов) в подвижной установке НППУ-23 новым БРЭО и вооружением. На позднесерийных вертолётах появились восьмипозиционные АПУ-4 (унифицированные с Ми-8 МТ) для ПТУР Атака-В (таким образом общее количество ПТУР доведено до 12 -ти, с сохранением на внутренних подкрыльевых пилонах двух блоков Б 8 В 20 -А с 20 -ю 80 -мм НАР С-8 разных модификаций в каждом блоке). При этом опциональное вооружение РВВ ближнего боя Р-60 М становилось обязательным. АПУ-60 -1 В ввиду компактности ракет семейства Р-60 монтировались между внешним пилоном и законцовкой, либо, как и на АПУ-60 -11, на которой вторая ракета расположена перпендикулярно, устанавливали АПУ-60 -1 с внешней стороны, перпендикулярно законцовке. Таким образом на 1989 год Ми-24 ВП был единственным вертолётом, способным к эффективной обороне от истребителей при помощи высокоманёвренных и помехозащищённых ракет с дальностью до 14 км. Для поражения дозвуковых и сильнозащищённых в/ц (вертолёты и штурмовики потенциальных противников) в комплекс ПТУР также была введена РВВ (ракета «воздух-воздух» ) 9 М 220 О с дальностью в 8 км и неконтактным взрывателем. Для поражения лёгких и малоопасных воздушных целей — БПЛА и вертолёты -разведчики — под законцовочные АПУ для двух ПТУР «Атака» подвесили полуавтономный (но управляющийся летчиком) 72 -мм ПЗРК «Игла-С» с дальностью до 5200 м. Главной особенностью БРЭО Ми-24 ВП является обновлённый Пн. К вместе с новой аппаратурой радиокомандного наведения для ПТУР, нечувствительными к трассам НАР и ПТУР очками ночного видения для лётчика ОНВ-58 В, новый ОЭПС (инфракрасный пассивный локатор целей) и ОПС «Радуга-УН» . Выпускался с 1989 года. Выпущено не более 25 -30 машин (в ряде источников указывается не соответствующая действительности цифра в 179 машин). Ми-24 ВП по всем параметрам — скорости, защищённости, воздушному бою, круглосуточному применению превосходил своего заокеанского конкурента — AH-64 A «Apache» , как и его усовершенствованный вариант, когда последний ещё только разрабатывался[источник не указан 59 дней]. Ми-35 — экспортный вариант Ми-24 В. •

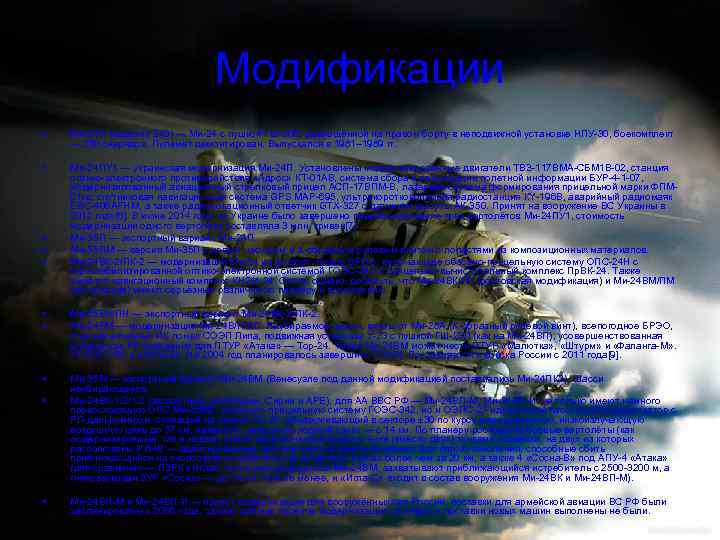

Модификации • Ми-24 П (изделие 243) — Ми-24 с пушкой ГШ-30 К, размещённой на Модификации • Ми-24 П (изделие 243) — Ми-24 с пушкой ГШ-30 К, размещённой на правом борту в неподвижной установке НПУ-30, боекомплект — 250 снарядов. Пулемёт демонтирован. Выпускался в 1981– 1989 гг. • Ми-24 ПУ 1 — украинская модернизация Ми-24 П. Установлены модернизированные двигатели ТВЗ-117 ВМА-СБМ 1 В-02, станция оптико-электронного противодействия «Адрос» КТ-01 АВ, система сбора и регистрации полетной информации БУР-4 -1 -07, модернизированный авиационный стрелковый прицел АСП-17 ВПМ-В, лазерная система формирования прицельной марки ФПМ 01 кв, спутниковая навигационная система GРS МАР-695, ультракоротковолновая радиостанция КY-196 В, аварийный радиомаяк ЕВС-406 АFНМ, а также радиолокационный ответчик GТХ-327 с датчиком высоты АК-350. Принят на вооружение ВС Украины в 2012 году[6]. В июне 2014 года на Украине было завершено переоборудование трёх вертолётов Ми-24 ПУ 1, стоимость модернизации одного вертолёта составляла 3 млн. гривен[7]. Ми-35 П — экспортный вариант Ми-24 П. Ми-35 ПМ — версия Ми-35 П с новым несущим и Х-образным рулевым винтом с лопастями из композиционных материалов. Ми-24 ВК-2/ПК-2 — модернизация Ми-24 на экспорт. Новое БРЭО, включающее обзорно-прицельную систему ОПС-24 Н с гиростабилизированной оптико-электронной системой ГОЭС-342 и прицельно-вычислительный комплекс Пр. ВК-24. Также имеется навигационный комплекс КНЭИ-24. Стоит, однако, добавить, что Ми-24 ВК/ПК (ростовская модификация) и Ми-24 ВМ/ПМ (московская) имеют серьёзные различия по планёру и вооружению. • • • Ми-35 ВН/ПН — экспортный вариант Ми-24 ВК-2/ПК-2. Ми-24 ВМ — модернизация Ми-24 В/П/ВП. Неубираемое шасси, винты от Ми-28 А (Х-образный рулевой винт), всепогодное БРЭО, станция активных ИК помех СОЭП Липа, подвижная установка У-23 с пушкой ГШ-23 Л (как на Ми-24 ВП), усовершенствованная аппаратура РК наведения для ПТУР «Атака» — Тор-24. Также Ми-24 ВМ может нести ПТУР «Малютка» , «Штурм» и «Фаланга-М» . УР В-В Р-60 и «Игла-В» . На 2004 год планировалось завершить ГСИ[8]. Поставляется в войска России с 2011 года[9]. • Ми-35 М — экспортный вариант Ми-24 ВМ (Венесуэле под данной модификацией поставлялись Ми-24 ПК 2). Шасси неубирающееся. Ми-24 ВК-1/2/1. 2 (экспортный, для Индии, Сирии и АРЕ), для АА ВВС РФ — Ми-24 ВП-М, Ми-24 ВП-И, не только имеют намного превосходящую ОПС Ми-35 М 2, основную прицельную систему ГОЭС-342, но и ОЭПС-27 идентичный пассивный инфралокатор с РЛ-дальномером, стоявший на ранних Су-27, обнаруживающий в секторе ± 30 по курсу малоразмерную, низкоизлучающую воздушную цель до 37 км, наземную, класса «холодный танк» — с 14 км. По планеру ростовские боевые вертолёты (как модернизируемые, так и новые) имеют неукороченное крыло с 4 -мя (вместо двух) точками подвески, на двух из которых расположены Р-64 В — адаптированные для вертолётов ракеты ближнего боя пятого поколения, способные сбить приближающийся на околозвуке истребитель на встречных курсах более чем за 20 км, а также 4 «Сосна-В» под АПУ-4 «Атака» (для сравнения — ПЗРК «Игла» , которыми оснащаются Ми-24 ВМ, захватывают приближающийся истребитель с 2500 -3200 м, а гиперзвуковая ЗУР «Сосна» — до 14 км. Тем не менее, и «Игла-С» входит в состав вооружения Ми-24 ВК и Ми-24 ВП-М). • • Ми-24 ВП-М и Ми-24 ВП-И — проект модернизации для вооружённых сил России, поставки для армейской авиации ВС РФ были запланированы с 2006 года, однако данные проекты модернизации строевых и поставки новых машин выполнены не были.

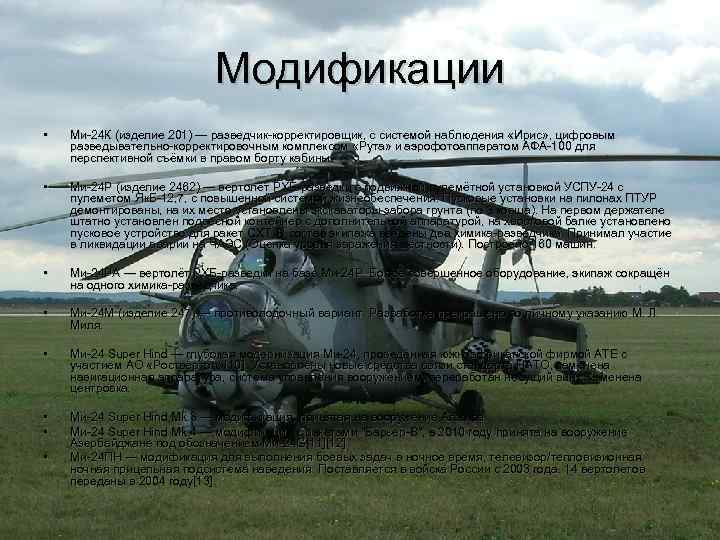

Модификации • Ми-24 К (изделие 201) — разведчик-корректировщик, с системой наблюдения «Ирис» , цифровым Модификации • Ми-24 К (изделие 201) — разведчик-корректировщик, с системой наблюдения «Ирис» , цифровым разведывательно-корректировочным комплексом «Рута» и аэрофотоаппаратом АФА-100 для перспективной съёмки в правом борту кабины. • Ми-24 Р (изделие 2462) — вертолёт РХБ-разведки с подвижной пулемётной установкой УСПУ-24 с пулеметом Як. Б-12, 7, с повышенной системой жизнеобеспечения. Пусковые установки на пилонах ПТУР демонтированы, на их место установлены экскаваторы забора грунта (по 3 ковша). На первом держателе штатно установлен подвесной контейнер с дополнительной аппаратурой, на хвостовой балке установлено пусковое устройство для ракет СХТ. В состав экипажа введены два химика-разведчика. Принимал участие в ликвидации аварии на ЧАЭС (Оценка уровня заражения местности). Построено 160 машин. • Ми-24 РА — вертолёт РХБ-разведки на базе Ми-24 Р. Более совершенное оборудование, экипаж сокращён на одного химика-разведчика. • Ми-24 М (изделие 247) — противолодочный вариант. Разработка прекращена по личному указанию М. Л. Миля. • Ми-24 Super Hind — глубокая модернизация Ми-24, проведённая южноафриканской фирмой ATE с участием АО «Роствертол» [10]. Установлены новые средства связи стандарта НАТО, заменена навигационная аппаратура, система управления вооружением, переработан несущий винт, изменена центровка. • • Ми-24 Super Hind Mk. 3 — модификация, принятая на вооружение Алжира. Ми-24 Super Hind Mk. 4 — модификация с ракетами "Барьер-В", в 2010 году принята на вооружение Азербайджана под обозначением Ми-24 G[11][12]. Ми-24 ПН — модификация для выполнения боевых задач в ночное время, телевизор/тепловизионная ночная прицельная подсистема наведения. Поставляется в войска России с 2003 года. 14 вертолетов переданы в 2004 году[13]. •

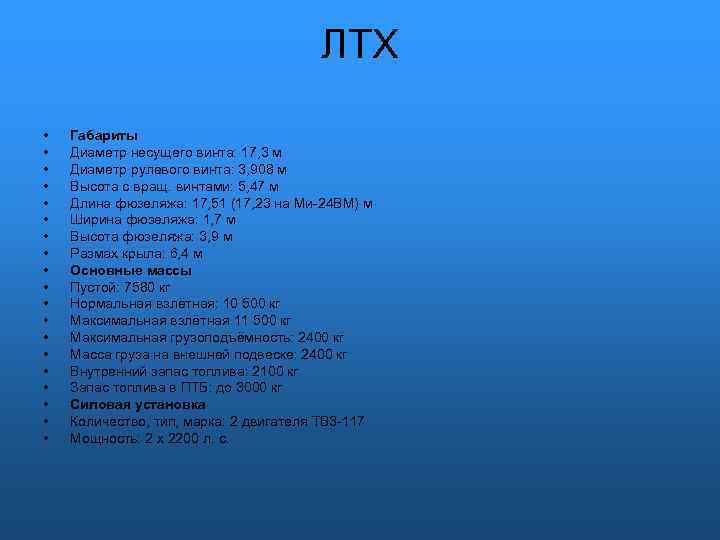

ЛТХ • • • • • Габариты Диаметр несущего винта: 17, 3 м Диаметр ЛТХ • • • • • Габариты Диаметр несущего винта: 17, 3 м Диаметр рулевого винта: 3, 908 м Высота с вращ. винтами: 5, 47 м Длина фюзеляжа: 17, 51 (17, 23 на Ми-24 ВМ) м Ширина фюзеляжа: 1, 7 м Высота фюзеляжа: 3, 9 м Размах крыла: 6, 4 м Основные массы Пустой: 7580 кг Нормальная взлётная: 10 500 кг Максимальная взлётная 11 500 кг Максимальная грузоподъёмность: 2400 кг Масса груза на внешней подвеске: 2400 кг Внутренний запас топлива: 2100 кг Запас топлива в ПТБ: до 3000 кг Силовая установка Количество, тип, марка: 2 двигателя ТВ 3 -117 Мощность: 2 х 2200 л. с.

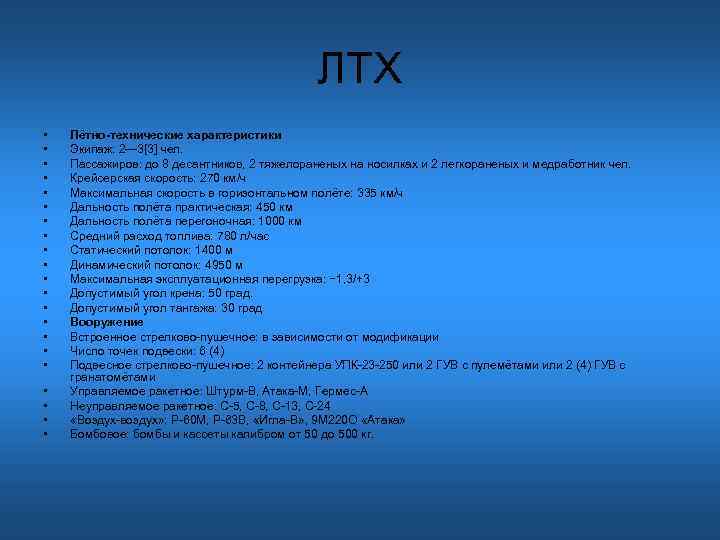

ЛТХ • • • • • • Лётно-технические характеристики Экипаж: 2— 3[3] чел. Пассажиров: ЛТХ • • • • • • Лётно-технические характеристики Экипаж: 2— 3[3] чел. Пассажиров: до 8 десантников, 2 тяжелораненых на носилках и 2 легкораненых и медработник чел. Крейсерская скорость: 270 км/ч Максимальная скорость в горизонтальном полёте: 335 км/ч Дальность полёта практическая: 450 км Дальность полёта перегоночная: 1000 км Средний расход топлива: 780 л/час Статический потолок: 1400 м Динамический потолок: 4950 м Максимальная эксплуатационная перегрузка: − 1, 3/+3 Допустимый угол крена: 50 град. Допустимый угол тангажа: 30 град Вооружение Встроенное стрелково-пушечное: в зависимости от модификации Число точек подвески: 6 (4) Подвесное стрелково-пушечное: 2 контейнера УПК-23 -250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами Управляемое ракетное: Штурм-В, Атака-М, Гермес-А Неуправляемое ракетное: С-5, С-8, С-13, С-24 «Воздух-воздух» : Р-60 М, Р-63 В, «Игла-В» , 9 М 220 О «Атака» Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.
