МГУ им. М. В. Ломоносова Геологический факультет, кафедра геофизики, лаборатория мало глубинной электроразведки (NSEL) Модин И. Н. Мерзлотная геофизика

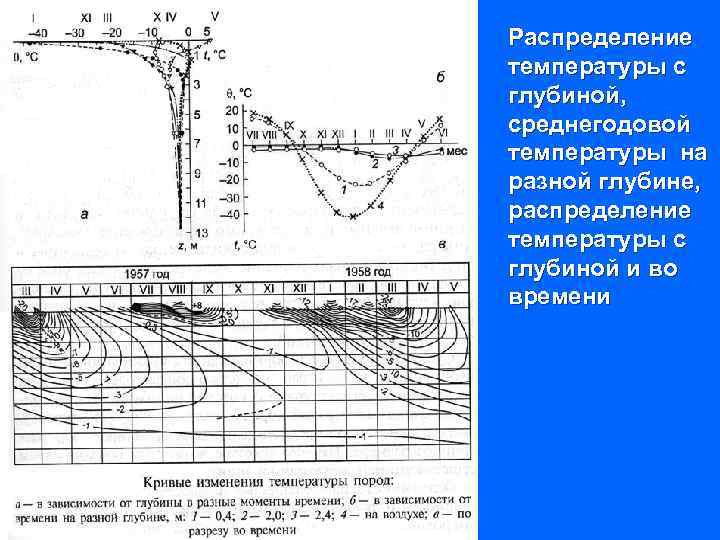

Распределение температуры с глубиной, среднегодовой температуры на разной глубине, распределение температуры с глубиной и во времени Roka Ro

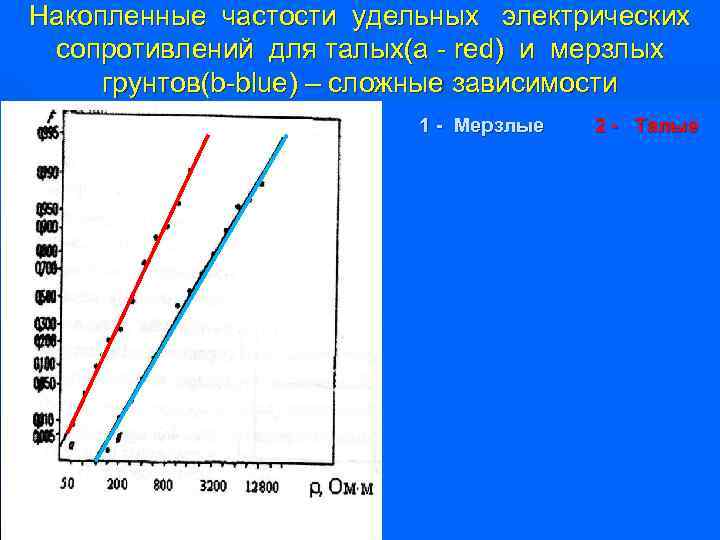

Накопленные частости удельных электрических сопротивлений для талых(a - red) и мерзлых грунтов(b-blue) – сложные зависимости 1 - Мерзлые 1 2 2 - Талые

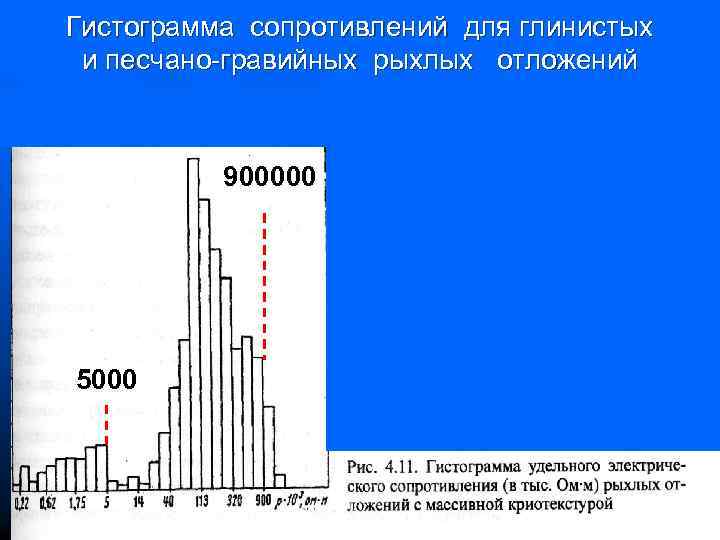

Гистограмма сопротивлений для глинистых и песчано-гравийных рыхлых отложений 900000 1 2 5000

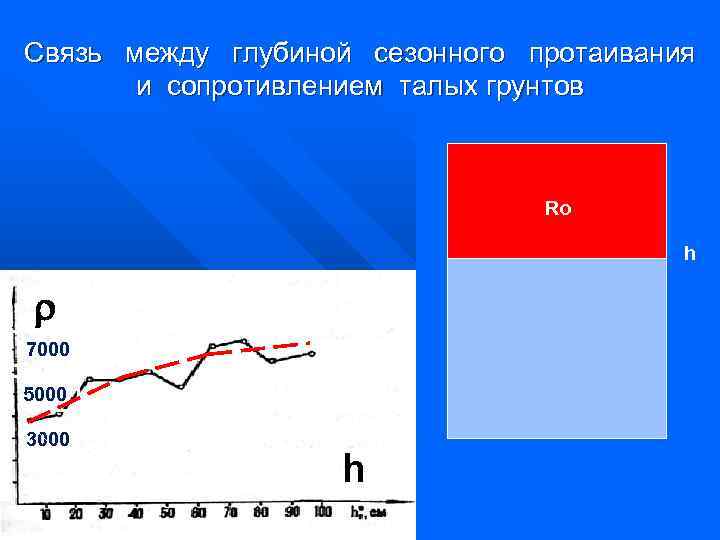

Связь между глубиной сезонного протаивания и сопротивлением талых грунтов 1 Ro h r 7000 5000 3000 h 2

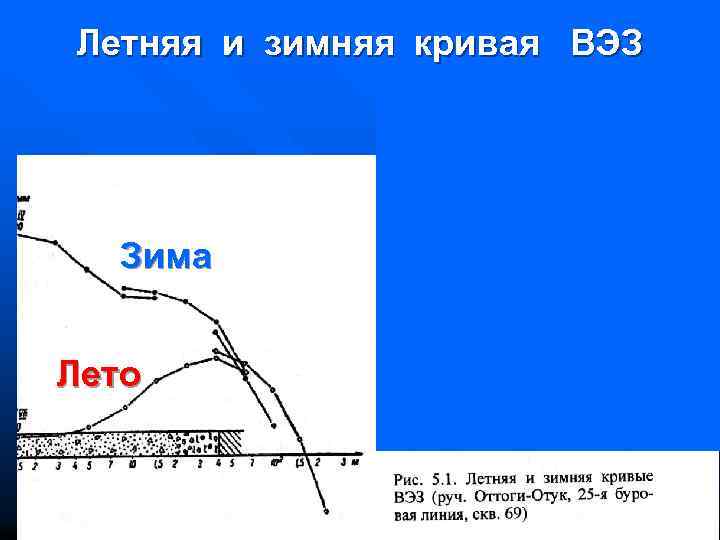

Летняя и зимняя кривая ВЭЗ 1 Зима Летo

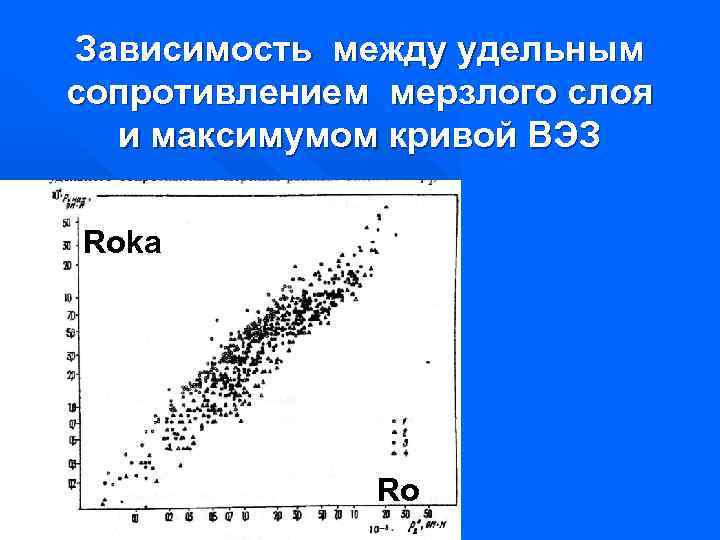

Зависимость между удельным сопротивлением мерзлого слоя и максимумом кривой ВЭЗ Roka Ro

Река Кувет Арктическое побережье Чукотки (1986 -1987)

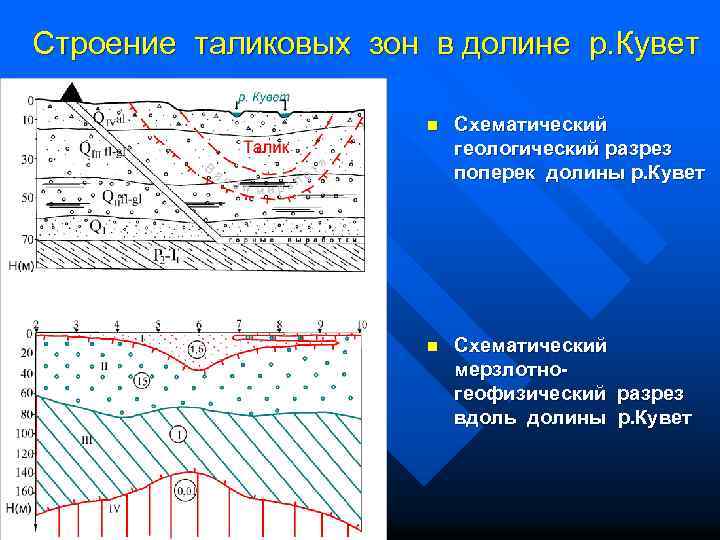

Строение таликовых зон в долине р. Кувет n Схематический геологический разрез поперек долины р. Кувет n Схематический мерзлотногеофизический вдоль долины разрез р. Кувет

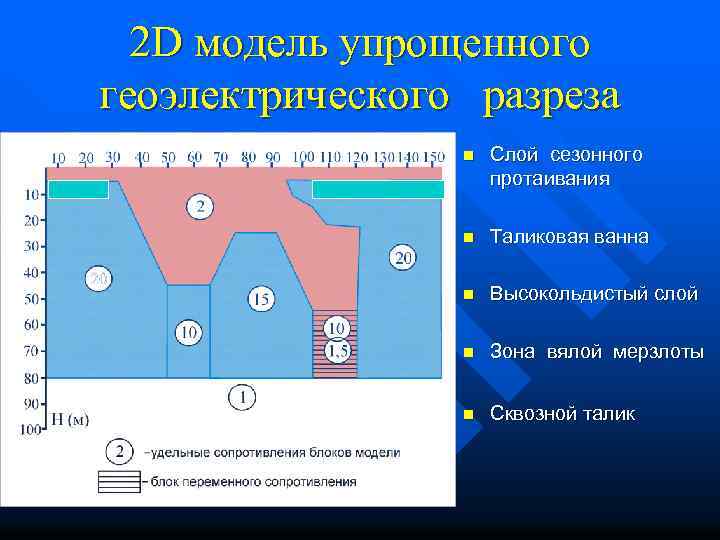

2 D модель упрощенного геоэлектрического разреза n Слой сезонного протаивания n Таликовая ванна n Высокольдистый слой n Зона вялой мерзлоты n Сквозной талик

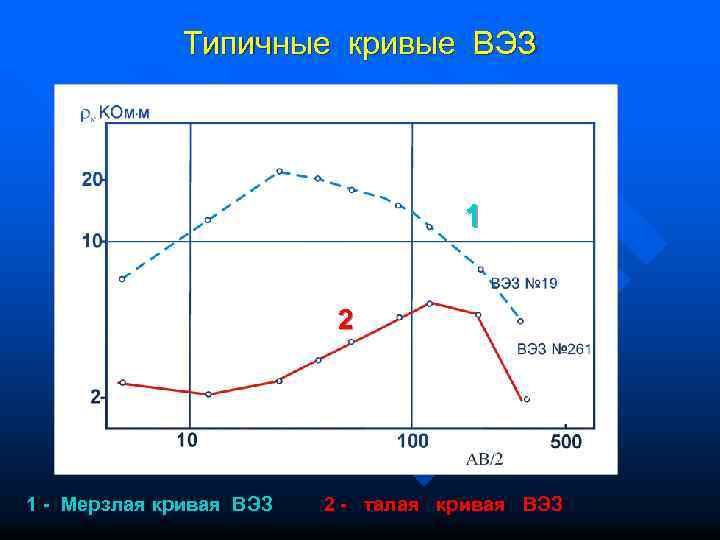

Типичные кривые ВЭЗ 1 2 1 - Мерзлая кривая ВЭЗ 2 - талая кривая ВЭЗ

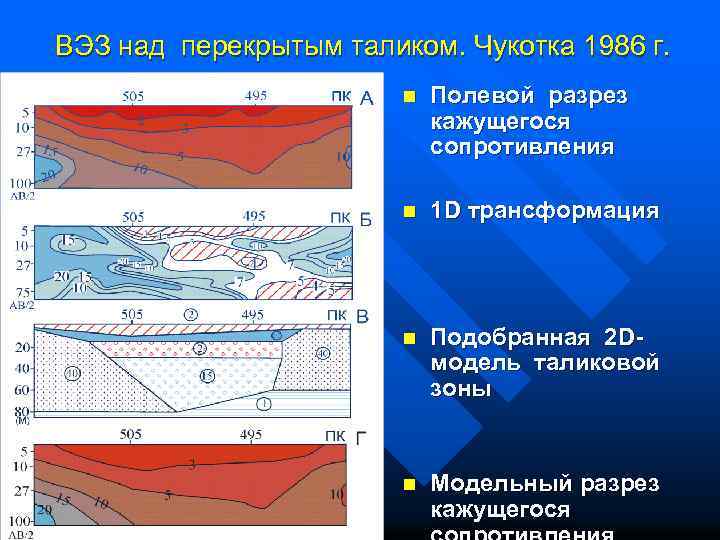

ВЭЗ над перекрытым таликом. Чукотка 1986 г. n Полевой разрез кажущегося сопротивления n 1 D трансформация n Подобранная 2 Dмодель таликовой зоны n Модельный разрез кажущегося

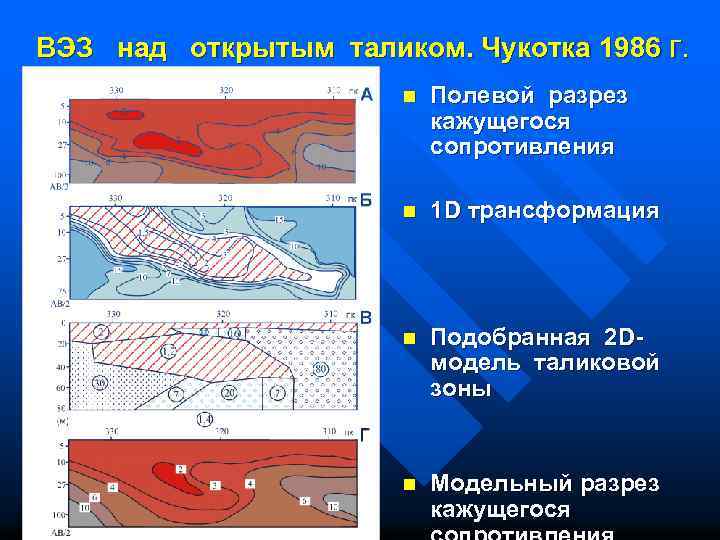

ВЭЗ над открытым таликом. Чукотка 1986 г. n Полевой разрез кажущегося сопротивления n 1 D трансформация n Подобранная 2 Dмодель таликовой зоны n Модельный разрез кажущегося

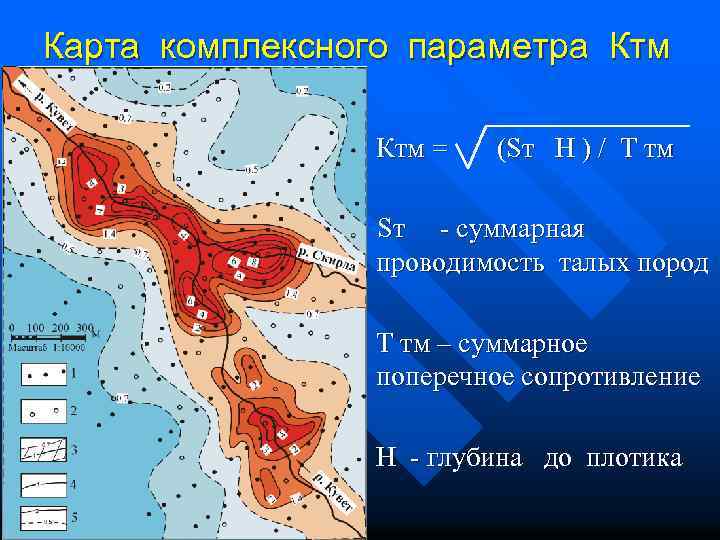

Карта комплексного параметра Ктм n Ктм = (Sт Н ) / Т тм Sт - суммарная проводимость талых пород Т тм – суммарное поперечное сопротивление Н - глубина до плотика

ЭЛЕКТРИЧЕСКИЕ ЗОНДИРОВАНИЯ ДЛЯ ИЗУЧЕНИЯ МЕРЗЛОТНЫХ УСЛОВИЙ ВДОЛЬ ТРАССЫ ПРОЕКТИРУЕМОГО ТРУБОПРОВОДА В ЗАПОЛЯРЬЕ ЗАДАЧА ИССЛЕДОВАНИЙ ОСОБЕННОСТИ МЕТОДИКИ ИЗМЕРЕНИЙ ФИЗИЧЕСКИЕ СВОЙСТВА И ГЕОМЕТРИЯ ИССЛЕДУЕМОЙ СРЕДЫ ОСОБЕННОСТИ РАЗДЕЛЕНИЯ ПОРОД НА ТАЛЫЕ И МЕРЗЛЫЕ РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

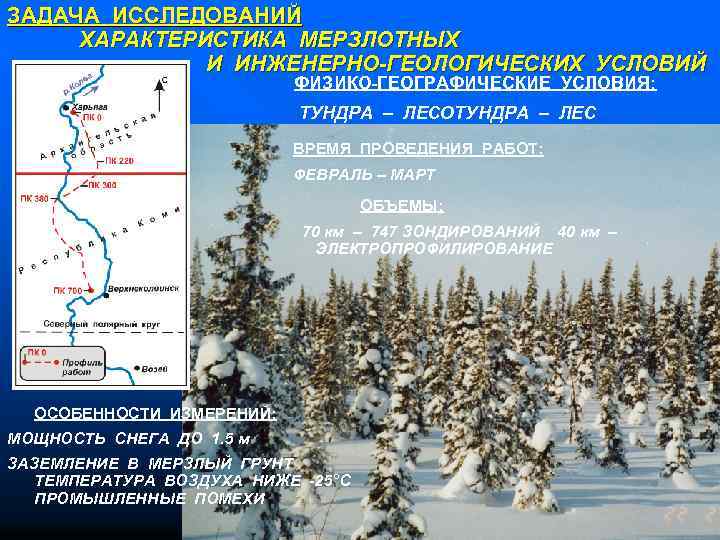

ЗАДАЧА ИССЛЕДОВАНИЙ ХАРАКТЕРИСТИКА МЕРЗЛОТНЫХ И ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ УСЛОВИЙ ФИЗИКО-ГЕОГРАФИЧЕСКИЕ УСЛОВИЯ: ТУНДРА – ЛЕСОТУНДРА – ЛЕС ВРЕМЯ ПРОВЕДЕНИЯ РАБОТ: ФЕВРАЛЬ – МАРТ ОБЪЕМЫ: 70 км – 747 ЗОНДИРОВАНИЙ 40 км – ЭЛЕКТРОПРОФИЛИРОВАНИЕ ОСОБЕННОСТИ ИЗМЕРЕНИЙ: МОЩНОСТЬ СНЕГА ДО 1. 5 м ЗАЗЕМЛЕНИЕ В МЕРЗЛЫЙ ГРУНТ ТЕМПЕРАТУРА ВОЗДУХА НИЖЕ -25°С ПРОМЫШЛЕННЫЕ ПОМЕХИ

БРИГАДА ЭЛЕКТРОРАЗВЕДЧИКОВ

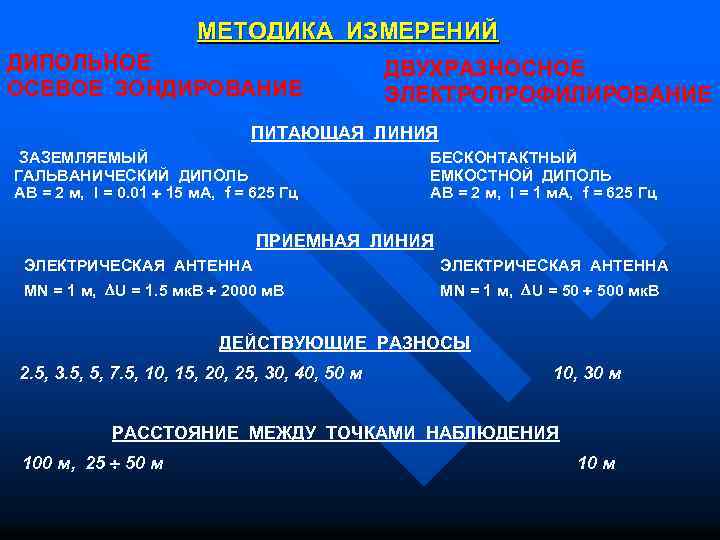

МЕТОДИКА ИЗМЕРЕНИЙ ДИПОЛЬНОЕ ОСЕВОЕ ЗОНДИРОВАНИЕ ДВУХРАЗНОСНОЕ ЭЛЕКТРОПРОФИЛИРОВАНИЕ ПИТАЮЩАЯ ЛИНИЯ ЗАЗЕМЛЯЕМЫЙ ГАЛЬВАНИЧЕСКИЙ ДИПОЛЬ АВ = 2 м, I = 0. 01 15 м. А, f = 625 Гц БЕСКОНТАКТНЫЙ ЕМКОСТНОЙ ДИПОЛЬ АВ = 2 м, I = 1 м. А, f = 625 Гц ПРИЕМНАЯ ЛИНИЯ ЭЛЕКТРИЧЕСКАЯ АНТЕННА МN = 1 м, U = 1. 5 мк. В 2000 м. В МN = 1 м, U = 50 500 мк. В ДЕЙСТВУЮЩИЕ РАЗНОСЫ 2. 5, 3. 5, 5, 7. 5, 10, 15, 20, 25, 30, 40, 50 м 10, 30 м РАССТОЯНИЕ МЕЖДУ ТОЧКАМИ НАБЛЮДЕНИЯ 100 м, 25 50 м 10 м

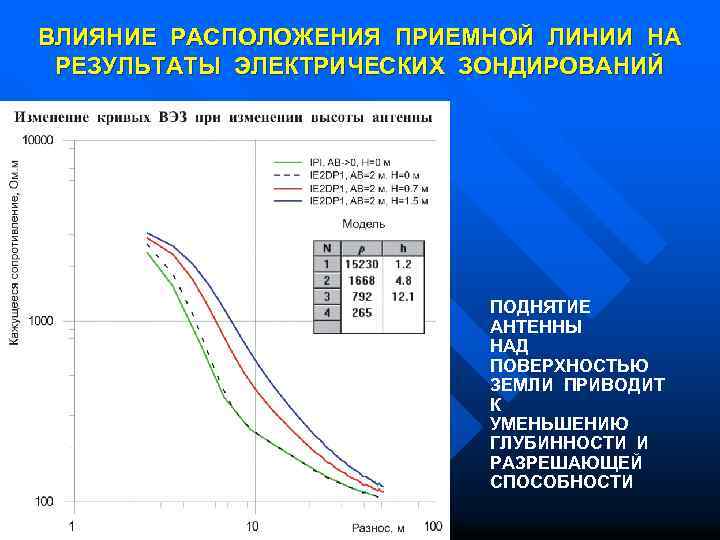

ВЛИЯНИЕ РАСПОЛОЖЕНИЯ ПРИЕМНОЙ ЛИНИИ НА РЕЗУЛЬТАТЫ ЭЛЕКТРИЧЕСКИХ ЗОНДИРОВАНИЙ ПОДНЯТИЕ АНТЕННЫ НАД ПОВЕРХНОСТЬЮ ЗЕМЛИ ПРИВОДИТ К УМЕНЬШЕНИЮ ГЛУБИННОСТИ И РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ

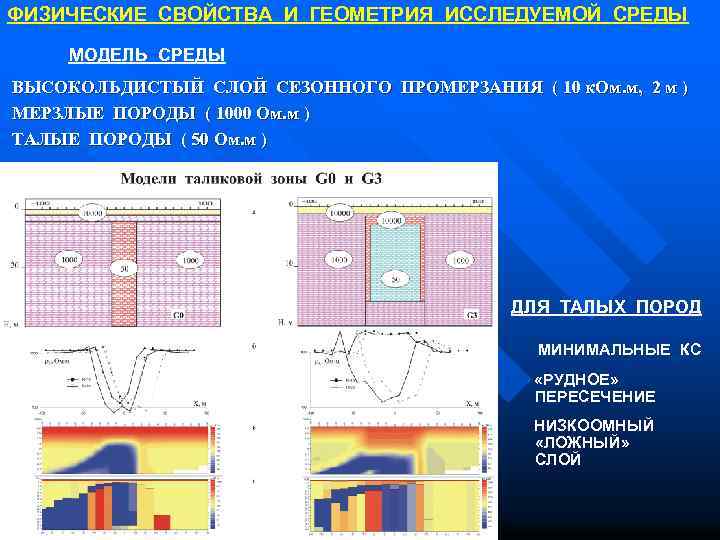

ФИЗИЧЕСКИЕ СВОЙСТВА И ГЕОМЕТРИЯ ИССЛЕДУЕМОЙ СРЕДЫ МОДЕЛЬ СРЕДЫ ВЫСОКОЛЬДИСТЫЙ СЛОЙ СЕЗОННОГО ПРОМЕРЗАНИЯ ( 10 к. Ом. м, 2 м ) МЕРЗЛЫЕ ПОРОДЫ ( 1000 Ом. м ) ТАЛЫЕ ПОРОДЫ ( 50 Ом. м ) ДЛЯ ТАЛЫХ ПОРОД МИНИМАЛЬНЫЕ КС «РУДНОЕ» ПЕРЕСЕЧЕНИЕ НИЗКООМНЫЙ «ЛОЖНЫЙ» СЛОЙ

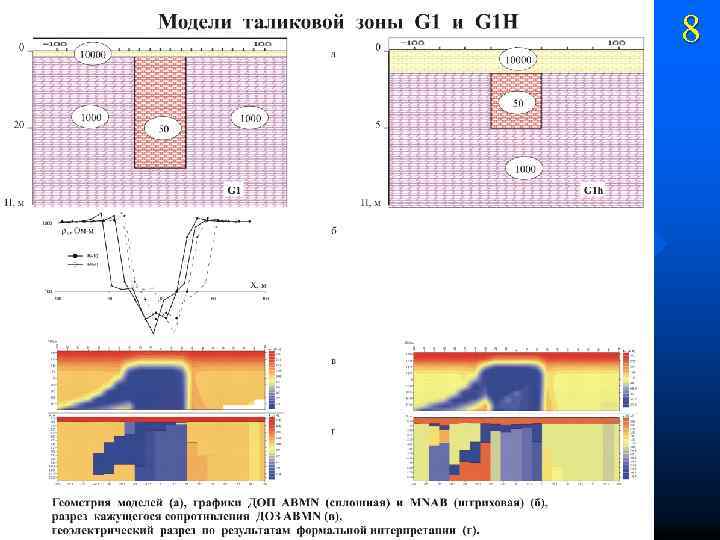

8

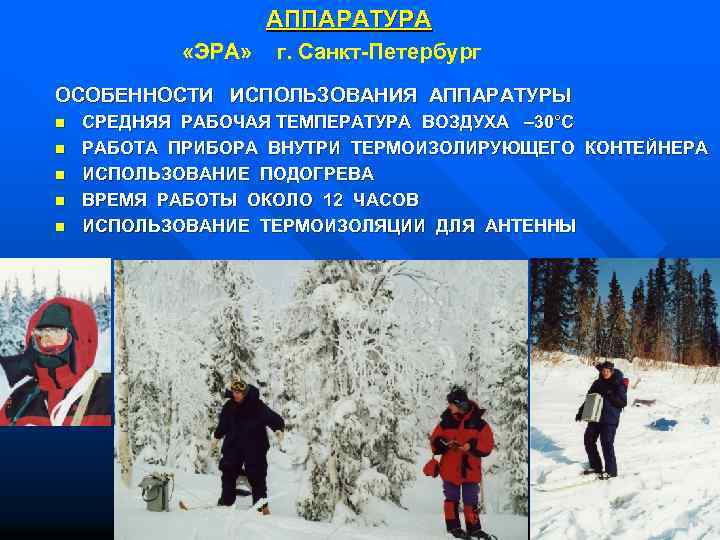

АППАРАТУРА «ЭРА» г. Санкт-Петербург ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ АППАРАТУРЫ n n n СРЕДНЯЯ РАБОЧАЯ ТЕМПЕРАТУРА ВОЗДУХА – 30°С РАБОТА ПРИБОРА ВНУТРИ ТЕРМОИЗОЛИРУЮЩЕГО КОНТЕЙНЕРА ИСПОЛЬЗОВАНИЕ ПОДОГРЕВА ВРЕМЯ РАБОТЫ ОКОЛО 12 ЧАСОВ ИСПОЛЬЗОВАНИЕ ТЕРМОИЗОЛЯЦИИ ДЛЯ АНТЕННЫ

КАЧЕСТВЕННЫЙ АНАЛИЗ ДАННЫХ ЗОНДИРОВАНИЙ 0 -22 км 33 22 -39. 5 км 222 ГЕОМЕТРИЯ МОДЕЛИ: H 1 = 1. 1 -1. 2 м H 2 = 4. 8 -5. 9 м H 3 = 11 - 12 м 76 75 39. 5 -69 км ТАЛЫЕ КРИВЫЕ: РАСТЯНУТЫ ПО ОСИ КС СМЕЩЕНЫ НА ПОРЯДОК СВОЙСТВА МОДЕЛИ: ИЗМЕНЯЮТСЯ В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ, ЛИТОЛОГИИ, МИНЕРАЛИЗАЦИИ 188 83

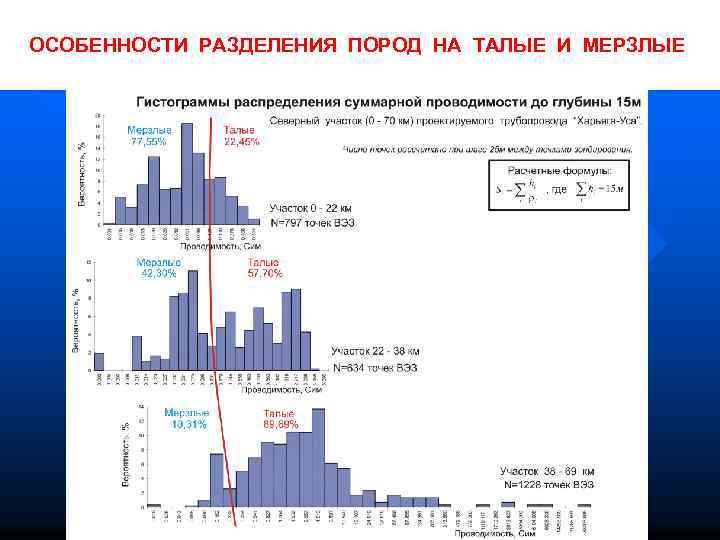

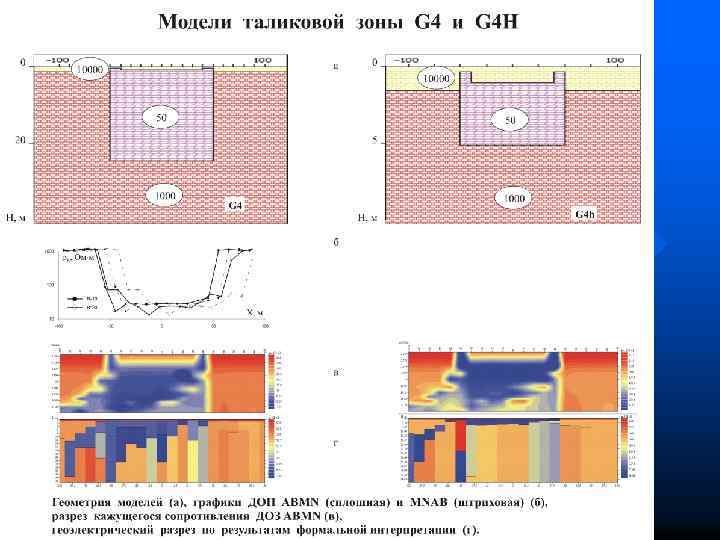

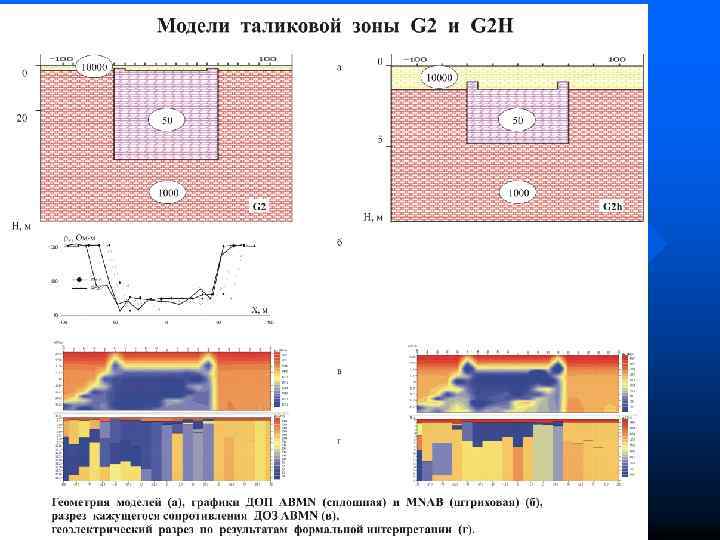

ОСОБЕННОСТИ РАЗДЕЛЕНИЯ ПОРОД НА ТАЛЫЕ И МЕРЗЛЫЕ

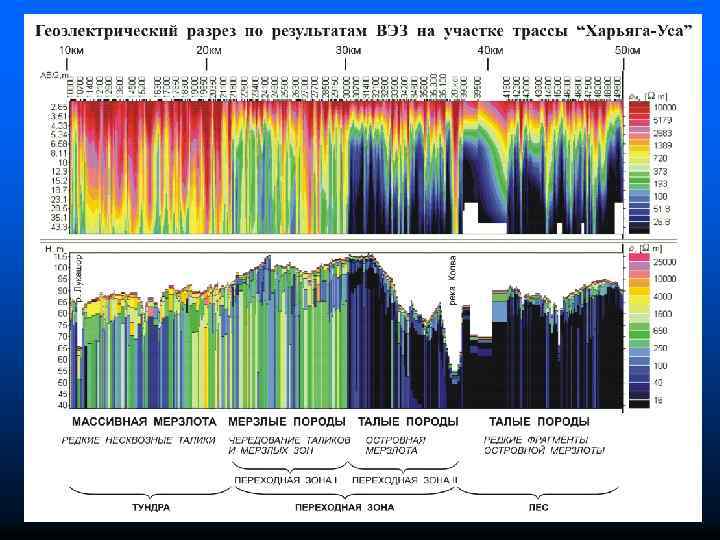

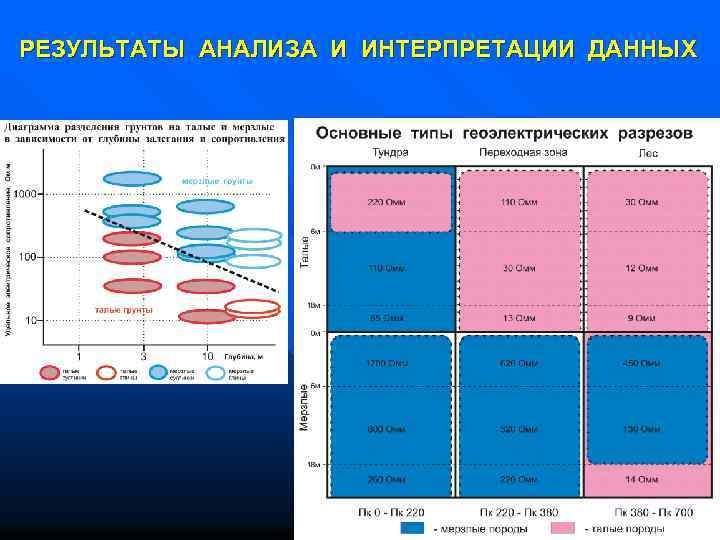

РЕЗУЛЬТАТЫ АНАЛИЗА И ИНТЕРПРЕТАЦИИ ДАННЫХ
