МФК МГУ 2014 Лёд и снег в меняющемся

МФК МГУ, 2014 Лёд и снег в меняющемся мире. Тема 12 Защита от снежных лавин доцент, к. г. н. Володичева Наталья Андреевна

Защита от снежных лавин. Часть 1. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

ПРОТИВОЛАВИННЫЕ МЕРОПРИЯТИЯ 1. Профилактические мероприятия для защиты от лавин Категория мероприятий Группы мероприятий Районы применения 1 2 3 Организационноадминистративные и хозяйственные, научные исследования Оценка лавинной опасности, изучение строения и свойств снега, составление карт лавинной опасности Безопасное ние объектов Горные районы размеще- Нелавиноопасные участки в горах Организация снегола- Лавиноопасные районы винной и спасатель-ной средней и сильной степени службы лавинной опасности Природоохранные мероприятия Лавиноопасные районы Оповещениенаселе-ния и рекреантов Лавиноопасные районы 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

Лавиноопасные территории Мира. Т. Г. Глазовская, 1992 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

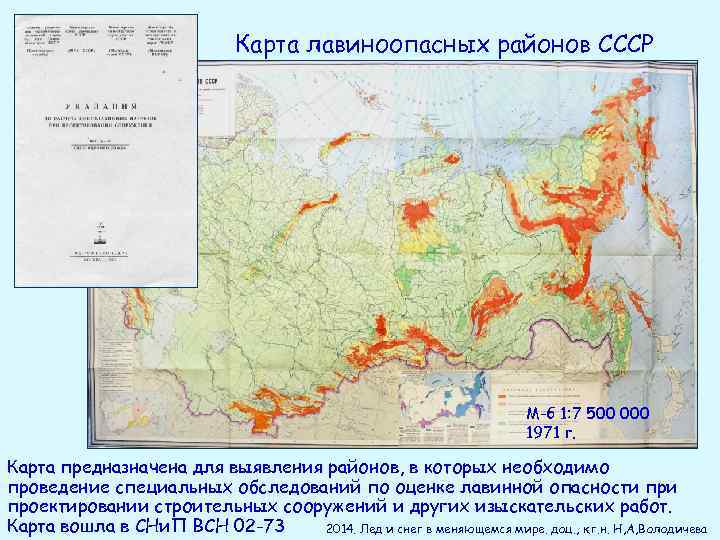

Карта лавиноопасных районов СССР М-б 1: 7 500 000 1971 г. Карта предназначена для выявления районов, в которых необходимо проведение специальных обследований по оценке лавинной опасности проектировании строительных сооружений и других изыскательских работ. Карта вошла в СНи. П ВСН 02 -73 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

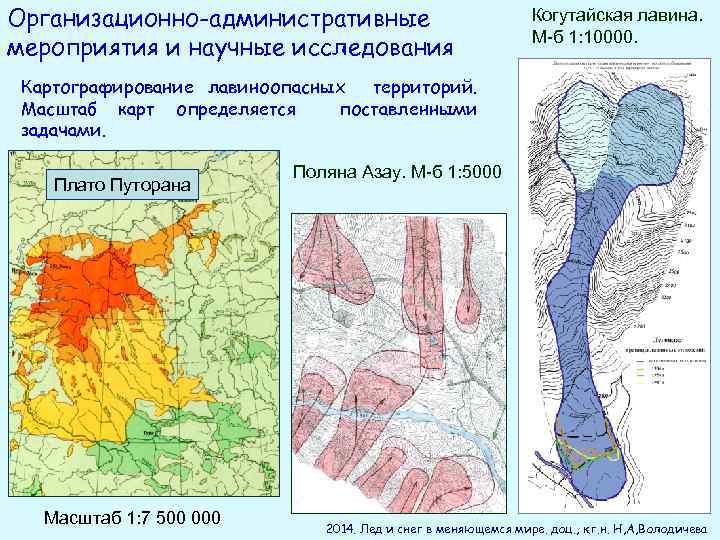

Организационно-административные мероприятия и научные исследования Когутайская лавина. М-б 1: 10000. Картографирование лавиноопасных территорий. Масштаб карт определяется поставленными задачами. Плато Путорана Масштаб 1: 7 500 000 Поляна Азау. М-б 1: 5000 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

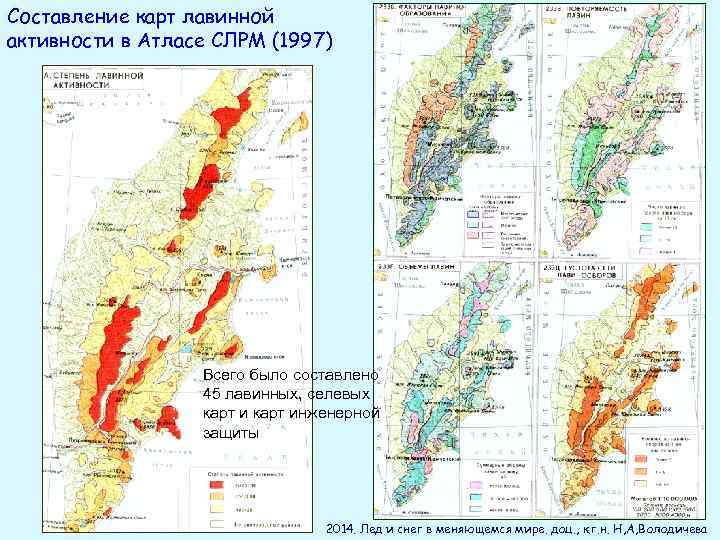

Составление карт лавинной активности в Атласе СЛРМ (1997) Всего было составлено 45 лавинных, селевых карт инженерной защиты 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

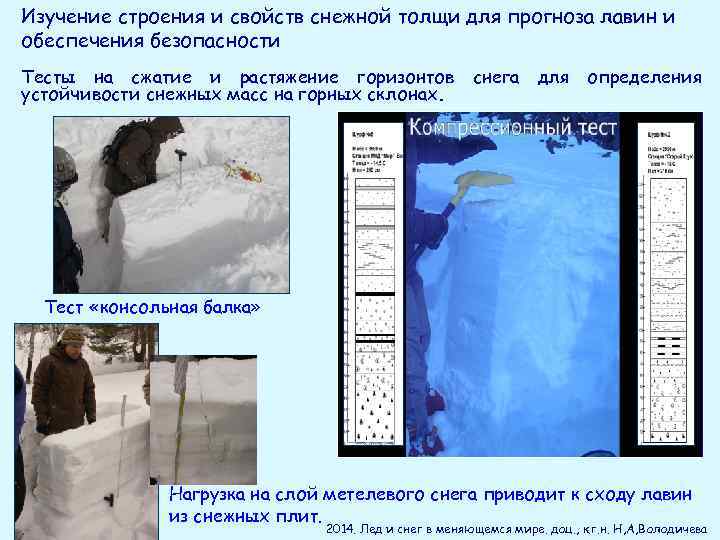

Изучение строения и свойств снежной толщи для прогноза лавин и обеспечения безопасности Тесты на сжатие и растяжение горизонтов устойчивости снежных масс на горных склонах. снега для определения Тест «консольная балка» Нагрузка на слой метелевого снега приводит к сходу лавин из снежных плит. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

Профилактические мероприятия. Предупреждение об опасности населения и рекреантов 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

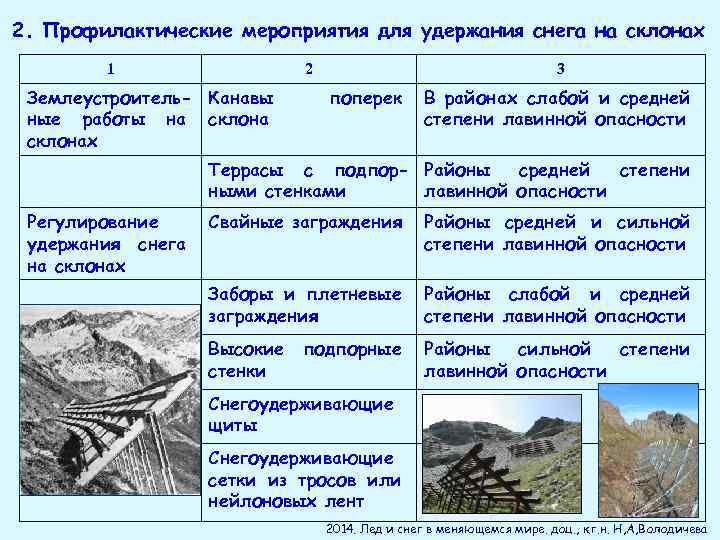

2. Профилактические мероприятия для удержания снега на склонах 1 2 Землеустроитель- Канавы ные работы на склонах 3 поперек В районах слабой и средней степени лавинной опасности Террасы с подпор- Районы средней степени ными стенками лавинной опасности Регулирование удержания снега на склонах Свайные заграждения Районы средней и сильной степени лавинной опасности Заборы и плетневые заграждения Районы слабой и средней степени лавинной опасности Высокие стенки Районы сильной степени лавинной опасности подпорные Снегоудерживающие щиты Снегоудерживающие сетки из тросов или нейлоновых лент 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

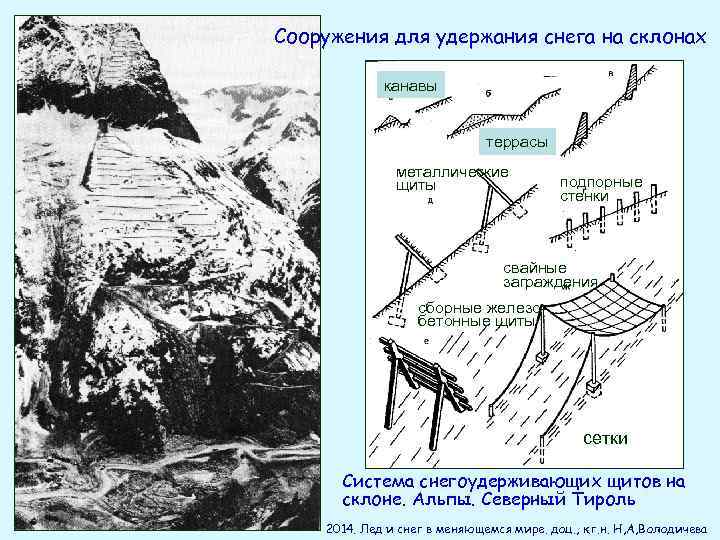

Сооружения для удержания снега на склонах канавы террасы металлические щиты подпорные стенки свайные заграждения сборные железобетонные щиты сетки Система снегоудерживающих щитов на склоне. Альпы. Северный Тироль 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

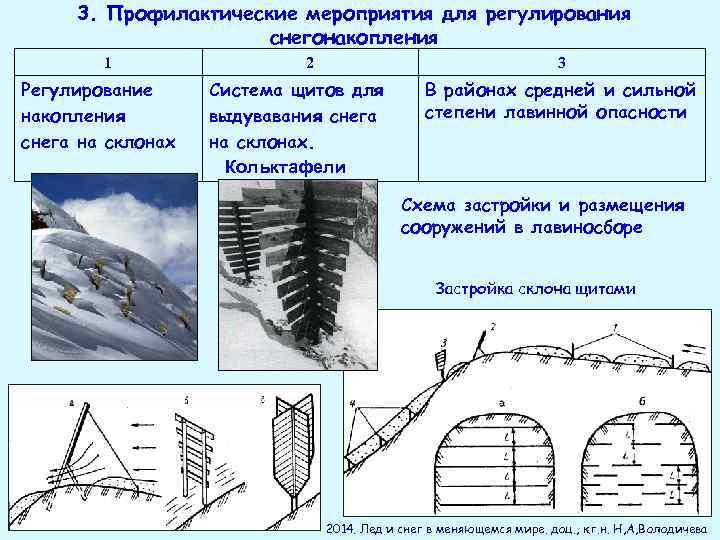

3. Профилактические мероприятия для регулирования снегонакопления 1 Регулирование накопления снега на склонах 2 3 Система щитов для выдувавания снега на склонах. Кольктафели В районах средней и сильной степени лавинной опасности Схема застройки и размещения сооружений в лавиносборе Застройка склона щитами 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

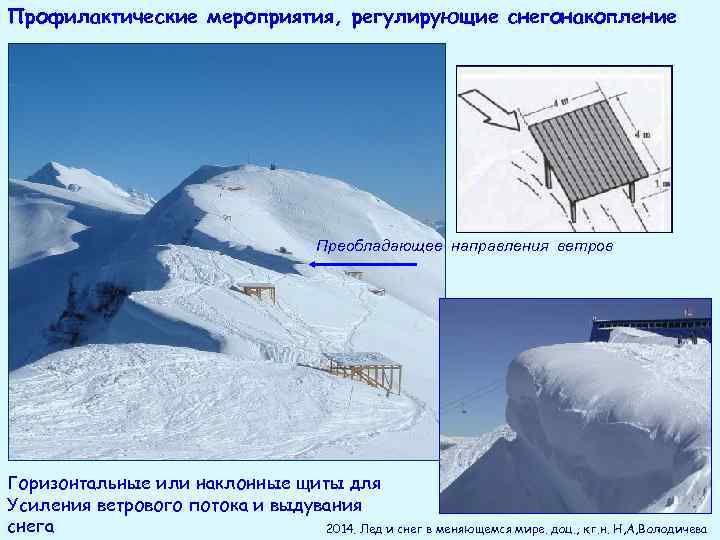

Профилактические мероприятия, регулирующие снегонакопление Выдувающий щит Преобладающее направления ветров Горизонтальные или наклонные щиты для Усиления ветрового потока и выдувания снега 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

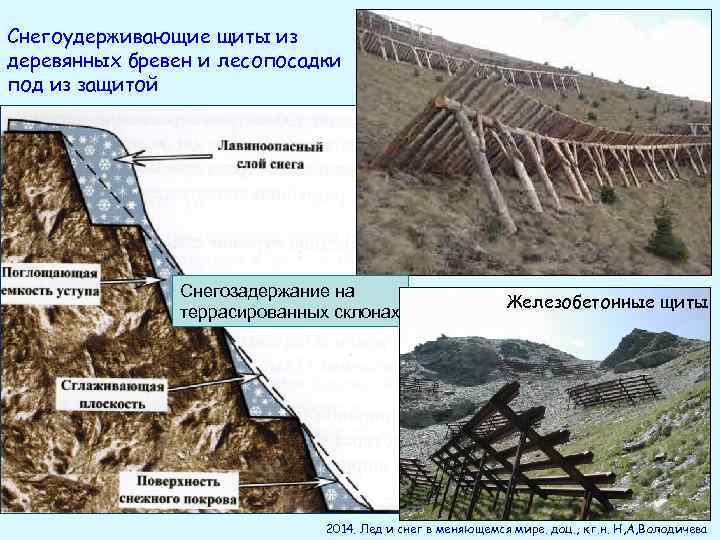

Снегоудерживающие щиты из деревянных бревен и лесопосадки под из защитой Снегозадержание на террасированных склонах Железобетонные щиты 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

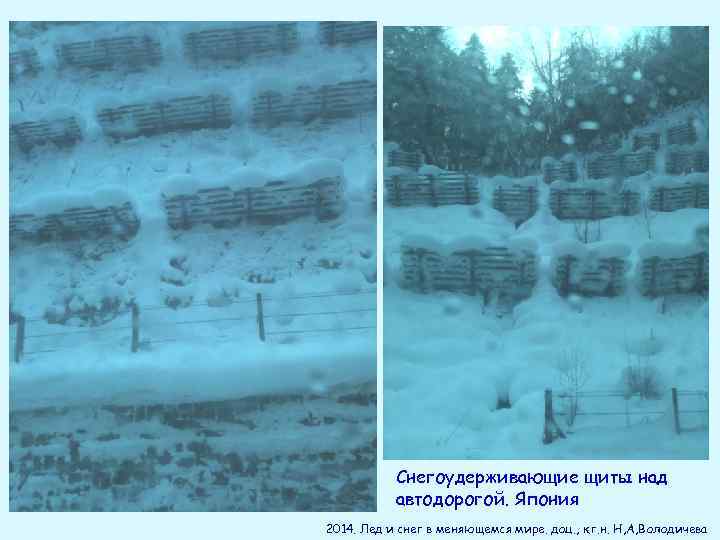

Снегоудерживающие щиты над автодорогой. Япония 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

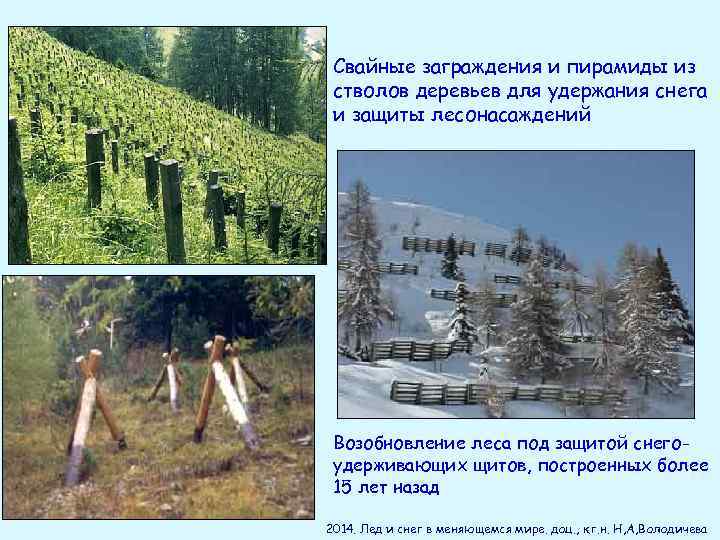

Свайные заграждения и пирамиды из стволов деревьев для удержания снега и защиты лесонасаждений Возобновление леса под защитой снегоудерживающих щитов, построенных более 15 лет назад 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

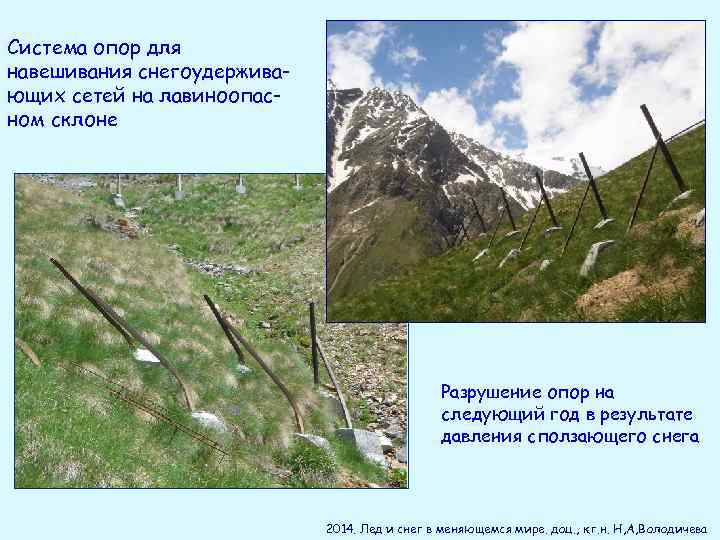

Система опор для навешивания снегоудерживающих сетей на лавиноопасном склоне Разрушение опор на следующий год в результате давления сползающего снега 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

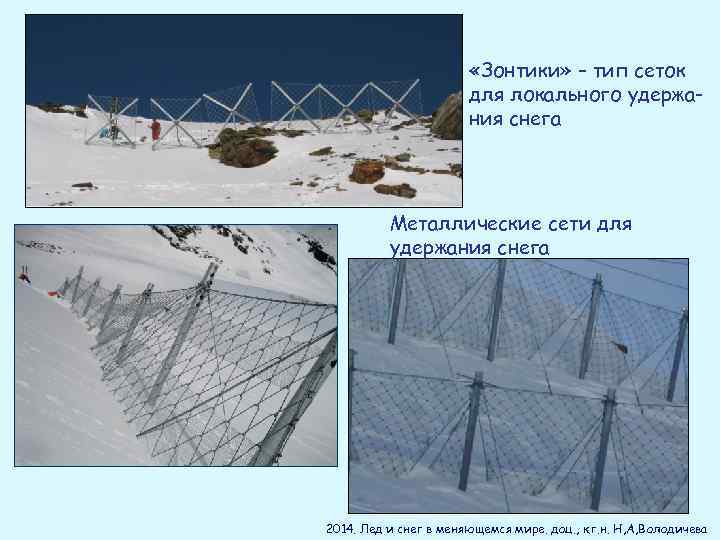

«Зонтики» – тип сеток для локального удержания снега Металлические сети для удержания снега 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

Защита от снежных лавин. Часть 2 Защита от лавин, часть 2. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

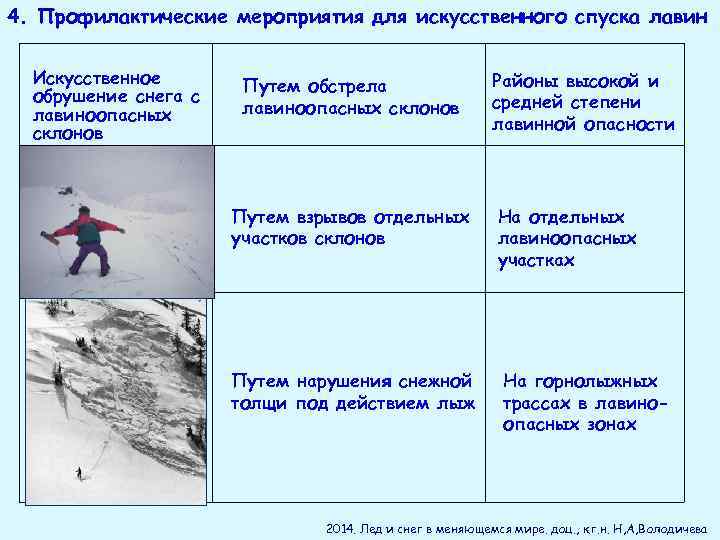

4. Профилактические мероприятия для искусственного спуска лавин Искусственное обрушение снега с лавиноопасных склонов Путем обстрела лавиноопасных склонов Путем взрывов отдельных участков склонов Путем нарушения снежной толщи под действием лыж Районы высокой и средней степени лавинной опасности На отдельных лавиноопасных участках На горнолыжных трассах в лавиноопасных зонах 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

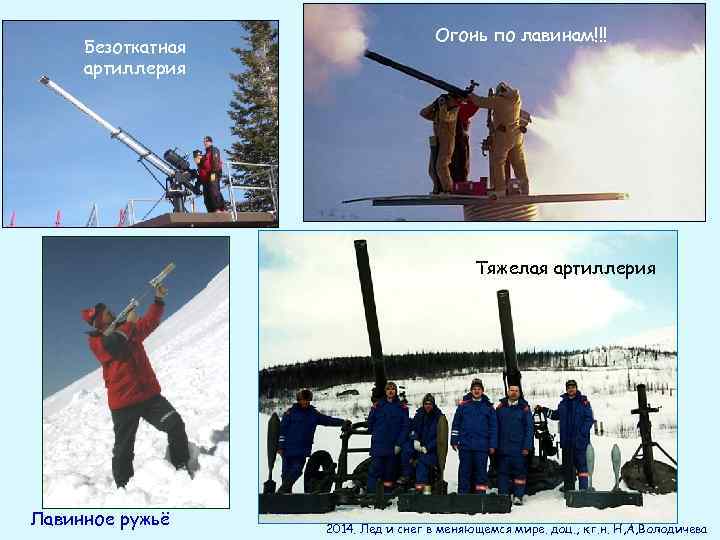

Безоткатная артиллерия Огонь по лавинам!!! Тяжелая артиллерия Лавинное ружьё 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

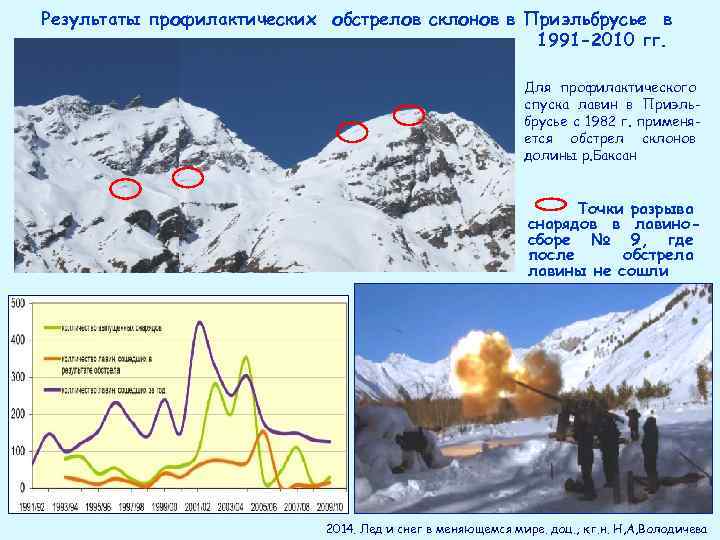

Результаты профилактических обстрелов склонов в Приэльбрусье в 1991 -2010 гг. Для профилактического спуска лавин в Приэльбрусье с 1982 г. применяется обстрел склонов долины р. Баксан Точки разрыва снарядов в лавиносборе № 9, где после обстрела лавины не сошли 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

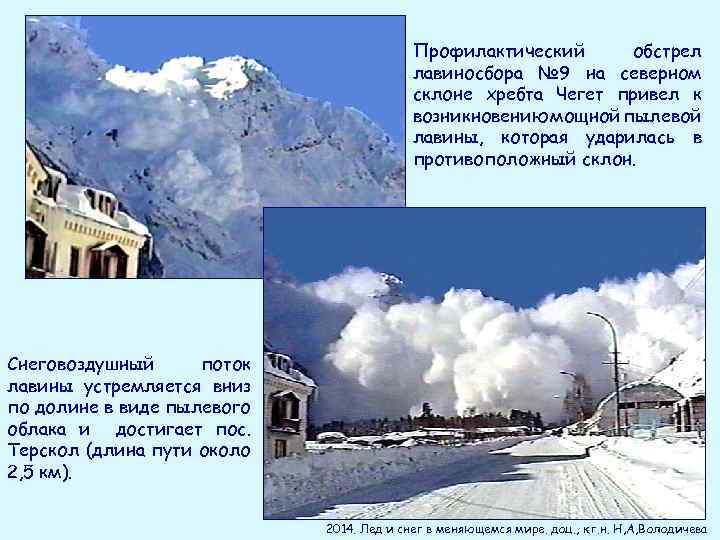

Профилактический обстрел лавиносбора № 9 на северном склоне хребта Чегет привел к возникновению мощной пылевой лавины, которая ударилась в противоположный склон. Снеговоздушный поток лавины устремляется вниз по долине в виде пылевого облака и достигает пос. Терскол (длина пути около 2, 5 км). 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

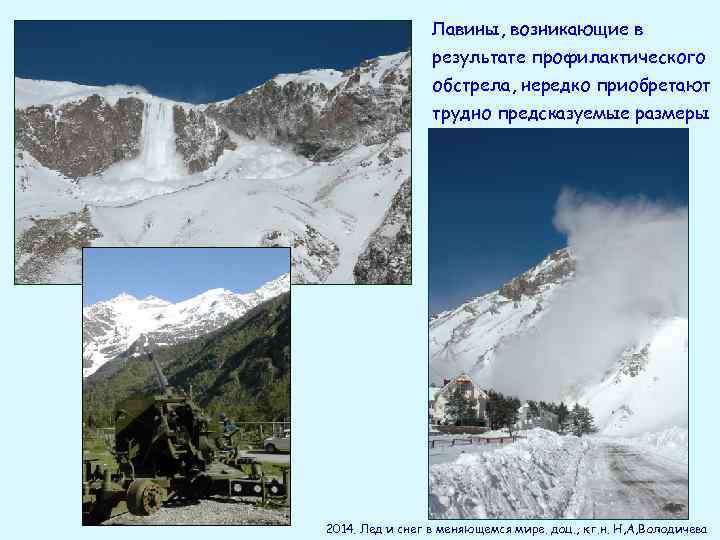

Лавины, возникающие в результате профилактического обстрела, нередко приобретают трудно предсказуемые размеры 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

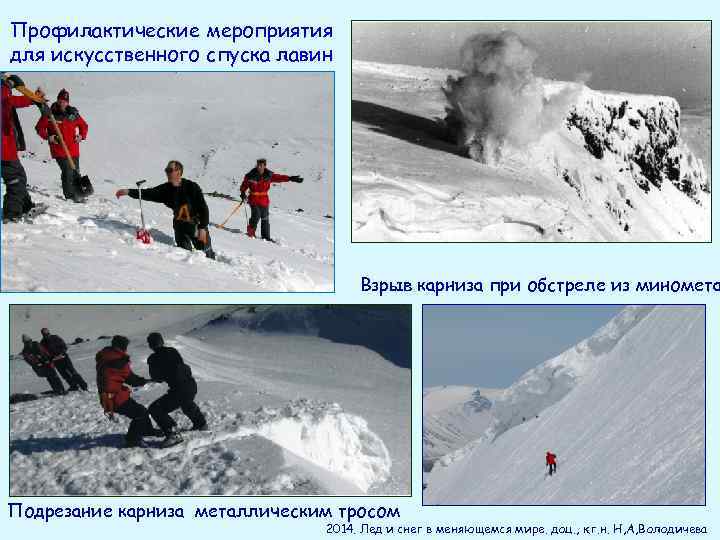

Профилактические мероприятия для искусственного спуска лавин Взрыв карниза при обстреле из миномета Подрезание карниза металлическим тросом 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

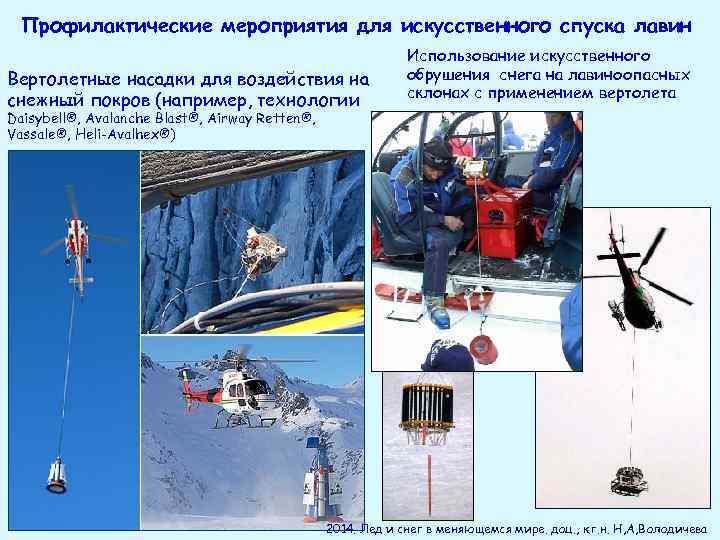

Профилактические мероприятия для искусственного спуска лавин Вертолетные насадки для воздействия на снежный покров (например, технологии Использование искусственного обрушения снега на лавиноопасных склонах с применением вертолета Daisybell®, Avalanche Blast®, Airway Retten®, Vassale®, Heli-Avalhex®) 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

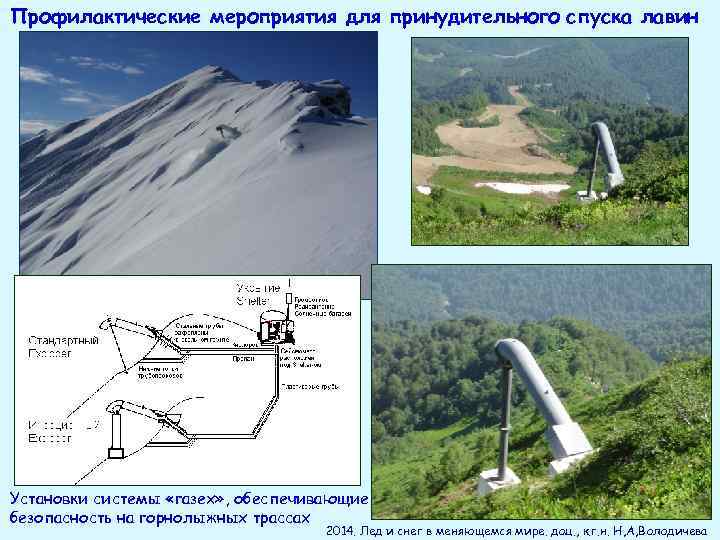

Профилактические мероприятия для принудительного спуска лавин Установки системы «газех» , обеспечивающие безопасность на горнолыжных трассах 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

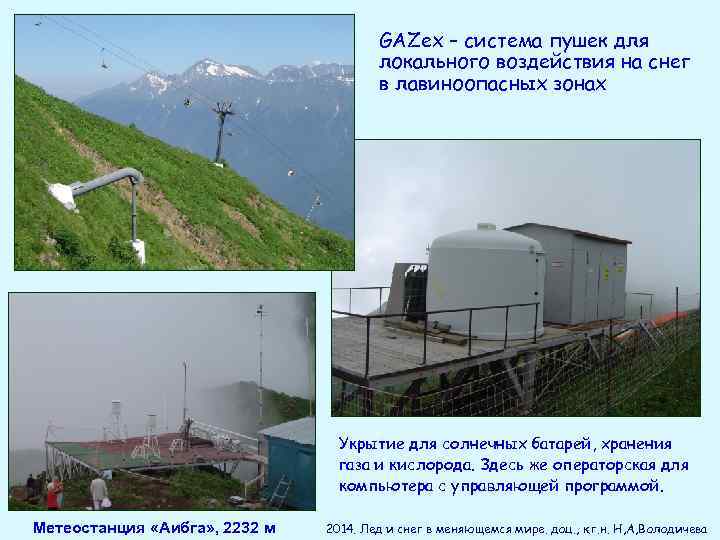

GAZex – система пушек для локального воздействия на снег в лавиноопасных зонах Укрытие для солнечных батарей, хранения газа и кислорода. Здесь же операторская для компьютера с управляющей программой. Метеостанция «Аибга» , 2232 м 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

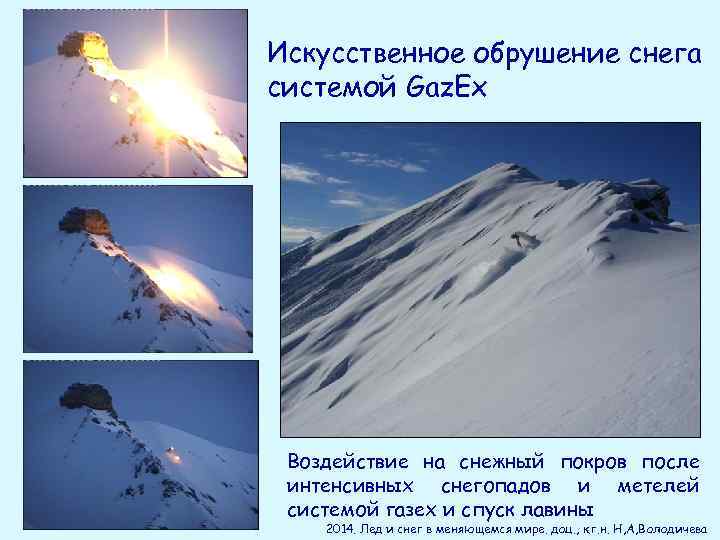

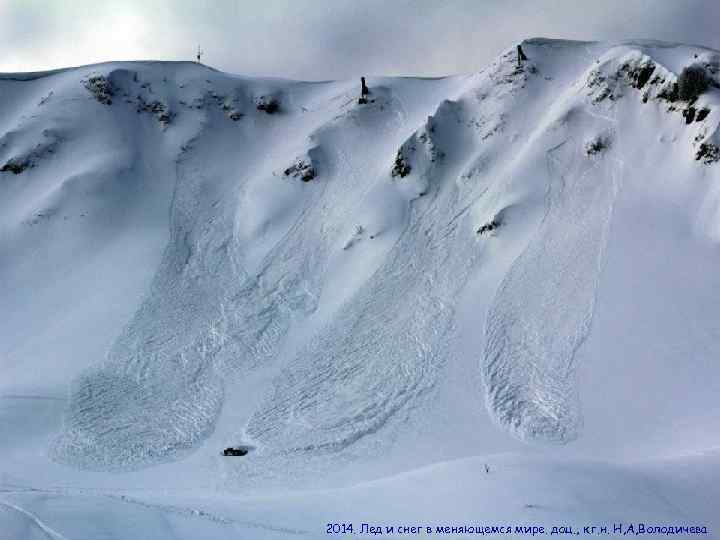

Искусственное обрушение снега системой Gaz. Ex Воздействие на снежный покров после интенсивных снегопадов и метелей системой газех и спуск лавины 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

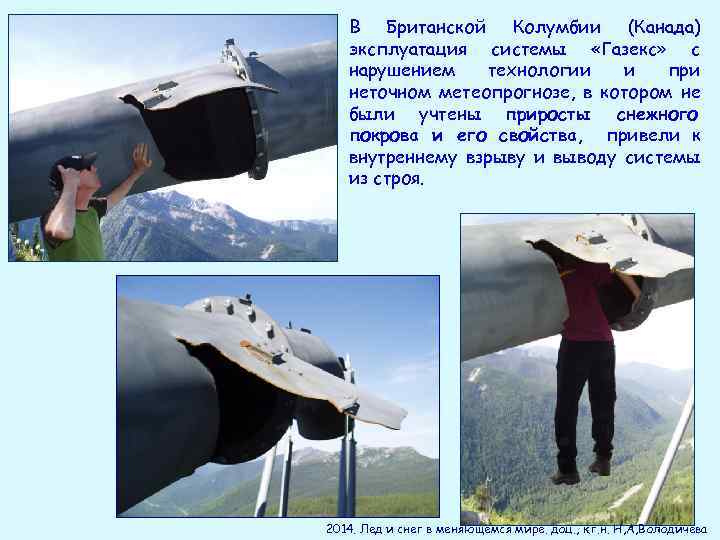

В Британской Колумбии (Канада) эксплуатация системы «Газекс» с нарушением технологии и при неточном метеопрогнозе, в котором не были учтены приросты снежного покрова и его свойства, привели к внутреннему взрыву и выводу системы из строя. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

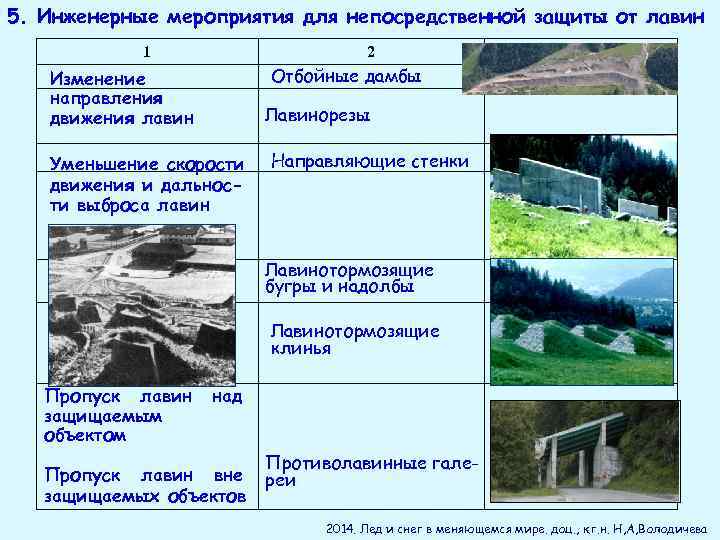

5. Инженерные мероприятия для непосредственной защиты от лавин 1 2 3 Отбойные дамбы Изменение направления движения лавин Лавинорезы Уменьшение скорости движения и дальности выброса лавин Направляющие стенки - «» - Лавинотормозящие бугры и надолбы Лавинотормозящие клинья Пропуск лавин защищаемым объектом - «» - над Пропуск лавин вне защищаемых объектов Противолавинные галереи 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

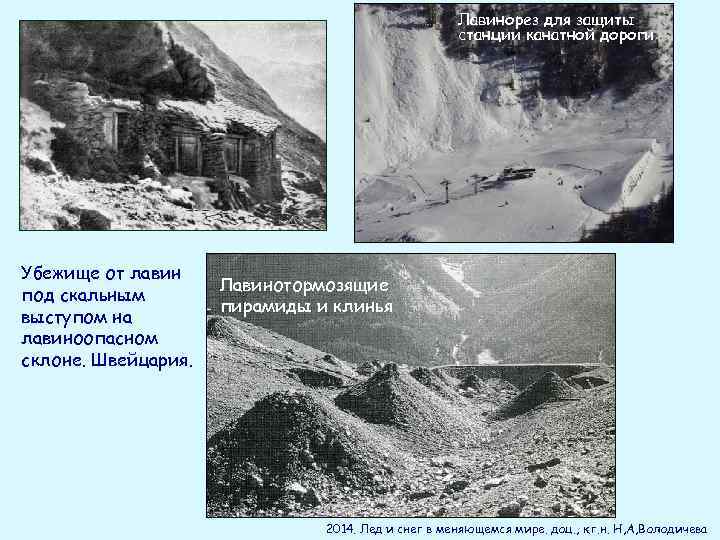

Лавинорез для защиты станции канатной дороги Убежище от лавин под скальным выступом на лавиноопасном склоне. Швейцария. Лавинотормозящие пирамиды и клинья 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

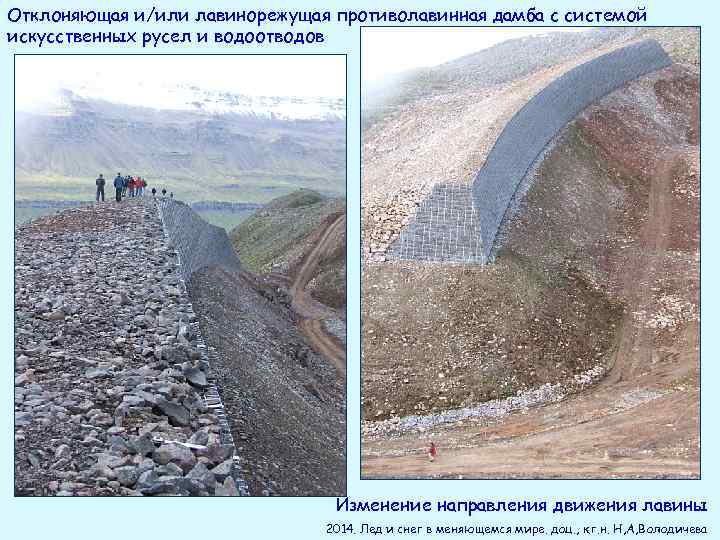

Отклоняющая и/или лавинорежущая противолавинная дамба с системой искусственных русел и водоотводов Изменение направления движения лавины 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

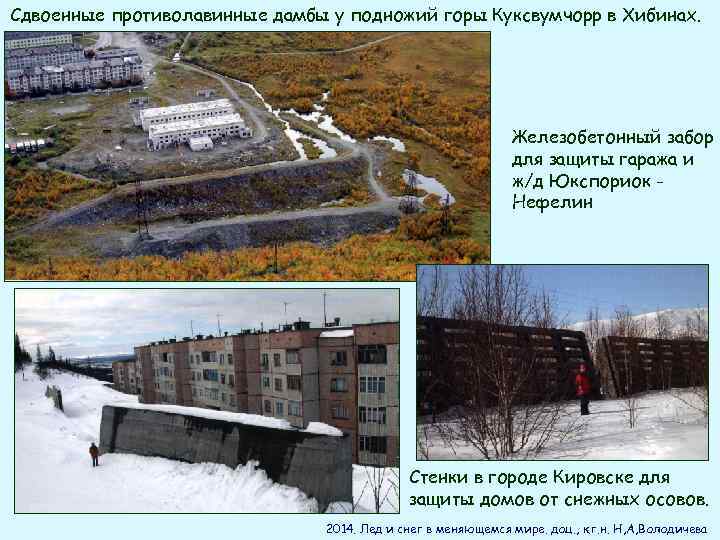

Сдвоенные противолавинные дамбы у подножий горы Куксвумчорр в Хибинах. Железобетонный забор для защиты гаража и ж/д Юкспориок Нефелин Стенки в городе Кировске для защиты домов от снежных осовов. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

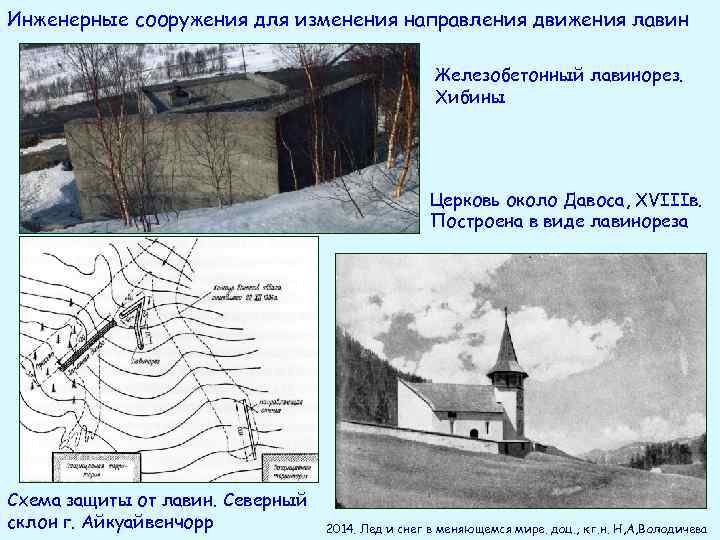

Инженерные сооружения для изменения направления движения лавин Железобетонный лавинорез. Хибины Церковь около Давоса, XVIIIв. Построена в виде лавинореза Схема защиты от лавин. Северный склон г. Айкуайвенчорр 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

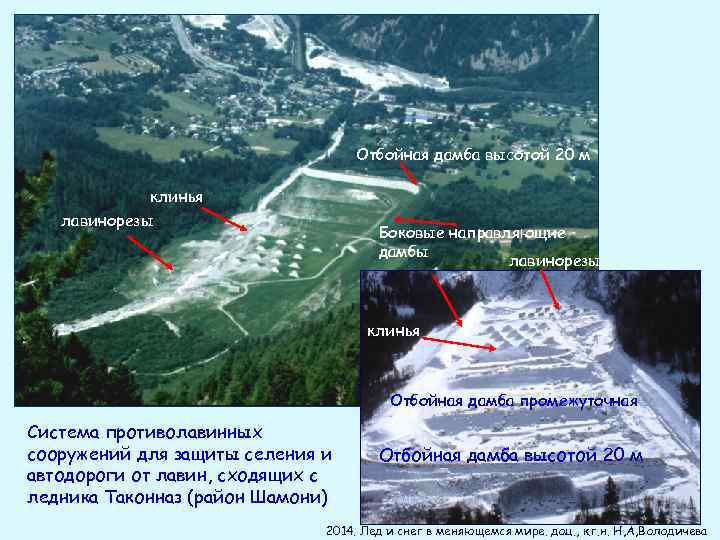

Отбойная дамба высотой 20 м клинья лавинорезы Боковые направляющие дамбы лавинорезы клинья Отбойная дамба промежуточная Система противолавинных сооружений для защиты селения и автодороги от лавин, сходящих с ледника Таконназ (район Шамони) Отбойная дамба высотой 20 м 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

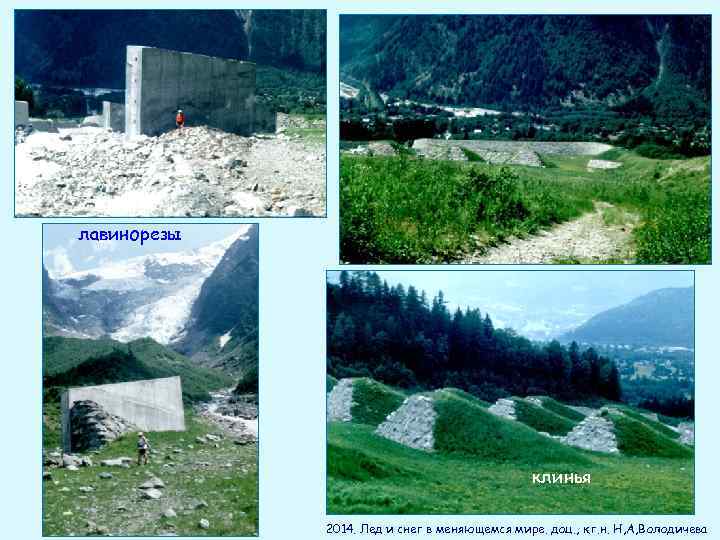

лавинорезы клинья 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

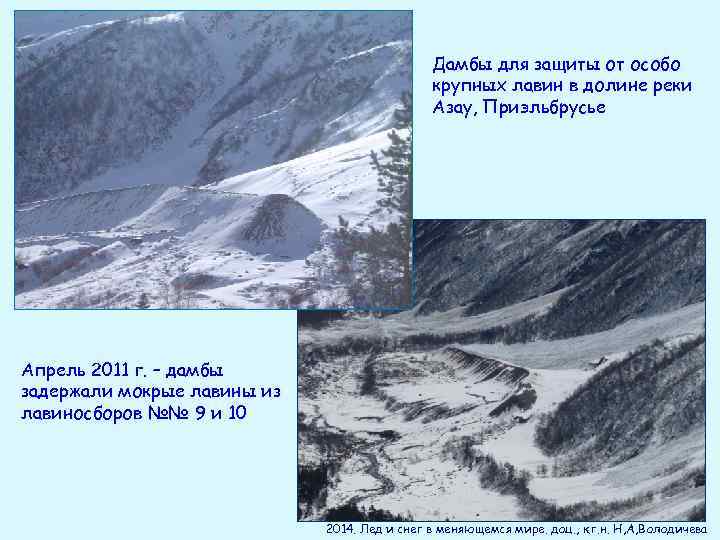

Дамбы для защиты от особо крупных лавин в долине реки Азау, Приэльбрусье Апрель 2011 г. – дамбы задержали мокрые лавины из лавиносборов №№ 9 и 10 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

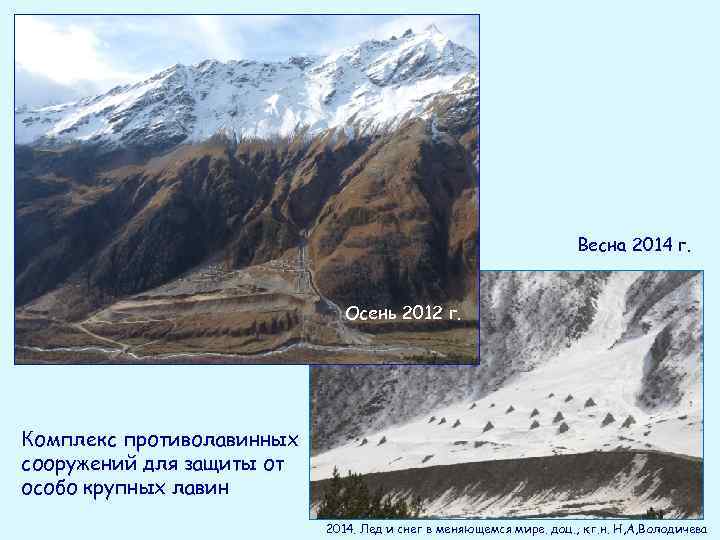

Весна 2014 г. Осень 2012 г. Комплекс противолавинных сооружений для защиты от особо крупных лавин 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

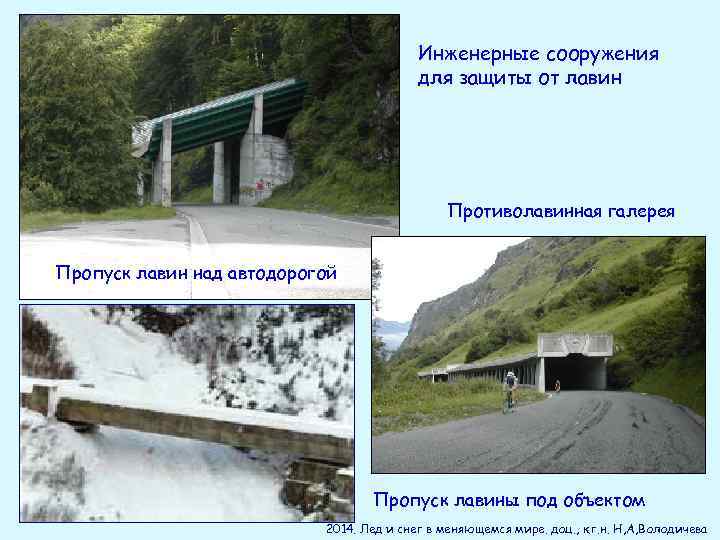

Инженерные сооружения для защиты от лавин Противолавинная галерея Пропуск лавин над автодорогой Пропуск лавины под объектом 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

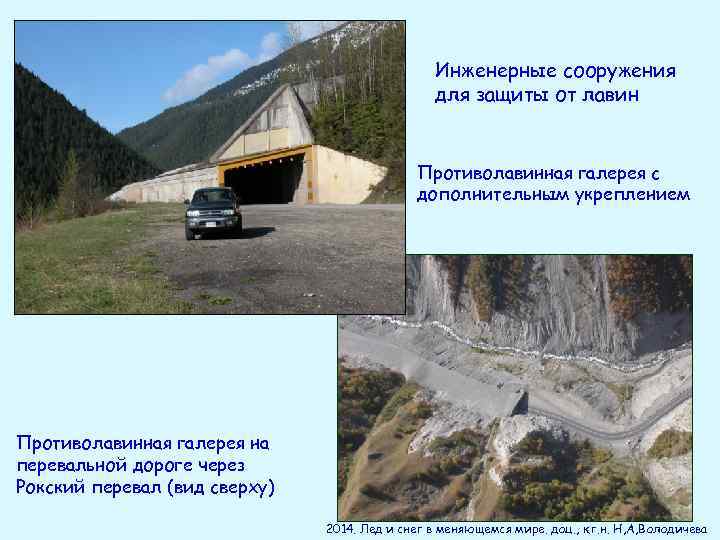

Инженерные сооружения для защиты от лавин Противолавинная галерея с дополнительным укреплением Противолавинная галерея на перевальной дороге через Рокский перевал (вид сверху) 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

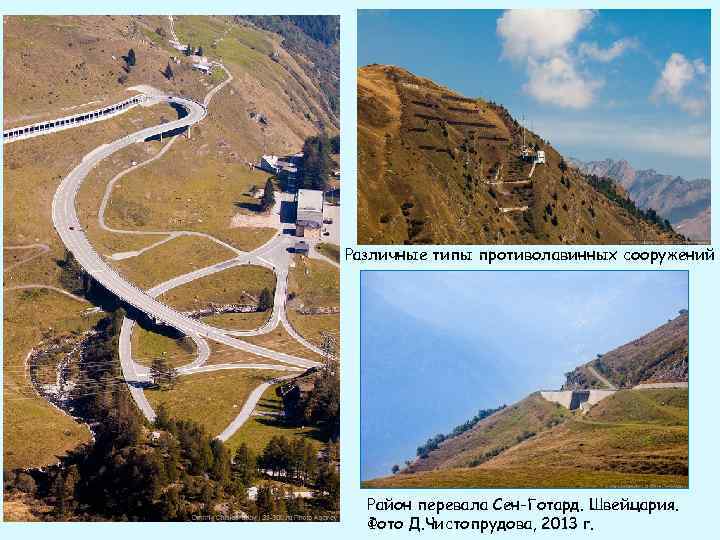

Различные типы противолавинных сооружений Район перевала Сен-Готард. Швейцария. Фото Д. Чистопрудова, 2013 г.

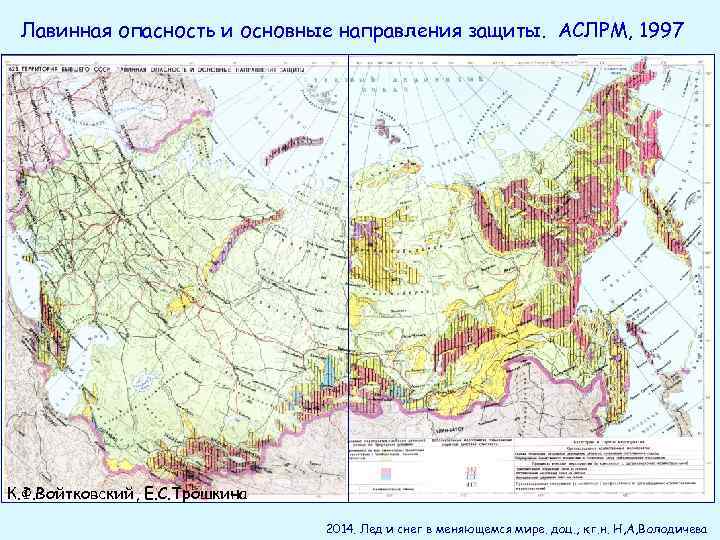

Лавинная опасность и основные направления защиты. АСЛРМ, 1997 К. Ф. Войтковский, Е. С. Трошкина 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

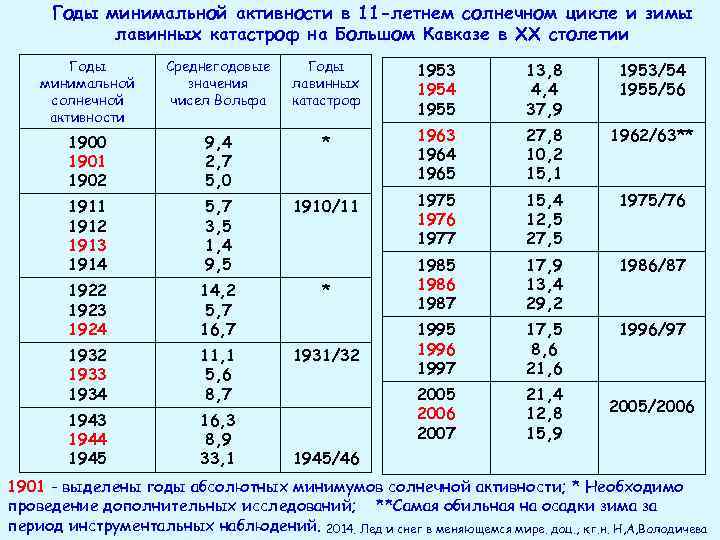

Годы минимальной активности в 11 -летнем солнечном цикле и зимы лавинных катастроф на Большом Кавказе в ХХ столетии Годы минимальной солнечной активности Среднегодовые значения чисел Вольфа Годы лавинных катастроф 1953 1954 1955 13, 8 4, 4 37, 9 1953/54 1955/56 1900 1901 1902 9, 4 2, 7 5, 0 * 1963 1964 1965 27, 8 10, 2 15, 1 1962/63** 1911 1912 1913 1914 5, 7 3, 5 1, 4 9, 5 1910/11 1975 1976 1977 15, 4 12, 5 27, 5 1975/76 14, 2 5, 7 16, 7 * 17, 9 13, 4 29, 2 1986/87 1922 1923 1924 1985 1986 1987 11, 1 5, 6 8, 7 1931/32 17, 5 8, 6 21, 6 1996/97 1932 1933 1934 1995 1996 1997 1943 1944 1945 16, 3 8, 9 33, 1 2005 2006 2007 21, 4 12, 8 15, 9 2005/2006 1945/46 1901 - выделены годы абсолютных минимумов солнечной активности; * Необходимо проведение дополнительных исследований; **Самая обильная на осадки зима за период инструментальных наблюдений. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

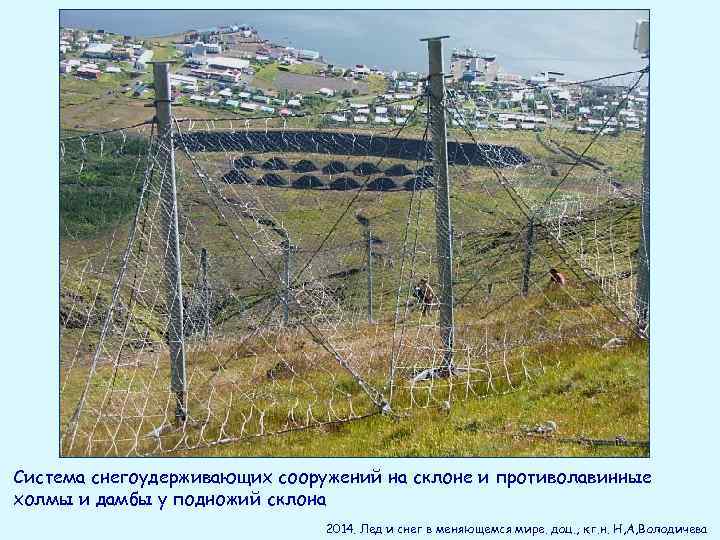

Система снегоудерживающих сооружений на склоне и противолавинные холмы и дамбы у подножий склона 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

Инженерные противолавинные сооружения должны применяться комплексно с учетом факторов лавинообразования, преобладающих типов лавин, изучения снеголавинного режима и научно обоснованного прогноза лавин. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

Спасибо за внимание!

2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева

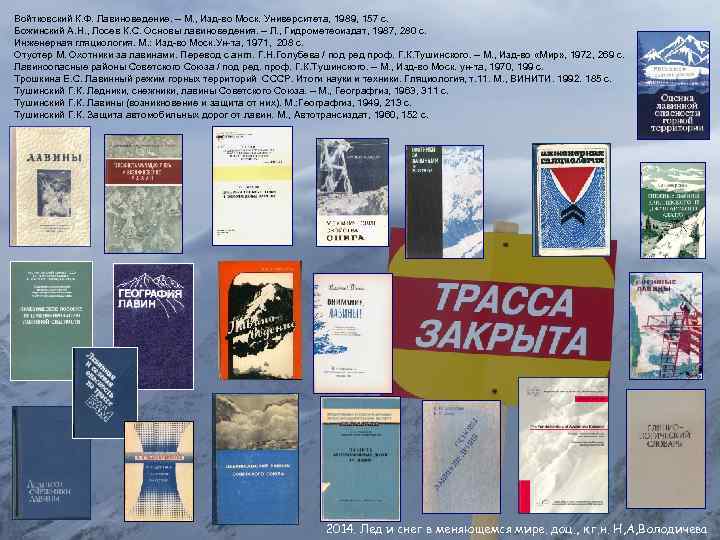

Войтковский К. Ф. Лавиноведение. – М. , Изд-во Моск. Университета, 1989, 157 с. Божинский А. Н. , Лосев К. С. Основы лавиноведения. – Л. , Гидрометеоиздат, 1987, 280 с. Инженерная гляциология. М. : Изд-во Моск. Ун-та, 1971, 208 с. Отуотер М. Охотники за лавинами. Перевод с англ. Г. Н. Голубева / под ред проф. Г. К. Тушинского. – М. , Изд-во «Мир» , 1972, 269 с. Лавиноопасные районы Советского Союза / под ред. проф. Г. К. Тушинского. – М. , Изд-во Моск. ун-та, 1970, 199 с. Трошкина Е. С. Лавинный режим горных территорий СССР. Итоги науки и техники. Гляциология, т. 11. М. , ВИНИТИ. 1992. 185 с. Тушинский Г. К. Ледники, снежники, лавины Советского Союза. – М. , Географгиз, 1963, 311 с. Тушинский Г. К. Лавины (возникновение и защита от них). М. : Географгиз, 1949, 213 с. Тушинский Г. К. Защита автомобильных дорог от лавин. М. , Автотрансиздат, 1960, 152 с. 2014. Лед и снег в меняющемся мире. доц. , к. г. н. Н, А, Володичева
