Международный государственный экологический университет им А Д Сахарова

Международный государственный экологический университет им. А. Д. Сахарова International Sakharov Environmental University Энергопреобразующие машины Тема 5 Кавитация и допустимая высота всасывания

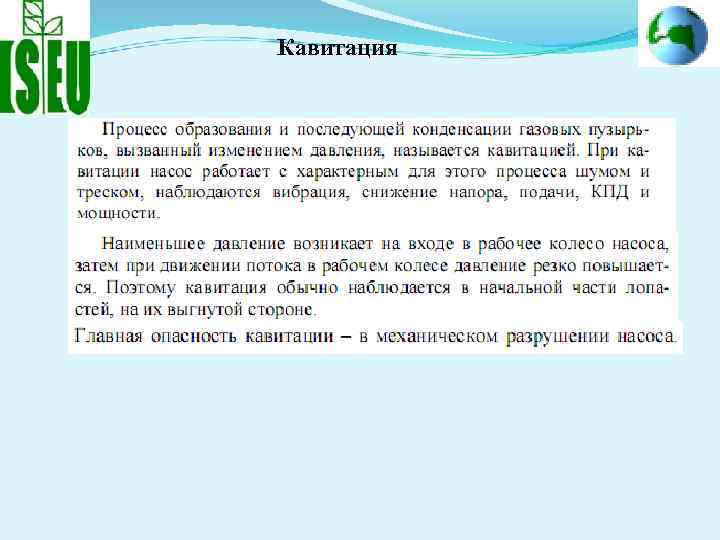

Кавитация

Меры предотвращения кавитации увеличеной шириной колеса на входе b 1. Применение узких рабочих колес снижает мощность и эффективность работы насоса. Основной метод предотвращения кавитации – создание такого давления на входе, при котором она отсутствует.

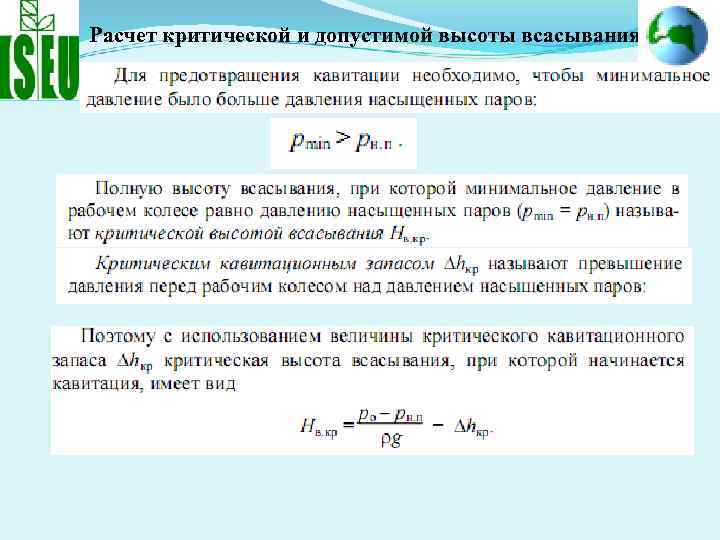

Расчет критической и допустимой высоты всасывания Рассмотрим движение среды на входе в насос. Уравнение Бернулли для всасывающей линии имеет вид

Расчет критической и допустимой высоты всасывания

Расчет критической и допустимой высоты всасывания

Расчет критической и допустимой высоты всасывания
