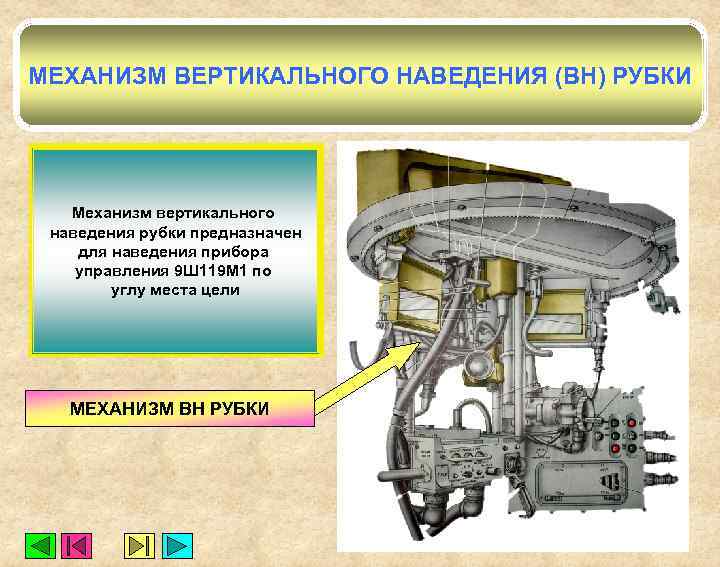

МЕХАНИЗМ ВЕРТИКАЛЬНОГО НАВЕДЕНИЯ (ВН) РУБКИ Механизм вертикального наведения рубки предназначен для наведения прибора управления 9 Ш 119 М 1 по углу места цели МЕХАНИЗМ ВН РУБКИ
ОБЩЕЕ УСТРОЙСТВО МЕХАНИЗМА ВН РУБКИ: КОРПУС ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ЧЕРВЯЧНАЯ ПЕРЕДАЧА ВЫХОДНОЙ ВАЛ-ШЕСТЕРНЯ ЗУБЧАТЫЙ СЕКТОР КРОНШТЕЙНА ПРИБОРА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИЙ ПРИВОД РУЧНОЙ ПРИВОД

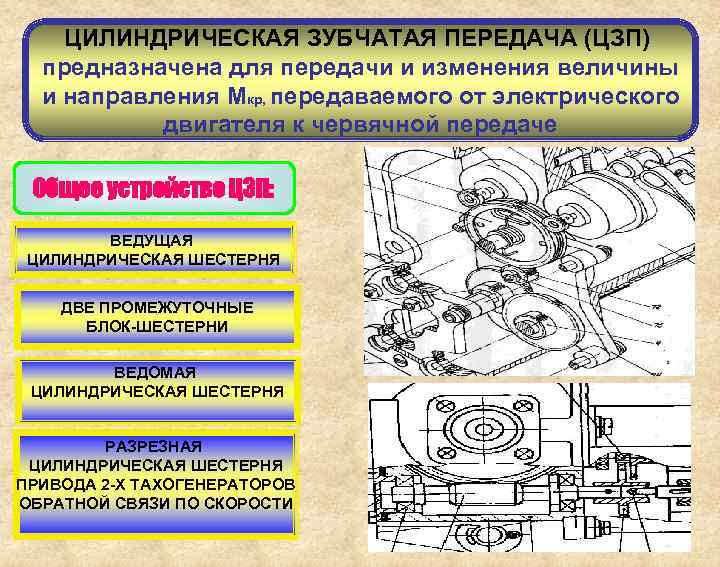

ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА (ЦЗП) предназначена для передачи и изменения величины и направления Мкр, передаваемого от электрического двигателя к червячной передаче Общее устройство ЦЗП: ВЕДУЩАЯ ЦИЛИНДРИЧЕСКАЯ ШЕСТЕРНЯ ДВЕ ПРОМЕЖУТОЧНЫЕ БЛОК-ШЕСТЕРНИ ВЕДОМАЯ ЦИЛИНДРИЧЕСКАЯ ШЕСТЕРНЯ РАЗРЕЗНАЯ ЦИЛИНДРИЧЕСКАЯ ШЕСТЕРНЯ ПРИВОДА 2 -Х ТАХОГЕНЕРАТОРОВ ОБРАТНОЙ СВЯЗИ ПО СКОРОСТИ

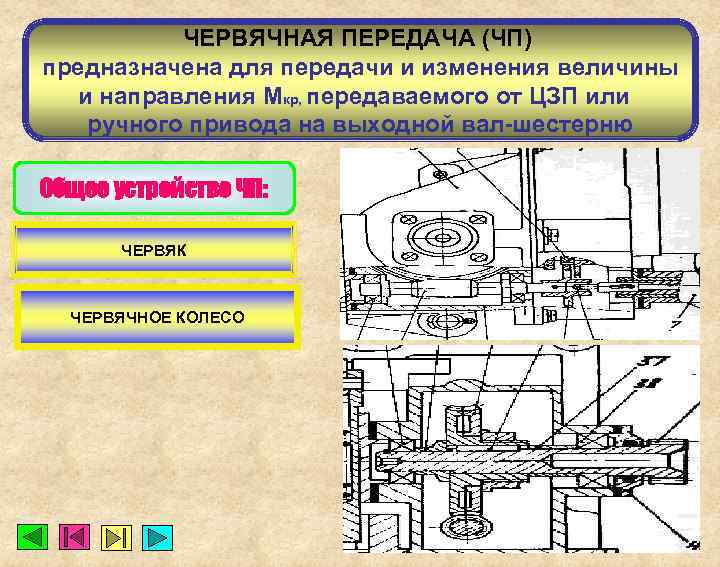

ЧЕРВЯЧНАЯ ПЕРЕДАЧА (ЧП) предназначена для передачи и изменения величины и направления Мкр, передаваемого от ЦЗП или ручного привода на выходной вал-шестерню Общее устройство ЧП: ЧЕРВЯК ЧЕРВЯЧНОЕ КОЛЕСО

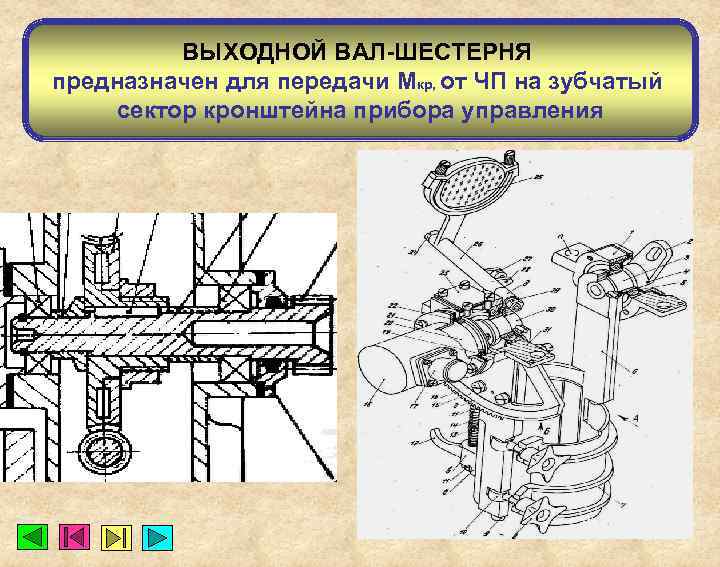

ВЫХОДНОЙ ВАЛ-ШЕСТЕРНЯ предназначен для передачи Мкр, от ЧП на зубчатый сектор кронштейна прибора управления

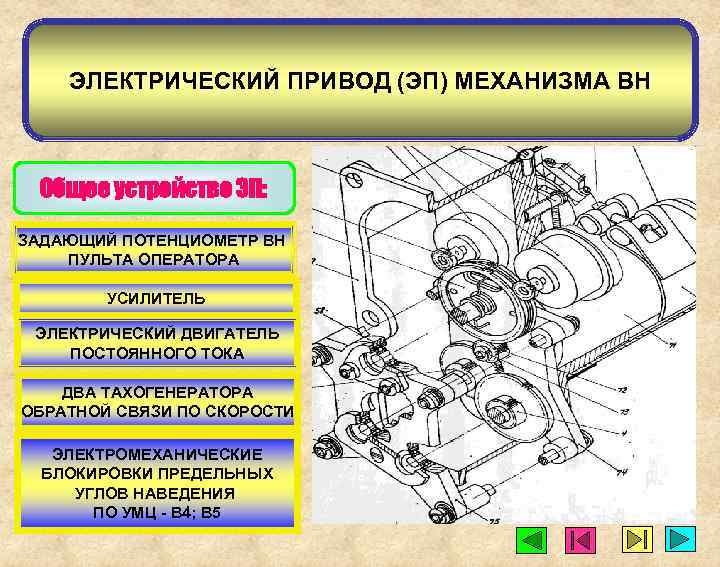

ЭЛЕКТРИЧЕСКИЙ ПРИВОД (ЭП) МЕХАНИЗМА ВН Общее устройство ЭП: ЗАДАЮЩИЙ ПОТЕНЦИОМЕТР ВН ПУЛЬТА ОПЕРАТОРА УСИЛИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА ДВА ТАХОГЕНЕРАТОРА ОБРАТНОЙ СВЯЗИ ПО СКОРОСТИ ЭЛЕКТРОМЕХАНИЧЕСКИЕ БЛОКИРОВКИ ПРЕДЕЛЬНЫХ УГЛОВ НАВЕДЕНИЯ ПО УМЦ - В 4; В 5

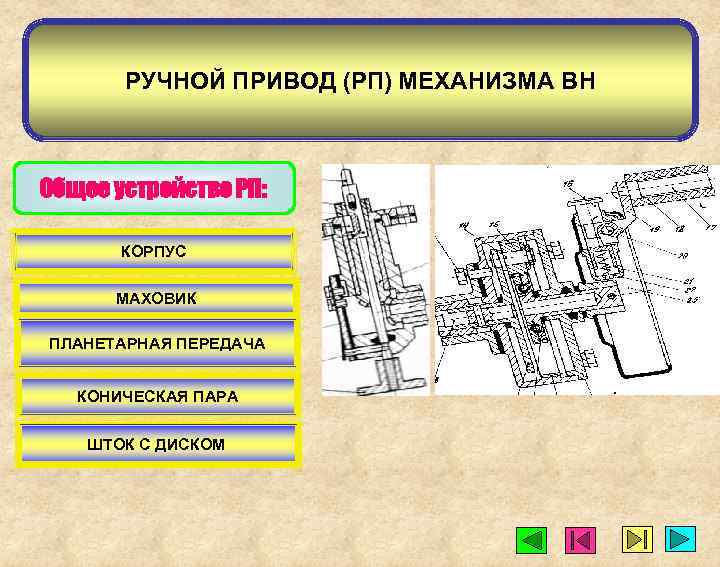

РУЧНОЙ ПРИВОД (РП) МЕХАНИЗМА ВН Общее устройство РП: КОРПУС МАХОВИК ПЛАНЕТАРНАЯ ПЕРЕДАЧА КОНИЧЕСКАЯ ПАРА ШТОК С ДИСКОМ
МЕХАНИЗМ ГОРИЗОНТАЛЬНОГО НАВЕДЕНИЯ (ГН) РУБКИ Механизм горизонтального наведения рубки предназначен для наведения рубки по азимуту МЕХАНИЗМ ГН РУБКИ
ОБЩЕЕ УСТРОЙСТВО МЕХАНИЗМА ГН РУБКИ: КОРПУС ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ЧЕРВЯЧНАЯ ПЕРЕДАЧА ВЫХОДНОЙ ВАЛ-ШЕСТЕРНЯ ЗУБЧАТЫЙ ВЕНЕЦ ОПОРНОГО КОЛЬЦА ПОГОНА ЭЛЕКТРИЧЕСКИЙ ПРИВОД РУЧНОЙ ПРИВОД

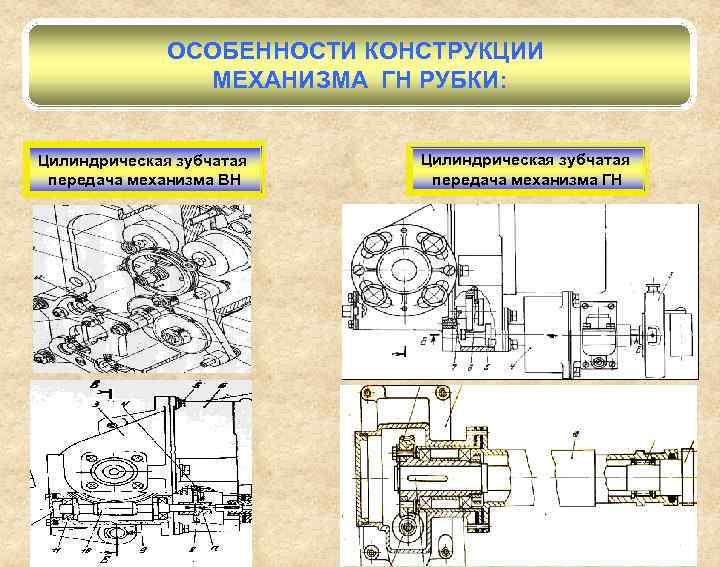

ОСОБЕННОСТИ КОНСТРУКЦИИ МЕХАНИЗМА ГН РУБКИ: Цилиндрическая зубчатая передача механизма ВН Цилиндрическая зубчатая передача механизма ГН

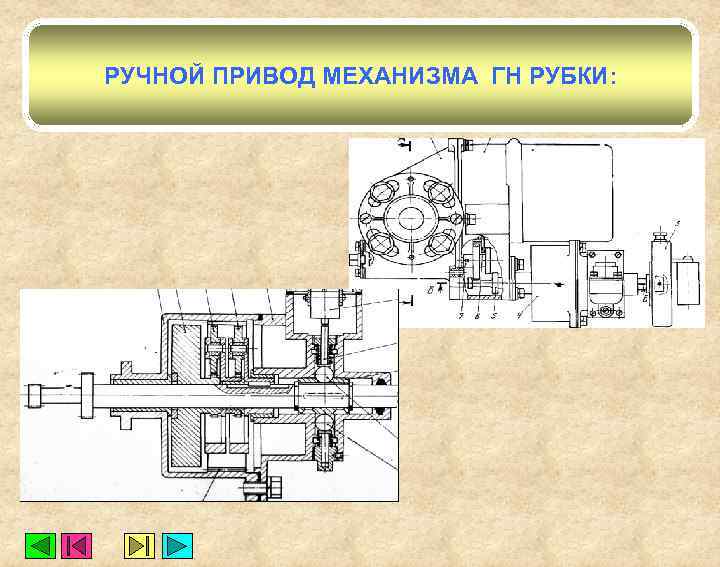

РУЧНОЙ ПРИВОД МЕХАНИЗМА ГН РУБКИ:
