Механизм трансформации COUPE Схема сборки

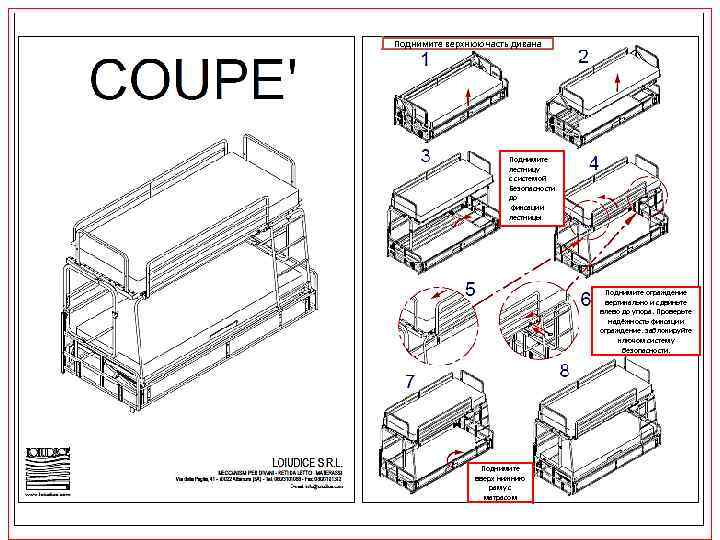

Поднимите верхнюю часть дивана Поднимите лестницу с системой Безопасности до фиксации лестницы Поднимите ограждение вертикально и сдвиньте влево до упора. Проверьте надёжность фиксации ограждение. заблокируйте ключом систему безопасности. Поднимите вверх нижнию раму с матрасом

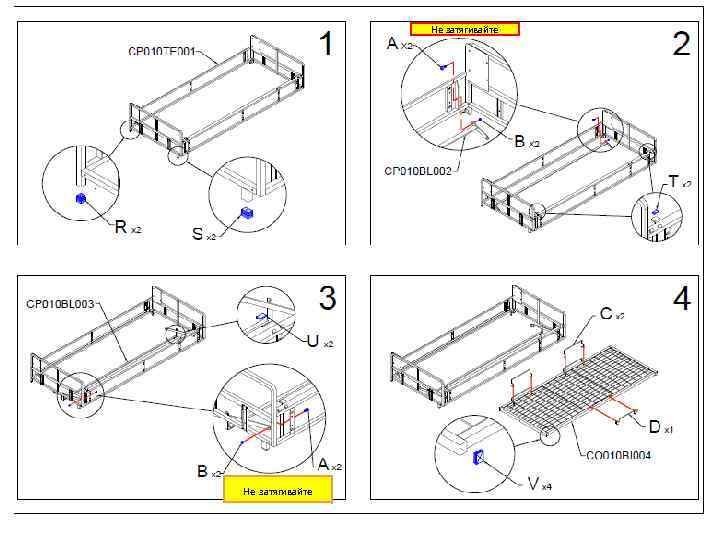

Не затягивайте

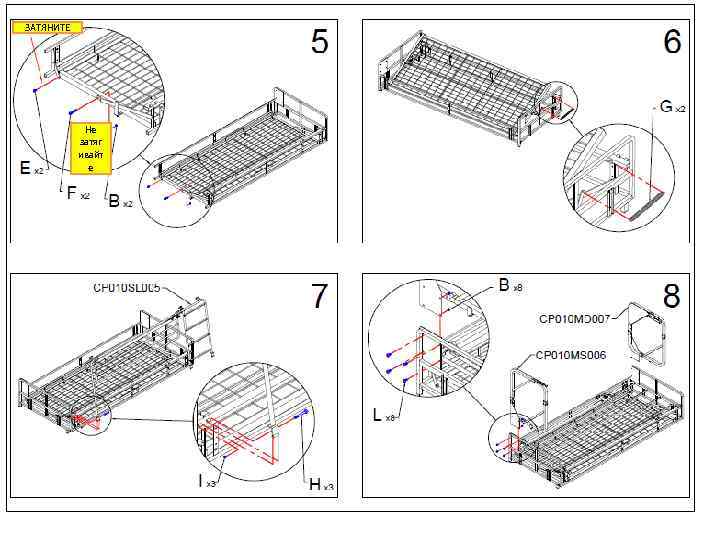

ЗАТЯНИТЕ Не затяг ивайт е

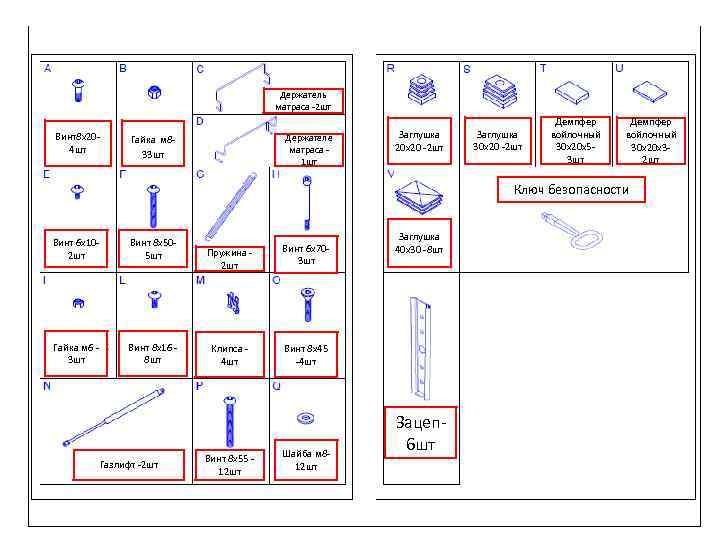

Держатель матраса -2 шт Винт8 х204 шт Держателе матраса 1 шт Гайка м 833 шт Заглушка 20 х20 -2 шт Заглушка 30 х20 -2 шт Демпфер войлочный 30 х20 х53 шт Демпфер войлочный 30 х20 х32 шт Ключ безопасности Винт 6 х102 шт Винт 8 х505 шт Гайка м 6 3 шт Винт 8 х16 8 шт Газлифт -2 шт Пружина 2 шт Винт 6 х703 шт Клипса 4 шт Заглушка 40 х30 -8 шт Винт 8 х45 -4 шт Винт 8 х55 12 шт Шайба м 812 шт Зацеп 6 шт
