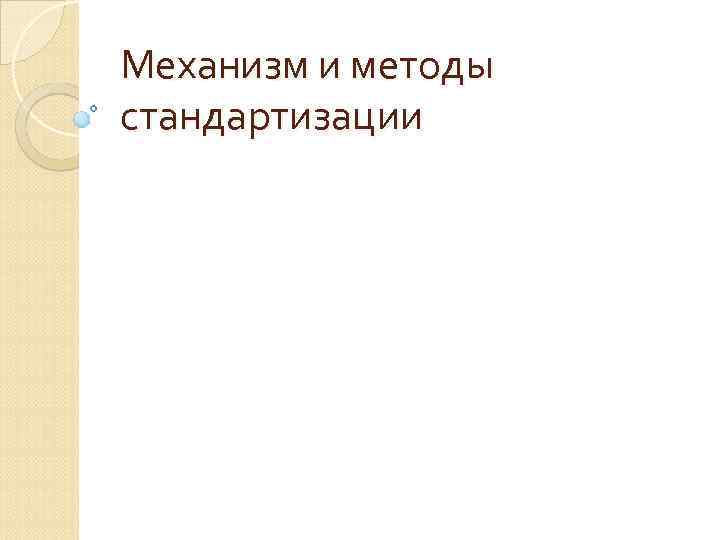

Механизм и методы стандартизации
Механизм стандартизации отбор объектов стандартизации моделирование объекта стандартизации оптимизация модели стандартизация

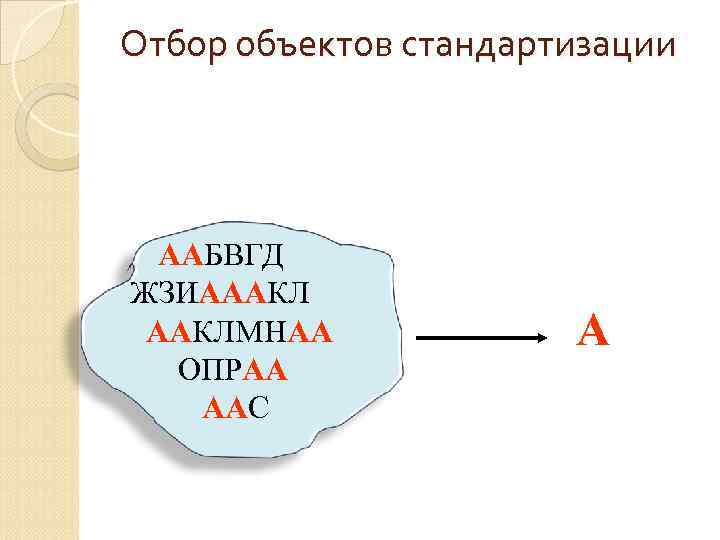

Отбор объектов стандартизации ААБВГД ЖЗИАААКЛМНАА ОПРАА ААС А

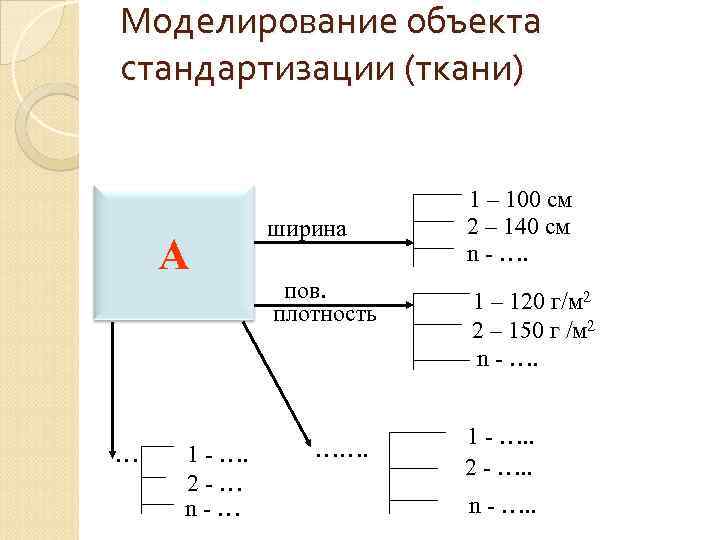

Моделирование объекта стандартизации (ткани) А … 1 - …. 2 -… n-… ширина пов. плотность ……. 1 – 100 см 2 – 140 см n - …. 1 – 120 г/м 2 2 – 150 г /м 2 n - …. 1 - …. . 2 - …. . n - …. .
Оптимизация модели и стандартизация Аоптим. НД (Аconst) Оптимальное решение достигается общенаучными методами стандартизации (симплификация, типизация и пр. ). На заключительном этапе осуществляется собственно стандартизация разработка нормативного документа (НД) на базе унифицированной модели.
Методы стандартизации Упорядочение объектов стандартизации систематизация селекция симплификация типизация оптимизация Параметрическая стандартизация Унификация Агрегатирование Комплексная стандартизация Опережающая стандартизация
Методы стандартизации – это прием или совокупность приемов, с помощью которых достигаются цели стандартизации. Стандартизация базируется на общенаучных и специфических методах.
Упорядочение объектов стандартизации универсальный метод в области стандартизации продукции, процессов и услуг. Упорядочение как управление многообразием связано, прежде всего, с сокращением многообразия (ограничительные перечни комплектующих изделий для конечной готовой продукции; альбомы типовых конструкций изделий; типовые формы технических, управленческих и прочих документов).
Общенаучные методы стандартизации систематизация объектов стандартизации заключается в научно обоснованном, последовательном классифицировании и ранжировании совокупности конкретных объектов стандартизации (Общероссийский классификатор промышленной и сельскохозяйственной продукции – ОКП)
Формула структуры кодового обозначения товаров по Общероссийскому классификатору продукции ОК 93 (ОКП) ХХ Х Х код вида код подгруппы код подкласса код класса Пример: 850000 – Изделия швейные 851000 – Одежда верхняя 851100 – Пальто и полупальто 851110 – Пальто и полупальто из х/б тканей 851111 - Пальто и полупальто из х/б тканей мужские

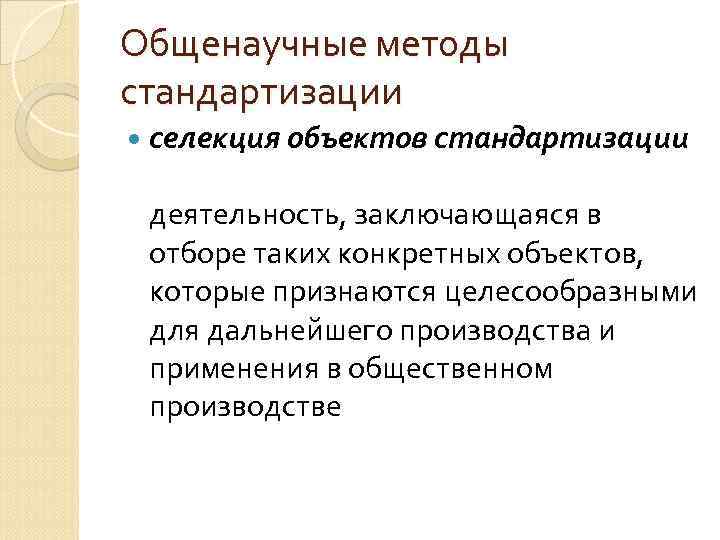

Общенаучные методы стандартизации селекция объектов стандартизации деятельность, заключающаяся в отборе таких конкретных объектов, которые признаются целесообразными для дальнейшего производства и применения в общественном производстве
Общенаучные методы стандартизации симплификация деятельность, заключающаяся в определении таких конкретных объектов, которые признаются нецелесообразными для дальнейшего производства и применения в общественном производстве
Общенаучные методы стандартизации типизация объектов стандартизации деятельность по созданию типовых (образцовых) объектов – конструкций, технологических правил, форм документации
Общенаучные методы стандартизации оптимизация объектов стандартизации заключается в нахождении оптимальных главных параметров (параметров назначения), а также значений других показателей качества и экономичности

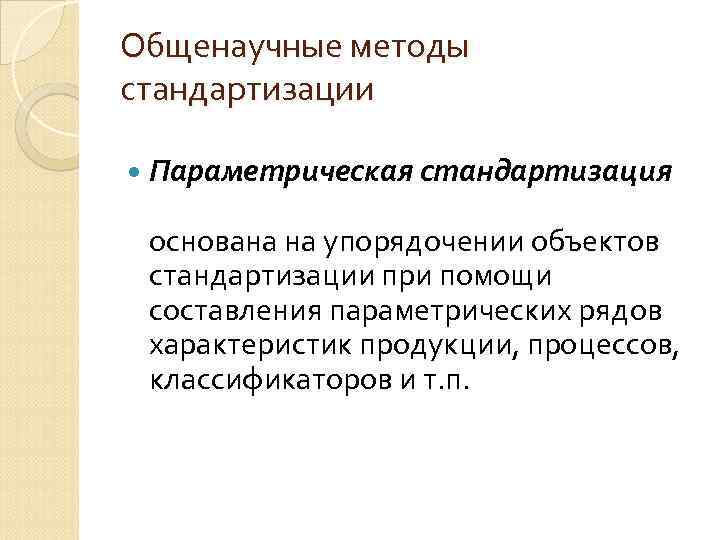

Общенаучные методы стандартизации Параметрическая стандартизация основана на упорядочении объектов стандартизации при помощи составления параметрических рядов характеристик продукции, процессов, классификаторов и т. п.

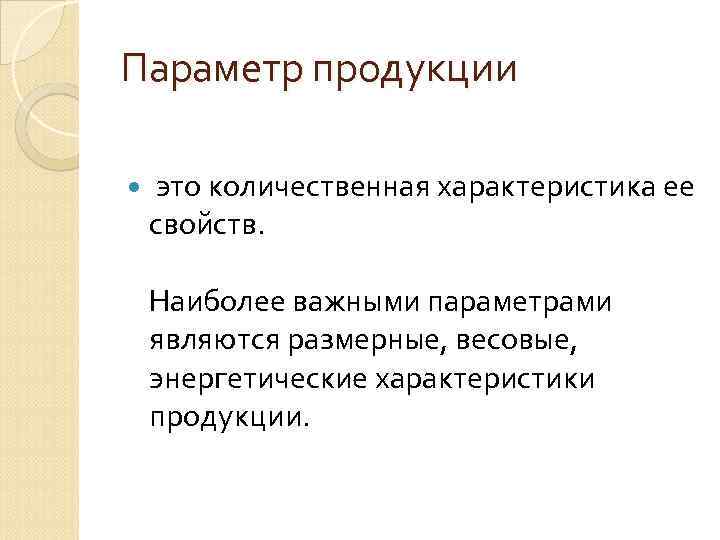

Параметр продукции это количественная характеристика ее свойств. Наиболее важными параметрами являются размерные, весовые, энергетические характеристики продукции.
Параметрический ряд – закономерно построенная в определенном диапазоне совокупность числовых значений главного параметра изделий одного функционального назначения. Параметрические ряды строятся на основе арифметической и геометрической прогрессий
Арифметическая прогрессия
Примеры размерных рядов, построенных на основе арифметических прогрессий Типовой фигуры по обхвату груди: ◦ мужчины 88 -92 -96 -100 -104 -108 -112 -116 -120 -124128; ◦ женщины 88 -92 -96 -100 -104 -108 -112 -116 -120 -124128 -132 -136. Типовые фигуры по ростам: ◦ мужчины 158 -164 -170 -176 -182 -188; ◦ женщины 146 -152 -158 -164 -170 -176.

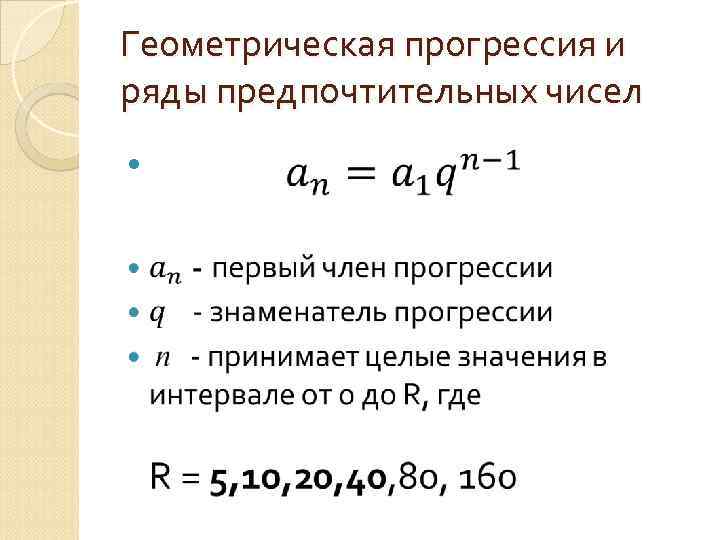

Геометрическая прогрессия и ряды предпочтительных чисел

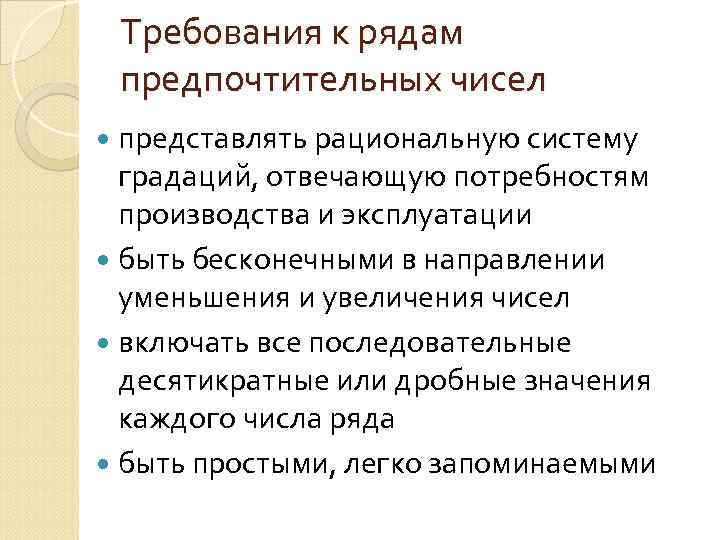

Требования к рядам предпочтительных чисел представлять рациональную систему градаций, отвечающую потребностям производства и эксплуатации быть бесконечными в направлении уменьшения и увеличения чисел включать все последовательные десятикратные или дробные значения каждого числа ряда быть простыми, легко запоминаемыми

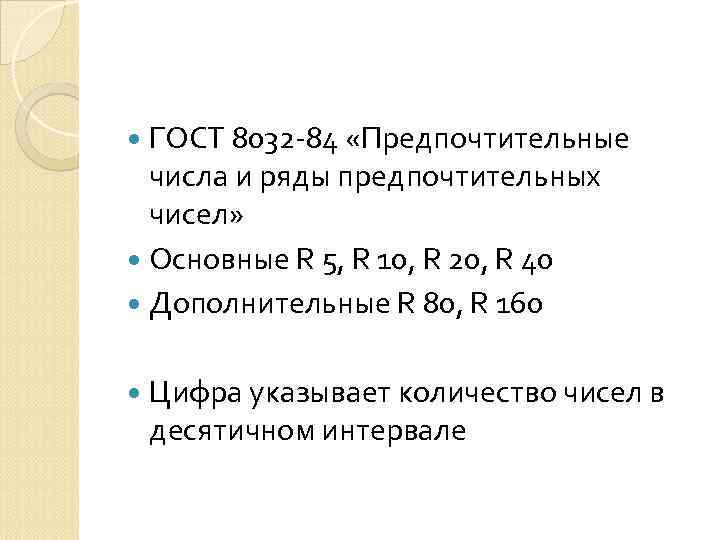

ГОСТ 8032 84 «Предпочтительные числа и ряды предпочтительных чисел» Основные R 5, R 10, R 20, R 40 Дополнительные R 80, R 160 Цифра указывает количество чисел в десятичном интервале
Пример на каком то заводе предполагается выпускать семь типоразмеров двигателей (минимальная мощность первого типоразмера 10 к. Вт) параметрический ряд будет включать в себя двигатели следующих мощностей: 10, 16, 25, 40, 63, 100, 160 квт.
Специфические методы стандартизации Унификация деятельность по рациональному сокращению числа типов деталей, агрегатов одинакового функционального назначения. Она базируется на классификации и ранжировании, селекции и симплификации, типизации и оптимизации элементов готовой продукции.

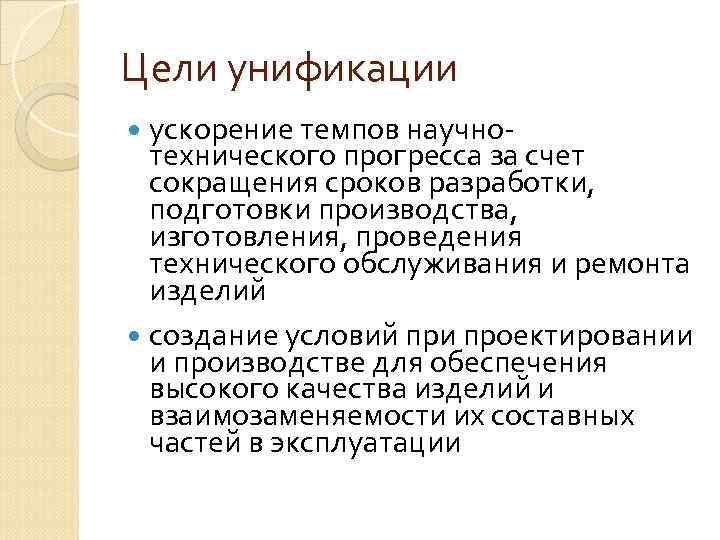

Цели унификации ускорение темпов научно технического прогресса за счет сокращения сроков разработки, подготовки производства, изготовления, проведения технического обслуживания и ремонта изделий создание условий при проектировании и производстве для обеспечения высокого качества изделий и взаимозаменяемости их составных частей в эксплуатации

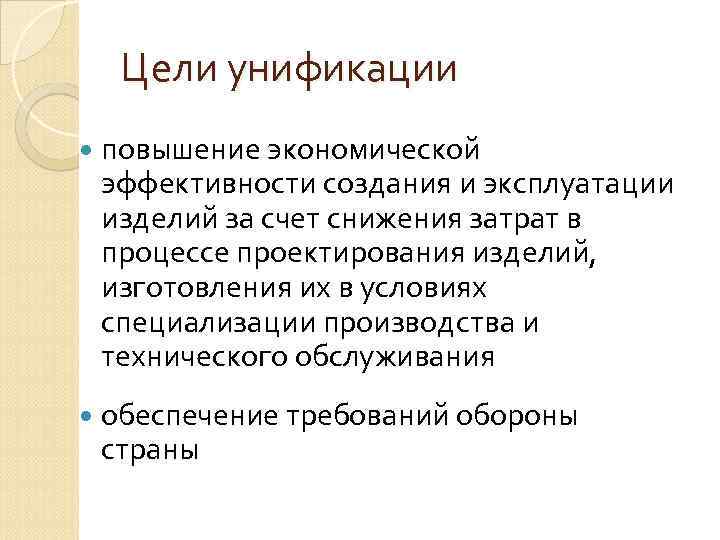

Цели унификации повышение экономической эффективности создания и эксплуатации изделий за счет снижения затрат в процессе проектирования изделий, изготовления их в условиях специализации производства и технического обслуживания обеспечение требований обороны страны

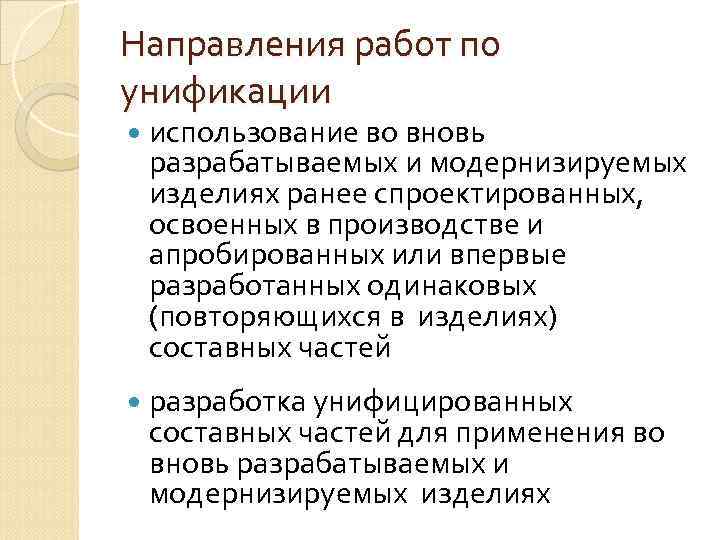

Направления работ по унификации использование во вновь разрабатываемых и модернизируемых изделиях ранее спроектированных, освоенных в производстве и апробированных или впервые разработанных одинаковых (повторяющихся в изделиях) составных частей разработка унифицированных составных частей для применения во вновь разрабатываемых и модернизируемых изделиях
Направления работ по унификации разработка (выбор) базовых изделий разработка конструктивно унифицированных рядов изделий установление (ограничение) номенклатуры разрешаемых к применению изделий и материалов (симплификация)
Виды унификации Конструкторская – предполагает уни фикацию изделий в целом и их составных частей (конструктивных элементов, деталей, узлов, комплектующих изделий и материалов) Технологическая – предполагает унификацию нормативно технической документации (стан дартов, технических условий, инструкций, методик, руководящих до кументов, конструкторско технологической документации и др. )
Виды унификации межотраслевая (унификация изделий и их элементов одинакового или близкого назначения, изготовляемых двумя или более отраслями промышленности) отраслевая (унификация изделий, изготовляемых одной отраслью промышленности) заводская (унификация изделий, изготовляемых одним предприятием)
Специфические методы стандартизации Агрегирование компоновка разнообразной номенклатуры путем применения ограниченного числа стандартизированных машин, агрегатов, технических средств, обладающих функциональной и геометрической взаимозаменяемостью
Комплексная стандартизация обеспечивает наиболее полное и оптимальное удовлетворение взаимоувязанных требований как к самому объекту комплексной стандартизации в целом, так и к его основным элементам
