МЕХАНИЗМ И КИНЕТИКА РАСПАДА МЕТАСТАБИЛЬНЫХ ФАЗ В ТИТАНОВЫХ

МЕХАНИЗМ И КИНЕТИКА РАСПАДА МЕТАСТАБИЛЬНЫХ ФАЗ В ТИТАНОВЫХ СПЛАВАХ

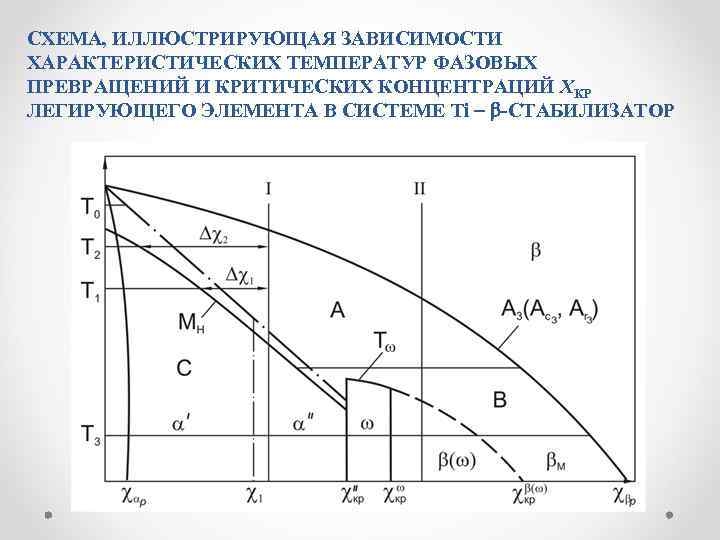

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

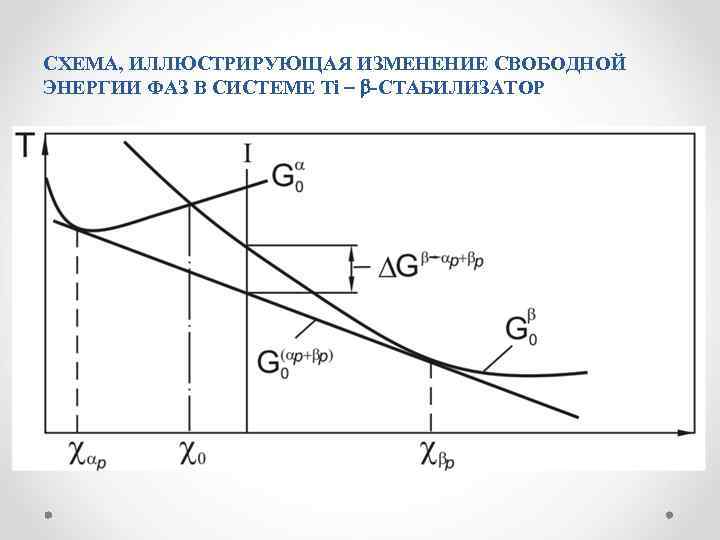

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ИЗМЕНЕНИЕ СВОБОДНОЙ ЭНЕРГИИ ФАЗ В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

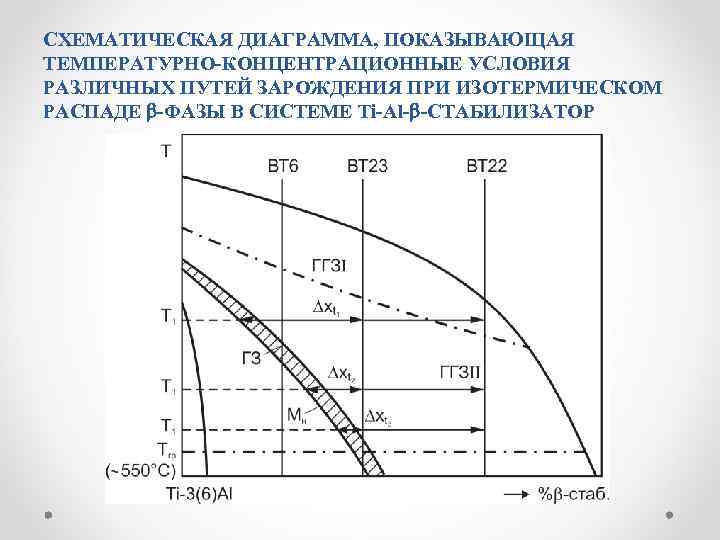

СХЕМАТИЧЕСКАЯ ДИАГРАММА, ПОКАЗЫВАЮЩАЯ ТЕМПЕРАТУРНО-КОНЦЕНТРАЦИОННЫЕ УСЛОВИЯ РАЗЛИЧНЫХ ПУТЕЙ ЗАРОЖДЕНИЯ ПРИ ИЗОТЕРМИЧЕСКОМ РАСПАДЕ -ФАЗЫ В СИСТЕМЕ Ti-Al- -СТАБИЛИЗАТОР

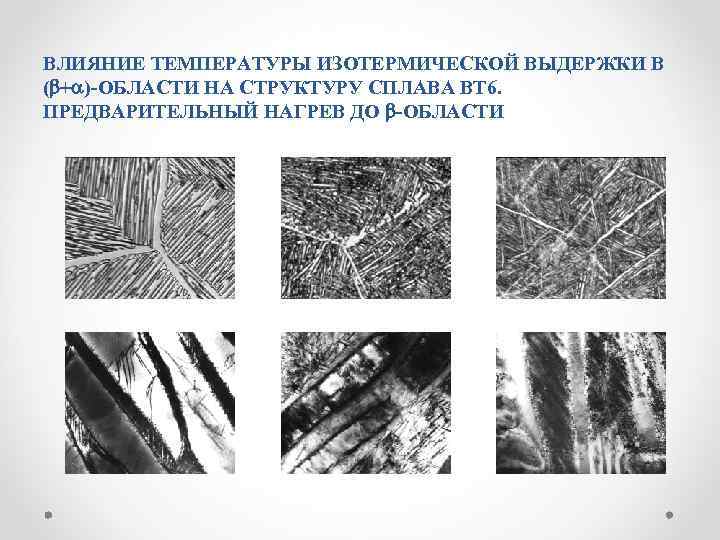

ВЛИЯНИЕ ТЕМПЕРАТУРЫ ИЗОТЕРМИЧЕСКОЙ ВЫДЕРЖКИ В ( )-ОБЛАСТИ НА СТРУКТУРУ СПЛАВА ВТ 6. ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ДО -ОБЛАСТИ

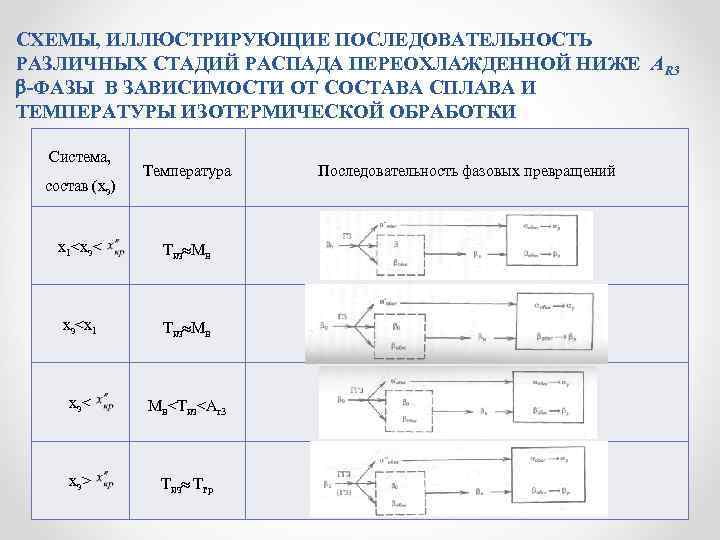

СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА ПЕРЕОХЛАЖДЕННОЙ НИЖЕ АR 3 -ФАЗЫ В ЗАВИСИМОСТИ ОТ СОСТАВА СПЛАВА И ТЕМПЕРАТУРЫ ИЗОТЕРМИЧЕСКОЙ ОБРАБОТКИ Система, состав (хэ) Температура х1<xэ< Tиз Мн xэ<x 1 Tиз Мн xэ< Мн<Tиз<Ar 3 xэ> Tиз Tгр Последовательность фазовых превращений

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ИЗМЕНЕНИЕ СВОБОДНОЙ ЭНЕРГИИ ФАЗ В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

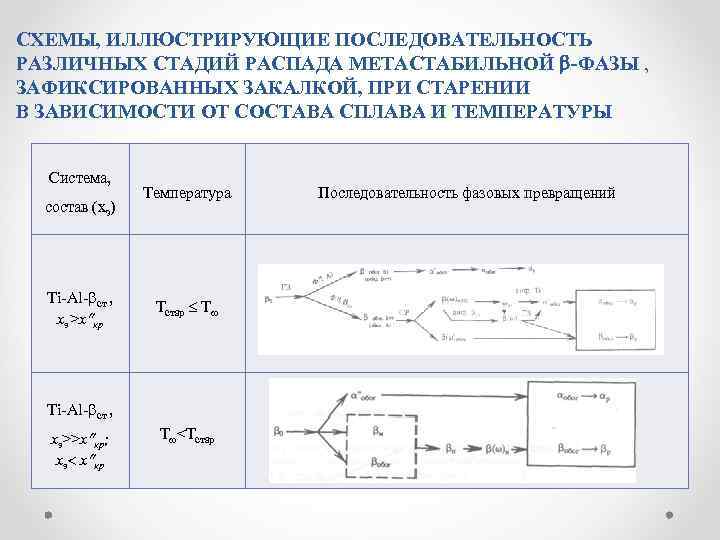

СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА МЕТАСТАБИЛЬНОЙ -ФАЗЫ , ЗАФИКСИРОВАННЫХ ЗАКАЛКОЙ, ПРИ СТАРЕНИИ В ЗАВИСИМОСТИ ОТ СОСТАВА СПЛАВА И ТЕМПЕРАТУРЫ Система, состав (хэ) Ti-Al- ст , xэ>х кр Температура Тстар Т Ti-Al- ст , xэ>>х кр; xэ х кр Т <Tстар Последовательность фазовых превращений

ЗАРОЖДЕНИЕ И РАСПРЕДЕЛЕНИЕ -ФАЗЫ ВНУТРИ МАТРИЦЫ Зародыши -фазы, развивающиеся в -матрице

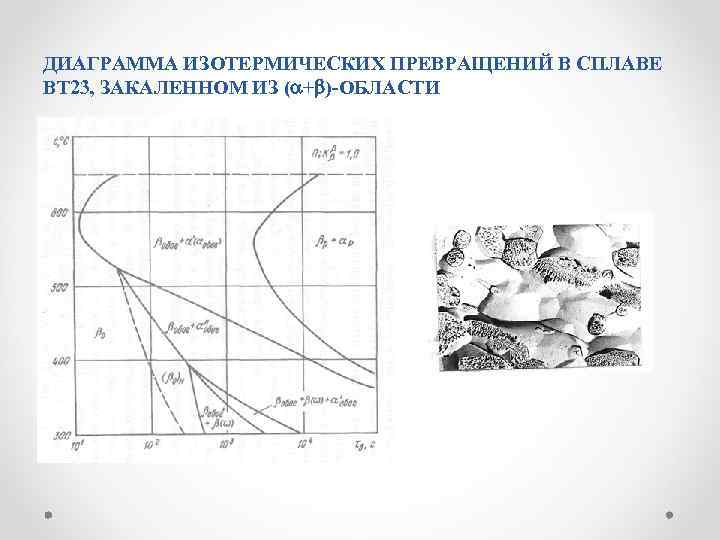

ДИАГРАММА ИЗОТЕРМИЧЕСКИХ ПРЕВРАЩЕНИЙ В СПЛАВЕ ВТ 23, ЗАКАЛЕННОМ ИЗ ( + )-ОБЛАСТИ

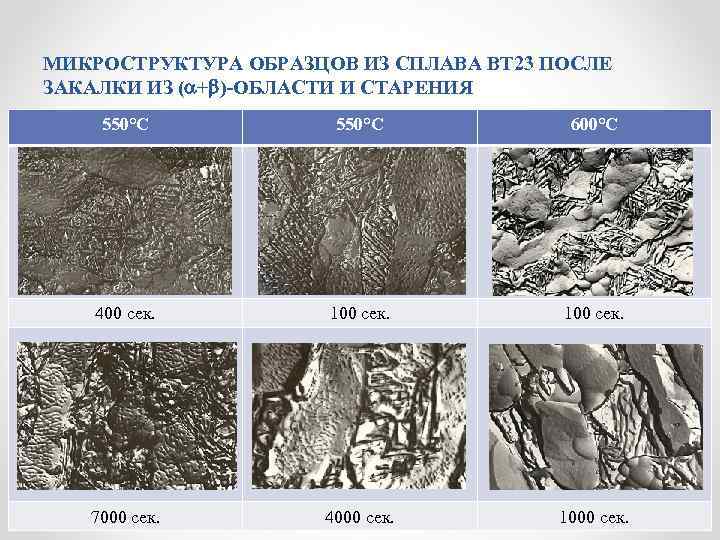

МИКРОСТРУКТУРА ОБРАЗЦОВ ИЗ СПЛАВА ВТ 23 ПОСЛЕ ЗАКАЛКИ ИЗ ( + )-ОБЛАСТИ И СТАРЕНИЯ 550°С 600°С 400 сек. 100 сек. 7000 сек. 4000 сек. 1000 сек.

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

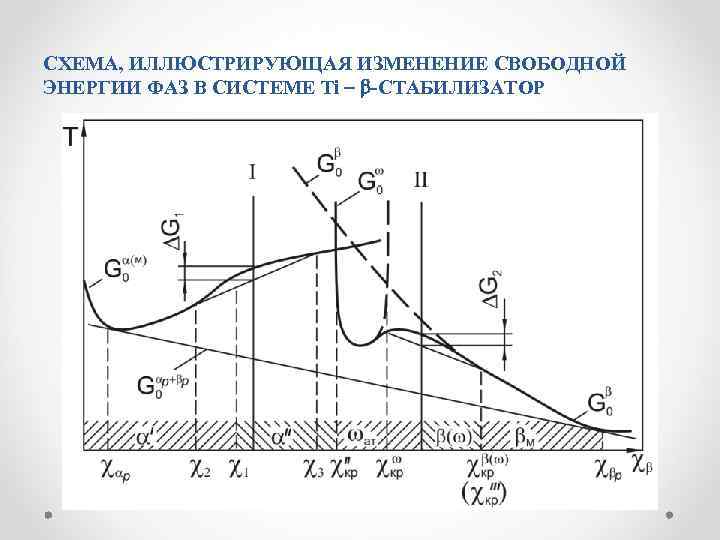

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ИЗМЕНЕНИЕ СВОБОДНОЙ ЭНЕРГИИ ФАЗ В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

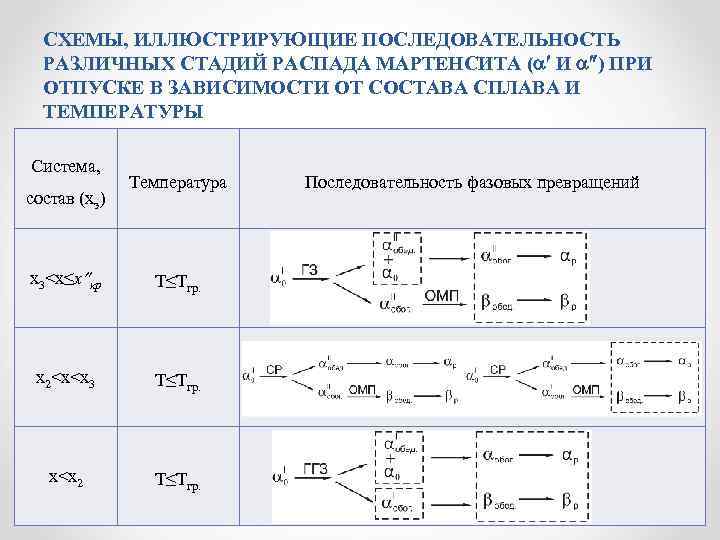

СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА МАРТЕНСИТА ( И ) ПРИ ОТПУСКЕ В ЗАВИСИМОСТИ ОТ СОСТАВА СПЛАВА И ТЕМПЕРАТУРЫ Система, состав (хэ) Температура х3<x≤х кр T≤Тгр. x 2<x<х3 T≤Тгр. x<x 2 T≤Тгр. Последовательность фазовых превращений

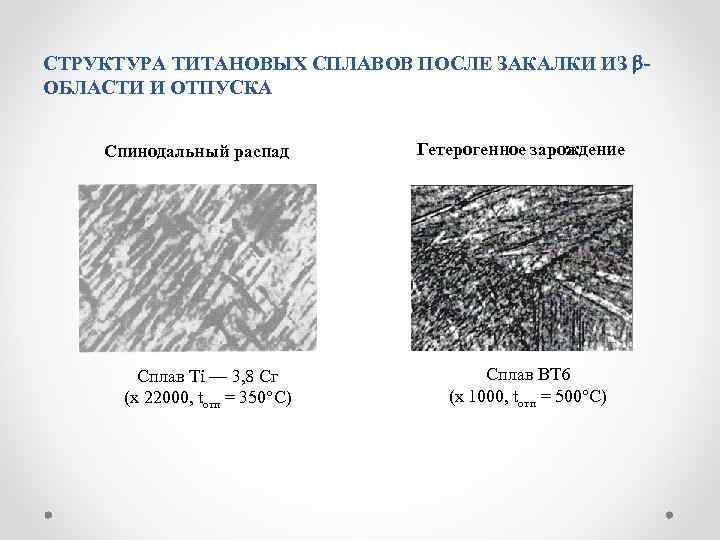

СТРУКТУРА ТИТАНОВЫХ СПЛАВОВ ПОСЛЕ ЗАКАЛКИ ИЗ ОБЛАСТИ И ОТПУСКА Спинодальный распад Сплав Ti — 3, 8 Сг (х 22000, tотп = 350°С) Гетерогенное зарождение Сплав ВТ 6 (х 1000, tотп = 500°С)

ДИАГРАММА ФС TОТП В ЗАКАЛЕННОГО ИЗ -ОБЛАСТИ СПЛАВА ВТ 23

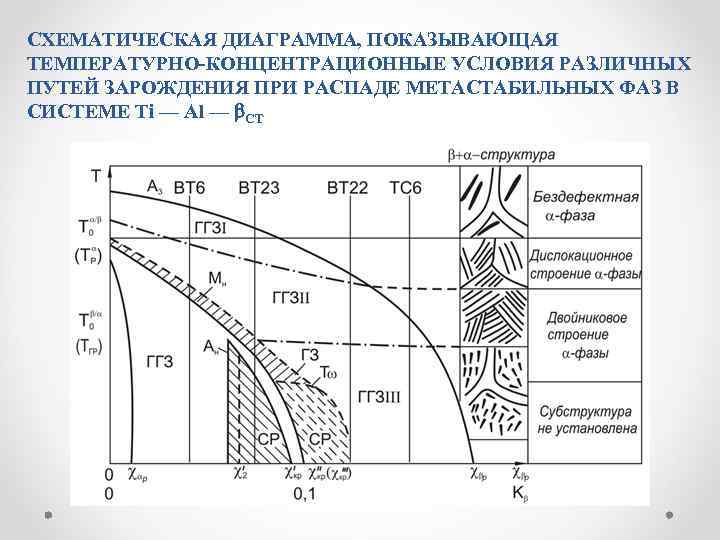

СХЕМАТИЧЕСКАЯ ДИАГРАММА, ПОКАЗЫВАЮЩАЯ ТЕМПЕРАТУРНО-КОНЦЕНТРАЦИОННЫЕ УСЛОВИЯ РАЗЛИЧНЫХ ПУТЕЙ ЗАРОЖДЕНИЯ ПРИ РАСПАДЕ МЕТАСТАБИЛЬНЫХ ФАЗ В СИСТЕМЕ Ti — Аl — СТ
