Механика твердого тела лекция 4

Физическим телом называется система взаимодействующих частиц массой Δmi и объемом ΔVi, непрерывно заполняющих объем V. Абсолютно твердое тело (АТТ) это система м. т. (частиц), расстояние между которыми постоянно. т. е. это тело, деформациями которого, в условиях данной задачи, можно пренебречь. 02

§§ Плоское движение Поступательным называется движение, при котором любая из прямых, связанных с двигающимся телом, остается параллельной ее начальному направлению. Вращательным называется движение, при котором все точки тела двигаются по окружностям, центры которых лежат на одной прямой, называемой осью вращения. 03

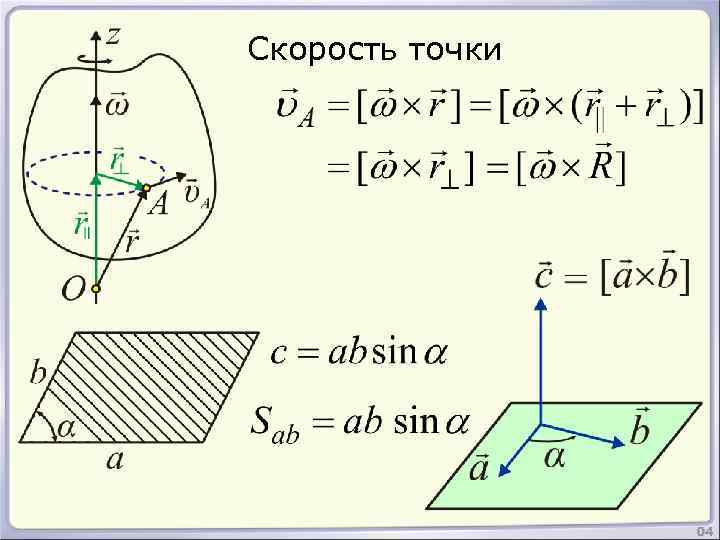

Скорость точки 04

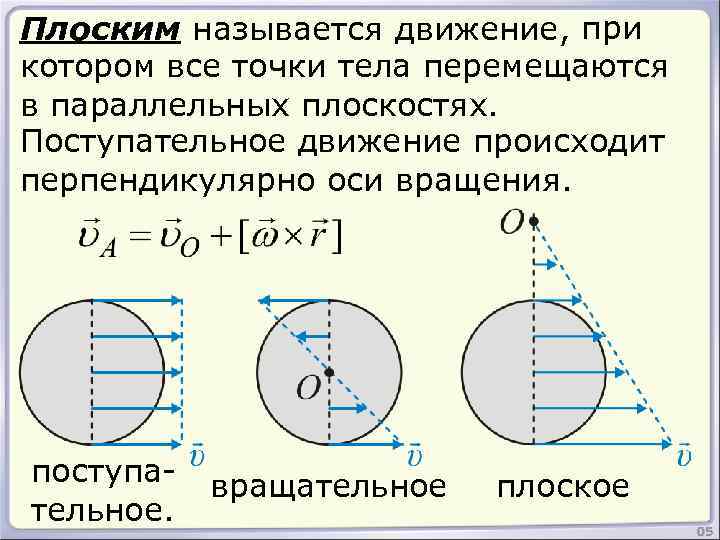

Плоским называется движение, при котором все точки тела перемещаются в параллельных плоскостях. Поступательное движение происходит перпендикулярно оси вращения. поступательное. вращательное плоское 05

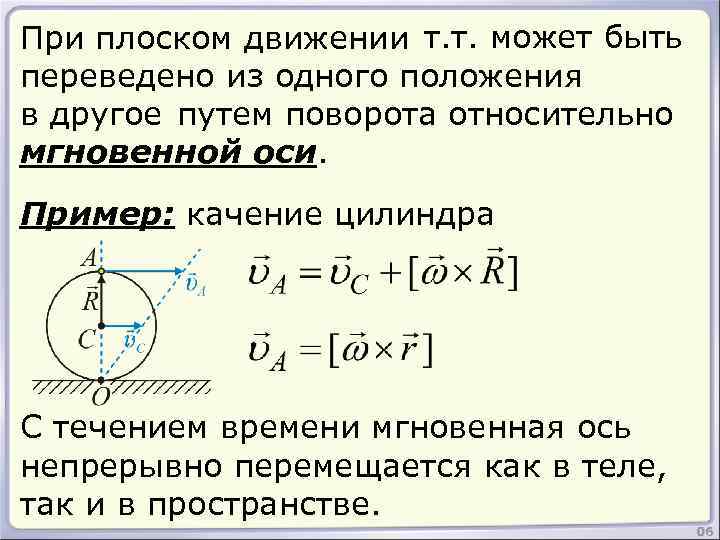

При плоском движении т. т. может быть переведено из одного положения в другое путем поворота относительно мгновенной оси. Пример: качение цилиндра С течением времени мгновенная ось непрерывно перемещается как в теле, так и в пространстве. 06

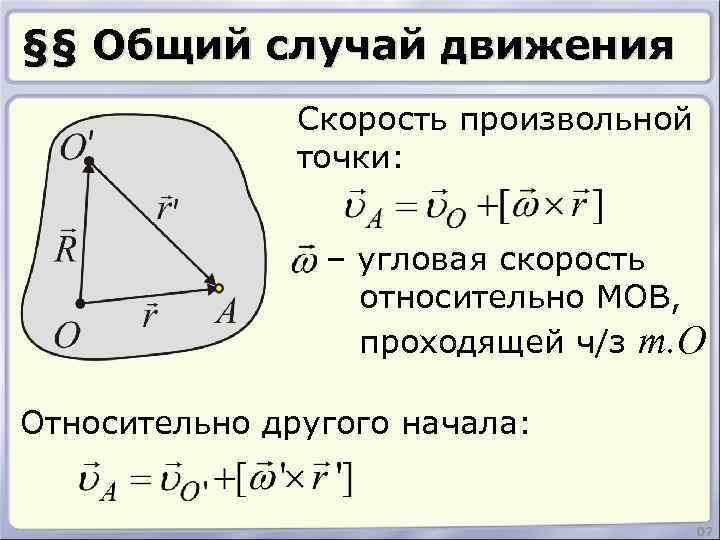

§§ Общий случай движения Скорость произвольной точки: – угловая скорость относительно МОВ, проходящей ч/з т. О Относительно другого начала: 07

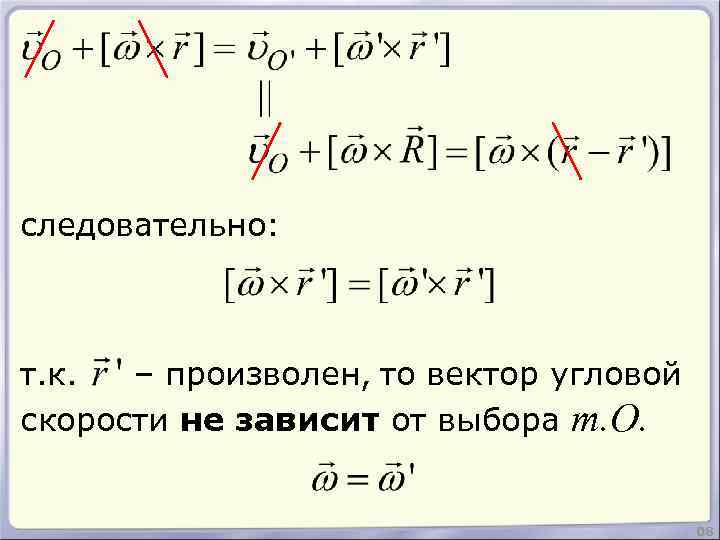

следовательно: т. к. – произволен, то вектор угловой скорости не зависит от выбора т. О. 08

§§ Момент силы т. A – точка приложения т. О силы – начало (центр) Моментом силы относительно т. О называется векторное произведение радиус-вектора на силу 09

Свойства: 1) при переносе силы вдоль линии ее действия момент силы не изменяется 2) если , то т. е. момент равнодействующей силы равен сумме моментов сил. 10

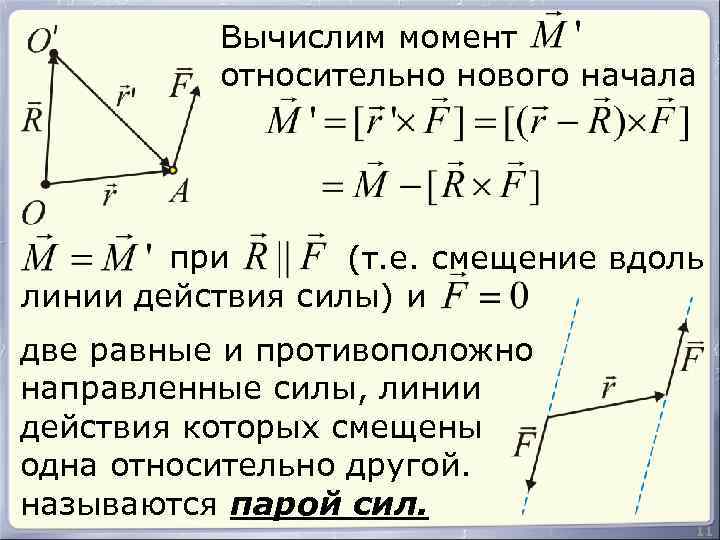

Вычислим момент относительно нового начала при (т. е. смещение вдоль линии действия силы) и две равные и противоположно направленные силы, линии действия которых смещены одна относительно другой. называются парой сил. 11

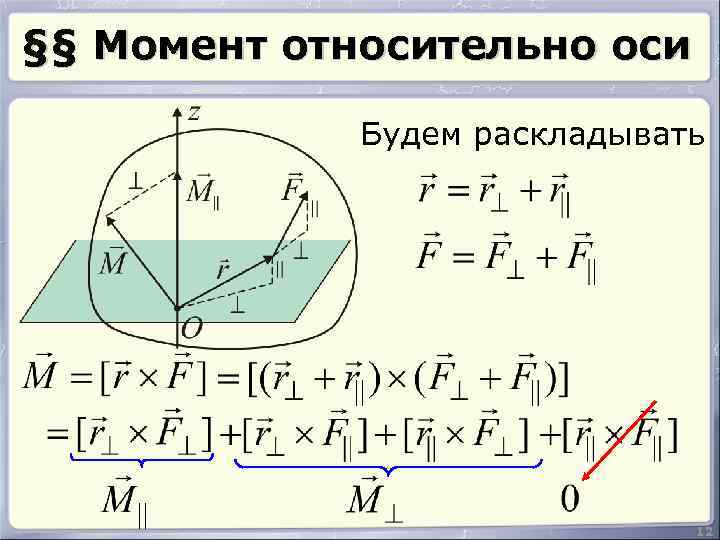

§§ Момент относительно оси Будем раскладывать 12

– момент силы относительно оси d – плечо силы т. е. момент может быть определен как произведение перпендикулярной составляющей силы на кратчайшее расстояние до линии действия (плечо) 13

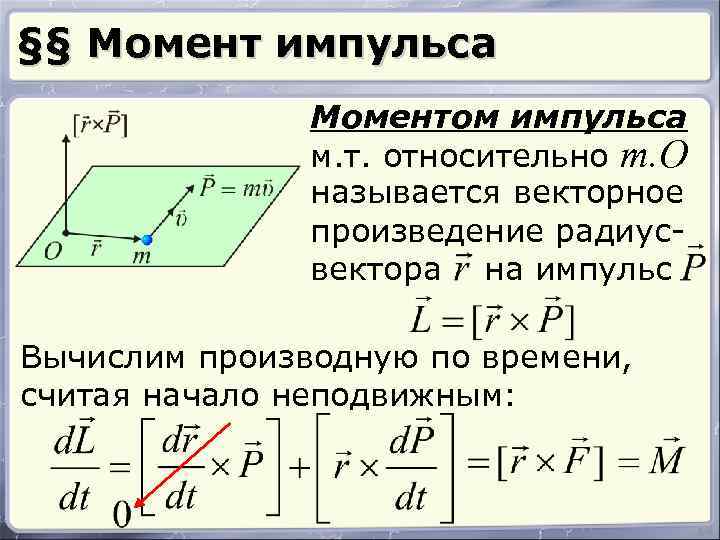

§§ Момент импульса Моментом импульса м. т. относительно т. О называется векторное произведение радиусвектора на импульс Вычислим производную по времени, считая начало неподвижным: 14

– уравнение моментов производная по времени м. и. м. т. относительно неподвижного начала равна моменту действующей силы относительно того же начала Рассмотрим систему из N частиц 15

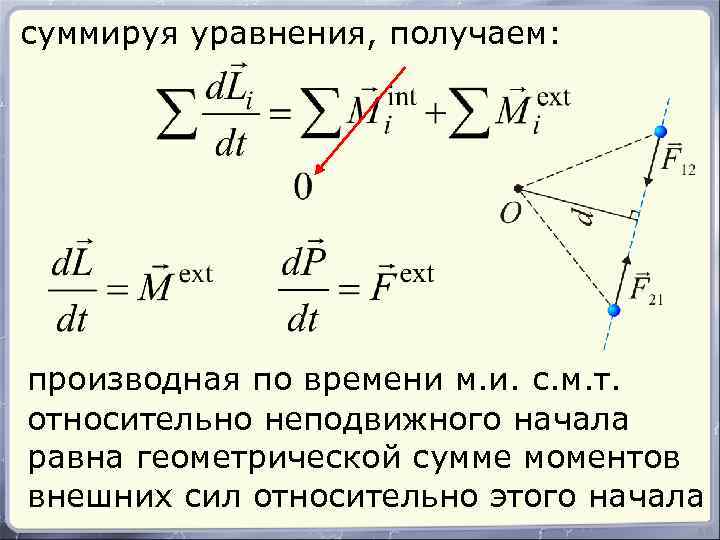

суммируя уравнения, получаем: производная по времени м. и. с. м. т. относительно неподвижного начала равна геометрической сумме моментов внешних сил относительно этого начала 16

Закон сохранения момента импульса если момент внешних сил относительно неподвижного начала равен нулю, то м. и. системы относительно того же начала остается постоянным во времени в проекции на ось: если момент внешних сил относительно оси равен нулю, то м. и. системы относительно той же оси остается постоянным. 17

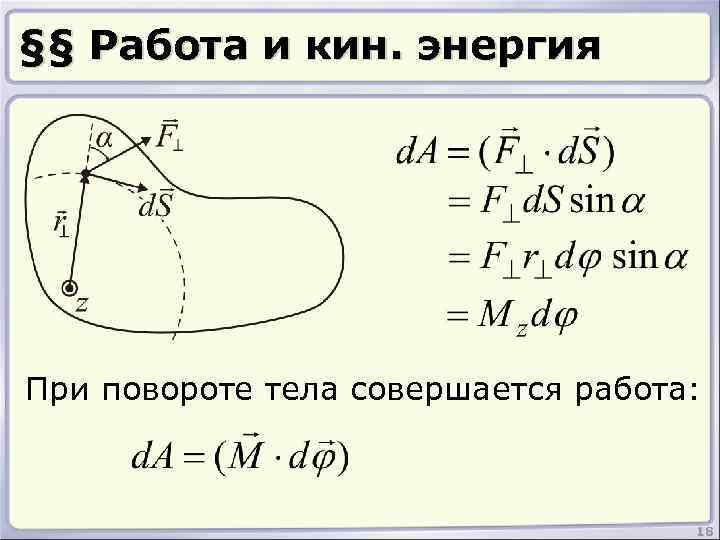

§§ Работа и кин. энергия При повороте тела совершается работа: 18

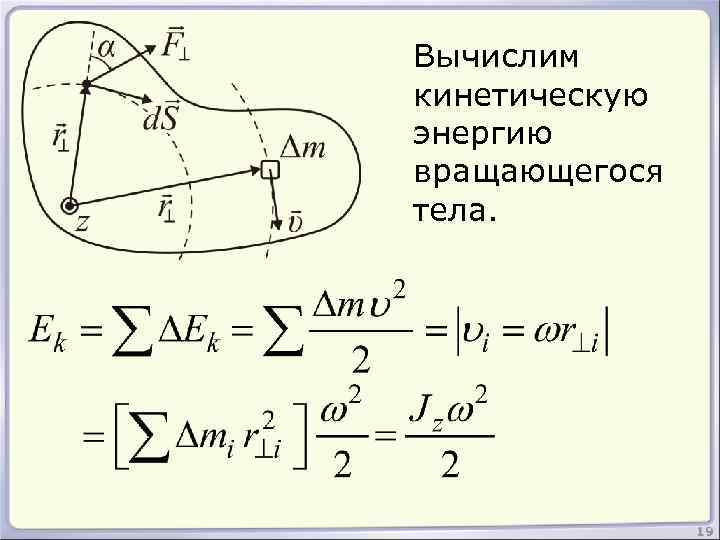

Вычислим кинетическую энергию вращающегося тела. 19

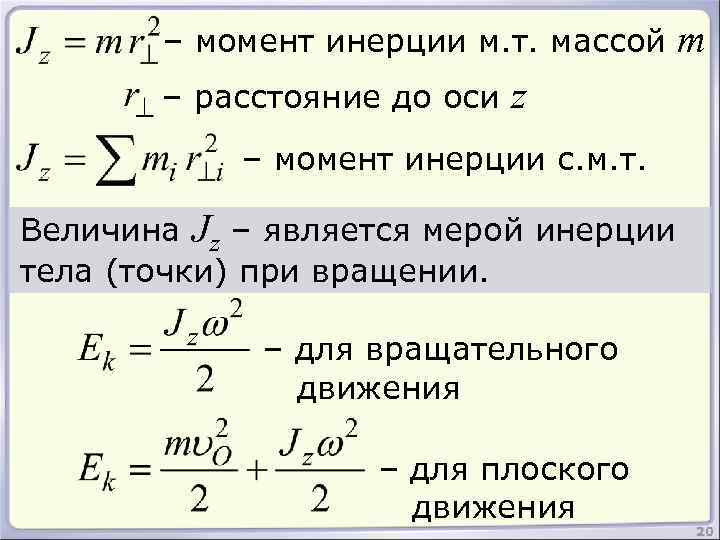

– момент инерции м. т. массой – расстояние до оси m z – момент инерции с. м. т. Величина Jz – является мерой инерции тела (точки) при вращении. – для вращательного движения – для плоского движения 20

§§ Уравнение динамики Пусть м. т. двигается по окружности: подставим в уравнение моментов для неизменной с. м. т. (атт) – это основное уравнение динамики вращательного движения (ОУДВД) 21

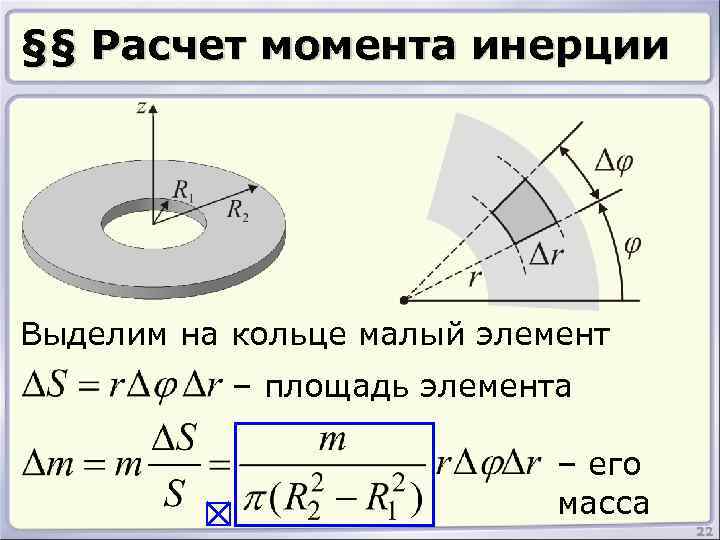

§§ Расчет момента инерции Выделим на кольце малый элемент – расстояние до оси элемента – площадь – размер по r – угловая координата – его масса – угловой размер 22

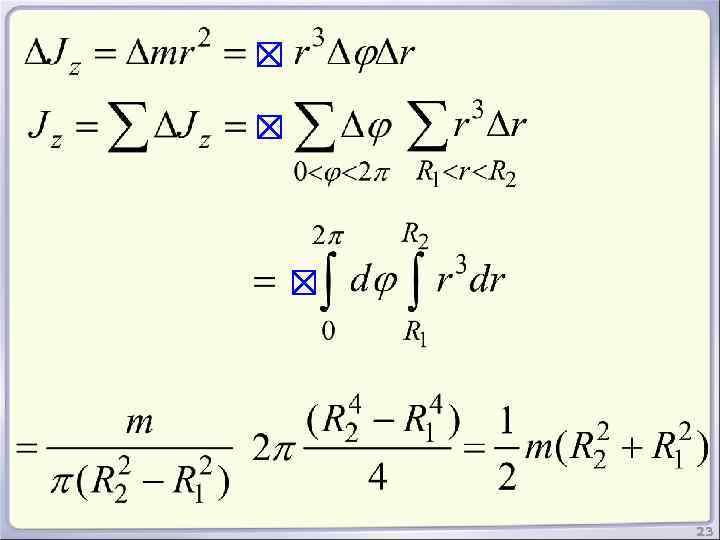

23

Таблица моментов инерции Однородный диск (цилиндр) – масса, – радиус, Тонкое кольцо (трубка): 24

Однородный стержень: – масса, – длина Однородный шар: – масса, – радиус 25

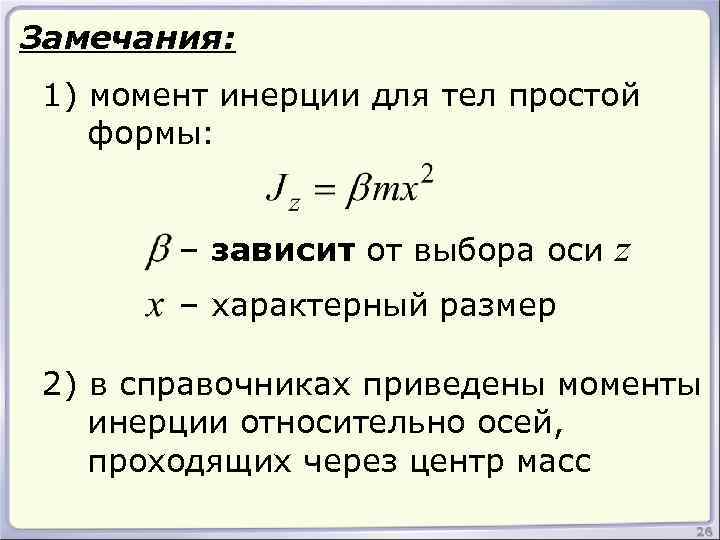

Замечания: 1) момент инерции для тел простой формы: – зависит от выбора оси z – характерный размер 2) в справочниках приведены моменты инерции относительно осей, проходящих через центр масс 26

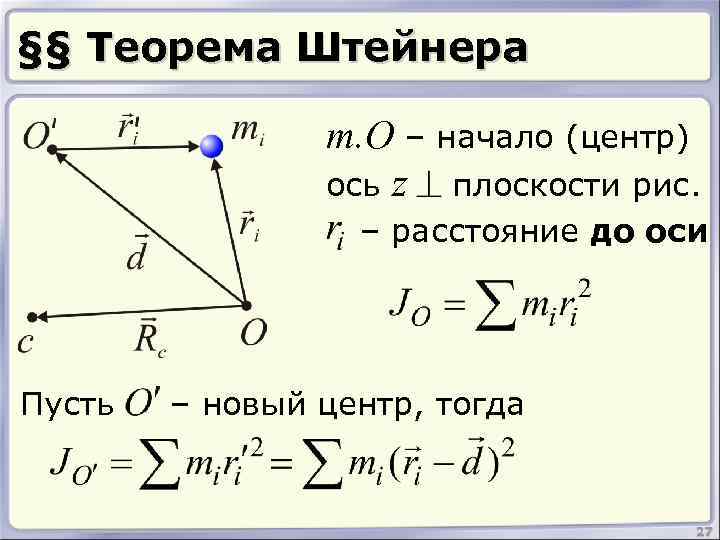

§§ Теорема Штейнера т. О – начало (центр) ось z плоскости рис. – расстояние до оси Пусть – новый центр, тогда 27

(ось проходит через центр Если инерции системы), то – теорема Гюйгенса-Штейнера 28

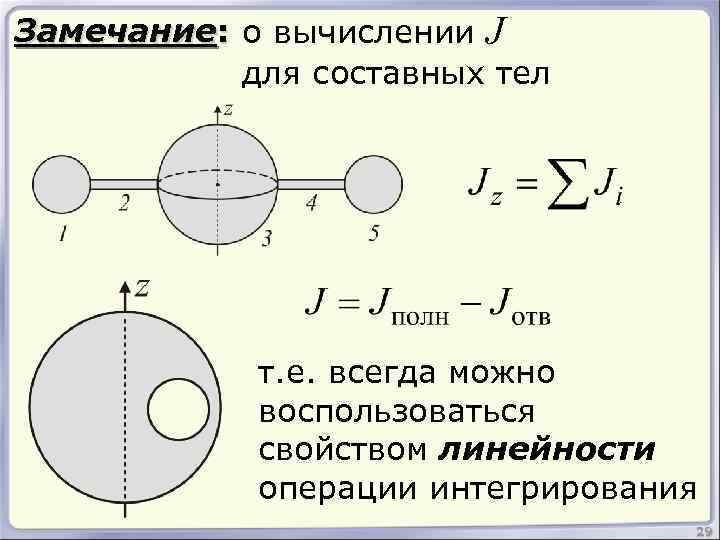

Замечание: о вычислении J для составных тел т. е. всегда можно воспользоваться свойством линейности операции интегрирования 29
