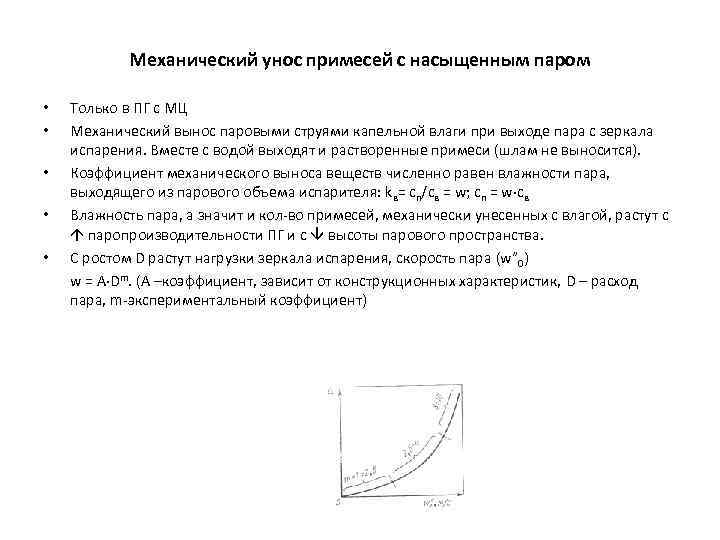

Механический унос примесей с насыщенным паром • • • Только в ПГ с МЦ Механический вынос паровыми струями капельной влаги при выходе пара с зеркала испарения. Вместе с водой выходят и растворенные примеси (шлам не выносится). Коэффициент механического выноса веществ численно равен влажности пара, выходящего из парового объема испарителя: kв= сп/св = w; сп = w св Влажность пара, а значит и кол-во примесей, механически унесенных с влагой, растут с паропроизводительности ПГ и с высоты парового пространства. С ростом D растут нагрузки зеркала испарения, скорость пара (w” 0) w = A Dm. (A –коэффициент, зависит от конструкционных характеристик, D – расход пара, m-экспериментальный коэффициент)
Методы получения чистого пара • • Прямоточные ПГ: качество пара определяется только качеством питательной воды, правильный выбор систем подготовки воды ПГ с МЦ: чистота пара м. б. обеспечена не только качеством питательной воды: сп i = (kp I + w) cв i, можно влиять на: – коэффициент распределения веществ между паром и водой, – влажность насыщенного пара, – концентрацию примесей в воде. kp - зависит от Р, р. Н и свойств веществ примесей – уже определены, остается промывка пара чистой водой влажность – выравнивание нагрузки, скоростей пара; высота парового пространства, сепарационные устройства Концентрация примесей в воде (св) определяет чистоту пара во всех случаях и зависит от продувки Продувка – выраженное в % отношение кол-ва парогенераторной воды, выведенной из ПГ к паропроизводительности: p = (Dпр/D) ∙ 100%
Методы получения чистого пара n n n n n p = (Dпр/Dп) ∙ 100% Dпв=Dп + Dпр = Dп(1+p/100) Установившийся водный режим – режим, обеспечивающий допустимые концентрации примесей без их в процессе эксплуатации Примеси уходят либо с паром, либо с продувкой Уравнение баланса примесей: D (1+p/100) cпв = D cп + Dп(p/100) cпр, из него: (100+р) спв = 100 сп + р спр Значит, чистота пара тем выше, чем больше примесей уйдет с продувкой Продувка – энергетическая потеря, поэтому ограничена: 0. 5 – 1% Можно увеличить концентрацию примесей в продувочной воде за счет специальных схем водного режима с промывкой пара и ступенчатым испарением.
